Изготовление сливной ямы под баней своими руками

Как сделать слив на участке с глинистой почвой

Если грунт на участке не пропускает воду, горизонтальной подушкой не отделаешься. В случае если глина залегает пластами, нужно вырыть яму до впитывающего грунта, и затем установить бочку или соорудить септик другой конструкции. Но глина – это еще и пучнистый грунт. Это значит, что при размерзании весной, бочка или другая конструкция будет вытолкнута наверх или разрушена. Если в основе сточной ямы железная бочка, ее можно закрепить, отогнув наружу нижний край и завалив его крупными камнями по периметру.

Если же грунт полностью глинистый, стоит подумать об организации колодца в доступном для ассенизаторской машины месте, или сделать более сложную конструкцию. Вырыть и заполнить сточную яму, от которой в сторону (на 2-3 метра) вывести еще одну трубу. Эту трубу уложить на горизонтальную фильтрующую подушку (как ее сделать смотрите выше).

Правила обустройства сливной ямы

Рекомендуется сделать септик из двух емкостей

Перед тем как построить сливную яму для бани своими руками, следует учесть, что выгреб может быть герметичным или пропускать влагу в почву. Все зависит от материала стенок и дна.

Варианты сливных колодцев:

Кирпичный. Стены монтируют красным кирпичом, при этом делают сплошную кладку или ставят камни с промежутками. Используют сплошное бетонирование дна или насыпают дренаж.
Из бетонных колец. Чаще такой колодец считают относительно герметичным вариантом, т. к. сборные элементы ставят на забетонированный низ. Но бетонные стенки в малых количествах пропускают воду, если их не изолировать от влаги.
Из пластиковой емкости. Эта модель является герметичной и накопительной, поэтому требует регулярной выкачки жидкости.

Делают колодцы из автомобильных покрышек, которые ставят одну на другую.

Преимущества и недостатки

Герметичная конструкция не загрязняет окружающее пространство, ею можно пользоваться при любой отметке поднятия почвенной влаги в период паводков и дождей. Пропускающая емкость позволяет экономить на выкачке стоков, но вода уходит под землю и наполняет окружающий грунт. Недостаток дренажного дна компенсируют удаленностью ямы от дома, дачи, скважины, огорода и сада.

Технология сооружения

Колодец для сточных вод из кирпича

Готовят участок, к месту сооружения ямы копают траншею с уклоном для расположения коллектора. Наклон делают 2-3 см на погонный метр, диаметр трубы безнапорной системы выбирают 100-120 мм.

Дальнейшая пошаговая инструкция:

выкапывают яму требуемого размера;
на дне насыпают слой щебня толщиной 25 – 30 см, или делают заливку бетона на высоту 10 — 15 см;
стенки котлована изолируют от влаги и утепляют;
на растворе кладут стены из керамического кирпича;
трубу вмуровывают в кладку, стык изолируют от влаги.

Края ямы подсыпают грунтом, на верху делают крышку из металла, дерева, ставят сборную бетонную с отверстием. Трубу прокладывают в траншее по слою щебня толщиной 5 – 7 см.

Где расположить сливную яму?

Слив для бани располагают недалеко от дороги, чтобы открыть к ней доступ ассенизаторской машины. В то же время необходимо соблюдать определённые санитарные требования.

Учитывается уровень грунтовых вод весной и в летнее время, расположение жилых объектов и источников питьевой воды:

допускается установить яму открытого типа, если объём стока в сутки не превышает 1 м3. При большем количестве воды обустраивают септик с дренажным колодцем или слив с дренажной подушкой;
определяют уровень подземных вод в весенний и летний период. Глубина ямы должна быть меньше уровня вод на 1-1,5 м.;
от дороги отступают 1 м;
от колодца с питьевой водой – 20 м;
от хозяйственных построек – 15 м.

Многие дачники обсуждают месторасположение слива, можно ли делать сливную яму под баней. Не рекомендуют обустраивать сток под зданием. Полы и стены сауны будут находиться под постоянным воздействием влаги. Просушить их будет невозможно.

На поверхностях появится плесень, которая разрушит не только сауну, но и нанесёт вред здоровью людей. Кроме того, в бане может появляться неприятный запах канализации.

Как сделать сливную яму для бани

Затевать строительство сливной ямы стоит только в том случае, если подпочвенные воды расположены глубоко. В противном случае, яма всегда будет заполнена грунтовыми водами, и стоки в нее просто не поместятся.

Для начала нужно определиться с размерами. Они зависят от количества людей, которые будут в бане париться. Чем больше людей, тем большего размера потребуется резервуар. Если людей будет 3-4 человека максимум, расход воды, примерно 50-60 литров, соответственно, объем ямы должен быть немного больше.

Самая оптимальная форма для стока из бани — цилиндрическая

Затем нужно определиться с местом, где будете устраивать резервуар. По опыту можно сказать, что самое оптимальное расстояние – 2 метра от бани. Дальше не стоит – тяжело будет организовать требуемый уклон труб для того, чтобы вода сливалась самотеком, ближе тоже опасно – может просесть или намокнуть фундамент.

Для определения количества материалов, которые понадобятся для сооружения сливной ямы, нужно знать тип почвы. Если грунт не осыпается, нет необходимости укреплять края ямы. Достаточно просто ее вырыть и наполнить фильтрующими материалами

В то же время важно, чтобы почва хорошо впитывала влагу. Тогда очищенные стоки будут впитываться, что очень удобно. В этом случае на дно ямы насыпается щебень, керамзит или битый кирпич, а затем песок

Но подобные условия встречаются нечасто

В этом случае на дно ямы насыпается щебень, керамзит или битый кирпич, а затем песок. Но подобные условия встречаются нечасто.

Укреплять стены ямы нужно только в том случае, когда грунт сыпучий

Если грунт сыпучий, придется укреплять края ямы. Можно выложить ее кирпичом (в полкирпича достаточно) или диким камнем, оставляя зазоры для оттока воды, можно использовать шифер, а можно закопать старую (или новую) бочку из металла или пластика, в стенках которой проделать дыры для оттока и удалить дно. Отверстия не должны быть большими, чтобы в них не застрял щебень.

Сделать корпус сливной ямы можно из кирпича

Если говорить о форме резервуара, то самый лучший вариант – именно цилиндр. В этом случае давление на стенки получается равномерным, к тому же такой формы яма гораздо реже будет требовать ремонта. Стены ямы не должны доходить до поверхности земли на 30-40 см, а отверстие должно прикрываться крышкой (железной или бетонной).

После того, как стенки ямы готовы, насыпают щебень, битый кирпич, керамзит, все засыпают песком. К яме от бани подводят сливные трубы под уклоном, достаточным для самотека воды. Как правило, вполне достаточно перепада в 10 мм на каждый метр трубы. Вода, проходя через фильтрующие материалы очищается, а затем впитывается почвой.

На дно сливной ямы насыпать щебень, битый кирпич, керамзит и т.д.

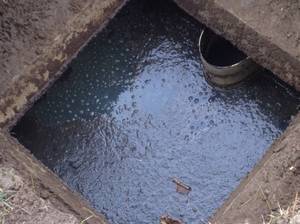

Если для слива бани вырыли квадратную яму, ее можно заполнить листовым волновым шифером. Каждый лист кладется так, чтобы волны предыдущего были перпендикулярны (под углом в 90о).

Есть еще несколько вариантов выполнения сливной ямы из подручных материалов. Можно взять старые шины (покрышки от грузовых автомобилей типа КАМАЗ), проделать в них отверстия для лучшего дренажа и частично срезать боковые поверхности. Далее в вырытую яму укладываете подготовленные шины одну на другую, после чего засыпаете фильтрующими материалами.

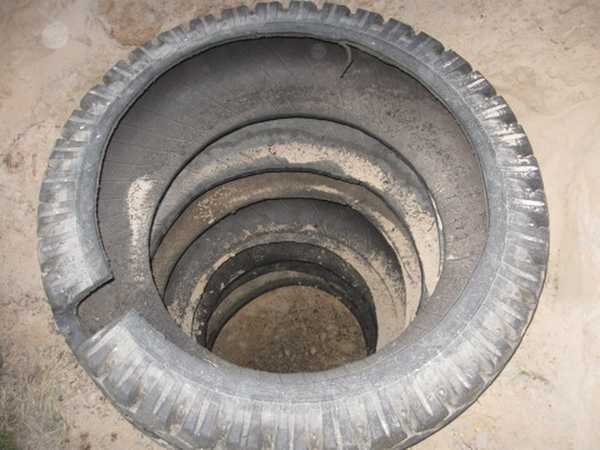

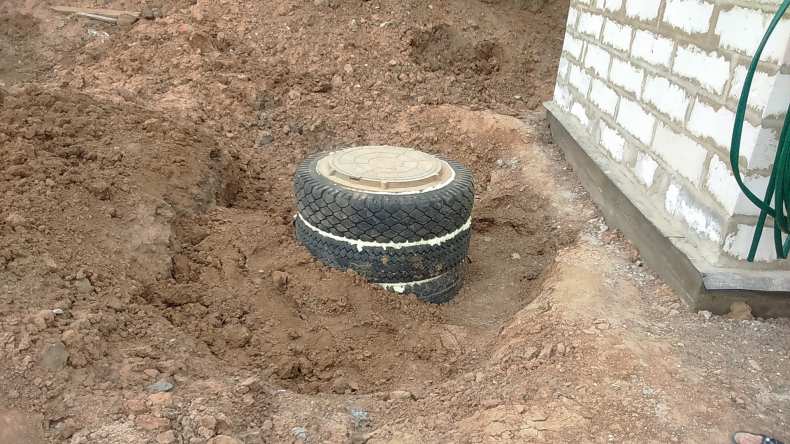

Пример выполнения слива для бани из старых шин

Инструкции по выполнению

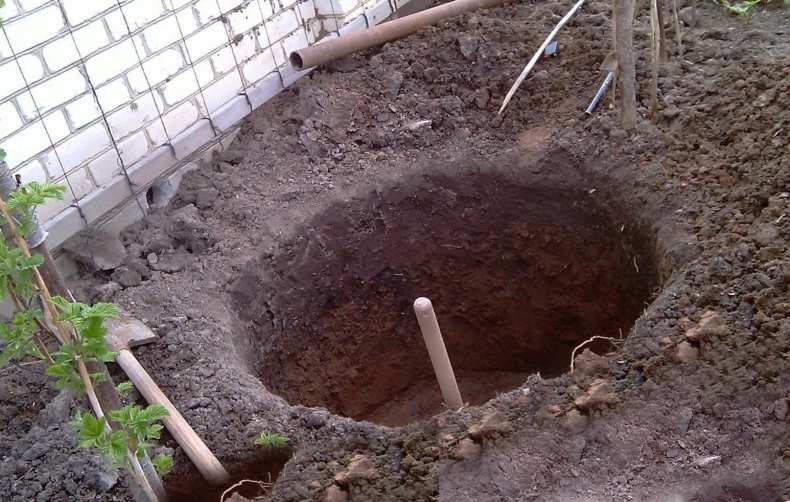

Как выкопать яму?

Яма нужна будет в любом случае, в ней можно установить септик или сделать колодец. Выкапывают ее вблизи самой парилки. Размер ямы зависит от объема сточных вод и частоты использования бани. Для семьи из 4 человек достаточно будет ямы размером метр на метр. Глубина ямы выбирается в соответствии с показателями промерзания почвы. Нужно углубить ее до такой степени, чтобы стоки в зимнее время не замерзли.

Обустройство ямы

Сливную яму можно забетонировать (стены и дно). Если это колодец, то в этом случае дно и стенки смазывают раствором из глины. Для колодца также необходимо будет организовать емкость: готовую пластиковую, септик или подручных материалов (металлических колец или автомобильных покрышек).

Яма в форме конуса значительно выигрывает у квадратной формы, поскольку позволяет равномерно распределить нагрузку на стенки и минимизировать их разрушение.

Выкапывание траншей и их обустройство

В траншеях будут укладываться трубы, по которым будут стекать воды. Их выкапывают под наклоном и также с учетом уровня промерзания грунта. Траншеи также бетонируют или смазывают раствором из глины. А сами трубы обязательно утепляют.

Засыпка колодца

Данный этап выполняют только те, кто выбрал в качестве дренажной системы колодец. Его заполняют несколькими видами материалов, отличающиеся дренажными свойствами (это может быть гравий, песок, керамзит или щебень).

Их укладывают таким образом, чтобы слой оказался выше линии промерзания грунта (примерно 0,5 м от дна). Сверху колодец засыпают почвой и тщательно утрамбовывается.

Основные способы

Существует несколько способов организации слива воды в бане, которые не очень затратны, достаточно эффективны и легко делаются своими руками:

Организация сливной ямы или септика, который заполняют керамзитом, битым кирпичом, и т.д. Вода проходит очистку микроорганизмами, после чего ею можно поливать участок. Недостаток этого способа состоит в следующем: фильтрующие материалы засоряются и их необходимо менять или чистить, примерно раз в полгода.
Соорудить колодец. Стоки, накапливающиеся в этом резервуаре, периодически выкачивают и вывозят. Кроме очевидного минуса – необходимости вызова ассенизаторов – есть еще несколько отрицательных моментов: во-первых, это необходимость организации доступа для машины-ассенизатора, и во-вторых, яму нужно организовывать в самой нижней точке участка. Такое сочетание требований часто сложно совместить.
С использованием природной грунтовой фильтрации. Этот способ имеет как достоинства, так и недостатки. Главный недостаток – необходимо прокладывать трубы по территории участка. Отсюда вытекают два минуса: во-первых, большая стоимость, во-вторых, придется перерыть большую площадь, что вряд ли понравится тем, у кого участок давно распланирован и благоустроен. А теперь о достоинствах: вода распределяется по большой площади, нигде не застаивается, а потому и не возникают неприятные запахи, к тому же очищенными сточными водами из бани вы поливаете участок, т.е. экономите воду.

Как проложить сливную трубу

По правилам сливная труба должна закладываться еще при сооружении фундамента. Ее располагают в нижней его части под уклоном к сливной яме.

Сливная яма в бане выкапывается в 3 метрах от фундамента. Особенности прокладки сливной трубы:

Края ямы защищаются от обвала опалубкой и бетонированием либо железобетонными кольцами.
Низ сливной ямы оставляется свободным, чтобы обеспечить беспрепятственное впитывание воды в грунт, а верх снабжается надежным перекрытием с отверстием для сливной трубы.

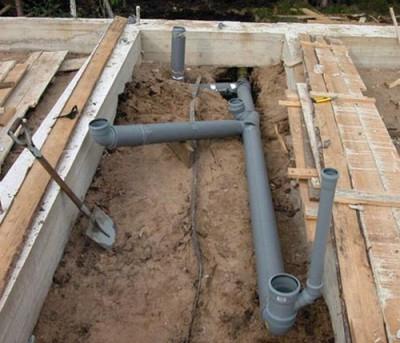

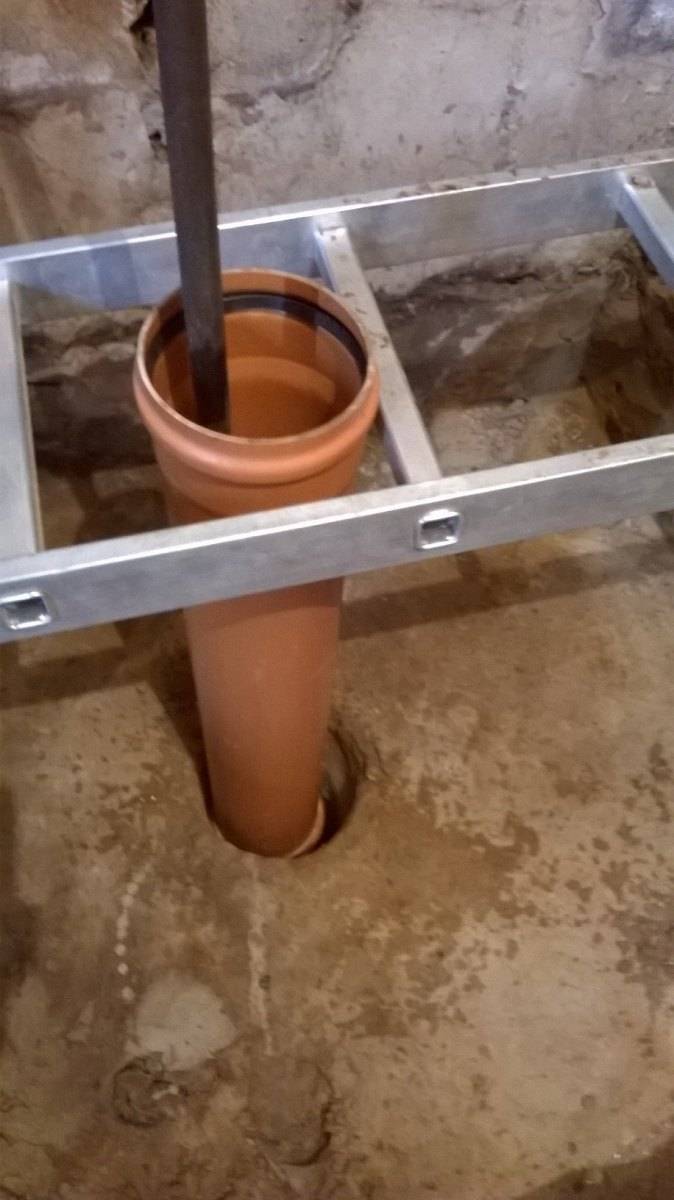

Трубы прокладываются на этапе сооружения фундамента

Стыки и загибы при проведении трубы не допускаются, в противном случае возможно возникновение засоров.
После монтажа сливной трубы и водопровода пол в бане заливается бетоном. При этом нужно выдержать уклон пола в сторону трубы.

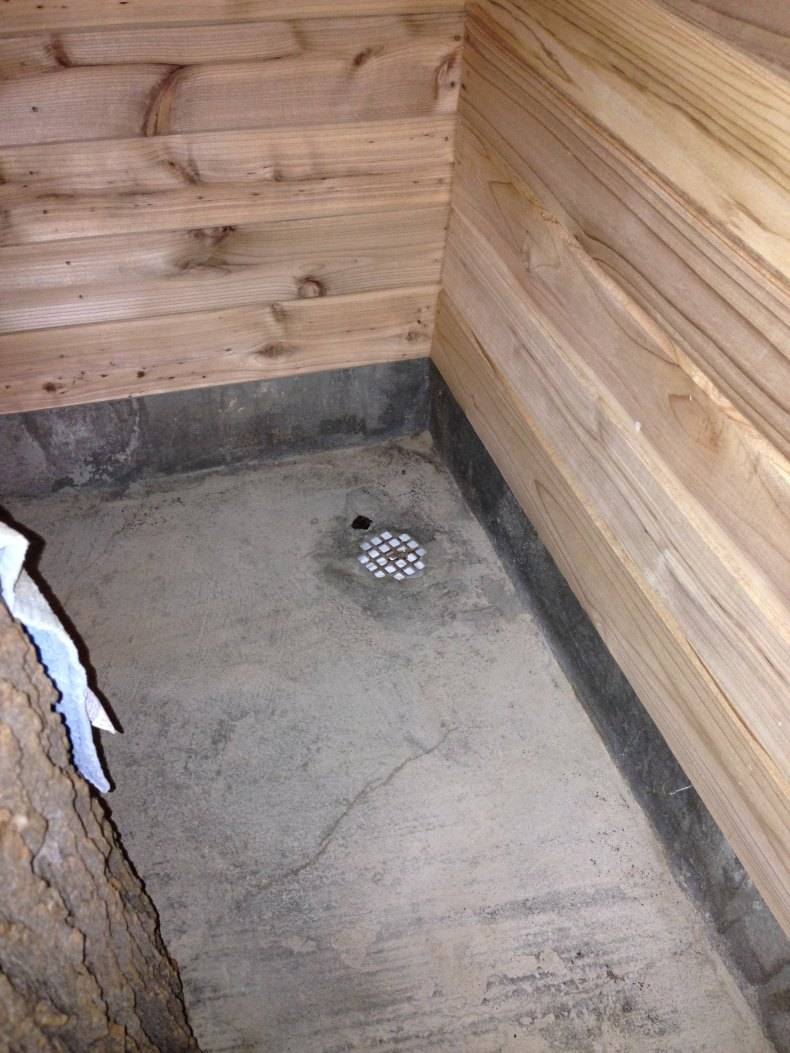

Сливное отверстие закрывается специальной сеткой, которая создаст дополнительную защиту от засорений трубы.
После полного высыхания цемента, его облагораживают кафельной плиткой, поверх которой выкладываются съемные решетки из дерева. Они предотвратят дискомфорт и возможные ожоги от контакта с горячим кафелем. К тому же, при необходимости решетки легко снимаются для просушки и антисептической обработки, а в случае износа – для их замены.

Прокладка сливной трубы в бане

Утепление такому полу не потребуется – залитый по всем правилам бетонный пол и выложенная на нем добротная плитка быстро нагреваются при топке бани и не пропускают холодный воздух извне.

Совет от профессионала: Если уклон при проведении сливной трубы в бане в сторону выгребной ямы предусмотрен достаточный, утепление трубы также не требуется.

Как прокладывать сливные трубы

Обустройство ямы для слива начинают с прокладывания труб, которые выводят из бани использованную воду.

Здесь учитывают такие особенности:

Сливная труба прокладывается одновременно с заливкой фундамента.
Нельзя допускать, чтобы труба загибалась или поворачивалась каким-либо образом. Это может привести к засорам.
Заливать пол раствором бетона можно начинать только после того, как была установлена сливная труба. При этом располагать ее нужно под небольшим уклоном. Когда стяжка залита и полностью высохла, можно приступить к выкладке напольного покрытия, которое устойчиво к влаге.
Обезопасьте слив специальной решеточкой. Это предотвратит попадание мусора в трубу водопровода.

Более того, нет никакой нужды в утеплении полов в бане! Если вы соблюли все требования еще на этапе строительства, пол будет довольно быстро прогреваться, когда возникнет нужда воспользоваться парилкой. При выдерживании необходимого уклона утеплять участок вокруг сливной трубы также не надо.

Строительство сливной ямы своими руками

При наличии благоприятных факторов вы смело можете приступать к сооружению сливной ямы на своем участке самостоятельно. Для этого вам потребуется выкопать котлован и создать специальный слой дренажа, который включает в себя смесь щебня с гравием.

В качестве материалов могут выступать керамические кирпичи, шифер и железобетонные кольца (их обычно используют для укрепления стенок колодца).

Не исключено использование подручных материалов и средств, в число которых входят:

Старые покрышки (с одной стороны обязательно нужно срезать ободок);
Пластиковые или металлические бочки без дна. В нижней части проделывается специальное отверстие, чтобы вода могла беспрепятственно уходить.

Этапы установки

В первую очередь вам понадобиться озаботиться подготовкой котлована. Сюда входит выкапывание ямы и создание траншеи, по которой будет проходить труба. Возникает резонный вопрос — что делать с лишним грунтом?

Тут имеется два выхода из ситуации — избавиться от излишков путем вывозом земли за пределы участка, либо равномерном разбрасывании его по территории участка.

Затем приходит очередь строительства резервуара.
Толщина стенок должна быть не более половинки кирпича, чтобы сэкономить материал.
Между самими кирпичиками должно быть выдержано расстояние в 5 см. Можно использовать не только кирпич, но и камень.

На расстоянии около 40-50 см от поверхности земли можно уже не беспокоиться об укреплении стен. Теперь нужно закладывать перекрытие.

Как сделать сливную яму для бани

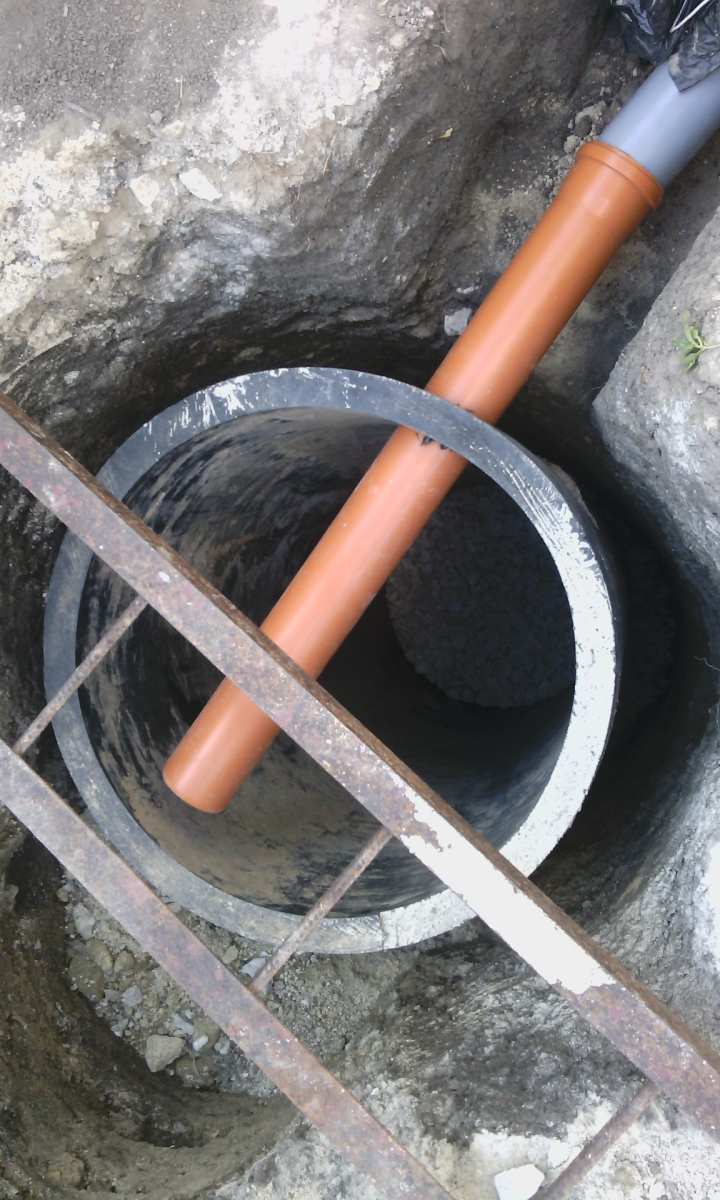

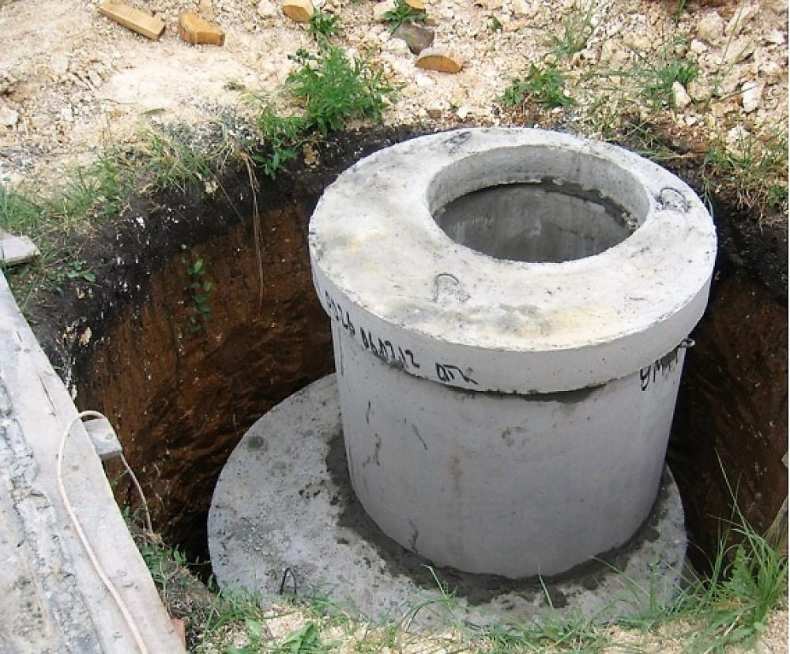

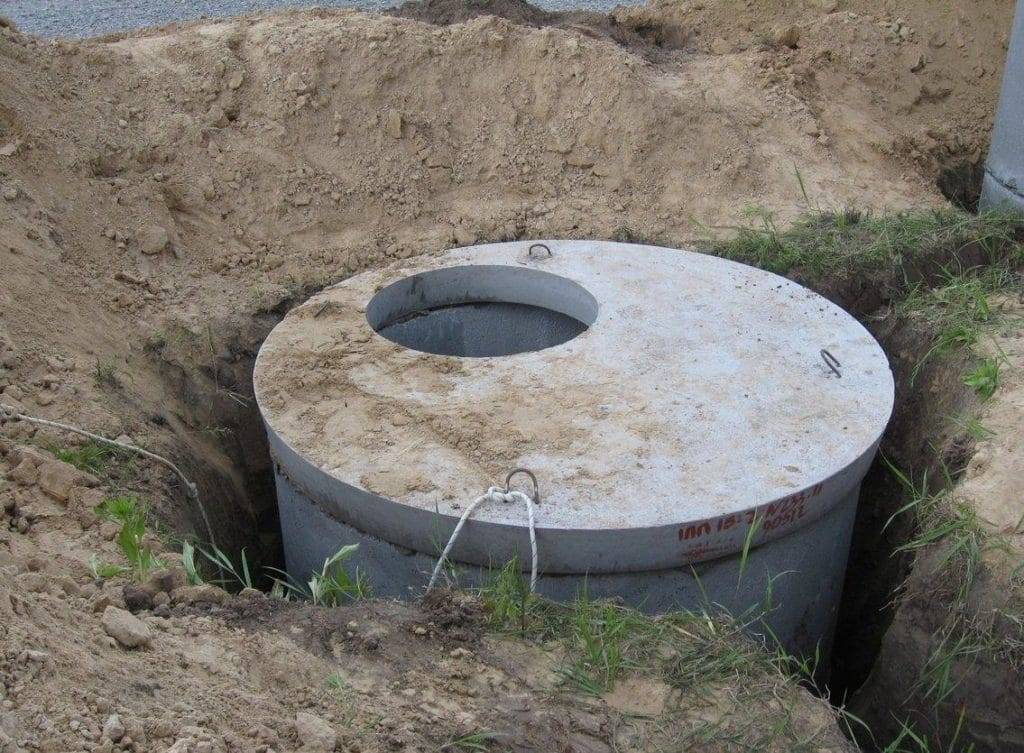

Сливная яма из бетонных колец

Простейшим вариантом сливной ямы, при условии наличия крепкого грунта, является котлован с дренажной подушкой на дне. Если грунт неустойчивый, стенки котлована укрепляются различными материалами: кирпичом, шифером, бетонными кольцами, металлическими или пластиковыми резервуарами. Яму небольшого объема можно сделать из покрышек. Для прокладывания коммуникаций используются металлические или пластиковые трубы.

Этапы строительства:

Прокладка сливной трубы.

Трубу для слива следует устанавливать на этапе закладки фундамента бани. Ее располагают в нижней части фундамента с определенным уклоном в сторону сливной ямы. Правильный уклон составляет 2-3 см на один метр длины трубы. Если он соблюдается, ее утепление может не понадобиться.

Устройство котлована

Одновременно с траншеей под трубу вырывается котлован под сливную яму для бани. Цилиндрическая яма для бани своими руками лучше распределяет нагрузку на грунт, поэтому такая форма котлована предпочтительнее, чем кубическая. На этом же этапе работ через траншею от бани прокладывается переливная труба.

Укрепление стенок

Для укрепления стенок песчаной ямы можно использовать обычный шифер. Если было решено использовать кирпич, лучше выбирать керамический как более устойчивый к воде. Кладка совершается в полкирпича, а между торцами оставляют щели для эффекта дренажа. Кладку нужно вести до тех пор, пока до земли не останется 40 см.

После того, как котлован будет готов, на дно нужно засыпать дренажный слой. Для этого используется смесь щебня с песком или гравием. Толщина дренажного слоя должна составлять не менее 20 см. Котлован закрывают бетонной плитой или листом толстого металла.

Часто внутрь котлованов помещаются бочки – металлические или пластиковые. Второй вариант предпочтительнее, поскольку пластик не подвержен коррозии, а это напрямую влияет на длительность срока службы конструкции. К тому же, пластиковую бочку проще найти, а объем у нее может быть любой.

Пошаговое обустройство дренажной ямы для бани

Теперь рассмотрим вопрос, который интересует многих, – как сделать сливную яму для бани своими руками. Самый простой вариант для новичков – дренажная яма из бочки. В качестве резервуара для слива используется бочка из металла объемом до 250 литров.

Для начала необходимо выбрать подходящее место под котлован. Расстояние от фундамента бани до очистного устройства должно составлять от 3 до 7 метров

При определении глубины сточной ямы важно учитывать общий объем стоков и грунтовые воды. Оптимальное значение – не более 7 метров

Процесс обустройства ямы для стоков предусматривает поэтапное выполнение работ.

Подготовка котлована и прокладка трубы

Подготовка строительного участка под яму. От основания бани должна быть выкопана земляная канава, имеющая необходимый уклон для удобного отвода стоков. Среднее значение уклона – 4 градуса на метр погонный. Дно утепляют и засыпают дренажом из гравия и песка. На подушку укладывают водоотводную трубу, соединяющую парную и сточную яму.
Далее выкапывают котлован и также утепляют. На дне обустраивают подушку для дренажа из гравия и щебня (толщина до 25 см).

Подготовка сливной емкости

Боковые поверхности бочки перфорируют болгаркой с шагом в 18 см в шахматном порядке.
В днище проделывают отверстие для монтажа патрубка, который будет соединен с водоотводной трубой крепежной муфтой. Соединительный стык обрабатывают герметиком с внутренней и наружной стороны.
Бочку оборачивают геотекстильным материалом, который обеспечит надежное дренирование стоков и предотвратит попадание сторонних предметов в емкость. Геотекстиль фиксируют по всей поверхности при помощи бечевки или строительной ленты.

Монтаж емкости в котлован

Бочку устанавливают на дренажную подушку, чтобы патрубок был расположен сверху.
Все образованные пустоты между стенками котлована и бочки засыпают мелким гравием.
Патрубок соединяют со сточной трубой, проложенной ранее.

Как сделать яму для бани

Современное банное помещение состоит из двух комнат. Это предбанник, где можно отдохнуть перед банными процедурами или после. Или снять верхнюю одежду (переодеться). И конечна сама комната-парилка.

В последней принимается банные процедуры. Она может быть любого метража и дизайна. Здесь уже зависит от предпочтений владельца бани. Сама же яма находится под моечным помещением.

И зависит от типа пола в таком помещении. Они, в свою очередь, могут быть следующего типа:

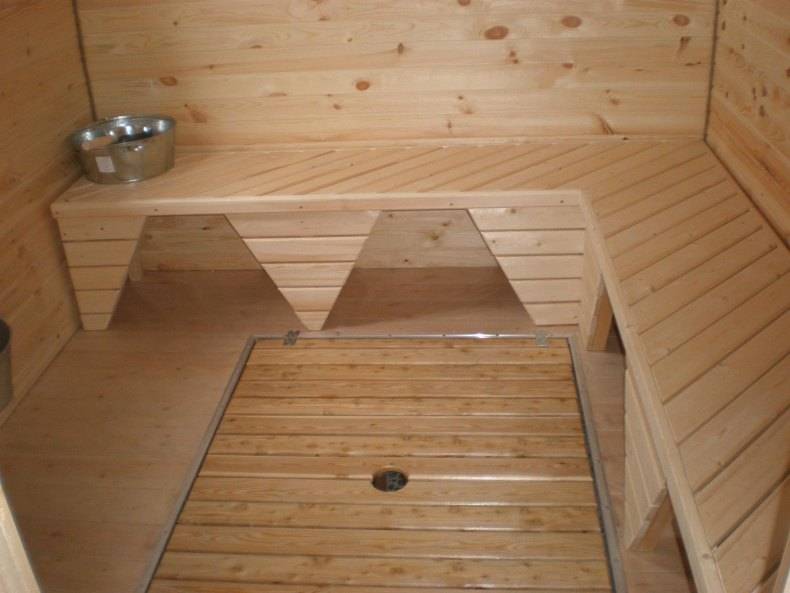

Проливные. Подходят для южного климата. Никакой ямы под такими полами нет. Жидкость стекает сразу в грунт. Для этого полотна пола оснащаются зазорами. Именно последние и пропускают жидкость в песок или сыпучий грунт. Но нельзя использовать такие полы в северной полосе или центральной;

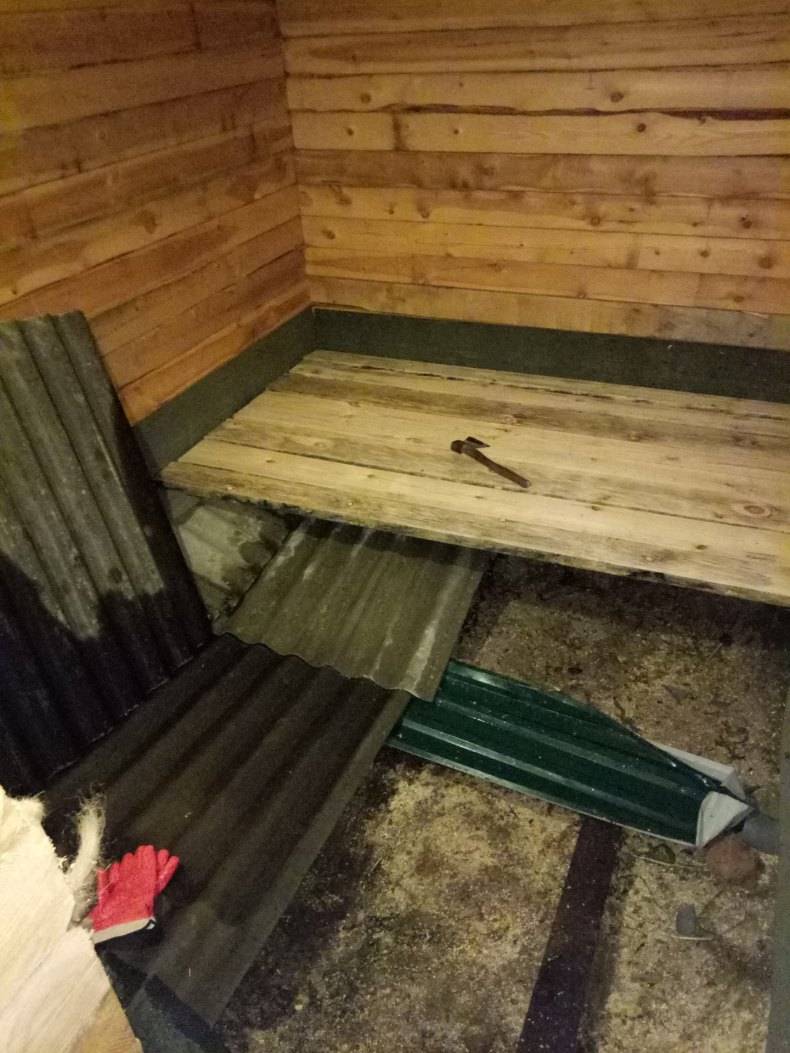

Протекающие. Делают для бань на сваях. Сама жидкость стекает в нижний периметр сруба бани через щели в половом полотне. Затем попадает прямиком в систему водоотвода;
Сплошные. Подходят для ленточного фундамента. Полы заливаются бетоном, но расположены под уклоном. Последний помогает собрать воду в специальный желоб, установленный в углу помещения. Полы в этом случае можно отделать керамической плиткой.

Также стоит отметить, что выбирать полы нужно на первых этапах строительства бань. При этом первые два типа полов подразумевают под собой применение водоотвода для жидкости, состоящего из емкости и трубы для отвода жидкости.

По отметкам специалистов, для маленьких парных потребуется простой водоотвод, расположенный под баней. Большие помещения требуют наличия канализации с колодцем. Последний должен быть оборудован дренажной системой.

Устройство выгребной системы своими руками

Существует два основных вида обустройства ямы:

герметичная;
обычная без дна.

Вариант обустройства канализации в загородном или частном доме определяется местонахождением территории, ежедневным количеством сточных вод и материальными возможностями владельца участка:

если ежедневное количество сточных вод не более одного кубометра, возможно строительство простой системы без дна и без откачки. В яме этого вида стоки частично уходят в грунт, в котором очищаются анаэробными бактериями. Для примера этой выгребной ямы можно привести классический сельский туалет;
при большом количестве сточных вод (более кубометра) требуется строительство герметичной конструкции, которую нужно время от времени откачивать.

Это требование объясняется тем, что при отсутствии днища в яме сточная вода проходит в грунт и ее очистка происходит микроорганизмами, находящимися в толще земли. Но их возможности по очистке не безграничны.

При больших количествах сточных вод микроорганизмы не справляются с очищением воды. В этом случае сточные воды начнут загрязнять прилегающий участок и возможно их прохождение в водонесущие слои почвы с дальнейшим загрязнением питьевого колодца.

Если требуется утилизация большого количества сточных вод можно рассмотреть обустройство септика с фильтрационными полями.

Монтаж закрытого септика

Ёмкость для сбора канализационных вод, способна быть как самодельной, произведённой с подручных материалов (вплоть до вплотную установленных один на один плашмя авто шин), а также произведённой в специальной компании.

С вентиляторным «хоботом», дырой с целью подсоединения выливной трубы, проёмом для гофры ассенизаторского автомобиля. В случае если сливаемая в неё канализационная влага не станет выше согласно размеру 300 л. за 1 раз, а за 7 дней 700 л., в таком случае абсолютно возможно остановиться на ёмкости из автопокрышек.

Уровень, а также область установки септика находятся в зависимости от вида почвы, в котором он устанавливается. Максимальная поглощающая способность у песочных 100 л./кв.м./за 24 часа.

Конструкция септика

Копается ров с зоны выхода выливной трубы бани вплоть до подобранной зоны для септика, с сохранением необходимого наклона, согласно целой протяжённости магистрали.
Уже после выемки почвы на участке 3 х 3 метра копают шахту 2 х 2 метра, а также глубиной вплоть до 2,5 — 3 м., в неё спускают плашмя поочерёдно автопокрышки с большегрузов от 6 до 8 штук. В 1 из верхних делается проём с целью входа выливной трубы.
Завершённый отстойник запирается пластмассовой, либо железной покрышкой с ввернутой в него вентиляторной трубой.
Проводят проверку возможности почвы под септиком всасывать жидкость, с этой целью по трубе сливают вовнутрь вплоть до 100 литров жидкости, а также устанавливают период её впитывания в почву, уже после чего верх септика, а также близкую зону с извлечённой почвой засыпают.

Пошаговое обустройство дренажной ямы для бани

Процесс обустройства ямы для стоков предусматривает поэтапное выполнение работ.
