План электропроводки

Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.

  • Обычно ремонт состоит из нескольких этапов:
  • перепланировка (если необходимо);
  • сантехнические работы;
  • предмонтаж трасс кондиционирования;
  • строительные работы – штукатурка, монтаж потолков;
  • установка сантехнических изделий – умывальников, душевых кабин, унитазов;
  • разводка электричества;
  • установка дверей, напольных покрытий;
  • поклейка обоев, покраска;
  • монтаж электроустановочных изделий – розеток, выключателей, а также светильников.

Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.

Рисуем план электропроводки

Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.

  1. Для выполнения схемы нам понадобиться:
  2. тетрадный лист;
  3. линейка;
  4. ручка;
  5. цветные карандаши или фломастеры.

На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

Пример плана электропроводки в квартире

  • На схеме следует отобразить максимально подробно следующие элементы:
  • Розетки.
    Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
  • Осветительные приборы.
    Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.
  • Выключатели.
    Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
  • Пути прокладки кабелей.
    Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.
  • Распределительные коробки.
    Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
  • Распределительный щиток.
    Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.

Размечаем

Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».

Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.

На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:

  • в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
  • далее намечаются линии, по которым будет производиться штробление стен;
  • определяются места для распределительных коробок;
  • выбирается место, где будет установлен квартирный электрощит;
  • после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.

В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.

Порядок крепления кабель-канала к стене

При строительстве нового дома или капитальном ремонте электрическую проводку монтируют внутри стен, закрытым способом. Эти работы сопровождаются нарезанием штроб. А что делать, когда материал стены не подходит для скрытия проводов (например, в деревянной бане), нет желания пылить или требуется запитать вновь установленный прибор?

В этом случае электропроводка монтируется открытым способом. Оптимальным вариантом будет использование электротехнического короба. Перед тем, как крепить кабель канал к стене, особенно самостоятельно, желательно разобраться во всех нюансах.

Классификация кабельных каналов

Использование кабель канала позволяет закрепить кабель на основании из бетона, кирпича, дерева, гипсокартона, пеноблока, камня.

При этом способы прикрепления будут разными.

В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.

Детальная классификация их представлена в таблице.

Рынок позволяет подобрать изделия под конкретные условия эксплуатации.

Самым дорогим вариантом являются алюминиевые, наиболее дешевым – пластиковые. Последние в любом случае следует брать, которые не горят, а плавятся.

Подготовка к монтажу, разметка поверхностей

Открытый монтаж предъявляет повышенные эстетические требования: все должно быть «ровно и параллельно». В этом случае короб закрепляют по линиям предварительной разметки. Ее проводят при помощи уровня (лазерного или водяного, строительного), угольника, рулетки, отбивки, линейки, карандаша (маркера).

Инструкция по монтажу Установите короб по нанесенной разметке

Вот как правильно поделить процесс на этапы:

  • первоначально составляется схема прокладки электропроводки оптимальным образом,
  • линии на стене наносятся отбивкой по уровню, все разветвления – строго под прямым углом,
  • на них карандашом, согласно имеющемуся плану, отмечается расположение распределительных коробок, розеток, выключателей,
  • необходимые корректировки вносятся по ходу работы.

Повороты и углы можно сделать самостоятельно

В конце следует подсчитать длину разметочных полос, число установочных точек, поворотов, углов. Это позволит заказать точное количество рабочего материала.

Повороты, углы можно приобретать, как в готовом виде, так и изготавливать из кабельного канала самостоятельно. Использование первых приводит к увеличению расходов. Но работа на сложных участках ускоряется, внешний вид трассы получается лучше, чем при использовании самодельных.

Самостоятельное изготовление потребует дополнительного применения герметиков для заделки швов.

При наличии лазера можно не делать разметку

Короба для монтажа можно нарезать предварительно (для большого участка) или по ходу действия. Первый случай начинается с точных замеров рулеткой по разметочным линиям.

Потом нарезают рабочий материал на нужные отрезки, чтобы после его установить. Здесь важна точность измерений.

Легче работу выполнять по схеме: примерил – отрезал – закрепил.

Нанесение ровных линий разметки и использование готовых комплектующих позволит прикрепить кабель канал, не портя красоты помещения.

Способы закрепления

Крепление кабеля к стене выполняется различными способами. Выбор определенного варианта зависит от состава рабочей поверхности. Используемые материалы, работа с ними рассмотрены в таблице.

Порядок крепления кабель-канала к стене Перед тем, как крепить кабель канал к стене, особенно самостоятельно, желательно разобраться во всех нюансах и узнать тонкости работ.

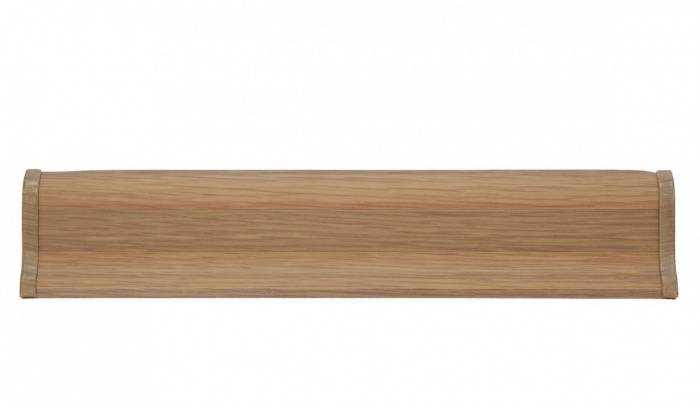

Плинтус с кабель-каналом

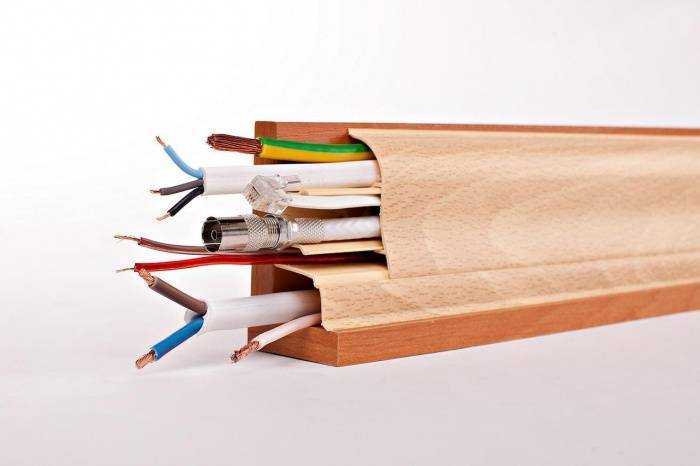

Плинтус с кабель-каналом — это удобное решение, позволяющее одновременно провести кабель канал и оформить шов между стеной и полом.

Чтобы узнать, какой длины плинтус вам нужен, точно измерьте периметр комнаты и прибавьте к полученной длине 9% на обрезки. Вам пригодится и фурнитура: внешние и внутренние уголки, специальные соединители, торцевые заглушки. Профиль выпускается стандартной длины — 2,5 м.

Плинтус может быть с кабель-каналом посередине или состоять из крепящегося к стене профиля и заглушки (верхней части), во втором случае кабель канал находится между профилем и заглушкой.

Независимо от конструкции, монтировать такой плинтус можно несколькими способами:

  • на саморезы,
  • на жидкие гвозди,
  • на дюбеля.

На гипсокартон крепить плинтус с кабель-каналом можно на саморезы или клей, в кирпичной или бетонной стене нужно будет просверлить отверстия и забить в них дюбеля. Клеить кабель-канал рекомендуется только при ровных стенах: на местах с дефектами он через некоторое время может отклеиться. Чтобы замаскировать дефекты стены, рекомендуется в этих местах дополнительно закреплять плинтус, чтобы не появилась щель.

В отличие от обычного кабель-канала, можно сверлить отверстия в стене прямо через плинтус. Располагают их через каждые 30 см. Для этого профиль (верхнюю часть или декоративную заглушку, закрывающую канал, нужно снять) прижимают к стене, внимательно следя, чтобы между ним и полом не было зазора. Перед тем как крепить плинтус, мусор удаляют пылесосом. Прижимают профиль обратно и вставляют в отверстия дюбель-пробки, а затем вкручивают шурупы шуруповертом.

Чтобы установить плинтус на наружных углах, его прижимают к стене и делают отметку на расстоянии 3 мм от угла. Затем по этой отметке профиль и заглушку отпиливают (для этого удобно использовать стусло и ножовку по металлу или дереву) и устанавливают на стену. После укладки плинтуса на угол ставят специальный уголок. Уголки могут быть с кронштейнами или просто вставляться.

Устанавливать плинтус лучше начиная с угла комнаты. На видимые места желательно ставить целые плинтусы. Если в пределах стены необходимо аккуратно состыковать два отрезка, пользуйтесь специальными пластиковыми соединителями. На торцы ставят заглушки.

Технология монтажа

Основное преимущество кабель канала для открытой электропроводки – это легкость монтажа. При этом закрепить конструкцию можно на любой поверхности: стене, полу или потолке. Большее значение имеет материал поверхности: именно от этого зависит способ, как лучше произвести крепление. Рассмотрим основные варианты монтажа, а также типы поверхностей, к которым производится крепление кабель канала.

Разметка поверхности

Прежде чем начинать крепить кабель канал, на поверхности необходимо произвести разметку: на стене отмечается расположение коробов для электропроводки. Это можно сделать при помощи карандаша или мела и строительного уровня

Важно выдерживать горизонталь и вертикаль, поскольку после окончания монтажа неровности прокладки будут бросаться в глаза

Монтаж на саморезы

Чтобы закрепить короб на деревянной стене, используют обычные саморезы. Рекомендуемая длина составляет 2–3 см. Этот метод подходит для деревянных домов, бань и других построек. Также крепление на саморезы подходит для стен, обшитых деревянной вагонкой.

При выполнении монтажа, в дне короба предварительно просверливаются отверстия, в которые затем вкручиваются саморезы. В пластиковых конструкциях отверстия можно делать непосредственно саморезом при креплении. Оптимальное расстояние между точками монтажа составляет 30–50 см, в зависимости от предполагаемой нагрузки на кабель канал (количества проводов электропроводки, размещенной в коробе).

Крепление при помощи дюбелей

Монтаж кабель каналов на бетонной поверхности требует более серьезного подхода и дополнительного инструмента. Для этого потребуются пластиковые дюбели и перфоратор или ударная дрель, чтобы сделать отверстия в бетонной стене. Такой способ подходит для установки любого профиля: как металлического, так и пластикового, во внутренних помещениях или снаружи здания. Порядок выполнения работ следующий:

  • В нижней части короба просверливаются отверстия для крепления. Расстояние между ними, как и в предыдущем варианте, 30–50 см;
  • Затем кабель канал прикладывается к стене по размеченной ранее линии;
  • При помощи шила или гвоздя на поверхности стены отмечается месторасположение креплений;
  • Затем по отметкам в стене перфоратором просверливаются отверстия необходимого диаметра, в которые забиваются пластиковые дюбели;
  • После этого остается закрепить профиль при помощи саморезов.

Клеевой способ

Еще один вариант, как можно закрепить кабель канал – это использовать для фиксации монтажный клей. Чаще всего для этих целей используется клеящий состав «жидкие гвозди», выпускаемый под торговой маркой Момент. Такой клей выпускается в тубах под монтажный пистолет или в обыкновенных тюбиках для ручного нанесения.

Клеевой способ монтажа применяется для крепления кабель каналов к гипсокартону, ПВХ облицовке стен (пластиковая вагонка или панели), а также в ванных комнатах на керамическую плитку. Стоит отметить, что для этого метода подходят только пластиковые короба для электропроводки, поскольку их вес минимален. Также желательно, чтобы количество проводов, закладываемых в кабель канал, было минимальным и не создавало значительных нагрузок на конструкцию.

Технология клеевого метода фиксации заключается в следующем:

  • На заднюю часть профиля наносится клеящий состав. Для обеспечения максимальной площади сцепления клей распределяется волнообразно;
  • Затем кабель канал аккуратно прикладывается к стене по линии разметки и сразу убирается;
  • Через 2–3 минуты, когда клей начал подсыхать, полоса прикладывается заново и сильно прижимается на несколько минут.

После полного схватывания клеящего состава, в проблемных местах производится дополнительная фиксация. Для крепления используют небольшие саморезы или забивают гвозди.

В заключение приведем несколько рекомендаций, которые пригоятся при установке кабельных каналов.

Для облегчения соединения профиля, используйте предлагаемые производителем дополнительные элементы: Т-образные и угловые конструкции, соединители для полос, различные отводы и другие аксессуары.

Для монтажа розеток и выключателей лучше всего использовать накладные варианты этих изделий или использовать модели коробов со встраиваемыми конструкциями.

Отдельно отметим, что монтаж наружной электропроводки производится в последнюю очередь, после выполнения всех отделочных работ.

Назначение кабель канала

Если в квартире открытая проводка, то провода расположены на поверхности стен, проходят под полотком или у пола. Конечно, это не значит, что к обоям или плитке их следует прибивать гвоздями и оставлять все в таком виде. Чтобы спрятать провода, необходимо установить специальный защитный короб – кабель канал.

Такое решение имеет массу преимуществ, начиная с того, что для организации проводки вам понадобится меньше времени, заканчивая быстрым и простым ремонтом неисправного участка. Кроме того, при открытой проводке можно в любой момент сделать дополнительною электроточку или провести еще одну линию. Провода, спрятанные в кабель канале, смотрятся аккуратно и не представляют опасности для детей и домашних питомцев.

Однако открытая проводка имеет и свои недостатки. Один из самых ощутимых – уменьшение свободного пространства. Если на стене или у пола проходит кабель канал, вы не сможете вплотную пододвинуть мебель. Конечно, речь идет лишь о паре сантиметров, но для квартир со скромной квадратурой это может стать проблемой. Также открытая проводка подойдет не всякому интерьеру – строгие очертания защитного короба придают помещению некую «офисность», нелепо смотрятся на дорогих обоях и среди изысканной мебели.

Ширина кабель канала должна позволять прятать в него любой провод, но лучшим вариантом будут изделия с гибкими многопроволочными жилами. Гибкие кабеля гораздо проще уложить в продольную канавку и согнуть на углах.

Кабель канал состоит из боковых стенок и соединяющей их спинки. Открытая часть закрывается специальной крышкой на защелках с двойным замком. Существует много разновидностей каналов для проводов, отличающихся формой, размерами и материалом, из которого они сделаны. По форме они могут быть П-образные, округлые, треугольные и даже изогнутые. Внутри могут присутствовать перегородки, образующие ложбинки для отдельных кабелей.

Чаще всего кабель каналы изготавливают и продают отрезками длиной 2 м. Но чтобы спрятать открытую проводку мало купить только их – необходимо приобрести целый набор сопутствующей фурнитуры – угловые и поворотные вставки, заглушки, розеточные модули и т.д.

Выбор кабель канала

Как мы уже говорили, кабель каналы различны по форме, структуре и материалу, из которого они сделаны. Так, на рынке можно встретить стальные, пластиковые и алюминиевые изделия.

Рассмотрим каждый вариант более подробно:

  1. Металлический кабель канал – подходит для наружных и внутренних работ. Главный плюс – широкая цветовая палитра, позволяющая подобрать вариант под любой интерьер. Защищены от ржавчины покрытием из оцинкованной стали.

  2. Оцинкованный кабель канал – изготовлен из алюминия, который, как известно, не подвержен коррозии, поэтому его смело можно использовать для защиты кабелей вне дома. Отличаются завидной долговечностью и эстетичностью. Алюминиевые и стальные кабель каналы полностью пожаробезопасны, в отличие от следующего «кандидата».

  3. Пластиковый кабель канал – самый дешевый, а потому наиболее популярный вариант для использования внутри дома. Сделан из пластика с различными добавками, увеличивающими прочность и долговечность. Могут быть различных цветов, но в основном используются белые изделия. Если выбор пал на короб из ПВХ, следует учитывать, что в одну ячейку можно поместить лишь один провод. При небольших размерах сечения кабель канала двойной замок необязателен.

Открыть кабельканал в плинтусе

Народ только не смейтесь. Установил плинтуса пластиковые с кабельканалом. Заглушку кабель канала защелкнул. И стал любоваться работой. Увидел, что прорезиненный край в одном месте загнут внутрь. Попытался вынуть заглушку закрывающую кабельканал, не смог. Подцепить не получилось из за отсутствия выступающих частей, подсунуть шпатель между плинтусом и заглушкой тоже. Сильно не ковырял, боялся поцарапать. Форумчане просветите, кто и как снимает заглушку с кабельканала на смонтированном плинтусе. А проблему с загнутым краем я решил при помощи шпателя.

Все!Навечно! Попробуйте сам плинтус немного «помять».Надавите,например,рядом с заглушкой.Т.е. общий смысл действий — немного выдвинуть заглушку и зацепить ножом,шилом,ногтями и.т.д.Не бойтесь,не лопнет.

обычно открывал из углов, внутренний или наружний (что удобнее), снимал накладку, поддевал заглушку и она «отщелкивалась»

Самый тяжелый участок — между двух внутренних углов, там и накладку-то не снимешь. Но удавалось под накладку просунуть какой-нибудь крючок, подцепить им край заглушки и выдернуть. Конечно, если край заглушки не слишком глубоко под накладкой. Ну так не надо делать-то, чтобы слишком глубоко, надо иметь в виду возможность вскрытия и край заглушки стараться лишь чуть-чуть прятать под накладку. И mihamaster прав — помять плинтус полезно, поискать место, где он не слишком плотно прилегает к стене или полу. В таком месте при нажатии может приоткрываться щелка между плинтусом и заглушкой, в которую можно просунуть что-то острое.

Источник

Варианты прокладки проводов без штробления

Зачастую, новую технику подключают, оставляя провода лежащими на полу или висящими на стенках. Это некрасиво выглядит, портит интерьер, более того, создает опасность падения техники или человека, который может запнуться за разбросанные провода.

Если в доме делается капремонт, то все провода укладывают в стены — в штробы. Если дом деревянный, провода, как правило, упрятывают в защитные гофрированные рукава. Разместить провода можно на одной из «граней» помещения — на стенках, на полу или потолке. Рассмотрим подробнее эти варианты.

Пол

Бывает, проводку нужно перебросить по полу. Это сделать проще, чем по стенкам. Если прокладка ведётся после ремонта, естественно никто не захочет штробить канавки в цементной стяжке. Нужно искать более доступные способы укладки.

Самый лучший вариант прокладки проводов по полу без штробления:

  • В специальные плинтусы с отверстиями. В строительных магазинах представлен широкий ассортимент подобных изделий. Провода укладывают в плинтус, убрав съёмный элемент. После укладки «задвижку» возвращают на место.
  • Под ламинат. Для реализации этого варианта частично снимают ламели, под которыми будет пропущен кабель — до самых строительных лаг. Провод укладывают в гофротрубу. Если нужно, в древесине прорезают пространство для пересечений проводов.

Потолок

Выбор варианта укладки на потолке зависит от вида потолочного покрытия. В жилых помещениях и офисах часто устанавливают натяжными потолками. Они «съедают» лишнее пространство, но позволяют развести наверху так, как того требует схема электрообеспечения.

На потолке для кабелей нет никаких препятствий и их можно прокладывать там по кратчайшему пути, это позволяет:

  • снизить затраты;
  • сократить время выполнения работ;
  • уменьшить общее сопротивление контура;
  • обеспечить более высокий уровень пожарной безопасности;
  • при необходимости — легко заменить провода.

Согласно требованиям пожарной безопасности, кабеля необходимо закрывать гофрированными трубами. Аналогично следует поступать и с проводкой, укладываемой за натяжными потолками, в нишах или конструкциях из гипсокартона.

Рекомендуется соединить все провода в одну магистраль — это упростит в будущем ремонтные работы. Если же потолки бетонные, без штробления не обойтись.

Стены

Кабель на стенке можно уложить в декоративный короб — этот вариант особенно хорош для проводов большого диаметра, так как без ремонта упрятать их в стенку никак не получится.

Другие варианты укладки проводов на стенках:

  • скрыть в дверных наличниках;
  • прикрыть багетами или молдингами;
  • уложить в откосы окон.

Учтите, что последние три варианта подходят только для слаботочных проводов (интернет, телефон и т.п.). Провода, находящиеся под высоким напряжением, разрешается укладывать в соответствии с нормами пожарной безопасности.

Правила монтажа

Порядок монтажа зависит от того, будут ли использоваться фасонные изделия — углы, разветвления и заглушки или нет. Если они есть, производитель дает четкие рекомендации насчет того, какое расстояние необходимо оставить для правильного монтажа. Их стоит придерживаться с точностью до миллиметра. Тогда все выглядит аккуратно. Об основных правилах монтажа кабель каналов обычного типа поговорим ниже более подробно.

Как выбрать размер

Если вы решили разводить провода в кабель каналах, для начала надо определиться с тем, какого размера они нужны. Подбирают габариты исходя из количества и размеров проводников, которые надо будет проложить и добавить некоторый запас на будущее — чтобы при необходимости можно было уложить еще один-два провода.

При выборе размера необходимо учитывать количество кабелей, которые надо будет уложить

Количество проводников в кабель канале не нормируется. Главное чтобы была возможность закрыть крышку без проблем. Ограничением может стать необходимость раздельного размещения силовых и малоточных кабелей. В таком случае подбирают сечение так, чтобы между группами кабелей было хоть небольшое расстояние.

Порядок и особенности монтажа

Согласно правил проводка укладывается горизонтально и вертикально, наклонный монтаж допустим только на лестницах. В остальных случаях от правил не отступают и при открытой проводке. Для получения ровного среза при монтаже пластиковых кабель каналов с тонкими стеками пользуются ножницами по металлу или другими, но режущая кромка обязательно должна быть острой. Алюминиевые и металлические лотки отрезают ножовкой по металлу. Толстый пластик тоже можно резать этим же инструментом — будет ровный край и не замнется профиль.

Советуем изучить Защита от перенапряжения в частном доме

Если необходим отрезок определенной длины — для отвода на розетку, например, отрезать надо в таком порядке: защелкнуть крышку, выровнять край, нанести отметки на крышку и корпус одновременно. После можно резать отдельно. При таком порядке длина обоих изделий будет одинаковой.

Обратите внимание, при прохождении угла крышку не разрезают на две части, а лишь подрезают боковые стенки — чтобы ее можно было согнуть. Не забудьте, что при обходе наружного угла крышка должна быть длиннее лотка в данном случае на ней лучше размечать места надрезов после того как корпус кабель канала закреплен. Правила монтажа пластиковых кабельных лотков

Правила монтажа пластиковых кабельных лотков

Не деревянную поверхность кабель канал крепится на гвозди с широкой шляпкой (можно использовать саморезы), на штукатурку или гипсокартонные стены — на саморезы. Для монтажа на кирпичные или бетонные стены необходима установка на дюбеля. Шаг крепления крепежа — порядка 60-70 см, в местах окончания профиля и местах стыка крепеж устанавливается на расстоянии в 3-5 см от края.

Если стыкуются два куска кабель каналов, крышку надо располагать таким образом, чтобы стыки корпуса и крышки не совпадали. Иначе стык будет слишком заметным и может образоваться неровность, которая еще больше подчеркнет место стыка.

Порядок укладки проводов

В смонтированные корпуса укладываем проводники. Чтобы стенки кабель каналов не провисали, с некоторым шагом устанавливаем поддерживающие перемычки, после чего защелкиваем крышки. На этом прокладку проводки в кабель каналах можно считать оконченной.
