Как проверить строительный уровень на точность в домашних условиях: Инструкция

Проверка по вертикали и горизонтали

Проверка и настройка прибора по вертикали может проводиться с применением обычного отвеса. Сначала необходимо самому выделить место, вбить гвоздик либо ввинтить саморез. Затем к нему привязывается нить с отвесом. Внизу и наверху вкручиваются ещё два самореза, шляпки у них должны затронуть нити, она должна соскальзывать по их плоскости.

Саморезы должны располагаться таким образом, чтобы шляпки имели положение, параллельное к уровню земли.

Потом уровень приставляется к нитке, осматривается состояние пузырька. В случае, если он располагается посередине, то уровень выставлен грамотно, когда отсутствует — требуется его немного поправить. Если практически никакие манипуляции по настройке уровня не могут помочь, это механизм дефектный, использовать его невозможно.

По горизонтали контроль оснащения начинается с поиска безупречной горизонтальной линии, несомненно, поможет в этом гидроуровень. Приобрести его можно в любом строительном торговом центре, цена оснащения невысокая, однако его можно применять для разных работ в дальнейшем.

https://youtube.com/watch?v=BiaiMJmWPu4

Как проверить строительный уровень? Проверка по горизонтали выполняется следующим способом:

1. Гидроуровень необходимо наполнить водой, жидкость в колбочках должна стоять на средней оценке.
2. Затем необходимо взять 2 листка обыкновенной бумаги, закрепить их к плоскости бетонной стены монтажным скотчем. Положение их должно быть синхронным, на плоскости бумаги прочерчиваются направления, к которым и будет потом прибавляться строительный уровень.
3. Одна колба прикладывается к имеющемуся листу, устанавливается пометка у ее положения. Можно применять штатив для её крепления. Если работу осуществляют двое, в таком случае вопрос крепежа решается ещё легче: 2-ой человек будет держать колбу в нужном состоянии.
4. Вторая колба прикладывается к листку, производится пометка таким образом, чтобы все без исключения отметки на бумаге и от воды выступали вровень.
5. Прикладывается уровень, обследуется состояние пузырька. В случае, если он располагается в середине, то уровень выставлен грамотно. В дальнейшей настройке нет необходимости. Если пузырёк сдвинут, то следует осуществить настройку уровня.

Для того чтобы определить верное состояние в пузырьковом приборе, необходимо осуществить заблаговременную настройку. Ровным счётом ничего сложного тут нет, однако все воздействия необходимо осуществлять постепенно, для того чтобы настройка была предельно чёткой, а в перспективе не появилось трудностей с использованием уровня.

Именно пузырьковый прибор в виде планки разного размера используется чаще всего. Он удобен в применении, специальных познаний для использования не требуется. Для исполнения работы следует приготовить не так много:

• пузырьковый уровень;
• ватерпас;
• обычный карандаш;
• железную либо древесную линейку;
• гвоздь.

Как проверить строительный уровень | Руки не Крюки

Сегодня я хочу поговорить о том, как проверить строительный уровень на точность. Очень многие строительные работы не обходятся без этого инструмента, а значит качество его должно быть отменным. Давайте посмотрим, как это можно сделать.

Как проверить строительный уровень

Представьте, что Вы не просто вешаете полочку в коридоре, и она из-за неточного прибора висит немного кривовато, а, например, выравниваете стены по всей квартире. Представляете, какие печальные последствия могут быть для Вас, если по итогам Вашего долгого и кропотливого труда все окажется кривым? Поэтому, если Вы раньше не задумывались или не знали, как проверить строительный уровень, то после прочтения этой статьи берите его и сразу проверяйте.

Сразу даю 2 рекомендации:

• Если Вы только собираетесь покупать этот инструмент, не берите самый дешевый, т. к. вероятность, что он врет выше, чем у дорогих приборов.
• После покупки сохраните чек и отправляйтесь домой на проверку. Если инструмент окажется некачественным, Вы сможете в течение 2-х недель обменять его на новый или вернуть деньги.

Проверить точность необходимо по вертикали и горизонтали.

Проверка вертикали

Чтобы проверить строительный уровень по вертикали, нужно смоделировать дома идеальную вертикаль, приложить к ней прибор и посмотреть, насколько он точен. Итак приступим.

Идеальную вертикаль можно сделать дома при помощи обычного отвеса.

Для этого на любой, даже не очень ровной стене нужно вкрутить саморез. Как это сделать, можно прочитать в видеоуроке статьи Что такое дюбель и подвесить на нем отвес — это такой небольшой грузик, который нужно купить в строительном магазине:

После этого нужно вкрутить 2 самореза вверху и внизу стены. А дальше отверткой аккуратно подкручивать саморезы, пока шляпки не будут касаться нити. Здесь главное добиться состояния, чтобы нить не опиралась на саморез, а именно скользила:

Ну вот и все, а теперь снимаем отвес, откручиваем саморез, на котором висела нить, а к двум оставшимся саморезам приставляем строительный уровень. Затем смотрим на пузырек:

Пузырек должен находиться точно по центру:

Читая мой блог, Вы наверняка делаете ремонт. Добавьте к себе в закладки вот эту страницу. Здесь находятся все полезные магазины по благоустройству дома.

Если пузырек находится точно по центру, значит прибор показывает правильную вертикаль. Если же нет, можно делать возврат в магазине, брать новый и еще раз проверять.

Проверка горизонтали

Чтобы проверить строительный уровень на его точность по горизонтали, нам нужно смоделировать дома идеальную горизонтальную линию относительно земли.

Это можно проделать, например, с помощью гидроуровня.

Сразу скажу, что он не у всех есть. Рекомендую его также купить, т. к. это тоже очень полезная для ремонта вещь. Выглядит гидроуровень следующим образом:

Итак,

1. Заполняем гидроуровень водой таким образом, чтобы в обоих колбах вода была примерно посередине.
2. Берем 2 листа бумаги и приклеиваем их к бетонной стене монтажным скотчем примерно параллельно земле и на расстоянии друг от друга меньшем, чем Ваш строительный уровень, который будем проверять. Листы бумаги нам нужны для того, чтобы на них карандашом или ручкой прочертить риски, к которым мы потом приложим прибор.
3. Прикладываем одну из колб гидроуровня к листу бумаги и напротив уровня воды ставим отметку:
4. Теперь нужно первую колбу зафиксировать. Обязательно! Это можно сделать при помощи штатива, другого человека, который будет держать эту колбу или еще как-нибудь.
5. Далее, берем вторую колбу гидроуровня, прикладываем ко второму листу бумаги и напротив уровня воды делаем отметку на листе бумаги. Делать это нужно очень тщательно, следя за тем, чтобы уровень воды в первой колбе совпадал с риской.
6. Итак, когда риски на листах бумаги у нас поставлены, можно приложить наш прибор и проверить его точность:
7. Приложив прибор к рискам, внимательно смотрим на пузырек, который отвечает за горизонталь:

   Прошу прощение, за не очень четкий кадр, но другой уже было не снять.

   Так вот, если пузырек точно по середине, то Ваш инструмент в полном порядке.

Ну в общем-то и все, мы узнали, как проверить строительный уровень на точность по вертикали и горизонтали. Никогда не начинайте серьезных работ без предварительной проверки этого инструмента!

Настройка уровня

Если уровень выдает неточные показания, то его можно настроить. Сделать это очень просто.

1. Для начала, найдите наиболее ровную вертикальную поверхность.
2. Одной стороной приложите инструмент к поверхности и измерьте вертикаль. В том месте, где он показывает «ровность», прочертите линию.
3. Поменяйте расположение, переверните прибор и снова измерьте показания. Прочертите линию. У вас должен получиться равнобедренный треугольник.
4. Измерьте расстояние между двумя сторонами этого треугольника и разделите его на два. Центр третьей линии — это горизонт, правильный показатель ровности. Теперь вам нужно просто приложить прибор к этому горизонту и отрегулировать ампулу с пузырьком.

Более наглядно настройку и измерение точности строительного уровня вы сможете посмотреть в видео:

На этом все. Пользуясь представленными выше советами, вы сможете добиться результата и настроить свой инструмент так, чтобы он больше не пытался вас обмануть. Главное — сделать все правильно и следовать описанным выше шагам.

В соответствии с действующим законодательством, Администрация отказывается от каких-либо заверений и гарантий, предоставление которых может иным образом подразумеваться, и отказывается от ответственности в отношении Сайта, Содержимого и его использования. Подробнее: https://seberemont.ru/info/otkaz.html

Статья была полезна?

Расскажите друзьям

Виды строительных уровней. Их преимущества и недостатки.

Строительные уровни условно можно поделить на ручные и лазерные. К ручным строительным уровням относятся: пузырьковый и колпачковый (гидроуровень, он же водяной уровень или отвес). Рассмотрим более подробно: для каких работ подходит тот или иной строительный уровень, его достоинства и недостатки.

Пузырьковый (реечный) уровень.

Самый популярный и широко известный измерительный инструмент. Большую популярность завоевали уровни с тремя колбами.

Конструкция: Основной элемент – планка из твердого материала. В нее вмонтированы прозрачные, стеклянные капсулы с пузырьком. На стекле ампулы (колбы) имеются измерительные метки (риски). Воздушный пузырь должен находиться в центре измерительных линий. Корпус бывает деревянный, алюминиевый и пластиковый. Широко используется уровень из алюминия. В колбах с пузырьком, как правило, находится технический спирт. В некоторых уровнях спирт подкрашивают и добавляют неон. Многие модели для удобства работы оснащены магнитами. Каждая отдельная ампула, установлена так, чтобы была возможность замерить горизонтальную и вертикальную плоскость, а также измерить плоскость, расположенную под углом 45 градусов.

Область применения. В профессиональной строительной работе и в быту.

Достоинства: простота в обращении, приемлемая цена, универсальный.

Недостатки: не подходит для масштабных работ.

Как настроить уровень строительный пузырьковый: перед использованием реечного уровня нужно проверить, что все ампулы закреплены и не имеют повреждений. Также необходимо проверить точность уровня. Для этого устанавливаем уровень на ровную горизонтальную плоскость. Делает отметку (риску) на месте пузырька в колбе. Переворачиваем уровень на другую сторону. Пузырек в колбе должен находиться на том же самом месте. Если уровень имеет несколько колб, проверять точность необходимо каждой колбы.

Трубный уровень.

Относится к разновидностям пузырькового уровня.

Конструкция: имеет вид полухомута со встроенной колбой. Может быть складным.

Область применения: используют для укладки труб и профиля.

Достоинства: компактен, имеет не большой вес, укомплектован фиксаторами на поверхности.

Недостатки: узкая специализация.

Перед использованием уровня нужно удостовериться, что все колбы закреплены, и не имеют повреждений. Принцип проверки точности инструмента аналогичен проверке пузырькового уровня.

Гидроуровень (водяной строительный уровень).

Один из точных измерительных инструментов.

Конструкция: две прозрачные трубки со шкалой, соединены мягким и гибким шлангом.

Область применения: для выравнивания горизонтальной поверхности большой площади.

Достоинства: простота в обращении и невысокая стоимость.

Недостатки: узкая специализация. При хранении и при заполнении емкости необходим навык. Для работы требуется компаньон. Работа при температуре выше 0°С.

Перед использованием трубку промывают мыльным раствором, а затем заполняют водой

Важно, чтобы в трубку не попал воздух, иначе замер будет с погрешностью. Точность работы проверяют замером жидкости в двух емкостях. Для облегчения работы, многие модели имеют резиновые ползунки, для отметки уровня

Для облегчения работы, многие модели имеют резиновые ползунки, для отметки уровня

Принцип работы уровня – это сообщающиеся сосуды. Как взаимодействуют сообщающиеся сосуды нам хорошо известно из школьной программы по физике

Для облегчения работы, многие модели имеют резиновые ползунки, для отметки уровня. Принцип работы уровня – это сообщающиеся сосуды. Как взаимодействуют сообщающиеся сосуды нам хорошо известно из школьной программы по физике.

Лазерный строительный уровень.

Профессиональный строительный измерительный инструмент. Широкую популярность приобрел электронный лазерный уровень. Это самый точный строительный уровень на сегодняшний день.

Конструкция: в основе уровня – лазерный излучатель. Этот луч располагается параллельно подошве уровня. Лазерный уровень может крепиться на магнитах, штативах, кронштейнах. Многие модели имеют жидкокристаллический экран и встроенную память.

Область применения: используется в профессиональной сфере.

Достоинства: высокая точность измерения. Универсален. Компактен.

Недостатки: сложность в управлении. Высокая цена.

Перед работой с лазерным уровнем в обязательном порядке ознакомитесь с инструкцией. Электронные уровни оснащены системой автоматического выравнивания. Работает уровень на пальчиковых батарейках, поэтому чтобы результаты были точными, следите за состоянием заряда в батарейках.

Удачного выбора!

Водяной (жидкий) уровень

Еще одно название этого инструмента — гидроуровень. Представляет собой резиновую тонкую прозрачную трубку. Работает по принципу сообщающихся сосудов, то есть уровень воды на концах шланга будет одинаковым. Конечно, если прибор не перекручен.

Иногда на концах шланга есть колбы, но они только вредят работе, так как нарушают точность. Профессионалы чаще всего либо снимают их, либо сразу покупают вариант без колб. Этот инструмент используют только для горизонтальных замеров. Чаще всего им в самом начале ремонта отмеряется «ноль» или «горизонт», по которому идет ориентир для полов или потолков.

Правила использования

Для начала необходимо набрать в шланг воды, не доходя до концов около 10–15 сантиметров. Дальнейшая работа производится с напарником. Один человек становится у угла и ставит точку на желаемой высоте, затем подводит уровень воды в шланге под эту точку, поднимая и опуская прибор.

Напарник в этот момент встает в другой угол и ставит шланг приблизительно на этот же уровень. Первый человек в этот момент следит, когда вода «устаканится» и встанет ровно по метке. Когда это произойдет, напарник должен сделать пометку в своем угле, потом переходить на следующий. Далее отметки соединяются красящим шнуром или карандашом с рулеткой.

Пример работы можно увидеть на видео.

Особенности

Поскольку длина шланга иногда достигает 10 метров, то работа возможна только с напарником. Зато это дает возможность «начертить горизонт» даже на крупном строительном объекте.

Шланг требует аккуратного хранения без перекручивания и грубых сгибов. Не подойдет для работы зимой в неотапливаемых помещениях, поскольку вода может изменить свою плотность.

Работа с лазерным уровнем

Для начала самодельный измерительный прибор следует правильно установить, для чего, используя имеющийся в конструкции пузырьковый уровень, следует качественно выставить опору таким образом, чтобы вращающаяся площадка находилась в горизонтальном положении. То есть, в случае, когда работы производятся на улице, заостренная опора вбивается в грунт. Если же строительные операции выполняются на строительном объекте прибор выстанавливается при помощи треноги или подручных материалов.

После включения лазерной указки, на стене будет фокусироваться искомая точка, которую следует отметить карандашом. Поворачивая прибор, аналогичным образом отбиваются другие точки, соединяя которые можно получить искомую горизонтальную линию. Однако, следует понимать, что подобная методика измерений справедлива лишь в том случае, когда, луч излучаемый указкой будет находиться в горизонтальной плоскости. То есть перед тем как пользоваться самодельным уровнем, следует произвести его юстировку, или иными словами настройку.

А в случае отклонения, излучатель следует откорректировать таким образом чтобы луч откладывался строго горизонтально. Выполнить это можно подтягивая или ослабляя удерживающие указку кабельные стяжки, ведь за счет резиновой прокладки она будет изменять свое положение, что позволит добиться желаемого результата.

Предлагаем ознакомиться: Как убрать черноту с древесины

Следует отметить, что указанную манипуляцию следует производить после каждой новой установки прибора (например, при переносе). Тогда как при проведении замеров и проецировании точек горизонтальной плоскости (путем поворота основания) следует использовать имеющийся в конструкции пузырьковый уровень, постоянно проверяя горизонтальность площадки.

Корпус под лазерный уровень своими руками может быть изготовлен и по другой методике, для чего в широкую емкость с водой (таз, ведро) укладывается пенопласт с несколько меньшими размерами по площади (чтобы мог свободно плавать). К поверхности пенопласта фиксируется преобразованная по вышеописанной методике указка, после чего емкость устанавливается в центре комнаты, и выполняются требуемые измерения. Для возможности корректировки и проецирования горизонтального луча, фиксировать указку к пенопласту лучше всего при помощи обычного пластилина.

И хотя указанный метод может показаться неудобным, все же таким образом можно получить более точные измерения. Ведь при каждом повороте устройства, пенопласт на поверхности воды будет сам занимать горизонтальное положение. Однако также как и в первом варианте перед измерениями следует выполнять юстировку самодельного прибора.

Удачных и точных вам измерений!

Как пользоваться гидроуровнем и как его сделать правильно

Выбор электролобзика: базовые рекомендации

Какой перфоратор выбрать для дома

Особенности настройки уровня

У многих начинающих мастеров может возникнуть вопрос, как настроить пузырьковый уровень в соответствии с целями применения. Сделать это вы сможете, если приобрели прибор с ампулами нежесткого крепления. Процесс настройки в домашних условиях следующий:

Подберите ровную стену в доме с зоной напротив глаз и расположением угла слева. Отойти от указанного угла надо на 40 мм. В определенном месте вбивается гвоздь или фиксируется саморез таким образом, чтобы над поверхностью оставалось 20-30 мм.

Уровень следует приложить к стене, предварительно прислонив к гвоздю. Необходимо выровнять положение, чтобы пузырек показывал выравненность. На плоскости стены очерчивается линия. Прибор переворачивается и снова прочерчивается линия.

Если линии совпадают, то можете быть уверенным – все настроено верно. В противном случае надо внести исправления:

• справа в месте расхождения отметок по центру между линиями ставится отметка;
• к саморезу прикладывается уровень, но делают это так, чтобы другой конец совпадал с точкой отметки;
• положение фиксируется;
• ампулу нужно отрегулировать в соответствии с требуемым положением.

Конструкция и особенности пузырькового уровня

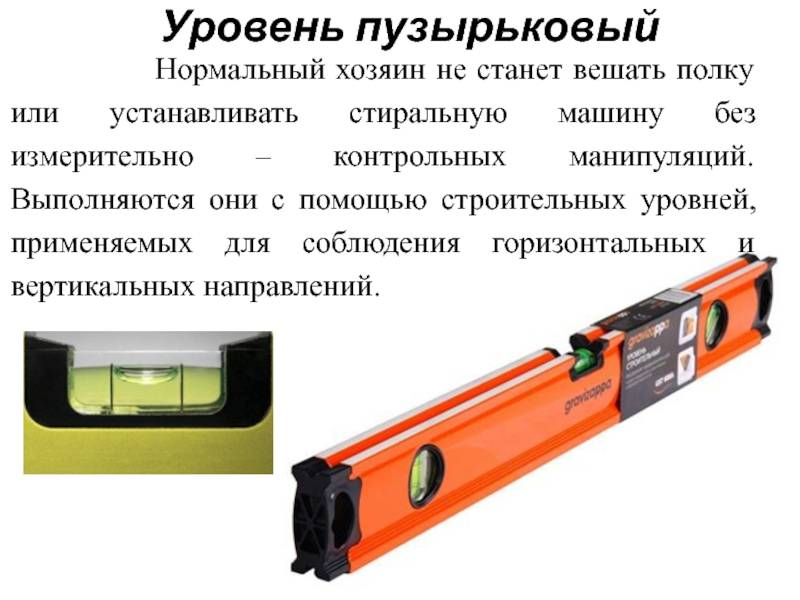

Пузырьковый уровень — простой строительный инструмент, необходимый практически при любых ремонтных работах. Конструктивно приспособление состоит из двух частей:

• жесткий корпус;
• одна или несколько ампул с воздушным пузырьком, или «капелькой».

Главным элементом строительного прибора является именно вставка из прозрачного материала, заполненная жидкостью. Внутрь ампул обычно заливают прозрачный или окрашенный спиртовой раствор, он не замерзает при отрицательных температурах и обладает большей вязкостью, нежели вода. В жидкости плавает небольшой воздушный пузырек, по положению которого при проверке, настройке и использовании уровня определяют, насколько ровной является плоскость.

Пузырьковые ампулы называют также колбами, глазками и визирами

На стенках ампулы нанесены риски. Это деления, между которыми должен располагаться пузырек воздуха. Его отклонение в ту или иную сторону свидетельствует о том, что поверхность требует выравнивания.

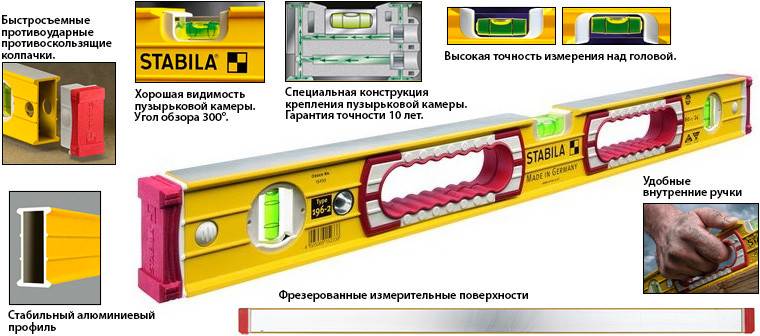

Пузырьковые приспособления в строительных магазинах представлены во множестве разновидностей. Можно выделить несколько типов:

• обычный профильный, такие инструменты сделаны на основе алюминиевого профиля;
• ударный — такой инструмент выдерживает удары резиновой кувалдой и не требует постоянной новой настройки.
• магнитный — в основании инструмента закреплен магнит для крепления к поверхности.

Самые простые пузырьковые приспособления обладают одним глазком-визиром. Но чаще приборы оснащаются сразу двумя или тремя ампулами:

• вертикальной — для определения углов 90°;
• горизонтальной — для измерений в плоскости 180°;
• наклонной — для проверки углов 45°.

Разновидности

К подбору строительного уровня стоит отнестись серьезно. Это позволит сэкономить не только средства, но и повысит качество произведенных работ. Профессиональные строители выделяют 5 основных видов этого строительного инструмента:

1. Пузырьковый.
2. Электронный.
3. Трубный.
4. Гидравлический.
5. Лазерный.

Пузырьковый

Является самым популярным инструментом так, как прост в применении и универсален. Свое название получили потому, что основной и чувствительный элемент – это воздушный пузырь, который плавает на поверхности жидкости внутри ампулы.

Важно!

У строительных уровней пузырькового типа существует погрешность равная 0,6/1 мм на метр.

Все уровни отечественного производства отвечают ГОСТу 94 16 — 83. В нем прописаны основные условия по технике их производства.

В своей конструкции все модели этого вида имеют:

• полый корпус;
• рёбра жёсткости;
• ампулу с воздухом;
• защитное стекло;
• шкалу измерений в миллиметрах.

Чтобы уменьшить вес прибора основным металлом производства является алюминий. По длине различные – от 25 сантиметров до 3-х метров и более.

Также есть специальные инструменты этого вида, которые используются при монтаже конструкций из металла. В них обязательно будут включены магниты. Они прикрепляют все устройство к поверхности металлоконструкции.

Каменщикам же лучше всего использовать в своей работе уровень, корпус которого усилен и является литым.

Электронный

Приборы этого вида принадлежат к инструментам для профессионалов. Он в своей конструкции обязательно включает:

• угломер;
• несколько ампул с воздухом;
• цифровой дисплей;
• полый корпус;
• защитное стекло;
• шкалу со значениями, которая указана в миллиметрах.

Особенность — это цифровой дисплей. На нем показываются данные по отклонению. Эта величина исчисляется в градусах. Также можно записать измеренные уклоны. Если уклон составляет от 0 до 90 градусов, то он оповестит сигналом.

Проверить точность строительного уровня этого вида несложно. Для этого нужно:

1. Положить его на плоскую поверхность.
2. Снять показания.
3. Перевернуть на 180 градусов.
4. Снять новые значения.

Важно!

Если по разности показания расходятся более чем на 0,3 градуса, то необходимо устройство калибровать.

Трубный

Этот вид строительных уровней используется при прокладке водопровода, канализации и газопровода. Он позволяет трубы при обустройстве коммуникаций устанавливать строго горизонтально или вертикально. Также он удобен в работе с различными балками, профилем округлой формы. Основной особенностью трубного профиля считается его форма в виде латинской буквы – «V», а также магниты, которые позволяют с легкостью устанавливать уровень на металлические поверхности.

Этот вид уровня имеет такую же конструкцию, как и пузырьковый. Отклонение показывает воздушный пузырь в стеклянной ампуле.

Гидравлический

Это прибор, используется в том случае, если нужно нанести горизонтальную разметку на строительных объектах, которые расположены друг от друга на расстоянии. Например, его используют при строительстве фундамента, кладке кирпичных стен и иных элементов строительства, которые расположены в одних плоскостях.

Его конструктив включают в себя пару сосудов, которые соединены друг с другом трубкой из прозрачного пластика или стекла. Перед тем как начать работать его нужно заполнить водой на две трети от объема колбы. Вода внутри аппарата должна быть без воздушных пузырьков. Если они присутствуют, то от них нужно избавиться. Они влияют на точность измерений.

Чтобы разметка была точной лучше всего использовать одну начальную точку.

Лазерный

Иное название – «нивелиры». Так же как и электронные уровни относятся к профессиональному оборудованию. Стоят они значительно дороже, но обладают массой дополнительных характеристик.

Это самое точное оборудование. Отклонение составляет 0.1/1 мм на метр. Используется в строительстве поверхностей по горизонтали, вертикали и наклонных плоскостях. Расстояние между объектами строительства может достигать нескольких 10-ов метров.

Важно!

Существуют ротационные лазерные уровни, охватывающие все пространство, которое находится в округе.
