Виды Кондукторов для сверления отверстий: описание – где и как применять?

Кондуктор для сверления отверстий своими руками

Принципиально такая оснастка состоит из следующих деталей:

1. Углового корпусного элемента, накладываемого на поверхности изделий, которые впоследствии будут соединяться между собой шкантами, нагелями или конфирматами.
2. Направляющих втулок, куда входит сверло.
3. Зажимных/фиксирующих устройств, которые располагаются у торцевых частей кондуктора.

Для кондуктора, который предполагается изготавливать своими руками, важно спроектировать приспособление под наиболее часто встречающиеся у домашнего мастера варианты креплений. Если требуется универсальный кондуктор (для мебельщиков), то лучше растратиться на промышленный вариант оснастки, которая отличается повышенной точностью фиксации деталей, и имеет более качественное исполнение. Тем более что, производители в комплект к кондуктору часто предлагают шаблоны, упоры и прочие полезные мелочи

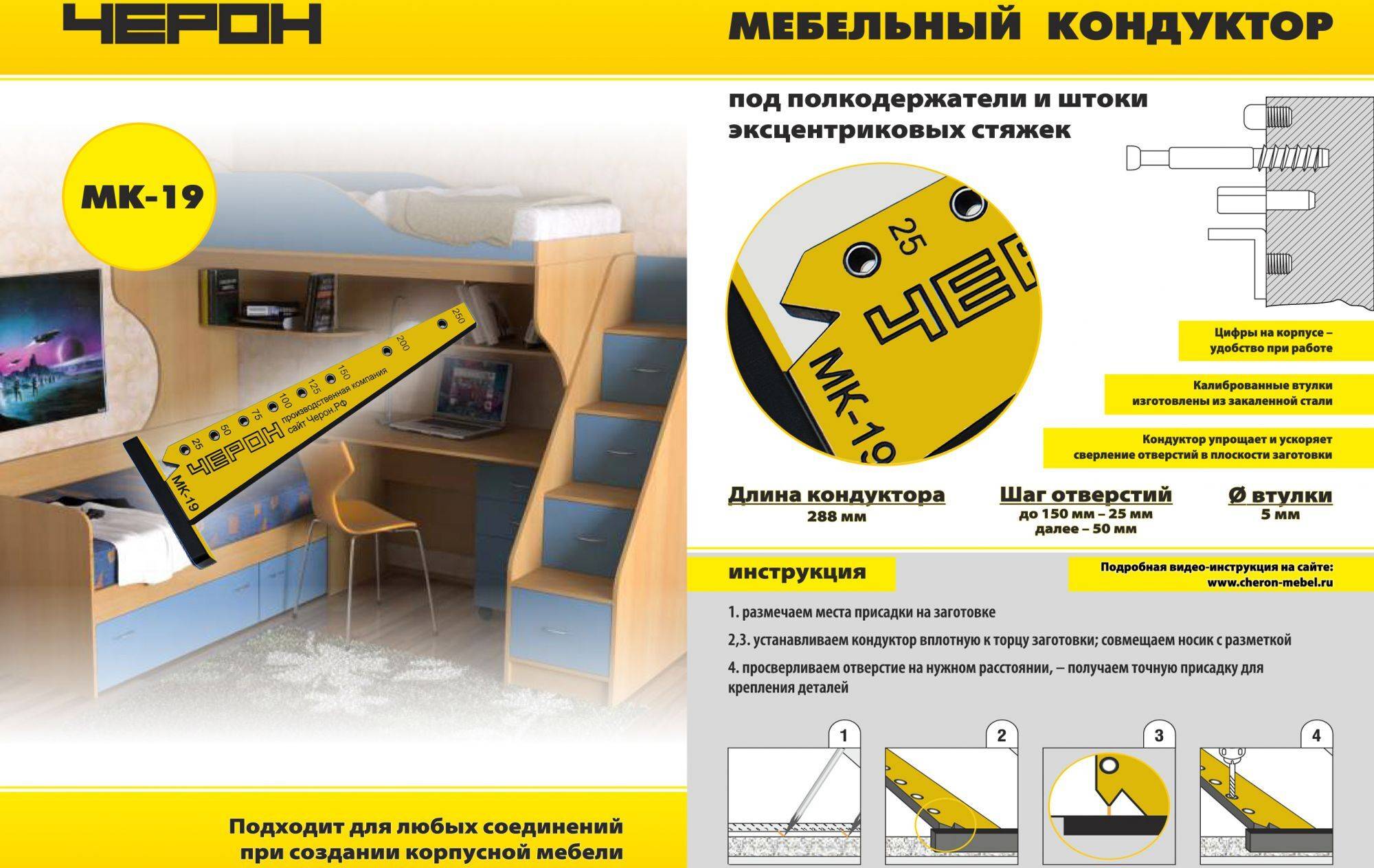

Цена мебельного кондуктора промышленного производства составляет от 500 до 1200 руб., что определяется его функциональными возможностями – длиной и количеством направляющих отверстий

Тем более что, производители в комплект к кондуктору часто предлагают шаблоны, упоры и прочие полезные мелочи. Цена мебельного кондуктора промышленного производства составляет от 500 до 1200 руб., что определяется его функциональными возможностями – длиной и количеством направляющих отверстий.

Проектировать мебельный кондуктор для сверления отверстий начнём с выбора уголка. Больше возможностей для изделия, где уголок будет неравнополочным, причём с максимально возможной толщиной полки. Согласно сортаменту ГОСТ 8510 «Уголки стальные неравнополочные» минимально допустимыми габаритами обладает уголок L63×40×8: при толщине полки в 8 мм, там можно разместить направляющую втулку с наружным диаметром до 6 мм. Внутреннее отверстие под сверло, таким образом, может быть не более 3,5…4 мм, но этого вполне достаточно для большинства вариантов получаемых отверстий. В крайнем случае, их можно рассверлить, уже не пользуясь приспособлением, особенно, если отверстие – достаточно глубокое.

Следующий этап – конструирование направляющей втулки. Её можно подобрать из любой нержавеющей трубы ГОСТ 9941 (бесшовные) или ГОСТ 9940 (цельносварной). Рекомендуется вначале подобрать трубу по диаметру внутреннего отверстия. Труба 6×1 позволит получить внутреннее отверстие под сверло диаметром до 3,6…3,7 мм, а труба 6×1.5 – под сверло до 2,7 мм (двухсторонний зазор принимается с учётом теплового расширения материала). Длина втулки должна быть не меньше, чем удвоенная высота отверстия, выполненного в уголке. Посадка каждой втулки в отверстие должна быть выполнена с натягом или переходной. Наиболее целесообразной является посадка по системе вала, когда за основу принимают уже известный наружный диаметр втулки, и под него сверлят отверстие в уголке. Лучше использовать посадку с небольшим натягом, например, h9/Р10.

Бывает, что кондуктор необходимо рассчитать под сверление глубокого отверстия. В таких случаях втулка должна быть ступенчатой (с буртиком). Необходимыми точностью и размерами обладают втулки для станочных приспособлений по ГОСТ 12214, внутреннее отверстие в которых имеет постоянное значение диаметра по всей высоте втулки.

Количество отверстий, и особенно – расстояние между ними выбирают под конкретные потребности пользователя.

При выборе способа крепления кондуктора выбирают один из следующих вариантов:

Пружинный упор, который будет прижимать поверхность кондуктора к детали за счёт сил упругости материала. В качестве такого упора подойдёт любая плоская пружина с нужным усилием прижима;
Фиксирование с помощью саморезов, которые ввинчиваются в материал детали, и удерживают кондуктор от смещения силами трения. Такой вариант удобен тем, что получившиеся намётки можно далее использовать в качестве дополнительных элементов центрирования будущего отверстия

В случае ДСП такой вариант следует использовать с осторожностью;
Внешние струбцины, под которые стоит подложить прокладки из рифлёной резины. В этом случае вес кондуктора увеличится, а податливость резины может нарушить перпендикулярность оси кондукторных втулок. Поэтому, используя такой способ крепления, вначале вводят сверло во втулку, намечают отверстие, и только после этого используют зажим струбцинами.

Поэтому, используя такой способ крепления, вначале вводят сверло во втулку, намечают отверстие, и только после этого используют зажим струбцинами.

Особенности конструкции и виды

Кондуктор, по сути, – это шаблон для сверления отверстий, позволяющий выполнить их максимально точно. Используют его и для создания отверстий, ось которых располагается перпендикулярно поверхности детали, и для сверления под углом.

Благодаря своей универсальности и простоте кондукторы для сверления отверстий активно применяются в различных сферах. В частности, в машиностроительной отрасли с их помощью уже давно и успешно выполняют сверление отверстий в заготовках различной конфигурации и изготовленных из разных материалов. Нельзя работать без кондуктора и в мебельном производстве, где такое приспособление активно используется при сборке мебели, установке на нее фурнитуры и выполнении целого ряда других технологических операций. Строительство – еще одна сфера, где кондукторы находят широкое применение. С их помощью, в частности, выполняют бурение отверстий в строительных конструкциях. Кондукторы также необходимы для сверления труб и решения других задач.

Даже простое приспособление в виде планки с упором намного облегчает и ускоряет процесс изготовления однотипных отверстий

В качестве мебельного кондуктора чаще всего применяются накладные модели, изготовленные из легких материалов, чтобы было удобнее ими манипулировать. Можно приобрести такие приспособления в заводском исполнении или изготовить мебельный кондуктор своими руками. Квалифицированные специалисты-мебельщики могут и не использовать кондуктор, чтобы качественно и точно просверлить отверстие в элементах мебельной конструкции, но для этого они должны обладать большим опытом работы в своей области.

Наиболее значимое преимущество кондуктора заключается в том, что с его помощью качественное и точное сверление как перпендикулярного к поверхности детали, так и наклонного отверстия может выполнить даже человек, не обладающий высокой квалификацией. Использование кондукторов исключает необходимость сложных предварительных расчетов и разметки мест расположения будущих отверстий, что снижает трудоемкость сборки мебельной конструкции и позволяет выполнить такую работу за более короткий промежуток времени. Даже начинающий специалист может разобраться в применении кондуктора для сверления под шканты и для решения других технологических задач.

Накладной кондуктор с револьверной головкой подходит для сверловки типовых отверстий под шканты любого размера

Прежде чем приобрести или изготовить свой самодельный кондуктор, определите, для решения каких задач необходимо его использовать, и на основе этих данных выберите его тип и конструктивное исполнение.

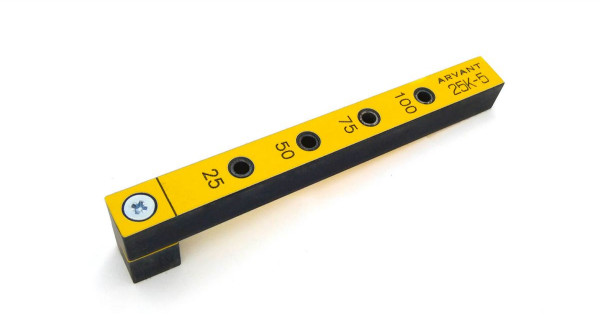

Накладные

Эти кондукторы называются так потому, что их накладывают на обрабатываемую деталь и закрепляют на ней либо просто фиксируют руками. Посредством кондукторов данного типа, в частности, выполняют сверление отверстий в ДСП, плитах МДФ и в других плоских деталях.

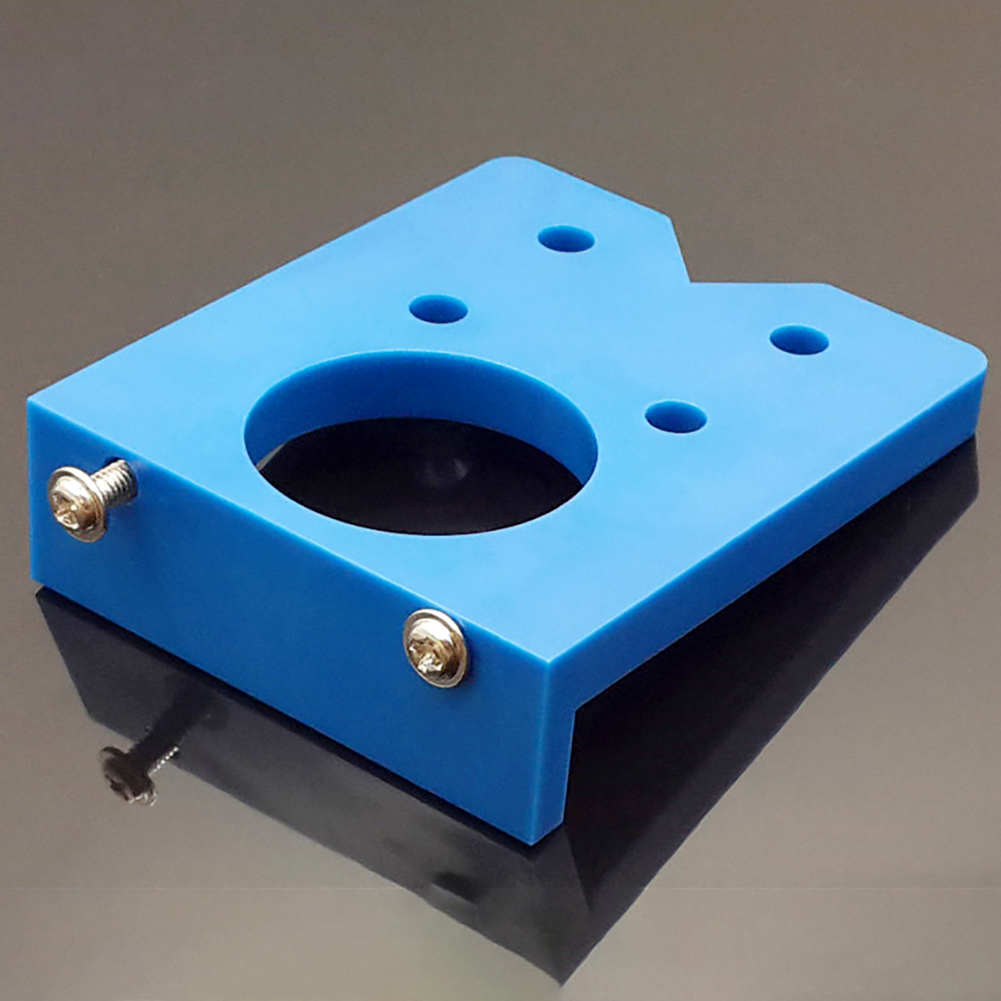

Поворотные

Такие шаблоны можно использовать для того, чтобы выполнять отверстия на деталях цилиндрической формы. Кондукторы данного типа оснащаются вертикальными и горизонтальными осями поворота, что дает возможность выполнять с их помощью отверстия под различными углами.

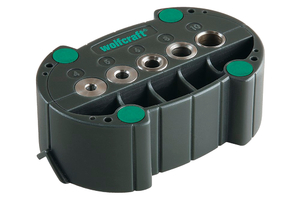

Универсальные

Это приспособления, которые особенно актуальны для маленьких серийных производств, где важна возможность быстрой переналадки используемого оборудования. Кондуктор данного типа как раз и наделен такими функциями.

Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю

Опрокидываемые

Данные приспособления для сверления отверстий требуются в тех случаях, когда такую технологическую операцию приходится выполнять в нескольких плоскостях.

Скользящие и закрепляемые

Скользящий кондуктор в полном соответствии со своим названием не требует закрепления: его просто прикладывают к тому участку поверхности детали, где надо просверлить отверстие. Закрепляемые кондукторные устройства, хотя и являются более удобными, несколько ограничивают свободу действий специалиста, что особенно критично при выполнении сверлильных работ на станках, оснащенных только одним шпинделем.

Особенности применения в мебельной промышленности

Кондукторы и шаблоны нужны при сборке мебели. Благодаря таким вещам вы не допустите распространенной проблемы, возникающей во время сверления — попадания сверла в деталь под неправильным углом. Исправлять такую ошибку придется крайне долго, в некоторых случаях это будет даже невозможно.

А кондуктор для проделывания отверстий позволит не только правильно сориентировать рабочий инструмент, но еще не даст ему сбиться с нужной траектории.

В мебельной промышленности кондукторы и шаблоны используются в следующих случаях:

Во время применения такого приспособления процесс сборки будет происходить намного проще и быстрее, нужные отверстия вы сможете проделать независимо от того, как далеко они должны располагаться от края детали и того, какую она имеет ширину.

При самостоятельной сборке мебели часто приходится соединять детали встык посредством шкантов. Отверстия под шканты лучше всего проделывать посредством специального кондуктора. Особенность шкантов состоит в том, что несмотря на то, что такие крепежные элементы хоть и устаревшие, но все равно актуальны при производстве мебели.

Сложность в их применении заключается в том, что оси отверстий, которые проделываются в деталях при соединении, должны иметь друг с другом прямой угол. Соответственно, они должны размещаться строго перпендикулярно по отношению друг к другу. Выполнять это без специального устройства сложно. Поэтому если хотите достичь высокого качества исполнения, рекомендуется купить кондуктор для шкантов.

Конструкционные особенности и назначение инструмента

Планка с набором отверстий позволяет пользоваться сверлом с максимальной точностью. Гильзы кондуктора играют роль направляющих. Они же определяют диаметр сверла.

Чаще всего приспособление имеет прямоугольную форму. Шаблоны размещают линейно, с постепенным увеличением шага отверстий.

Основное различие заключается в расположении оси сверления. Существует два вида кондукторов:

1. Отверстие направлено перпендикулярно рабочей плоскости.
2. Ось сверления расположена под острым или тупым углом к поверхности.

Разнообразие моделей позволяет использовать прибор в различных отраслях промышленности:

1. Машиностроение. Устройство используют в процессе сборки механизмов и оборудования, к конструкции которых предъявляют повышенные требования к точности. Сборочное производство не может обойтись без кондукторов, которые давно заняли место в качестве одной из разновидностей станочных приспособлений. Некоторые модели позволяют выполнять сверление нескольких отверстий одновременно, что повышает производительность работ.
2. Строительство. Кондукторы активно используются для сверления отверстий в элементах металлоконструкций. Кроме того, оборудование применяют для обработки труб. Особенности конструкции позволяют выдержать необходимый угол в процессе проведения работ.
3. Деревообработка. Современное сборочное производство мебельной продукции не обходится без кондукторов. С их помощью выполняют отверстия под крепежные элементы. Стружечные плиты, которые являются основным материалом изготовления, не терпят неаккуратного обращения: сверление под неправильным углом может привести к выбраковке элемента ввиду нарушения сопряжения.

Это далеко не весь перечень отраслей промышленности, в которых точное сверление является востребованным. Любое серийное производство требует унификации основных элементов. Использование шаблонов позволяет выдержать точный диаметр и угол наклона отверстий.

В быту кондукторы используют в процессе проведения ремонтных работ. Многие процедуры требуют высверливания отверстий. Прибор пригодится там, где к точности предъявляют повышенные требования.

Преимущества и недостатки мебельного кондуктора

Мебельные кондукторные приспособления отличаются рядом преимуществ.

1. С помощью шаблонов происходит точное наклонное и прямое сверление под конфирмат.
2. Применение инструмента не требует предшествующей калькуляции и нанесения точек под сверло, что облегчает сборку мебели.
3. С мебельным приспособлением продукция собирается быстрее.
4. Можно сверлить сразу несколько отверстий, не делая разметки.

Среди недостатков мебельного кондуктора отмечается только один – недешевая цена столярного прибора. Поэтому многие профессиональные столяры делают кондукторы для сборки мебели своими руками.

Как правильно выбрать мебельный кондуктор

Прибор для сборки мебельных изделий значительно облегчает профессиональным мастерам рабочий процесс и позволяет сделать точную разметку для отверстий под сверло. Каждый специалист предпочитает приобрести качественное оборудование.

Как выбрать мебельный кондуктор для сборки мебели.

1. Продумать, какой именно вид инструмента понадобится для выполнения работы.
2. Тщательно осмотреть покупаемое изделие и изучить маркировки.
3. Выбирать продукцию, изготовленную из качественного материала. Например, из нержавеющей стали.
4. Отдавать предпочтение инструментам, изготовленными проверенными мировыми производителями.

Выбрав надежный прибор, мебельщики смогут работать намного быстрее, что важно в современном мире. Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю

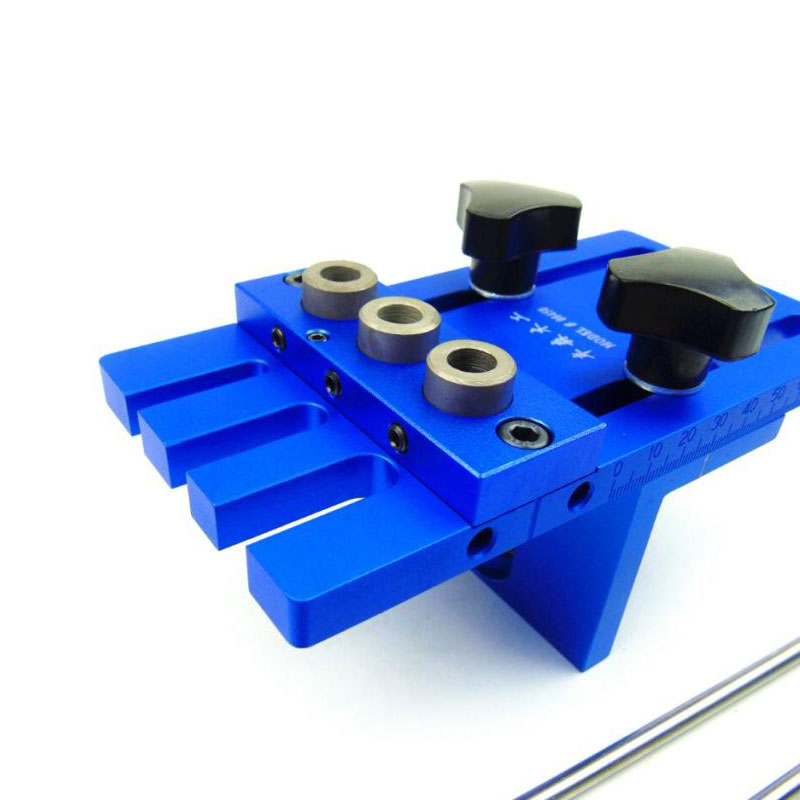

Кондуктор для сверления отверстий под шканты и конфирматы – Инструмент Мастер

Точно и качественно выполнить отверстия в изделиях, изготовленных из натуральной древесины, ДСП, МДФ, металла и других материалов, позволяет такое удобное приспособление, как кондуктор. Таким приспособлением, в частности, активно пользуются специалисты, занимающиеся производством мебели. При этом кондуктор можно как приобрести в серийном исполнении, так и сделать своими руками.

Универсальный кондуктор ползункового типа для сверления отверстий под евровинты и шканты

Как сделать кондуктор для сверла своими руками

Очень часто при ремонте мебели или её сборке нужно точно просверлить отверстия для комфирмата, нагеля и других крепежей. Если сверлить лист ДСП, то простым сверлом сделать это практически невозможно, поскольку отверстие разбивается и не всегда получается сделать прямой угол. Поэтому для таких работ обязательно нужно иметь инструмент, который называется кондуктор.

Классификация кондукторов

функция кондукторов — это обеспечение прямолинейности в сверлении деревянных поверхностей на протяжении всей глубины отверстия.

Такие приспособления в обработке металла используются довольно часто и, как правило, поставляются прямо со станком.

В связи с необходимостью создания подобных отверстий в производстве мебели в большом количестве такие приспособления очень востребованы среди мастеров.

Существуют такие разновидности кондукторов:

• Накладные. Подобный вид не требует фиксации перед началом работы. Они практичны и просты, но пользоваться ими следует только одной рукой, если дрель не установлена на специальную станину. Сделать самостоятельно такой кондуктор можно легко и просто, а использовать необходимо в ДСП плитах.
• Поворотные. С их помощью можно сделать два отверстия в плоскостях, которые прилегают друг к другу. Выполняется такая операция благодаря откидному кронштейну.
• Кондуктор для сверления отверстий под углом. Этот вариант применяется в узкоспециализированных отраслях. С его помощью можно просверлить отверстия под углом. Иногда используется вместе с накидными кондукторами.
• Скользящие. Они предназначены для сверления отверстий в нескольких местах, но при этом первичные установки остаются неизменными. Они в основном используются профессионалами, а для успешной работы необходим небольшой опыт.

Если кондуктор имеет достаточную жёсткость, то его можно использовать не только на ровных плоскостях, но и для кривых труб и т. п. В этом случае он закрепляется с помощью струбцины. Но ни в коем случае ее нельзя использовать для крепления на деревянных поверхностях, так как можно испортить мебель. Его можно купить в магазине, а также сделать своими руками.

Кондуктор по факту является шаблоном для проделывания отверстий, с помощью которого такую работу можно сделать с максимальной точностью. В связи с простотой строения конструкции они часто применяются не только в сферах производства мебели.

В частности, активно используют в сфере машиностроения для сверления отверстий в различных заготовках и т. п. Не стоит забывать и о мебельной индустрии, где такое приспособление используется для разнообразных нужд при сборке мебельной фурнитуры.

Особенности самостоятельного производства

При проектировании кондуктора под конфирмат необходимо правильно рассчитать, какие функции он должен будет выполнять в последующем. Делать его нужно под наиболее часто используемые крепления в доме.

Если такое приспособление требуется мебельщикам для постоянной работы, то лучше купить заводский образец, который отличается большой точностью работы.

К тому же производители зачастую в комплекте прилагают дополнительные крепежи, упоры и шаблоны.

Многие интересуются, как сделать мебельный кондуктор своими руками. Чертежи с размерами являются обязательными для начинающих мастеров, поскольку позволяют сделать конструкцию качественно с первой попытки.

Описание

Изначально следует отметить, что любой, даже самый простой, мебельный кондуктор значительно облегчает труд. На сегодняшний день такие приспособления для сборки мебели и прочих столярных изделий очень широко используются. Не секрет, что описываемые процессы связаны с разметкой под отверстия, нанесение которой требует существенных временных затрат

Также важно учитывать точность. Это наиболее актуально для сверления отверстий под конфирмат и различные втулки. Рассматриваемые шаблоны позволяют экономить время и сокращать трудоемкость процесса сборки столярных конструкций

Имеется в виду исключение необходимости многократного повторения однотипных действий. По сути, кондуктор – это планка, имеющая отверстия и гильзы определенных размеров. Прикладывая эти приспособления, можно сверлить отверстия заданного размера с четким интервалом между ними. Применение подобных шаблонов имеет следующие явные преимущества:

Рассматриваемые шаблоны позволяют экономить время и сокращать трудоемкость процесса сборки столярных конструкций. Имеется в виду исключение необходимости многократного повторения однотипных действий. По сути, кондуктор – это планка, имеющая отверстия и гильзы определенных размеров. Прикладывая эти приспособления, можно сверлить отверстия заданного размера с четким интервалом между ними. Применение подобных шаблонов имеет следующие явные преимущества:

• максимальная скорость сверления;
• упрощение всего процесса;
• предельная точность выполнения работ.

При сборке мебели мастера используют разные кондукторы, которые могут быть листовыми или же реечными. Последние, как правило, применяют при работе с элементами, длина которых превышает 1 метр. Листовые модели являются оптимальным решением при разметке мелких элементов. Кстати, в продаже можно найти также комбинированные варианты.

Кондукторы изготавливают из разных материалов, в перечень которых входят металл, дерево, пластик, а также ДСП, ДВП и прочее

При этом важно учитывать существование определенных стандартов. Так, отверстия шаблона располагаются от края изделия не более чем на 8 мм, а расстояние между ними должно составлять от 32 мм. Важным конструктивным элементом кондуктора являются его опоры, отвечающие за жесткую фиксацию устройства

Подобные опоры могут быть плоскими, сферическими или же насеченными. Выбор конкретных моделей напрямую зависит от особенностей эксплуатационных условий

Важным конструктивным элементом кондуктора являются его опоры, отвечающие за жесткую фиксацию устройства. Подобные опоры могут быть плоскими, сферическими или же насеченными. Выбор конкретных моделей напрямую зависит от особенностей эксплуатационных условий.

Стоит учесть, что в промышленных условиях при производстве мебельных и прочих столярных конструкций используются профессиональные кондукторы. Одной из их отличительных черт является наличие целого арсенала дополнительных приспособлений, которые существенно упрощают и максимально ускоряют выполнение работ. В таких случаях, как правило, стоимость инструмента не играет ключевую роль. Иначе складывается ситуация с небольшими мастерскими и частниками, специализирующимися на выпуске мебели. Для них финансовая сторона вопроса при приобретении оборудования стоит на лидирующих позициях.

Требования к физическому состоянию кондуктора

Для того чтобы 8-12 часов (столько длится смена) проводить в салоне троллейбуса, постоянно перемещаясь из одного его конца в другой, кондуктор должен быть физически выносливым человеком. Он не должен бояться ни жары летом, ни мороза зимой, ни сквозняков круглый год. А еще хороший специалист:

• говорит на языке пассажиров (это значит, что он не падает в обморок от обилия нецензурной лексики);
• с детьми и интеллигентными пассажирами общается вежливо и культурно;
• не боится требовать оплату с подвыпивших буянов и хулиганствующих подростков;
• при случае может разрядить атмосферу удачной шуткой.

Эти требования не прописаны в инструкциях, необходимые навыки приобретаются только в процессе работы.

Выбор модели для изготовления

Кондукторы промышленного производства бывают узкоспециальными и универсальными. Шаблоны первого вида используются для выполнения определенных операций на типовых деталях. Универсальные устройства подходят для работы с разными материалами и объектами различной конфигурации.

По конструктивным особенностям и функциональным возможностям кондукторы делятся на следующие типы:

• накладные — при использовании их прикладывают к поверхности в нужной области, фиксируя зажимами или придерживая рукой. Применяются для сверления отверстий в плоских деталях;
• поворотные — рабочая часть движется как в вертикальной, так и в горизонтальной плоскостях. Используется при работе с элементами сложной геометрической формы и для создания отверстий, ось которых должна располагаться под углом;
• опрокидываемые — применяются для создания отверстий в перпендикулярных плоскостях.

Кондукторное устройство может быть специально создано под определенный вид крепежа: шканты, конфирматы, винты, уголки. Существуют приспособления для упрощения процесса установки фурнитуры.

По типу фиксации мебельные кондукторы могут быть скользящими или закрепляемыми. Первые свободно передвигают по поверхности при необходимости, вторые жестко фиксируют в нужном месте. Наличие регулировочного механизма поможет совместить устройство с заготовками разного вида.

Для крупных производителей мебели наличие разнообразия дополнительных приспособлений играет решающую роль, так как они существенно сокращают временные затраты. В данном случае не имеет особого значения стоимость инструментов. Совсем другой подход к приобретению нужного оборудования у тех, кто имеет небольшое производство по изготовлению мебели или у самостоятельных мастеров, изготавливающих определенные виды мебели. В этом случае изготовить мебельные шаблоны своими руками оказывается существенно дешевле и практичнее. Выбор нужных вариантов, сложности приспособления определяется не только производственной необходимостью, но также мастерством и опытом производителей мебели.

НакладнойПоворотныйУниверсальный

Как сделать кондуктор своими руками

Так как разновидностей кондукторов много, поэтому будем рассматривать оригинальную конструкцию и аналог соответственно. И так начнем.

Кондуктор для перпендикулярного сверления

Его главное назначение получение отверстий в толстых заготовках, под углом 90. По сути — это набор втулок объединенных в одном корпусе. Обычно это накладные кондуктора, которые широко применяются при сборке мебели.

Стоит приложить устройство к поверхности и можно приступать сразу к сверлению, без кернения. Есть один минус, приспособление следует крепко держать, а особенно в начале работы. Потому что от вибрации, приспособление может сместиться.

Данного типа кондукторы, можно сделать своими руками.

1. В качестве основы можно использовать деревянный брусок, кусок текстолита, арматуру с квадратным сечением 10х10 мм.
2. Поверхность хорошо обрабатываем, зачищаем и приступаем к разметке.
3. Следует учесть то, что центр отверстий должен располагаться в 8 мм. от края заготовки. Это связанно с тем что 8 мм. это половина толщины листа ДСП.
4. Согласно стандартам между центрами отверстий должно быть ровно 32 мм.
5. После этого в этих центрах делаем отверстия диаметром 5 мм.

Самодельный кондуктор можно использовать, но для более удобного применения следует сконструировать упор, для этого используют металл шириной 23-25 мм. и толщиной 1 мм., после чего лист сгибают под углом 90 и крепят к кондуктору. Также в основание кондуктора, можно вставлять втулки разных диаметров.

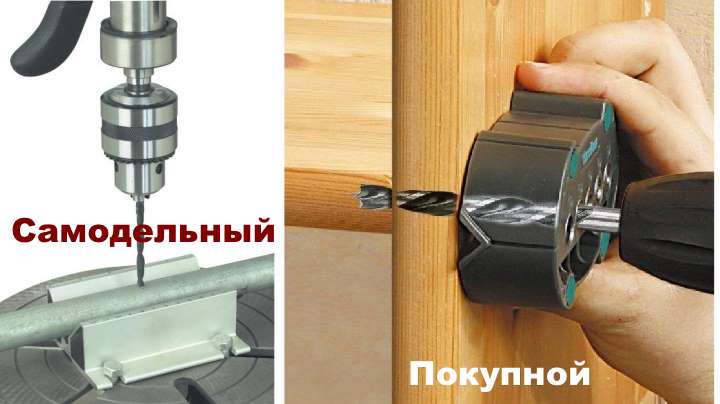

Кондуктор для труб и цилиндрических заготовок

Все знают, что сделать отверстие в покатой поверхности проблематично, конец сверла постоянно соскакивает. Данный вид кондукторов, фиксируется в заданном положении и позволяет работать с высокой точностью.

Такой вид кондукторов, можно сделать быстро и самостоятельно.

1. Для этого нам понадобится брусок из твердых пород дерева, распущенный по диагонали. И кусок фанеры крепим к краю бруска с помощью саморезов.
2. Потом делаем отверстия нужного диаметра в деревянном бруске.

Вот и все кондуктор готов к работе. Для того чтобы отверстия меньше разбивались, их можно усилить металлическими гильзами, которые выполняются из круглых труб разного диаметра.

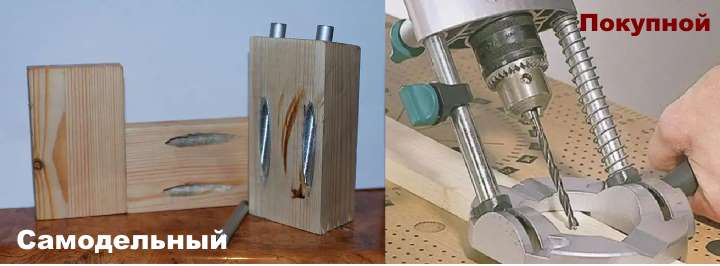

Кондуктор для сверления отверстий под углом

Данный вид сверления мало где применяется.

Подойдет, когда удержать дрель или шуроповерт под нужным углом практически невозможно.

Здесь следует отметить, что в изделиях из металла такой вид отверстий делается только фрезой. А что касается деревянных изделий, то существуют готовые решения в виде комплектов.

Применять данные кондукторы вы просто, прижимаем заготовку плотно к основанию, выставляем заданную высоту и в итоге получаем ровные и красивые косые отверстия под углом. Да если нам нужно не сквозное отверстие, то незабываем на само сверло надеть кольцо-упор.

Своими силами данный вид устройства изготовить сложно и проблематично. Есть достаточно простые способы и варианты, но они не отличаются точностью. Так, например, на подготовленную наклонную поверхность кладется дрель и сверлится под полученным углом наша заготовка, как мы понимаем точность очень сильно страдает.

Кондуктор для сверления отверстий под шканты

Их основное предназначение соблюсти соосьность отверстий, в последующем в которые будут установлены шканты. То есть когда вы прикладываете, кондуктор к обеим сторонам изделия, вы получаете идеальный стык.

Как вы понимаете, данный вид кондукторов можно сделать самостоятельно. Если у вас поток заготовок с одинаковой геометрии, вам удобно будет использовать накладной шаблон. В качестве шаблона желательно использовать оргалит или другой прозрачный материал (пластик).

Наносим разметку и высверливаем отверстия. Желательно в отверстия забить трубки из латуни или меди, чтобы сверло не разбивало калибровочное отверстие.

Универсальное приспособление

Когда вы используете заготовки различных форм и размеров, то вам потребуется универсальное приспособление. Самое интересное, что данное приспособление можно сделать из подручных материалов.

1. Для этого нам понадобится фанера, толщиной около 15 мм.
2. Делаем три одинаковые заготовки.
3. По краям делаем отверстия, в которые устанавливают шканты в качестве ножек.
4. Делаем одно отверстие посередине, которое армируем металлической трубкой.
5. Делаем три металлических планки с симметрично расположенными отверстиями, они будут выполнять функцию плеча. Эти плечи отвечают за линейность отверстий будущего кондуктора.
6. В заготовках из фанеры делаем пропилы и устанавливаем металлические плечи, все закрепляем. Наш универсальный самоцентрирующийся кондуктор готов.
