Вибратор для бетона, своими руками сделанный из электродрели
Чтобы создать подобное приспособление, потребуется:
- электродрель;
- сварочный агрегат;
- набор сверл;
- ножовка;
- металлическая труба;
- круглый металлический стержень;
- прямоугольный стержень;
- подшипники;
- резиновая трубка;
- втулка;
- гибкий стержень;
- защитный кожух.
Схема поверхностного вибратора.
Главной движущей силой устройства будет самая обыкновенная дрель. Ее можно отыскать практически в каждом доме. Основной целью изготовления вибратора для бетона своими руками станет получение такого приспособления, где вращательное движение становится колебательным.
Насадкой будет обыкновенная труба длиной 50 мм. Ее диаметр берется в пределах 40 мм. Для изготовления внутренней оси используется металлический стержень диаметром, не превышающим 14 мм. К нему приваривается стальная прямоугольная пластина. Ее ширина должна быть максимально 20 мм. При помощи пластины все приспособление можно будет сдвигать в разные стороны и сохранять вибрацию.
Изготовленную центральную деталь фиксируют внутри трубки. Для этого применяют подшипники, которые позволят ей свободно вращаться.
Небольшой совет.
Это связано с тем, что им придется испытывать большие нагрузки. Один конец стержня просверливается насквозь. К нему прикрепляется привод.
Подшипники необходимо закрыть, чтобы на них не попадала грязь и не происходило оседание пыли. Качество защиты влияет на долговечность работы вибратора.
Следующим шагом работы будет обрезка стержня. Желательно оставить небольшой припуск. Обычно он составляет 10 мм. Стержень будет представлять собой носовой отдел вибратора для бетона, своими руками сделанного.
Вибраторы: а – глубинный вибратор с гибким валом, б – глубинный ручной вибратор, в – виброплощадка, г – схема перестановки вибраторов, д – пакет вибраторов.
Затем берется прочная стальная втулка, которая насаживается на окончание вибратора. В результате закрывается вся вращательная часть приспособления.
После этого берется плотная резиновая трубка совместно с гибким внутренним стержнем. Эти детали также могут иметь свободное расположение. Они применяются для изготовления эксцентрической оси, соединяющей дрель с насадкой. В результате возникает ее вибрация. Иногда изготовление данной конструкции связано с некоторыми техническими сложностями. Чтобы облегчить работу, можно воспользоваться тросиком от спидометра автомобиля.
На ось насаживается трубка. С каждого конца должно оставаться 45 мм. Когда стержень вращается, возникает вибрация. Таким образом, происходит работа устройства.
Одна сторона стержня вставляется в приготовленную втулку и упирается в вал сердечника, где имеется просверленное отверстие. Все это плотно соединяется. Затем забивается втулка, которая должна упереться в подшипник, надежно укрыв соединительное место.
На заключительной операции шланг сажается на втулку, плотно закрепляется хомутом. Наконечник закрывается защитным кожухом. Можно считать, что работа закончена, получился вибратор для бетона, выполненный из дрели.
Вибростол – особенности конструкции
Площадка, предназначенная для вибрационной формовки, представляет собой механизм, состоящий из следующих элементов:
стальной рамы. Она представляет собой массивную металлоконструкцию из вертикальных стоек, к которым жестко приварены перемычки; рабочей плиты. Она представляет собой горизонтальную основу с буртиком по верхнему контуру, ограничивающим подвижность форм; вибрационного двигателя
Устанавливая двигатель для вибростола своими руками, нужно обратить внимание на массу эксцентрика, передающего плите колебания; подвижного узла крепления. Он обеспечивает соединение плиты со станиной. Представляет собой четыре пружинных элемента, установленных в стаканах; пускового автомата
Он выполняет функции подачи и отключения напряжения на вибродвигатель, а также защищает от тепловых перегрузок
Представляет собой четыре пружинных элемента, установленных в стаканах; пускового автомата. Он выполняет функции подачи и отключения напряжения на вибродвигатель, а также защищает от тепловых перегрузок.
Решая, как сделать самому вибростол, следует обратить внимание на его рабочие характеристики. Из чего состоит устройство вибростола. Из чего состоит устройство вибростола
Из чего состоит устройство вибростола
Главные параметры, влияющие на эффективность уплотнения и качество изготавливаемой продукции:
- амплитуда колебательного движения;
- частота вращения вала вибромотора.
Для обеспечения оптимальных характеристик необходимо:
- правильно подобрать конструкцию эксцентрика;
- выбрать место крепления вибрационного привода;
- укомплектовать площадку электродвигателем расчетной мощности.
Подбор оптимальных режимов производится экспериментальным путем.
Технология изготовления шлакоблоков
Можно выполнить операцию и вручную, но она очень трудоемка и не каждому придется по силам. Единственным внешним условием является плюсовая температура окружающей среды (так как в компонент смеси входит вода).
После приготовления раствора его необходимо засыпать в формы. Они могут быть как без пустотообразователей, так и с их наличием. Обычные размеры форм – 390х190х188.
За этим следует фаза уплотнения смеси. Эта операция производится при помощи пресса и вибрации. Вибропрессование обычно длиться не более полминуты, в крайнем случае (при использовании наиболее простых конструкций вибропрессов) – до полутора минут. Когда форма уже достаточно уплотнена, ее извлекают и оставляют на специальном поддоне или, в крайнем случае, на полу.
Затвердения шлакоблока. Для того чтобы получить уже готовый к использованию продукт, не требуется каких-то специальных условий. Естественная температура окружающей среды (желательно – не ниже 20 градусов) позволит шлакоблоку приобрести свойства и характеристики, при которых материал применяется в строительстве.
Застывание шлакоблоков обычно ограничивается 100 часами, но, по сути, оно зависит от самой консистенции материала и может варьироваться. Добавление веществ, вроде фулерона или релаксола, значительно сократит время затвердевания. Для того чтобы шлакоблок не пересох, необходима максимальная влажность воздуха.
Складирование готового материала. После окончания технологического процесса шлакоблоки отправляются на склад, где окончательно набирают прочность.
Как делают шлакоблоки на специальном станке для их производства, расскажет видео:
Частота и цикл использования вибромотора
В первую очередь необходимо определиться с частотой вибрации двигателя. Она может варьироваться от 750 до 3000 об/мин. Также может быть необходима высокая частота с маленькой амплитудой, или же низкая частота вибраций с большой амплитудой. В строительстве, как правило, применяются вибромоторы с высокой частотой вибрации от 2 до 3 тысяч оборотов в минуту. При этом очень многое зависит от размеров и веса установки.
Чем частота выше, тем больше конструкция установки подвергается усталостным напряжениям, следовательно, сталь силового каркаса должна быть прочнее и толще. Если превысить допустимый предел по частоте, то конструкция быстро деформируется. При этом необходимо учесть также и цикл работы установки. При большой нагрузке и при частом использовании виброустановки не рекомендуется применять двигатель с частотой более 1500 оборотов в минуту.
Как сделать вибродвигатель своими руками
Для создания более плотной массы бетона в основах под дом и других конструкциях из него, используются вибромоторы погружного или поверхностного типа, мощность которых составляет от 1 до 1,5 кВт, работа в сети 220 В. Чертежи вибромотора можно найти в свободном доступе на просторах интернета. Для его изготовления необходимы:
- Ручки для направления, удерживания, переноса устройства.
- Электродвигатель необходимой мощи.
- Эксцентриковый дебаланс.
- Кабель питания.
- Основания нужных габаритов.
Какова мощность? Для того чтобы сделать вибромотор погружного типа необходимо применить перфоратор силой не меньше 1,5 кВт.
Также потребуется прут из метала нужной длины, пластина из метала диаметром примерно 60 мм. К торцу прута или арматуры крепится пластина при помощи сварки, другой торец нужно обточить таким образом, чтобы была возможность закрепить его в хвостовой зоне перфоратора.
Механизм способен уплотнять бетон при помощи вращательных и поступательных движений. Пузыри воздуха, которые образуются в бетоне, удаляются быстро и без проблем. Положение вибратора нужно изменять каждые 2-3 минуты.
Вибромотор на 220 Вольт своими руками
Вибродвигатель данного типа работает при помощи воздействия на бетон через опорную поверхность действующего элемента.
Оборудование
Чтобы его изготовить необходимо следующее оборудование:
- перфоратор малых размеров;
- электродрель.
Чтобы работа была качественной, хватит мощности на уровне 1–1,5 кВт.
Инструмент
Для конструкции с маневренным валом нужны:
- дрель с электроприводом;
- труба из нержавейки;
- металлический трос в защитном кожухе;
- ось из стали;
- шарикоподшипники – 2 шт.
В трубе необходимо составить два подшипниковых узла, на внутренней обойме которых поставлен стержень из стали с эксцентриком.
Он совмещается с дрелью при помощи эластичного троса.
Во время вращения вала появляется колебание насадки, и как результат, повышается плотность бетона.
Вибромотор своими руками для вибростола
Составляющие вибрационного стола:
- силовая металлическая конструкция наподобие рамы;
- столешница, зафиксированная на опорном станке;
- электропривод – вибродвигатель;
- пружины, которые нужны для взаимодействия площадки с рамой из стали;
- пульт управления, установлен на станке.
Плотность бетона достигается при соблюдении таких условий:
- понижение амплитуды вибрации;
- ритмичная вибрации площадки.
Чтобы этого достичь, нужно точно подогнать вес груза, установить координаты соединения привода, подобрать набор характеристик вибродвигателя. Мотор нужно аккуратно зафиксировать на раме механизма и подсоединить кабелем к пульту управления.
Существуют разные версии качественного исполнения, которые различаются местоположением груза.
Один может устанавливаться на валу двигателя, а также функционировать автономно. Второй вариант предусматривает передачу крутящего момента при помощи ременной передачи.
Вибромотор на основе перфоратора
Он имеет простую конструкцию, изготавливается из таких деталей:
- стержень из стали;
- шайба торцевая.
Шайба крепится при помощи сварки в торце бруска, а его длина отвечает глубине формы. Работа устройства реализовывается при возвратно-поступательном ходе рабочего органа. Пика прикасается к дну на формы и влияет на бетонную массу, проявляя себя как ключ вибраций.
При выполнении мероприятий, связанных с благоустройством территории частного дома или дачного участка, возникает необходимость в использовании изделий из бетона. Их, конечно, можно приобрести в специализированных магазинах. Однако имеется возможность сэкономить финансовые ресурсы, если самостоятельно изготовить тротуарную плитку и бордюры. Для этого потребуется оборудование для вибрационного уплотнения смеси, включающее вибродвигатель. Остановимся на сфере использования, назначении, устройстве. Рассмотрим характеристики, а также технологию изготовления.
Разновидности инструментов
В зависимости от области применения, инструменты делятся на такие виды:
| Тип | Описание |
|---|---|
| Глубинные или внутренние | Погружаются в бетонный раствор. Вибрация передается посредством вибробулавы встроенной в корпус. |
| Наружные | Крепятся к опалубке при помощи болтов. Передача вибрации происходит через опалубку. |
| Поверхностные | Монтируются в верхнюю часть уложенного бетонного раствора. Вибрация передается через рабочую поверхность. |
В зависимости от принципа работы, выделяют такие приспособления:
- Ручной глубинный вибратор. Применяется при возведении колонных и цокольных сооружений. Для использования особые навыки не нужны. Прост в транспортировке.
- Высокочастотный глубинный вибратор. Применяется в быту и масштабном строительстве. Пользуется огромной популярностью как среди новичков, так и профессионалов. Мотор расположен в вибробулаве. Уплотнение получается качественным. Для полноценного функционирования требуется внешний преобразователь.
Основными конструктивными элементами вибраторов с гибкими и механическими валами являются:
- Электрический двигатель. Главная составляющая агрегата. В редких случаях производитель оснащает свои приборы бензиновыми или дизельными моторами. Движок транспортирует силу вращения на гибкий вал.
- Гибкий вал. Предназначен для передачи вращательной силы на виброиглу.
- Вибронаконечник или виброигла. Данные составляющие вращаются и вибрируют, что позволяет добиться необходимого результата.
На рынок поступают глубинные портативные и пневматические устройства, которые отличаются работоспособностью, износостойкостью, высокой надежностью и долговечностью. Для работы необходимо приобрести компрессор для подачи сжатого воздуха. Что касается глубинных вибраторов, то они оснащаются дизельным, бензиновым или электрическим двигателем.
Вибрационный механизм
Самое простое устройство для создания вибрационных колебаний можно сделать из отрезка металлического круга диаметром 40-65 мм. Для этого параллельно его оси по всей длине просверливается отверстие диаметром 12-14 мм. Оно должно быть смещено от центра примерно на половину радиуса. В это отверстие нужно вставить металлический пруток соответствующего диаметра и жестко закрепить его с помощью гаек.
На этот же вал-пруток с обеих сторон устанавливаются подшипники или бронзовые втулки, закрепленные на приваренных к швеллеру стойках. Высота стоек зависит от диаметра вибрационного валика. Со стороны ременной передачи закрепляется шкив для передачи на вибратор вращательного движения от электродвигателя. Вращаясь с высокой скоростью, этот валик со смещенным центром тяжести будет создавать колебательные движения и передавать их через стойки на вибрационную платформу.
Схема электрической вибротрамбовки.
Можно использовать вибрационный механизм заводского изготовления. Это обеспечит более высокий уровень надежности машины, но повлечет за собой дополнительные расходы.
Самодельный вибродвигатель для бетона
Для уплотнения бетонной массы в фундаменте и других железобетонных конструкциях применяются вибродвигатели поверхностного типа или же погружного. Для поверхностного вибратора подойдёт вибродвигатель мощностью от 1 до 1,5 кВт, работающий в сети 220 В. Его схема показана ниже, а состоит он из:
Ручки для удерживания, направления и переноса устройства.
Электродвигателя достаточной мощности.
Кабеля питания.
Эксцентрикового дебаланса.
Основания необходимого размера.
Профессиональные модели вибродвигателей имеют регулируемый эксцентрик, который позволяет настраивать амплитуду вибраций и силу, с которой производится уплотнение. Эксцентрик закрепляется на выходном валу электродвигателя. Для этого к валу жёстко фиксируется кронштейн, а к нему в свою очередь крепят дебаланс на резьбовое соединение. Ослабив резьбу, можно отрегулировать положение эксцентрика по отношению к валу электродвигателя, таким образом изменив амплитуду работы устройства.
Детали конструкции, чертежи, материалы и порядок изготовления
Применение вибромоторов

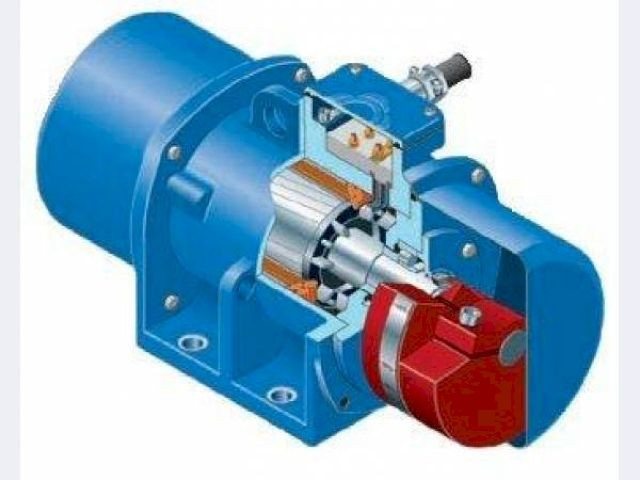

Основой любой виброустановки служит вибрационный двигатель. Виброустановка может пригодиться не только для изготовления бетонных конструкций, но для просеивания сыпучих строительных материалов, зерна и так далее. В зависимости от того, зачем нужна вибрация, выбираются основные параметры, по которым довольно несложно сделать вибродвигатель своими руками.
При этом нужно различать два типа вибраторов — для уплотнения бетона и для изготовления бетонных формовых изделий, на вибростол. Независимо от целей применения устройства, при постоянной эксплуатации будет выгоднее купить готовый вибратор, изготовленный в промышленных условиях. Если же говорить о штучном производстве или постройке одного единственного дома, то самодельное устройство будет самым недорогим вариантом.

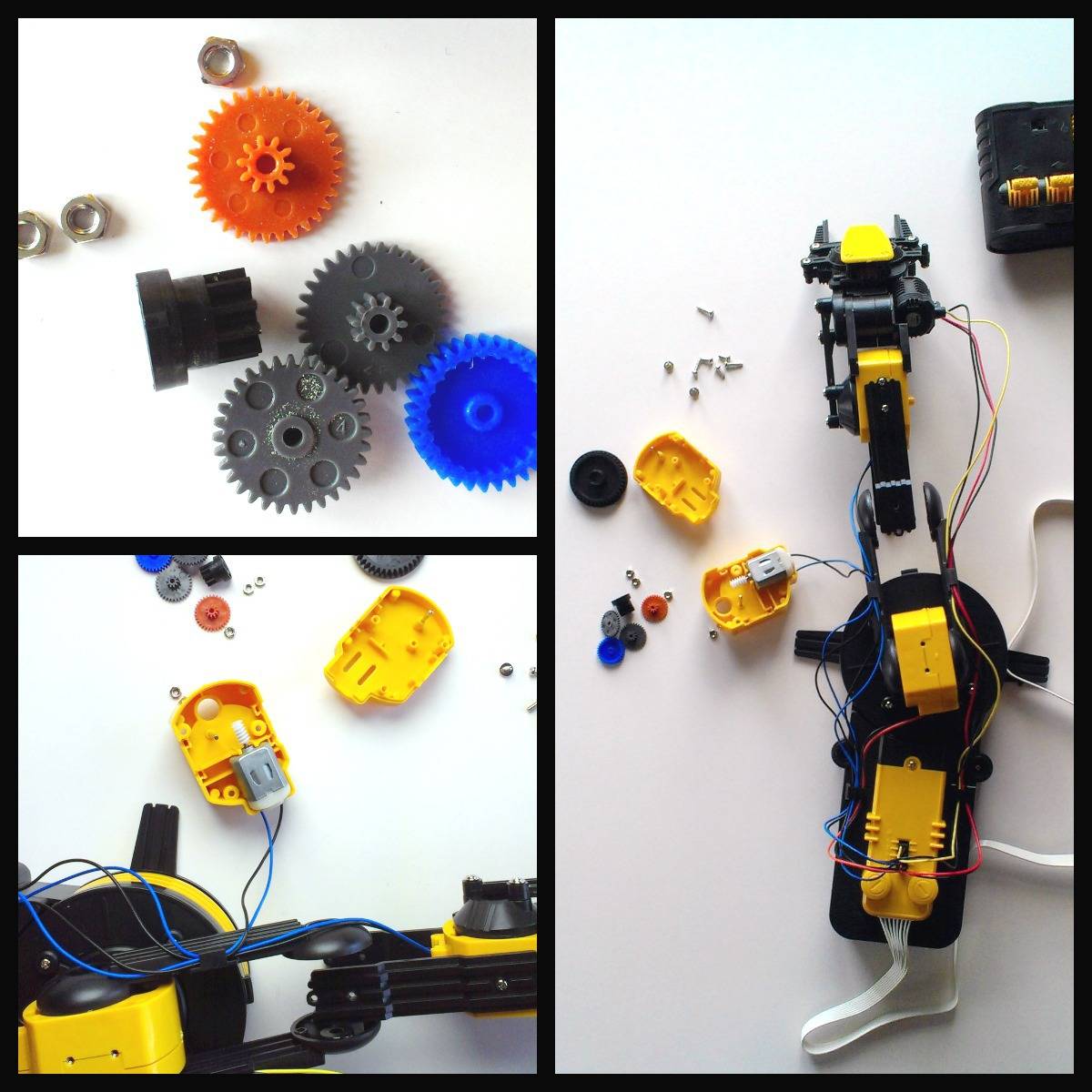

Что можно воспитать благодаря данному набору?
Мало того, что у меня нашлись общие темы для общения с совершенно незнакомыми людьми, но мне также удалось самостоятельно не только собрать, но и починить игрушку! А значит, я могу не сомневаться: с моим роботом всегда всё будет ок. И это очень приятное чувство, когда речь идёт о любимых вещах.
Мы живём в мире, где мы страшно зависим от продавцов, поставщиков, сотрудников сервиса и наличия свободного времени и денег. Если ты почти ничего не умеешь делать, тебе за всё придётся платить, и скорее всего — переплачивать. Возможность починить игрушку самому, потому что ты знаешь, как у неё устроен каждый узел — это бесценно. Пусть у ребёнка такая уверенность в себе будет.
Самодельная виброплита
Заводские установки для трамбовки стоят немало. Поэтому некоторые мастера предпочитают изготовить виброуплотнитель самостоятельно. Этот процесс потребует навыков владения сваркой и наличия небольшого набора инструментов.
Преимущества самоделки
Стоимость устройства, изготовленного самостоятельно, гораздо ниже, чем у готового оборудования. По внешнему виду оно напоминает мотоблок с вибромоторчиком. Качество и долговечность обеспечиваются простотой конструкции. Эффективность такого вибратора не ниже, чем у покупного, а бывает и выше. Достоинства самодельной виброплиты:
- Полное соответствие условиям работы, для которых она изготовлена, позволяет качественно выполнять назначенные функции.
- Хозяин выбирает сам, какую сделать виброплиту: с электродвигателем или ДВС.
- О собственной безопасности тоже каждый беспокоится самостоятельно. Поэтому все нужные системы защиты будут предусмотрены и установлены.
- Наличие собственного устройства позволит выбирать время и место работы по своим обстоятельствам.
Выбор тягового устройства
В первую очередь необходимо решить вопрос, какой вид топлива предпочесть. Это может быть изготовленная своими руками виброплита на 220 В, однако её использование будет ограничено. Дизельный мотор слишком шумный и тяжёлый, поэтому предпочтительнее остановиться на бензиновом двигателе. Такой привод позволит производить уплотнение земли, песка, насыпных строительных материалов, плитки и асфальтных покрытий.
Для обеспечения приемлемого качества уплотнения подойдёт одно — или двухцилиндровый двигатель. На рынке их немало. В более дорогой категории наибольшей популярностью пользуются модели от Honda и Kipor, а также дешёвые Lifan, DDE и Champion.
Материалы и приспособления
Все, что нужно для постройки виброплиты с бензиновым двигателем, обычно имеется рядом или недорого приобретается на рынке. Материалы, которые предполагается использовать:
- Бензиновый мотор.
- Металлический лист размером 0, 80 на 0, 45 метра и толщиной 8— 0 миллиметров.
- Два куска швеллера.
- 4 болта на 12.
- Трубка для рукоятки — подбирается по размеру ладони.
- Амортизаторы от автомобильного мотора.
- 2 колеса.
В крайнем случае имеется такая услуга, как прокат инструментов. Аренда необходимого оборудования обойдётся недорого. Приспособления, нужные для работы:
- Аппарат для сварки и электроды.
- УШМ и диски к ней.
- Сверловочное приспособление (дрель или станок).
- Молоток или небольшая кувалда.
- Линейка, мел или чертилка, рулетка.
- Защитные средства: маска сварщика, очки, перчатки.
Изготовление вибростола
В первую очередь изготавливается рабочая площадка. Края листового металла необходимо загнуть на 30 40 градусов относительно земли. Для этого поверхность пластины нужно надпилить в 10 сантиметрах от края, глубиной не более половины её толщины. Затем согнуть по линии надреза молотком. Швы на местах сгибов необходимо обварить для жёсткой фиксации. Такая конструкция подошвы позволит будущей виброплите скользить по поверхности, а не зарываться в неё.
Наиболее ответственный момент — приваривание швеллеров к подошве. Их нужно вымерять точно по размеру плиты и приварить, ориентируясь на центр — так, чтобы между ними было 70— 00 миллиметров. Чтобы плиту не повело, перегревать свариваемый материал не следует. Для крепления необходимо разметить швеллер по крепёжу мотора. Его можно просто приложить к полозьям из швеллера и нанести точки мелом или маркером. Можно также замерить эти расстояния рулеткой. После просверливания отверстия двигатель ставится на место и крепится болтами.
Что такое виброплита?
Для чего нужна виброплита
Неотъемлемыми для строительных работ являются процессы уплотнения различных сыпучих оснований. Например, щебня, песка, грунта и других подобных материалов.
В основном это этапы подготовки к заливке бетона, асфальта, укладке плитки или возведению фундамента.
С целью механизации процесса утрамбовки используются так называемые виброплиты. Механизм их действия достаточно прост.
Устройства создает колебания под действием, которого мелкие частицы уплотняющегося слоя сбиваются максимально близко друг к другу, лишний воздух вытесняется и на финише получается ровное основание необходимой плотности.
Покупать подобную машину для себя достаточно невыгодно. Гораздо выгоднее обойдется самодельная виброплита.
Конструктивное устройство механизма
На весомую платформу крепится вибратор, а над ним устанавливается двигатель. Два последних узла соединяются муфтой и клиноременной передачей.
Вращательные движения двигателя преобразуются в колебательные с помощью вибратора и передаются тяжелой платформе, которая в свою очередь воздействует на утрамбовываемую поверхность.
Функция заднего хода устройства обеспечивает возможность выполнять работы в узких траншеях и котлованах.
Саму плиту выполняют из стали либо чугуна, желательно хорошего качество. В противном случае срок службы устройства значительно сокращается, на поверхности основания появляются трещины.
Размер рабочей поверхности плиты влияет на давление, оказываемое механизмом на утрамбовываемый слой. Плита меньшей площадью лучше утрамбовывает грунт.
Важно! Для достаточного уплотнения асфальта аппарат должен иметь не меньше 10кН. Плитку лучше укладывать с помощью плиты весом 75-90 кг и усилием 18-20кН.
Плотность финишного слоя зависит от вибрационного усилия
Чем оно выше, тем лучше утрамбовывается материал
Плотность финишного слоя зависит от вибрационного усилия. Чем оно выше, тем лучше утрамбовывается материал.
Варианты комплектации виброплит
Классификация по питанию
- электрическую,
- дизельную и
- бензиновую виброплиту.
Электрическая. Наиболее экономичная считается электрическая. Именно такую рекомендуют собирать своими руками для собственного хозяйства.
Тем более что по техническим характеристикам виброплиты с электродвигателем ничем не уступают своим конкурентам. Минусом только можно считать условие наличия доступной электросети.
Бензиновая. Обойдется дороже чем электрические, но дешевле, чем дизельные.
Однако топливо для дизельных будет выгоднее покупать, хотя сам мотор выйдем самым дорогим из трех описанных.
Так же его недостатком будет и высокий шум, снижающий комфорт в работе.
Мощность установленного двигателя должна быть достаточной для работы с тяжелой плитой. Иначе последняя будет грузнуть в сыпучем материале.
Классификация по массе
Масса виброплиты будет первоопределяющей для подбора комплектующих узлов, если делать механизм самостоятельно.
Выделяют:
- Легкие плиты. Весом 75 кг. Для обработки слоя толщиной до 15 см. Такие плиты применяются для проведения ландшафтных работ, укладки тротуарной плитки, демпфирующих полиуретановых ковриков.
- Универсальные плиты. Их вес колеблется от 75 до 90 кг. Максимальный слой, подлежащий обработки 25 см. Их используют для ландшафтных работ, ремонта покрытий дорог, в том числе ямочный ремонт на асфальте.
- Среднетяжелые. Вес 90-140 кг. Толщина обрабатываемого слоя до 60 см. Применение — укладка дорожного покрытия слоями, засыпка траншей по периметру фундамента.
Классификация по направлению движения
По направлению движения в процессе утрамбовки виброплиты бывают прямыми и реверсными.
Прямые могут двигаться лишь вперед, и в случае необходимости второго прохождения по утрамбовываемому слою такую машину придется разворачивать. А это пусть и небольшие, но все же потери времени.
Реверсные виброплиты могут двигаться как вперед, так и назад. Они дают более высокую производительность. Обычно реверсом наделяются устройства с плитами весом более 100 кг.
Дополнения в комплектации
Дополнительным плюсом будет если виброплита оснащена системой орошения.
Она защищает агрегат от прилипания с утрамбовываемой поверхности. В них следует тщательно оберегать двигатель от попадания воды.
Ремни и муфты должны быть защищены специальными кожухами.
Так мелкие частицы сыпучих материалов не будут забиваться в механизм, и сама машина прослужит гораздо дольше.
Вибродвигатель для вибростола
Ещё проще сделать вибродвигатель для вибростола, на котором изготавливают тротуарную плитку, шлакоблоки, бордюрный камень. В зависимости от режима использования установки, подбирают необходимый электродвигатель по частоте вращения вала. Для изготовления плитки и блоков на вибростоле подойдёт любой двигатель, но в отличие от наружного бетонного вибратора, на вал двигателя нельзя устанавливать эксцентрик. Дело в том, что силуминовый корпус бытового электромотора (в отличие от промышленных вибромоторов) может не выдержать нагрузки и довольно быстро выйдет из строя.
Для изготовления вибродвигателя такого типа придётся использовать дополнительный вал с эксцентриком, который и будет жёстко крепиться к вибростолу. Дебаланс на валу крепится по той же схеме, что и в поверхностном вибраторе для бетона, а двигатель может закрепляться отдельно на каркасе установки, а передавать вращение на вибрационный вал через обычную ременную передачу.
Так можно недорого и быстро изготовить вибродвигатель для любых целей самостоятельно, за короткое время и без значительных финансовых затрат. А сэкономить можно порядочно, поскольку цена заводского вибродвигателя на 220 В Ярославского завода — от 10 000 рублей в зависимости от мощности. Удачной всем работы!
Troubleshooting
Решив попробовать подвигать рукой по максимальной амплитуде, удалось добиться характерного треска и отказа функциональности механизма мотора в локте. Сначала это меня огорчило: ну вот, новая игрушка, только собрана — и уже больше не работает.
Но потом меня осенило: если ты сам её только что собрал, за чем же дело стало? =) Я же прекрасно знаю набор шестерёнок внутри корпуса, а чтобы понять, сломался ли сам мотор, или просто недостаточно хорошо был закреплён корпус, можно не вынимая моторчика из платы дать ему нагрузку и посмотреть, продолжатся ли щелчки.
Вот тут-то мне и удалось почувствовать себя настоящим робо-мастером!
Аккуратно разобрав «локтевой сустав», удалось определить, что без нагрузки моторчик работает бесперебойно. Разошёлся корпус, внутрь выпал один из шурупов (потому что его примагнитил моторчик), и если бы мы продолжили эксплуатацию, то шестерёнки были бы повреждены — в разобранном виде на них была обнаружена характерная «пудра» из стёршейся пластмассы.
Очень удобно, что робота не пришлось разбирать целиком. И классно на самом деле, что поломка произошла из-за не совсем аккуратной сборки в этом месте, а не из-за каких-то заводских трудностей: их в моём наборе вообще обнаружено не было.
Совет: первое время после сборки держите отвёртку и плоскогубцы под рукой — могут пригодиться.
Как сделать вибродвигатель своими руками
Для создания более плотной массы бетона в основах под дом и других конструкциях из него, используются вибромоторы погружного или поверхностного типа, мощность которых составляет от 1 до 1,5 кВт, работа в сети 220 В. Чертежи вибромотора можно найти в свободном доступе на просторах интернета. Для его изготовления необходимы:
- Ручки для направления, удерживания, переноса устройства.
- Электродвигатель необходимой мощи.
- Эксцентриковый дебаланс.
- Кабель питания.
- Основания нужных габаритов.
Какова мощность? Для того чтобы сделать вибромотор погружного типа необходимо применить перфоратор силой не меньше 1,5 кВт.
Также потребуется прут из метала нужной длины, пластина из метала диаметром примерно 60 мм. К торцу прута или арматуры крепится пластина при помощи сварки, другой торец нужно обточить таким образом, чтобы была возможность закрепить его в хвостовой зоне перфоратора.
Механизм способен уплотнять бетон при помощи вращательных и поступательных движений. Пузыри воздуха, которые образуются в бетоне, удаляются быстро и без проблем. Положение вибратора нужно изменять каждые 2-3 минуты.
Вибромотор на 220 Вольт своими руками
Вибродвигатель данного типа работает при помощи воздействия на бетон через опорную поверхность действующего элемента.
Оборудование
Чтобы его изготовить необходимо следующее оборудование:
- перфоратор малых размеров;
- электродрель.
Чтобы работа была качественной, хватит мощности на уровне 1–1,5 кВт.
