Как правильно крепить сотовый поликарбонат

Крепление зависимости от типа поликарбоната

Для начала стоит сказать о том, что полимер в листовом виде строители-рабочие условно подразделяют на два основных вида. Это монолитные плиты и ячеистые полые полотна.

Полимер монолитный

Литые или, если угодно – монолитные полотна в зависимости от внешних и прочностных характеристик также делятся на простые ровные листы и немного видоизмененные гофрированные полотна. Если первые отличаются абсолютно ровной и гладкой поверхностью (толщина торца различная), то вторые имеют неровное волнообразное строение – с мелкими или крупными, обтекаемыми или угловатыми «волнами». Но в обоих случаях крепление таких панелей не вызывает у потребителя особой сложности. Стоит только лишь правильно рассчитать температурный зазор, а также разумно зафиксировать края полимера – во избежание термических растрескиваний по всей площади листа или же для препятствия повреждений краев покрытия вследствие влияния на них ветров.

Полимер ячеистый

Сотовые же листы термопласта куда более сложны в обращении. Это объясняется наличием у них так называемых сот – ячеек с воздухом, находящихся между двумя параллельно расположенными листами полимера. Тут существует целый «букет» правил и законов, связанных с необходимостью правильной герметизации мест креплений и торцов, расположения полотна относительно земли и солнца, многое подобное

Причем не так уж важно – производится крепление поликарбоната к дереву, пластику или тому же металлу. Об этом и стоит поговорить поподробнее

Можно ли крепить поликарбонат горизонтально

Во всех известных конструкциях теплиц сотовый материал крепится только с вертикальной ориентацией сот. Делается это по двум причинам:

• Для удаления конденсата;
• Для предупреждения возникновения на стенке теплицы «пузыря» или выпучивания пластика наружу.

Проблема конденсата может быть решена «глухой» заделкой каналов герметиком, но делать это нужно только после крепления материала на обрешетке стен и крыши теплицы. Испаряющийся из силиконовой массы растворитель послужит дополнительным антисептиком, поэтому многие владельцы дач так и поступают – глушат торцы поликарбоната, вместо заделки лентами. Нет ни конденсата, ни водорослей, ни жуков.

Вторя проблема намного сложнее, сотовый поликарбонат обладает разной жесткостью полотна, поэтому на стенках и крышах материал укладывают с вертикальными сотами. Можно построить стены теплицы и с горизонтальным расположением каналов, но в этом случае потребуется отпускать саморезы и снижать усилие прижима до минимально возможного. В этом случае критерием правильного крепления является подвижность силиконовой шайбы, она должна плотно прилегать к поликарбонату, но при этом легко вращаться рукой.

Несмотря на то, что в теории подобный вариант крепления возможен, реализовать его на практике могут только профессионалы, работающие с укладкой поликарбоната.

Подготовка монолитного ПК к монтажу

Резка

При распиловке ПК листов используют обычные циркулярные пилы. Чтобы произвести работы быстро и качественно необходимо максимально сократить расстояние между лезвием инструмента и поверхностью материала.

Механические способы обработки

Монолитный ПК подвержен практически всем видам обработок (пилению, сверлению и т.д.). Единственным нюансом является низкая температура плавления материала. Рекомендуем при применении высокоскоростных методов механической обработки делать паузы для остывания полотна.

Крепеж монолитных ПК листов

• Для крепежных работ с ПК листами используются саморезы с резиновыми уплотняющими шайбами. Крепеж осуществляется по всей обрешетке с расстоянием друг от друга 40-60 см.
• Каждый саморез вставляется в заранее просверленное отверстие, диаметр которого на 2 мм больше, чем диаметр самореза.
• Для металлических поверхностей применяют саморез с буром. В деревянных покрытиях используют шурупы для дерева.
• Все саморезы должны иметь устойчивость к коррозии, быть оснащены оцинкованными наконечниками из нержавеющего металла.
• Допускается свисание краев панели в диапазоне от 3 до 10 см.

Дополнительные рекомендации

Сверление поликарбоната осуществляется при небольшой скорости сверлами для легких металлов и дерева. Во время работы панель не должна перегреваться и не должно образовываться острых кромок. Периодические остановки дадут возможность остыть материалу и исключат дополнительное внутреннее напряжение. Следует учесть, что расстояние от края панели и края отверстия равняется 20 мм.

Что нужно знать перед началом монтажа?

Поликарбонат по внешнему виду напоминает стекло. Однако кажущаяся его прозрачность всё-таки служит неплохой защитой от прямых солнечных лучей. Этот монолитный материал обладает хорошей гибкостью, но очень прочен и довольно легок. Эксплуатационная температура поликарбоната от – 40 до + 120 градусов по Цельсию.

Поликарбонат разделяется на два вида:

• Монолитный. Это, практически, стекло, только легче и прочнее
• Сотовый. Это пустотелая, но многослойная конструкция с ребрами жесткости, расположенными продольно

Перед приобретением поликарбоната нужно, желательно, максимально точно определиться с его размерами. Это значительно облегчит подгонку листов. А также стоит быть готовым к тому, что монтаж поликарбоната, если представить его пошагово, выглядит так:

1. Подбор листов (ориентация)
2. Нарезка пластин нужной формы и размеров
3. Подготовка отверстий для креплений
4. Герметизация швов
5. Сборка всех элементов конструкции

Стоит еще учесть и тот факт, что поликарбонат может деформироваться из-за повышенной тепловой нагрузки

Это особенно важно знать перед тем, как делать , крепить поликарбонат на теплицу, крышу или навес, который будет находиться преимущественно под палящим солнцем

Стоит знать! 2,5 миллиметра на каждый метр – это стандартные показатели расширения сотового прозрачного поликарбоната, а для цветных плит этот показатель равен 4,5 миллиметра на 1 метр.

При монтаже летом в жару панели нужно устанавливать вплотную, в том числе к замку стыковочного профиля. Снижение температуры уменьшит поликарбонат и появится нужный зазор между замком профиля и листом, что обеспечит дополнительный отход влаги.

Подборка панелей

При работе с сотовым поликарбонатом, главное правильно расположить листы с учетом ребер жесткости. Монтаж панели нужно выполнять так, чтобы внутренние каналы ребер жёсткости имели выход наружу. Так будет отводиться конденсат, который будет образовываться внутри листа. Можно ли крепить поликарбонат горизонтально?

Это важно! При конструировании теплицы, листы нужно располагать вертикально (ребра жесткости должны быть перпендикулярны поверхности). Если предстоит монтаж скатных поверхностей, то рёбра обязаны располагаться вдоль скатов. При арочном монтаже, рёбра стоит располагать по направлению дуги

При арочном монтаже, рёбра стоит располагать по направлению дуги.

Стоит обратить внимание, сделал ли производитель одну из сторон поликарбоната наружной. Если да, то такая сторона имеет специальный защитный слой, который можно снять уже после того, как лист будет закреплён. При работе с сотовым поликарбонатом нужно учитывать максимальный радиус изгиба материала, который указан для каждого типа панелей отдельно

При работе с сотовым поликарбонатом нужно учитывать максимальный радиус изгиба материала, который указан для каждого типа панелей отдельно.

Точные замеры помогут приобрести нужное количество материала, которого хватит для качественного крепления.

Нарезка пластин

Учитывая правильность расположения панелей относительно их рёбер жёсткости, стоит подготовить чертеж с замерами нужного количества поликарбонатных пластин. После чего нужно приступать к резке большого полотна.

Для резки вполне подойдёт высокоскоростная циркулярная пила. Выполнять работу лучше всего твёрдосплавными дисками с неразведёнными мелкими зубьями.

Внимание! Поликарбонатные листы нельзя во время резки держать в руках. Сильная вибрация может привести к травме человека или некачественному срезу. Лучше всего панели положить на ровную, твёрдую поверхность и надежно зафиксировать, можно даже тисками

А линию среза после работ обязательно очистить от стружки

Лучше всего панели положить на ровную, твёрдую поверхность и надежно зафиксировать, можно даже тисками. А линию среза после работ обязательно очистить от стружки.

Отверстия в поликарбонате

Сверлить дырки в сотовом поликарбонате нужно между рёбрами жёсткости (это не будет мешать отводу конденсата). Выполнять работы нужно перед началом крепления. Лучше всего сверлить электрической дрелью со свёрлами по металлу.

Герметизация

Этот процесс нужно выполнять только для сотовых панелей. На торцах, расположенных сверху, нужно закрепить самоклеящуюся ленту. Нижние торцы герметизировать нельзя.

Если вы решили делать теплицу из поликарбоната, то учтите, что нужно проводить . Это нужно для того, чтобы снизить риск заболевания сельскохозяйственных культур.

Кстати говоря, не зря поликарбонат используют в изготовлении теплиц. Этот материал отлично пропускает свет и при этом обладает стойкостью к высокой температуре. Читайте о других технический характеристиках сотового поликарбоната . Этому материалу свойственна высокая прочность.

Особенности эксплуатации листового поликарбоната на каркасах из пиломатериалов

Так выглядит забор из поликарбоната на деревянном каркасе

Главной особенностью монолитного или сотового поликарбоната,которую необходимо учесть до того, как приступить к монтажным работам, является деформация при нагревании и остывании (см.также статью «Крепление деревянного бруса к кирпичной стене – особенности технологии»).

По сути, при нагревании расширяется большая часть различных веществ, независимо от их консистенции и конфигурации. Но на полимерных листовых материалах изменения температуры сказываются особенно.

Поэтому, приступая к монтажу необходимо заготовить те крепёжные элементы,которые позволят выдержать компенсационный зазор между листовым материалом и поверхностью каркаса. В результате, при эксплуатации сооружения,полимерное покрытие нагреваясь от солнца не треснет и не пойдет волнами.

Как уже было сказано,поликарбонат может быть монолитными или сотовым. И та и другая модификация полимерных материалов отличается эластичностью, но при нагревании склонна растрескиваться. Помимо компенсационного зазора, для предупреждения растрескивания нужно правильно ориентировать листы относительно каркаса и правильно их резать.

Итак, после того как мы выяснили,что нужно знать выполняя монтаж поликарбоната на деревянный каркас,определимся с тем, какие инструменты нам потребуются.

Выбор инструментов и сопутствующих средств для проведения монтажных работ

Правильно выполнить монтаж нам позволит наличие следующих инструментов и приспособлений:

• шуруповерт с функцией дрели и сверло с диаметром 1 мм;
• саморезы для монтажа листового материала;
• обычные шайбы или специальные термошайбы (цена которых чуть выше) для выполнения компенсационного зазора;
• соединительный профиль, с помощью которого можно соединить соседние листы поликарбоната.

Особенности ориентирования и резки

Односкатный деревянный навес из поликарбоната своими руками собрать несложно

Для того чтобы монтаж сотового поликарбоната на деревянный каркас был успешным,нужно уметь правильно ориентировать и резать лист.

. В результате, сотовый поликарбонат можно согнуть, в то время как монолитный аналог устанавливается в не согнутом виде.

Ориентирование сотовых листов выполняется по направлению ребер жесткости. Расположение листа против направления ребер жёсткости может привести к тому, что материал треснет.

Кроме того, если в полости сот будет скапливаться конденсат, выведение влаги, при правильном ориентировании произойдёт само собой. Если же лист будет выгнут поперёк ребер жёсткости,вода будет застаиваться, что со временем приведёт к потемнению изначально прозрачных листов.

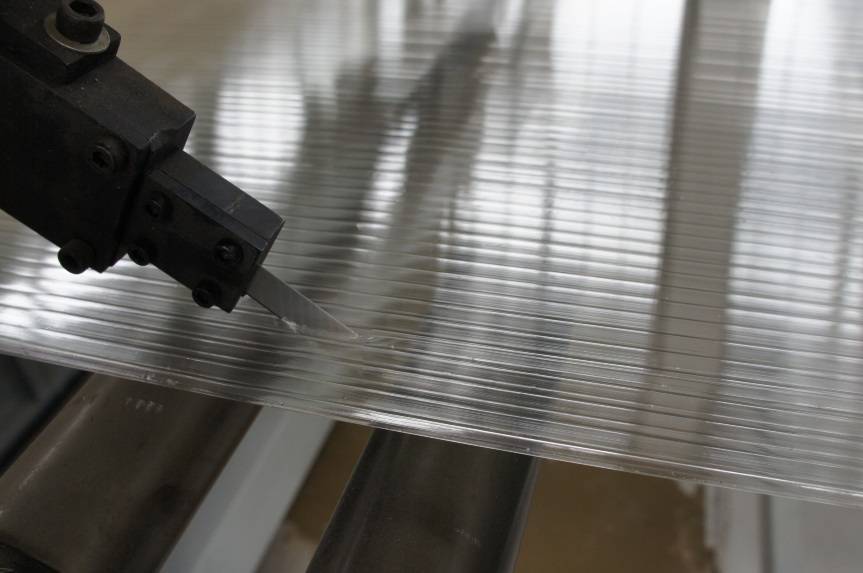

На фото- процесс резки поликарбоната

Оптимально для резки использовать циркулярные пилы с мелкозубчатыми кругами. Циркулярная пила при высокой скорости резки обеспечивает ровный рез, который не нуждается в дополнительной обработке. Если специальной циркулярной пилы в наличии нет, можно применить болгарку с диском для резки древесины.

Проведение монтажных работ

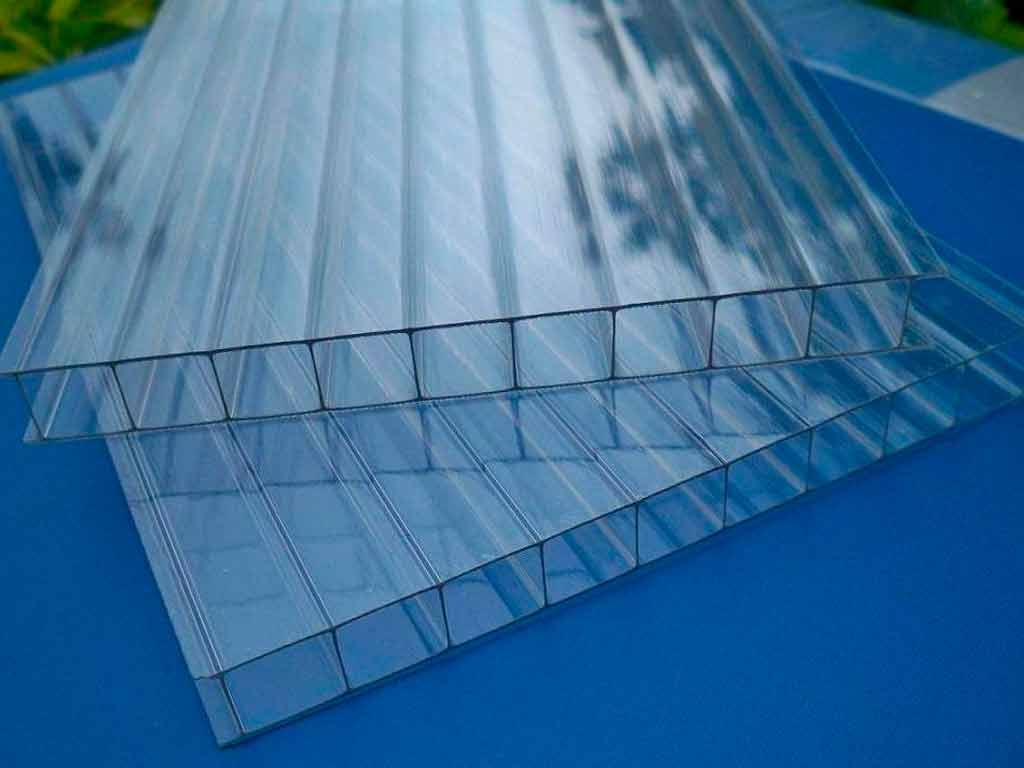

Структура материала на торцевом срезе

После того как мы выяснили, как резать и ориентировать листы полимерного материала,определимся с тем,как крепить сотовый поликарбонат к дереву.

Инструкция проведения монтажных работ несложная и вы наверняка справитесь с поставленной задачей самостоятельно без привлечения квалифицированных специалистов.

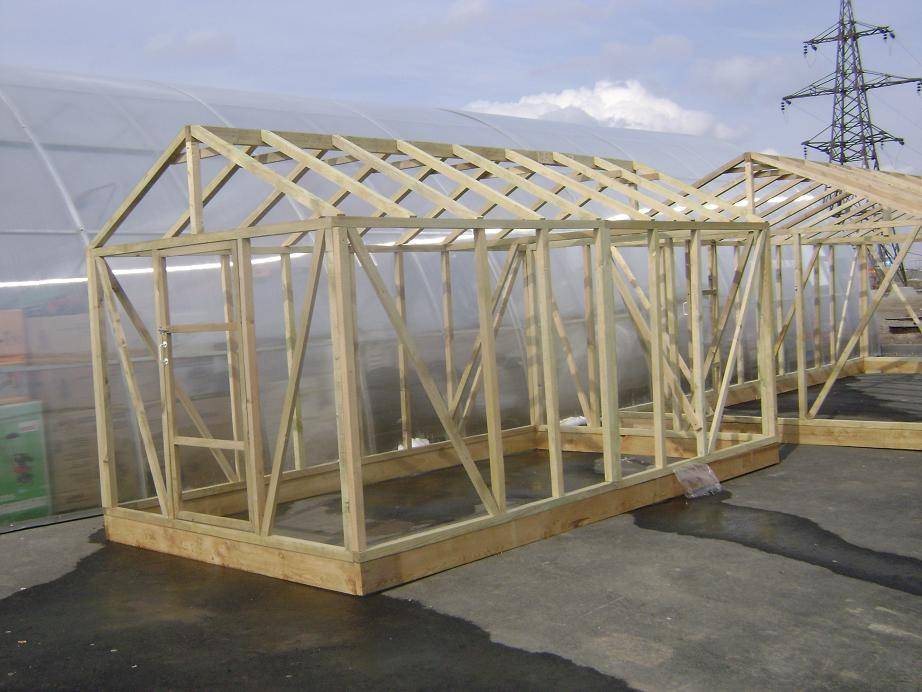

На первом этапе собираем каркас из пиломатериалов. Сборка каркаса напрямую зависит от того что планируется строить будь то забор, беседка или просто дачный навес.

На этом этапе важно подобрать и расположить пиломатериалы, так чтобы их кромка, к которой будет прилегать полимерный лист была как можно ровнее и не имела существенных изгибов

• На следующем этапе снимаем размеры с каркаса и переносим их на лист, который предстоит распилить.
• После того как размеры на листовом материале обозначены,приступаем к резке. При резке поликарбоната в обязательном порядке используем средства обеспечения личной безопасности (защитные очки и перчатки).

Лист подогнан по размеру каркаса

• Прикладываем подготовленный лист к каркасу и позиционируем так, как он будет окончательно установлен.
• По периметру листа там, где он примыкает к дереву, высверливаем отверстия диаметром не более 1 мм. Расстояние между отверстиями недолжно превышать 20 см. В подготовленные отверстия вкручиваем саморезы,предварительно надев на них шайбы.

Монтаж саморезов с термошайбами

Торцы соседних листов герметизируются посредством специальной самоклеющейся ленты с алюминиевой поверхностью. Поперечные торцы листа изолировать лентой нельзя, так как через отверстия должен вытекать конденсат.

Как крепить поликарбонат на каркас из древесины

Порядок выполнения листов для крепления на каркасе из древесины будет таким:

Панель требуется уложить на каркас и посредством электрического сверла проделайте отверстия под крепление (шайбы) и саморезы (или болты)

Лист обязательно должен выступать за каркасную рамку на 3 см.
Шайбы прикрепите на каркас посредством саморезов и с использованием шуруповерта.
Последовательно важно укладывать и крепить остальные панели.
Аналогичным образом требуется прикрепить листы на дверях и торцах.
Герметизируйте края полотен посредством термической ленты, профиля или остальных материалов. Если нужно, сделайте дополнительную обработку стыков при помощи герметика.

Крепление ячеистого полимера к дереву

Все самое важное начинается далеко не с резки или распаковки материала, как может показаться неопытному пользователю, а еще с его транспортировки:

как известно, полотна полимера сворачивают в не тугие рулоны, так вот – их помещать в багажник или салон автомашины необходимо по отдельности, не сваливая друг от друга;

после того, как груз доставлен на место, его следует перенести в сухое и чистое помещение. Хранить надо таким же образом;

пленку заводскую заранее снимать не рекомендуется, она отделяется от полимерного полотна уже после его монтажа – с готовой конструкции;

плиты на каркас следует укладывать таким образом, чтоб сторона с UV-защитой «смотрела» на солнце (она имеет специальную распознавательную маркировку);

сотовый полимер необходимо устанавливать сотами, вниз. То есть, так, чтоб они располагались не поперек, а вдоль строения;

соединять два полотна полимера стоит непосредственно на конструкции сразу перед креплением. Использовать для этого надо H-образные профили – разъемные или же неразъемные;

открытые, свободные края плит – если это не специальные модели с «запечатанными» боками, следует глушить П-образными профилями из пластика или прочего, предназначенного для этого материала. Кроме этого, можно использовать гибкие ленты – микропоры, прочие. Но не скотч или лейкопластырь! Для большей надежности некоторые потребители предпочитают использовать подобные материи в тандеме – сначала край оклеивается лентой, а затем прикрывается профилем;

перед тем как крепить поликарбонат к дереву, нужно заготовить заранее резиновые, силиконовые или аналогичные прокладки – во избежание последующего контакта древесины с полимером (контактная миграция красителей, дополнительные механические воздействия на материал и т. п.);

при укладке полимерной крыши, не допускается всяческое физическое на нее воздействие. Имеется в виду – нахождение на ней человека (в вертикальном/горизонтальном состоянии). Кроме этого, запрещено хождение строителя по еще лежащим на полу плитам поликарбоната;

при точечном креплении важно использовать самонарезающие или прочие болты нужной длины, а также выбирать либо силиконовые прокладки (не самый предпочтительный метод), либо специально предназначенные для подобных мероприятий термоизоляционные шайбы;

отверстия под болты следует сверлить не на каркасе, а заранее – на твердой, чистой и ровной поверхности. Расчет под эти отверстия производится заранее и при помощи измерительных лент, метра. В то же время сам деревянный каркас следует просверливать при непосредственном присоединении полимера к материалу (не заранее, а «на месте»);

важной деталью является то, что перед тем, как крепить поликарбонат к деревянному каркасу, надо вначале рассчитать температурный компенсационный зазор – он обычно составляет около 3 мм. Кроме всего вышесказанного

Очень важным моментом выполнения древесно-полимерной конструкции является верный подбор именно деревянных досок. Обычные «отходы», оставшиеся от прочих строительных работ не совсем подойдут. Точнее, их использование не запрещено, но только при их достаточной крепости и подготовки.

Прочность материала можно определить путем физического влияния – попробовать сломать, слегка согнуть стройматериал, а также зрительно – не должно наблюдаться явных рыхлостей или переувлажнения древесины. Что же касается подготовки, так это зачистка и последующее окрашивание (лаковое покрытие, пропитка в антисептиках и олифе)

Кроме всего вышесказанного. Очень важным моментом выполнения древесно-полимерной конструкции является верный подбор именно деревянных досок. Обычные «отходы», оставшиеся от прочих строительных работ не совсем подойдут. Точнее, их использование не запрещено, но только при их достаточной крепости и подготовки.

Прочность материала можно определить путем физического влияния – попробовать сломать, слегка согнуть стройматериал, а также зрительно – не должно наблюдаться явных рыхлостей или переувлажнения древесины. Что же касается подготовки, так это зачистка и последующее окрашивание (лаковое покрытие, пропитка в антисептиках и олифе).

Напоследок небольшой совет – во избежание чрезмерного нагревания деревянного «скелета» и как следствие полимерного покрытия, каркас лучше окрасить в светлые тона, избегая темных – черных, синих, коричневых цветов.

 Рубрика: О материале.

Монтаж сотового поликарбоната

Схема правильного монтажа поликарбоната для арочной кровли.

Монтаж листов отличается в зависимости от типа материала. Сотовый поликарбонат с успехом используется для изготовления скатных конструкций с углом ската не менее 11%. Сотовый материал хорош тем, что его можно разрезать без особого труда. При толщине от 4 до 10 мм он отлично режется ножом. Более толстый материал можно разрезать при помощи пилы или электрического лобзика.

В том случае, если поликарбонатом планируется закрывать крышу, то технология работы следующая: во-первых, при помощи обычного сверла делают отверстия на расстоянии не менее 4 см от края. Делают их между ребер.

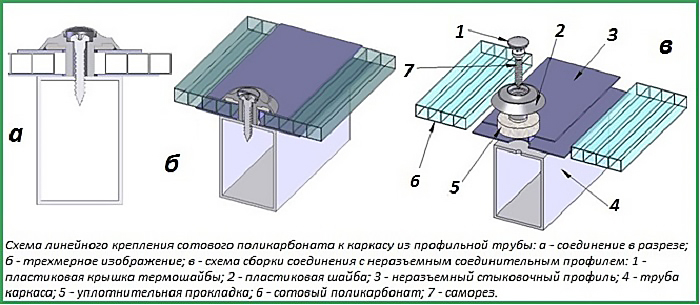

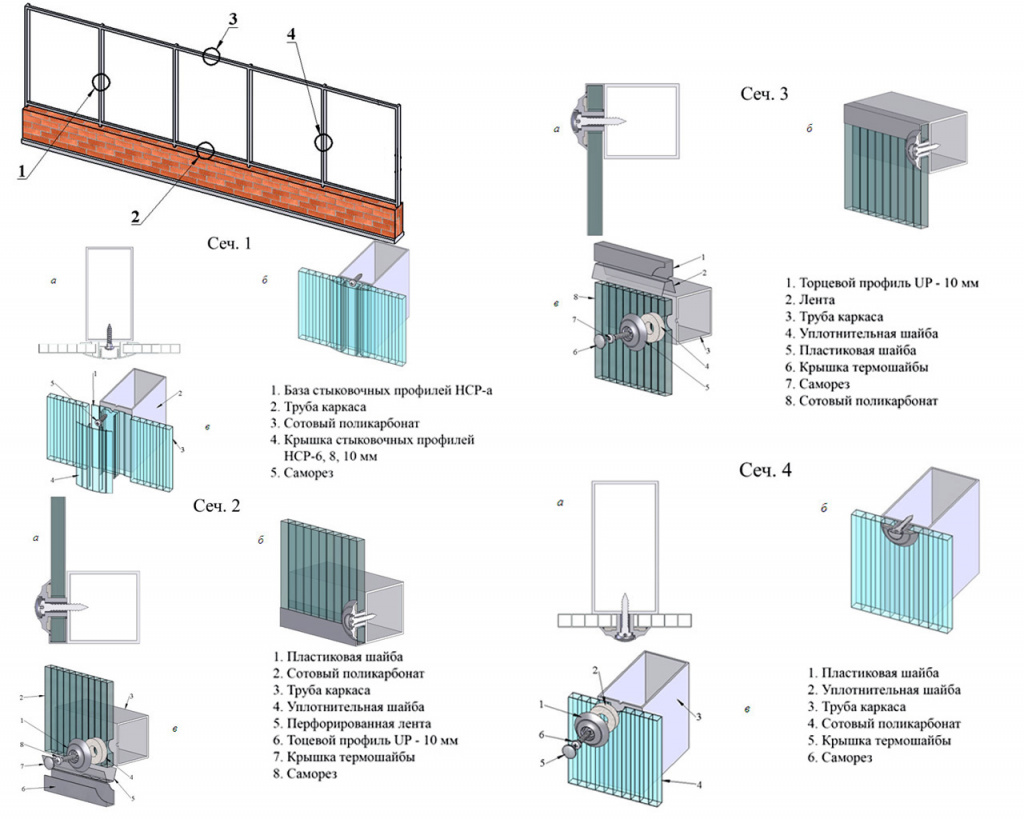

Схема крепления листов поликарбоната к металлическому каркасу.

Не нужно забывать удалять стружку после распила. Торцы рекомендуется закрывать металлическими профилями. Они нужны для герметичности конструкции. Профили могут быть перфорированные, то есть с мелкими дырками, и не перфорированные. В последнем случае для обеспечения оттока жидкости целесообразно сделать небольшие отверстия. Верхние торцы панелей потребуется закрыть алюминиевой лентой. Для нижнего торца используется перфорированная лента.

При отсутствии герметизации торцов срок службы поликарбоната снижается. В сотовом материале ребра жесткости расположены в продольном направлении, поэтому закреплять листы требуется в том направлении, чтобы конденсат стекал вниз

Важно помнить и тот факт, что сотовый поликарбонат имеет две стороны, одна из которых защищена от ультрафиолетовых лучей. Крепление проводят таким образом, чтобы она была наружу

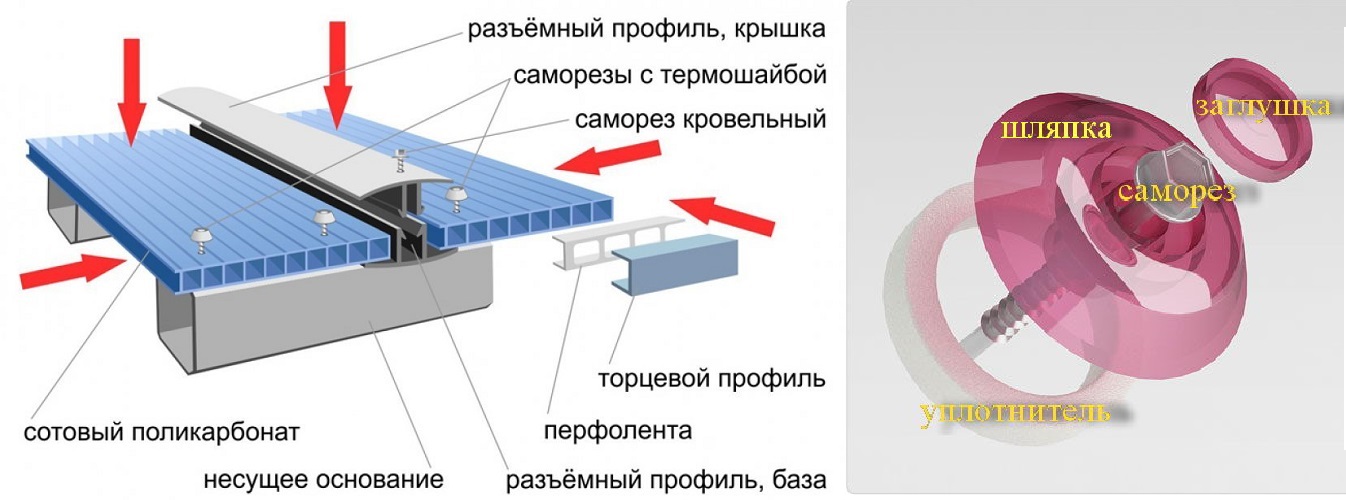

Крепление поликарбоната

Практически любая инструкция включает в себя использование крепежных элементов. Крепление листов осуществляется пр помощи саморезов и шайб. Проводя монтаж, нужно иметь в виду, что ось отверстия располагается не ближе 36 мм от края плиты.

Способ крепления соединительной перемычки с дугой.

Это имеет большое значение при термическом расширении материала, обеспечивая исходные свойства материала. В противном случае при несоблюдении данного правила листы поликарбоната может перегнуть. Расстояние между саморезами зависит от толщины плиты. Если последняя составляет 8-10 мм, то дистанция между крепежными элементами равна 400-500 мм. При толщине листов, большей в 2 раза, расстояние рекомендуется делать 600-800 мм.

Если плита имеет большую длину, например, 7 метров, то отверстия под шурупы оптимально делать овальными, чтобы продольная ось была направлена по длине плиты. Отверстие рекомендуется делать только в середине воздушного канала листа поликарбоната.

Для сверления подойдут простые сверла. Этот этап работы проводится между ребрами жесткости. Листы сотового поликарбоната фиксируются точечным способом при помощи саморезов и термошайб. Последние представляют собой шайбы на ножке с защелкивающейся крышкой. Главная их функция — обеспечение герметичности и прочности крепления листов.

Длина ножки должна строго соответствовать толщине панели. При этом ножка прилегает к самому каркасу. Шаг крепления термошайб в среднем составляет 30-40 мм. Не рекомендуется фиксировать поликарбонат жестко, без зазора во избежание его искривления. Для того чтобы предупредить или уменьшить термическое расширение, рекомендуется использовать прозрачные или белые листы, потому что они меньше нагреваются.

Стоимость поликарбоната

Стоимость материала зависит от нескольких факторов:

• качество;
• плотность;
• толщина листа;
• особенность конструкции.

В среднем стоимость поликарбоната в каталогах производителей (за рейку) составляет:

Толщина листа	Особенность конструкции	Средняя стоимость (руб.)
4 мм	Торцевой	80−90
Соединительный, неразъёмный	420−440
4−6 мм	Пристенный	550−570
6 мм	Торцевой	105−110
Соединительный, неразъёмный	660−690
6−8 мм	Коньковый	1 400−1 470
8 мм	Торцевой	110−115
Соединительный, неразъёмный	760−790
Пристенный	650−690
10 мм	Торцевой	115−120
Соединительный, неразъёмный	900−945
Соединительный, разъёмный (база)	900−945
Соединительный, разъёмный (крышка)	750−790
Коньковый	1 450−1 550
16 мм	Соединительный, неразъёмный	1 400−1 470
Пристенный	700−735
20 мм	Коньковый	1 900−2 000

Монтаж монолитного поликарбоната

При создании теплиц используют как монолитный поликарбонат, так и сотовый. Первый представляет собой сплошной листовой светопрозрачный материал, который по внешнему виду напоминает стекло, но он намного легче и прочнее. Сотовый поликарбонат отличается от монолитного своей структурой. Его листы являются пустотелыми и имеют многослойную конструкцию с ребрами жесткости продольного вида. Монтаж монолитного поликарбоната осуществляют двумя способами.

«Влажный» способ крепления

Схема монтажа сотового поликарбоната.

Монолитный поликарбонат к теплице можно монтировать при помощи «влажного» способа. Для проведения работ потребуется следующее:

• полимерная замазка;
• силиконовый герметик;
• клей;
• кисточка;
• шпатель;
• профильные накладки.

Далее осуществляется покрытие кромки следующей части каркаса и так проделывается до тех пор, пока на него не будет полностью установлен весь поликарбонат. Проделав это, потребуется обязательно обработать все соединения герметиком. В основе его должен быть силикон. Это позволит предотвратить проникновение влаги в теплицу. При этом специалисты дополнительно рекомендуют на все стыки поликарбоната установить специальные профильные прокладки. Они позволят выполнить полную герметизацию помещения. Обычно такие изделия бывают выполнены из резины. Чтобы их установить, потребуется сначала внутреннюю часть обработать клеем, а потом зафиксировать на местах стыка листов монолитного поликарбоната. На этом работы будут завершены.

«Сухой» способ крепления

Фундамент под теплицу.

В ходе такого варианта монтажа поликарбоната к каркасу теплицы используются только механические крепежные элементы. Для проведения такой работы необходимо следующее:

• саморезы;
• шайбы;
• резиновые прокладки;
• дрель;
• отвертки;
• профилированные уплотнители.

Перед тем как крепить поликарбонат к каркасу, понадобится в нем создать отверстия. Если этого не сделать, при вкручивании крепежных элементов материал может деформироваться и треснуть. Использовать в ходе этого рекомендуется ручную дрель, а не электрическую, поскольку она обеспечивает сверление на небольших оборотах. На каждом листе монолитного поликарбоната понадобится сделать отверстия с шагом 500 мм. При этом от края они должны находиться на расстоянии не менее 20 мм. Диаметр отверстий необходимо делать чуть больше ножки крепежного элемента, поскольку из-за перепадов температуры листы поликарбоната расширяются. После чего можно начинать осуществлять монтаж монолитного материала на каркас теплицы. Используйте в ходе этого саморезы и шайбы, между ними нужно обязательно фиксировать резиновую прокладку. При этом затягивать их сильно не требуется.
