Как подключить люстру с 3 проводами правильно

Возможности новых технологических решений

Прогресс не стоит на месте, прилавки торговых точек радуют все более совершенные и облегающие жизнь товары. Пультом дистанционного управления телевизором, сегодня никого удивить нельзя. Многие слышали об умных домах. Освоив процесс подключения люстры, появляется возможность сделать первый шаг к интеллектуальному жилищу.

Это люстры управление, которыми производится со встроенного в стену выключателя, а также посредством пульта дистанционного управления из любого места комнаты. Что добавит дополнительный комфорт, безопасность. Приятно вечером включить свет, не поднимаясь с дивана, избежать в темноте столкновения с дверьми, углами.

Конструктивно от обычных осветительных приборов, эти люстры отличаются дополнительным элементом управления. Монтаж изделия практически идентичен подключению стандартных источников освещения.

В любом случае желательно оставить обыкновенную люстру для работы комплексом, если выйдет из строя радиоуправляемый модуль. Ведь внезапно может сесть батарейка или пульт потеряют маленькие дети.

Процесс установки не сложен, так как вся электроника спрятана внутри корпуса, остается соединить два провода. Качества блока управления напрямую зависит от стоимости изделия, поэтому, чтобы устройство долго служило, лучше выбирать модель более высокой ценовой категории.

Перед тем, как подключить люстру с 3 проводами , подготовьте все необходимые материалы и инструменты, изучите инструкции. Это не настолько сложно, любой домашний мастер справится с поставленной задачей.

Но если уверенность в собственных силах не велика, то обратитесь за помощью к специалистам. Они сталкиваются с такими вопросами постоянно, сделают работы быстро, на высоком профессиональном уровне.

Строение люстры и назначение проводов

Итак, предположим, что вы приобрели люстру с раздельным управлением свечами. Как действовать для ее подключения? Давайте для начала погрузимся немного в теорию, разберем, как сей прибор устроен, и для чего нужны провода, выходящие из основания. Это поможет не допустить ошибок при монтаже приборов разных конструкций.

1. Распаковываем люстру. Плафоны нам пока не нужны, так что можете убрать их в сторону. Возьмите основание, которое обычно состоит из чаши произвольного размера и формы, нескольких металлических трубок, внутри которых проходят провода, декоративных деталей и патронов, в которые будут устанавливаться лампочки.
2. На фотографии показан пример простейшей люстры с двумя проводами. Нет, по факту проводов будет больше (по 2 на 1 патрон), поэтому нас интересует лишь их цветовая маркировка. То есть мы видим три коричневых и три синих провода. Это классические плюс и минус или фаза и нуль, требующиеся для запитки электрического прибора.

1. Так как в этом случае питание на все лампы подается одновременно и через один выключатель, все провода одинаковых цветов скручиваются вместе, после чего соединяются с проводами, идущими от распределительной коробки, по которым и подается напряжение.
2. Подключение такой люстры редко у кого вызывает вопросы. Провода перепутать нельзя, и нет никакой разницы, какой из них пойдет на фазу, а какой на нуль.

Другое дело, когда маркированных цветом проводов насчитывается три и более. Как разобраться в их назначении и не запутаться при подключении. Для этого нам понадобится инструкция по эксплуатации.

Хотя инструкция это, пожалуй, сказано громко, так как в комплекте будет одна единственная бумажка с рисунком изделия и краткой схемой его подключения. Нам интересно название проводов, в инструкции они могут быть подписаны так: L – это фаза, провод будет иметь коричневый, белый, розовый или любой другой цвет, кроме следующих; N – нуль, этот провод всегда синего цвета; Ground – заземление, провод имеет желтый цвет с нанесенной зеленой полоской.

Если у вашей люстры есть все три таких маркировки, то это означает, что она двухпроводная, с заземлением. Земля крепится изнутри к корпусу прибора и скорее всего, это будет сделано прямо на чаше, так что вы увидите второй конец. Используется она в случае, если корпус люстры металлический и ухватившегося за него человека может пробить электрическим током.

Подключить такую люстру не сложнее предыдущего варианта. На нее ставится одноклавишный выключатель, а заземление подсоединяется к нужным проводам в распределительной коробке.

Теперь посмотрите на фото выше. Там мы видим отдельно желтый провод заземления и еще три провода, которые будут подключаться к люстре. Само собой, в самом приборе точно такое же количество проводов. Вот тут уже будет совершенно другая схема подключения. Эта люстра подразумевает включение одной клавишей выключателя лишь части установленных на ней ламп. Аналогичная ситуация будет и с моделями, в которых всего три провода, но нет заземления.

Давайте разбираться в назначении каждого провода. Вне зависимости от типа цоколя, которым оборудована лампа, он будет иметь всего два контакта. Пример показан на классическом винтовом варианте на фотографии сверху. На любой из этих контактов можно подать фазу, а от второго, соответственно будет идти нуль. Так цепь замыкается, и электроприбор начинает действовать. При установке этими контактами лампа касается контактов внутри цоколя, от которых и идут в чашу интересующие нас провода.

Чтобы в многосвечовой люстре лампы загорались отдельно, им нужно независимо подавать питание, поэтому количество проводов и увеличивается. Итак, от каждой лампы в чашу выходит по два провода. Чтобы их разбить по группам нам нужно взять все минусовые провода (по одному от каждой лампы) соединить вместе – это можно сделать скруткой или использовать специальные клеммы, например «Ваго».

Затем мы выбираем принцип деления проводов – через одну лампу, по уровням и так далее. Находим фазные провода от нужных ламп и соединяем их. В итоге получается еще две скрутки. Самый банальный пример – в одной соединяются фазные провода четных ламп, а в другой – нечетных.

Чтобы это все правильно заработало, нам нужно минусовой провод подключить к общему нулю в распределительной коробке, а плюсовые скрутки пустить к нужным клавишам выключателя. Далее мы подробнее расскажем, как это сделать.

Если в купленном вами приборе просто выходят три провода, то значит, всю работу за вас сделал уже производитель, и вам осталось только все правильно соединить.

Как подключить ЛЕД-светильник к 220В

Основное достоинство таких светильников в сравнении с работающими от 12 Вольт в том, что их напрямую можно питать от выключателя. В результате не требуются дополнительные финансовые затраты на приобретение блока питания, а также монтаж не вызывает сложностей. Существует несколько способов установки светодиодных светильников:

Каждый используется в разных ситуациях и имеет свои достоинства и недостатки.

Последовательное

Последовательное подключение используется в том случае, если нужно сэкономить метраж кабеля, и при этом к помещению нет особых требований. Для реализации потребуется несколько двойных или тройных проводов. В одну цепь допускается установка не более шести светодиодных лампочек, в противном случае яркость будет низкой. Если один светильник выйдет из строя, придется проверять работоспособность каждого, чтобы устранить поломку.

Само подключение не должно вызывать сложностей. К первому светильнику от выключателя проводится фаза, далее от первого переключателя кабель протягивается к следующему устройству. К последнему светильнику прокладывается ноль, который идет от распределительной коробки.

Параллельное

Параллельное подключение более практичное и используется чаще. В процессе реализации каждый светильник будет выдавать яркость, которая заявлена производителем. Единственный недостаток, который можно выделить – повышенный расход проводника в сравнении с последовательным подключением.

Рекомендуется отдавать предпочтение кабелю ВВГ нг 2*1,5 или 3*1,5. Обозначение свидетельствует о наличии ПВХ-оболочки – качественного изоляционного материала. В маркировке о указывает на негорючесть модели. Если к помещению выдвинуты особые требования, иногда используют провода с дополнительной маркировкой «ls», которая означает, что при воспламенении выделяется небольшое количество дыма.

Для подключения светильника через выключатель от распределительной коробки протягивают кабель. Его поочередно соединяют с каждым светильником. После первой лампы кабель обрезается и подается к следующему, пока все устройства не будут соединены в одну общую систему.

Лучевое

По своей природе лучевая схема относится к параллельному подключению, часто применяется для люстр. Принцип реализации заключается в прокладке кабеля к каждому осветительному прибору индивидуально. Этот способ самый трудоемкий и требует больших финансовых затрат из-за большого количества используемого провода. Для экономии кабель от распределительного щитка проводят в центр комнаты и уже оттуда к каждому светильнику. Далее к фазе и нулю подводят одножильные провода, которые прокладываются к светильникам.

Строение двухклавишного выключателя

Переходим ко второму важному составляющему нашей цепи – двухклавишному выключателю. В этой главе мы разберем, как он устроен, что позволит безошибочно его подключить к люстре. Устанавливаются они обычно в достаточно больших комнатах, где освещение должно управляться раздельно, например, при вечернем бдении у телевизора пользователю хватает 3 лампы, а для какой-нибудь работы он зажигает 6

Подключаются к ним не только люстры, но и отдельно установленные светильники и даже их группы – все зависит от задуманной световой схемы

Устанавливаются они обычно в достаточно больших комнатах, где освещение должно управляться раздельно, например, при вечернем бдении у телевизора пользователю хватает 3 лампы, а для какой-нибудь работы он зажигает 6. Подключаются к ним не только люстры, но и отдельно установленные светильники и даже их группы – все зависит от задуманной световой схемы.

К такому выключателю будет подсоединено три провода

Давайте сравним двухклавишный и одноклавишный выключатели, чтобы понять их принципиальное различие. На фото ниже показан второй вариант. Мы видим, что к нему подключено два провода. Не думайте, что это плюс и минус. На самом деле это один провод, просто выключатель может «разрывать» и «соединять» его. Провода эти соединены с клеммами, которые не связаны между собой. Посредине установлен маятниковый переключатель из диэлектрика (пластик), который при нажатии толкает подвижный пружинный контакт, соединяющий контактные площадки в таком положении. В результате цепь замыкается, и начинает бежать ток.

Одноклавишный выключатель без лицевой панели

При подключении этого прибора, фазный провод от люстры соединяется с одним контактом, а от второго — провод тянет до общей фазы в распределительной коробке.

К двухклавишному выключателю подходят два провода

Двухклавишный выключатель работает по похожему принципу. В него заводится фазный провод из распределительной коробки. Его нужно подключить к неподвижному контакту, который будет общим для двух клавиш. На каждую клавишу нужно подключить еще по проводу, которые пойдут до люстры и соединятся там с теми раздельными скрутками, про которые мы писали ранее. То есть, мы имеем три провода и все они фазные, просто один – это вход, а остальные – выходы.

Подвижные контакты прибора друг с другом никак не связаны. Это произойдет только в том случае, если обе клавиши поставить в положение вкл. При нажатии они будут соединять цепь отдельно по контурам, что позволяет независимо управлять лампами.

Правильное соединение проводов в распределительной коробке

Что будет, если не знать, какой провод общий фазный, и подсоединить его к одному из подвижных контактов? Если мы сделаем так, то к неподвижному контакту придет провод от одной из скруток в люстре, а значит, если нажать эту клавишу, лампы в ней загорятся. Если одновременно нажать и вторую клавишу, загорятся все лампы, однако если первую клавишу потом отключить, погаснет все, так как общая фаза отрезается от неподвижного контакта, который должен быть общим.

Чтобы такого не происходило нужно точно знать, какой провод, куда идет — для этого и нужна цветовая маркировка. Но что делать, если электрик спутал провода при подключении в распределительной коробке? Их нужно прозвонить, как это сделать, мы расскажем чуть позже.

Наращивание или удлинение проводов при подключении

Наличие натяжных потолков несколько усложняет процесс подключения светильников. Связано это с тем, что они устанавливаются на 5-10 см. ниже, чем основной потолок, поэтому люстрам банально не хватает длины проводов для подсоединения к сети.

Для того, чтобы решить возникшую проблему, необходимо их нарастить, это осуществляется одним из следующих способов:

1. Установить клеммную колодку, в которой выполняется соединение. Такой вариант допустим, но этот метод является одним из наиболее ненадежных и недолговечных, поэтому по возможности от него рекомендуется отказаться.
2. Алюминиевые проводники можно соединить, придав их окончаниям форму колец. После этого берется винт типа М4, на который надевается гровер, две плоские шайбы и колечко от проводника, после чего собранная конструкция затягивается гайкой для надежной фиксации. Соединение потом закрывается изоляционной лентой или специальной защитной трубкой.
3. Медные проводники можно очень просто соединить при помощи паяльника.

Необходимо помнить, что все работы по удлинению и наращиванию проводников допускается проводить, только полностью обесточив их.

Подключить люстру в таком случае будет несколько сложнее.

И в первую очередь трудности возникают именно с определением предназначения имеющихся на потолке проводов. Один из 3-х — это нулевой проводник, он бывает общим для всех ламп. Два других – фазные, они проходят через разные клавиши выключателя. К сожалению, не всегда монтажники, проводящие электричество, придерживаются единой установленной цветовой схемы подключения проводов, да и люстрами от разных производителей не все однозначно: у разных фирм с проводами могут быть разные цветовые решения.

Перед тем, как подключить люстру, нужно обязательно определиться с проводами – их назначением. Проще всего это сделать при помощи индикатора напряжения при нажатых на выключателе клавишах. Тот проводник, на котором фазу индикатор не обнаружит, и является нулевым. Но если индикатора нет, тогда придется, обесточив предварительно квартиру, разобрать выключатель. Сняв с него крышку, можно увидеть, какого цвета проводами клавиши должны подсоединяться с люстрой. Нулевой провод не проходит через клавиши, тогда как фазный — входящий — подразделяется клавишами на 2 группы.

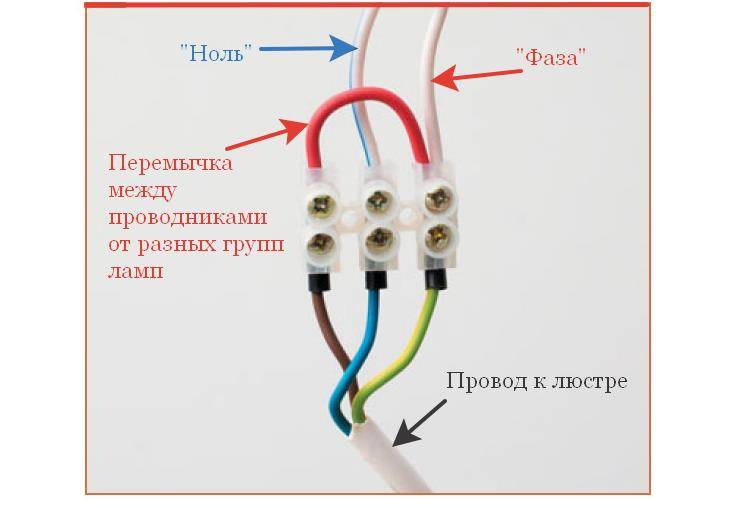

Подключение проводов на люстре делается как подключение к одноклавишному выключателю. Разница состоит только в том, что провода, идущие от люстры, заранее разделяются на 2 секции. От каждой группы ламп вместе по одной скрутке нужно подсоединить к нулевому проводу. Двумя другими скрутками следует подключить раздельно два оставшихся провода. Такое подключение люстры позволит освещенность в комнате регулировать ступенчато.

2 жилы только питают люстру, которой можно управлять одноклавишным выключателем, не давая возможности изменять яркость свечения ламп люстры, хотя подобная функция и предусмотрена, если установить такое устройство как выключатель-диммер. Три жилы питают 2 группы ламп люстры: они могут включаться как одновременно, так и по очереди. Они обычно управляются выключателем с 2 клавишами. Таким образом, получается три уровня освещения помещения:

• первый – когда светит меньшая часть ламп люстры;
• второй – когда включена их большая часть;
• третий – включена вся люстра.

Если с потолка выходит не два или три, а 4 провода, нужно понимать, что это те же три, но с возможностью для 4-й заземлять металлические части на потолочной люстре. Для этого на потолок подводится еще один заземляющий провод, изоляция которого опять имеет желто-зеленый цвет. Сегодня, делая капитальный ремонт, для получения максимально большого количества режимов для освещения, многие не ограничиваются двумя или тремя жилами, а прокладывают в потолок кабель с пятью, шестью или даже семью проводами. При этом следует сразу же определяться и с выключателями, у которых может быть 3, 4 или 5 клавиш.

Подробности процесса

Определяем назначение проводов в люстре

Самым простым вариантом будет воспользоваться специализированной электрической схемой, которую вы можете найти в паспорте на прибор для освещения. Там, как правило, указывают предназначение всех типов кабелей и пошаговая инструкция подключения. По обычным стандартам маркировка цветов кабелей должна быть сделана таким образом:

• Фаза – это коричневый или белый провод.
• Ноль – это провод синего цвета.
• Защитный заземляющий провод имеет желтовато-зеленый оттенок.

Если нет документации на люстру, и цветовая маркировка проводов не будет указывать однозначно на их принадлежность, требуется определить их предназначение посредством мультиметра.

1. Для этого требуется поставить мультиметр в режим прозвона и кратковременно закоротить щупы. При том будет раздаваться звуковой сигнал, который свидетельствует о том, что придел измерений выбран правильно, а устройство исправно.
2. Далее требуется выкрутить лампочки из люстры. В патронах визуально определите 2 контакта – фазный, а именно пружинящий – он расположен по центру, и нулевой, который расположен сбоку и при вкручивании лампочки будет соприкасаться с цоколем.
3. Найдите нулевой провод. Первый щуп от мультиметра поставьте на контакт бокового типа на любой из патронов, а второй по очереди должен прикасаться к зачищенным проводам, которые выходят из люстры. При касании одного из нескольких проводов вы услышите сигнал звука – этот провод, а еще есть нулевой. Его требуется отмечать посредством маркера или любым другим методом.

Рассмотрим, как подключить к сети двухконтурную люстру.

Как подключать двухконтурную люстру к сети

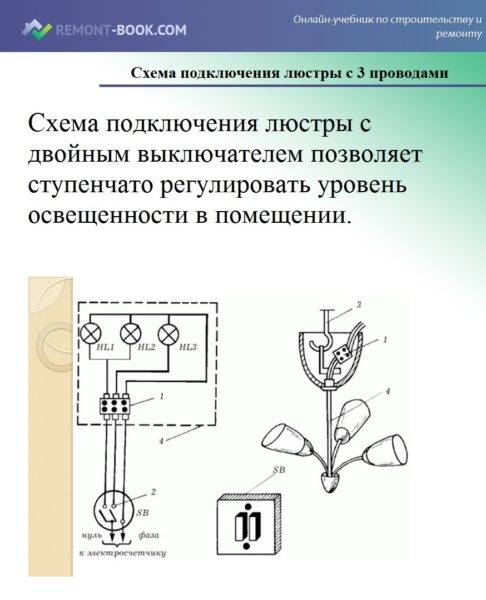

Как подключить люстру с 3 проводами? Чтобы все сделать правильно, причем два из трех фазные, требуется осмотреть выключатель и провода, выходящие из потолка. Самый простой вариант – когда выключатель двухклавишного типа, а из потолка выходят лишь 3 кабеля. Узнать назначение можно таким образом:

• Возьмите отвертку индикаторного типа или указатель напряжения.
• Включите две клавиши от выключателя.
• По очереди прикоснитесь указателем напряжение к зачищенным концам всех проводов в количестве трех штук. При соприкосновении с проводами фазы загорится лампа на указателе напряжения.
• Поставьте отметки маркером на провода.

Если выключатель одноклавишного типа и из потолка будет выходить лишь пару проводов, то требуется проверить их при подключенном выключателе указателем напряжения и найти нулевой и фазный провод. Последние требуется соединять между собой и с фазным проводом электрической проводки, а нулевые тоже соединяют. Проверьте включение и отключение. Если же выключатель одноклавишный, а проводов в электрической проводке три, требуется выяснить назначение третьего провода. Для этого нужно включить выключатель и проверить на всех проводах наличие напряжения. Если фаза будет обнаружена на двух проводах, и люстру можно подключить по схеме трех проводов. Если фаза лишь на одном проводе, а третий провод желто-зеленого цвета, то подключение поводят как в последнем случае – оба провода фаз люстры подключите к фазному проводу электрической проводки, а проводник заземляющего типа требуется заизолировать и убрать.

Как подключать люстры с проводом для заземления

Если сеть старая, а изоляция всех проводов имеет одинаковый цвет, то важно действовать в следующей последовательности:

1. Определите количество и назначение проводов, которые выходят из потолка. Если проводов всего два, то включите выключатель и указателем напряжения найдите ноль и фазу. Отключите выключатель и присоедините провода к соответствующим проводам осветительного прибора, а заземляющий провод люстры нужно изолировать.
2. А вот как подключить люстру с тремя проводами? Поступите аналогичным способом. Если в сети два отдельных контура и выключатель двухклавишного типа, то фазные провода от проводки объедините и соедините с фазным проводом от люстры, а нулевые провода люстры и проводки тоже соединяют, и заземляющий изолируют.

А теперь рассмотрим технику безопасности.

Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

• одноклавишным;
• и двухклавишным.

Подключение через выключатель с одной клавишей

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

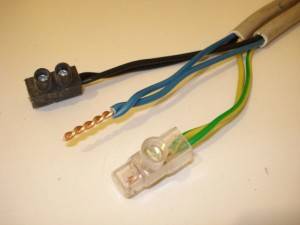

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

Подключение через выключатель с двумя клавишами

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

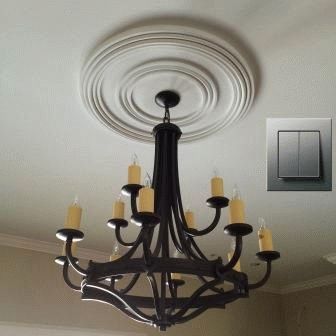

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

• подключен к выключателю через отдельную распределительную коробку;
• или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

Схема подключения при выходе из потолка двух проводов

Люстры с одной лампой или каркас, которых выполнен из пластиковых деталей, не проводящих электрическую энергию, могут иметь две жилы для питания. При выполнении следующей инструкции трудностей подсоединения не возникнет:

1. Проводится определение назначения жил, выходящих из потолка;

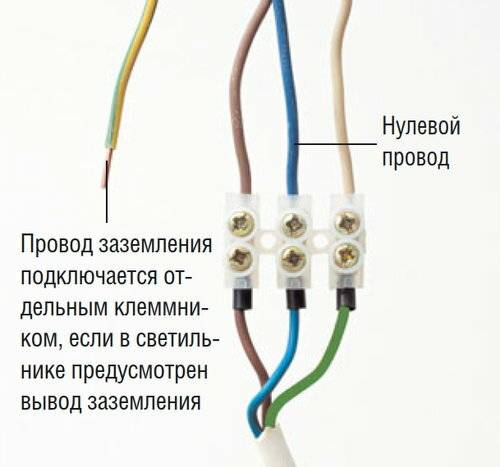

2. Если люстра одноконтурная, но имеет три вывода, выявляется «земля», обрезается, полностью изолируется, из процесса подключения она исключается;
3. Работу по подсоединению следует начинать с «нулевых» проводников;
4. При наличии двух и более контуров, у светильника объединяются фазные жилы клеммными зажимами, отдельным выводом подключается к электрической сети дома или квартиры;
5. Подается напряжение питание, проверяется результат.

Люстра на двухклавишный выключатель

Говорили преимущественно о заземлении через третий провод, но гораздо чаще он выводится, чтобы присутствующие патроны поделить на две части. Подобные потребности возникают в залах, где для приёма гостей хочется использовать иллюминацию на полную, а в будние дни уменьшить потребление. С приходом светодиодных ламп возникает желание распространить опыт с люстрами и на прочие помещения. К примеру, пакет суммарной светимостью выше 2000 лм (200 Вт потребления применительно к лампочкам накала) берет из сети 30 Вт.

Получаем больше света за меньшие деньги. КПД люстр повысился. Для подключения требуется разбить плафоны на две группы. Обычно делают попеременно. Если количество нечётное, в конкретном месте ветвь клавиши приходится на соседние патроны. Группы отличаются тогда числом, разница равна единице. Коммутация ведётся по схеме, описанной выше. Если проводов три, заземление явно отсутствует

Важно понять, где стыкуется фазный провод. В рассматриваемом случае представлено два

Люстра и двойной выключатель

Визуально единственный конец земли выглядит толще. Эта связка объединяет нулевые ветви всех патронов без исключения, что сложно не заметить. Следовательно, две прочие группы считаются фазными и присоединяются к выходу с кнопок выключателя. Прежде уже говорили, как понять, правильно ли произведено подключение. Повторимся: на вырубленном выключателе с двумя клавишами фаза лишь на единственном контакте из трёх. После включения обоих клавиш отвёртка-индикатор должна показывать наличие напряжение на всех. Означает – от выключателя подаётся фаза, как полагается.

Если сделано наоборот, напряжение может отсутствовать либо наблюдаться одновременно на двух контактах. Перед подключением люстры с тремя проводами нужно правильно коммутировать жилы. Уже описывали подробно процесс и не станем повторяться.

Часто возникает потребность подключить люстру на двойной выключатель вместо типичной. Мы упоминали, что свет дешевеет, КПД повышается, люди хотят иллюминации. Все патроны допускается завести сразу на единую фазу. Большинство электрооборудования в жилых домах рассчитывается на ток 10 А, что соответствует мощности в районе 2 кВт. Даже если в люстру набрать 10 светодиодных лампочек, до лимита далеко. Смело объединяйте два фазных контакта люстры с тремя проводами и заводите на общую клавишу.

Пустые каналы

Сложнее придётся желающим заменить старый светильник, чтобы кнопок стало две, плафоны разобьёт на группы. Обычно в стенах имеются каналы. Чётко заметно на примере панельных домов. Если заглянуть в гнездо установки выключателя или розетки, видны каналы, уходящие вглубь плиты. Не все используются (см. фото), появляются широкие возможности для оптимизации конструкции. Применяя специальные устройства закладки кабелей (протяжки), любой опытный человек проложит жилы правильно. Если требуется произвести подключение люстры к двойному выключателю, требуется нарисовать схему и протянуть два провода:

1. От распределительной коробки до места подвешивания люстры.
2. От выключателя до распределительной коробки.

Схема работ

Обратите внимание, фаза уже должна подходить с одной стороны к выключателю, посему эту ветку не трогаем. На стороне люстры нулевые провода обеих групп объединяются

Для большей наглядности схема работ представлена на рисунке. Новая ветка показана зелёным, серыми кругами в распределительной коробке схематично показаны скрутки или прочие варианты соединений жил. Случается, вход в канал забит строительной смесью, крупные куски камня находятся внутри. Рекомендуется проявить терпение с двухклавишным выключателем, чтобы не сломать протяжку. Если погнётся, распрямить уже невозможно.

Подготовка: прозвонка и определение фаз на потолке

• 1 Подготовка: прозвонка и определение фаз на потолке
  • 1.1 Провод заземления
  • 1.2 Ищем фазы и ноль
• 2 Провода на люстре
  • 2.1 Подключение к двойному выключателю
  • 2.2 Как подсоединить люстру к одинарному выключателю
• 3 Правила соединения проводов
• 4 Подсоединение китайской люстры
• 5 Подключение галогенной люстры (с пультом и без)

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат  на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.
