Применение
Электроды в качестве анода и катода наиболее часто применяются:
- в электрохимии;
- вакуумных электронных приборах;
- полупроводниковых элементах.
Рассмотрим в общих чертах сферы применения анодов и катодов.
В электрохимии
В данной сфере анод и катод являются ключевыми понятиями, в процессе прохождения электрохимических реакций, используемых в основном для восстановления металлов. Такие реакции называют электролизом. Использование процессов электролиза позволяет получать чистые металлы, так как на катоде образуются атомы только того металла, положительные ионы которого содержатся в растворе электролита.
Методом электролиза наносят очень тонкое цинковое покрытие стальных листов и деталей любой конфигурации. Гальваническое покрытие эффективно защищает металл от коррозии.
В вакуумных электронных приборах
Примером вакуумных приборов служат радиоэлектронные лампы, электронно-лучевые трубки, кинескопы телевизоров. Они работают по одному и тому же принципу: Разогретый катод испускает электроны, которые устремляются к аноду с высоким положительным электрическим потенциалом.
Образование электронов на раскаленном электроде называется термоэмиссией, а электрический ток, возникающий между катодом и анодом, называется термоэмиссионным. Ценность таких приборов в том, что они проводят ток только в одном направлении – от катода к аноду.
Добавление сетки между электродами позволяет регулировать параметры тока в широких пределах, путем изменения напряжения на сетке. Такие вакуумные лампы используются в качестве усилителей сигналов. В данное время вакуумные приборы используются довольно редко, так как их с успехом заменяют миниатюрные полупроводниковые диоды и транзисторы, часто выполненные на монокристалле в виде микросхемы.
В полупроводниковых приборах
Электронные детали на основе полупроводников ценятся малым потреблением тока и небольшими размерами. Они почти вытеснили вакуумные лампы из употребления. Выводы полупроводниковых приборов традиционно называют анодами и катодами.
При всех плюсах полупроводников, у этих приборов есть недостаток – они «шумят». В усилителях большой мощности эти шумы становятся заметными. В качественной усилительной аппаратуре по-прежнему применяются вакуумные лампы.
Электронно-лучевые кинескопы в современных телевизорах вытесняются экранами с LED подсветкой. Они более экономичны, отлично передают цветовую палитру, позволяют сделать приемник почти плоским.
Подробности
Процесс электролиза или заряда аккумулятора
Такие процессы походи и обратные гальваническим элементам, так как тут не энергия попадает за счет реакции химического характера, а даже наоборот – химическая реакция будет происходить благодаря внешнему источнику электричества. В таком случае плюсом источника питания все еще будут называть катодом, а минус анодом. А вот контакты заряжаемого элемента гальваники или электроды электролизера уже способны носить противоположные наименования, и следует разобраться, почему.
Так как ток от положительного вывода источника питания будет поступать на положительный вывод аккумулятора – последний кстати уже не сможет быть катодом. Ссылаясь на сказанное выше, можно сделать выводы, что в таком случае аккумуляторные электроды при зарядке символически меняют местами. В таком случае через электрод заряжаемого элемента гальваники, в который втекает ток электричества, называют анодом. Итак, при зарядке плюс аккумулятора станет анодом, а минус будет катодом.
Гальванотехника
Процессы металлического осаждения в результате реакции химического типа под действием электрического тока (при процессе электролиза) называют гальванотехникой. Получается, что мир начал получать золоченные, посеребренные, хромированные или даже покрытые иными металлами украшения, а еще детали. Такой процесс применяют в роли декоративных, а еще в прикладных целях – для того, чтобы улучшать устойчивость к коррозии разных узлов и механизмов агрегатов. Метод работы действия установок для нанесения покрытия гальванического типа будет лежать в применении растворов солей элементов, которыми станут покрывать деталь, в роли электролита.
Определить, где анод, а где катод в гальванике тоже важно. Именно в этом случае анод будет являться электродом, к которому подключаются положительный вывод источника питания, а получается, катод в таком случае станет минусом. При этом металл будет осаждаться (восстанавливаться) на минусовом электроде (речь идет про реакцию восстановления)
Получается, что есть вы желаете изготовить позолоченное кольцо собственноручно – подключите к нему отрицательный вывод блочка питания и поместите в емкость с требуемым растворителем
При этом металл будет осаждаться (восстанавливаться) на минусовом электроде (речь идет про реакцию восстановления). Получается, что есть вы желаете изготовить позолоченное кольцо собственноручно – подключите к нему отрицательный вывод блочка питания и поместите в емкость с требуемым растворителем.
В электронике
Ножки или электроды полупроводниковых, а еще вакуумных электронных устройств крайне часто называют катодом и анодом. Предлагаем рассмотреть условное обозначение графического типа полупроводникового диода по схеме. Как видите, анод у диода подключают до плюса батареи. Он так называется по той причине – в такой вывод у диода в любом случае будет втекать ток. На настоящем элементе на катоде будет маркировка в воде точки или полоски. Со светодиодом все аналогично, и на 0.5 см светодиодах внутренности видны через колбу. Та половина, что больше является катодом. Аналогичным образом будет обстоять ситуация даже с тиристором, назначение вывод и однополярное использование таких трехногих компонентов делает его управляемым диодом.
Почему существует путаница?
Специально, чтобы облегчить обучение и практическое применение, было решено, что диодные элементы названия выводов не будут менять зависимо от своей схемы включения, и они будут «прикреплены» к физическим выводам. Но это не относится к аккумуляторам. Так, у полупроводниковых диодов всё зависит от типа проводимости кристалла. В электронных лампах этот вопрос привязан к электроду, который эмитирует электроны в месте расположения нити накала. Конечно, тут есть определённые нюансы: так, через такие полупроводниковые приборы, как супрессор и стабилитрон, может немного протекать обратный ток, но здесь существует специфика, явно выходящая за рамки статьи.
Этимология
Слово было придумано в 1834 году от греческого ἄνοδος ( анодос ), «восхождение», Уильямом Уэвеллом , с которым Майкл Фарадей посоветовался с некоторыми новыми названиями, необходимыми для завершения статьи о недавно открытом процессе электролиза . В этой статье Фарадей объяснил, что, когда электролитическая ячейка ориентирована так, что электрический ток проходит через «разлагающееся тело» (электролит) в направлении «с востока на запад» или, что усиливает эту помощь памяти, то, в чем солнце кажется движущимся », анод — это то место, где ток входит в электролит, на восточной стороне:« ano up, odos a way; the way that the sun ups ».
Использование слова «восток» для обозначения направления «внутрь» (на самом деле «в» → «восток» → «восход солнца» → «вверх») может показаться надуманным. Ранее, как указано в первой ссылке, процитированной выше, Фарадей использовал более простой термин «эизод» (проход, через который входит ток). Его мотивация изменить его на что-то, означающее «восточный электрод» (другими кандидатами были «восточный электрод», «ориод» и «анатолод»), заключалась в том, чтобы сделать его невосприимчивым к возможному более позднему изменению в соглашении о направлении тока , точная природа которого в то время не было известно. Ссылкой, которую он использовал для этого эффекта, было направление магнитного поля Земли, которое в то время считалось неизменным. Он фундаментально определил свою произвольную ориентацию ячейки как такую, при которой внутренний ток будет проходить параллельно и в том же направлении, что и гипотетическая токовая петля намагничивания вокруг локальной линии широты, которая индуцирует магнитное дипольное поле, ориентированное, как у Земли. Это сделало внутренний поток с востока на запад, как упоминалось ранее, но в случае более позднего изменения конвенции он стал бы с запада на восток, так что восточный электрод больше не был бы «входом». Следовательно, «эизод» стал бы неуместным, тогда как «анод», означающий «восточный электрод», оставался бы правильным в отношении неизменного направления фактического явления, лежащего в основе тока, тогда неизвестного, но, как он думал, однозначно определяемого магнитным эталоном
Оглядываясь назад, можно сказать, что изменение названия было неудачным не только потому, что одни только греческие корни больше не раскрывают функцию анода, но, что более важно, потому что, как мы теперь знаем, направление магнитного поля Земли, на котором основан термин «анод», зависит от разворотов, в то время как текущее соглашение о направлении, на котором был основан термин «эизод», не имеет причин для изменения в будущем.
После более позднего открытия электрона была предложена этимология, более легкая для запоминания и более надежная техническая, хотя исторически ложная, этимология: анод, от греческого anodos , «путь вверх», «путь (вверх) из ячейки (или другое устройство) для электронов ».
Параметры тока, важные для подключения диода в сеть
Работа светодиодов базируется на трех основных параметрах:
- напряжение питания;
- ток потребления;
- рассеиваемая мощность.
Наиболее важными из них являются напряжение светодиода и сила тока. Значение мощности несложно вычислить самостоятельно, перемножив эти два показателя. Знание этих параметров может пригодиться на любых стадиях работ с элементами — от замены вышедших из строя, до подбора источника питания. Базовые характеристики светодиодов необходимо рассмотреть внимательнее:
Потребляемый ток LED
Сила тока определяет стабильность функционирования элемента. Увеличение этого параметра, даже в небольших пределах, вызывает преждевременное старение кристалла (снижение интенсивности свечения) с одновременным усилением цветовой температуры. Для защиты от превышения силы тока в светодиодных светильниках или лампах устанавливаются драйверы — стабилизаторы. Подключение к сети отдельных светодиодов производится через резисторы, обеспечивающие соответствующее падение напряжения и силы тока. Номинал этих резисторов должен быть рассчитан для каждого светодиода исходя из его характеристик.
Напряжение
«Напряжение на светодиоде» — это не совсем верное выражение. Правильнее применять термин «падение напряжения», обозначающий величину на выходе устройства при пропускании через светодиод номинального тока. Элементы разных цветов имеют собственное рабочее напряжение:
- для синих, белых или зеленых светодиодов напряжение составляет 3 вольта;
- красные и желтые устройства — от 1,8 до 2,4 В.
По этим показателям можно примерно определить напряжение светодиода. Однако, нельзя уверенно сказать, какое напряжение является номинальным для данного элемента, если просто посмотреть на его цвет и не выполнить никаких дополнительных измерений. При изменении параметров тока оттенок свечения изменяется, поэтому визуально определяется не номинал, а реально существующее напряжение.
Мощность диода
Мощность — это произведение силы тока на напряжение. Показатель расчетный, внешне он практически не подлежит определению. Точно узнать мощность светодиода можно из данных на упаковке, с определенной долей погрешности параметр измеряется мультиметром. Подготовленный, опытный человек способен определить значение по внешнему виду элемента, но и тут возможны ошибки, поскольку многие модели очень похожи друг на друга.
Почему важно знать эти характеристики
Знание всех рабочих параметров светодиода поможет произвести правильную замену сгоревшего элемента. Кроме того, если знать потребление тока и вольтаж, можно вычислить мощность устройства, которая необходима при подборе соответствующего блока питания.
Например, если имеется светодиод с напряжением 3 В и силой тока 0,1 А, его мощность составит 0,3 Вт. Соответственно, при соединении 10 штук значение увеличится до 3 Вт.
Исходя из этих показателей, для сборки понадобится блок питания мощностью 3,3 Вт (с учетом 10% запаса для более стабильной работы).
Как определить, где анод, а где катод?
При определении катода и анода необходимо в первую очередь ориентироваться на направление тока, а не на полярность источника питания. Несмотря на то, что эти понятия тесно связаны с полярностью тока, они больше обусловлены направлениями векторов электричества.
Например, в аккумуляторах, при перезарядке, происходит изменение ролей катода и анода. Это связано с тем, что во время зарядки изменяется направление электрического тока. Электрод, выполнявший роль электрода при работе аккумулятора в режиме источника питания во время зарядки выполняет функции катода и наоборот – катод превращается в анод.

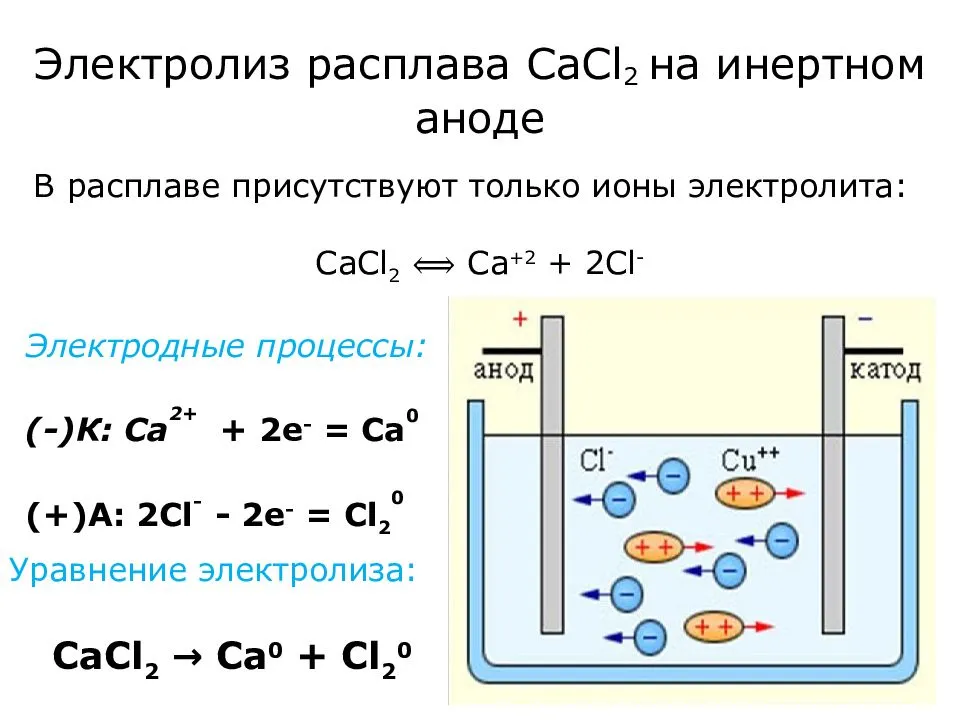

На рис. 1, изображено процесс электролиза, при котором происходит перемещение анионов (отрицательных ионов) и катионов (положительных ионов). Анионы устремляются к аноду, а положительные катионы – в сторону катода.
Рис. 1. Электролиз
При электролизе перемещаются носители зарядов разных знаков, однако, по определению, анодом является тот электрод, в который втекает ток. На рисунке анод подсоединён к положительному полюсу источника тока, а значит, ток условно втекает в этот электрод.
Обратите внимание на рисунок 2, где изображена схема гальванического элемента. Рис. 2
Гальванический элемент
2. Гальванический элемент
Рис. 2. Гальванический элемент
Плюсовой вывод источника тока является катодом, а не анодом, как можно было бы ожидать. При внимательном изучении принципа работы гальванического элемента можно понять, почему анод является отрицательным полюсом.
Обратите внимание на рисунок строения гальванического источника тока. Стрелки (вверху) указывают направление движения электронов, однако направлением тока условно принято считать перемещение от плюса к минусу. То есть, при замыкании цепи, ток входит именно в отрицательный полюс, который и является анодом, на котором происходит реакция окисления
Иначе говоря, ток от положительного электрода через нагрузку попадает на анод, являющийся отрицательным полюсом гальванического элемента. При вдумчивом подходе все стает на свои места
То есть, при замыкании цепи, ток входит именно в отрицательный полюс, который и является анодом, на котором происходит реакция окисления. Иначе говоря, ток от положительного электрода через нагрузку попадает на анод, являющийся отрицательным полюсом гальванического элемента. При вдумчивом подходе все стает на свои места.
При определении позиций анода и катода в радиоэлектронных элементах пользуются справочными материалами.
На назначение электродов указывает:
- форма корпуса (рис. 3);
- длина выводов (для светодиодов) (рис. 4);
- метки на корпусах приборов или знака анода;
- различная толщина выводов диода.
Рис. 3. ДиодРис. 4. Электроды светодиода
Определение назначений выводов у полупроводниковых диодов можно определить с помощью измерительных приборов. Например, все типы диодов (кроме стабилитронов) проводят ток только в одном направлении. Если вы подключили тестер или омметр к диоду, и он показал незначительное сопротивление, то к положительному щупу прибора подключен анод, а к отрицательному – катод.
Если известен тип проводимости транзистора, то с помощью того же тестера можно определить выводы эмиттера и коллектора. Между ними сопротивление бесконечно велико (тока нет), а между базой и каждым из них проводимость будет (только в одну сторону, как у диода). Зная тип проводимости, по аналогии с диодом, можно определить: где анод, а где катод, а значит определить выводы коллектора или эмиттера (см. рис. 5).
Рис. 5. Транзистор на схемах и его электроды
Что касается вакуумных диодов, то их невозможно проверить путем измерения обычными приборами. Поэтому их выводы расположены таким образом, чтобы исключить ошибки при подключении. В электронных лампах выводы точно совпадают с расположением контактов гнезда, предназначенного для этого радиоэлемента.
Это интересно: Как правильно паять провода — видео, технология, порядок пайки
Виды диодов
Светодиодные элементы делятся на 2 объёмных вида: полупроводниковые и неполупроводниковые. Устройство первого подразумевает небольшую ёмкость с выкачанным воздухом и двумя электродами внутри:
- Плюсовым, обладающим электропроводностью P.
- Минусовым, обладающим электропроводностью N.

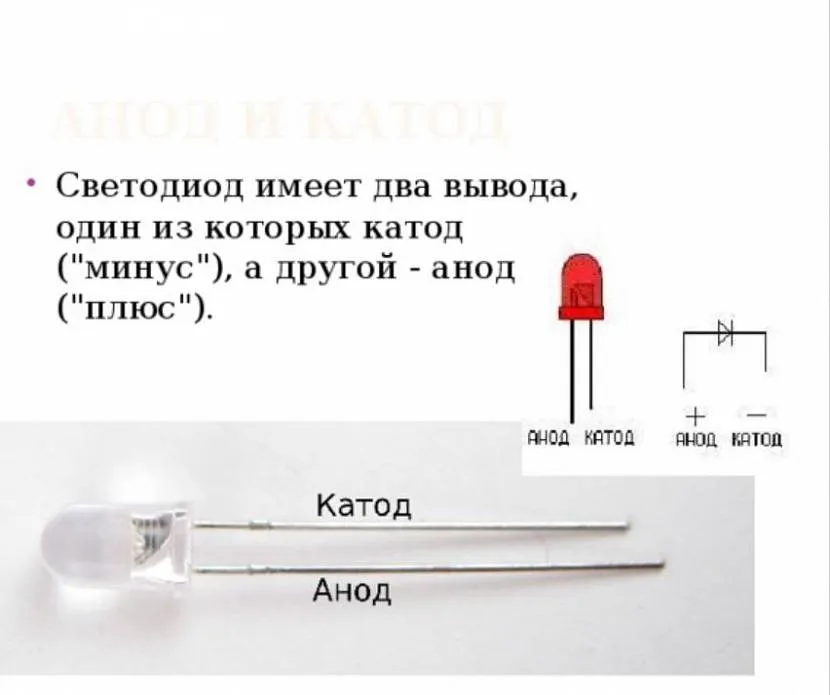

Анод и катод в светодиодеИсточник multiurok.ru
Неполупроводниковые диоды делятся в свою очередь ещё на 2 группы:
- Вакуумные (кенотроны), построенные по принципу лампы, имеющей 2 электрода, где один из них представлен как нить накаливания. В приоткрытом положении движение электронов осуществляется в сторону от полюса к минусу. В закрытом положении траектория перемещения изменяется в противоположную сторону или приостанавливается.
- Наполненные газом (стабилитроны с тлеющим либо коронным зарядом игнитронов и газотронов). Из объёмного списка элементов наибольшая популярность присуща газотронам с дуговым зарядом (стабилитронам). Внутрь них закачивается инертный газ, помещаются оксидные термокатоды. Ключевой особенностью таких светодиодов является возможность к выдаче высокого напряжения на выходе и способность функционировать с напряжением, значение которого может достигать нескольких десятков ампер.
Что будет, если перепутать полярность аккумулятора
В простой электрической схеме устройство с ротором и статором способно работать с прямой и обратной полярностью. Это касается и стартера машины. Если он оснащен обмоткой, направление тока одновременно меняется на подвижной и стационарной части, сохранив изначальное направление вращения. В моделях с постоянными магнитами изменение полярности провоцирует обратное вращение. Это свойство знакомо каждому, кто пользуется электроинструментом с реверсом. Именно для этой цели автомобильный стартер дополнен шестеренчатым приводом включения (бендиксом), который не допускает неправильного раскручивания ДВС.
Но электросхема автомобиля намного сложнее. Она оснащена полупроводниковыми предохранителями и диодным мостом, которые пропускают ток только в одном направлении. При изменении полярности они препятствует движению электронов, оказывают избыточное сопротивление и перегорают. Аналогичные процессы происходят в проводах и электронике.
Можно выделить несколько основных угроз, которые характерны неправильной полярности АКБ:
- короткое замыкание сети;
- перегорание предохранителей;
- возгорание авто;
- потеря емкости и частичная переплюсовка батареи;
- выход из строя ЭБУ;
- поломка диодного моста генератора;
- оплавление изоляции проводки;
- выход из строя триггерной системы сигнализации.
Даже краткосрочное изменение полярности, которое прошло без видимых последствий сейчас, со временем может проявиться в виде участившихся поломок электроники, систем и узлов. Именно поэтому, если принято решение купить аккумулятор Bosch для автомобиля с обратной полярностью, нужно искать модель с правой клеммой «+». Для авто с прямой полярностью подойдет АКБ Bosch, Solite, Topla или Moratti с левым плюсом.
В заключение
Электрические автосхемы рассчитаны на движение тока только в одном заданном направлении. Случайное изменение полярности разрушает защитные системы, провоцирует короткое замыкание, резкие скачки напряжения и сопротивления, сопровождаемые критическим нагревом токопроводящих элементов. Последствия могут быть как не очень значимыми в виде выгоревших предохранителей, так и глобальными, вплоть до разрушения платы ЭБУ и возгорания машины.
Назад | Все статьи
Как определить полярность светодиода — 2 простых способа
Светодиод – полупроводниковый оптический прибор, пропускающий электрический ток в прямом направлении. При подключении инверсионно тока в цепи не будет, и, естественно, не произойдет свечения. Чтобы этого не случилось, нужно соблюдать полярность светодиода.
Светодиод на схеме обозначается треугольником в кружке с поперечной чертой – это катод, который имеет знак «-» (минус). С противоположной стороны находится анод, имеющий знак «+» (плюс).
Обозначение светодиода в схеме
В монтажных схемах должна присутствовать цоколевка (или распиновка) выводов для идентификации всех контактов соединения.
Как определить полярность диода, держа в руках крохотную лампочку? Ведь для правильного подключения нужно знать, где у него минус, а где плюс. Если распайка выводов будет попутана, схема не заработает.
Визуальный метод определения полярности
Первый способ определения – визуальный. У диода два вывода. Короткая ножка будет катодом, анод у светодиода всегда длиннее. Запомнить легко, так как присутствует начальная буква «к» и в том и другом слове.
Длина выводов светодиода
Когда оба вывода согнуты или прибор снят с другой платы, их длину бывает сложно определить. Тогда можно попробовать разглядеть в корпусе небольшой кристалл, который выполнен из прозрачного материала. Он располагается на небольшой подставке. Этот вывод соответствует катоду.
Также катод светодиода можно определить по небольшой засечке. В новых моделях светодиодных лент и ламп применяются полупроводники для поверхностного монтажа. Имеющийся ключ в виде скоса указывает на то, что это отрицательный электрод (катод).
Иногда на светодиодах стоит маркировка «+» и «-». Некоторые производители отмечают катод точкой, иногда линией зеленого цвета. Если нет никакой отметки или ее трудно разглядеть из-за того, что светодиод был снят с другой схемы, нужно произвести тестирование.
Тестирование с применением мультиметра или аккумулятора
Хорошо, если под рукой есть мультиметр. Тогда определение полярности светодиода произойдет за одну минуту. Выбрав режим омметра (измерение сопротивлений), нетрудно произвести следующее действие. Приложив щупы к ножкам светодиода, производится замер сопротивления. Красный провод должен подключаться к плюсу, а черный – к минусу.
При правильном включении прибор выдаст значение, примерно равное 1,7 кОм, и будет наблюдаться свечение. При обратном включении на дисплее мультиметра отобразится бесконечно большая величина. Если проверка показывает, что в обе стороны диод показывает малое сопротивление, то он пробит, и его следует утилизировать.
Определение полярности светодиода при помощи мультиметра
В некоторые приборах существует специальный режим. Он предназначен для проверки полярности диода. Прямое включение будет сигнализировать подсветкой диода. Этот метод подходит для красных и зеленых полупроводников.
Синие и белые светодиоды выдают индикацию только при напряжении более 3 вольт, поэтому нельзя достигнуть нужного результата. Для их тестирования можно использовать мультиметры типа DT830 или 831, в которых предусмотрен режим определения характеристик транзисторов.
Используя PNP-часть, один вывод светодиода вставляют в коллекторное гнездо, второй – в эмиттерное отверстие. В случае прямого подключения появится индикация, инверсионное включение не даст подобного эффекта.
Как определить полярность светодиода, если под рукой нет мультиметра? Можно прибегнуть к обычной батарейке или аккумулятору. Для этого понадобится еще любой резистор. Это нужно для защиты светодиода от пробоя и выхода из строя. Последовательно соединенный резистор, величина сопротивления которого должна быть примерно 600 Ом, позволит ограничить ток в цепи.
Проверка полярности при помощи источника питания
И еще несколько советов:
- если известна полярность светодиода, впредь нельзя подавать на него обратное напряжение. В противном случае есть вероятность пробоя и выхода из строя. При правильной эксплуатации светодиод будет служить исправно, так как он долговечен, а также его корпус хорошо защищен от попадания влаги и пыли;
- некоторые типы светодиодов чувствительны к воздействию статического электричества (синие, фиолетовые, белые, изумрудные). Поэтому их нужно предохранять от влияния «статики»;
- при тестировании светодиода мультиметром желательно это действие произвести быстро, касание к выводам должно быть кратковременным, чтобы избежать пробоя диода и вывода его из строя.
Назначение диода
Полупроводниковые диодные элементы присутствуют практически во всех бытовых приборах. Светодиоды используются в производстве осветительных приборов и светодиодных телевизоров.
Полупроводниковые диоды классифицируют по:
- кристаллический материал (кремний, селен, фосфид индия, германий);
- размеры (микросплавы, точечные, плоские);
- технологии изготовления pn-переходов (диффузионные, сплавные, эпитаксиальные);
- частотный (низкочастотный, высокочастотный, сверхвысокочастотный, импульсивный);
- области применения (выпрямительные и специальные).
Выпрямительные диоды предназначены для преобразования переменного напряжения в постоянное. Они установлены в схеме в виде диодного моста, который можно использовать в радиоаппаратуре, блоке питания, зарядном устройстве.
Выпрямители делятся на:
- малый ток (до 0,3 ампера);
- средней мощности (0,3-10 ампер);
- мощность (10-100 000 А, до 6 кВ).
Полупроводниковые специальные диодные элементы:
- варикапы (емкостные диоды);
- тиристоры (с дополнительным выводом для перехода в открытое состояние);
- симисторы (ток проходит в 2-х направлениях);
- стабилитроны (стабилизатор напряжения 2 вольта в состоянии пробоя, отдельный тип стабилизатора (нормистор) на напряжение 0,7-2 вольта);
- диоды Шоттки (для низковольтных цепей в паре со стабилитроном);
- туннельные диодные элементы (с малым отрицательным сопротивлением);
- динисторы (не содержат управляющих электродов, установлены на переключателях);
- магнитодиоды (изменение вольт-амперных характеристик в магнитном поле, устанавливаемые на датчики движения, устройства управления);
- фотодиоды (преобразовывают световую энергию в электрическую);
- светодиоды (преобразуют электрическую энергию в свет).
Заключение
Итак, важно подвести итоги, отвечая на вопрос – как запомнить, где плюс, а где же минус у анода и катода? Есть удобное мнемоническое правило для электролиза, аккумуляторного заряда, гальваники и приборов полупроводникового типа. У таких слов с аналогичными наименованиями одинаковое количество букв, что показано ниже
Во всех случаях, которые перечислены выше, ток будет вытекать из катода, а втекать будет в анод. Пусть вас не сбивает с толку постоянная путаница «Почему, когда у аккумулятора при заряде катод становится отрицательным, а при обычных обстоятельствах он положительный?». Следует помнить о том, что у всех элементов электроники, а еще гальванике и электрозиров – в общем у вас энергетических потребителей анодом можно называть вывод, который подключают к плюсу. На этом отличия закончатся, и теперь вам будет проще разбираться что минус, что плюс между выводами устройств и элементов. Напоследок следует посмотреть полезные видеоролике по теме статьи. Теперь вы точно знаете, что такое катод и анод, а еще запомнить их весьма быстро. Надеемся, эта информация была для вас интересной, а еще полезной.
