Особенности проведения монтажных работ
Перед тем как подключить домофон, нужно подготовить и изучить схему. По умолчанию, она предлагается в комплекте с оборудованием. Первый этап установки подразумевает монтаж цифровой панели, которая находится снаружи у подъезда. Питание подключается только после проверки исправности всех соединений.
По умолчанию, панель устройства состоит из контактных соединений К1-К5, L + L-/
Когда питание будет подключено, на экране должно появиться соответствующее уведомление. Оно указывает на старт отсчета времени автоматической настройки оборудования. Подобный цикл занимает около 25-30 секунд. Когда индикация исчезнет, панель будет готова к эксплуатации, поэтому можно переходить к следующим этапам монтажа.
Регулировка громкости звука домофона «Метаком»
В большинстве случаев, домофоны «Метаком» поддерживают 3 опции по изменению громкости:
- Повышение громкости микрофона.
- Повышение громкости динамика для воспроизведения звука.
- Изменение параметров линейного баланса.
Компания выпускает на рынок уже отрегулированные домофоны, поэтому их дальнейшая настройка выполняется только в случае каких-либо серьезных сбоев или подключения новых абонентов.
Использование магнитных ключей и кода для открытия домофона
Открывать домофон можно 2 методами:
- С помощью ключей Touch Memory или Touch
- С помощью запрограммированной комбинации.
Во втором случае необходимо указать номер квартиры, а затем код, который состоит из 4 цифр. Если сделать все без ошибок, то дверь откроется, а в квартире прозвучит характерный сигнал.
Чтобы выполнить программирование индивидуального кода, нужно провести такие манипуляции:
- Сделать нажатие номера квартиры.
- Подождать, пока произойдет подключение.
- Нажать на кнопку «ключ».
- Удерживая клавишу «ключ» нажатой, дождаться, пока владелец квартиры трижды нажмет на кнопку открытия двери на трубке домофона, которая находится внутри помещения.
- Указать 4 цифры нового шифра.
Во время таких действий трубка абонентского устройства должна быть снятой.
Еще один метод открытия дверей – применение магнитных ключей. Их следует внести в память домофона посредством считывания кода.
Подключение трубки домофона
К наиболее важным элементам домофонной системы относится трубка. Она находится внутри квартиры и используется для сопряжения наружного устройства с абонентским. В каждой квартире, которая подключена к подъездному домофону, должна присутствовать такая конструкция, которая внешне похожа на обычный телефон.
Как подключить трубку в многоквартирном доме
Интересуясь, как реализовать подключение трубки домофона, нужно ознакомиться с общей спецификой работы оборудования и с подробной схемой устройства. Оно выполнено в виде телефонного аппарата, соединенного с кнопкой, которая отвечает за открытие замка.
С учетом особенностей устройства трубки различаются дизайном, клавишами и функциональностью. Такая схема прилагается в комплекте с пользовательским руководством.
Для подключения нужно демонтировать щиток и найти в нем коммутатор, который включает микроконтроллер PIC и несколько микросхем. Дальше стоит найти шину единиц и десятков, а также кабель из десяти жил. В нем находится несколько отдельных проводов от разных абонентов, а также подключенный «плюс» от абонентского устройства.
Программирование ключей
Выполнить программирование ключей несложно. Для этого нужно зарегистрировать в памяти устройства «мастер ключ», используя такой алгоритм действий:
- Оборудование подключается в сеть.
- Перемычка, размещенная возле микросхемы 24С16, замыкается.
- Активируется питание.
- Перемычка размыкается после 4-кратного сигнала.
- «Мастер ключ» прикладывается к контакту, что приводит к появлению 3 оповещений.
Как выполняется установка наружного блока: основные особенности
Процедура подсоединения наружной панели не занимает много времени. Главное – соблюдать полярность, учитывая схему производителя, и учитывать разницу между напряжением в разных разъемах. Если контакты подключены без ошибок, то на панели будет гореть соответствующий индикатор и оборудование будет настраиваться автоматически.
Как устроен домофон, его модули
Виды домофонов подразделяются в зависимости от количества пользователей (одно и многоабонентские), а также по характеру работы (с аудио- и видеосвязью). Чаще всего в комплект входят:
- трубка домофона;
- модуль вызова;
- запорное устройство;
- источник питания;
- соединительные разъемы и кабели.
С трубкой все понятно – это блок, который требуется для связи хозяев дома с абонентами извне. Модуль вызова предназначен для обратной цели. С этой панели осуществляется набор кода, а также управление замком (если применяется специальный магнитный ключ). Запорное устройство, работающее по принципу электромеханического (электронного или электрического) замка, аналогично ригелю в стандартной двери: это узел, предотвращающий доступ посторонних в подъезд, помещение, квартиру.
Программирование ключей.
Купив домофон программирование ключей – одна из основных операций. В первую очередь в память домофона необходимо внести «мастер-ключ». Для этого потребуется:
- подключить домофон в сеть;
- рядом с микросхемой 24С16 имеется перемычка, которую необходимо замкнуть;
- включить питание;
- после того, как устройство просигнализирует звуком 4 раза, перемычку нужно разомкнуть;
- приложить «мастер-ключ к контакту», устройство сделает 3 звуковых сигнала;
Три сигнала оповещают о том, что «мастер-ключ» внесен в память устройства и теперь можно приступить к программированию пользовательских ключей.
Для программирования пользовательских ключей необходимо:
- приложить к считывающему контакту «мастер-ключ»;
- дождаться трех звуковых сигналов;
- поочередно набирать номер квартиры и прикладывать к контакту пользовательские ключи.
Для того, чтобы выйти из режима программирования, необходимо удерживать кнопку «открытие дверей».
Для того, чтобы сбросить из памяти домофона «Метаком», необходимо:
- отключить главный цифровой блок от сети;
- рядом с микросхемой 24С16 имеется перемычка, которую необходимо замкнуть;
- включить устройство в сети, подключить питание;
- прозвучит 4 звуковых сигнала, затем пауза продолжительностью 10 секунд, вновь звуковой сигнал;
- снять перемычку.
Перезапуск программы произойдет автоматически после недлительной паузы. В памяти устройства сбросятся все пользовательские ключи, «мастер-ключ» из памяти не удаляется и может быть использован для дальнейшего перепрограммирования.
Рубрики
Домофон, как подключить трубку к стене. Подключение трубки домофона
При выходе из строя старой трубки домофона, или ее замены на более современный по дизайну вариант зачастую возникает вопрос: Смогу ли я своими руками заменить трубку домофона, и что для этого нужно?
Можем смело утверждать: замена трубки домофона под силу каждому! Подключение трубки не требует пайки и специальных навыков. Нужна лишь отвертка и несколько минут времени!
Инструкция по установке трубок Cyfral Unifon (модификации U, B )
- Для подключения трубки польского производителя Cyfral Unifon (модификаций U, B) первым шагом Вам необходимо открыть корпус базы , поскольку клеммы для подключения провода находятся внутри. Для этого открутите шуруп и аккуратно снимите верхнюю крышку, закреплённую на основании при помощи внутренних направляющих.
Устройство домофона
Система коммуникации включает следующие элементы.
- Вызывная панель – устанавливается на входе, на подъездной двери, на крыльце, возле калитки. Оснащается кнопками вызова, считывателем, динамиком и микрофоном. В видеоверсии есть встроенная камера.
- Абонентское устройство – часть домофона, которая размещается непосредственно в квартире или холле загородного коттеджа. Выполняется в виде телефонной трубки или монитора. Устройство позволяет ответить на вызов, дистанционно открыть замок, наблюдать за визитером. Трубки для домофона обязательно включают динамики, микрофон, кнопки управления, дисплей.
- Идентификатор – магнитная карта, брелок, электронный ключ или любой другой вариант. На устройстве записан код доступа. Идентификатор прикладывают к считывателю, который открывает замок на входной группе, если код принимается.
- Замок – электромагнитный или электромеханический. Открывается дистанционно или при использовании идентификатора.
- Провод для домофона – соединяют вызывную панель и абонентские устройства. Некоторые модели связываются через Wi-Fi.
- Вспомогательные устройства – коммутаторы, кнопки выхода, блоки питания, крепежные элементы и прочее.
Усовершенствованные системы могут включать также камеры наблюдения, подсветку, датчики движения и другие элементы.
Какой у вас домофон?
Аудио
61.18%
Видео
32.94%
Выбираю
5.88%
Проголосовало: 85
Как подключить домофон Метаком: пошаговая инструкция
Шаг 1: Подготовительные действия
Перед подключением домофона Метаком вам нужно убедиться в наличии всех необходимых материалов и инструментов. Вы должны иметь:
- Трубку домофона Метаком;
- Кабельную скобу;
- Уголки и винты для крепления трубки;
- Отвертку и кусачки;
- Розетку и кабель для подключения электроэнергии.
Также убедитесь, что установка остальных компонентов домофона (камеры, пультов управления) проведена правильно и без дефектов.
Шаг 2: Подключение трубки домофона
Для начала нужно открыть трубку домофона и сделать следующее:
- Подключить провода к соответствующим клеммам на плате устройства.
- Произвести крепление трубки к стене, используя уголки и винты.
- Сделать крепление кабельной скобы вблизи трубки для того, чтобы провода не провисали на воздухе.
Шаг 3: Подключение питания и проверка работы домофона
Для подключения питания вам нужно:
- Подсоединить кабель питания к розетке.
- Подключить кабель питания к трубке домофона.
После этого можно проверить работу устройства. Если все было сделано правильно, то трубка должна загореться и начать работать.
Шаг 4: Дополнительные настройки
Для более точной настройки домофона следуйте инструкции пользователя, которая идет в комплекте с устройством. Обычно настройка сводится к выбору режима работы, звука, подключению других компонентов и ослаблению или усилению звукового сигнала.
К сожалению, если у вас возникают трудности с подключением домофона Метаком, лучше обратиться за помощью к профессионалам, чем пытаться разобраться самостоятельно и нарушить целостность системы.
Устройство и принцип работы
Домофон – это электромагнитное замочное устройство с возможностью дистанционного управления процессом открытия-закрытия с пультов (трубок), расположенных в квартирах или офисах. Система устанавливается на подъездной двери и обеспечивает защиту здания от нежелательного проникновения.
В зависимости от системы подключения квартир к домофонному устройству различают цифровые и координатные приборы.
При координатной системе коммутации к каждой квартире от домофона идет отдельный кабель, при цифровой же – связующий кабель один. Казалось бы, цифровые домофонные устройства должны быть дешевле, однако, на самом деле все обстоит ровным счетом наоборот – их стоимость выше, чем у координатных, практически в 3 раза. Но считается, что это окупается более высокой надежностью и защищенностью подобной системы связи.
По типу связи домофоны подразделяются на аудио- и видеоприборы. Из названия ясно, что у видеодомофонных аппаратов имеется экран, на котором отображается личность звонящего посетителя, а аудиоустройства обеспечивают лишь голосовую связь. Естественно, устройства, осуществляющие передачу видеоизображения, обеспечивают более высокий уровень защиты, но не стоит забывать и о ценовом аспекте – они гораздо дороже голосовых домофонов и вследствие этого гораздо менее распространены. Обычно видеоустройства устанавливаются на воротах больших частных владений.
Как подключается домофон
В комплекте с домофоном обычно идут все комплектующие элементы:
- Внешний блок.
- Электромагнитный замок.
- Кнопка выхода из подъезда.
Комплектующие Тип монтажа домофонной системы может быть двух способов. Обычно используют координатную схему подключения. Также существует и цифровая система подключения. Рассмотрим подробнее каждые из схем.

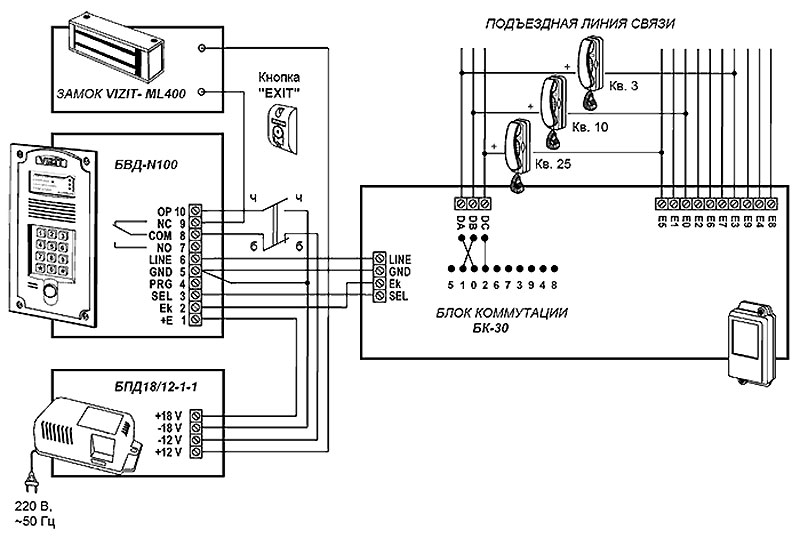

Координатная схема подсоединения
Данная схема реализуется следующим образом. К монтированному внешнему блоку домофонной системы подключается коммутатор, куда далее подсоединяются все трубки с квартир. Из-за параллельных соединений они не зависят друг от друга, но получается слишком много проводов (используются двужильные провода).
На внешнем блоке посетитель набирает номер квартиры. Сигнал идет на главный контроллер, обрабатывается и подключает для связи нужную ветку, ведущую к трубке. Данная схема наиболее распространена и популярна.
Схема аналогового подключения

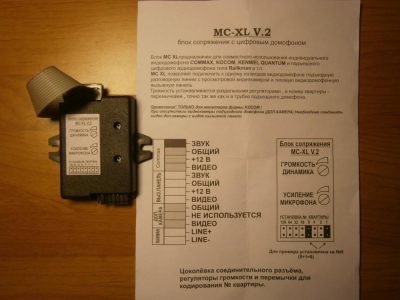

Цифровая схема
Другая, более дорогостоящая и менее распространенная схема основывается на цифровом сигнале. При такой схеме устройства не подключаются к коммутатору параллельно, а кабель, подключаемый к ним, устроен, как гирлянда. При соединении нужно соблюдать полярность. Если хоть одно устройство вышло из строя или его решили заменить, не соблюдая полярность, то вся система остановится. Это вызывает определенные неудобства.
При такой схеме имеется ограничение на количество абонентов. Максимальное число равно 255. Система перемычек позволяет генерировать цифровой сигнал и подключать всегда одну нужную трубку.
Инструкция к аналоговой системе
Какой домофон выбрать
На российском рынке существует множество фирм, изготавливающих устройство для домофонов. Высокие технологии производства позволяют с каждым годом выпускать усовершенствованные модели. Каким будет домофон в доме – решать самим собственникам.
Выбирая домофон, стоит обратить внимание на систему коммутации. По этому параметру выделяют координатные и цифровые домофоны
Их различие состоит в проводе, благодаря которому идет подключение к квартирам.
При установке цифрового домофона, прокладывается одна линия для связи коммутатора со всеми квартирами. Координатная система устроена так, что к каждой квартире будет проложен отдельный провод, соединяющий её с коммутатором.
Сегодня цифровые домофоны считаются более надежными в работе. Но их цена превышает цену координатных в три раза.
Еще одной из характеристик, на которую стоит обратить внимание, является тип связи. Существуют аудио и видеодомофоны
Их разница в наличии дисплея, на котором можно рассмотреть, кто звонит. Видеодомофон обеспечивает высокую безопасность, благодаря ему никто из посторонних не сможет проникнуть внутрь подъезда. Но стоимость таких устройств высока. Владельцы квартир по большей части предпочтение отдают аудиодомофонам.
Кто платит за обслуживание домофона
С момента установки домофон приобретает статус общедомового имущества и принадлежит всем собственникам квартир в доме. Согласно действующему законодательству за содержание и обслуживание имущества платят сами жильцы. После появления домофона в подъезде в вашем почтовом ящике появится и новая квитанция.
Обязанность по выплате сумм за содержание этого устройства закрепляется и за теми собственниками, которые не устанавливали трубки в своих квартирах.
Раньше люди не думали, о том, что кто-то может зайти в их подъезд и причинить ущерб имуществу, которое в нем находится. В советское время и вовсе стояли деревянные входные двери, а на лестничных площадках цвели цветочки в горшочках.
Возможно, причиной вандализма подъездах стали лихие 90, когда нравственность народа желали лучшего. Вот тогда и стали придумывать и устанавливать различные средства защиты от недоброжелателей. Сперва это были кодовые замки, устанавливаемые ЖКХ, после их сменили домофоны. Посмотрим, что еще изобретут для защиты общедомового имущества.
Монитор/аудиотрубка и вызывная панель
Монитор видеодомофона может быть:
- Аналоговым, работающим с CVBS камерами и вызывными панелями. Несмотря на низкое качество картинки (но достаточное для распознавания гостя), это самый распространенный тип домофонии.
- Аналоговым HD, который, помимо CVBS, поддерживает также HD-TVI, HD-CVI и AHD камеры и вызывные панели. В данном случае разрешение видео может достигать 2 Мп (1080p). Это явно избыточно для целей домофонии, но при задаче записывать видео будет в самый раз.
- IP. Основной плюс – использование сетевых технологий для связи монитора с вызывной панелью, а значит – любые расстояния между ними. Различные удлинители, беспроводные точки, оптоволокно и интернет позволят подключить устройства хоть в километре друг от друга.
Что касается характеристик мониторов, то стоит обратить внимание на количество поддерживаемых вызывных панелей, камер видеонаблюдения, карты памяти, возможность установки нескольких мониторов в одной системе. Из дополнительного – возможность переадресации вызова на смартфон. Последнее доступно не только в IP домофонии, но и в аналоговой тоже
В аналоговые производитель может добавить сетевой порт и/или Wi-Fi модуль для подключения монитора к вызывной панели
Последнее доступно не только в IP домофонии, но и в аналоговой тоже. В аналоговые производитель может добавить сетевой порт и/или Wi-Fi модуль для подключения монитора к вызывной панели.
По совместимости – к аналоговым и аналоговым HD мониторам зачастую можно подключить вызывные панели любого производителя, только проверяйте поддерживаемый монитором стандарт (CVBS, TVI, CVI, AHD) и разрешение. Тем не менее крайне рекомендую использовать оборудование одного производителя, т к периодически возникают проблемы с совместимостью – не открывает дверь, нет звука, не идет вызов. Или перед монтажом проверять оборудование на столе. В IP домофонии следует использовать оборудование только от одного производителя.
Что касается аудиодомофона, то тут стоит учитывать, что трубки могут быть для многоквартирных домофонов (координатные и цифровые), а могут быть для одноабонентских вызывных панелей. А еще могут быть трубки, которые подключаются к мониторам, рассмотренным выше. Так что перед покупкой или проконсультируйтесь с продавцом, или посмотрите в инструкции, с какой вызывной панелькой работает выбранная трубка.
Коммутатор (для IP домофонии)
Если планируется использовать IP домофонию и запитать все оборудование по PoE (передача питания по Ethernet), то обратите внимание на поддерживаемый монитором и вызывной панелью стандарт питания. Это может быть как 802.3af, применяемый практически во всех PoE коммутаторах, так и Passive PoE. Оборудование с последним типом питания работает только с коммутаторами того же производителя
Оборудование с последним типом питания работает только с коммутаторами того же производителя.
Замок и доводчик
Замки бывают двух типов – электромагнитные и электромеханические. Электромеханические открываются при краткосрочной подаче питания, а элетромагнитные наоборот – при снятии питания. Соответственно, если у Вас выключили свет, а источник бесперебойного питания не предусмотрен, то электромеханический замок останется в закрытом положении, а дверь с электромагнитным замком – откроется. Поэтому, в дополнение к электромагнитному замку, стоит установить еще и обычный, открывающийся с ключа замок.
Еще электромеханический замок можно открыть с помощью ключа, а для открытия электромагнитного нужно покупать считыватель и контроллер (или покупать вызывную панель, в которую данные элементы встроены).
Доводчик обязательно устанавливается на двери с электромагнитным замком и по желанию на двери с электромеханическим.
Контроллер и считыватель
Как уже было сказано выше – контроллер со считывателем обязательно нужен в системе с электромагнитным замком и по желанию – в системе с электромеханическим. Чаще всего устанавливают простые контроллеры, например, Z-5R. Иногда покупают вызывную панель, в которую встроен считыватель и контроллер. Так красивее и все в одном устройстве.
Блок питания
Последний элемент системы – блок питания. Используется для питания замка, контроллера и считывателя и подбирается исходя из их суммарного энергопотребления.
В случаях, когда контроллер и считыватель не используются, выбран электромеханический замок и у домофона есть функция подачи на него питания, блок питания можно не приобретать.
Схема подключения вызывной панели
Возвращаемся на улицу к вызывной панели. Монтируете на колонне в месте выхода кабеля крепежный кронштейн и переходите к подключению проводов.
Часто в комплекте с кронштейном идет специальный уголок. Он позволяет панельке встать под углом в 30 градусов, дабы видеоглазок смотрел на входящего посетителя, а не на пустую дорогу или в небо.
Схема подключения проводов вызывной панели указана на корпусе с обратной стороны. Оттуда же выходят жилы кабеля определенной расцветки.
Четыре из них отвечают за связь с домофоном, а два управляют замком. Все жилы трех кабелей (выходящего из панели, проложенного от домофона в доме на улицу, отдельно идущего на замок ворот) через опрессовку с последующей изоляцией термотрубками подключаете между собой согласно расцветки и схеме указанной на обратной стороне панели:
Все жилы “GND” соединяете между собой, а две жилы питания “B+” с проводом +12V.
Провода, подписанные как “замок”, подключаете в любой последовательности.
Если вы используете кабель КВК или другой видеокабель, то вот назначение его 4-х жил:
Ошибка №5 Старайтесь здесь избегать скруток, с последующим применением изоленты.
Это ухудшает сигнал, а через год-два приводит к неработоспособности всей системы. Если вы все-таки скручиваете жилы, то обязательно пропаивайте их и защищайте термоусадкой.
Типы современных домофонов
Для надежной идентификации посетителей используется аудио- или видеодомофон. Последний чаще устанавливается в частных коттеджах и создан для дополнительного визуального контроля пространства перед входной дверью. Что касается городских квартир в многоэтажных домах, то в них чаще устанавливается аудиовариант, в конструкцию которого включены следующие элементы:
Трубка, которая оснащена кнопками принятия вызова и открытия входного электромагнитного или электромеханического замка. Аппарат устанавливается компанией, предоставляющей услуги по монтажу и обслуживанию домофона. В случае если при оборудовании подъезда в некоторых квартирах не устанавливались такие устройства, существует возможность их самостоятельного монтажа. Также можно воспользоваться услугами специалиста обслуживающей компании.
Панель вызова, оснащенная наборным полем с цифрами, которая позволяет посетителю подать сигнал на домофонную трубку путем нажатия необходимого кода, как правило, номера квартиры. Кроме того, на панели расположено считывающее устройство, при помощи которого можно специальным ключом открыть электромагнитный замок, блокирующий входные двери.
Запирающее устройство с блоком питания. Наиболее распространенный сегодня тип замка – электромагнитный. Еще недавно повсеместно встречались электромеханические защелки, оснащенные задвижными механизмами. Такие устройства часто присутствуют в подъездах многоквартирных домов и сейчас. Для работы дистанционно управляемого блока нужно использовать постоянное напряжение номиналом 12 или 24 В.
Коммутатор. Это устройство предназначено для передачи сигнала от панели вызова к абонентской трубке конкретной квартиры.
