Как подключить видеодомофон своими руками – пошаговая инструкция

Типы электронных систем и схемы их подключения

Видеодомофоны отличаются друг от друга по способу подключения и по типу монитора:

• беспроводные системы — вариант удачный, так как при их установке можно обойтись без прокладки кабеля. К тому же домофоны этого типа способны отправлять сигнал на объект, отдалённый до полукилометра. Проводное подключение отличается меньшей дальностью (50–100 метров) и гораздо большей трудоёмкостью;
• цветные домофоны обеспечивают более качественную картинку, но зато чёрно-белые модели стоят заметно дешевле.

Устройство домашнего домофона

Главными элементами системы, позволяющей общаться между собой хозяину дома и гостю, стоящему у ворот, считаются:

• вызывное устройство, прикрепляемое в месте входа на территорию дома;
• запирающий замок, устанавливаемый на входных воротах;
• переговорная трубка (или видеодомофон), монтируемый на стене рядом с калиткой;
• блок питания, обеспечивающий непрерывную подачу напряжения всем элементам системы.

Провода и кабели устройства можно назвать вспомогательными элементами.

Типы замков системы

Замок как конструктивный элемент домофона может быть двух видов:

• электромагнитный, представляющий собой магнит со значительным усилием отрыва и пользующийся популярностью из-за прочности и стабильности работы;
• электромеханический, который выглядит как модификация обычного замка, имеющего выдвижную защёлку, открываемую ключом или подачей напряжения.

В частных домах принято устанавливать электромеханические замки, которые не оставляют дверь открытой при отключении электричества.

Электромеханический замок остаётся закрытым при отключении питания

Однако даже на электромеханический замок нельзя полагаться полностью. Это устройство для запирания ворот, как и любой механизм, может поломаться. Поэтому его следует периодически смазывать и регулировать. Если за состоянием электромеханического замка не следить, то он выйдет из строя гораздо быстрее электромагнитного устройства.

Поэтапное подключение аудиодомофона

Установку электронной системы начинают внутри помещения, а затем переходят на улицу. Пошагово подключение домофона представляет собой следующую работу:

1. Дома, возле распределительного электрощита или около разговорной трубки, устанавливают блок питания, который подключают к электрической сети при помощи вилки и розетки 220 B. Этот элемент будет обеспечивать питание вызывного устройства и замка домофона.
2. В подходящем месте, которым обычно служит стена у двери, ведущей во двор, монтируют аудиотрубку. В размеченных местах сверлятся отверстия, в которые вставляются дюбели, а затем к ним прикручивается трубка.
3. Трубку подключают к системе двухпроводным кабелем. Можно использовать любой электрический провод или витую пару.
4. Дальнейшие работы осуществляют вне помещения. Вызывное устройство прикрепляют у входа на территорию дома, но не на калитку, ведь это потребует обустройства дополнительной гибкой связи и станет причиной снижения надёжности и усиления износа проводов. Потому разумнее устанавливать устройства вызова на столбе около входа или на ограждении. Надёжное крепление панели обеспечивается при помощи саморезов.
5. Электромеханический замок располагают в «жёстком» месте конструкции ворот. При этом ответную часть монтируют на раме. К замку подводят кабель с двумя жилами, которые заключают в клеммы. Провод следует укладывать в каналах из пластмассы, а место перехода гибкой связи — в пластиковой трубе со стенками в виде «гармошки».
6. К монтажу проводов лучше приступать в процессе сооружения ворот и дома. В этом случае источники электрического тока получится скрыть в стене, избегая порчи отделки помещения. Если же установка домофона проводится после строительных работ, то пробивать в стенах канавки необязательно, ведь можно использовать специальные каналы для кабелей.

Монтаж вызывной панели

Вызывная панель крепиться преимущественно на неподвижные строительные конструкции: стену дома или капитальный столбик калитки. Устанавливать прибор на подвижных устройствах – калитке воротах или дверях  настоятельно не рекомендуется, так как постоянные встряски могут сместить объектив внутри корпуса. Монтаж производится следующим образом:

• С вызывной панели снимается задняя крышка;
• Через крепежные отверстия размечаются места для сверления;
• Просверливаются все отмеченные места и дополнительно сквозное отверстие для выведения провода;
• Провод подключается к контактной планке вызывной панели в соответствии со Схемой 1 и заводится в дом к управляющему устройству;
• Заведенный во двор провод подсоединяется к контактам электромеханического замка (в зависимости от модели устройства).

Схема монтажа вызывной панели

После проверки всех соединений вызывная панель крепиться к основанию специальными саморезами или винтами «секретками», которые не могут быть вывернуты при помощи простой отвертки. В зависимости от направления освещения рекомендуется использовать козырек и закладной уголок-кронштейн.

Лицевая панель, защитный козырек и угловой кронштейн для позиционирования

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОЗАМКОВ К ВИДЕОДОМОФОНУ

Вообще-то, с видеодомофоном можно устанавливать замки двух типов:

• электромагнитные;
• электромеханические.

За подробной информацией об их достоинствах, недостатках и особенностях монтажа – на эту страницу.

Принципиальное различие между магнитными и механическими электрозамками – в способе управления. Первые закрыты при наличии напряжения и отрываются при его снятии. Вторые отпираются при подаче кратковременного электрического импульса.

То есть для работы с электромагнитными замками панель должна держать цепь замкнутой и размыкать ее только для открывания, а с электромеханическими – наоборот.

На практике чаще встречается второй вариант, то есть проблем для установки видеодомофона с электромеханическим замком проблем не возникает, а с магнитным нужно помудрить. Для того, чтобы не городить самостоятельно схемы для инвертирования управляющего сигнала нужно купить контроллер.

КОГДА НУЖЕН КОНТРОЛЛЕР

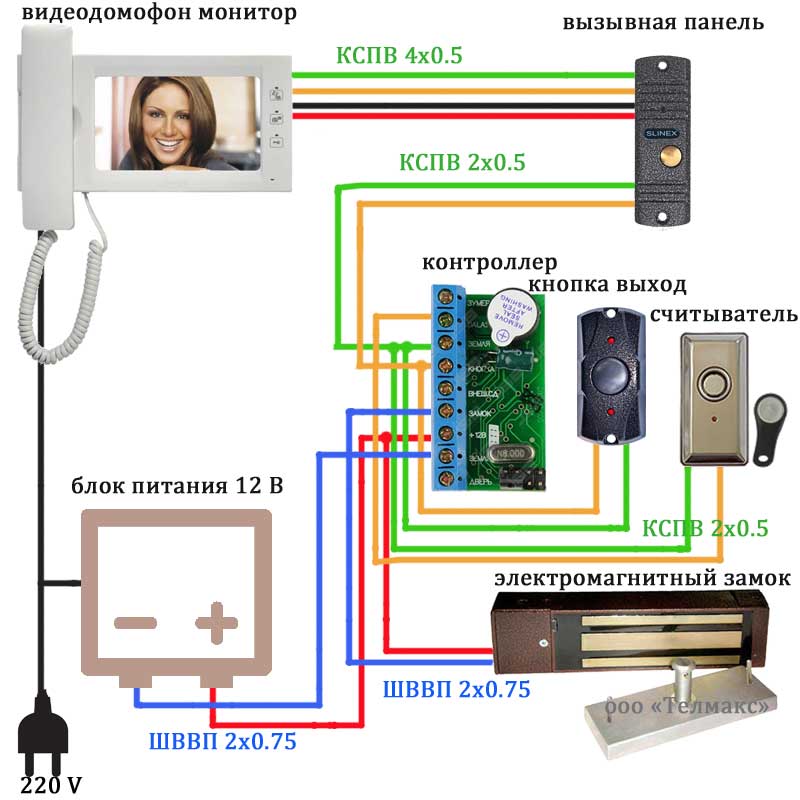

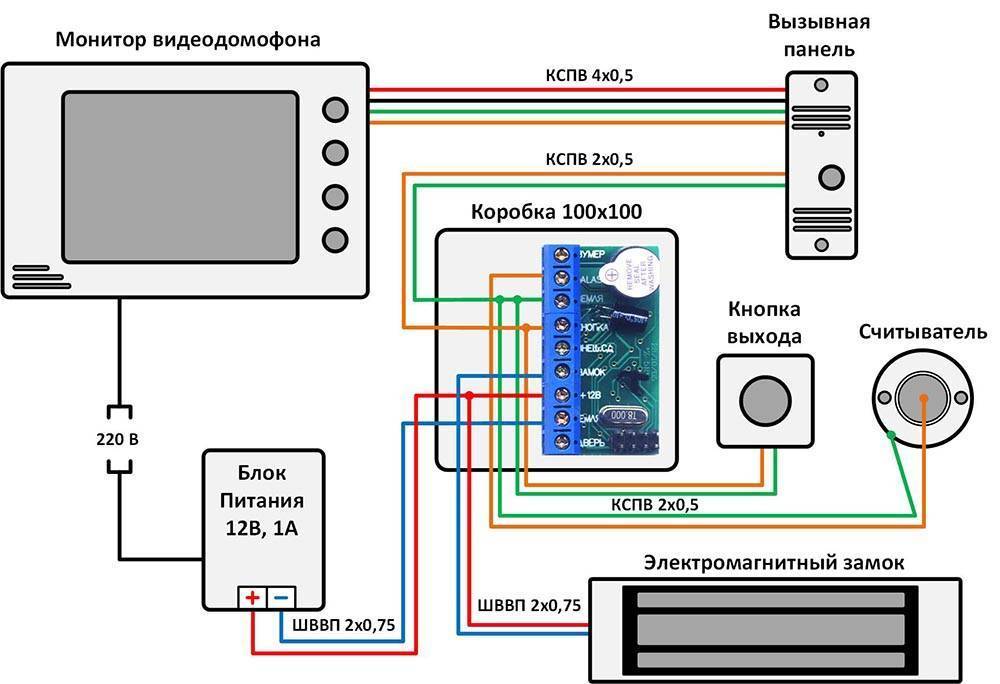

Во-первых, для того, чтобы подключить электромагнитный замок к вызывной панели с нормально разомкнутыми контактами. Для этого достаточно приобрести электромагнитный замок со встроенной платой электроники. В этом случае питание на него подается отдельно, а клеммы вызывной панели подключаются к входу контроллера.

Но не забывайте, хозяева как-то должны попадать в квартиру, особенно, когда дома никого нет . Это можно реализовать двумя способами:

• установить электромеханический замок и открывать его с внешней стороны ключом;
• использовать считыватель Touch Memory или Proximity и брелоки или карты к нему (для любых типов электрозамков).

Кроме того, нужно и покидать помещение. В первом случае, опять же, проще – самовзводные замки имеют специальную разблокирующую запирающий механизм кнопку. Иначе нужно устанавливать кнопку “выход” и подключать ее к контроллеру.

На приведенном фото – контроллер ML-194. Его возможностей вполне достаточно для домашнего видеодомофона. Контроллер обладает встроенной памятью, позволяющей хранить до 500 кодов ключей.

Программирование производится с помощью мастер ключа. Обладает защитой от неправильного подключения питания, так называемая “защита от дураков”.

Устройство автоматически определяет тип кнопки выхода: нормально замкнутая или разомкнутая. Но нужно учесть, что при использовании контроллера управляющие контакты вызывной панели также подключаются к нему. В данном случае параллельно кнопке выхода. Поэтому состояния ее контактов должны соответствовать режиму работы реле панели.

Пошаговая инструкция

• Определяемся с выбором комплекта домофона. Это, может быть трубка, посредством какой можно будет общаться на расстоянии. В комплекте также есть наличие кнопки, которая выполняет функцию открывания дверей. Также можно приобрести видеодомофон. Здесь вы не только можете переговариваться, но и видеть человека, стоящего перед дверью.
• Далее, выбираем место крепления устройства. Расстояние от низа поверхности 150 см. Следует выбрать месторасположение так, чтобы была возможность услышать вызывной сигнал со всех уголков квартиры или дома.
• Теперь переходим к прокладке провода. В качестве материала используем витую пару с экраном. Не стоит забывать, что возможная длина кабеля 40 метров. Укладку провода нельзя делать около силовых кабелей, чтобы не было наводки и, что ещё хуже, может привести к повреждению домофона. Проводим дополнительное питание (220 В) к тому месту, где будет установлен модуль домофона (подъезд или ворота дома).
• В квартиру сверлится отверстие, куда заводится кабель. Устройство закрепляем саморезами и подключаем питание.

Схема подключения вызывной панели

Возвращаемся на улицу к вызывной панели. Монтируете на колонне в месте выхода кабеля крепежный кронштейн и переходите к подключению проводов.

Часто в комплекте с кронштейном идет специальный уголок. Он позволяет панельке встать под углом в 30 градусов, дабы видеоглазок смотрел на входящего посетителя, а не на пустую дорогу или в небо.

Схема подключения проводов вызывной панели указана на корпусе с обратной стороны. Оттуда же выходят жилы кабеля определенной расцветки.

Четыре из них отвечают за связь с домофоном, а два управляют замком. Все жилы трех кабелей (выходящего из панели, проложенного от домофона в доме на улицу, отдельно идущего на замок ворот) через опрессовку с последующей изоляцией термотрубками подключаете между собой согласно расцветки и схеме указанной на обратной стороне панели:

Все жилы “GND” соединяете между собой, а две жилы питания “B+” с проводом +12V.

Провода, подписанные как “замок”, подключаете в любой последовательности.

Если вы используете кабель КВК или другой видеокабель, то вот назначение его 4-х жил:

Ошибка №5Старайтесь здесь избегать скруток, с последующим применением изоленты.

Это ухудшает сигнал, а через год-два приводит к неработоспособности всей системы. Если вы все-таки скручиваете жилы, то обязательно пропаивайте их и защищайте термоусадкой.

Монтаж кабеля для видеодомофона

Порядок работ здесь следующий. Определите у себя на заборе место установки вызывной панели.

Как правило, она ставится со стороны замка, а не со стороны петель калитки.

Самостоятельная установка и настройка электромеханического замка с видеодомофоном

Процесс установки

Для монтажа электромеханического запирающего механизма понадобятся:

• электрическая или ручная дрель;
• болгарка;
• молоток и стамеска, если дверь деревянная;
• набор саморезов;
• отвертка;
• карандаш.

Подготовив инструменты, внимательно изучаем инструкцию по установке. Эта работа не требует специальных навыков, поэтому можно сразу приступать к монтажу, который выполняется так:

1. Прикладываем механическую часть к двери и размечаем место размещения замка.

1. Для врезного замка подготавливаем посадочное место с помощью болгарки или стамески.
2. Делаем контрольную примерку, проверяем соответствие посадочного места габаритам замка.

1. Высверливаем отверстие под личинку и вызывную панель видеодомофона с камерой. На деревянном полотне шлюз выполняется перьевым сверлом, на металлическом – путем высверливания дырок малого диаметра по периметру.
2. С помощью дрели подготавливаем каналы для саморезов.
3. Размечаем и устанавливаем фиксирующую планку на дверном коробе. Для врезного замка необходимо сделать углубления для вхождения ригелей.
4. Монтируем замок, закрепляем детали крепежными винтами и саморезами, выводим провода управления на внутреннюю часть двери.

Замок фиксируется при помощи винтов

1. Проверяем работу механической части запирающего механизма.

Подключение

Если все функционирует нормально, можно переходить непосредственно к подключению изделия:

1. Подключение электромеханического замка начинаем с изучения электрической схемы.

Подключение электромеханического замка к питанию

1. Производим программирование ключей. Для этого необходимо установить перемычку на задней стороне магнитного считывателя в положение «Программирование». Прикладываем один из ключей к считывателю на 1−2 секунды, дожидаемся зуммера. Теперь у нас есть мастер-ключ, который позволит настроить остальные. Для ввода в работу остальных ключей необходимо выполнить следующие действия:
2. перемычку не устанавливать;
3. нажать кнопку открытия замка, удерживая ее, прикоснуться мастер-ключом к считывателю;
4. дождаться закрытия замка и звукового сигнала;
5. прикоснуться к считывателю ключом, который нужно запрограммировать.
6. Повторить процедуру для каждого последующего ключа.

Варианты электромагнитных считывателей с программируемым ключом

1. Для подключения видеодомофона понадобится кабель 2х0,5 или 2х0,75. Выбираем место для установки и определяем длину кабеля. Для подключения понадобится два отрезка кабеля: они соединит вызывную панель с видеофоном, второй – замок с блоком питания.

Плоский кабель ШВВП 2х0,5 идеально подойдет для подключения электрозамка

Используя схему подключения, соединяем провода точно по инструкции

Разные производители используют разные цвета для обозначения соединительных кабелей, поэтому важно найти в инструкции назначение каждого провода конкретной модели замка. Каждый производитель назначает свой цвет кабелей

Каждый производитель назначает свой цвет кабелей

Окончание работы

Закончив подключение, необходимо проверить работоспособность системы. Если все работает корректно, производим окончательную установку всех систем следующим образом:

1. Укладываем кабель в специализированные короба, закрепляем их на двери и стене.
2. Высверливаем отверстия в стене для монтажа домофона и устанавливаем его на штатное место.

Подключение магнитного замка выполнено, система готова к использованию.

Самостоятельная установка электрических замков позволяет сэкономить немалые средства и приобрести навыки, которые станут незаменимыми.

В качестве наглядной инструкции по установке и подключению электромеханического замка с домофоном будет полезен видеоролик.

Электромеханический замок не откроется при отключении электроэнергии и в этом его преимущество.

Модель имеет повышенную устойчивость к взлому, может быть подключен к электрическому блоку управления, поставляемому опционально. В этом случае схема подключения существенно не меняется. Для открытия замка снаружи посетителю достаточно приложить к замку электронный брелок или магнитную карту. Подключение домофона и замка своими руками

Она питается от электрической цепи и передает видео и аудио сигнал на монитор видеодомофона при помощи коаксиального кабеля. Сегодня существует большое количество конструкций различной комплектации. Достойным представителям является электромеханический моторный замок врезного типа EL с крюкообразным ригелем. А ещё электромагнитные замки без особого труда открываются злоумышленниками. Существуют модели видеодомофонов, в которых замок подключают не к домофону, а к его монитору.

Сложности — вызывать ли специалистов

Сложности могут возникнуть в нескольких случаях:

• недостаточно полное описание новой части системы, ошибки в описании, не внесенные изменения в инструкции и т. п.;
• неправильно выбранные провода и/или кабели при самостоятельном подключении – сечение проводов меньше, чем нужно, длина кабелей больше допустимой, ошибки при подключении, которые могут быть при немаркированных или одноцветных проводах в кабеле;
• использование скруток при соединении проводом вместо спаивания или соединения обжимкой;
• прокладка кабельных сетей возле трубопроводов горячего водоснабжения и/или отопления;
• ошибки в выборе места установки дополнительных устройств, если в базовых модулях для них место не предусмотрено и т. п.

Таким образом, вы, наверное, уже поняли, что подключить своими руками видеодомофон вполне по силам человеку, который обладает определенными знаниями, набором непростых навыков и умений, а не только желанием все сделать самому. Несмотря на то, что аппаратура видеодомофона много проще, чем, например, устройство системы пожарно-охранной сигнализации и ограничения допуска в помещения, для ее подключения все же следует вызывать специалистов. Особенно если вы сами подобных работ никогда не производили.

Если у вас не густо с финансами, попробуйте договориться о том, что часть простых работ вы выполните сами. При высокой конкуренции в этой области услуг вам может повезти, и вы снизите расходы на 30, а то и 40%. Но лучше не рисковать, т. к. за переделку неправильно сделанной вами работы, могут запросить дополнительные деньги.

Альтернатива: монтаж на этаже или сдвоенный тамбур

Альтернативой вседомовой системе многоквартирного дома может быть видеодомофонная система, установленная на одном этаже или в сблокированном комплексе квартир. Простейшим таким комплексом могут быть две квартиры с общим тамбуром, например, в стандартных 9-ти-этажках.

В этом случае выбирается видеодомофон на то число квартир, которое имеется в этом блоке. Желательно, чтобы была возможность интегрирования этой «этажной подсистемы» в будущем в общую систему дома. Но это не обязательно.

После этого устанавливаются видеокамера перед входом в блок и выводятся кабели передачи видеосигнала в квартиры на квартирные мониторы и пульты управления. После прокладки кабелей и подключения блоков в систему проводится опробование системы. При неполадках в работе, определяется причина и производится ее устранение. Отрегулированная система сдается в эксплуатацию жильцам. Все довольны, аппаратура работает и показывает, что соседи делают себе такую же систему.

Как подключить все компоненты устройства?

Рано или поздно каждый из нас столкнется с проблемой подключения трубки. Этому может быть ряд причин:

• Монтаж оборудования самостоятельно в связи с установкой системы защиты;
• Подключение трубки по причине поломки ранее установленного .

Если все же вам предстоит самостоятельно заняться данной работой, то в первую очередь следует приобрести абсолютно новое оборудование. В данном случае следует учитывать тот факт, что трубка должна полностью соответствовать установленной домофонной системе.

Более подробней о монтаже домофона вы сможете узнать после просмотра этого видео:

Устройство должно отвечать всем поставленным условиям качества, поскольку только высококачественные трубки для домофона могут обеспечить бесперебойную и надежную работу системы защиты. В противном случае повторная установка не заставит себя ждать.

Монтаж трубок для цифровых домофонов

Цифровые домофонные системы в основном применяются в многоквартирных домах. Установка трубки данного типа имеет свою специфику, а именно: такая схема адресации требует наличия двужильного кабеля, к которому прикрепляется абонентская трубка

Здесь следует обратить внимание на полярность

Установка трубки домофона в данном случае имеет свою микросхему, которая программируется перемычками или джамперами на каждый номер квартиры. В связи с этим, чтобы узнать номер своей квартиры, придется аккуратно разобрать трубку и внимательно изучить имеющуюся микросхему. Возле каждой перемычки расположена специальная цифровая панель, на которой числа идут в порядке возрастания. Здесь код квартиры складывается из чисел, относящихся к замкнутым перемычкам.

Разобранная старая трубка может послужить вам примером, с которого можно перенести код на новое устройство. Таким образом, установка новой трубки не составит большого труда.

Монтаж устройства на домофон координатно-матричного типа

Подключить трубку домофона самостоятельно на данный тип не составит труда. Здесь вся работа заключается в передаче сигнала на специальный коммутатор, который при получении вызова обрабатывает его, и за счет наличия специальных ключей отправляет сигнал вызова на необходимое абонентское устройство.

Установка трубки для такого домофона заставит хозяина не только потрудиться, но и развить быструю смекалку. При монтаже вся проблема заключается в кабеле, который подразделяется на множество проводов, относящихся к каждой отдельной квартире в подъезде. Здесь также следует учитывать, что ключи десятков в основном не превышают семи с учетом нуля. Таким образом, общее количество пользователей может составить более восьмидесяти.

Монтаж трубки домофона своими руками состоит в поиске нужной шины десятков, а также единиц. С десятками справиться очень просто – они расположены на щитке необходимого этажа. Все что требуется – это найти провод, к которому подключены провода, относящиеся к каждой квартире в подъезде. Таким образом вы подберете нужный вам кабель.

Чтобы правильно выбрать шину единиц, необходимо подняться на этаж с номером квартиры, который совпадает с последней цифрой вашей квартиры, и снова найти кабель на щитке. К шине десятков подключается плюс, а к шине единиц – минус. На этом все сложности заканчиваются. Монтаж устройства не составит труда.

Интересную информацию о домофонах вы сможете узнать просмотрев это видео:

При подключении домофона люди часто задаются вопросом: что делать, если подключил устройство самостоятельно, а оно не работает? Ответ прост: следует заново пересмотреть схему сборки устройства, а также обратить внимание на полярность, так как именно с полярностью возникает больше всего проблем. Если вы сомневаетесь в правильности проделанной работы, вызовите специального мастера на дом. Такие мастера обычно предоставляют свои услуги во всех компаниях, занимающихся реализацией и монтажом домофонов

Такие мастера обычно предоставляют свои услуги во всех компаниях, занимающихся реализацией и монтажом домофонов

Если вы сомневаетесь в правильности проделанной работы, вызовите специального мастера на дом. Такие мастера обычно предоставляют свои услуги во всех компаниях, занимающихся реализацией и монтажом домофонов.

Домофон является необходимым устройством каждого жильца дома. Дистанционная возможность пропуска по предварительному ознакомлению обеспечивает надежность от нежелательных лиц. Чтобы присоединиться к общей системе домофона, нужно знать некоторые ее особенности и соблюдать правила.

Схема подключения домофона

Монтажная схема аудиодомофона

Любой домофон – это переговорная трубка, панель вызова, видео- и аудиоаппаратура, электронный или электромеханический замок, коммутатор. Рассмотрим, как работает каждый из перечисленных выше элементов:

1. Переговорная трубка цифрового аппарата должна находиться в квартире, чтобы хозяин принимал сигналы и мог открыть дверь. Стандартное подключение предусматривает обязательное подключение к замку.
2. Панель вызова служит для набора номера квартиры или вызова в частный дом. Это устройство с кнопками набора, оно может оснащаться дешифратором, который считывает код с электронных ключей или специальных карточек, может иметь подсветку или визуальный определитель номера квартиры. Последний редко используется в системах контроля доступа к жилью, чаще его монтируют в охранных системах промышленных сооружений.
3. Электронный или электромеханический замок домофона служит для контроля состояния входной двери подъезда или ворот частного дома. Чаще устанавливается с электромагнитным замком и цифровой домофон. Магнитный замок легко открывается с улицы, но профессионалы утверждают, что он надежнее электромеханического с металлическими ригелями, которые приводятся в движение электродвигателем.
4. Модуль коммутатора передает сигнал вызова от панели абоненту.

Как устанавливать и подключать домофон

Девайс с электромагнитным замком

Электромагнитные замки крепятся на дверь разными способами:

1. В подготовленную нишу (вырез), при этом прочные элементы корпуса накладываются на дверное полотно. Это решение не требует наличия столярного опыта, но со стальной дверью могут возникнуть сложности, так как понадобятся навыки сварщика и слесаря.
2. Во внутреннюю полость деревянной или металлической двери. Контактная магнитная площадка должна быть выведена на один уровень с поверхностью дверного полотна.

Второй вариант обуславливает высокую точность монтажа, но требует профессионального столярного опыта – паз для замка рекомендуется вырезать аккуратно и строго по размерам. Крепится замок метизами. Корпус его приваривать к двери запрещено – устройство придется ремонтировать, менять или регулировать для более высокой точности расположения ригелей.

Кабель для подачи напряжения на замок следует крепить или по торцу дверного полотна, или под наличниками дверной рамы. Таким же образом укладывают электромагистраль внутри накладного кабель-канала.

Аппарат контроля доступа без замка

Домофон без замка – распространенный в частных домах способ подключения, поэтому смонтировать такую схему может и дилетант. Для монтажа наружного и внутреннего блоков к коммутатору прокладывают кабель, состоящий из четырех жил, или два двужильных провода. Две жилы используются для подачи напряжения питания, две оставшиеся – для подачи аудио- и видеосигналов.

Как будет подключаться домофон, зависит от выбора хозяина дома. Если удобнее выйти на улицу и открыть ворота, то возможен монтаж без электромеханического или магнитного замка. Но более удобный вариант – аппаратура с замком, управление которым будет производиться через кнопку на домофоне.Подключение видеодомофона без замка

Также можно не монтировать видеоаппаратуру, а вместо камеры установить дополнительную вызовную панель. Такое решение применяется при охране участков большой площади, где есть несколько ворот или калиток. Иногда устанавливают видеокамеру наблюдения вместо второй панели вызова, что позволяет владельцу быстрее решить, открывать калитку или оставить ее запертой.

Как подключить видеодомофон: правила установки

Для установки видеодомофона в частном доме чаще всего приглашают специалистов, которые быстро и качественно проводят все необходимые работы, а затем, протестировав результат, предоставляют владельцам в пользование полностью готовую систему.

Но есть и те, кто ознакомившись с ценой установки видеодомофона, берется решить задачу собственными силами. Конечно, для этого требуется наличие специального инструмента, а также опыта, но попробовать может каждый. Тем более что сейчас легко можно найти массу инструкций и рекомендаций о том, как подключить видеодомофон самостоятельно. Рассмотрим основные этапы этой процедуры:

1. Выбор подходящего места для панели вызова. Как правило, самое удобное расположение – с правой стороны от посетителя на высоте порядка 150-165 см от земли. Таким образом воспользоваться устройством сможет человек любого роста, и даже ребенок.
2. Установка панели и дополнительных камер, если они были предусмотрены.
3. Монтаж внутренних составляющих элементов системы. Если блок и трубки будут установлены отдельно, продумать и реализовать это нужно на этом этапе.
4. После этого остается лишь соединить все установленные устройства при помощи источников питания.

Отсутствие электронного или механического замка упрощает работу по установке видеодомофона

Если панель должна быть установлена на ограждении, то в этом случае используется особая схема подключения. В этом случае кабель прокладывается под землей. При этом он защищен при помощи специальной оболочки. Кроме того, предусмотрен монтаж источника бесперебойного питания.

Само собой, что эти рекомендации распространяются только на проводные модели. Если речь идет о беспроводных видеодомофонах для частного дома, купить которые стоит значительно дороже, то этот вопрос автоматически теряет свою актуальность.

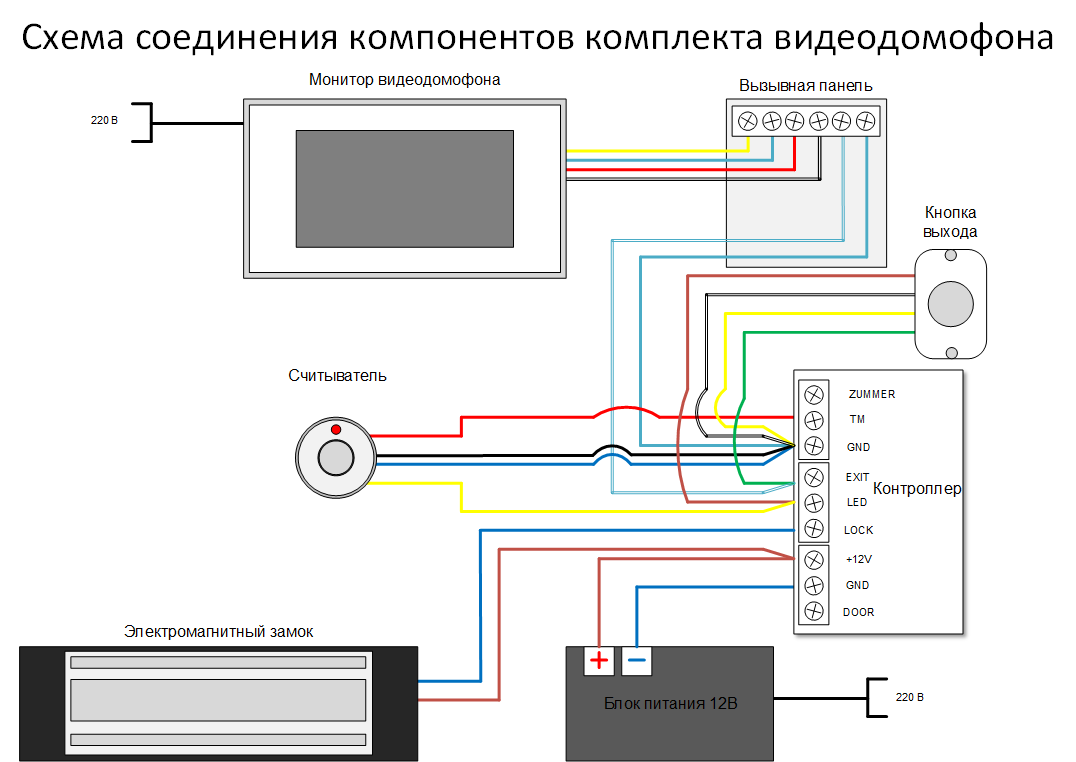

Типовые схемы подключения домофонов

Ниже мы приведем несколько типовых схем подключения домофонов. Но сначала заметим, что для самостоятельного подключения СКУД необходимо иметь хотя бы небольшие познания в электротехнике. Слепое копирование типовых схем может привести к порче оборудования.

Совет! Перед установкой любого компонента внимательно ознакомьтесь с инструкцией прилагаемой изготовителем.

Один из вариантов соединения аудиодомофонной трубки с вызывным устройством и электромеханическим замком выглядит следующим образом:

Обратите внимание! В этом варианте нормально разомкнутый контакт управления замком встроен в разговорную трубку. Выходное напряжение и мощность блока питания должны соответствовать параметрам замка

Выходное напряжение и мощность блока питания должны соответствовать параметрам замка.

На следующем рисунке показана схема подключения видеодомофона, в которой контакт управления замком встроен в вызывную панель.

Для размещения блока питания замка требуется место, к нему нужно прокладывать кабель 220В. Чтобы избавиться от этих проблем, вместо БП часто устанавливают БУЗ о котором рассказывалось выше. На следующем рисунке показана схема с блоком управления замком.

БУЗ имеет небольшие габариты, и многие мастера, осуществляющие монтаж, размещают накопитель энергии внутри замка.

Внимание! Приведенная выше схема будет работать корректно только в том случае, если напряжение питания вызывного блока будет соответствовать напряжению питания замка.

Напоследок приводим схему подключения домофона со считывателем электронных ключей и контроллером управления электромагнитным замком.

Установка дополнительных устройств

Доводчик двери

Данное устройство обычно не входит в стандартный комплект видеодомофонов, но его использование почти повсеместно стало обязательным.

Стоимость конструкции не слишком велика и её монтаж не представляет особой сложности, но преимущества при использовании доводчика, весьма ощутимы.

Уменьшение вибраций и импульсных сотрясений благотворно влияет на механизм электрозамка, схемы и контакты вызывной панели, продлевая время их эксплуатации.Можно быть уверенным, что дверь подъезда или калитка будут всегда закрыты.

Переговорное устройство

К качеству того как устанавливатьвидеодомофоны в квартирахпредъявляют повышенные эстетические требования. Не должно быть видно электрической и другой проводки.

Сам аппарат должен быть прикреплён надёжно и ровно на высоте 1500-1600 мм от уровня пола, тогда экран будет на высоте глаз. Размещено устройство, должно быть не далеко от источника питания в достаточно просторном месте, что даст возможность установки дополнительных устройств.

Короба, по которым будут подводить провода, передающие информацию, должны быть больше по площади сечения из расчёта прокладки дополнительных кабелей.

Усилители

Если одна из точек передачи сигнала находится слишком далеко, могут возникнуть проблемы с качеством изображения. Для решения этой проблемы можно использовать специальную аппаратуру. Бывают двух типов:

• врезаются в линию кабеля в одном месте;
• имеют приёмник с передатчиком, и размещены на противоположных концах передающей линии.

Данные устройства обеспечивают высокое качество передаваемого сигнала на дальние расстояния от нескольких сотен метров до 3 километров. Имеют регулировку уровня передачи сигнала, не требуют отдельных источников питания, компактны.

Обеспечивают подавление абсолютно всех помех, возникающих по линии передачи. Многие из них имеют встроенную систему грозозашиты. Единственный минус – для установки передающего устройства из пары, необходим дополнительный коммутационный шкафчик.
