Стыковка и сборка каркасных стен
Когда все стены каркаса собраны производится сборка и стыковка каркасных стен. Этот процесс обеспечивает соединение всех стен второй верхней обвязкой, которая отличается от первой противоположной длиной.
Таким образом она как-бы перевязывает весь дом и не позволяет стенам разойтись или отодвинуться друг от друга.

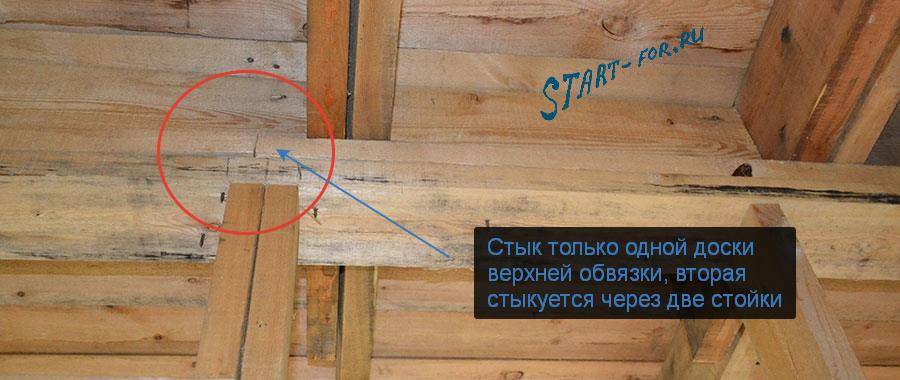

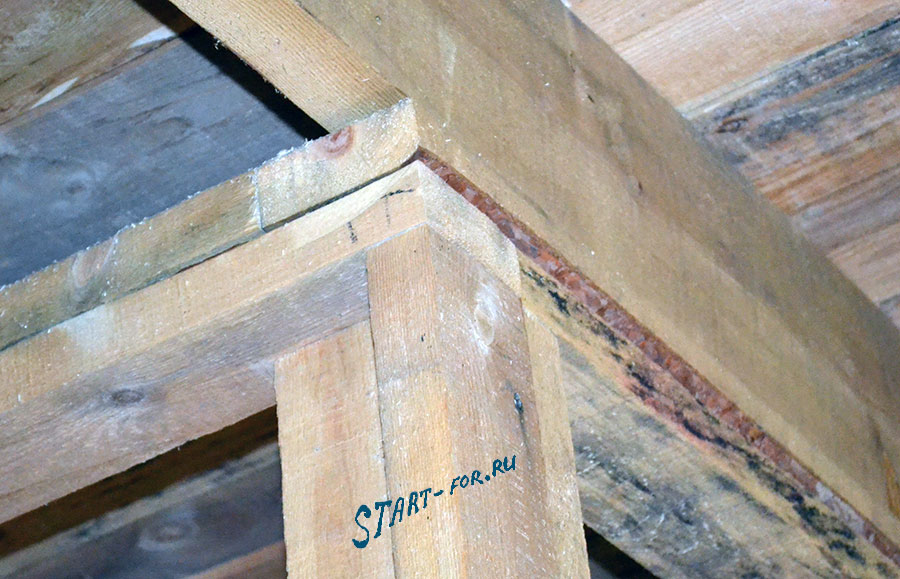

На фото видно, как я выполнял перевязки стен. Для себя необходимо помнить, что стыки обвязок необходимо разнести на расстояние как минимум две стойки.
Да и еще один момент, я в качестве утеплителя применял минеральную вату. Этот утеплитель требует пароизоляции изнутри дома, поэтому я заранее проложил полосу пароизоляции между верхними обвязками каркаса.
Я уже не помню откуда это я вычитал, но точно помню, что вата требует «зонт» над собой в виде пароизоляции. Еще я заложил полиэтилен в местах примыкания внутренних стен к наружным, чтобы также не мучится с обходом стоек.

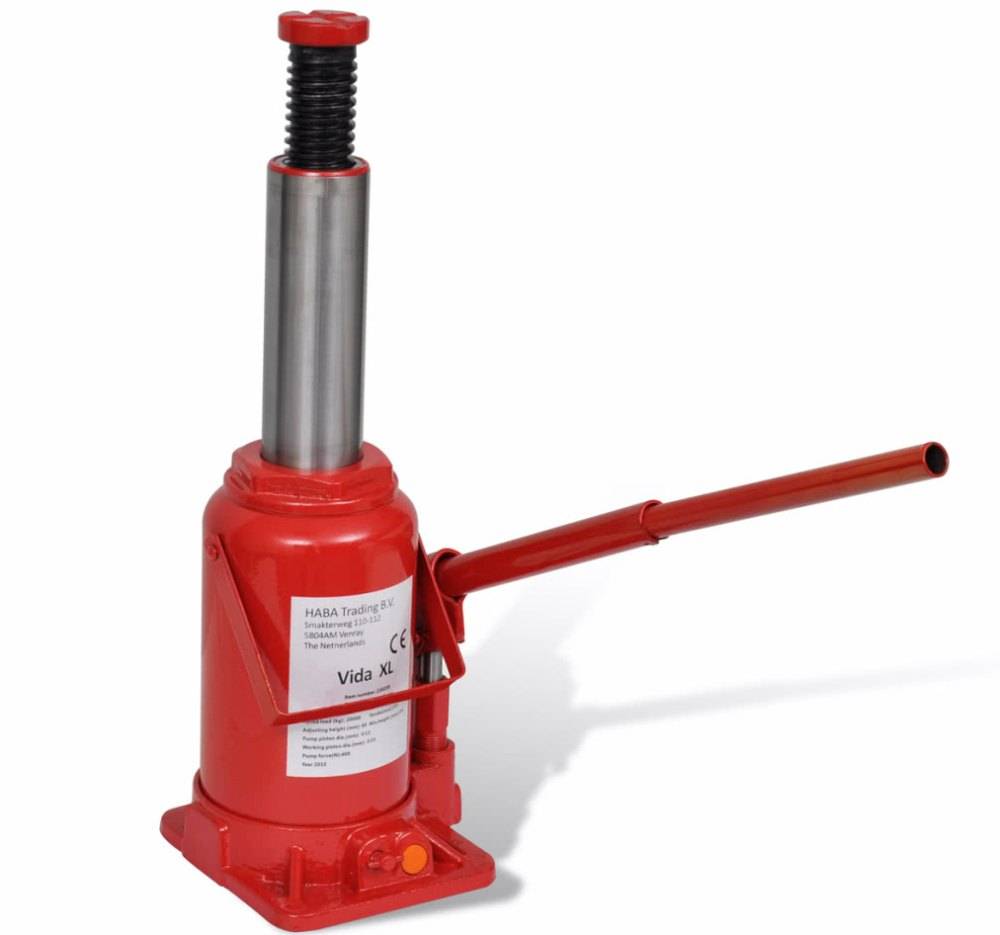

Какой домкрат выбрать, чтобы поднять дом
При выборе домкрата в первую очередь нужно обратить внимание на такой параметр, как его мощность или подъёмная сила. Чтобы рассчитать необходимое значение этой величины, подсчитывают массу дома, а затем делят её на 4
Однако при подъёме маленькой постройки желательно выбирать домкраты с подъёмной силой, равной половине массы. Дело в том, что при подъёме больших домов создают до десяти точек установки подъёмника, а при подъёме маленьких – всего 4.
Перед тем, как поднимать дом домкратом, нужно определиться с видом механизма. Для домов, расположенных низко над землёй хорошо подойдут подкатные и надувные устройства. Перед установкой под них подкладывают доску толщиной 50-100 мм. Если же расстояние от нижнего венца до грунта составляет 30-40 см, то лучше использовать бутылочные или ножничные гидравлические домкраты.
Устройство для подъема стен каркасного дома
На тему этой небольшой заметки меня натолкнул вопрос, заданный в личке на ФХ : “Строю один, как поднять 5метровую стену при строительстве платформой”.
Есть два основных способа возведения современного каркасного дома. Первый называется “баллун” (baloon) второй “платформа”. Баллун, способ древний и традиционный, когда стена собирается постоечно, то есть отдельно выставляется вертикально каждая стойка, затем остальные элементы. В 20 веке, в США, баллун был практически полностью вытеснен “платформой”, когда стена собирается “лежа” на перекрытии, а потом поднимается вертикально уже цельным, готовым участком.
Но тема данной заметки не в том, чем отличаются эти две технологии и что лучше. В свое время, на ФХ было очень много споров о том, что платформа неудобна именно тем, что для того, чтобы поднять достаточно тяжелый кусок стены и поставить его вертикально – требуется привлечение нескольких человек.
В реальности, при строительстве из сухой доски, 2 человека совершенно спокойно поднимают 6 метровую стену (если она не обшита плитами). То есть 2-3 человек как правило всегда достаточно, чтобы вопрос “как поднять стену при строительстве по платформе” вас не волновал.
Тем не менее, иногда бывает, что лишних рук взять неоткуда, или стена значительно тяжелее (длиннее, обшита тяжелыми плитами и т.п.)

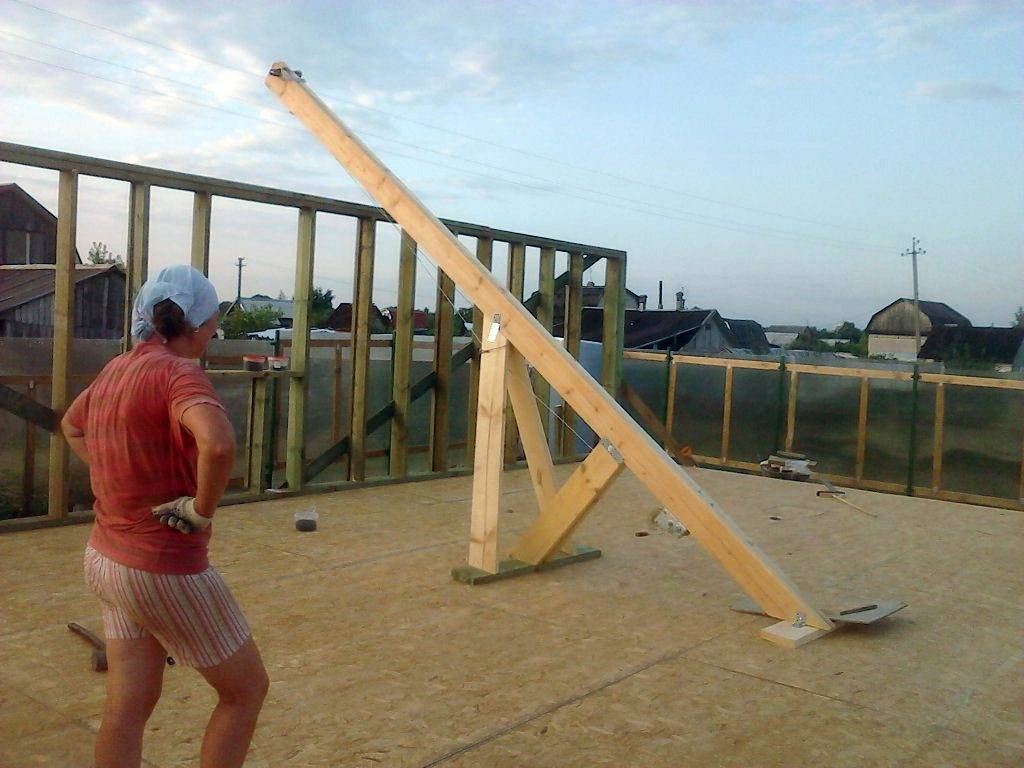

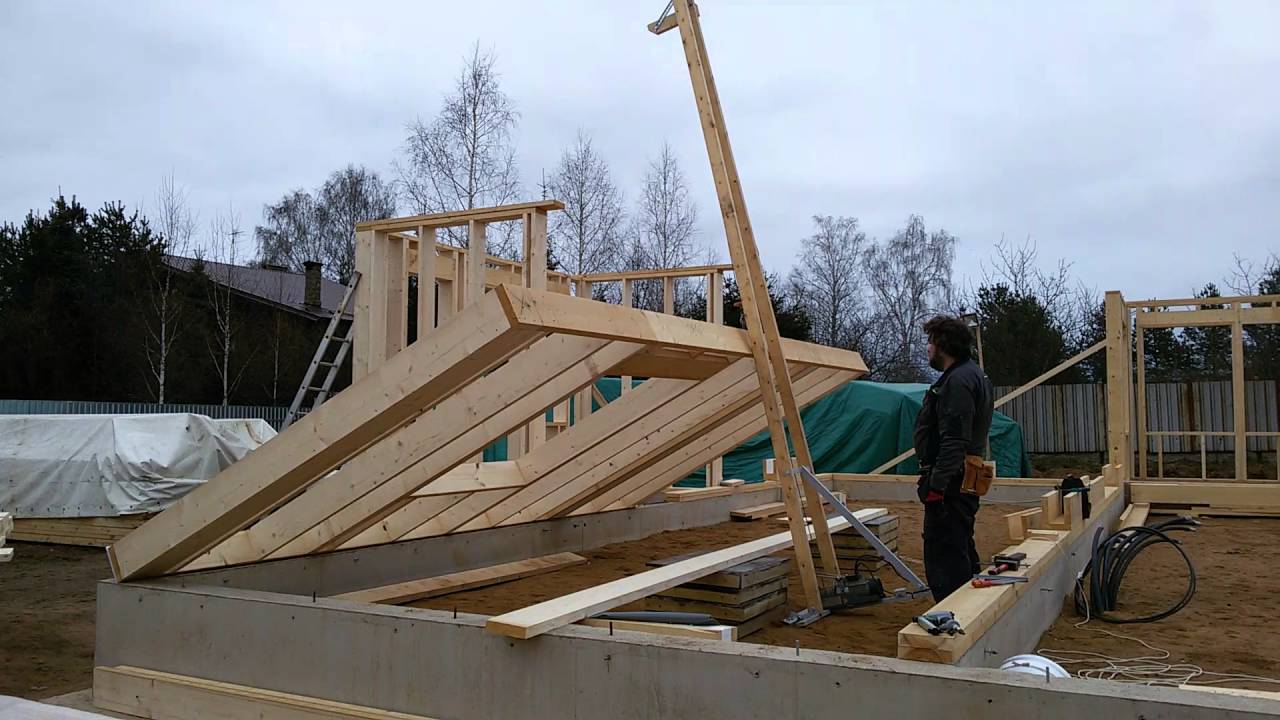

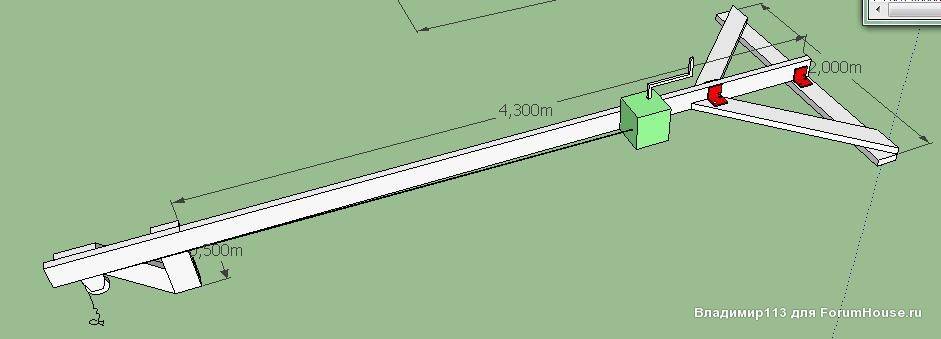

В таких вот случаях и приходит на помощь следующее устройство
Каркасный дом своими руками. Часть 3. Поднятие стен.
Просмотров: 87 613
Dmitriy Karpukhin
Очень правильный положительный опыт. И очень нагляден для новичков. Для тех, кто еще решается: 1. Фундамент не нужен. Очень практичны и правильны по размеру табуретки высотой 60 см. Для рукастых, но жадных и перфекционистов смею предложить конус: выкапывается коническая яма, в нее кладется монтажная пластина с анкером, закрепляется надувной мяч диаметром 40 см и заливается бетоном марки 400 под пленку и на пару недель, чтобы марку набрало — можно прикопать. Не забудьте вмонтировать пару ручек из проволоки, поскольку каждый конус потянет на 50 л или 125 кг. Такой конус даже на болоте с основанием 60 см сможет держать угол двухэтажного каркасника с шагом до 2 м. Положительно его отличает еще то, что он легче Вашего решения в 3 раза сам по себе, будет гидрофобен и стенка в разы прочнее Вашего сплитерного блока, особенно после Х зимовок. Также у него нет полочки, на которой накапливаются влага и снег, происходит подгнивание лежня. Для Вашего сооружения 6 конусов хватает. Устанавливают их на подушку из щебня: 60 см ямка в 20 см глубиной, туда та же пленка или геотекстиль, насыпать с бугром крупной щебенкой и на нее установить конус. Даже если в процессе что уйдет, можно подложить деревяшку или наварить прокладку. 2. Тяжело поднимать стены, делайте миникаркас по 2-3 стойки. Пусть, немного шатаются — геометрию задаст листовой материал. Даже гипсокартон, если в 2 слоя на клей. Уровень нужен только при монтаже нижней обвязки. Если нуль выведен, то фиксация геометрии происходит по прямым углам листового материала. Заметьте, как жизнь упростится. Соответственно, для обвязки нужна всего одна 2 см доска, вторая же дается основаниями микропанелей. Заметьте, на сколько меньше леса. Внутренние распорки между стойками задаются по длине изоляционного материала — проще устанавливать, чтобы улыбок не было, а распорки служат как основа листового материала, чтобы не изгибался на ветру и дом не трясло. 3. Пока не показали, но может пригодится. С Вашими габаритами логично сделать двухскатную крышу по длинной стороне. С уклоном 50% даст набег более 2 м, а это шикарные антресоли. Вместо стропильной системы, выведите горизонтальные балки (по короткой ширине), что и надежнее, и лучше держать будет, и не так требовательно на нагрузки, поскольку держит по короткому расстоянию. Спасибо за замечательное видео!
Анатолий Романов
Молодец, -я тоже люблю делать один никто не мешает и не учит, если косяки то они твои ругать некого, ща подумываю на тему реставрации дачи.
Красаучег. В одну каску! Молодец.
KARKASNIK
Уважаю кто пытается все сделать сам и не ждать помощи. Алексей есть технология попроще сам через это прошел. Делал себе мансард в одного. Бьешь периметр.Набиваешь углы двумя раскосами, только угловые стойки и стойки в центре стены. Набиваешь временно произвольно на уровне рук 2,5 см толщиной доску. Делаем разметку на периметре и временной доске, наживляем гвозди на временной доске прислоняем стойку и наживляем временным гвоздем. Стойки будут стоять от 1 гвоздя. Набиваем все стойки по тому же принципу. Получаем частокол без верхней перевязки. Ставим лестницу на центральную стойку и заносим кольцевую доску. Пробиваем сверху центр и углы. Остальные стойки пробиваем по мере продвижения. По такой технологии можно бить любую стену на любой высоте в одного. А так молодцом!
я вижу вы видео как ни как обрабатываете, если вы это делаете в премьер про то там есть эффект устранения таких вот качаний камеры, да и в вегасе он тоже имеется я так думаю.

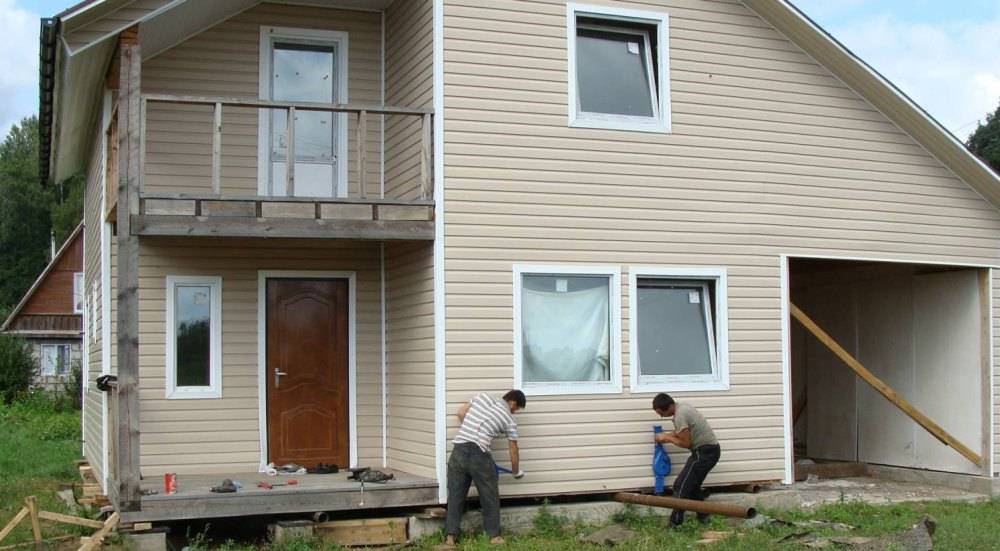

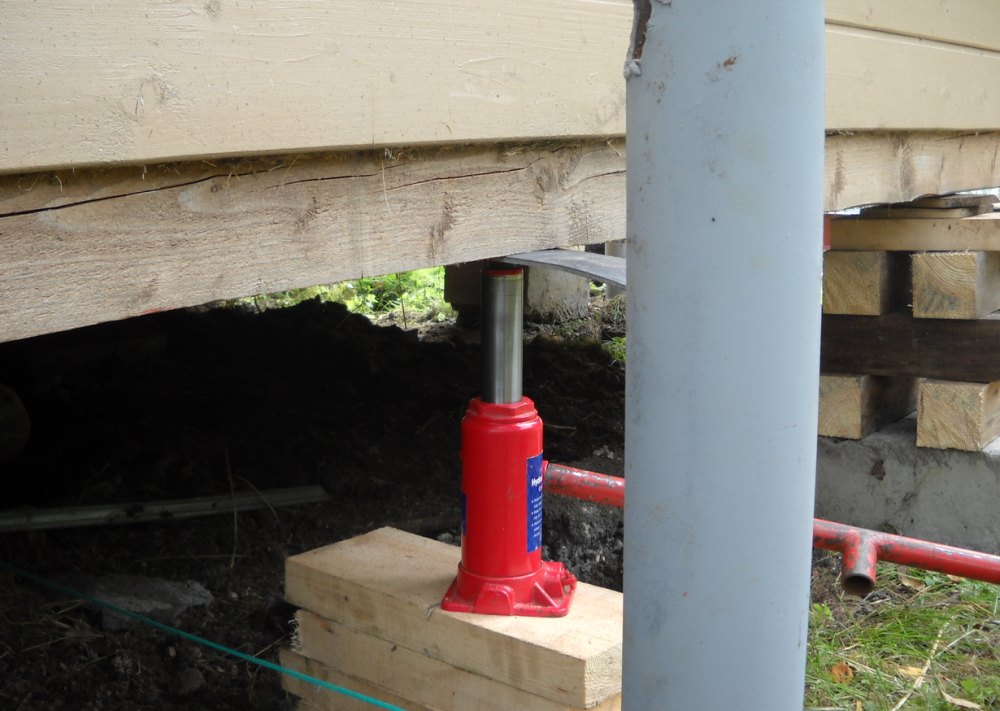

Подъем каркасника домкратом: ремонтируем фундамент
Когда возникает необходимость ремонтировать фундамент или менять нижний венец здания, дом приходится поднимать. Расскажем подробнее о том, как правильно поднять каркасный дом, не допуская опасных ошибок новичков.
Инструменты для работы
Обычно это делают с помощью домкрата и вспомогательных инструментов:
- гидравлического домкрата, подъемная сила которого равна четверти массы дома или больше;
- подкладок шириной от 20 см;

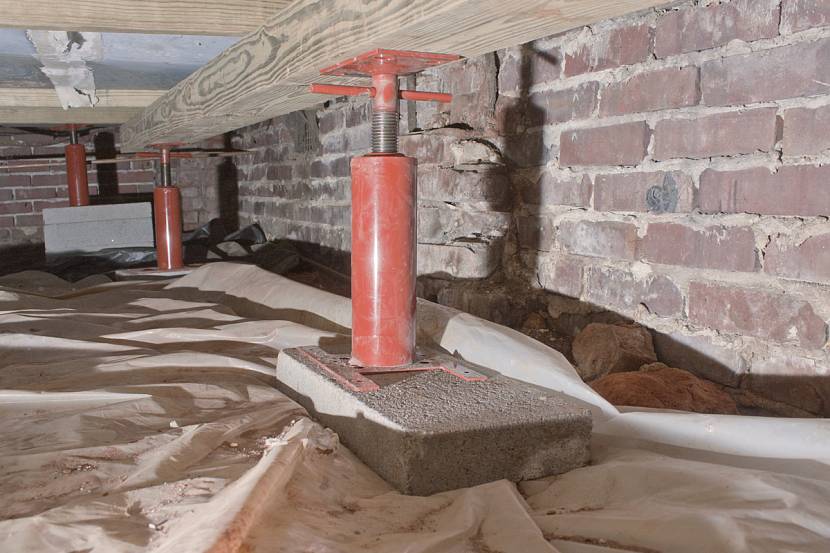

- страховочных подставок с возможностью регулировать высоту;
- ключей и отверток для разъединения окладного венца от фундамента;
- если у вас столбчатый или свайный фундамент, понадобятся деревянные щиты высокой прочности для размещения домкратов;
- если фундамент ленточный, плитный или железобетонный ростверк, нужна цепная пила по бетону, для металлического ростверка — болгарка с диском по металлу.
Как поднять и опустить каркасный дом
Алгоритм работ при ремонте каркасного дома в зоне фундамента выглядит так:
- Необходимо отключить коммуникации (водоснабжение, канализацию, электричество, газ, систему отопления).
- Разрезать все трубы и провода, чтобы они не мешали подъему конструкции.
- Приготовить место для домкратов. Предусмотреть расстояние от угла от метра до двух, шаг между домкратами — от 3 до 4 метров.

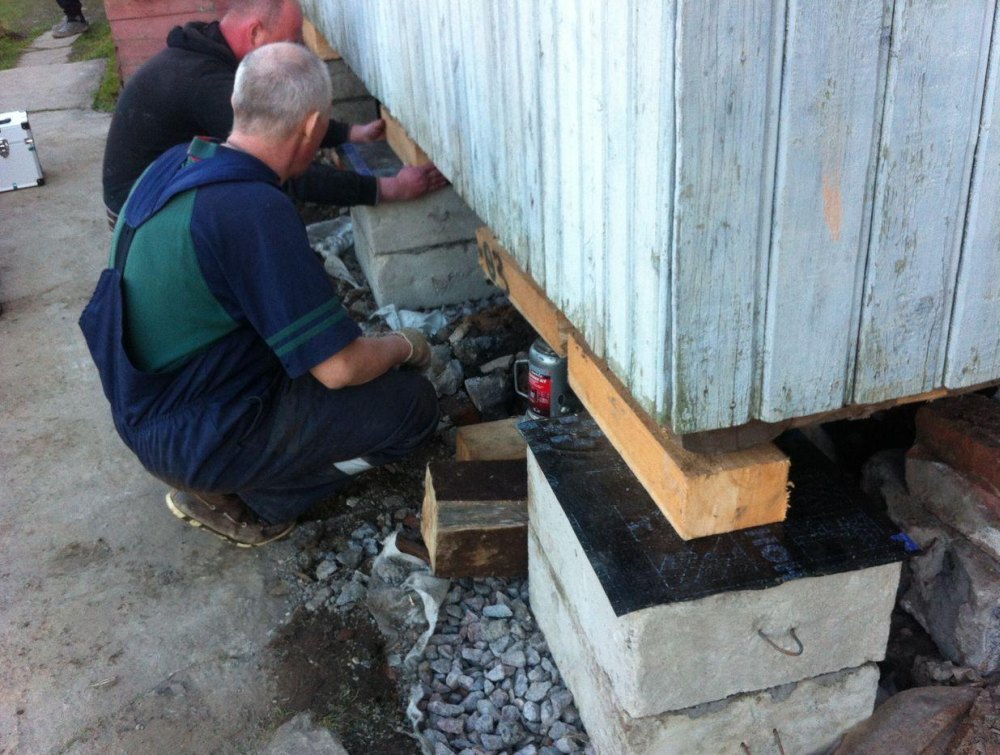

- Произвести установку домкратов и открепить от фундамента нижний венец.
- Приподнять каркасный дом и проставьте подпорки. Процесс проводится очень постепенно, буквально на 4—5 см за раз на одном домкрате, сразу подкладываются тонкие планки с заменой на более толстые, а потом и на подпорки.
- Отремонтировать фундамент или заменить нижний венец.
- При постепенном демонтаже подпорок опустить каркасный дом на место. Обратный процесс также проводится медленно и плавно, по миллиметру, с вытаскиванием тоненьких планок по одной.
Как избежать ошибок при подъеме деревянного дома
Не знаете, как правильно поднять каркасный дом, поскольку не обладаете большим опытом? Прежде всего избегайте следующих ошибок и их последствий:
- не забудьте отсоединить нижний венец от фундамента, иначе окладной венец расколется;
- поставьте домкрат максимально устойчиво, потому что весь дом может «съехать» относительно фундамента;
- не тяните одну сторону вверх без компенсации с другой стороны, — если расхождение превысит 5 см, дом перекосится, а окна и двери заклинит;
- обязательно пользуйтесь «пятками» — прокладками между венцом и домкратом, чтобы уменьшить давление;
- применяйте широкие подкладки и сварные треугольные «козлики», которые регулируются по высоте; для правильного подъема каркасного дома подойдут автомобильные «козлики» с 4 ножками.
Проекты домов из бруса
- 5 комнат
- 2 санузла
- 117² Общая площадь
- 9 x 9м Площадь застройки
- 3 комнаты
- 2 санузла
- 163² Общая площадь
- 8 x 10м Площадь застройки
- 8 комнат
- 2 санузла
- 251.3² Общая площадь
- 14 x 10м Площадь застройки
- 5 комнат
- 2 санузла
- 231.1² Общая площадь
- 13 x 15м Площадь застройки
- 5 комнат
- 2 санузла
- 133.1² Общая площадь
- 9 x 11м Площадь застройки
2 комнаты
- 36² Общая площадь
- 6 x 6м Площадь застройки
- 5 комнат
- 3 санузла
- 138.9² Общая площадь
- 12 x 8м Площадь застройки
- 1 комната
- 1 санузел
- 38² Общая площадь
- 6 x 7м Площадь застройки
- 5 комнат
- 2 санузла
- 136² Общая площадь
- 10 x 9м Площадь застройки
- 4 комнаты
- 2 санузла
- 161² Общая площадь
- 10 x 10м Площадь застройки
- 7 комнат
- 2 санузла
- 216² Общая площадь
- 16 x 11м Площадь застройки
- 6 комнат
- 2 санузла
- 203² Общая площадь
- 21 x 16м Площадь застройки
- 5 комнат
- 2 санузла
- 204² Общая площадь
- 12 x 11м Площадь застройки
- 5 комнат
- 2 санузла
- 240.9² Общая площадь
- 13 x 13м Площадь застройки
- 4 комнаты
- 2 санузла
- 125² Общая площадь
- 12 x 10м Площадь застройки
3 комнаты
- 72² Общая площадь
- 6 x 8м Площадь застройки
- 4 комнаты
- 1 санузел
- 100² Общая площадь
- 7 x 8м Площадь застройки
- 4 комнаты
- 2 санузла
- 114.46² Общая площадь
- 8 x 8м Площадь застройки
- 3 комнаты
- 2 санузла
- 161.4² Общая площадь
- 11 x 9м Площадь застройки
- 6 комнат
- 2 санузла
- 200² Общая площадь
- 12 x 11м Площадь застройки
Подготовка к подъёму строения
Перед поднятием дома необходимо провести действия, обеспечивающие лёгкость подъёма и дальнейшего ремонта. Это делается для подстраховки на случай внезапного и непредвиденного разрушения строения. Нужно обязательно произвести следующее:
- демонтировать выходящие канализационные трубы;
- отсоединить линию электропередач;
- отключить газопровод (если имеется);
- отрезать от котла трубы отопления и разобрать дымовую трубу;
- вынести всю мебель;
- вынуть из коробок все двери и окна;
- отклонить или вырубить мешающие деревья и кусты.
Во многих домах пол устроен на лагах, у которых собственный столбчатый фундамент. Стены этого строения соединяются с полом только плинтусами, которые придётся тоже снять. Кроме того, верхние венцы, на которые крепятся стропилы, необходимо хорошо соединить между собой надёжными плахами толщиной 50 мм или брусками, чтобы не разъехалась крыша. Ещё нужно отделить веранду, пристроенную к стене.
Когда все готово, выбирают подходящие домкраты для деревянных домов. Для обычных стандартных строений общей площадью от 60 до 100 кв. метров вполне подойдут гидравлические домкраты грузоподъёмностью 5 — 10 тонн. Их нужно не меньше 2 штук. Такие подъёмники всегда бывают у водителей большегрузных фур.
Готовят деревянные поддоны толщиной не менее 50 — 80 мм, на которые будут устанавливать домкраты для подъёма и стальные пластины под головки этих устройств. В центре их должно быть небольшое углубление, предотвращающее соскальзывание домкрата.
https://youtube.com/watch?v=P1Qa7GqLl30
Подготовительные работы, необходимые материалы и инструменты
На подготовительном этапе необходимо осмотреть постройку, оценить степень сложности и длительность планируемого ремонта, определить способ подъема, выполнить работы по защите строения от разрушения при перемещении.
При проблемах с фундаментом есть два выхода — строить новый дом или попытаться его отреставрировать и заменить
О необходимости выполнения ремонта путем подъема деревянного здания свидетельствуют визуальные признаки:
- значительный перекос или наклон дома;
- появление сети трещин на внутренней и внешней отделке;
- локальное или полное оседание;
- углубление в грунт части фундамента;
- существенное нарушение целостности основания.
Перемещение строения по вертикали производится для производства следующих видов мероприятий:
- Выполнения частичного или капитального ремонта основания.
- Предотвращения оседания строения.
- Замены сгнивших опорных балок по периметру здания.
- Выравнивания перекосов коробки.
- Осуществления защитной обработки древесины.
- Устранения допущенных строителями ошибок.
Чаще всего поднять деревянный дом надо, когда возникают проблемы с фундаментом
С целью определения метода, руководствуясь которым будет подыматься дом при помощи специальных устройств, на предварительном этапе анализируются следующие факторы:
- масса постройки. Каждый домкрат должен обеспечивать 40-процентный запас грузоподъемности. Для этого рассчитывается полный вес строения путем перемножения кубатуры коробки на удельный вес древесины, равный 0,8 т/м3. К полученному числу суммируется вес перекрытия, кровли и отделки;
- размеры коробки здания. При длине постройки более шести метров велика вероятность проседания брусьев или бревен в зоне сращивания. Потребуется дополнительная установка опорных элементов на участках состыковки;
- наличие внутренней облицовки. Использование для отделки стен внутри помещения листов гипсокартона или применение штукатурки усложняет выполнение мероприятий. Установка с внешней стороны углов досок толщиной 50 мм позволит избежать повторного ремонта внутри помещения;
- особенности почвы. В зависимости от структуры грунта, на который будет опираться нижняя плоскость грузоподъемного устройства, может возникнуть необходимость применения бетонных блоков или специальных щитов увеличенной площади. Это позволит предохранить домкрат от погружения;
- высота перемещения. Длина рабочего хода штока ограничена конструкцией грузоподъемного устройства. Применение специальных подкладок из прочного бруса квадратного сечения с размером стороны 100–150 мм позволит постепенно добиться требуемой высоты перемещения;
- продолжительность выполнения ремонтных мероприятий. Срок ремонта определяется степенью сложности, при длительном выполнении которого нежелательно опирать строение на шток. Целесообразно использовать временные конструкции из металла и древесины, имеющие достаточную опорную площадь.
Иногда для постройки строения выбран неудачный участок, тогда ставят в другом месте новый фундамент и перетаскивают дом
Подъем дома на необходимую для ремонта высоту может осуществляться следующим оборудованием:
- Подъемным краном. Используется в основном с целью подъема для перемещения строений на другой участок.
- Мощными домкратами. Широко распространенный метод перемещения деревянных построек в вертикальной плоскости.
Планируя поднять дом на домкратах, следует выполнить подготовку:
- обесточить электроснабжение;
- выключить подачу газа;
- перекрыть водопроводные магистрали;
- отключить систему канализации;
- обеспечить свободное перемещение через крышу дымохода печи, установленной на самостоятельный фундамент;
- отключить смонтированный на индивидуальной основе котел от труб отопления;
- произвести разборку пола в районе печи и отопительного котла;
- зафиксировать неподвижность коробки стальными пластинами, прикрученными к углам.

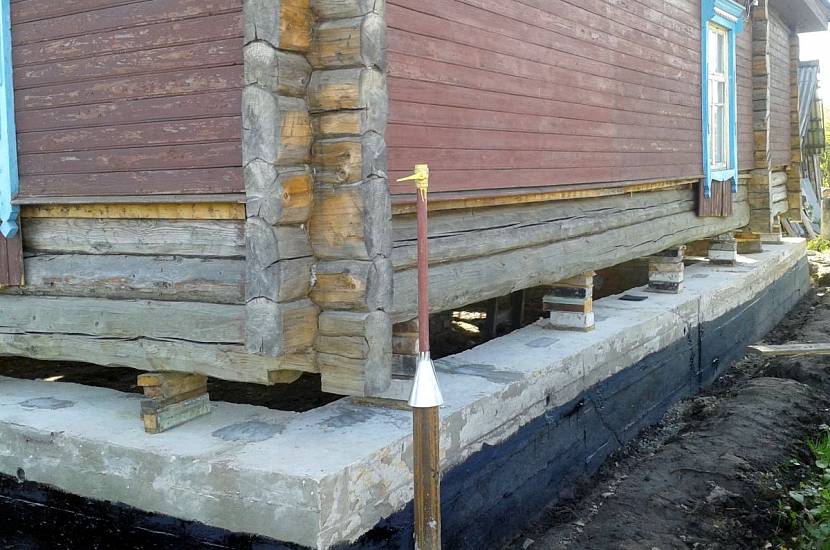

Домкратом немного приподнимают сруб. За один раз всего 2-3 см
Отправим материал на почту
Даже сейчас многие строят дома из бревна или бруса. Но дерево подвержено гниению и грибковым заболеваниям. Поэтому возникает необходимость в замене нижнего венца. И в этой статье мы расскажем о том, как поднять дом домкратом своими руками
Вы узнаете, какая есть технология этого вида работ, как по внешним признакам определить, нуждается ли сруб в ремонте и почему важно хорошо подготовиться к поднятию дома. В конце статьи вы найдёте информацию о распространённых ошибках и видеоролик о том, как залить фундамент под поднятый сруб
Пошаговая инструкция поднятия стены
Практика говорит о том, что стену длиной 6 метров каркасного дома спокойно могут поставить два человека. Для этого необходимо соблюсти правильно все шаги этого процесса:
1.К готовой стене, находящейся в положении «лежа» наживляются временные укосины с обеих сторон. Они нужны для удержания стены в вертикальном положении после ее подъема. Также за них можно придерживать стену во время подъема.
2. С помощью топора или другого инструмента стена приподнимается, и под нее в качестве опоры подкладываются куски досок. Для поднятия также можно использовать реечный домкрат.
3. Теперь стена подхватывается и поднимается руками до вертикального положения. Необходимо помнить о том, что в самом начале подъем должен быть быстрым, а ближе к установке его нужно замедлить, чтобы стена не опрокинулась наружу.
4. После поднятия с помощью подвеса или уровня выравнивается положение стены и сразу же прибиваются временные укосины.
5. Стена с помощью подручных инструментов – молотка и кувалды выравнивается по меловой разметке на черновом полу.
6. Далее гвоздями через нижнюю обвязку она прибивается к перекрытию и делается верхняя обвязка установленных стен.

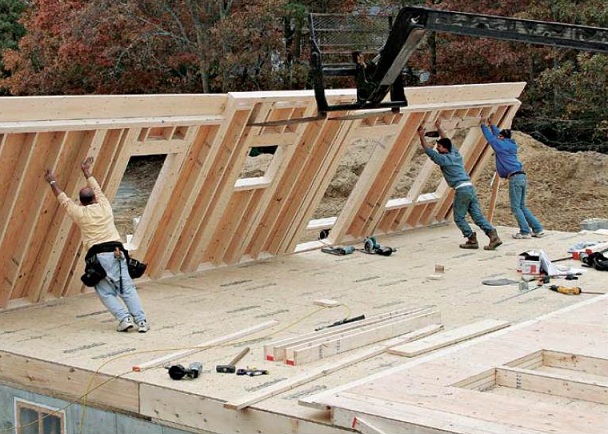

Если стена больших размеров и есть возможность, то хорошим помощником может оказаться подъемный кран или манипулятор.
Ответы экспертов
Толщина стен такого дома будет зависеть от того, в каком регионе проводится строительство, и будет здания использоваться для временного или постоянного проживания. В таблице ниже приведена расчетная толщина утеплителя (минеральной ваты) для комфортного проживания.
| Город | Толщина минваты в мм | Город | Толщина минваты в мм | Город | Толщина минваты в мм |
| Архангельск | 220 | Киров | 210 | Рязань | 190 |
| Астрахань | 160 | Кострома | 200 | Самара | 200 |
| Анадырь | 290 | Краснодар | 140 | Санкт-Петербург | 190 |
| Барнаул | 210 | Красноярск | 210 | Саранск | 190 |
| Белгород | 170 | Курган | 210 | Саратов | 180 |
| Благовещенск | 230 | Курск | 180 | Салехард | 280 |
| Брянск | 190 | Кызыл | 240 | Смоленск | 190 |
| Волгоград | 160 | Липецк | 180 | Ставрополь | 150 |
| Вологда | 210 | Магадан | 250 | Сыктывкар | 220 |
| Воронеж | 180 | Махачкала | 130 | Тамбов | 180 |
| Владимир | 200 | Москва | 190 | Тверь | 200 |
| Владивосток | 190 | Мурманск 220 | 220 | Томск | 230 |
| Владикавказ | 150 | Нальчик 150 | 150 | Тула | 190 |
| Грозный | 150 | Нижний | 200 | Тюмень | 210 |
| Екатеринбург | 210 | Новгород | 190 | Ульяновск | 190 |
| Иваново | 200 | Новосибирск | 220 | Улан-Удэ | 230 |
| Игарка | 290 | Омск | 210 | Уфа | 200 |
| Иркутск | 220 | Оренбург | 190 | Хабаровск | 220 |
| Ижевск | 210 | Орел | 190 | Чебоксары | 200 |
| Йошкар-Ола | 210 | Пенза | 190 | Челябинск | 200 |
| Казань | 200 | Пермь | 210 | Чита | 240 |
| Калининград | 170 | Петрозаводск | 210 | Элиста | 160 |
| Калуга | 190 | Петропавловск-Камчатский | 190 | Южно-Сахалинск | 210 |
| Кемерово | 220 | Псков | 190 | Якутск | 290 |
| Ростов-на-Дону | 160 | Ярославль 200. | 200 |
Для умеренного климата, чтобы создать в доме оптимальные условия проживания, толщина брусьев должна быть не меньше 200 мм.
Как собрать
На углах, брусья между собой соединяют вполдерева или в лапу и фиксируют при помощи нагелей. Для усиления конструкции, могут использоваться металлические уголки.
Для крепления вертикальных стоек делают пазы и дополнительно их фиксируют металлическими уголками, таким же образом устанавливают и промежуточные стойки.
Как поднять одному
Если вы монтируете стену на земле, то после ее создания, надо будет поднять конструкцию. Обшитая стена имеет высокую парусность поэтому, лучше всего поднимать только каркас, а уже потом проводить его обшивку.
При подъеме стены, надо рассчитывать, чтобы на одного человека приходилось 2-3 метра
, все зависит от сечения используемых материалов.
Для облегчения работы, можно использовать лебедку, манипулятор, кран или сделать подъемник самостоятельно
, тогда справиться можно будет и одному, но лучше всего пригласить помощника, так будет быстрее и безопаснее.
Какие сооружения можно поднимать
Для капитального ремонта поднимают только одноэтажные строения следующих типов: из деревянных брусьев; из оцилиндрованных и других брёвен; щитовые деревянные дома.
Сооружения из бруса или твёрдых пород древесины, например, лиственницы и дуба служат довольно долго. До сих пор встречаются дома дореволюционной постройки, а это свыше 100 лет, сохранившие свой практически первозданный вид.
Современные деревянные строения не столь прочные. Виной тому — качество строевого леса, который особенно стал подвержен различным болезням после начала «атомной эры» и проводимым испытаниям ядерных бомб.
В связи с этим сооружения из древесины необходимо каждые 15 — 20 лет подвергать тщательному осмотру для выявления признаков гнили и появление грибка, особенно часто этим страдают именно нижние венцы деревянных домов.
Возведение
Сначала необходимо , так как в этом случае нагрузка на него небольшая, то подойдет обычный столбчатый фундамент с расстоянием между опорами 50-100 мм.
При создании каркасного дома, необходимо все его элементы делать из одинаковой древесины, иначе она будет иметь разные коэффициенты расширения, что может вызвать перекос здания.
Создание нижней обвязки
Делают ее из брусьев, которые укладывают по периметру здания. Между собой они соединяются без зазоров, при помощи соединения шип-паз.
Для фиксирования нижней обвязки, лучше всего использовать деревянные нагели, так как от соприкосновения с металлическим крепежом, деревянные конструкции начинают быстро гнить
.
Установка вертикальных стоек
Высота
указанных элементов будет зависть от высоты потолка в вашем будущем доме. Стойки должны быть установлены вертикально, после чего их фиксируют при помощи временных распорок. Сначала монтируют угловые стойки, перед этим на место их установки вставляют нагели и стойки насаживают на них.
Верхняя обвязка
После установки всех вертикальных стоек, монтируют верхнюю обвязку, при этом пазы верхних брусьев должны соответствовать нижней обвязке. При выполнении монтажа надо следить, чтобы все углы были прямыми.
Монтаж потолочных балок
Через каждые полметра, в соответствии с расположением вертикальных стоек, устанавливают потолочные балки и надежно их фиксируют;
Дополнительные опорные элементы. Их монтаж проводится в соответствии с проектом, в местах расположения внутренних перегородок. Это позволит обеспечить дополнительную поддержку потолочных балок и укрепить всю каркасную конструкцию.
Пароизоляционный материал для стен
Пароизоляция предназначена для защиты утеплителя от пара, который может проникнуть в него из жилого помещения. Здесь уже речь идет об изоляции, как о надежном барьере для влаги. Сложная конструкция стены предполагает укладку пароизоляции только с «теплой» стороны.
Самым подходящим вариантом является плотная (не менее 200 микрон) полиэтиленовая пленка. Ее фиксация на каркасе выполняется с помощью строительного степлера.
Пароизоляционный материал необходимо монтировать максимально герметично. Для этого тщательно проклеивают все его стыки, места прокладки коммуникаций.
