ПРИЛОЖЕНИЕ 2 (рекомендуемое). ПРИМЕРЫ ЗАПОЛНЕНИЯ ЩИТОВ ДВЕРНЫХ ПОЛОТЕН
ПРИЛОЖЕНИЕ 2 Рекомендуемое
1. Щит со сплошным заполнением деревянными брусками (рейками) или полосами ДСП | 2. Щит с мелкопустотным заполнением деревянными брусками (рейками) или полосами ДСП | 3. Щит с мелкопустотным заполнением из шпона | 4. Щит с мелкопустотным заполнением из фанеры или твердой ДВП |
1 — шип, скоба или скрепка; 2 — бруски для установки замка или ручек; — ширина просвета, не более 40 мм; — длина просвета, не более 400 мм; — сдвиг реек относительно друг друга, не менее 50 мм | |||
Черт.5 (лист 1) | |||
5. Щит с мелкопустотным заполнением из мягкой ДВП | 6. Щит с мелкопустотным заполнением из твердой ДВП (вариант) | 7. Щит с мелкопустотным заполнением из бумажных сот | 8. Щит с мелкопустотным заполнением деревянными брусками (рейками) |
Черт.5 (лист 2) | |||
Примечания: 1. Пример 1 — для двери типа У, примеры 2-7 — для дверей типа Г. 2. Для полотна высотой 2300 мм длина брусков для установки замка и ручек — 700 мм. Установка брусков — см. пример 3. 3. При облицовке щитов дверей типа Г плитами ДВП толщиной 3,2 мм ширина просвета между элементами мелкопустотного заполнения не должна превышать 30 мм, а длина — 200 мм. 4. Заполнение глухой части остекленных полотен может выполняться по аналогии с примерами 3-7. |
Расчет дверного проема
На рассчитанное значение (с учетом погрешности в 10-20 мм) и следует ориентироваться, как на оптимальную ширину отверстия для монтажа двери.
При расчете высоты следует принимать во внимание наличие или отсутствие порога. Если планируется установить дверь с порогом, то к высоте полотна прибавляют 100 мм
Если же порог отсутствует, то к высоте следует прибавить 60 мм.
В качестве примера расчета будет взята ситуация, когда необходимо вычислить габариты проема для дверного полотна 190х60 см. Сначала рассчитывается ширина отверстия: 60+3,5*2 (двойная толщина коробки)+0,2 (технические зазоры по петлям)+0,4 (технические зазоры по замку)+1*2 (технические зазоры на монтажные швы) = 60+7+0,2+0,4+2 = 69,6 см.
Высота отверстия с порогом будет иметь значение: 190+3,5*2+0,3*2 (технические зазоры по притворам)+1*2+10 = 190+7+0,6+2+10 = 209,6 см. Высота проема без порога будет равна: 190+7+0,6+2+6 = 205,6 см. Поэтому для установки двери с размерами 190х60 см необходимо создать проем 210х70 см с порогом и 206х70 см без него.
Немаловажным условием качественного монтажа двери является и выравнивание толщины проема по вертикали. При этом данное значение должно оставаться одинаковым по всему периметру отверстия. Не рекомендуется конструировать дверные проемы по ширине и высоте с запасом, так как финишный размер наличника не всегда способен скрыть большие щели.
Стандартные размеры распашных межкомнатных дверей
Рассматривая габариты внутренних дверей с коробом, следует учитывать высоту, ширину и вес деталей. Сначала исследуется проем, в который будет вставляться короб с полотном. Поэтому начальные характеристики немного увеличены. Чтобы откорректировать основные размеры, можно воспользоваться брусками, кирпичами или листами гипсокартона.
Размеры полотна

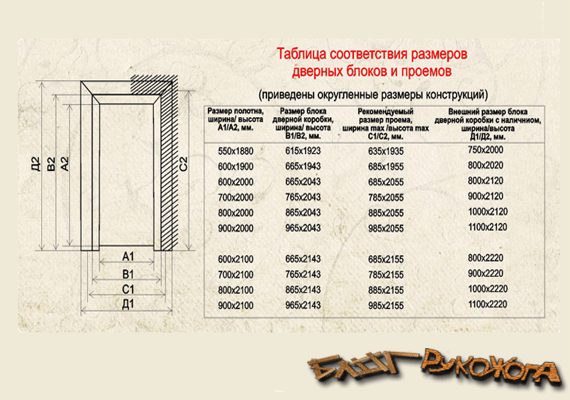

Если не применять нестандартные подходы, где размеры проема для межкомнатных дверей привязаны к индивидуальным пожеланиям, то основная масса изготовителей основывается на показателях стандарта. Соотношения показателей проема и дверных систем (полотнища и короба) на основании СНиП указаны в таблице:
№ | Показатели полотнища, см | Характеристики проема, см | |
Ширина*высота | ширина | высота | |
1 | 60*200 | 68-71 | 205-207 |
2 | 70*200 | 78-81 | 205-207 |
3 | 80*200 | 88-91 | 205-207 |
4 | 90*200 | 98-101 | 205-207 |
5 | 60*190 | 68-71 | 195-197 |
6 | 55*190 | 63-66 | 195-197 |
7 | 60 60*200 | 128-131 | 205-207 |
По DIN стандарту соотношение будет следующим:
№ | Параметры двери, см | Характеристики проема, см | |
Ширина*высота | ширина | высота | |
1 | 60*200 | 70-74 | 206-208 |
2 | 70*200 | 80-84 | 206-208 |
3 | 80*200 | 90-94 | 206-208 |
4 | 90*200 | 100-104 | 206-208 |
5 | 60 60*200 | 134-140 | 206-208 |
Рис. 2. Характеристики полотна для помещений
Стоит упомянуть про двустворчатые конструкции, которые позволяют подчеркнуть статус любой комнаты. В основном они состоят из однотипных (по 60 см) или различных полотен (шириной 60 и 80 см). Из зауженных вариантов изготовители предлагают конструкции со створками шириной 40 и 80 или 40 и 40 сантиметров.

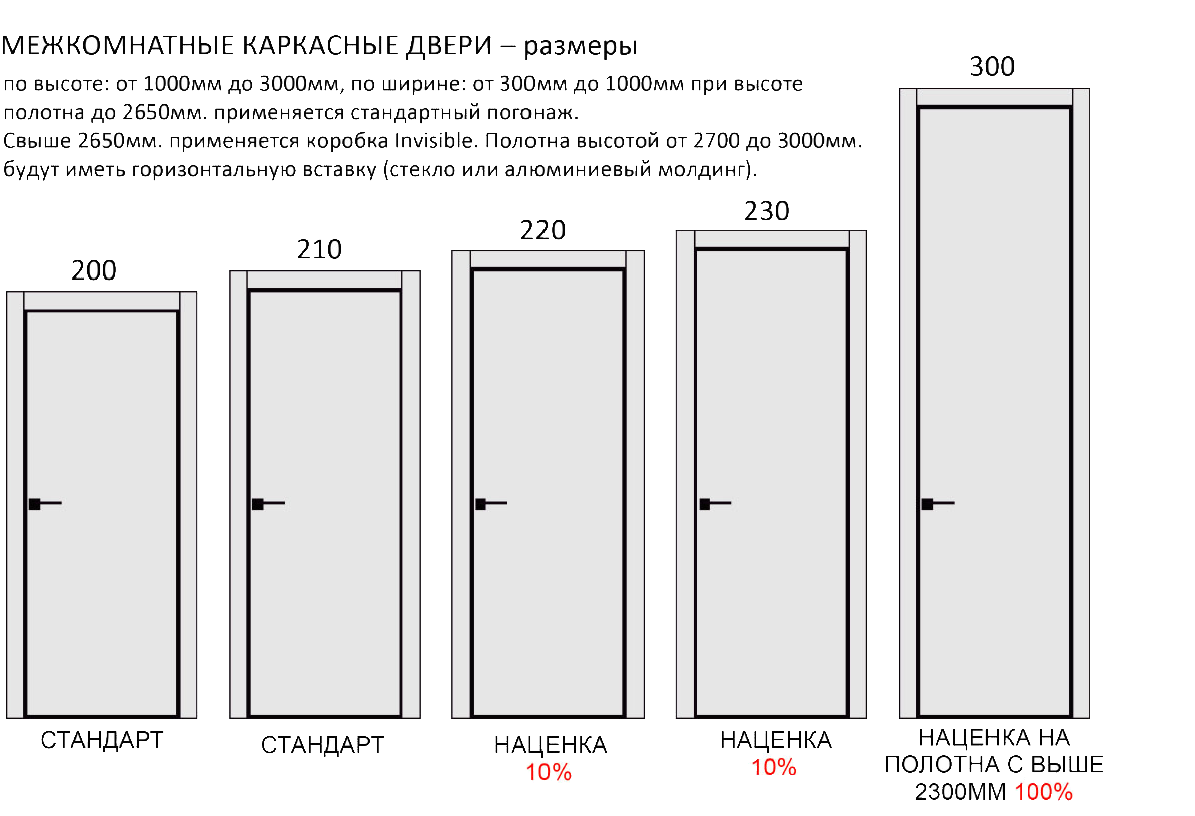

По высоте производители предлагают изделия по 190 и 200 см, но имеются и европейские нормы – 210 см. На заказ покупатели могут приобрести изделия большей высоты (до потолка или 2,3 м). Часто проектировщики придерживаются зарубежных нормативов.
Рис. 3. Основные характеристики дверей
Размеры коробки
В продаже имеются готовые варианты (с коробом и фурнитурой). Это П-образная конструкция, которая ставится по периметру проема. Система позволяет надежно фиксировать полотнище.
Исходя из характеристик полотнища, у межкомнатных конструкций показатели стандартных размеров дверной коробки межкомнатной двери могут различаться. Поэтому конструкции желательно приобретать вместе с обналичкой, рамкой и фурнитурой.
Для изготовления короба применяются бруски разных параметров. Ширина материала может достигать 1,5-4,0 см, но оптимальный показатель равен 3,0-3,5 см. При соблюдении нормативов получается надежная конструкция, которая служит длительное время.
Рис. 4. Размеры коробки для дверей
Толщина короба и стенки должна совпадать, но этот показатель не должен превышать ширину проема. Для деревянных стен критерий равен 10 см, а для кирпича – 7,5 см. Поэтому короб, размеры которого превышают параметры стенки, прочно зафиксировать не получится. В противном случае можно применять специальные доборы.
При ручной сборке короба определять параметры вертикальных стоек нужно в соответствии с высотой полотнища, толщиной горизонтальной планки, размеров зазора и порога. Параметры горизонтальной планки вычисляются по ширине двери.
Размеры проемов
При создании перегородок и стенок определить ширину проема можно по стандарту, где указаны параметры изделий с рамой и фурнитурой. При этом ширина полотнища складывается с двойным показателем рамы и двусторонним зазором. Как правило, он равен 1,5 см. К примеру, 90,0 3,0*2 1,5*2=99,0 см.
Также подсчитывают высоту проема: без порожка она будет равна 200 3 1,5 0,5=205 (0,5 – это расстояние между полотнищем и полом для воздухообмена, может увеличиваться до 1 см, а для дома со сжиженным газом – до 1,5-2 см). При наличии порожка высота проема определяется сложением величины проема и параметров полотна, ширины монтажного шва и коробки.
Рис. 5. Измерение проемов
Чем полотно толще, тем лучше?
Толстые полотна хорошо подчеркивают дизайн гостиной, выполненной в стиле барокко, ренессанс или ампир, а сдвижные перегородки и тонкие ширмы дополнят проемы гардеробных и кладовок. С увеличением толщины двери возрастает ее масса, что повышает требования к навесной фурнитуре. Может потребоваться установка добавочных петель, что увеличит стоимость конструкции. Поэтому полотно следует выбирать по массивности и другим характеристикам согласно целесообразности, оптимальности.
На рынке имеется много изделий с толщиной створок 30-40 см. Но в ассортименте есть более тонкие раздвижные перегородки из МДФ (около 2 см). Недавно стали популярными конструкции из каленого стекла толщиной от 8 мм.
Как подогнать проем под купленную дверь
Очень удобно оказывается иметь стандартную квартиру в типовом доме: в этом случае очень сложно промахнуться с выбором размеров двери. Однако, не все так радужно у владельцев квартир и домов нестандартных планировок: им приходится, порой, подгонять купленную дверь под параметры проема, чтобы конструкция смотрелась гармонично и аккуратно.
Бывает и обратная ситуация — купленная дверь оказывается меньше имеющегося пространства, под нее отведенного. В этом случае придется, наоборот, уменьшать его. Можно нанять для этого специалистов, заплатив им, а можно сделать подгонку проема под дверь и самостоятельно, воспользовавшись нашими советами и вооружившись необходимым инструментарием. Обычно для уменьшения величины проема используется гипсокартон.
Необходимы инструменты:
- сантиметр;
- простой карандаш;
- шуруповерт и перфоратор;
- строительный уровень;
- канцелярский нож.

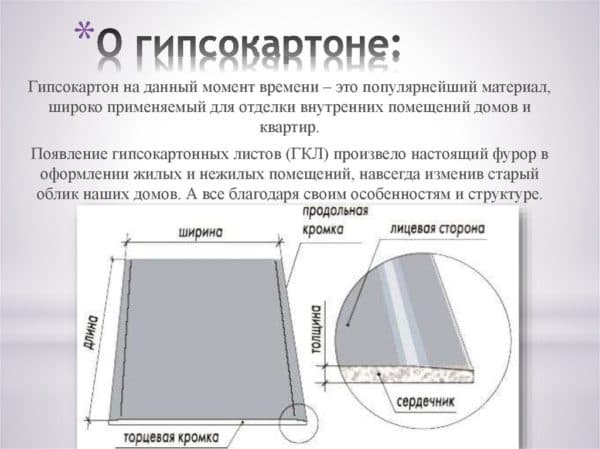

Из расходников нужны будут профиля: направляющий и для перемычек, лист гипсокартона в 12 мм, саморезы, дюбеля и уголок из алюминия. Скорее всего, понадобится и штукатурка для придания завершенности конечному результату.
К прочему, советуем прочитать про особенности врезных замков для входных деревянных дверей.
Гипсокартон монтируют на направляющие профили, которые необходимо заранее подогнать по размерам. Затем получившиеся стойки крепят к верхней и нижней части отверстия для входа. Стену для крепления боковин необходимо зачистить от штукатурки. Куски гипсокартона клеем соединяют с профилем и стеной, прикрутив затем еще для надежности саморезами. Получившийся зазор между стеной и гипсокартоном необходимо заложить кирпичом, а потом оштукатурить, чтобы скрыть следы вмешательства в конструкцию.
Подробное описание магнитного уплотнителя для металлических дверей, изложено в данном материале.
Дверные проемы
Как правильно замерить проем
Действующие на территории РФ ГОСТы, на которые можно ориентироваться при производстве дверей, были разработаны и введены в действие еще при СССР, но актуальности не потеряли даже сейчас. Если говорить о ТУ и ДСТУ, то эти документы, устанавливающие технические требования к изделию, пишутся каждым производителем исходя из личных интересов. По ним ориентироваться не стоит.
Дверные проемы с четко установленными параметрами значительно упростят процесс замены полотна, так как почти все производители делают двери с учетом государственного стандарта. Если же проем произвольных размеров, то двери придется делать на заказ. Все это влечет за собой дополнительные финансовые и временные затраты. К тому же готовое изделие может не понравиться заказчику и потребуется еще дополнительное время на устранение недочетов.

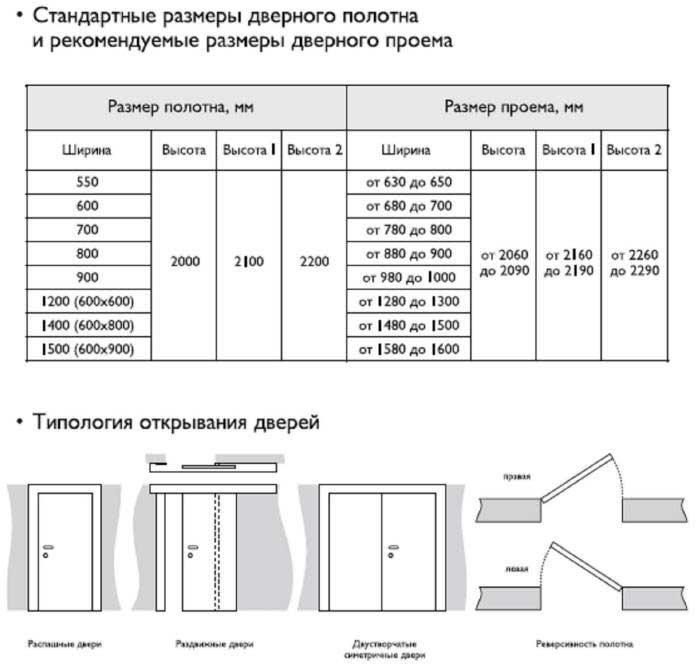

Размеры по ГОСТу
Стандартный размер дверных проемов носит, скорее всего, рекомендательный характер. Но придерживаясь установленных габаритов можно сэкономить бюджет, упростить монтаж, сократить временные затраты на поиск подходящей модели. А если хотите эксклюзивности, тогда будьте готовы к дополнительным затратам.
Значения для размеров полотна (в миллиметрах):
- 550X1900, 600Х1900;
- 700; 800; 900; 1200 (600+600); 1400 (600+800); 1500 (600+900): Х2000.
Значения для размеров проема (в миллиметрах):
- 660-760; 770-870; 880-970; 980-1100; 1280-1300; 1480-1500; 1580-1600: Х 2040-2010;
- 630-650; 660-760: Х 1940-2030.
Импортные размеры дверей
Высота
Выбор типоразмера двери по высоте не очень велик – либо 2,1 м, либо 2,3 м. Эти размеры относятся как к межкомнатным дверям, так и к входным. Дверные полотна с высотою больше или меньше этих показателей считаются произвольных размеров.
Ширина

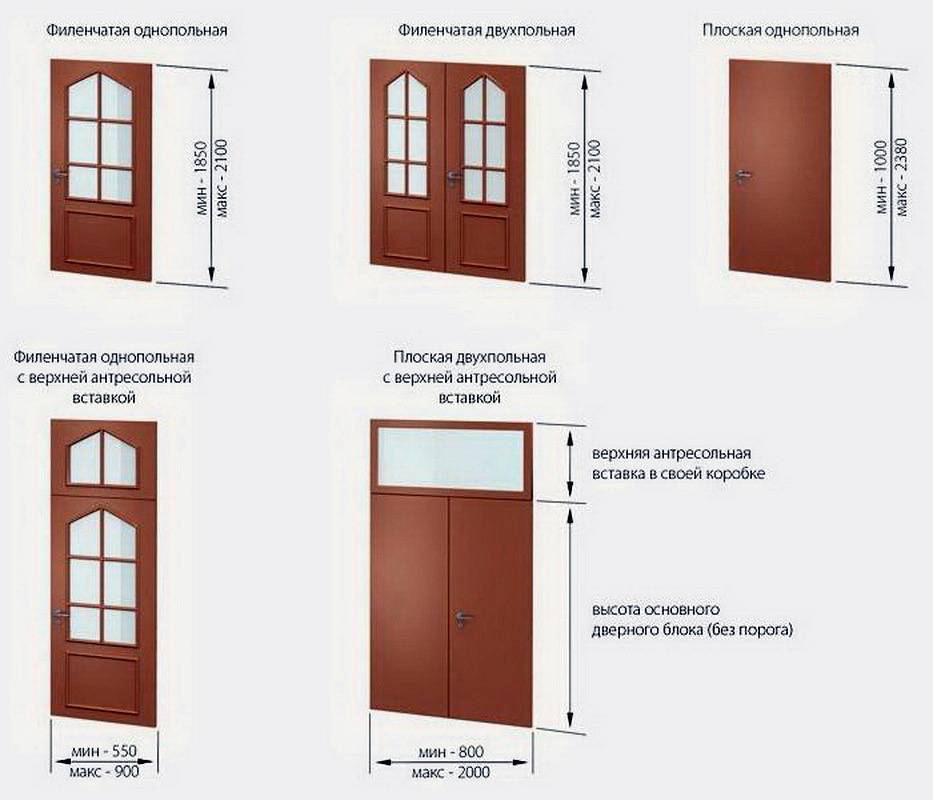

Размеры разных типов дверей
Если планируется покупка однопольной двери, оснащенной всего лишь одной створкой, ширина проемов должна быть 70, 80, 90 см либо 1,2 м. Если же будут приобретаться двустворчатые двери, то потребуется большой дверной проем с шириной 1,3 м, 1,5 м и даже 1,9 м. При превышении этих нормативных значений двери уже будут считаться нестандартными. Такие широкие проемы делаются для распашных, сдвижных или складных моделей.Также предусматриваются допустимые отклонения, при наличии которых остается возможным установить дверной блок стандартных параметров путем уменьшения монтажного зазора. Максимальное допустимое отклонение – 25 мм. Основываясь на этом, можно сказать, что минимально допустимая ширина дверного проема не 700 мм, а 675 мм. Допустимые отклонения отсчитываются на всех проемах.
Примеры и варианты
В гостиную лучше всего подойдут расширенные модели, выполненные по спецзаказу. В качестве варианта будут интересны раздвижные двери-купе, двустворчатые и полуторные образцы.
Для спальни – и взрослой, и детской – обычно выбирают непрозрачные глухие изделия, не пропускающие в комнату свет из коридора и заглушающие внешние звуки. Идеальным предстает положение, в котором открытая створка окажется параллельна стене — это поможет значительно сэкономить свободное место.
Обычно в спальнях не используют очень большие двери, но в некоторых случаях они становятся ярким декоративным элементом. Например, модель для спальни на мансарде, выполненная по индивидуальному заказу и имеющая форму неправильной трапеции или эллипса. Мало того, что это сделает внешний вид комнаты уникальным, это также поможет сэкономить место, так как, благодаря своей неправильной форме, подобные образцы окажутся меньше своих более распространенных собратьев.
Другой вариант – конструкция из одной или нескольких створок, поворачивающихся вокруг своей оси. Они могут занимать больше места, но подойдут в те помещения, в которых необходимо оставить пространство возле стен свободным.
Другая разновидность оформления внутреннего помещения: установка для разных комнат дверей, выполненных в одном дизайне. Они могут различаться размерами, но при этом быть выполнены из схожих материалов и в одинаковой цветовой гамме. Это поможет сохранить стилевую целостность дома.
Массивные изделия из дерева прекрасно впишутся в оформление кабинета, придадут ему отличительную изысканность и ощущение старины. Напротив, металл и стекло подойдут для современных, выполненных в стили модерн или хай-тек помещений.
Стандартные размеры дверных проемов
Стандартные размеры дверных проемов устанавливают государственные стандарты. Требования к размерам проемов по стандарту не являются жесткими. Они носят скорее рекомендательный характер. Дома в разное время строились по разным проектам. Соответственно габариты дверных проемов в квартирах многоэтажек, возведенных в период СССР, имеют отличия от проходов в новостройках. В стандарте приводятся минимальные и максимальные значения, которым должны отвечать межкомнатные и входные дверные проемы для комфортного их использования, описывается, какой вариант оптимальный в том или другом случае.
Производители Москвы и других городов России придерживаются описанных стандартом размеров проходов и предлагают широкий выбор соответствующих дверных коробок и полотен. Но могут изготовить конструкции других параметров под заказ. В коттедже размер дверного проема и дверной коробки со створкой определяет собственник с учетом личных предпочтений. Но лучше обустраивать стандартный дверной проем, чтобы в будущем не было проблем с заменой короба с полотном. Ведь в магазинах предлагают уже готовые двери. Они обходятся дешевле, чем изготовление на заказ.
Проем под межкомнатную дверь
Стандартные размеры дверных проемов (ширина, длина, высота) при входе в комнату зафиксированы в специальных таблицах. Эта информация является справочной для фабрик. По ГОСТу высота и ширина дверного проема межкомнатных стандартных дверей определяются материалом их изготовления, конструкционными особенностями. Межкомнатные двери бывают раздвижными, распашными, одностворчатыми, двухстворчатыми. Зависит многое и от типа помещения.
Высота дверного проема
По стандарту высота дверного проема бывает 210 и 230 см в зависимости от того, для какой комнаты создается проем. Допускается высота дверного проема 207,1 и 227,1 см. Это касается преимущественно квартир многоэтажек. В комнатах частных домов владелец может делать размер (высота) дверного проема больше или меньше. Зависят стандартные размеры (высота) выреза в стене от наличия порога. Если дверь куплена, тогда подбирают высоту проема под параметры коробки.
Ширина дверного проема
Ширина дверного проема установлена в пределах 70-190 см при условии установки стандартной двери. Зависит она от типа конструкции. Для одностворчатых полотен этот параметр должен быть 70 см, 80 см, 90 см или 120 см. Если изделие состоит из двух полотен, тогда вырез в стене делают шире. Стандарт устанавливает значение 130, 150 и 190 см.
В большинстве многоквартирных домов проходы под входную дверь соответствуют стандарту, утвержденному в советское время. В тот период конструкционные блоки делали обычно из дерева. Они не отличались большим разнообразием. Что нельзя сказать про теперешнее время. Производители предлагают большое разнообразие моделей дверей. В стандартный дверной проем установка проходит проще и быстрее. Поэтому чаще всего придерживаются ГОСТа. Стандартные габариты прохода под входную дверь мало чем отличаются от тех, что сделаны для межкомнатной конструкции. Высота для них установлена ГОСТом в пределах 200-230 см. Ширина выреза в стене рассчитывается с учетом ширины дверного полотна, которая минимально может составлять 80-90 см. Между коробом со створкой и проходом по ширине обязателен зазор 6-10 см с каждой стороны, а по высоте – 6-8 см. Но мастера его делают больше. Для двери 88х204 см делается проход 910х206 см. Для двухстворчатого изделия 130х210 см размеры выреза в стене будут такими 130х212 см. На габариты прохода влияют размер планки порога, количество полотен.
Стандартные размеры для межкомнатных дверей
В России главным нормативным документом считается ГОСТ 6629-88. Им руководствуются отечественные производители. Он был введен в 1989 году и действует до сих пор. Все измерения в нем обозначаются в миллиметрах.
Межкомнатные двери бывают одностворчатые и двустворчатые. Установленные стандарты ширины дверных проемов под них отличаются. Так, для первого варианта ширина проема варьируется от 700 до 1000, с шагом градации 100. Для второго варианта стандартный дверной проем возможен только 3-х размеров: 1300, 1500 и 1900.
Под существующие нормы, магазин предлагает большой ассортимент. Это двери стандартных размеров на любой вкус и кошелек. Самые ходовые модели, которые выпускают производители, имеют ширину полотна от 600 до 900.
С высотой проемов под внутренние проходы дело обстоит гораздо проще. Норматив предлагает два размера, которые подвязаны к высоте потолка помещения. Если потолки не высокие 2,5-2,7 метра, то типовая высота проема – 2100. Если потолки высокие 3 метра и более, то рекомендуемая ГОСТом высота составляет 2300.
Этот же документ разрешает высоту 2000. Для них большинство производителей изготавливают двери ограниченной ширины, только 600 мм. Что резко ограничивает их применение. Они подойдут разве что для кладовок, санузла, ванны.
Теперь вы осведомлены о том, какие существуют типовые размеры проходов для межкомнатных дверей. Небольшие отклонения от норм допустимы. Проемы могут отходить от стандартов и быть меньше. Разрешенное отклонение – 25 мм, не более. В данных обстоятельствах получится установить стандартный дверной короб, только монтажные швы будут меньше.
Конструкция
2.1. Двери должны изготовляться в соответствии с требованиями ГОСТ 475-78, настоящего стандарта и по рабочим чертежам, утвержденным в установленном порядке.
2.2. Конструкция, форма и типоразмеры дверей должны соответствовать указанным на черт. 2, а размеры сечений — на черт. 3.

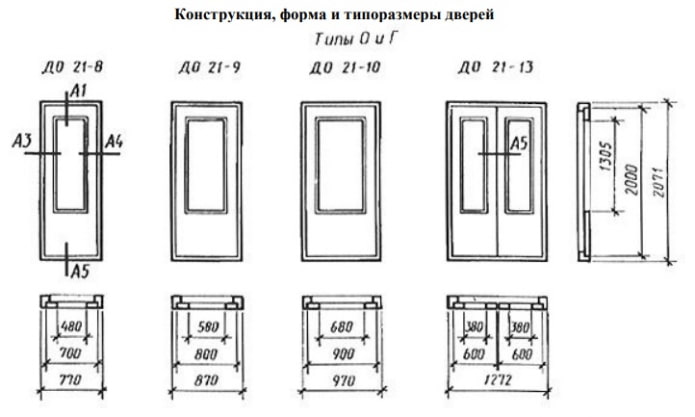

Конструкция, форма и типоразмеры дверей
Чертеж 2. Лист 1
Примечание. Сечения деталей см. черт. 3.
Чертеж 2. Лист 2
Примечание. Сечения деталей см. черт. 3.
Чертеж 2. Лист 3
Примечания. 1. Сечения деталей см. черт. 3.
2. Допускается изготовление дверей типа У с габаритными размерами дверей типа Г.
Чертеж 3, лист 1. Типы О и Г
1 — монтажная доска; 2 — узорчатое стекло поГОСТ 5533-86 или армированное стекло по ГОСТ 7481-78,или оконное стекло по ГОСТ 111-78 толщиной 4 — 5 мм
Примечания 1. Сечения глухих дверей аналогичны остекленным, за исключением деталей остекления.
2. Допускается применение пластмассовых раскладок для крепления стекол.
3. Допускается применение монтажных досок иной конструкции.
Чертеж 3. Лист 2.
1 — бруски каркаса щита; 2 — обкладка
Примечание. Ширина двупольной двери со средним притвором без притворной планки на 12 мм меньше указанной на черт. 1, 2.
Чертеж 3. Лист 3.
1 — петля ПН9-130 по ГОСТ 5088-78, 2 — оконное стекло по ГОСТ 111-78, толщиной 4 — 5 мм
Чертеж 3. Лист 4.
1 — уплотняющая прокладка по ГОСТ 10174-72; 2 — облицовка ДВП марки СТ или Т, группа А, толщиной 3,2 — 5 мм по ГОСТ 4598-86 или клееная фанера ФК толщиной 4 — 6 мм нениже сорта В/ВВ по ГОСТ 3916-69
Примечание. Допускается изготовление дверей типа У с шириной брусков коробки 74 мм для внутриквартирных дверей и дверей помещений общественных зданий.
2.3. Полотна дверей типа У должны изготовляться со сплошным заполнением щита калиброванными по толщине деревянными рейками или древесно-стружечными плитами, а также с применением калиброванных по ширине полос древесно-стружечных плит, уложенных на ребро.
Примеры заполнения щитов дверных полотен приведены в Приложении 2.
2.4. Вертикальные бруски рамки полотна двери типа У должны иметь ширину не менее 90 мм. Допускается прорезать бруски по длине с обеих сторон. Глубина прорезей 5 — 6 мм, ширина 3 — 4 мм.
Допускается применение брусков шириной 45 — 60 мм, склеенных по боковой поверхности.
Горизонтальные бруски рамки должны иметь ширину не менее 45 мм и соединяться в углах с вертикальными на клею в шип или на шкантах, скобах, скрепках.
2.5. Облицовку дверей производят материалами в соответствии с ГОСТ 475-78 в части, относящейся к дверям нормальной влагостойкости.
2.6. Двери, применяемые для комплектации санитарно-технических кабин, допускается изготовлять с полотном толщиной 30 мм и высотой не менее 1800 мм, с шириной бруска коробки не менее 50 мм.
2.7. Двери типов О и К допускается изготовлять рамочной конструкции с шириной брусков рамки не менее 100 мм.
2.8. На нижней части полотен дверей типа У общественных зданий по требованию потребителя крепят с обеих сторон накладки из декоративного бумажно-слоистого пластика толщиной 1,3 — 2,5 мм по ГОСТ 9590-76, сверхтвердых древесно-волокнистых плит толщиной 3,2 — 4 мм по ГОСТ 4598-86, листового алюминия или окрашенной тонколистовой стали. Ширина накладок 220 мм.
2.9. Коробку без порога расшивают внизу монтажной доской с креплением гвоздями или шиповыми соединениями к торцам вертикальных брусков.
2.10. В дверях типов О и К общественных зданий устанавливают с двух сторон защитные ограждения, примеры которых приведены в Приложении 3.
КонсультантПлюс: примечание.
Взамен ГОСТ 10174-72 Постановлением Госстроя СССР от 27.07.1990 N 65 с 1 января 1991 года введен в действие ГОСТ 10174-90.
2.11. Двери типа У и бескоробочные двери типов Г и О должны быть укомплектованы уплотняющими прокладками по ГОСТ 10174-72 или другими, обеспечивающими необходимую герметичность притворов.
2.12. Расположение приборов приведено в Приложении 4. Двери должны поставляться с выбранными гнездами под корпуса замков (защелок) и отверстиями под ручки.
Полотна для бескоробочных дверей должны поставляться с установленными верхними полупетлями, нижние полупетли должны упаковываться и поставляться в комплекте.
2.13. Варианты установки бескоробочных дверей приведены в Приложении 5.Варианты коробок с облицовкой из поливинилхлорида для дверей типов Г, О без порога приведены в Приложении 6.
Схемы определения левых и правых дверей приведены в Приложении 7.
Спецификация стекол для дверей приведена в Приложении 8.
2.14. В заказе на поставку дверей должно быть указано:число дверей по маркам и обозначение настоящего стандарта;вид и цвет отделки;вид и толщина стекла;спецификация приборов.
По требованию потребителя допускается поставка дверных полотен без коробок и коробок без полотен.
Проем для раздвижной встроенной двери
Раздвижные перегородки отличаются привлекательным внешним видом. Их можно использовать не только в качестве межкомнатной двери. Если соединить несколько створок в единую систему, то с помощью их даже получиться разъединить одно большое помещение, сделав из него две комнаты, изолированные друг от друга.
Но по большей части раздвижную створку устраивают в дверной проем. Для двери шириной от 60 до 90 см его делают одностворчатым. Если полотно доходит до 120 см и выше, конструкция получиться уже двухстворчатая. Причем каждая из них может быть или разных размеров, или полностью симметричная другой.
Для раздвижных систем нет особых требований ГОСТа. Существует общая категория, которая упорядочивает принципы строения системы. Также выводит стандарты проема под определенные размеры дверного полотна.
Классификация идет по конструктивным особенностям:
- В дверях купе прямая створка двигается по направляющим и перемещается вдоль стены. Плавность движения обеспечивают ролики, закрепленные на полотне;
- Конструкция в виде книжки имеет два или три полотна. Открываясь они сдвигаются и складываются;
- В модели «Гармошка» несколько узких ламелей соединяются между собой шарнирами. При открывании они скользят по направляющей и собираются, как в музыкальном инструменте, от которого и получили название;
- Есть конструкции, в которых при открытии двери створка сдвигается в специальную кассету.
Предпочтение можно отдать любому варианту, но все будет зависеть от того, какой проем есть в наличии. Всегда нужно оставлять запас даже если он рассчитывается под 60-ти сантиметровую дверь. Поэтому прежде чем выбирать тип конструкции необходимо точно замерить имеющийся проем. Иногда может ждать разочарование и вместо желанной «Гармошки» или «Книжки» придется заниматься монтажом одностворчатой модели.
Но еще раздвижные двери делятся по способу перемещения створки. Есть накладные модели, которые двигаются по направляющей параллельно стене, с одной из ее сторон. Также существуют конструкции, которые называются встраиваемыми. Там полотно уходит во внутрь встроенной в стену кассеты.

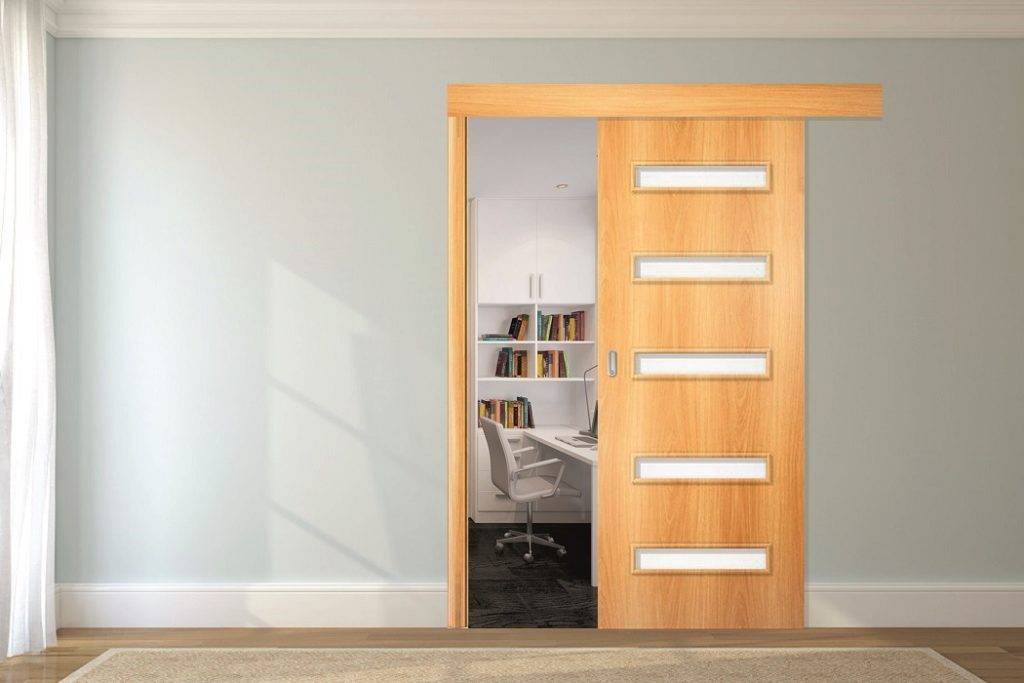

Проем для накладной конструкции
Чтобы правильно вымерять проем, необходимо заранее знать, какая конструкция будет в него устанавливаться. Таким образом, если в наличии накладная одностворчатая дверь с стандартными размерами в 600×2000 мм, то проем должен быть с такими величинами – 680×2020 мм. Необходимо оставить технологичные зазоры в 80 мм по ширине и 20 мм по высоте.
Необходимо учесть, что накладную конструкцию рекомендуют устанавливать только на бетонную или кирпичную стену. Причем длина направляющего рельса должна быть ровно в два раза больше ширины дверного полотна. В нашем случае это будет 1200 мм.

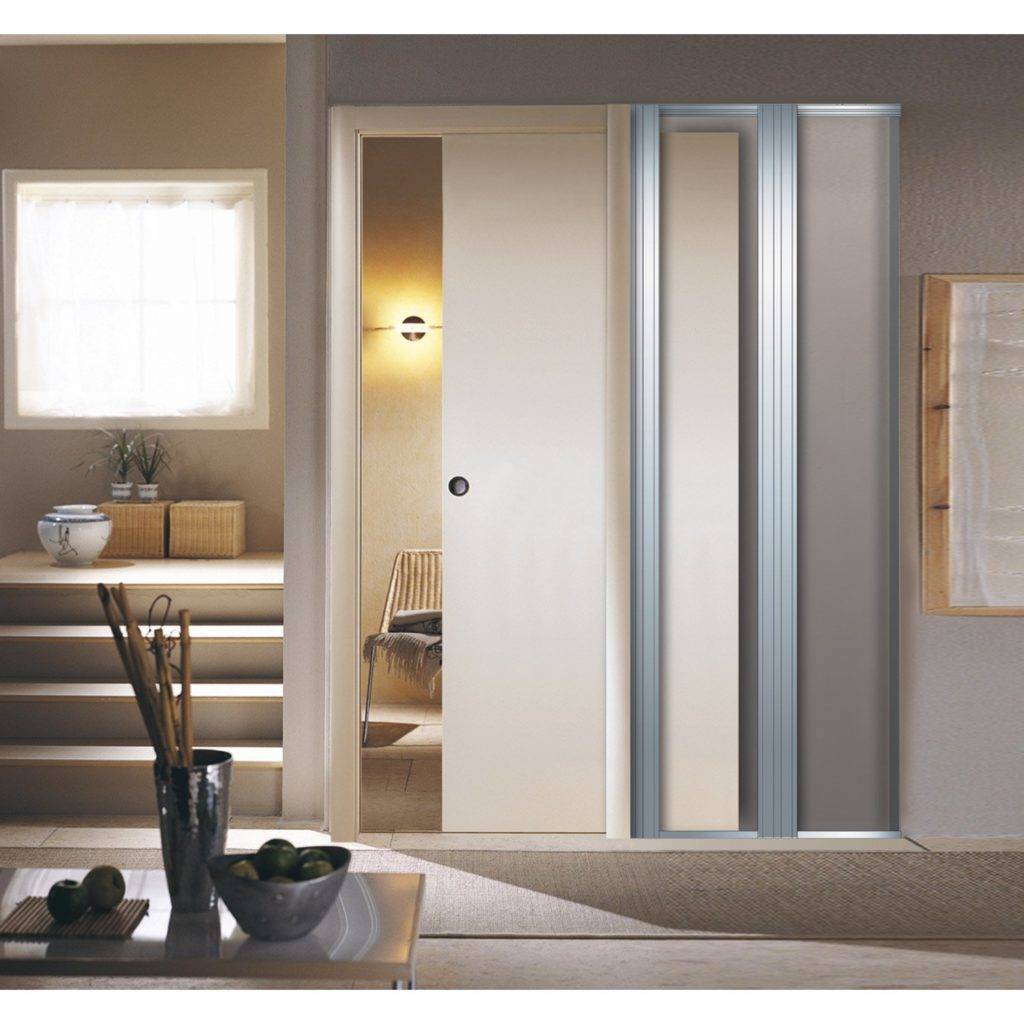

Проем для встроенной модели
Встраиваемая кассета раздвижной двери устанавливается внутрь стены из любого материала. Это могут быть кирпичные или деревянные перегородки. Стены из пенобетона и даже гипсокартонные конструкции. Причем нет необходимости в дополнительном укреплении.
Ширина проема под дверь с стандартными размерами в 600×2000 мм должна быть 1350 мм. Берется двойная ширина обычной створки, а технологичный зазор уже составляет 150 мм. Высота проема должна быть 2100 мм. Здесь также увеличенный зазор, поскольку придется скрывать направляющую и ролики. А также и дверную коробку.
Когда монтажные работы завершаются, все просветы задуваются строительной пеной. Затем устанавливают перегородки. Можно все обшить гипсокартоном, а также обложить кассету обычным кирпичом. Обычно в этом случае его при кладке укладывают на ребро. Так экономится свободное пространство комнаты и проем не выглядит тяжеловесно. Завершают работу финишной отделкой.
Большинство производителей наладили выпуск встроенных раздвижных дверей, в которых адаптирована кассета под размер проема для двери от 60 до 100 см. В комплект входит готовый пенал и направляющий механизм, на котором уже установлена каретка с роликами. Остается только смонтировать все в проем и навесить дверное полотно.
Ширина дверного проема на прямую зависит от конструкции дверного блока. Но в любом случае для двери в 60 см шириной обязательно нужно прибавлять технологические зазоры. А их величина подбирается уже из того, какая модель устанавливается в проем: распашная или раздвижная.
Стандартные размеры
Стоит начать с того, что стандартные межкомнатные двери значительно упрощают процесс выбора и установки дверных конструкций.
Спрос на стандартные двери высок, поскольку в случае деформации или несоответствия новому интерьеру их достаточно легко заменить новыми.
Большинство компаний при производстве одностворчатых межкомнатных дверей руководствуется стандартами:
- высота полотна — 200 или 230 см,
- ширина — 80 или 90 см,
- толщина короба — 7,5 см.
При этом размер проема по длине и ширине должен быть больше на 5-10 см, что обусловлено наличием деревянного или металлического и монтажных швов.
В таблице представлены параметры, установленные ГОСТами:
Одностворчатые модели | |
Высота, мм | Ширина, мм |
1900 | 550 |
1900 | 600 |
2000 | 600 |
2000 | 700 |
2000 | 800 |
2000 | 900 |
Межкомнатные двери, ширина которых 1200, 1400 и 1500 мм, делают двухстворчатыми. В таблице отображены наиболее часто используемые пропорции двухстворчатых конструкций различной ширины:
Двустворчатые модели | |
Высота, мм | Ширина, мм |
2000 | 1200 (600+600) |
2000 | 1400 (600+800) |
2000 | 1500 (600+900) |
От геометрических параметров зависит удобство прохода и комфорт проживания в доме. Размеры дверных проемов между комнатами меньше размера входного проема в дом или квартиру (в соответствии с ГОСТом входная дверь не может быть меньше 80 см). Причем размер зависит от того, между какими именно помещениями они устанавливаются.
Для проходов между комнатами нет конкретных требований по обеспечению выхода людей в экстренных ситуациях, поэтому их ширина может быть и меньше, чем у входных дверных систем. Как указанно в таблице, ширина межкомнатных дверей может составлять 90, 80, 70 или даже 60 см. Но ширина 60 см не всегда может быть удобной, поскольку сквозь такой проем проходить достаточно сложно, а порой вообще невозможно пронести музыкальные инструменты, мебель, холодильник и т.п.
Зауженный проход не всегда является удобным, поэтому оптимальным вариантом для межкомнатных дверей является 80 см ширины (высота при этом составляет 2 метра). Такие параметры обеспечивают комфортное внесение мебели и свободный проход.
Зауженный проем (60 и 70 см) предусмотрен между коридором и ванной комнатой. Это обеспечивает меньшее попадание влаги из бытового помещения в другие комнаты. Но при выборе такой двери в санузлы необходимо учитывать, что стандартные параметры современных стиральных машин составляют 40х55 см (минимум) и 60х65 см (максимум). То есть узкий дверной проем может лишить возможности внести устройство внутрь ванной комнаты. По этой причине современным проектированием предусмотрена установка межкомнатных дверей в ванную шириной не менее 80 см.
С кухней возникает такая же ситуация, как и с дверью в санузлы. Во многих многоквартирных домах на кухню предусмотрен узкий проход, который так же доставляет неудобство (или невозможность) внесения современной мебели, посудомоечной машины или холодильника внутрь. По этой причине проемы на кухню приходится расширять для монтажа двери с полотном 80-85 см.
