Что необходимо знать при изучении чертежа с разрезами каркасного дома для ПМЖ:

Каркас пола

После возведения фундамента, необходимо сконструировать каркас пола, без которого невозможно дальнейшее строительство каркасного дома.

Каркас пола создают следующим образом:

1. Сначала необходимо зафиксировать на фундаменте доски нижней обвязки. Элементы устанавливают на ребро. Размер досок, в среднем 15Х5 см;
2. Соединяют, саморезами или нагелями доски нижней внутренней обвязки в углах;
3. К внутренним доскам прикрепляют доски средней части нижней обвязки;
4. К средним доскам необходимо прикрепить наружные;
5. Прежде чем приступить к следующему этапу, необходимо убедиться в ровности конструкции. Лишнее снимают электрорубанком;
6. Необходимо разметить места, где будут установлены лаги. С помощью лобзика в обвязке делают пазы для вставки лаг;
7. После установки лаг, между ними крепят деревянные рейки. Они будут выполнять функцию опор;
8. поверх реек укладывают черновой пол. Обычно в данном качестве используют листы влагостойкого ОСБ или фанеры;
9. Сверху, между лагами укладывают утеплитель: минеральную вату или пенопласт. Укладывают необходимые коммуникации: водопровод и канализационные трубы;
10. Поверх утеплителя укладывают пароизоляционную пленку внахлест. Пленку проклеивают. Сверху кладут доски, толщиной 3 см на расстоянии 40-60 см друг от друга;
11. Поверх полученной решетки укладывают шпунтованную доску толщиной 2,5-3 см, прикручивают саморезами или прибивают гвоздями.

На получившийся настил можно укладывать любое напольное покрытие.

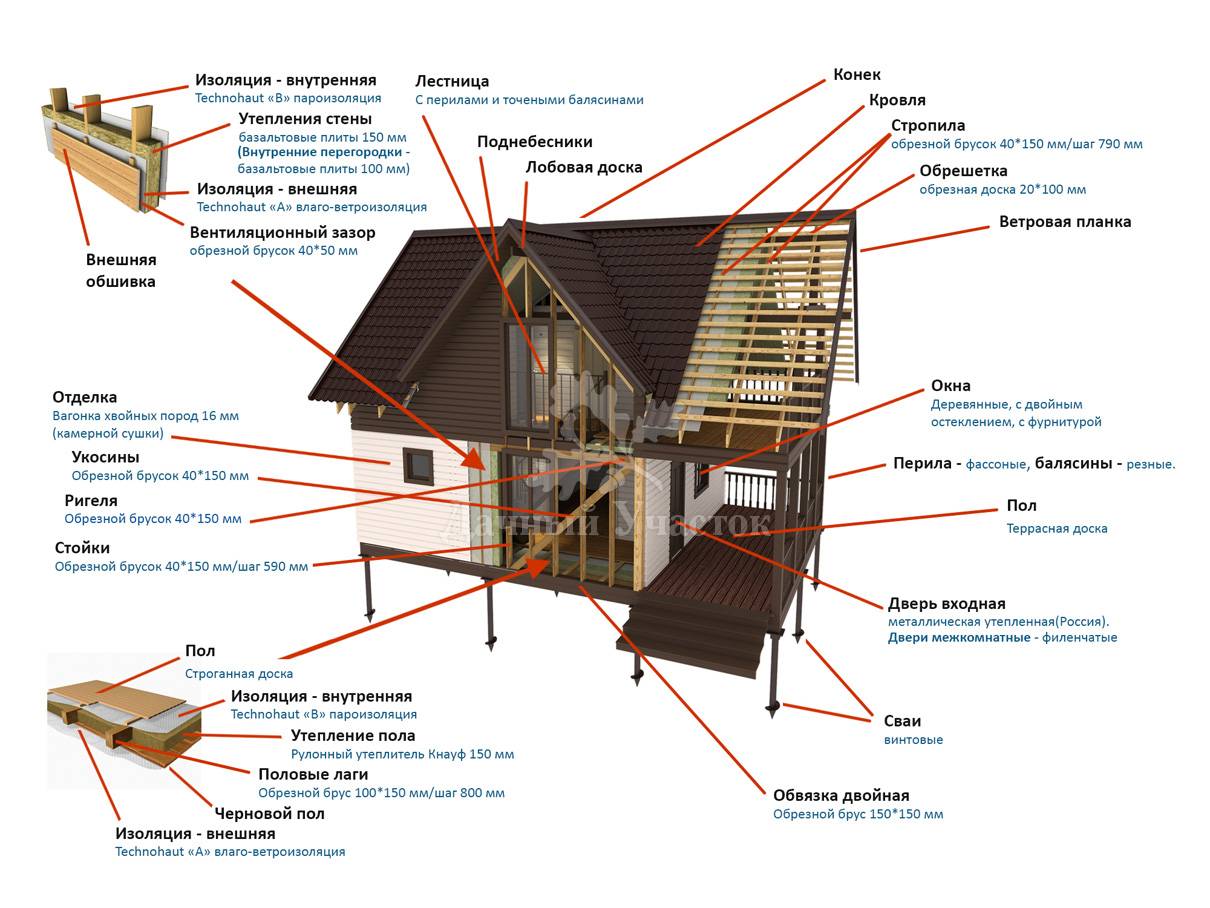

Конструкция узлов каркасного дома

Вертикальные каркасные стойки устанавливают поверх нижней обвязки и крепят ней гвоздями. Крепление с помощью металлических уголков используют при Т-образном соединении балок без вырубки. Его выполнить проще. Фиксацию балок металлическими гвоздями используют при стыке с частичной вырубкой нижней балки. Это – более сложное к выполнению своими руками соединение.

Стык без вырубки используют для угловых каркасных опор. Соединением встык с фиксацией пластинами или уголками используют в основных узлах каркасного дома, если строительство ведётся своими руками, без привлечения профессионалов. Если же работают опытные строители, то они используют соединение с частичной врезкой. Оно предупреждает сильные подвижки бруса и досок каркаса при усыхании.

На заметку

Размер вырубки под вертикальную каркасную стойку составляет 30-50% от толщины бруса нижней обвязки.

Угловой стык без вырезки фиксируют металлическими пластинами с помощью саморезов по дереву. При этом используют усиленные стальные уголки с несколькими перфорационными отверстиями. А также прочные саморезы светлого золотистого и серебристого цвета.

Усиление уголков для крепления углов дома выполняют за счёт технологической обработки — металлических пластины в процессе изготовления закаливают. Либо за счёт использования металла с большой толщиной сечения, до 2-3 мм.

Соединение с вырубкой часто используют для крепления стоек в середине стены. Опоры вставляют в подготовленные выемки и дополнительно фиксируют гвоздями. После чего дополняют их фиксацию в вертикальном положении укосинами – наклонёнными в диагональ планками, которые упираются с одной стороны в вертикальную стойку, с другой – в горизонтальную обвязку. Для удобства упора торцы укосин выполняют скошенными – спиливают часть торца.

Временные укосины

В процессе сборки каркаса устанавливают также временные укосины, которые фиксируют несколько вертикальных стоек. Временные укосины располагают между верхней и нижней обвязкой под наклоном. Они соединяют несколько вертикальный стоек и фиксируются гвоздями.

Временные укосины располагают с наружной стороны каркаса. Для их крепления не нужно делать вырубку, а фиксировать их нужно так, чтобы по окончании строительства временные вспомогательные балки можно было легко демонтировать. Поэтому для их фиксации используют гвозди.

Временные укосины удерживают стойки в вертикальном положении до тех пор, пока не будут установлены постоянные укосины в нижней и верней частях каждой стойки. Как только постоянные укосины займут своё место, временные фиксирующие балки можно будет снять.

На заметку

Проект строительства содержит описание узлов каркасного деревянного дома в чертежах. Он часто не описывают подробно способ крепления временных укосин, поскольку они не несут основной нагрузки и поддерживают каркас временно.

Назначение дома

Этот параметр очень сильно влияет на общую стоимость и чертеж здания. Назначение дома — это особенность его использования, прямое назначение, условия эксплуатации в разное время года.

Типы домов: жилой, коттедж, летняя дача — влияют на толщину стен, применяемый утеплитель, набор коммуникаций для комфортного проживания.

При неправильном определении общего назначения здания можно переплатить большую сумму. Нерациональное использование ресурсов лишит возможности правильно отделать помещения изнутри, добавить слой для перекрестного утепления, проч.

На данный момент большинство заказчиков останавливаются на выборе загородных коттеджей, которыми пользуются только в летнее время. Постройка крупного здания, в котором можно жить в течение целого года, обходится намного дороже из-за дополнительных слоев утепления, гибкой настройки удобств, включая теплый пол, прочную крышу и гибкую систему отопления.

Летние дома имеют меньшую квадратуру, возводятся за считанные недели и имеют высокий ресурс. Стандартные каркасные объекты сохраняют прочность в течение 20-30 лет без необходимости в капитальном ремонте.

Чертежи и описания

Технология каркасного строительства позволяет возводить дома различной этажности, размеров и предназначения. От небольших  одноэтажных каркасных дачных домов сезонной занятости до полноценных трёхэтажных жилых коттеджей для круглогодичного проживания. Подробное описание технологии сборки строения содержится в проекте. Из чего он состоит?

Таблица с расчетами утеплителя.

Проектно-сметные документы предоставляют застройщику текстовую и графическую информацию. Текстовая информация представлена спецификациями деталей и описанием работ. Текстовая часть также содержит ссылки на нормативные документы, которые послужили основанием для расчётов. И расчётную стоимость строительства. В спецификации указывается общая площадь будущего каркасного дома и приводится полный перечень материалов для строительства.

На заметку

Графическая информация представлена чертежами, схемами, эскизами и планами будущего строительства. При этом возможна различная деталировка (более или менее подробные чертежи), что определяется требованиями заказчика проекта.

Перечислим, какие чертежи могут содержать проекты каркасных домов для круглогодичного проживания:

Схему организации земельного участка.

Схема расположения дома на земельном участке.

• Схему расположения внутренних помещений, детально для каждого этажа, так называемый план каркасного дома. Эти схемы также называют «объёмно-планировочными решениями».
• Так называемые «архитектурные решения» или архитектурный проект – изображение будущего строения на листе в трёхмерном формате.

Архитектурный рисунок постройки.

• Схема кровли строения.

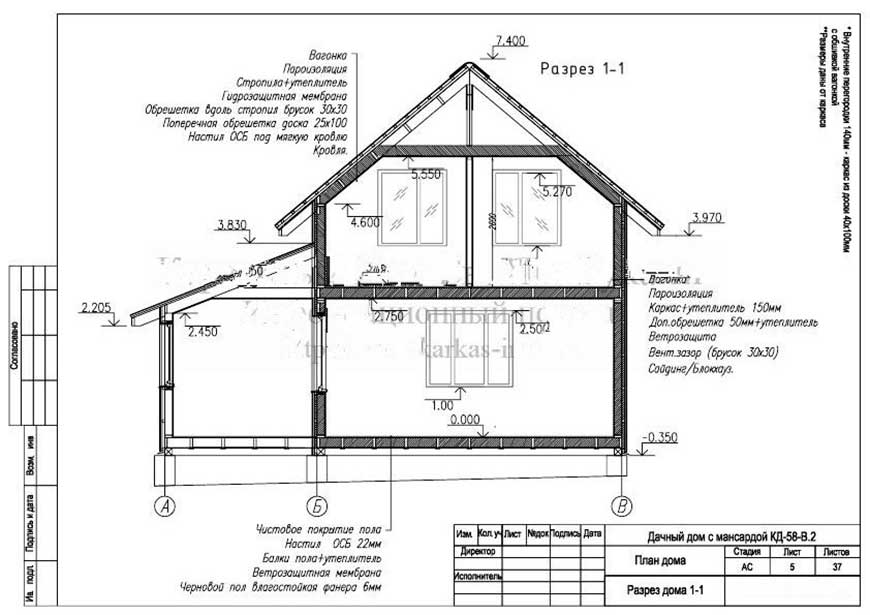

• «Разрез» строения – продольный и поперечный.
• Схемы прокладывания инженерных сетей – водоснабжения и водоотведения, отопления, газоснабжения, вентиляции и другие.

Раздел АР (Эскизный проект (ЭП))

Эскизный проект индивидуального жилого дома или коттеджа определяет общую архитектурную концепцию будущего дома. На этапе индивидуального эскизного проектирования дома определяются функциональный состав помещений с учетом количества проживающих в доме, пожеланий по зонированию пространства, обустройству подсобных и летних помещений, а также помещений специального назначения.

Немаловажным этапом индивидуального эскизного проектирования дома является выбор строительных материалов несущих и ограждающих конструкций здания, а также выбор материалов для отделки фасада и его цветовое решение.

На основе полученной информации архитектор разрабатывает эскизный проект индивидуального жилого дома, включающий планировочные решения, максимально отвечающие требованиям заказчика, принимая во внимание климатические и ландшафтные особенности места строительства дома, а также требования к инсоляции жилых помещений. После определения и согласования оптимального планировочного решения, входящего в состав индивидуального эскизного проекта частного жилого дома или коттеджа, разрабатывается объемно-пространственная модель с привязкой к участку застройки и последующей визуализацией

После определения и согласования оптимального планировочного решения, входящего в состав индивидуального эскизного проекта частного жилого дома или коттеджа, разрабатывается объемно-пространственная модель с привязкой к участку застройки и последующей визуализацией.

Состав индивидуального эскизного проекта жилого дома или коттеджа (ЭП):

В процессе создания эскизного проекта индивидуального жилого дома или коттеджа архитектор разрабатывает для вас:

• поэтажные планы дома
• планы фасадов здания
• план поперечного разреза здания
• план кровли
• трехмерную визуализацию дома

Эскизный проект также необходим для получения разрешения на строительство дома и в дальнейшем введения дома, коттеджа в эксплуатацию!

Стоимость разработки индивидуального эскизного проекта дома или коттеджа:

Стоимость разработки эскизного проекта индивидуального жилого дома или коттеджа определяется на основе задания на проектирование исходя из ориентировочной площади будущего дома и архитектурных задач. При большой площади проектируемого здания или комплексном проектировании, стоимость индивидуального эскизного проектирования в расчете на 1 кв. м общей площади значительно меньше, чем при малой площади проектируемого здания.

Стоимость разработки индивидуального эскизного проекта дома составляет от 200 руб./кв. м.

В случае, если Вы остановите свой выбор подрядчика по строительству Вашего дома именно на нашей компании, разделы «АР» и «КР» проекта мы разработаем для Вас !

Миф 9. Каркасный дом непредставителен на вид

С этим нельзя согласиться. Каркасный дом — это лишь технология возведения. А его внешний вид зависит от отделки и архитектурных качеств проекта. Отделку применяют такую же, как для домов из каменных материалов: штукатурку, покраску, вентилируемый фасад с применением сайдинга, блок-хауса и др. Возможна также облицовка стен кирпичом, а цоколя камнем (стены отделывать камнем все же не рекомендуется). В архитектурном отношении проект каркасного дома не отличается от проектов зданий из каменных материалов, и почти любой из них можно переработать для каркасных конструкций. Таким образом, каркасный дом может иметь вполне представительный вид.

Каркасный дом	Каркасный дом
Каркасный дом	Каркасный дом

Построенные по каркасной технологии дома могут выглядеть современно и представительно.

Почти нет ограничений и в дизайне интерьера: на гипсокартон можно нанести любую финишную отделку, кроме, разве что, тяжелых материалов, таких как камень. Однако у архитектуры каркасных зданий действительно есть особенности. Каркас позволяет без дополнительных конструктивных ухищрений создавать в интерьере большие открытые пространства, устраивать широкие окна, что даже при небольших площадях создает в доме ощущение простора. Представление о малобюджетном облике каркасного строения сложилось в связи с тем, что чаше всего их строят при необходимости сэкономить. Однако в зарубежной практике каркасные дома нередко относят к объектам современной, прогрессивной архитектуры: экологичной, экономичной и легкой.

Резюме: каркасный дом может выглядеть красиво и солидно.

Каркасный дом может выглядеть красиво и солидно

Общие положения

Ответ на вопрос, как чертить фасад здания, мы начнем с перечисления общих для всех строительных чертежей и схем требований.

Терминология

• Все строительные чертежи получаются проектированием определенного вида здания на плоскость.
• Собственно чертеж фасада дома — это его фронтальная проекция на плоскость, расположенную параллельно фасаду.
• Проекция среза здания в продольной или поперечной плоскости — это, соответственно, продольный или поперечный разрез.
• Если на бумагу переносится горизонтальный срез здания, его принято называть планом. В зависимости от того, на каком уровне срез выполнен — это может быть план подвала, первого этажа и так далее.
• Вид сверху на участок, включающий здание или группу зданий и сооружений, принято называть генеральным планом.
• Наконец, независимо от того, какой объект изображен — подвал детского сада, фасад промышленного здания, фасад коттеджа, фасад кафе или туалет на дачном участке — все эти изображения имеют общее название: архитектурно-строительные чертежи.

Нормативные документы

Разрезы, планы и чертежи фасадов зданий должны быть выполнены в общей системе ЕСКД (единой системе конструкторской документации). Ее стандарты определяются ГОСТ 2.301-68 — ГОСТ 2.307-68. Что именно регламентируется?

Форматы листов всех чертежей.

• Масштабный ряд изображений.
• Толщину линий.
• Наименование элементов изображения.
• Чертежные шрифты.
• Методы изображения на чертежах различных предметов.
• Графические обозначения различных материалов.

Масштабы при составлении генеральных планов объектов могут применяться следующие:

Правила выполнения чертежей

Чтобы правильно выполнить своими руками чертежи фасадов домов, планы этажей и прочие архитектурно-строительные схемы, нужно придерживаться довольно жестких правил.

• Толщина основной линии должна быть одинаковой для всех деталей чертежа, выполняемых в одинаковом масштабе. Исключение — чертежи разрезов: видимые линии контуров могут быть вычерчены тонкой линией.
• Наименования, заголовки и обозначения в поле чертежа могут писаться без наклона. А вот размеры и прочие надписи на стрелках пишутся наклонными, с углом относительно основания строки около 75 градусов.
• Общее количество размеров на чертеже должно быть, как и подсказывает здравый смысл, достаточным для проведения строительных работ. При этом допускается дублирование одного и того же размера на разных элементах изображения.
• Размеры проставляются в миллиметрах без обозначения единиц измерения. Однако уровень над грунтом проставляется в метрах с точностью до третьего знака после запятой.

Можно ли скачать чертежи каркасных домов

Посмотрев стоимость жилья в многоэтажных домах, невольно задумываешься о строительстве собственного дома. Особенно это актуально для небольших областных центров, где район частного сектора расположен в 15-25 минутах езды от центра города. Учитывая развитие технологий в строительстве, постройка в этом районе собственного дома обойдется не дороже (или ненамного дороже), чем покупка квартиры.

Чертеж лицевой стороны каркасного дома.

Один из подходов при строительстве малобюджетного жилья – это возведение каркасного дома. Его относительно малая стоимость и беспрецедентная скорость возведения здания с точки зрения усилий одной семьи заставляет останавливать выбор на данном типе конструкций.

Определившись с типом конструкции, остановив свой выбор на возведении каркасного дома, прочитав в каком-либо источнике (и не в одном), что построить такой дом может любой, даже тот, кто ничего не понимает в строительстве, застройщик с энтузиазмом начинает скачивать чертежи каркасных домов и руководства по строительству. А сколько неподдельной радости он испытывает, после того, как приобретет еще и видеоруководство? Остается только вслед за видеоинструкцией или печатным руководством пошагово выполнить все предлагаемые действия, и дом готов. Правильно?

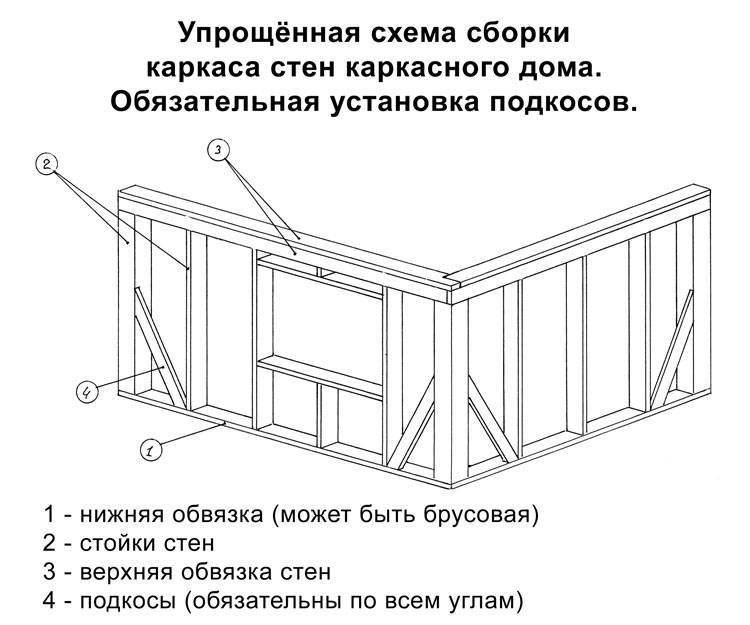

Схема сборки каркаса стен.

Нет, не правильно. И вот почему. Речь идет о проблеме создания чертежей каркасных домов. Многие покупаются именно на мнимую простоту конструкции. Но эта простота справедлива для специалистов, которые закончили соответствующие учебные заведения и имеют должную практику. Если вы таковым не являетесь, то самый элементарный расчет, который будет отображен в чертежах, потребует от вас немалых усилий, а конечный результат будет оставлять желать лучшего.

Необходимо учитывать и отсутствие гарантий того, что скачанный проект не является просто баловством или мыслями на досуге горе-архитекторов, которые делали это для наполнения контентом сайта. А вероятность, что вы наткнетесь на такой чертеж очень велика, поскольку до 90% подобных бесплатных проектов являются фальшивками.

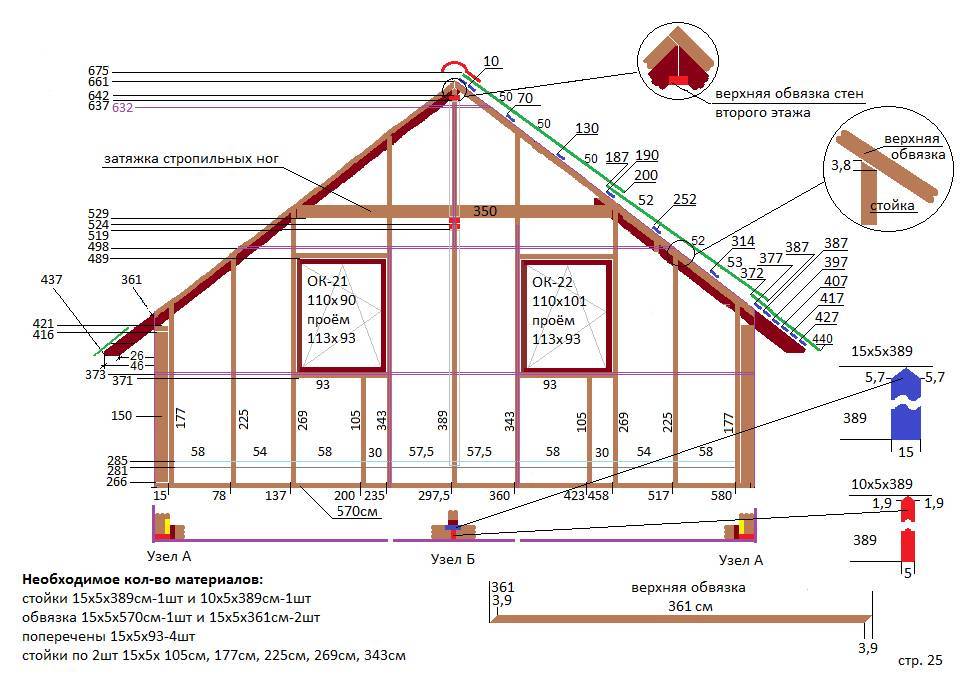

Узлы: Схемы крепления и разметки

К каждому нашему проекту идут не только чертежи и схемы, описания и пояснения, а конечно ещё и узлы, это сильно облегчает и ускоряет процесс правильного строительства. Ниже, первая страничка узлов и схема разметки от проекта кд-1. Так как, это проект небольшого дома, то узлы поместились на двух страницах. Первая, это основные узлы и схема сборки стен с пояснением по разметке. Вторая страница в проекте, это узлы внутренних перегородок, схема и способ впиливания укосин, схема и способ быстрой разметки. А также, на второй странице показан способ и метод утепления перекрытия между этажами, пола первого этажа и т.д.

Этапы самостоятельной планировки дома

• Определение количества человек, которые постоянно будут проживать в доме;
• Расчёт площади жилых комнат, исходя из принципа: 1 человек (1 супружеская пара) — 1 комната и определение помещений и мест общего пользования (кухня, гостиная, санузел, терраса);
• Определение помещений под хознужды и дополнительные пожелания хозяев (котельная, сушилка, гардеробная, кабинет, бильярдная, сауна);
• Знакомство с интерфейсом программы или проектировочного онлайн редактора;
• Задание количества помещений и их параметров в программу (площадь, толщина стен, высота потолков);
• Формирование планировки дома, путём компоновки помещений на чертеже с вычерчиванием окон, дверей, обозначением мест внутренних перегородок, чертежи лестниц;
• Если функциональность программы или редактора позволяет задание инженерных коммуникаций, необходимо ввести данные по ним и соотнести с расположением помещений на плане дома;
• Проведение необходимой коррекции, моделирование 3D-изображения, размещение предметов мебели и обстановки в 3D-модели.

Разумеется, каждая программа и интернет-редактор требуют изучения и освоения. В целом сделать планировку дома онлайн или в программе очень полезно для получения наглядного изображения, которое позволит легко и объективно оценить целесообразность и правильность распределения внутренней площади будущего дома.

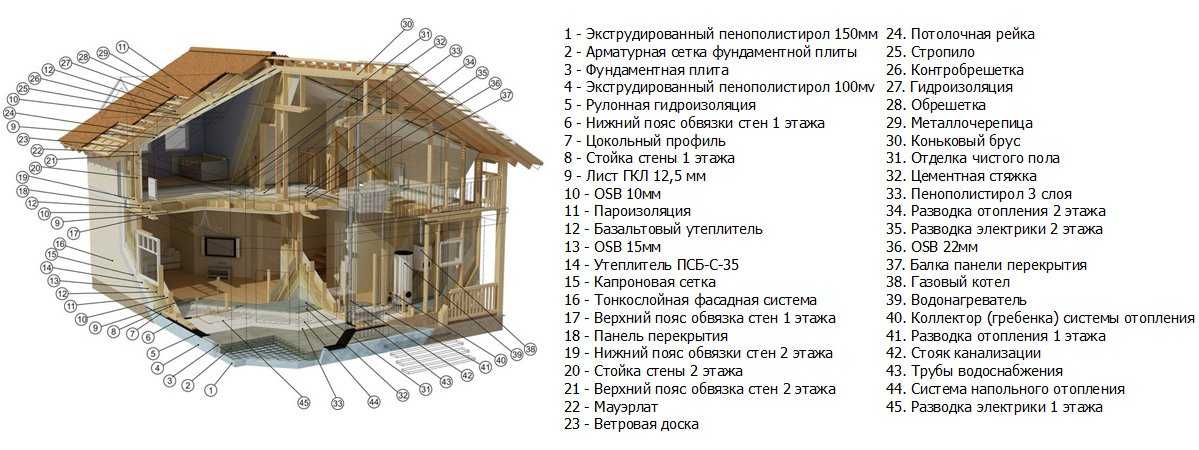

Состав проекта при каркасном строительстве

По каркасной технологии можно строить даже дома с несколькими этажами. Эти здания пригодны для постоянного проживания или коммерческих нужд. Их можно использовать круглый год или сезонно. Определяют предназначение строения заранее, отображая эту информацию в проекте.

Чертежи каркасных домов

В проектно-сметной документации содержится как текстовая, так и графическая составляющая. Первая часть включает подробное описание работ, перечень деталей, их спецификации.

Также в текстовую часть включены нормативные акты, регулирующие проведение расчетов для здания. Эта составляющая подразумевает указание стоимости каждого элемента и строительства в целом. Спецификация позволяет узнать об общей площади каркасного дома, а также о количестве необходимых материалов.

Важно! Графическая часть проекта включает множество схем, чертежей, эскизов и планов дома. Чертежи различают по степени детализации, в зависимости от требований заказчика

Чертежи каркасных домов для постоянного проживания содержат следующую информацию:

• схему распределения участка земли;
• детальную поэтажную схему размещения помещений внутри здания или план каркасного дома (объемно-планировочное решение);
• архитектурный проект или трехмерное изображение будущего дома на бумаге;
• схему установки кровли;
• поперечный и продольный разрез дома;
• схемы различных коммуникаций внутри дома – газоснабжения, электричества, вентиляции,
• водоснабжения и канализации, отопления.

Рабочая часть проекта

Любой проект включает эскизную и рабочую части. Последняя имеет три раздела:

• конструктивный;
• архитектурный
• инженерно-технический.

Конструктивный раздел включает список необходимых строительных работ и спецификацию всех материалов. В нем содержится подробный план фундамента, стен, перекрытий, кровли и других элементов.

Инженерно-технический раздел включает все данные относительно проведения различных коммуникаций.

Любой типовой проект не подразумевает привязку к местности, а является универсальным. Поэтому его необходимо адаптировать к конкретному участку. Это делают при помощи рекогносцировки местности, анализа рельефа, глубины залегания грунтовых вод, анализа почвы и других тестов.

Самой большой частью проекта является архитектурный раздел, включающий план участка, подробное описание и эскиз фасада, детальный план этажей с указанием точных размеров, указание всех лестниц, перегородок, окон, дверей, стен и т. д.

Весь проект и другие документы может создать и подготовить только специально образованный человек с наличием соответствующих разрешений на подобную работу. Можно обратиться как в строительную фирму, так и к частному лицу.

Тот, кто составляет проект, отвечает за его качество и правильность написания. Грамотно составленный проект сможет реализовать даже непрофессионал.

План типичного каркасного дома

Можно построить здание любых размеров, в зависимости от потребностей семьи, и выбрать любую из типичных планировок комнат внутри каркасного дома. Но в стандартном доме для семьи всегда есть коридор, кухня, гостиная, кладовая, гардероб, санузел, а также несколько спален.

Согласно современным строительным требованиям, для каждого человека в семье должно быть 20-23 кв. м. Это значит, что для стандартной семьи на 3-4 человека нужен дом площадью от 90 кв. м.

Наиболее оптимальное распределение площади:

• кухня – 20-30 кв. м;
• гостиная – 20-30 кв. м;
• спальня – 5-8 кв. м;
• коридор и санузел – по 2-4 кв. м;
• кладовая – 1-2 кв. м.

Конечно, это ориентировочное распределение внутренней площади, и каждый может поменять его под себя, но это нужно делать на этапе проектирования.

Важно учесть, насколько удобно будет подводить инженерные коммуникации в ту или иную комнату, где лучше всего расположить кухню и санузел, как будет проходить водопровод и канализация. Это все нужно решить до заливки фундамента. Каркасные дома хороши тем, что их легко можно перепланировать, в отличие от бетонных и кирпичных

Перегородки, не имеющие несущих функций, легко разбираются и переносятся в другое место. Благодаря этому планировку комнат можно менять, за исключением кухни и санузла, для которых требуются дополнительные коммуникации

Каркасные дома хороши тем, что их легко можно перепланировать, в отличие от бетонных и кирпичных. Перегородки, не имеющие несущих функций, легко разбираются и переносятся в другое место. Благодаря этому планировку комнат можно менять, за исключением кухни и санузла, для которых требуются дополнительные коммуникации.

Общие принципы построения

Для постройки панельного, деревянного дома и любых других зданий важна разработка проекта. В типовом проекте немало документов, но будущих хозяев обычно интересуют чертежи многоэтажных и одноэтажных жилых зданий в разрезах, где можно увидеть результат процесса постройки.

В чертежи обычно входят фасады и разрезы:

• Фасад представляет собой изображение внешнего вида дома. В основном в таком чертеже присутствуют несущие элементы и детали отделки, воссоздающие точный вид здания;
• Разрез здания – графическое изображение коттеджа с рассечением по плану секущими плоскостями. На нем зафиксированы объекты, сквозь которые проходит секущая площадь и располагающиеся за ней.

Чертеж фасада позволяет представить, как дом будет смотреться внешне, здание в разрезе показывает внутреннее устройство комнат.

В проектных документах должно быть минимум два чертежа. В одном представлен поперечный разрез, в другом – продольный разрез. При сложной конфигурации постройки документов больше.

При создании чертежей высотных построек, частных домов, производственных и административных зданий требуется обозначить разрезы. Для этого применяются тонкие вертикальные и горизонтальные линии. Чаще всего их делают по стенам лестничной клетки. Алгоритм вычерчивания разреза:

1. Вначале для главных несущих панелей и колонн (если они есть) нанести и указать вертикальные координационные оси;
2. После сделать горизонтальные линии уровней, находящиеся перпендикулярно с координационными осями. Это линии тротуара или земли, примерного верха карниза, перекрытия чердака, полов на каждом этаже;
3. Затем тонкими линями нанести контуры внутренних и наружных стен, перегородок. Зафиксировать высоту конька крыши, перекрытий между этажами и чердаком. Нужно нарисовать карниз стены, скат крыши, выносы цокольного этажа;
4. Наметить дверные и оконные проемы в перегородках, наружных и внутренних стенах, остальные элементы постройки;
5. Далее наносят необходимые размеры и отметки. Нужно начертить размерные и выносные линии и знаки, которые позволят сделать простановку высотных отметок, провести маркировку координационной оси;
6. Сделать завершающее обведение сечей, поставить высотные отметки и разрезы, записать разъясняющие слова, названия, убрать ненужные линии.

Вам будет интересно: Как оформить дарственную на дом: документы, нюансы, советы юриста

План каркасного дома

План каркасного дома — графическое изображение расположения комнат в доме на отметке чистого пола первого этажа с размерами по наружным и внутренним стенам, обозначением каждой комнаты с указанием площади и объема, а также обозначением оконных и дверных проемов. Обязательным приложением к плану каркасного дома служит экспликация помещений, спецификация окон и дверей, а также спецификация общих данных, включающая в себя общую площадь дома, полезную площадь дома, площадь кровли, площадь наружной и внутренней отделки, а также объемы утепления различных элементов.

Классификация планировочных решений в каркасных домах позволяет распределить различные планировки по типовым или индивидуальным решениям.

План дома коридорного типа представляет собой расположение комнат, в центре которых располагается коридор, который является связующим звеном между всеми комнатами. Планы коридорного типа были особенно развиты в строительстве общежитий и других помещений общежительного типа.

План дома секционного типа представляет собой планировку, разделенную на секции и повторяющуюся или зеркальную. Секционные планировки особенно развиты в общежитиях гражданских и военных общежитиях.

План дома с центральной несущей стеной он же пятистенок, представляет собой план дома, основой которого служит центральная несущая стена, которая располагается по цетру дома под коньком кровельной конструкции. Остальные комнаты расположены в произвольном порядке. Планировки домов с центральной стеной особенно широко применяются в индивидуальном жилищном строительстве, в частности в бревенчатых, брусовых или каркасных домах.

Дизайн-документы

В эту категорию входят все доступные рисунки, концепты которые создавали дизайнеры и инженеры во время разработки дома. Кроме обычных чертежей здесь находятся рисунки помещения с предположительным дизайном, рисунок готового объекта в разрезе, проч

Изучение дизайн-документов позволит составить полную картину того, как будет выглядеть готовый дом, на какие особенности стоит обратить внимание, что необходимо изменить исходя из особенностей участка

Так, место подведения газоснабжения, водоснабжения, электроэнергии, наличие общей канализации или выгребной ямы – все это внесет свои коррективы в общий план здания.

Монтаж стропильной системы (пошагово)

Монтажу (сборке) стропильной системы предшествует тщательный подбор материала. Для стропил, конькового бруса, стоек, я выбираю предварительно высушенную древесину. Использовать материал естественной влажности можно только на обрешетке. В качестве крепежных элементов я использую гвозди и скобы, а также металлические уголки и пластины. Саморез можно применить в конструкциях обрешетки. Стропильная система каркасного дома двухскатной крыши может быть собрана самостоятельно, но в случае четкого следования инструкциям.

1. Разбивка. Монтаж стропильной части, как правило, я провожу после окончания монтажа верхнего перекрытия. После этих работ начинаю разметку под установку мауэрлата и конькового бруса.

2. Мауэрлат. Монтаж мауэрлата провожу при помощи анкеров к верхней обвязке стены. Материалом для мауэрлата служит брус с размерами 150*100 мм.

3. Стойки конькового бруса. В качестве стоек конькового бруса использую брусы сечением 100*100 мм. Согласно сделанной разбивки монтирую первый брус на мауэрлат фронтонной стены, закрепляя перфорированным уголком. Вторым по очереди креплю последний брус на противоположной стороне. Между брусами натягиваю шнур, по которому буду ставить остальные стойки. Шаг стоек варьируется от 2 до 3 м.

4. Конёк. Сверху стоек устанавливаю коньковый брус, который также имеет сечение 100*100 мм. Крепить стойки и брус между собой можно перфорированными пластинами и уголками.

5. Стропила. После монтажа конькового бруса можно приступить к установке стропильных ног. Перед установкой выполняю разметку мест крепления стропил. Разметку наношу как на мауэрлат, так и на коньковый брус. Шаг стропил беру 600 мм между центрами бруса стропильных ног.

Первоначально провожу замер длины стропильной ноги от центра конькового бруса до балки обвязки. Длину после бруса обвязки продлеваю на 50 см, чтобы можно было организовать свес. В месте пересечения стропильной ноги и мауэрлата делаю в стропилах запил. Таким образом обеспечивая посадочное место стропильной ноги. Крепление стропил к обвязке провожу гвоздями накосую с двух сторон. Дополнительно выполняю крепление с помощью перфорированного уголка

Важно понимать, что именно этот узел несет большую нагрузку при порывах ветра

Стыковка стропил на коньковом брусе проводится сверху конька. С помощью перфорированных или зубчатых пластин.

6. Ригель. Ригели для усиления стропильных ног креплю ниже уровня конькового бруса с тем расчетом, чтобы можно было сформировать черновой каркас потолка мансарды.

7. Дополнительные стойки. Усиление стропильных ног необходимо проводить в нижней части, где увеличивается нагрузка от снега. На расстоянии 1,5 м от обвязки под каждую стропилу устанавливаю стойки. Впоследствии они впишутся как стеновой каркас двускатной крыши с мансардой. К стропилам стойки закрепляю «ляпухами», которые нарезаются из остатков досок каркаса. Крепление провожу гвоздями. В нижней части стойки опираются на прогон, который я монтирую на балках верхнего перекрытия.
