Беседка из металлопрофиля: чертежи и размеры – Советы по изготовлению

Побор материалов

Для кровли самыми популярными материалами являются:

1. Сотовый поликарбонат. Это самый дешевый из предложенных вариантов. Он плохо переносит низкие температуры, недолговечен и больше подойдет для разборной конструкции.
2. Профнастил имеет длительный срок службы.
3. Черепица – износоустойчивая, имеет богатую цветовую палитру.
4. Ондулин – отлично выглядит и устойчив к атмосферным осадкам.
5. Брезентовый или ПВХ тент – неплохой вариант для разборных беседок.

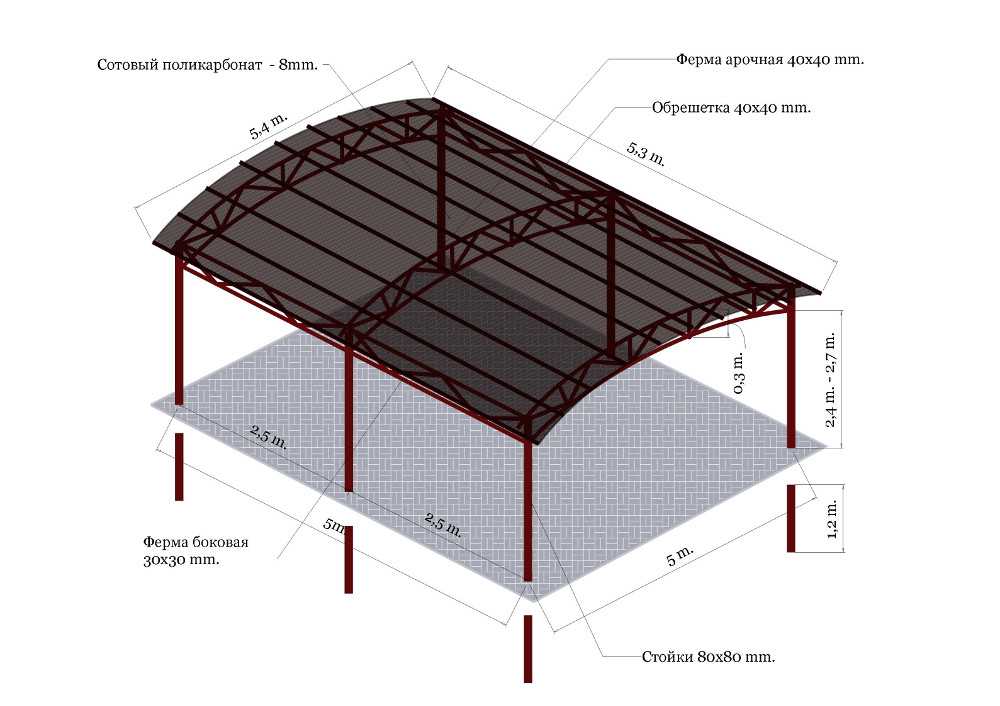

Беседка с крышей из профнастила и каркасом из профильной трубы

Стены и перегородки беседки могут быть:

• Деревянными,
• Из профильной трубы,
• Из сотового поликарбоната,
• Стеклянными,
• С элементами художественной ковки.

Материал подбирают в зависимости от стиля постройки и собственного бюджета.

Внутреннее убранство беседки невозможно представить без стола и лавок. Их чаще всего изготавливают из досок и профильных труб.

Нужно будет приобрести также материалы для постройки фундамента. Для фундамента столбчатого типа необходим бетон М 200, которым будут заливаться опоры из профильной трубы. Пол можно выполнить из дерева или плитки, тротуарной или керамической.

Проще всего изготовить беседку, каркас которой будет состоять из профильных труб, а обшивка и крыша – из сотового поликарбоната.

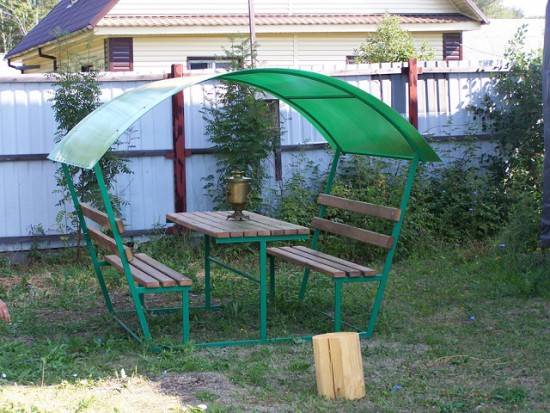

Беседка с крышей из поликарбоната — один из самых простых вариантов

Поликарбонат может быть матовым, глянцевым, полупрозрачным или цветным. Можно выбрать любой на свой вкус.

Понадобятся следующие инструменты:

• Маломощный сварочный аппарат,
• Болгарка,
• Лопата,
• Дрель со сверлами по металлу.

Для беседки крупных размеров количество необходимого материала рассчитывают заранее.

Алюминий или сталь?

Профиль может быть не только стальным, но и алюминиевым. У него есть определённые преимущества перед стальной трубой:

• алюминий гораздо легче;

• не подвержен коррозии так, как сталь;

• может иметь более длительный срок службы, чем стальная труба

• для монтажа не нужна сварка.

В то же время, сборка алюминиевых профилей может быть осложнена тем, что для скрепления элементов каракаса необходимы хомуты, стяжки и прочие элементы. Также существует опасность, что при порыве ветра лёгкая конструкция может запросто разрушиться, если чётко не просчитать раскосы и усилители, прочность алюминиевого профиля далеко не идеальна, да и цена алюминия на порядок выше, чем стали.

Как сварить каркас своими руками

Самая простая конструкция навеса — односкатная на основе простых прогонов, так как при её изготовлении отсутствует необходимость загиба профильных труб. Они собираются с помощью ферм с параллельными поясами, закреплённых на опорах под углом.

Односкатный навес является самой простой конструкцией

Далее необходимо сделать несколько шагов:

1. Сначала нужно отмерить и нарезать из профильной трубы все силовые элементы конструкции.
2. Для сборки рамы надо разложить элементы на горизонтальной плоскости и по возможности закрепить струбцинами для защиты от ненужных движений. Прихватите места стыка сваркой, убедившись в соответствии размеров по чертежу, проварите стыки полностью.

Изготовление ферм

Металлическая ферма — несущая конструкция с зигзагообразно расположенными силовыми элементами между поясами. Существуют различные конструкции ферм, применяемых при постройке навеса из профильной трубы.

Конструкция фермы конкретного навеса может быть разной

Последовательность изготовления фермы:

1. Эти элементы свариваются согласно чертежу на горизонтальной плоскости. При этом нужно прижимать их струбцинами сначала на прихватки. Затем, убедившись в правильности размеров, провариваются стыки полностью.
2. Первая изготовленная ферма будет шаблоном для сварки остальных.
3. После окончания работ швы нужно зачистить болгаркой, далее просверлить отверстия для крепежа кровли по верхней стороне фермы.

Фермы из профильной трубы делаются по шаблону

Как согнуть трубы

Для арочных ферм необходимо загибать профильные трубы. Для этого можно воспользоваться ручным или электрическим гибочным станком. Если такового нет, то можно сделать данную работу вручную, одним из нескольких способов.

Надрезка

Проводится загиб следующим образом:

1. Сначала нужно сделать надрезы болгаркой на верхней грани трубы с шагом 10–15 см (зависит от радиуса планируемой арки).
2. Теперь можно сгибать трубу от середины, предварительно зажав заготовку в тисках.
3. В конце необходимо заварить расширившиеся пропилы, а также зачистить швы болгаркой.

Надрезка является одним из способов загиба профильной трубы

Набивание песком

Метод, который не требует наличия специальных инструментов. Выполняется эта работа следующим образом:

1. Сначала нужно заварить или забить пробкой один конец трубы.
2. Теперь можно засыпать песок в полость, забить пробку с другого конца.
3. Подогреть резаком, гнуть по нужному радиусу.

Видео: как согнуть трубу без трубогиба

Установка и крепление опор для навеса

Этот этап работ проводится по следующему плану:

1. Сначала нужно очистить участок, наметить место установки навеса.
2. Далее надо выкопать ямки (50*50 см, глубиной 70 см) под столбчатый фундамент.
3. Теперь можно приготовить бетон, смешав цемент, песок и щебень (фракции 5–20) в пропорции 1:2:2.
4. Залить его в ямки, утрамбовать, вставить закладные. Фундамент нужно оставить на 4–5 дней, прикрыв сверху полиэтиленовой плёнкой. При это каждый день его придётся поливать водой.
5. Теперь можно приступать к монтажу опор. Их нужно отрезать с запасом 5–10 см, поскольку возможны небольшие неровности площадки.
6. Выставлять их необходимо поочерёдно, проверяя вертикаль с помощью уровня. Теперь опоры можно приварить к закладным.
7. Теперь с помощью лазерного нивелира или гидроуровня нужно найти самую низкую точку на опорах, поставить метку на нужной высоте. Её необходимо «перенести» на оставшиеся опоры. Таким образом вы добьётесь того, что все метки будут в одной горизонтальной плоскости.
8. В конце опоры по меткам нужно обрезать болгаркой.

Типы конструкций

Вида всего два: открытый и закрытый. Но вариантов реализации очень много.

Выбирая закрытый тип обычно зашивают стены беседки от пола до потолка. От капризов матушки природы они конечно защищают, но стоит учесть, что в жаркую понадобится достаточная вентиляция.

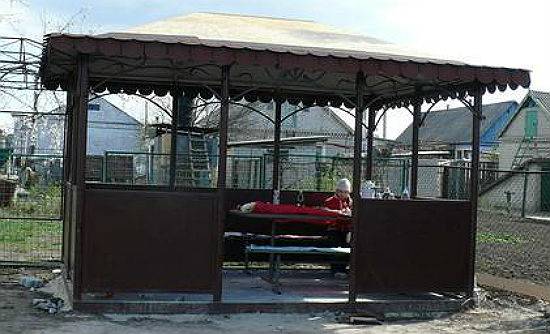

Закрытая от непогоды беседка

Открытое же сооружение преимущественно удобно в летнее время. Имея достаточно света и хороший обзор окружающей среды, вы сможете полностью почувствовать дыхание природы. К тому же этот вариант требуем меньшего бюджета ввиду отсутствия стен.

Бюджетный вариант беседки — открытая

Также металлические беседки для дачи или дома разделяют на стационарные и переносные. Переносные можно разобрать и вне сезона хранить в сарае. Общий каркас конечно состоит из сваренных между собой деталей, но для скрепления между собой своего рода модулей обычно используют болты.

Рекомендуем также прочитать

1. Беседка своими руками из дерева пошагово
2. Как самостоятельно класть тротуарную плитку

Для стационарной беседки делают стойки, зарытые в землю и укрепленные фундаментом. Для этого типа можно пристроить мангал или барбекю. В своих габаритах такие беседки конечно значительно больше мобильных.

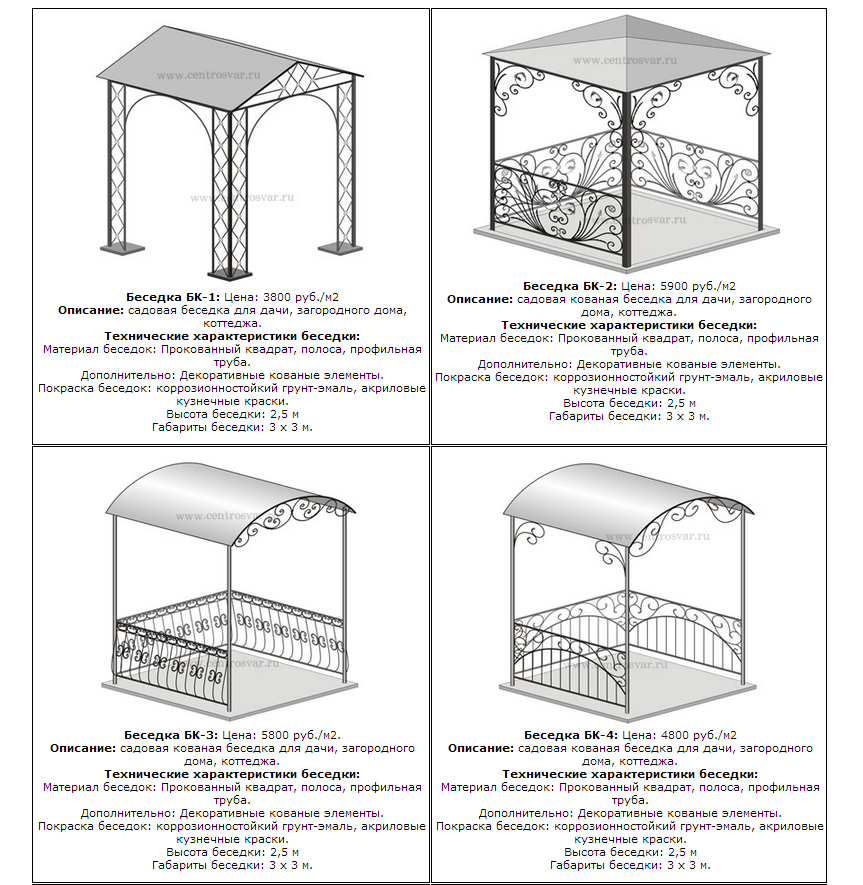

На примере фото можно увидеть, что для дизайна беседки из металлопрофиля одинаково подойдут и минимализм, и богатый экстерьер.

Простая металлическая беседка, при этом красивая

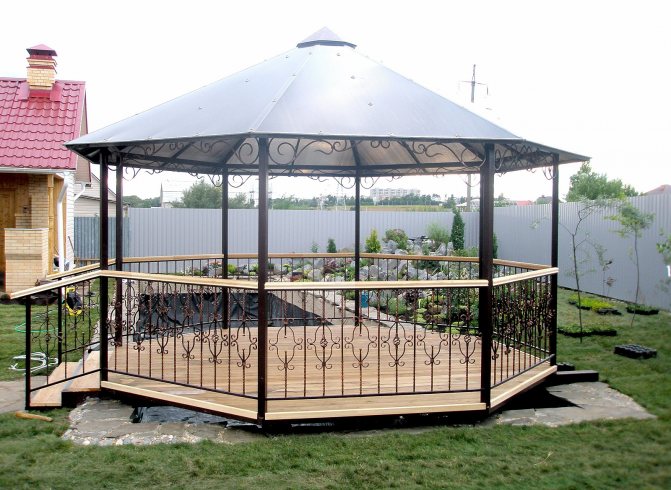

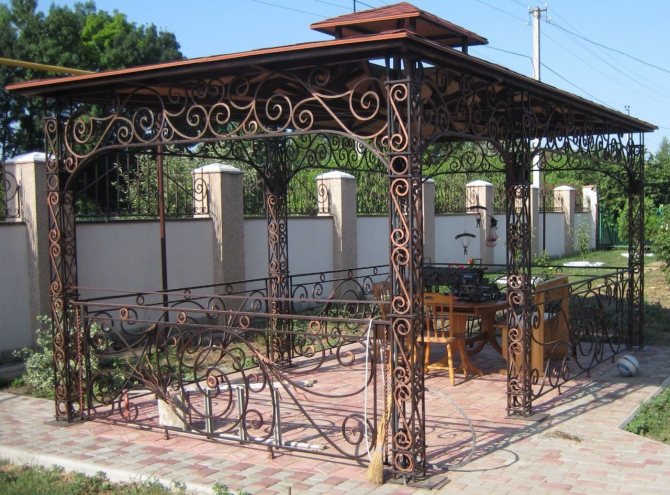

Изящная кованная беседка открытого типа

Строим своими руками

При желании и некоторых строительных навыках беседку-навес можно сделать своими руками, не прибегая к помощи специалистов или покупке дорогих вариантов материала. Строительство проходит в несколько несложных этапов, занимает немного времени, и при наличии инструмента и необходимого количества материалов вы уже к вечеру сможете стать обладателем симпатичного места для дачного отдыха.

• Опорные столбы устанавливаются на очищенную ровную площадку. Для этого необходимо снять верхний слой земли, удалить дерн. Участок засыпается песком или гравием, выравнивается при помощи граблей.
• После этого по периметру площадки вкапываются опорные столбы в количестве не меньше четырех. Чем больше будет размер навеса, тем больше потребуется столбов для прочного удержания кровли или тента. Оптимальное расстояние между столбами варьируется от полутора до двух метров. В качестве материала используют деревянный брус, металлические прутья или цементно-асбестовые трубы небольшого диаметра. Для лучшей устойчивости опоры можно залить цементным раствором, тогда вашей беседке не страшны будут зимние ветра и снегопады.
• Опорные балки (каркас) для навесного полотна выбираются в зависимости от типа кровельного покрытия. Безусловно, чем тяжелее кровельный материал, тем прочнее должны быть перекрытия. Это относится к металлочерепице, шиферу и деревянному настилу. По этой причине тяжелый кровельный материал редко используется при сооружении беседок-навесов.
• Современный рынок предлагает огромное количество легких качественных материалов для навеса, которые не будут утяжелять конструкцию: поликарбонат, полиэстеровое полотно, брезент. Если беседка выполнена в эко- или этно-стилях, то для создания крыши можно использовать ротанг или камыш.

Выбор места и оборудование площадки

Приступаем к определению наилучшего места расположения на придомовой территории. В случае наличия водоема – есть смысл расположить беседку на верхней кромке берега. Постройка должна находиться на хорошо просматриваемом участке, поскольку является украшением всего ландшафтного дизайна.

Закончив с выбором места, приступаем к подготовке площадки. Для этого в соответствии с составленным планом потребуется снять дерн с почвы по ее периметру и нанести разметочные линии. Далее выкапываем углубления по количеству опорных столбов глубиной 50–60 см.

В качестве стоек очень часто используют профиль с длиной, учитывающей промежуток трубы в подготовленной яме. Оптимальные значения сечения будущего опорного элемента варьируются от 80×80 мм с толщиной стенок от 2,5–3 мм. Для придания большей устойчивости нелишним будет к опорам наварить пятки.

Специфика профиля

Сооружение, выполненное с использованием профиля смотрится достаточно оригинально. Сделать такую постройку можно в кратчайшие сроки. Главное условие – наличие опыта работы со сварочным оборудованием.

Сырье характеризуется достаточной прочностью, многосторонней устойчивостью к пагубным воздействиям и практичностью.

Профильные трубы, взятые за основу беседки, наделяют постройку рядом положительных характеристик. Основными из них являются:

• малый удельный вес конструкции (исключает подготовку мощного основания);
• продолжительный период эксплуатации;
• приемлемая стоимость материала;
• огнеупорность;
• отсутствие необходимости проведения периодического ремонта.

Виды конструкций

Металлическая беседка, изготовленная из пластичного и универсального материала, в плане может иметь форму:

• квадрата;
• прямоугольника;
• многоугольника;
• круга.

Конструкция крыши представляет собой пространственную систему в виде:

• арки;
• одного, двух или четырех скатов;
• шатра;
• купола;
• конуса;
• каскада из арок или волн.

Интересны шарообразные беседки, где стенки и крыша изготовлены как единая округлая конструкция.

Металлический каркас может устанавливаться двумя разными способами:

1. Вертикальные трубы каркаса бетонируются в землю. К этим стойкам потом крепится вся остальная конструкция. При таком способе наличие фундамента на предусматривается. В принципе, сделав на некотором расстоянии от земли, нижнюю обвязку, можно настелить пол, но чаще всего при таком способе изготовления железной беседки площадку бетонируют или выкладывают тротуарную плитку.
2. Сначала делают мелкозаглубленный столбчатый или ленточный фундамент, иногда заливают монолитную плиту, выкладывают площадку плиткой и т.п. Каркас сооружается отдельно и закрепляется после того, как готова хотя-бы нижняя обвязка и стойки. Если фундамент столбчатый или ленточный, труба кладется на него и соединяется по месту: готовую конструкцию поднять сможет только кран.

Это — беседка из профильной трубы на столбиках

Какой способ лучше? Смотря с какой стороны смотреть. Если со стороны надежности крепления, лучше — первый: стойки замурованы. Также этот вариант более экономный: нет нижней обвязки и нет расходов на изготовление фундамента. Но такая конструкция, если она без пола, — это только летняя беседка. Для зимней, закрытой, понадобится пол.

Беседка на фундаменте лучше с той точки зрения, что она изначально предполагает наличие пола. К тому же возвышение, даже если оно небольшое, защищает от попадания внутрь брызг и грязи.

Способы сборки

Традиционно метал соединяют сваркой. Это быстро и надежно. Но в случае с дачной летней беседкой может понадобится разборная конструкция. Ведь на неохраняемой даче оставлять на зиму большое количество железа очень небезопасно. В том плане, что ее запросто могут украсть. В этом случае сваривают модули, которые потом между собой соединяются болтами. Как правило такие разборные беседки из металла — это каркас, к которому крепится тент, или другое подобное быстро монтируемое или демонтируемое ограждение и такая же легкая кровля.

Для сборной металлической беседки отдельно варят каркасы для каждой из сторон, потом собирают их при помощи болтов

Каркас в разборных беседках разбивают по граням. Если она четырехугольная, варят четыре отдельных контура со всеми необходимыми перемычками. В шестигранниках — их шесть и т.п.

Создаем беседку из металла

Инструменты для изготовления беседки из металла

• Аппарат для сварки металлических деталей. Для тонкостенных труб применяйте СО. Это позволяет не перегреваться металлу и насыщаться углекислотой, что в результате обеспечивает прочность соединений.
• Болгарка или шлифовочная машинка.
• Обрезной круг 1 мм.
• Дрель со сверлами для болтового скрепления конструкции.
• Ключи. Возьмите 2-х размеров, один пригодится для придерживания головки болта, второй – для зажима гайки. Лучше всего использовать рожковые ключи, они более удобны в работе.
• Строительный уровень, отвес, рулетка.

Если беседка из металла своими руками возводится на фундаменте, необходимо выждать определенное время, пока раствор застынет. Крышу и распорки крепят при помощи болтов, поскольку столбы опоры намертво забетонированы. Чтобы соорудить пол, внизу рамы при помощи сварки крепят поперечины из профиля, на которые в дальнейшем настилают доску. Для разгрузки пола, посередине конструкции можно установить столб, для выполнения функции дополнительной опоры.

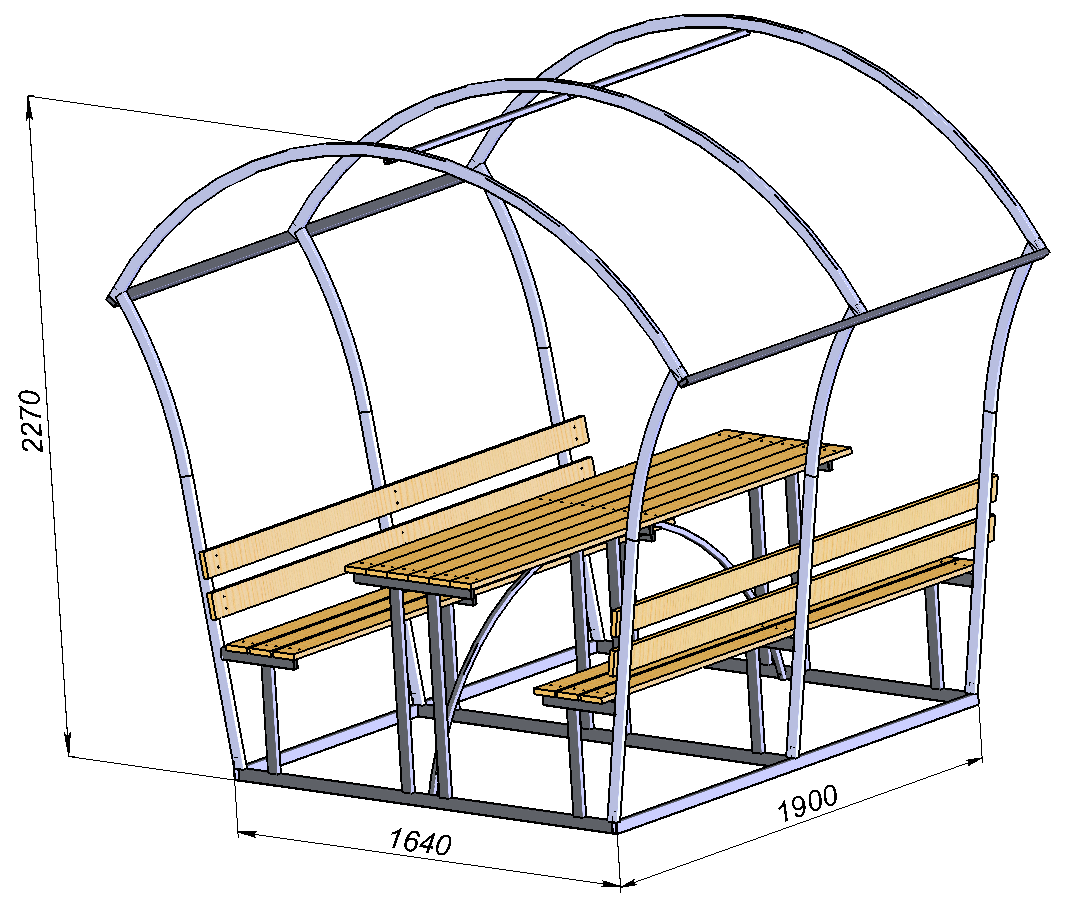

Размеры беседки из металлического профиля

Оптимальная высота составляет 1 м 64 см. понятное дело, что высокому человеку будет трудно выпрямиться во весь рост, но беседка все же предназначена для того, чтобы в ней сидели. Ширины беседки 1 м 81 см достаточно для комфортного пребывания 6 человек. Сидения или лавки располагают на высоте от 50 до 65 см. Ширина лавки 32 см – оптимальна для удобного сидения. Столешницу устанавливайте на высоте от 80 см до 1 м 25 см. все эти рекомендации условны, так как каждый волен устанавливать свои рамки и размеры комфортного нахождения в беседке.

Кровля в беседке из металлопрофиля

Отличным материалом для крыши в беседке является поликарбонат. Он имеет небольшой вес, сложностей в работе с ним не возникает, материал не пропускает солнечные лучи, но в то же время в сооружении не будет темно. Чтобы установить крышу из данного материала вам понадобится приобрести или одолжить станок для сгибания труб.

Двухскатные крыши – универсальны, поскольку их можно покрыть любым материалом. 4-х скатные или 6-ти скатные крыши выглядят отлично, но для того чтобы создать правильную геометрию придется потрудиться.

Также, при работе вы получите много обрезком от кровельного материала, что является не совсем экономично выгодным для тех, кто хочет сэкономить. Самой простой для выполнения своими руками является односкатная крыша. Для разборных летних беседок из металлопрофиля лучше всего подойдет тент.

Прежде чем начать сборку беседки односкатной из металла, сделайте отметки на материалах или подпишите элементы. Так вам будет намного проще работать

Также, важно помнить о том, что работая с металлопрофилем, резать его нужно под правильным углом. Сварка – самый простой способ соединения элементов, но не самый эстетичный, да и вероятность возникновения коррозии велика

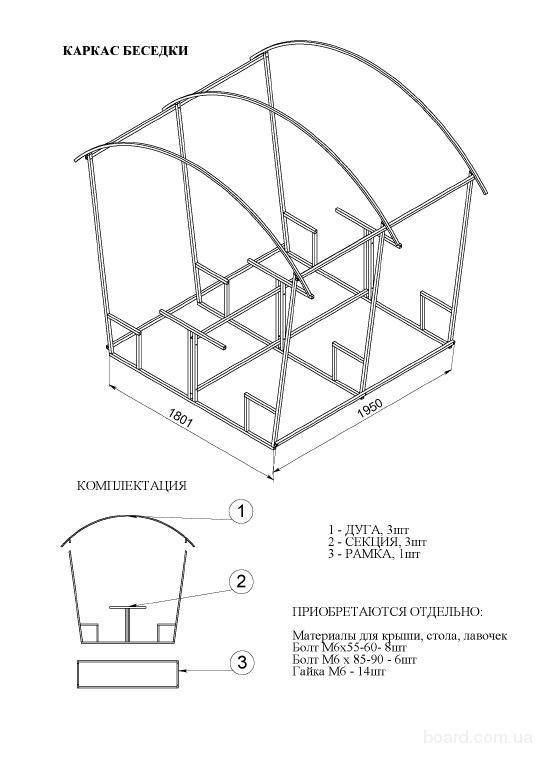

Сборка основного каркаса металлической беседки

В первую очередь устанавливаем опорные столбы – они как раз и служат основой каркаса и вообще всего строения. Делается это достаточно просто по нижеприведенной инструкции:

1. На подготовленной площадке делается разметка будущей металлической беседки – для примера возьмем прямоугольную форму, можно построить и квадратную – это самые простые конструкции, которые сможет возвести абсолютно неопытный человек.
2. По углам размеченной фигуры делаются отверстия в грунте – эти углубления должны иметь длину в грунт на 40-50 см.
3. Подготовленные для опорных столбов металлические фрагменты обязательно нужно обработать гидроизолирующим составом с той стороны, которая будет непосредственно вкапываться в грунт.
4. Опорные столбы вбиваются в землю на глубину минимум 80 см – этот момент нужно учитывать при разметке металлических труб перед их нарезкой, чтобы не прогадать с высотой металлической беседки.
5. С помощью кувалды забиваем опоры в углубления, а с помощью строительного уровня внимательно проверяем горизонт, при необходимости корректируя его «по ходу дела».
6. На дно ямы насыпаем песок, немного утрамбовываем его.
7. Сверху на песок насыпаем щебень средней фракции и также утрамбовываем.
8. Теперь пришло время заливать опорные столбы бетоном – старайтесь залить углубления не вровень с землей, а немного выше уровня грунта, что обеспечит жесткость крепления.

Установленные и залитые бетонным раствором  опорные столбы из металла необходимо оставить в покое на сутки, а если погода дождливая, то и на 2-3 дня – до полного высыхания.

Следующий этап сборки каркаса металлической беседки своими руками – перевязка опорных столбов. Этот процесс также проще выполнять в соответствии с пошаговой инструкцией:

1. К верхней части установленных металлических опор крепятся горизонтальные дуги – они соединяют параллельные столбы. Крепление выполняется с помощью сварки.
2. Дальше горизонтальными дугами обвязываются опорные столбы в нижней части – специалисты рекомендуют делать это на расстоянии в 1 метр от уровня земли.

Обратите внимание: если строите металлическую беседку больших размеров, то опорных столбов может быть не 4, а 6 – дополнительные устанавливаются ровно посередине между угловыми опорами с двух сторон. И в таком случае верхняя перевязка делается не только по периметру, но и между двумя дополнительными опорными столбами

Выбор места и оборудование площадки

Выбор места, где будет располагаться будущая беседка из металла для дачи, не менее важный аспект в строительстве. Беседка должна располагаться в выгодном месте, чтобы был красивый вид и отсутствовали сквозняки. Например, если у вас на территории участка есть небольшой пруд, то беседку лучше всего построить на берегу. Ее должно быть видно отовсюду. Она будет не только местом, где можно хорошо провести время. Беседка должна украшать всю территорию участка.

После того, как место выбрано, можно приступить к подготовке площадки. Место обязательно нужно разровнять и убрать всю траву. Обычно, заранее готовят план. Но если плана нет, то можно следовать собственной интуиции. Строительство беседки из металла – занятие не сложное и не требует специального образования. С этим делом справиться даже человек далекий от строительства.

Как только площадка подготовлена, следует приступать к нанесению разметки. Для этого понадобится проволока или нитки. Затем можно выкапывать не слишком глубокие ямы, в которые ставятся опорные столбы.

Высота столбов рассчитывается от общего размера беседки. Чтобы конструкция была устойчивой, можно столбы расположить на более близком расстоянии. Обычно к опорам крепятся еще и пятки.

Как сварить беседку из металлопрофиля своими руками

Беседка из металла фото, чертежи и поэтапная инструкция изготовления которой описаны ниже, имеет прямоугольную форму 3*4 м, высотой 2,7 м, крыша – вальмовая, конструкция собирается из металлопрофиля разного сечения.

Парапет беседки можно сделать из готовых кованых решеток, зашить деревом или поликарбонатом

Строительство беседки для дачи из металла начинается с расчистки участка под фундамент. Уберите мусор, перенесите разметку с чертежей на местность, по углам натяните веревку, проверьте геометрию углов.

Как сделать фундамент

Снимите верхний слой грунта. Выкопайте ямы под столбы, глубиной 500-700 мм. В нашем случае это 12 столбов, как показано на схеме ниже.

Фундамент, схема размещения столбов

Столбы можно выложить из кирпича или блоков, в таком случае не забудьте про армирующую обвязку через каждые 3-4 ряда, так же можно использовать асбестовые трубы или готовые бетонные блоки. Мы же будем заливать монолитно-бетонные опоры. На дно ямы насыпьте гравий 100 мм, песок 100 мм, утрамбуйте. Свяжите из арматуры каркас столба, достаточно 4 ребристых прутов 8-10 мм, можно и просто повтыкать арматуру в землю, но в таком случае она быстро проржавеет.

На дно ямы, на подушку, налейте бетон, толщиной 70-100 мм, установите в него подготовленные арматурный каркас, обмотайте его на 2 слоя рубероидом, залейте бетон, чтобы столб был на 100-200 мм выше уровня земли. В середину столбов воткните пруты, чтобы они торчали наружу. К ним будем привязывать каркас беседки.

Бетонные столбы можно нагружать через 28 дней, когда раствор полностью встанет

Установка металлического основания

Для вертикальных опор возьмем квадратные металлические столбы 100*100 мм, но подойдут и меньшего сечения. Вертикальные стойки установите на столбы фундамента и закрепите анкерами, дополнительно приварите к заранее выпущенной из фундамента арматуре.

Для увеличения точки опоры и надежности крепления, с одного торца столбов наварите подошву

Столбы по периметру снизу по периметру и средние целесообразно связать швеллером 100*100 мм. Сверху опоры обвязываем прямоугольной трубой, с сечением 40*40 мм, 40*60 мм, центральные опоры так же связываем между собой. Остается изготовить стропильную систему.

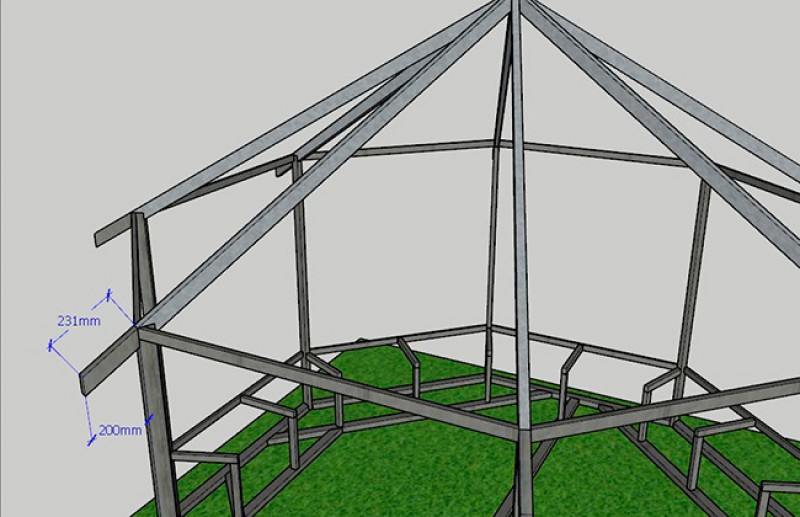

Стропила варятся на земле, из трубы 20*20 мм. Можно собрать целиком, а затем поднять краном. А можно изготовить фермы по частям. Отдельно варим коньковый брус, на фото прямоугольник посередине, затем угловые фермы. По месту (на верху) стропильная система дополнительно связывается металлическими трубами.

Стропильную систему можно сделать как из металла, так и из дерева

Металлокаркас очищаем от ржавчины, окалины и масляных пятен, грунтуем и красим. Сверху стропила обшиваем фанерой, толщиной 12 мм, влагостойкой, и на нее стелем мягкую кровлю.  На пол укладываем лаги, деревянные бруски 50*100 мм, их зашиваем шпунтованной доской или декингом.

Металлические беседки своими руками можно декорировать коваными элементами или деревом, здесь все зависит от дизайна металлоконструкций и от бюджета на стройку

Перед тем, как начать

Каркас

Первый вариант является предпочтительным, поскольку имеет большую прочность. Металлическая труба имеет различную толщину, которая также учитываться при монтаже каркаса для беседки. Если беседка из металлического профиля задумана, как небольшое сооружение, то можно взять для работы профиль с тонкими стенками, и наоборот – габаритные беседки нуждаются в прочном каркасе из толстостенного профиля.

Если мало места

В случае, если ваш загородный участок небольшой площади, а установить беседку на определенном расстоянии от забора не получится, просто сделайте ограду настолько высокой, насколько позволяет вам ваше ощущение удобства.

Вторым способом решения задачи по укрытию беседки для дачи из металлопрофиля от человеческого взора, является высадка вдоль стен высоких кустов, либо можно пустить по одной из стенок вьющиеся растения. Чтобы наглядно увидеть и понять. Как будет выглядеть ваша беседка на участке, составьте план, и разместите на нем сооружение.

Виды каркасной конструкции

Конструкция беседки из металла и ее форма, может быть разнообразной. Но чаще всего, владельцы выбирают прямоугольную или квадратную. Такие формы не требуют сложных расчетов, и просты в работе. Размер будущего сооружения определяется с учетом того, сколько человек может в нем поместиться. К примеру, для беседки на 12 человек, минимальный размер должен составлять 3 х 2,5 м.

Готовим фундамент

Что касается выбора фундамента, то не для каждого вида беседки из металлопрофиля он нужен. Конструкция имеет малый вес, поэтому фундамент можно залить самый простой. Сделайте разметку территории и выкопайте яму с размерами 50 × 50 × 50 см. К металлическим трубам, которые используются в роли стоек, внизу при помощи сварки крепится пятка металлическая, функция которой заключается в предотвращении проседания опор.

Готовые беседки из металлопрофиля, которые не нуждаются в фундаменте, производят в мастерских либо на отдельной территории. Потом конструкцию переносят на постоянное место. Для более массивных сооружений, необходимо забетонировать опорные столбы и прикрепить к ним с помощью сварки, оставшиеся элементы конструкции.

Варианты фундамента для беседки из металлопрофиля:

• свайный;
• мелкозаглубленный;
• на винтовых сваях;
• плитный.

Виды и технологические особенности беседок из металла

Садовые домики можно сооружать из различных материалов – из кирпича, камня, дерева, металла. Каждый из данных материалов имеет свои преимущества и недостатки.

Рассмотрим более подробно технологические особенности беседок из металла. Основные преимущества металлических конструкций перед изделиями из других материалов:

• высокая прочность (крепкий каркас металлической беседки выдерживает механические нагрузки, не деформируется при проседании грунта);
• долговечность (металлоконструкции способны прослужить несколько десятков лет);
• пожаробезопасность;
• сочетание с другими материалами: в качестве кровли для металлокаркаса может использоваться профлист, шифер, поликарбонат.

Сочетание железа с поликарбонатом – беседки из металла, фото

В отличие от дерева, металл не горит, прослужит он значительно дольше, не выгорает на солнце и не растрескивается. Его не повредят насекомые и он не разрушиться под влиянием погодных факторов. Единственный недостаток металла – более высокая цена по сравнению с деревом (примерно на 15%), а также определенные сложности в сборке (сварка).

Совет: продлить срок службы металлического изделия можно при помощи регулярного ухода – своевременного выявления и устранения следов коррозии.

Разновидности металлических конструкций

Садовые постройки из металла можно разделить на две группы:

• стационарные – капитальные постройки, сооруженные на постоянной основе на ленточном или столбчатом фундаменте;
• временные – разборные конструкции, установленные непосредственно на грунт для того, чтобы при необходимости их можно было легко убрать или перенести в другое место.

Фото беседок металлических — стационарной и переносной

Если вы решили соорудить металлическую беседку для дачи своими руками, начать нужно с выбора проекта и определения метода изготовления конструкции.

 при выборе технологии сооружения металлической конструкции своими руками ориентируйтесь на собственные строительные навыки, а также наличие инструментов и специального оборудования.

Самым простым вариантом является беседка из профиля. Она может быть сооружена из уголка, круглых или профильных (прямоугольных) труб, швеллеров (металлических балок). Собрать такую конструкцию можно при помощи болтов, или сварки.

Совет: если вам не под силу сварить беседку из профиля, нет опыта работы со сварочным аппаратом, выбирайте сборное болтовое соединение. Сварное и болтовое соединение элементов – фото беседок из металлопрофиля

Мобильными, устойчивыми к воздействиям внешней среды, надежными являются беседки из профтрубы. Данный материал используется в качестве несущего элемента для формирования каркаса конструкции, поскольку он выдерживает большие нагрузки и не поддается деформации.

Фото беседки из профильной трубы с использованием кованых элементов

Профильные трубы часто используются для возведения садовых домиков. И, если железные трубы довольно тяжелые, то можно использовать алюминиевую профильную трубу, которая имеет небольшой вес и стоит дешевле.

Беседка на металлическом алюминиевом каркасе

Если сооружения из профтрубы выглядят просто, то кованые беседки являются более изящными. Витиеватые узоры, завитушки, ажурные вставки, изготовленные способом художественной ковки, придадут постройке оригинальность и красивый внешний вид. Но для создания кованой конструкции следует обладать кузнечными навыками, и иметь специальное оборудование. Альтернативой может стать покупка готовой кованной беседки, которую можно собрать самостоятельно.

Учтите: поскольку кованая стальная конструкция трудоемкая в исполнении, стоит она довольно дорого. Изделия из ковки – дачные беседки из металла, фото

Металлические беседки своими руками – это всегда престижно. Сооружение из железа может иметь различную конфигурацию. Наиболее распространенными являются прямоугольные и квадратные конструкции, немного реже – восьми- и шестигранные садовые постройки.

Сложные дизайнерские проекты под силу воплотить в жизнь только опытным мастерам – оригинальные беседки железные, фото

Учитывая конструктивное решение и функциональное назначение садовой металлической беседки, ее можно оборудовать различными атрибутами для отдыха – мебелью, барбекю-столом, мангалом. В некоторых беседках для дачи из металла предусмотрены специальные кронштейны, на которые можно установить сидения по периметру. Это значительно повышает комфортность строения.

Летняя постройка с мангалом – уютное местечко для отдыха на природе

Invalid Displayed Gallery

Основные этапы строительных работ

Строительство беседки из трубы профильной лучше проводить с соблюдением определенных этапов работ

Заливка фундамента

Для создания беседки из проф трубы специалисты рекомендуют заливать фундамент стандартного типа – столбчатого (см. Как сделать беседку на столбах по всем правилам). Основой этого фундамента являются столбы, установленные по углам, а также в местах, где планируется пересечение стен.

Итак:

• Для установки столбов необходимо будет вырыть ямы, глубина которых не должна быть менее 500 см.
• Внутренняя часть каждой ямы устилается гидроизоляционным материалом, а установленные столбы заливаются бетоном.
• После этого необходимо каждый столб выровнять по вертикали и зафиксировать его в таком положении при помощи подпорок.

В таком положении столбы необходимо оставить, как минимум на 24 часа.

Установка обвязки от низа

Пример 4-х скатной крыши

Следующим этапом строительства беседки из профтрубы своими руками является монтаж верхнего узла:

• Предварительно следует проверить длину всех труб, которые будут использоваться для монтажа верхней обвязки.
• Все составные элементы верхнего узла привариваются к уже установленным столбам или сверху, или сбоку.
• Если вы работаете самостоятельно, лучше сварку проводить сверху.

Если же у вас есть помощники, то можно проводить сварку сбоку.

Возведение кровли сооружения

Конструкция из скатной крыши

Беседка с профильной трубы может иметь крышу двух видов:

• Плоская.
• Скатная.

Выбор формы кровли непосредственно зависит от формы самой беседки:

• Например, если профильная беседка имеет шестигранную форму (см. Беседка шестигранная своими руками для дачи — часть первая), то крыша также должна иметь шесть скатов,
• Если беседка прямоугольная или квадратная лучше всего для ее строительства выбрать плоскую крышу.

Монтаж балок крыши проводится непосредственно на стропила или стояки:

• Для укрепления конструкции кровли можно также использовать специальные перемычки.
• Для изготовления стропил в основном используются профильные трубы квадратного сечения, уклон которых близок к 10 – 15 градусам.
• Треугольные стропила можно применять при сооружении кровли беседки квадратной формы.
• Обрешетка изготавливается из профильной трубы минимальной толщины. При этом расстояние между трубами приблизительно равно 35 – 45 см.

Внутренняя отделка

Как сделать беседку из профильной трубы максимально удобной и комфортной

Для этого необходимо уделить немало внимания внутренней отделке конструкции:

Что касается пола, для этого можно использовать дерево или плитку.

• Это связано с тем, что дерево само по себе относится к теплому материалу, который создает уют и тепло.
• Кроме этого, дерево не будет нагреваться на жаре или охлаждаться в холодную погоду, чего нельзя сказать о кафеле или металле.

Нельзя представить себе беседку без установленных в ней лавочек и столов.

Для их изготовления можно использовать такие материалы:

• Дерево (см. Деревянные скамейки в беседку и другие садовые конструкции).
• Металл.
• Пластик.

Итак:

• Лавочки могут быть как стационарные (приваренные или закрепленные на поверхности пола), так и передвижные. Второй вариант лавочек более практичный и удобный.
• Стол можно не устанавливать на постоянной основе в беседке. Его при необходимости можно просто туда заносить. Таким образом он не будет загромождать свободное пространство.

Но, если вы хотите установить в беседке стол на постоянной основе, то лучше всего изготавливать его из материала, что и лавочки. Таким образом, внутренний дизайн беседки будет более гармоничным и взвешенным.

Внешняя отделка сооружения

Консервативный вариант

То, как именно будет отделана внешне беседка, зависит только от вашего желания, возможностей и умения.

Есть немало разнообразных вариантов внешней отделки:

• Нижняя часть беседки отделывается при помощи листов поликарбоната или дерева.
• Все стенки помещения закрываются поликарбонатными листами.
• Стенки беседки не закрываются полностью, а для их обустройства используются кованые прутья или полоски.
• Как видите, вариантов немало, главное, чтобы беседка была уютной, удобной и имела привлекательный вид.
• Совсем не лишним при внешнем оформлении, будет использование висящих вазонов или живой изгороди из вьющихся растений.

Инструкция с видео в этой статье поможет вам наглядно ознакомиться с этапами строительства беседки из профильной трубы.
