Как сделать деревянный гараж своими руками + чертежи

Выбор фундамента для деревянного гаража

Начать необходимо с разметки. Чтобы соорудить каркасную конструкцию, подойдет любой фундамент, так как строение не очень массивное и сильно давить на основание не будет. Но немаловажную роль будет играть и вес машины, а также дополнительное оборудование гаражного помещения. Стоит рассмотреть вопрос о возведении ленточного, плитного, свайного или столбчатого типов фундаментов. Угловые точки определяются для любого типа основания, а вот принцип монтажа у всех разный.

Плитный фундамент под гараж с подвалом

Для разметки понадобится обноски и шнуры. Сначала определяется одна угловая точка, к ней устанавливаются обноски разметочные, которые имеют вид колышек или досок-перекладин. Таких перекладин должно быть восемь штук: на каждый угол – две доски. Если предполагается устанавливать столбчатый фундамент, количество досок может возрасти.

Разметка под ленточный фундамент

После все колышки соединяются шнурами. Это будут будущие стены сооружения. Если основание ленточного типа – то шнуры натягиваются параллельно – это и будет ширина ленты. Стоит иметь в виду, что углы должны быть четко прямыми. Можно использовать правило «египетского треугольника». При монтаже столбчатого фундамента дополнительно намечаются места установки опор.

Столбчатый фундамент

Столбчатый фундамент под гараж

Он достаточно прост в монтаже, поэтому сделать его можно без посторонних людей. Такое основание, в основном, выбирают тогда, когда предполагается стелить в гараже пол из досок. Считается, что столбчатый фундамент – хороший вариант для гаражного строения. Для возведения такого типа основания могут понадобиться различные материалы: блоки бетонные, кирпич, железобетон.

Ленточный фундамент

Каркасная конструкция будет на нем чувствовать себя устойчиво. Однако его установка требует немало усилий: установить опалубку, произвести армирование. Это занимает определенное время, так как бетон должен полностью застыть.

Ленточный фундамент под гараж

Но этот вариант, в то же время, и более приемлемый, по сравнению с предыдущим. У такого типа основания есть свои плюсы: возможность обустройства смотровой ямы. Пол может быть дощатым, а также бетонным.

Если было принято решение делать деревянный настил, то необходимо внутри ленточного основания соорудить дополнительные опоры: кирпичные или бетонные столбы, деревянные брусья, предварительно обработанные при помощи битумной мастики. Брусья вкапываются в размеченные места.

Опоры под деревянный пол

Плитный фундамент

Плитный фундамент под гараж

Достаточно сложный вариант основания. Для его возведения необходимо предпринять следующие шаги:

1. Выкапывается котлован с необходимыми параметрами, глубиной от 20см до 30 см. Это пространство для будущей песчаной подушки.
2. Котлован засыпается песком и плотно утрамбовывается. Затем песок поливается водой и утрамбовывается. Поверхность должна стать настолько утрамбованной, чтобы на ней не смогла отпечататься нога человека.
3. Если есть необходимость, сразу же монтируются системы канализации и водопровода.
4. Чтобы песчаная подушка не деформировалась в процессе проведения дальнейших работ, сверху она заливается 10-сантиметровым слоем цемента.
5. Возводится опалубка.
6. Как только стяжка застыла, ее сверху накрывают гидроизоляционным материалом. Это может быть пленка из плотного полиэтилена.
7. Делается двухуровневый арматурный каркас.
8. Происходит заливка бетона и оставляется до полного застывания.

При строительстве гаража можно использовать основание малозаглубленного плитного типа. Он немного дороже, но автоматически возводится половое покрытие, которое долговечно и надежно.

Гараж из дерева 6×4

Гараж 6х4

Предлагаем вам ознакомиться с принципом строительства гаража, размер которого 6×4 м с высотой потолка 3 м. В нем будут установлены ворота, размером 2,8×2,5 м, фундамент изготовлен из ЖБИ плиты, а каркас из деревянных брусьев 100×100 мм. Что касается внешней отделки, то она будет выполнена из профнастила или другого подобного материала.

Подготовка основания

Первым делом что необходимо сделать – очистить строительную площадку. На месте будущей конструкции снимаете грунт до 10 см в глубину. Дно котлована засыпается песком, выравнивается и трамбуется.

По периметру укладываете доски для опалубки 1,5×0,5 см, а в высоту 15 см. Основа армируется проволокой Ø 12 мм. Ячейки необходимо сделать 20×20 см. Полученная сетка должна оказаться в середине опалубки. После этого заливается бетон

Хотя может показаться что такой фундамент ненадежен, важно не забыть, что вес каркасной конструкции гаража 6×4 м сравнительно невелик

Возведение каркаса

Принцип строительства каркаса уже описан в этой статье

Здесь разница заключается в том, что важно соблюдать размеры гаража. Так, из брусьев длиной в 3 м возводится каркас. Сборка начинается с нижнего венца

На него закрепляете угловые стоки и уже на них верхний венец

Сборка начинается с нижнего венца. На него закрепляете угловые стоки и уже на них верхний венец.

Чтобы стойки имели надежную фиксацию следует выполнить временную их фиксацию при помощи реек или досок.

Получившаяся конструкция будет иметь достаточно большую прочность. При необходимости каркас усиливается перемычками для большей жесткости. Что касается проема, то сверху на стойки укладывается горизонтально балка. Ее необходимо также надежно закрепить.

Строительство крыши

В нашем случае соорудим двускатную крышу гаража. Коньковая балка будет крепиться к двум опорам, сечение которой равно 10×10 см. Эти опоры будут опираться на фронтоны. Для изготовления стропил и конька используется доска 40×100 мм.

Стропила устанавливаются близко друг к другу. Это позволит при сильной ветровой нагрузке на кровлю оставаться устойчивой. Между собой они стягиваются затяжками. Такая технология разгрузит конек. Сами доски следует укрепить не к ригелю внахлест, а под конек сверху затяжек. В завершение конструкция обшивается USB или фанерой.

Пол в гараже можно выполнить по разным технологиям. Например, можно сделать его деревянным, из бетона или использовать технологию наливного пола. Стены можно обработать строительной бумагой, а сверху нее крепится оргалит. Но можно применить и другие отделочные материалы. Как говорилось в начале этого описания, снаружи мы предлагаем установить на фасад профнастил. Для этого необходимо выполнить небольшую обрешетку из бруса 40×40 мм. Потолок можно подшить деревянными досками.

Чтобы крыша под тяжестью снега не провисла, к стропилам рекомендуется закрепить кобылки со стороны стен. Также это позволит выполнить подшивку карниза и свес кровли более привлекательней.

Для обшивки стен лучше использовать листы 3 м. Так, конструкция будет герметичной без лишних стыков. В завершение остается смастерить металлические ворота.

Подробнее о том, как сделать ворота для гаража, вы сможете прочитать здесь – Изготовление гаражных ворот.

Следуя такой простой технологии, вы сможете сделать гараж из дерева, размером 6×4 м.

В предоставленной фотогалереи, вы сможете увидеть различные варианты строительства деревянного гаража:

Каркасный гараж из дерева своими руками

Перед тем,как сделать гараж из дерева, следует произвести подготовительные работы – разработать подробный проект, рассчитать, сколько понадобится материалов для фундамента, внешней и внутренней отделки, будет ли внутри отопление и т.д. Делать это нужно сразу, чтобы примерно представлять, во сколько обойдется строительство, и на чем можно сэкономить при необходимости.

Чертежи гаражей из дерева можно посмотреть на сайте производителя каркасных конструкций и соотнести их с предполагаемым местом расположения будущей постройки. Также вы можете разработать свою схему, в соответствии с которой вам подберут каркасную конструкцию.

При строительстве гаража из деревянного каркаса своими руками, необходимо помнить некоторые размеры:

• стойки для углов гаража и воротные створки делаются из бруса 100Х100 мм;
• нижняя обвязка делается из доски 100Х50 мм;
• стропила, блоки перекрытия -100Х50 мм;
• шаг между стойками в нижней обвязке не длиннее 1200 мм;
• потолочные балки из доски 50Х100 мм;
• продольные детали – брус 50Х50 мм и больше.

Деревянный гараж 6х4 своими руками начинают строить, как и любой другой, с укладки фундамента. Здесь используется монолитный фундамент. После того как он отстоялся начинается сборка нижнего венца. К нему крепятся угловые стойки. Чтобы их надежно зафиксировать необходимо укрепить их временно досками.

После этого на них закрепляется верхний венец. Для большей прочности можно усилить деревянный каркас для гаража подкосами, то есть, досками, которые плотно вшиваются с внутренней и внешней стороны угловых стоек. Верхний же венец закрепляется гвоздями, шипами или скобами.

Для того чтобы соорудить проем, сверху на стойки необходимо уложить горизонтальную балку и надежно ее зафиксировать.

После того как каркас готов, его обшивают натуральной доской, ОСП- плитами или фанерой.

Если для обшивки используется доска, то каркас обшивается ею с внутренней и внешней стороны, а в проем между ними укладывают утеплитель. Чаще всего в качестве утеплителя используется минеральная вата.

Если использовать ОСП для обшивки, тогда ее следует укрыть от воздействия внешней среды отделочными материалами.

Для создания крыши в верхнем венце делаются пазы, куда вставляются стропила.

Возведение крыши

Крыша у деревянного гаража как брусового, так и каркасного может быть односкатной или двухскатной, это зависит от того, стоит ли он отдельно или примыкает к дому. Если деревянный гараж привязан к основному зданию, то крыша делается односкатная, если же это отдельная постройка, красивее будет смотреться двускатная крыша. Однако, выбор за мастером.

Для двухскатного вида крыши строятся специальные деревянные рамки (фермы)

Эти деревянные фермы устанавливают на верхний венец через 1,5 – 2 метра. При помощи уголков они надежно фиксируются на верхнем венце, а между собой скрепляются продольными балками.

После этого укладывается гидроизоляционный материал и возводится продольная обрешетка.

Удобно в качестве изоляции использовать рубероид. Его можно накладывать поверх обрешетки, и уже на него укладывается кровельный материал.

Если предполагается строить односкатную крышу, то тогда одна стена гаража должна быть

выше другой настолько, чтобы обеспечить наклон не менее 15 градусов.

Поперечные лаги в этом случае укладывают на расстоянии 50-70 см и только потом настилается гидроизоляционный материал и ставится деревянная обрешетка.

Ворота для гаража

В завершение необходимы надежные ворота. Самыми подходящими будут деревянные ворота для гаража. Их тоже можно изготовить своими руками.

Для начала нужно составить план, по которому будут строиться ворота, где будут указаны размеры и самих ворот, и проемов, куда деревянные двери для авто будут устанавливаться. После этого можно приступать к изготовлению самих ворот.

Лучше всего делать это на большой ровной площадке, там будет собираться каркас и обшивка.

1.  Отмерить брус для каркаса строго по нужным размерам, распилить и хорошо обработать (зачистить рубанком).
2. Соединить части каркаса. Это можно сделать с помощью нагелей – они вставляются в просверленные отверстия в балках или с помощью длинных саморезов.
3. Полученную конструкцию обработать защитными препаратами (пропитками для дерева).
4. Для обшивки распилить доски, рубанком обработать материал и закрепить на каркасе либо по одной, либо сразу щитом.
5. Для сохранения тепла обшивку из досок делают с двух сторон каркасной рамы, а образующуюся полость заполнить минеральной ватой.
6. Закрепить ворота в проеме. Для этого необходимо убедиться в надежности всех деталей конструкции. После этого прикрепляются петли к основанию проема и навешиваются створки.
7.  При желании ворота можно покрыть лаком, грунтовкой или краской.

Фундамент

Очень часто, когда строят каркасный гараж, используют ленточный фундамент, иногда прибегает к столбовым конструкциям. В случае использования такого типа фундамента слишком сильно увеличивается длительность постройки.

Выход из этой ситуации есть — можно использовать монолитный фундамент. Его можно сделать из обычной бетонной плиты собственного производства. Это не только экономит время и средства, но также обеспечивает фундаменту гаража идеально ровную поверхность.

Для того, чтобы создать фундамент сначала нужно подготовить участок, который очищается от лишнего мусора. Очищенную поверхность грунта выбирают, чтобы углубиться на 40 сантиметров, но не более. При этом главное — обеспечить поверхности углубления гладкость, чтобы гараж стоял ровно. Для этого используются разные виды уровней, лучше всего помогает водяной. Ширина углубления делается с запасом до 200 со всех 4 сторон.

Под фундамент укладывается подушка толщиной до 160 мм, состоящая из речного песка (примерно до половины толщины) и щебня (вторая половина). Песок нужно утрамбовать, а сверху разместить слой щебенки. После укладки щебенку также нужно утрамбовать.

Подушка готова. Дальше нужно обеспечить опалубку по контуру будущего гаража. Желательно делать ее из вертикальных досок по периметру гаража с небольшим зазором около 20 сантиметров с каждой стороны. Высота опалубки должна подниматься над уровнем грунта также до 200 сантиметров.

Основанием и каркасом плиты фундамента будет армирующая сетка, которую нужно разместить на высоте над щебенкой. Ячейки такой армосетки должны имеет стороны 150-200 мм. Под прутьями арматуры используют кирпичи. При заливке нужно обеспечить оптимальное расположение арматуры, которая должна быть посредине слоя бетона.

Когда опалубка и арматура готовы полностью, а подушка из песка и щебня достаточно утрамбована, можно заливать бетон снизу доверху по высоте опалубки, после чего ее поверхность нужно выровнять. Дальше следует ожидать полного застывания фундамента.

Отображение проекта на бумаге

Ознакомившись с нюансами профессиональных проектов и выбрав интересные моменты, приступают к накидыванию идей на бумаге. Для начала определяются параметры гаража и наносятся на схему. Стандартные размеры:

• 5×6 м;
• 4,5×6 м;
• 6×6 м;
• 6×8 м.

Последний вариант выбирается для постройки двуместного строения. Если требуются большие габариты, то можно увеличить любой параметр вдвое.

После нанесения периметра, отмечают перегородки, размещение окон дверей и прочих желаемых элементов. В случае устройства подсобного помещения, для него отводиться место площадью около 2 м2. Потолочный уровень для удобства монтажа ворот планируется не ниже 2 м.

Схематическое изображение гаражаИсточник b8.mxc.com.ru

В зависимости от установленных размеров, рассчитывается количество материала.

Каркасная конструкция отличная альтернатива капитальному строению, если есть стеснение в финансах. Кроме того, многие потребители предпочитают его из-за значительного сокращения времени на постройку. Но, нельзя игнорировать такой процесс, как составление подробного плана с нанесением всех соответствующих обозначений. Соблюдение технологии – гарантия качества будущего строения.

Выбор материалов

В первую очередь, перед тем как построить гараж из дерева, необходимо обратить внимание на влажность досок и бруса. Гараж из досок высокой влажности может повести

При высыхании дерево деформируется, следовательно, и вся каркасная конструкция. Оптимальная влажность пиломатериалов для строительства – от 12 до 14 процентов.

Доски естественной влажности будут стоить дешевле, их вполне можно просушить и сэкономить до 20 процентов по стоимости.

Какие материалы выгодно закупить для строительства гаражей из дерева:

• доска обрезная или не обрезная доска 100х50 мм;
• брус сечения 100х100 мм и 50х50 мм;
• доска для опалубки;
• для фундамента – щебенка средней фракции, песок, бетон марки М300, не ниже;
• для гидроизоляции – битум или рубероид, защитная пропитка глубокого проникновения для дерева;
• крепеж – саморезы (по металлу для кровли и по дереву), гвозди, резьбовые шпильки, болты, нагели;
• сетка арматурная, арматурный прут, проволока вязальная и стальная;
• для строительства кровли можно выбрать недорогой рубероид или легкий металлический профнастил. Понадобятся еще комплектующие для устройства конька и торцевые замыкающие планки;
• для стен – недорогие OSB плиты, вагонка (дерево, пластик) или профнастил;
• утепление — минеральная базальтовая вата, паро- и гидро- изоляция.

В зависимости от выбора отделки и материала кровли для деревянного гаража, может быть, необходимо будет купить и другие комплектующие.

Плюсы и минусы гаражей из дерева

Но есть неплохой вариант: можно построить деревянный гараж своими руками. Это не только более выгодно, поскольку древесина дешевле множества строительных материалов. Построить каркасный гараж из деревянных материалов сможет любой человек, который обладает навыками работы с инструментом по дереву, а также имеет приличные познания в области конструирования.

Почему для гаража стоит использовать древесину? Для этого есть несколько причин. Во-первых, древесина — это экологически чистый материал, что в условиях загрязнения продуктами нефтепереработки и постоянной пыли в воздухе снижает риск негативного воздействия на организм автовладельца или механика. Во-вторых, дерево достаточно быстро и просто собирается, это идеальный вариант, когда мы сами строим гараж. В-третьих, деревянные строения весят меньше, чем, например, кирпичные, что дает дополнительные преимущества при постройке. В-четвертых, деревянные конструкции могут быть сколько угодно сложными. Главное — понимать специфику таких построек.

Если все же решено построить гараж из дерева своими руками, то при должном уходе он прослужит долго. Стоит рассмотреть конструкцию самого простого гаража для обычного легкового автомобиля, который подойдет для использования круглый год.

Для этого стоит поочередно разобрать этапы постройки:

1. Создание фундамента.
2. Монтаж каркаса, стен и ворот.
3. Перекрытие гаража.
4. Монтаж пола.
5. Утепление стен.

Изготовление каркаса – алгоритм для новичков

Для изготовления каркаса можно выбрать брус, металлический профиль или скомбинировать материалы. Возведение остова делится на несколько стадий:

1. Установка обвязки внизу каркаса:
2. Сборка и монтаж вертикальных элементов конструкции;
3. Монтаж обвязки вверху;
4. Обшивка для увеличения надежности остова;
5. Установка крыши.

Чтобы построить надежный деревянный гараж, потребуется сделать примерный чертеж конструкции. При этом укажите на бумаге размеры каждого элемента строения, дистанцию между ними и материал, из которого они изготовлены. Одинаковые по размерам детали можно приготовить заранее и сложить их в отдельные стопки.

Стеновой карскас сначала собирается на земле, а потом поднимается в вертикальное положение

В первую очередь необходимо изготовить нижнюю обвязку. Для этого в «окне» ленточного фундамента должны быть установлены столбы и лаги. Поверх них уложите рубероид, который послужит гидроизоляцией. Затем установите на лаги доски 50×150 или 50×120 мм. Укладывать пол нужно в два слоя, скрепляя элементы анкерными болтами.

Сборка стенового каркаса осуществляется по такому принципу. Для начала остов каждой из стен собирается на земле в горизонтальном положении. После этого конструкция поднимается и крепится к нижней обвязке в вертикальном положении. Горизонтальные и вертикальные детали каркаса изготавливаются из брусьев 60×60 мм.

Обвязка в верхней части гаража должна надежно скреплять стеновой каркас. Для ее изготовления применяются брусья 60×120 мм. Изготавливается верхняя обвязка непосредственно на поднятом и закрепленном остове стен.

Крыша

Деревянные гаражи лучше всего покрывать деревянными фермами, которые формируют угловую крышу. Это обеспечивает сток осадков.

Фермы нужно заготовить заранее. Вариантов конструкции есть много, и зависимо от ширины и длины гаража, используется разное количество ферм и разнообразные их конструкции. При их изготовлении, как и при установке всего каркаса, следует учитывать не только размеры, но и общий вес конструкции. При необходимости можно использовать компьютерную модель или макет:

Гаражи шириной до 6 метров покрываются обычными треугольными фермами с нижними или приподнятыми затяжками. Если ширина гаража более 6 метров, то стоит использовать вертикальные упоры (бабки) или ригеля. В отдельных случаях для очень широких гаражей используют бабку которая присоединяется затяжки жестким металлическим хомутом, а также несколькими подкосов крепится к стропильным ногам фермы. Эти подкосы добавляют устойчивости стропильным ногам и жесткости всей конструкции.

Подготовленные фермы устанавливаются на верхнюю обвязку с шагом каждые полтора-два метра. Крепление к обвязке происходит с помощью уголков. Фермы между собой скрепляются балками вдоль, которые крепятся к стропильным ногам изнутри гаража. Поверх ферм укладывается гидроизоляция, а потом делается обрешетка, на которую дальше крепится перекрытие, например, из профнастила.

Строим стены и крышу

Построить деревянный гараж своими руками по каркасной технологии – это очень быстро. В этом вы убедитесь сами когда начнете работу.

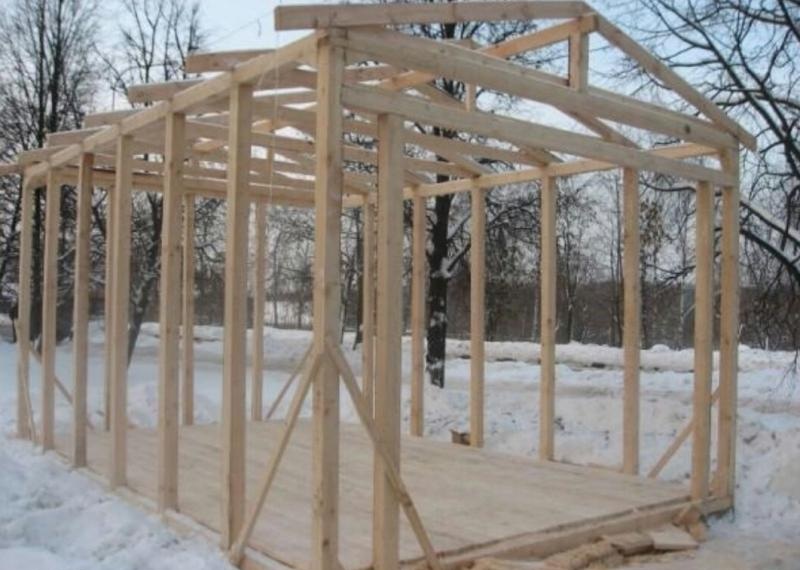

Монтаж каркаса

Стены начинают возводить с создания каркаса.

Его возводят при помощи деревянных брусьев разного сечения:

• для нижней и верхней обвязки используется материал с размерами 100 на 50 миллиметров;
• угловые опоры (а в случае большой длины стен и некоторые промежуточные) выполняются из брусьев с сечением 100 на 100 мм. Такой же материал применяется и для стоек у ворот;
• для промежуточных стоек можно использовать брусья 50 на 50 миллиметров;
• стропила и перекрытие выполняют из материала с размерами 100 на 50 мм

Первым делом создают нижнюю обвязку. Далее, устанавливают угловые стойки. При этом необходимо строго следить, чтобы они были выполнены вертикально. Для этого используют строительный уровень или отвес. Угловые стойки дополнительно закрепляют откосами.

Следующим шагом будет монтаж верхней обвязки. Она крепится к опорным столбам. В брусья верхней обвязки должны присутствовать пазы для балок перекрытия. Далее монтируют промежуточные стойки, шаг между ними должен быть от 50 до 120 сантиметров. Этот размер будет зависеть от параметров листов или плит утеплителя.

Монтируем крышу гаража

Крыша выполняется также в виде каркаса. К балкам перекрытия и верхней обвязки монтируются стропила. Для большей прочности их следует дополнительно закрепить откосам. Далее, поверх стропил монтируется обрешетка. К ней крепится утеплитель, гидроизоляция и кровельный материал.

Часто для гаража выбирается плоский вариант крыши. Такую конструкцию сделать проще и быстрее. В этом случае стропильная система становится ненужной. Достаточно просто уложить брусья перекрытия и на них монтировать все слоя кровельного «пирога».

Но стоит помнить один нюанс. Если вы хотите получить теплый отапливаемый гараж, то плоская кровля вам не подойдет.

Для покрытия крыши можно использовать самые разные материалы. Чаще всего сегодня применяют металопрофиль. Этот материал стоит недорого и легко монтируется. Но если ваша постройка стоит вплотную или в непосредственной близости от жилого дома, то лучше использовать тот же материал, что и на нем. Так вы не испортите внешний вид всего ансамбля.

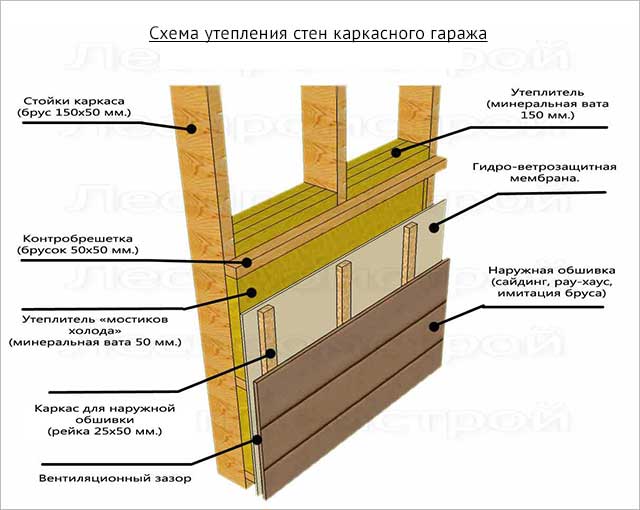

Теплоизоляция стен

Следующим шагом будет теплоизоляция стен. Для этого можно использовать минеральную вату или пенопласт. Первый вариант более привлекательный. Минеральная вата не горит, и в ней не поселятся грызуны. Но в этом случае следует хорошо продумать гидроизоляцию. В противном случае при намокании минеральная вата потеряет свои теплоизоляционные свойства.

Гидроизоляционный слой крепится снаружи, до отделки внешних стен гаража. Кроме этого, если вы будите отапливать гараж в зимнее время, лучше изнутри смонтировать дополнительный слой пароизоляции. В этом случае испарения не будут проникать в теплоизоляционный слой.

Отделка стен гаража

Далее можно монтировать внутреннюю отделку. Очень часто для этого используют листы толстой фанеры. Но если есть желание, то можно воспользоваться и другим материалом, например, обшить стены вагонкой или панелями. Также на этом этапе устанавливают деревянные ворота для гаража. Их также можно сделать самостоятельно. Каркас выполняется из брусьев, а затем обшивается досками. Поверх можно набить жесть, чтобы сделать ворота более надежными.

Теперь можно приступать к наружной отделке стен. Здесь выбор материала во многом зависит от близости расположения гаража к основным постройкам. Если он стоит вплотную к дому, то лучше использовать тот же вариант материала. Но чаще всего гараж обивают сайдингом или простой вагонкой.

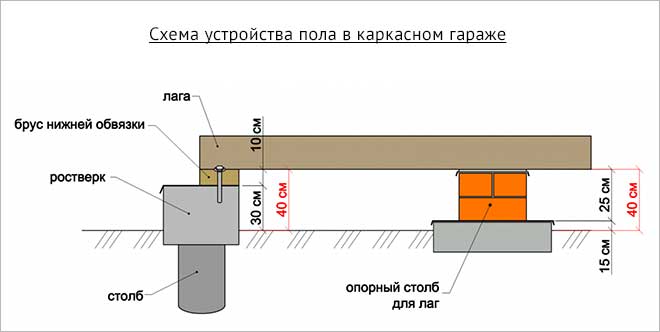

Пол в каркасном гараже

Пол в новом гараже можно оставить как он есть. Но если вы решили его облагородить, то перед укладкой чистового отделочного материала стоит узнать, как близко к поверхности подходят грунтовые воды. Если они глубоко, то дополнительной обработки не нужно.

При близком к поверхности расположении подземных вод, на поверхности пола будут выступать испарения от конденсата. В этом случае перед отделкой лучше «пройтись» полимерной грунтовкой глубокого проникновения.

Деревянный каркасный гараж строиться быстро и без особых трудностей. Но вот его долговечность будет полностью зависеть от качества материала. Лучше приобретать хорошо высушенную древесину. В противном случае она начнет коробиться, и весь внешний вид утратит свою привлекательность. Кроме того, дерево боится огня, влаги и биологического воздействия. чтобы снизить риск преждевременной порчи элементов вашего нового гаража, стоит все детали обработать специальными пропитками.
