Как самому сделать коптильню горячего копчения для рыбы
Изготовление коптильни для рыбы сводится к обустройству шкафа. В качестве топки используют мангал, электропечь, газовую плиту. Чтобы соорудить наиболее функциональную конструкцию горячего копчения, потребуются инструменты и материалы:
- три пустых газовых баллона;
- сварочный аппарат;
- болгарка;
- металлическая труба диаметром 8-10 см;
- металлический профиль для ножек изделия.
Емкости из баллонов можно заменить на камеры из бочек. Этапы работ:
- Из металлического прута изготавливают ножки.
Высота ножек 60-78 см, зависит от личных предпочтений хозяина - Из одного баллона изготавливают центральную часть – мангал. Для этого намечают маркером место для крышки, вырезают при помощи болгарки.
По бокам проделывают отверстия для вентиляции, с другой стороны выпиливают надрезы для установки шампуров - На торцах вырезают отверстия для монтажа дымоходной трубы.
Прикладывают трубу, намечают ее размер и отрезают - Делают топочную камеру из половины второго баллона. Для этого баллон разрезают на две части, размечают крышку и вырезают ее. Приваривают ножки.
Листом железа толщиной 0,3-0,5 см закрывают торец, оставляя место соединения камер незакрытым - Детали крепят между собой, топочную камеру крепят на 20 см ниже мангала.
Элементы приваривают друг к другу отрезком трубы длиной до 10 см - Готовят камеру для горячего копчения рыбы. Отрезают днище у первого баллона и приваривают остаток от второго. Получают шкаф. Определяют место для дверцы. Делают отверстие. Внутри конструкции приваривают болты, на которых будет установлена решетка. На крышке крепят трубу 50-70 см, которая является дымоотводом. К ней приделывают заслонку для регулировки температуры.
Сверху приваривают крюки из металлического прутка сечением 0,5-0,8 см - Все элементы соединяют в единую конструкцию.
При желании сооружение снабжают колесами
Многофункциональная печь готова. Такое сооружение позволяет делать барбекю, шашлыки, жарить плов, установив казан на топку.
Коптильня для рыбы своими руками на видео:
Как это работает
Коптильня горячего копчения имеет следующий принцип работы: блюда готовятся благодаря большому количеству дыма, которое выделяет древесная щепа, если ее достаточно прогреть. Нужно только следить за тем, чтобы она не воспламенялась, а постепенно тлела.
В условиях, при которых нет специальных термометров, выявить подходящий способ копчения блюд можно только на основании опыта.

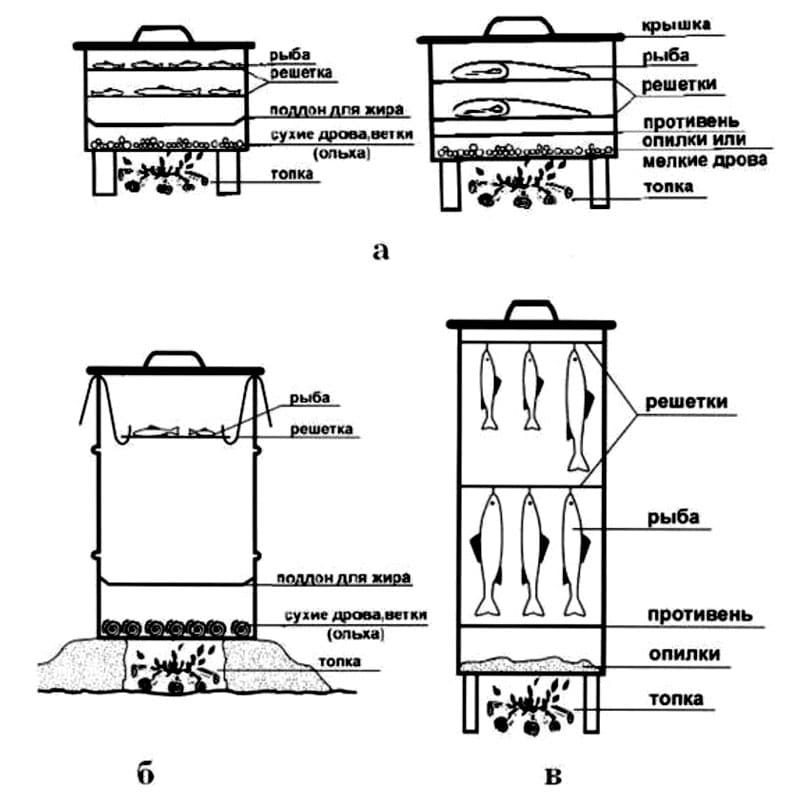

Схема устройства коптильни горячего копчения
Чтобы копчение не превратилось в горение, стоит убедиться в том, что крышка достаточно хорошо (без зазоров) подходит к корпусу коптильной камеры. Для надежности ее лучше сверху придавить кирпичом: при постоянном использовании коптильни металл неизбежно покоробится, в результате чего крышка уже не будет прилегать так плотно, как раньше.
Способ копчения ложится в основу коптильни:
- чтобы изготовить устройство холодного копчения , яму для очага следует расположить на некотором расстоянии от коптильной камеры, соединив их специальной трубой;
- если предпочтительно горячее копчение, очаг с углями нужно расположить прямо под коптильной камерой.
Что нужно для работы
Для изготовления коптильни потребуется:
- чертёж;
- полоса листового металла толщиной 1,5-2 мм;
- рулетка, угольник, маркер;
- турбинка с отрезным и шлифовальным диском;
- сварочный аппарат;
- металлический уголок;
- сварочные электроды диаметром 3 и 6 мм;
- патрубок.
ФОТО: img3.board.com.uaМожно взять лист старого, бывшего в употреблении металла

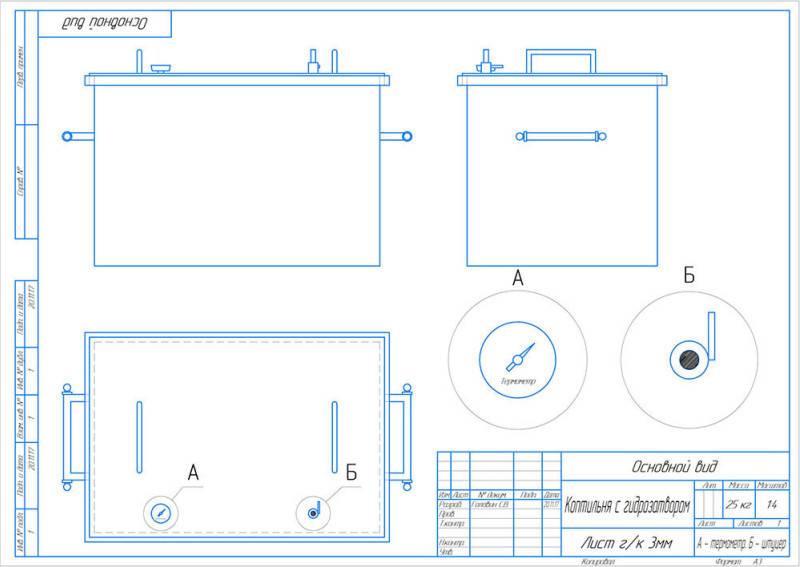

ФОТО: obinstrumente.ruЧертёж переносной коптильни
Процесс изготовления
Прежде чем приступать к изготовлению коптильни в домашних условиях, необходимо сделать чертежи будущего строения. Только после этого можно с помощью разработанной схемы самому построить коптильню для холодного копчения. Для начала необходимо определиться с габаритами конструкции, а затем подобрать для нее место.
Выбрав коптильню из кирпича, необходимо сделать проект данной конструкции. Это поможет сэкономить время и выбрать правильное место для установки. Участок должен иметь протяжность в четыре метра, причем лучше, если место будет с уклоном, чтобы дымоход проходил под нужным углом. Сделав необходимые расчеты, можно рыть траншею.
Популярные статьи Ангелочек своими руками из ниток. ангелок в шаре из нитей
Для начала необходимо заложить фундамент. Затем на том месте, где будет расположена коптильня, надо убрать грунт. Яма при этом должна быть глубиной до 60 сантиметров. Затем в ней устанавливают опалубку, которая должна быть выше краев на 25 сантиметров. Делается армирование, а в центре ямы ставится обычное ведро, чтобы после заливки бетона получилось углубление.
Для стен используется красный кирпич. Величина коптильни полностью зависит от пожелания хозяина. В середине можно сделать небольшое окошко с выходом на северную сторону, чтобы прямые солнечные лучи не навредили продуктам.
Крыша кирпичной коптильни легка и удобна в обустройстве. Чтобы ее сделать, необходимо соорудить стропильную систему. На них укладываются или плиты ОСБ, или влагостойкая фанера. И только тогда на ровную основу укладывается черепица.
Для сооружения топки можно использовать огнеупорный кирпич или уже готовую печь из металла. Понадобится огнеупорная труба для отвода дыма из топки к камере копчения. Ее диаметр должен быть очень большим, чтобы дым медленно шел и, остывая, оставлял на ее стенках частички копоти. Над отверстием, где выходит дым, ставятся решетки и подвешиваются продукты, которые необходимо закоптить.
Чтобы соорудить деревянную коптильню, прежде всего нужно выкопать траншею на два штыка в глубину. В ней должны разместиться труба, камера для топки и сама коптильня. Дым, попадая в яму, задерживается там и очищается, а затем поднимается в коптильню.
Дверку на топку нужно изготовить чугунную и надежно закрывающуюся. Ее основание делают из кирпича, а стены выводят немного вверх над землей. Затем на него ставится деревянная конструкция. Траншею, где находится дымоходная труба, засыпают землей, а затем хорошо трамбуют. Это необходимо для того, чтобы труба и дым охладились.
Из брусков из дерева делают основание для камеры. Затем к нему прибиваются ровные доски, которые должны прилегать очень плотно друг к другу. Это делается для того, чтобы дым не выходил через щели. Затем в крыше делается отверстие, в которое выводится труба.
Любая коптильня, даже изготовленная на скорую руку, должна состоять из дымогенератора, канала для дыма и емкости, используемой для продуктов копчения. Если находясь в походе или на турбазе захотелось копченостей, можно сделать коптильню с помощью прутьев и полиэтиленовой пленки.
Конструкция эта совсем не сложная, однако ее нужно правильно сделать. Каркас строится из жердей, сверху набрасывается пленка, а продукты для копчения можно разместить на шампурах. Угли от перегоревшего костра послужат прекрасным источником тепла. Для дыма подойдут свежие ветки с листвой. Соорудить очаг можно, вырыв яму в земле или взяв для этого обычное ведро. Преимущество такой коптильни – это быстрота сооружения и отсутствие покупного материала. Недостаток состоит в том, что необходимо постоянно контролировать очаг.
Такой вариант коптильни прекрасно подходит для тех, кто выезжает на дачу на время и не хочет выстраивать полноценную коптильню у себя на участке.
Также можно обратить внимание на такое сооружение, как коптильня из бочки. Для ее основы прекрасно подойдет дерево или другой материал
Нельзя использовать лишь пластмассу
У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться
Нельзя использовать лишь пластмассу. У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться.
В дне такой бочки делается несколько отверстий, которые послужат поддувалом, а также местом для удаления из топки золы. На высоте одной трети бочки нужно приварить железный лист, который послужит дном для коптильной камеры. Чтобы оно прослужило подольше, толщина листа должна быть около 4 миллиметров.
Виды коптилен горячего копчения

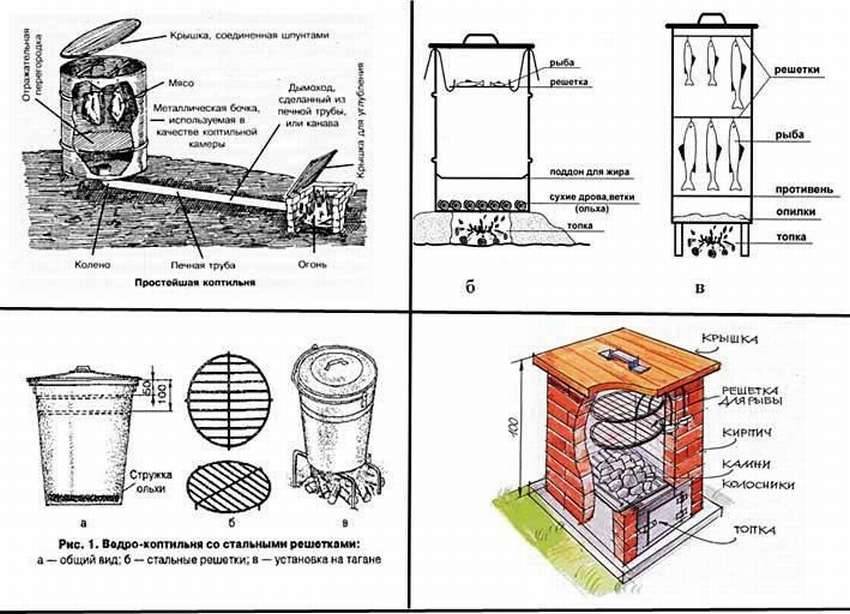

Для копчения горячим способом существуют следующие виды коптилен:
- из нержавейки;
- из холодильника;
- из ведра;
- из кирпича;
- из бочки;
- с гидрозатвором;
- из газового баллона;
- мангал с коптильней.
Из нержавейки
Для ее изготовления используют листы из нержавеющей стали. Их сваривают в виде чемодана. Внутри приваривают два – три уголка с каждой стороны для укладки на них решеток. Снизу такой чемодан остается открытым, а сверху нужно сделать крышку, которая закроет устройство герметически. На решетки укладывается мясо или рыба, коптильня закрывается крышкой и ставится на огонь.
Коптильня из нержавеющей стали
Из холодильника
У кого на участке есть старый холодильник. Может сделать из него коптилку для горячего копчения. Для этого убираются все внутренности и приваривается три пары уголков – две сверху и одну снизу. Две верхние нужны для укладки на них решеток, а нижняя – для глубоко поддона, в который будет собираться жир в процессе работы. В верхней части холодильника необходимо проделать небольшое отверстие для выхода дыма. Внизу холодильника нужно установить электрическую плиту, а сверху нее поддон с опилками. Включив плиту, опилки начнут тлеть и выделять много дыма, который превратить сырой продукт в копченый. Для того. Чтобы закоптить мясо в таком устройстве, достаточно 2 часов.
Коптильня сделанная из холодильника
Из ведра
Коптильня для горячего копчения – самый простой тип приспособления для копчения продуктов. Устройство ее очень простое – берется ведро из нержавеющей стали, на его дно укладываются опилки или стружки слоем 2-3 см. В средней и в верхней части ведра укладывают решетки с сырым продуктом. Сверху ведро закрывается крышкой и ставиться на огонь. Коптить в ведре достаточно 15 минут, а потом можно пробовать готовую продукцию, но сначала конструкцию необходимо охладить во избежания ожогов.
Коптильня из ведра
Из кирпича
Коптильня горячего копчения из кирпича относится к коптильням стационарным. Возводиться она в любом месте вашего участка. Основное требование для изготовления коптильни горячего копчения своими руками — рассчитать длину рукава для поступления дыма в средину конструкции. Для разжигания такой коптильни можно приспособить печку-буржуйку.
Коптильня из кирпича
Из бочки
Коптильня горячего копчения – самый простой вид агрегатов для копчения рыбы и мяса. Из бочки следует удалить дно и верхнюю часть, установить на двух уровнях решетку и внизу поддон для жира. Бочку необходимо ставят непосредственно на огонь можно коптить горячим способом.
Коптильня из металлической бочки

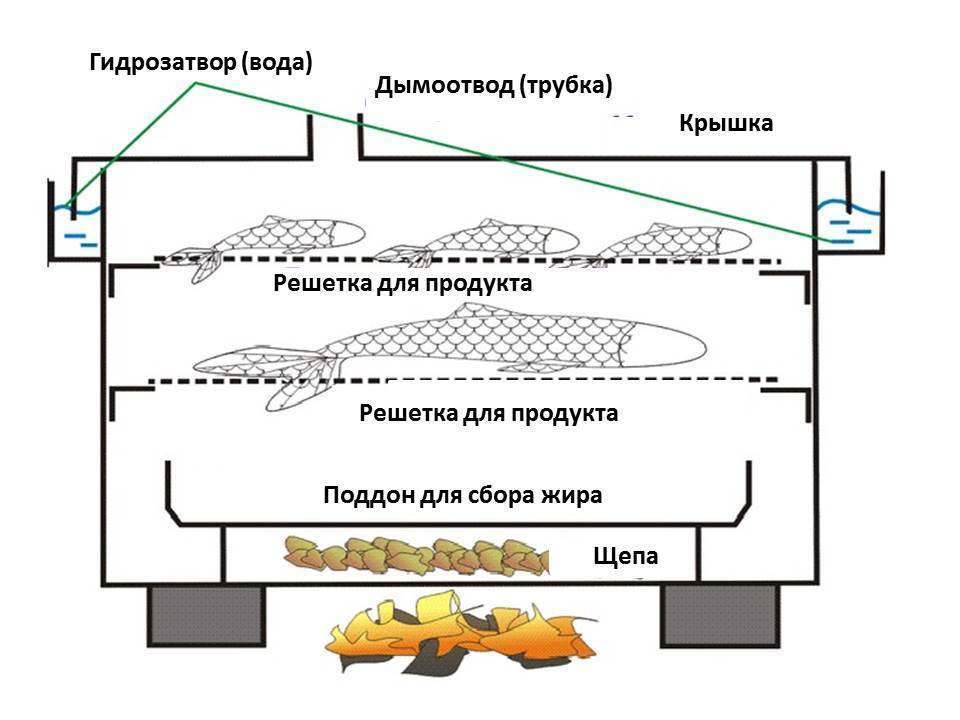

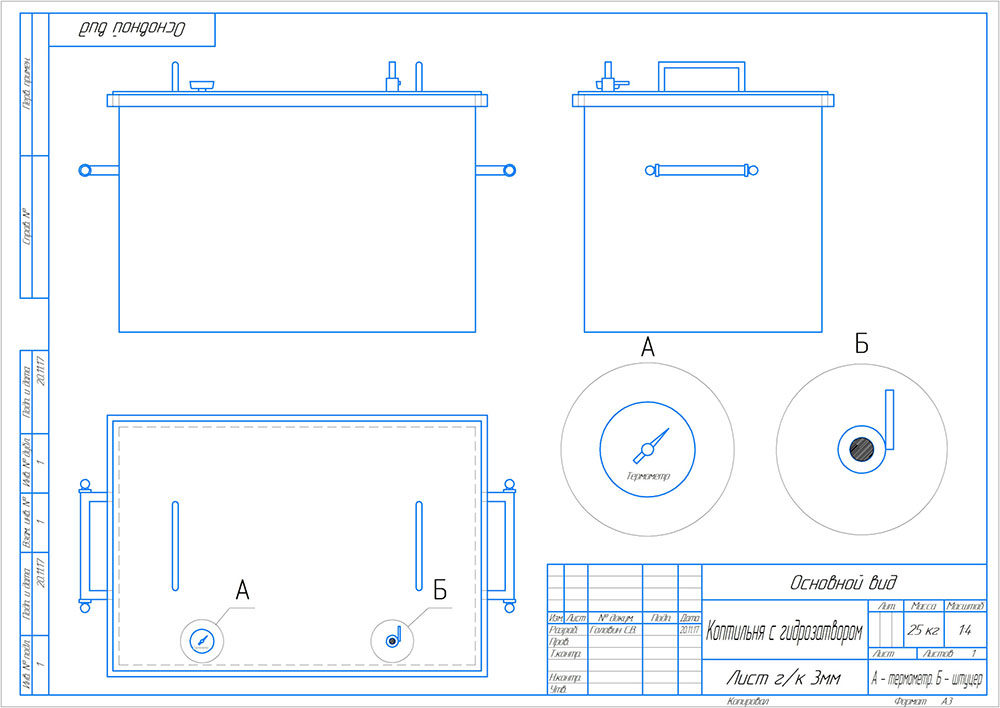

С гидрозатвором
Коптильню с гидрозатвором можно приобрести в магазине или изготовить из подручных материалов своими руками. С помощью такой установки коптить продукты можно даже на собственной кухне: гидрозатвор наполняется водой, которая препятствует выходу дыма в помещение. Размеры такого устройства, как правило, не очень большие.
Из газового баллона
Коптильня горячего копчения своими руками из газового баллона требует немного сноровки и соблюдения правил безопасности при работе с газовыми устройствами.
Коптильня из газового баллона
Предварительные работы:
- выпуск газа;
- удаление газолина;
- наполнение водой для промывки;
- удаление вентиля
исполняются вне дома (на любом пустыре). Убедившись в полном отсутствии газа внутри баллона, его можно привести домой и продолжить устройство агрегата. Первым делом вырезается дверь и к ней привариваются петли. Затем следует убрать половину днища и соединить его трубой с топкой. К верней части (где располагался вентиль) приваривается труба для выхода дыма. Внутри баллона ставится решетка для укладки на нее сырых продуктов.
Мангал с коптильней
Это вид коптильни можно отнести к стационарным, если строить из кирпича. Для этого следует тщательно изучить чертеж и строить, придерживаясь все главных параметров. А можно к имеющемуся в доме железному мангалу пристроить бочку, сделать в ней дверь и установить две-три решетки для сырых продуктов. Размеры бочки зависят полностью от размеров мангала. В таком мангале можно одновременно коптить и готовить что-нибудь вкусненькое.
Холодная коптилка своими руками: конструктивные особенности
Устройство, которое позволяет приготовить разнообразные продукты холодным способом, включает в себя длинную трубу. Такая конструктивная особенность делает пищу менее вредной, так как проходящие по трубке газы успевают полностью перегореть. В результате этого канцерогены, которые содержатся в дыму, оседают на стенках длинной трубы, не причиняя вреда пище.

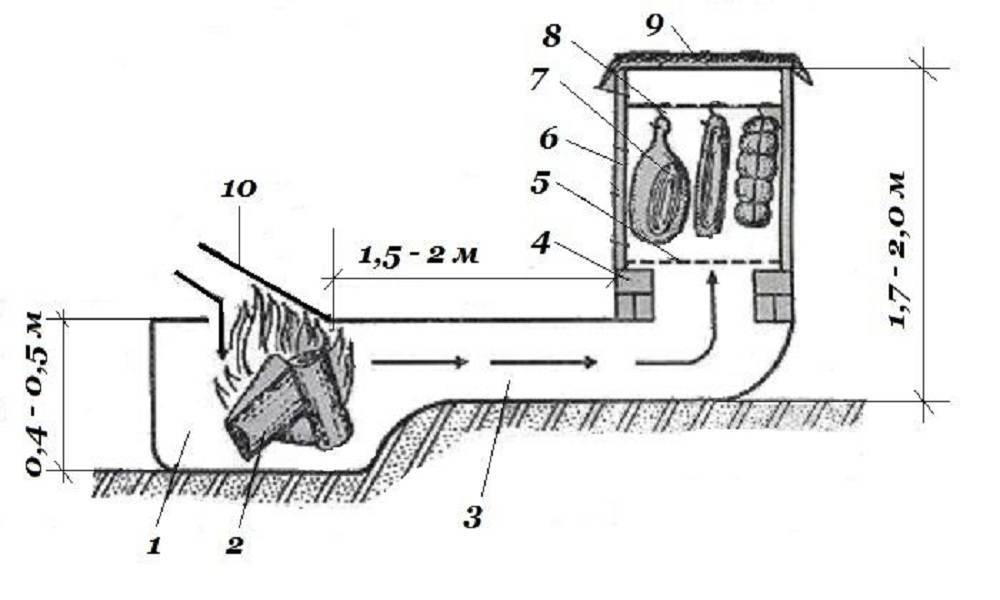

Коптильня холодного копчения состоит из трех основных блоков: топки, коптильной камеры и соединяющего их дымохода
Мясо, подвергшееся холодной обработке, имеет продолжительный срок годности. В среднем оно хранится 2 месяца. Этот показатель зависит от того, какое мясо было приготовлено, от его объема и т. п. Самодельные коптилки условно подразделяются на три части:
- топку;
- коптильную камеру;
- дымоходную трубку.
Фото коптильни такого типа помогут разобраться в ее конструкции быстрее. Для того чтобы соорудить топку, могут быть использованы разные материалы. Для этих целей отлично подходят кирпич, бетонные блоки и листы оцинкованной стали. В этом резервуаре должен располагаться зольник.
Топку для коптильни можно сложить из блоков, кирпича или сварить из металла
Холодный метод копчения чаще всего используется в коптильнях для рыбы. Своими руками сделать такой агрегат не так сложно. Все, что для этого требуется, – это иметь необходимый набор инструментов и следовать инструкции.
Важно запомнить, что во время розжига щепы или любого другого материала выделяется едкий дым. Чтобы обезопасить продукт от него, нужно установить специальную заслонку. В большинстве случаев ее делают в виде крышки топочного бункера
Она выполняет очень важную разграничивающую функцию и может, в зависимости от своего положения, регулировать направление движения дыма
В большинстве случаев ее делают в виде крышки топочного бункера. Она выполняет очень важную разграничивающую функцию и может, в зависимости от своего положения, регулировать направление движения дыма.
Как сделать коптильню для рыбы и мяса холодного типа?
Основой для самодельной коптилки такого типа чаще всего служит старая металлическая бочка. Ее конструкция идеально подходит для холодного копчения. Но при желании камеру можно выполнить практически из любого материала, подходящего по конструкции. Это связано с небольшой температурой внутри устройства, которая не требует организации пожароустойчивых элементов.
Специалисты не советуют конструировать коптильню из материалов, имеющих пористое строение. Они будут впитывать дым, а затем и влагу, что приведет к накоплению осадка с неприятным запахом. Рекомендованный материал для изготовления устройства – нержавеющая сталь. Именно по этой причине лучшим вариантом является использование обычной бочки. Коптильня из нее конструируется своими руками очень просто.

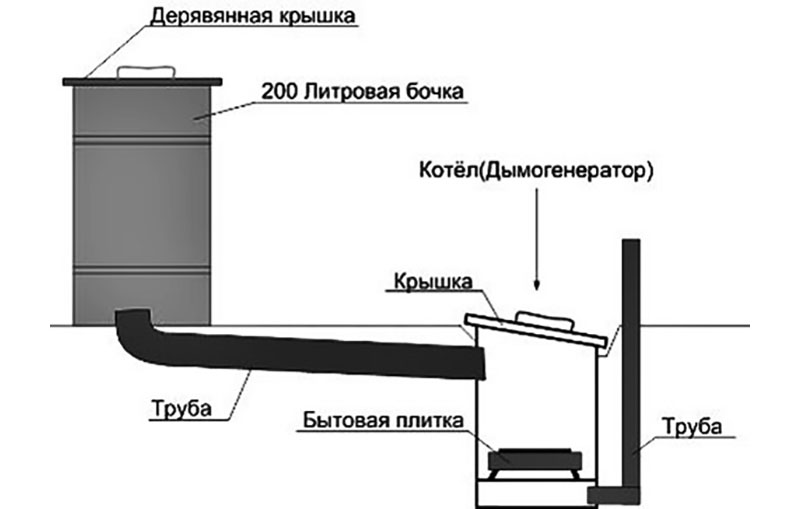

Чертеж с вариантом выполнения коптилки для холодного копчения
В дне бочки необходимо сделать отверстие, соответствующее показателю сечения дымоходной трубки. Через него в резервуар будет поступать дым, необходимый для процедуры копчения. В верхней части бочки нужно разместить держатели для продуктов. Их можно сделать из простых металлических прутьев или обычной проволоки. А также популярностью пользуется металлическая сетка, на которую выкладывается мясо или рыба.
Нормальный процесс копчения требует задержки дыма внутри камеры. Специалисты рекомендуют использовать для этого мешковину (влажную). Помимо задержки дыма, она будет впитывать в себя лишнюю влагу. Подобным образом организовывается крышка для коптильни своими руками. Фото готовых конструкций помогут вам вникнуть в этот процесс быстрее.
Один из ключевых моментов самостоятельной сборки коптильни – обустройство дымоходной трубки. Ее тоже не рекомендуется собирать из пористых материалов. Желательно приобрести металлическую трубу, однако при ее использовании нужно запомнить, что она требует профилактических очисток, так как очень быстро накапливает сажу на внутренних стенках.
Холодное копчение занимает значительно больше времени по сравнению с горячим
Оптимальным вариантом является дымоход, установленный в земле. Но такая конструкция чаще всего является одноразовой. Именно поэтому ее часто используют охотники и рыболовы.
Для копчения пищи не следует применять щепу или дрова, содержащие смолы, то есть смолянистые породы деревьев: сосна и ель. А также нельзя использовать древесину, которая при сгорании выделяет деготь (береза и клен). Для копчения продуктов питания лучше всего подходят такие породы деревьев, как дуб, яблоня, вишня.

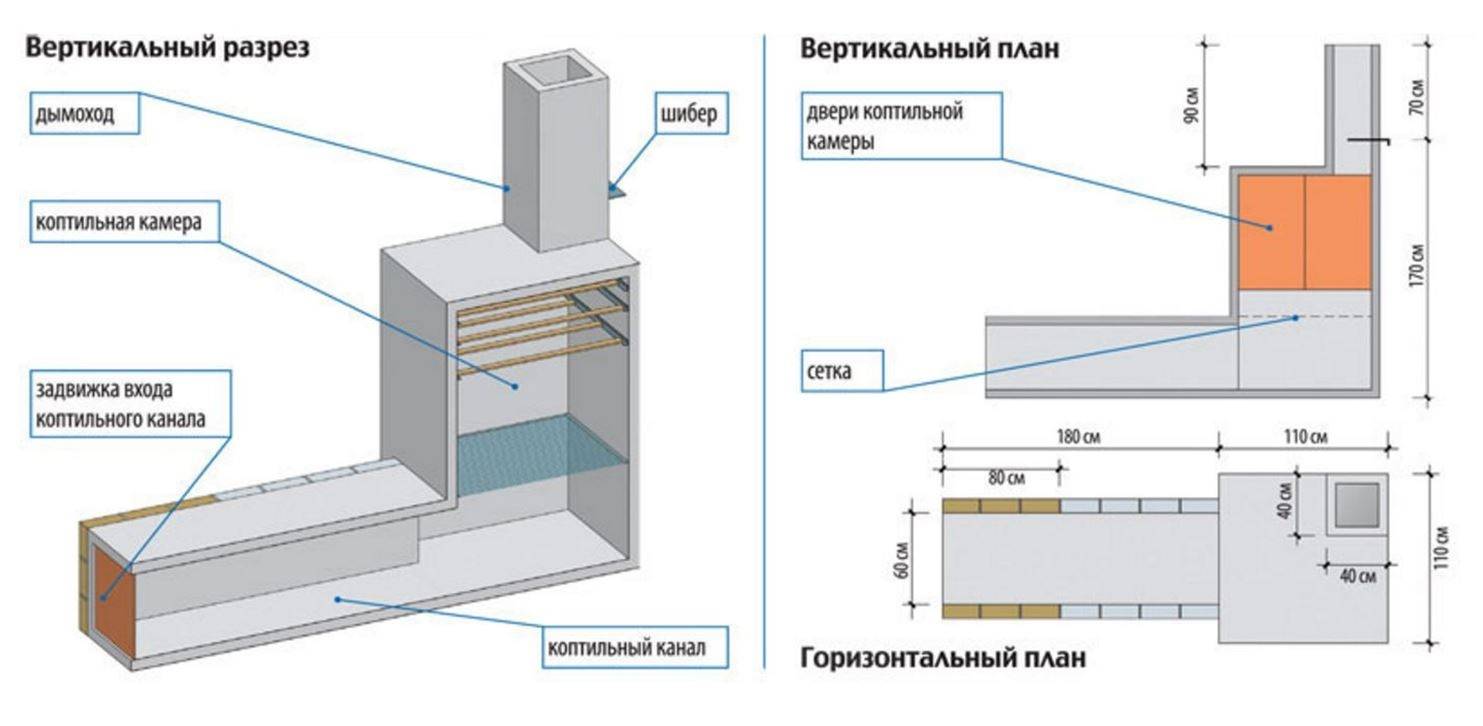

Как сделать несложную коптилку из кирпича своими руками
Простая кирпичная коптильня возводится на небольшом фундаменте из стандартного кирпича с последующей декоративной отделкой. Дымоход изготавливается из железной либо асбестовой трубы. Расстояние составляет полтора метра от камеры до топки. Обустраивать несложную кирпичную коптильню можно без специального подбора места.
Мини коптилка из подручных материалов
Для несложной коптилки холодного копчения под коптильную камеру закладывается фундамент, который заливается монолитным слоем. В яму глубиной в 40 сантиметров засыпаются гравий с песком, затем укладывается армирующая сетка и заливается бетон.
При выкапывании ямы под фундамент, сразу производится ров для дымохода. В землю закладывается труба, кирпичный короб. После заливки фундамента можно приниматься за обустройство топки. Топка может быть изготовлена из железного ящика или кирпича с задвижкой. Ящик герметично совмещается с дымоходом.
Несложная кирпичная коптилка своими руками
Когда фундамент устоялся, можно начинать выкладывать стены камеры. Её можно делать в полкирпича, с внешним декором или уступами для будущих полок. В кладку закладываются поперечные прутья для крюков. Простая коптильня оборудуется защитной крышкой. Для этого подойдёт каркас из дерева с куском мешковины, которая будет увлажняться в процессе копчения. Сверху камеры можно поставить металлический съёмный мангал.
Как быстро сделать несложную коптильню для дачи
Если заливание фундамента при возведении простой коптильни не предусматривается, можно организовать столбики из бетона и железную объёмную бочку. В зависимости от затрат на изготовление коптилки, зависит ее долговечность. Если около камеры организовать две топки, можно соорудить устройство и для холодного и для горячего копчения. Используются они попеременно.
Несложная самодельная коптильня
Коптилка для дачи устанавливается в отдалении от дома на возвышенности. На место для костра укладывается лист металла. С двух сторон для оборудования жаровни выкладываются кирпичные столбики или ставятся из бетона. Сверху ставится железный короб с полочками, поддоном, задвижкой либо крышкой сбоку. Сверху закладываются и вынимаются продукты. Поддон предназначается для закладки опилок. При нагревании они будут выделять дым и коптить продукцию. Такую коптилку можно перевозить и устанавливать на природе.
Мини коптилка простая для дачи
Для более простого оборудования, можно применить старый холодильник, деревянный, железный ящик, бочка. При желании, можно коптить продукты даже на мангале. Берётся отрезок трубы либо бочка, укладывается боком на мангал. Внутри устанавливается решётка, выкладывается продукция. На дно бочки насыпаются опилки. Бочка закрывается, разжигается огонь.
Смотрите видео: Мини-коптильня. Как быстро закоптить ребрышки
Если на рыбалке, охоте или в походе захотелось копчёностей, берутся брёвна либо камни. Создаётся аналог топки, укладываются нарубленные дрова, жжётся довольно много углей. Затем всё накрывается свежими ветками, травой, наверху выкладываются подготовленные продукты. На угли насыпаются опилки. Продукты время от времени переворачиваются.
Без профессиональной коптилки можно организовать комнатку между растущих по бокам деревьев. Она ограждается брезентовым материалом, одеялами, ветками с листьями. Угли из древесины, вода, опилки и герметичность — это главные требования для проведения копчения. Процесс может растягиваться на несколько дней. Главное — не забывать добавлять опилки и менять продукцию для готовки.
Несложная коптильня из нержавейки
Разновидностей мини и несложных коптилок из кирпича и подручных материалов достаточно много. Выбирайте самостоятельно подходящий вариант для дачи, который вы сможете сделать своими руками. – это практичное устройство для вашей семьи.
Для любителей копченых деликатесов из рыбы и мяса, коптильня со средних веков занимала первое место. Сегодня преимущества коптильни своими руками на дачном участке или рядом с частным домом очевидны – рыба и мясо приобретают оригинальный вкус, а по сравнению с магазинными аналогами за качество и свежесть продукции всегда можно поручиться.
Несложно найти информацию о том, как построить коптильню из подручных материалов, но кирпичный вариант будет служить более продолжительное время, для постройки такого сооружения не потребуется особых навыков и средств, главное – старательность и терпение. Если соблюдать инструкцию, уже в ближайшее время можно радовать близких и друзей ароматными копченостями.
Заключительные соображения
При постройке домашней коптильни отталкивайтесь от ваших нужд. Если вы планируете готовить часто и много, выбирайте вариант подороже и побольше, на него уйдёт много времени, но зато вы получите уникальное сооружение, которое нельзя купить в магазинах. Домашний вариант устройства намного практичнее, чем готовое приспособление.
Не забывайте, что при строительстве необходим определённый навык, иначе у вас возникнет множество трудностей и незапланированных затрат, так как придётся часто менять повреждённый материал.
Но при правильном подходе к работе вы сможете избежать неисправностей и сэкономите на цене материала, при этом сохранив его качество.
Изготовление
В магазинах продаются аппараты для окуривания мяса, однако если вам не хочется тратиться, мы дадим советы, чтобы вы знали, как сделать коптильню в домашних условиях.
Изготовление такой конструкции станет интересным и увлекательным занятием, ведь есть немало вариантов и способов. Аппарат делают из различных материалов. Мы предлагаем рассмотреть самые простые варианты.
Из бочки или ведра
Сделайте коптильню из железной бочки: это решение наиболее доступное. Для начала отрежьте днище емкости, закрепите на ней решетку (или арматурные прутья) на 2-х уровнях.
Внизу поставьте поддон. В самом верху на крюках подвешивают продукты. Чтобы сделать коптильню, подойдет ведро из металла. Вставьте внутрь 2 нержавеющие решетки.
Одну из них ставят на расстоянии 10 см над дном, а другую – 5 см выше от другой сетки. На днище ведра насыпьте до 2 см щепок. На решетку уложите птицу или рыбу. Теперь накройте мини-коптильню крышкой и поставьте на огонь.
В ведре можно окуривать продукты: они будут готовы 15 мин. спустя после того, как появится дым. Уберите ведро с отрытого огня и подождите, пока оно остынет.
Такая конструкция работает без электричества, так что она хорошо подойдет для выездов на природу или вечерних пикников на даче. При этом вы сможете сэкономить электроэнергию.
Ведро не займет много места. Однако коптильня, установленная на огонь, может быть опасна при неправильной эксплуатации.
Если вы будете неправильно ей пользоваться, то можете получить ожог или травму. Не прикасайтесь к ведру или бочке, когда горит огонь, поскольку металл быстро накаляется.

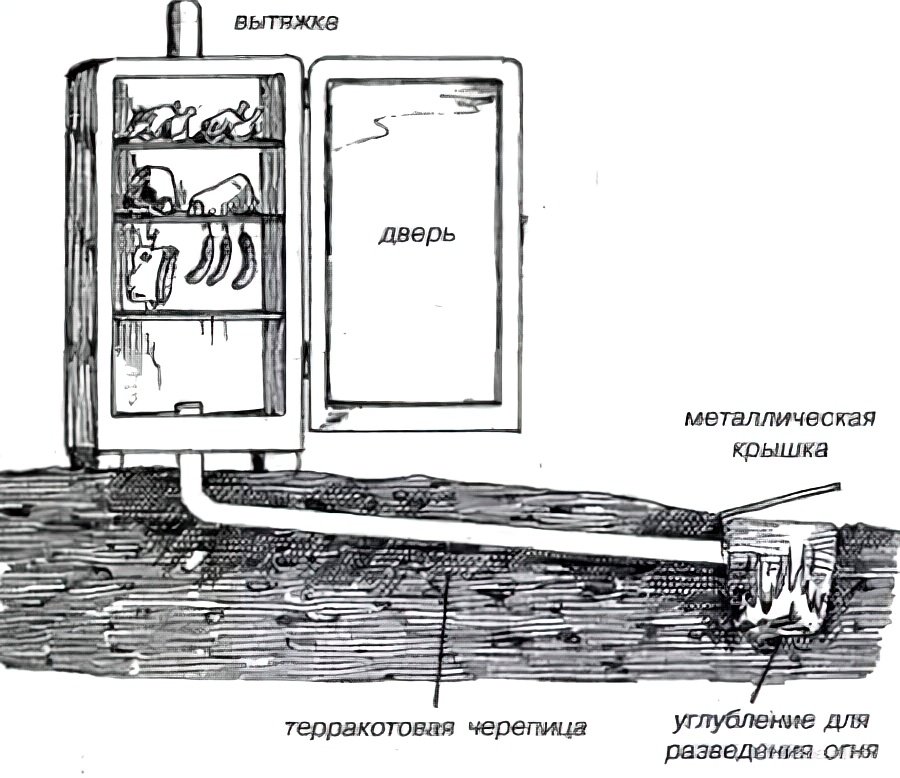

Из старого холодильника
Часто люди отвозят старую бытовую технику на дачу. Холодильники ставят в сараях или хозяйственных кладовых и хранят в них разную мелочь. Однако из них получаются практичные коптильные установки.
Мастера дают советы о том, как сделать коптильню своими руками из холодильника. Выньте все, что есть внутри и оставьте саму основу с дверцей. Вверху проделайте отверстие, куда будет выходить дым.
На стенках с внутренней стороны холодильника закрепите 9 уголков (по два на каждом уровне).
На 2-х уровнях в верхней части закрепите решетки, повесьте крючки и планочки. Зафиксируйте уголки внизу, чтобы закрепить поддон для стекающего жира. В другой поддон закладывают опилки.
Коптильня горячего копчения будет сделана своими руками и готова к работе, когда вы поставите электроплиту. Плиту устанавливают в нижней части холодильной камеры, а на нее – емкость со стружками. Плотно закройте дверцу, чтобы воздух не поступал в середину.
Из нержавеющей стали
Чтобы сделать надежную коптильную камеру, выберите прочный металл – нержавеющую сталь. С виду такая конструкция похожа на короб. Во внутренней части приваривают уголки для двух металлических решеток.
Коптилки этого типа туристы могут брать в поход. Для окуривания возьмите мелкие поленья деревьев лиственных пород либо стружки.
Уложите кусочки сала или дичи на сетку, затем закройте короб и закрепите над огнем. Первая порция будет готова через 20 мин.
Из кирпича
Такую стационарную коптильню устанавливают на приусадебных участках. Найдите место для гостевой зоны в своем саду и подготовьте площадку для ее установки.
Параметры камеры вы определяете сами. Как и в других случаях, выберите дерево для окуривания. Чтобы жечь дрова в стационарной конструкции устанавливают печку-буржуйку, ее устанавливают снаружи, а не в самой камере.
Затем устанавливают трубу между печкой и коптильной. Когда вы будете проводить строительные работы, следуйте инструкции, спросите совета у мастера.
Достаньте рабочие перчатки, проверьте, исправны ли инструменты, в каком состоянии находятся материалы. Будьте осторожны при использовании коптильни, учтите рекомендации.
