Этап ІІІ. Установка чердачного перекрытия
Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали. Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.
А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.
Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам.
Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.
Вальмовая крыша своими руками
Сложность конструкции и всевозможные затруднения во время монтажа вам под силу, придерживаясь общепринятых нормативов и правил, вы сможете возвести вальмовую крышу своими руками.
Разметка крыши
Во время разметки перекрытия под основные элементы (несущие) стропильного каркаса необходимо знать основные моменты и нюансы:
- Конек крыши – основная несущая деталь системы. Ее нужно располагать по центру здания.
- Диагональные ребра жесткости – основной силовой элемент системы. Изготавливается из бруса того же сечения, что и коньковая балка. Один край соединяется с коньком, а второй рай выпускается за габариты дома.
- Рядовые стропила стыкуются с коньком одним краем, второй конец выводится в уровень с накосными ребрами жесткости с точкой опоры на внешние стены.
- В конструкции вальмы не используют промежуточные ребра, стыкующиеся с коньком.
- Рядовые стропила, не зависимо от их длины закрепляются под одним углом.
Важно: При определении соотношения вальм к длинам скатов точность расчетов и правильно выполненный чертеж играют главную роль.goes here
- По перекрытию крайнего этажа выполняется разметка оси здания.
- Размечается 1/2 толщины конькового бруса, и находим место расположения первого компонента стропильного каркаса.
- Место промежуточного ребра определяется путем приложения размерной рейки к размеченной линии, а другой к боковой стене.
- Установив один край бруса на наружный угол простенка, а второй – на свес определяют длину выступа ребер.
- Положение следующей детали находится после приложения рейки к краю торцевой стены. Местоположение отмечается меткой.
- Операции повторить в остальных углах. После этого определятся расположения концов коньковой балки и центральных ребер.
Коэффициенты пропорций
Коэффициенты пропорций угловых и центральных стропил к величине наклона крыши определены строительными нормами
При расчете длины стропил применение таблицы коэффициентов обеспечивает точность результатов до миллиметров.
Примеры расчетов
- При помощи рейки находим проекцию стропила на перекрытие. Длина умножается на коэффициент подходящий под угол наклона вашей крыши.
- Длина стропила измеряется от посадочного места на коньке до посадочного места крепления опоры.
- Длина свеса определяется через теорему Пифагора.
Расчет углового стропила:
- Из угла дома откладывается длина стропила.
- Проекция равна результату умножения длины рядовых ребер возведенных в квадрат.
- Результат вычисления перемножается на табличный коэффициент и в итоге определяем истинную длину ребра.
Этапы работ
- Выполняется нижняя обвязка системы (мауэрлат) на гидроизоляционный слой. Закрепляется при помощи шпилек.
- Нанесение разметки на обвязку.
- Монтаж вертикальных брусьев для монтажа конька. Закрепляется через укосины.
- Устанавливается и закрепляется коньковый брус.
- Монтируются угловые ребра.
- Затем возводятся промежуточные ребра. Крепятся к коньку и накосным брусьям.
- Все стропила закрепляются через пазы (врубку). Дополнительно закрепляются металлическими уголками и стяжками.
- Центральные брусья устанавливаются через каждые 600 мм.
- Мауэрлат и угловые стропила соединяются при помощи нарожников. Их установка осуществляется под углом 90° к доске конька.
Вентиляция вальмовой крыши
Советы по осуществлению вентиляции:
- В ветровой подшивке выполняется вход потоков воздуха.
- Выход осуществляется через отверстия возле конька.
- В случаи деревянной подшивки между досками оставляются промежутки 3 -5 мм.
- При пластиковом варианте подшивки материал должен быть перфорированный.
Информация

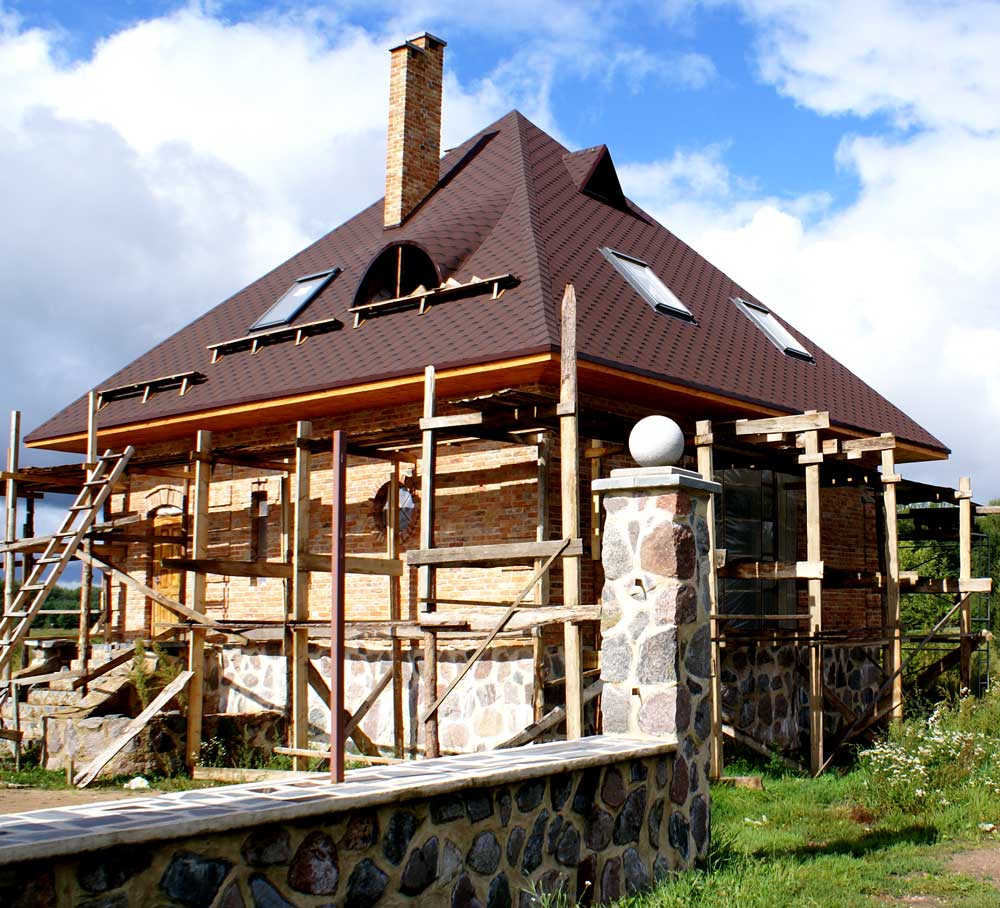

Вальмовая крыша имеет высокие эксплуатационные характеристики и сложную конструкцию, однако благодаря онлайн калькулятору произвести ее расчет сможет каждый домовладелец. Наш калькулятор достоверно рассчитает конструкцию вальмовой четырехскатной крыши. По результатам вычислений формируется 2D чертеж крыши и выполняется 3D визуализация.
Вальмовая крыша имеет 4 ската и 4 ребра (диагональных стропил). Торцевые скаты имеют треугольную форму от конька до карниза, и называются вальмами. Данная конструкция несколько сложнее обычных двухскатных крыш, но обладает достаточно оригинальным дизайном. Полувальмовая крыша отличается тем, что скаты по своей длине меньше и не доходят до карниза.
Для вальмовой конструкции подходят практически все популярные виды кровельных материалов, а их выбор чаще всего зависит от личных предпочтений и эксплуатационных характеристик самого материала.
Вальмовая крыша имеет четыре ската – торцовые в форме треугольников и боковые в виде трапеции. Скаты расположены под одинаковым углом к основанию. Их бока соединяются вальмами (наклонными ребрами), а верхушки – коньком. По периметру дома укладывают мауэлрат, на который опираются стропила. Вальмовая четырехскатная крыша имеет карнизный свес, в зависимости от ваших предпочтений
Достоинства и недостатки вальмовой крыши
Хоть расчет вальмовой крыши сложный, это одна из самых популярных конструкций для частного дома. Она имеет ряд преимуществ:
- Обтекаемость кровельного покрытия;
- Жесткость конструкции;
- Отсутствие фронтонов
Вальмовая крыша также имеет ряд недостатков:
- Сложность расчетов и установки крыши;
- Большой отхода материала (особенно МЧ).
Таким образом, достоинств больше, а онлайн калькулятор с чертежами крыши в деталях поможет в ее расчёте.
Специфика работы калькулятора расчета вальмовой крыши
Наш калькулятор сделает моментальный расчет стропильной системы вальмовой крыши – длину и количество стропил (в том числе диагональных), длину конька. От домовладельца требуется ввести лишь начальные параметры: длину и ширину дома, скат кровли, высоту. Хочется отметить, что ширину доски для стропил нужно выбирать исходя из нагрузок, как от ветровых и снега, так и от массы самого материала для кровли. Если вы делаете теплую крышу, то расстояние между стропил, должно соответствовать ширине утеплителя, чтоб избавиться от подрезок и не тратить материал.
Обрешётка
Доска для обрешётки обычно используется толщиной 30 мм. Ширина может быть разная, для металлочерепицы с шагом 35 см в соответствии с длиной продольной оси модуля МЧ «Монтеррей» оптимальная ширина доски – 100мм, для других типов покрытий, шаг и ширина доски может быть разной. Не забывайте, что на обрешётку для мягкой кровли, поверх будет класться ОСП или фанера сплошным ковром.
При устройстве теплой крыши необходимы:
- Утеплитель толщиной 100 мм, но лучше 150-200 мм.
- Гидроизоляция, пароизоляция;
- Контробрешетка толщиной не менее 30 мм.
Как вы уже поняли, рассчитать вальмовую крышу на онлайн калькуляторе очень легко, даже обладая совсем слабыми знаниями в строительстве. Основные конструктивные особенности вальмовой крыши схожи с геометрией школьной программы, по этому давайте считать вместе.
Монтаж обрешетки
При устройстве обрешетки следует учитывать плотность ее настила, сечение выбранной доски и последовательность создания гидро- и теплоизоляционного слоя. Это отдельные большие темы, требующие всестороннего освещения, поэтому в рамках данной статьи следует учесть:
расположение досок или планок обрешетки на углах кровли (по диагональным стропилам) должно совпадать;
количество, сечение и способ установки обрешетки зависит от выбора кровельного материала и изолирующих слоев;
устройству обрешетки следует уделять не меньшее внимание, чем монтажу стропильных конструкций.
Что нужно знать до начала работы?
Чтобы система в полной мере соответствовала всем выдвигаемым требованиям, запомните следующие рекомендации:
- промежуточные компоненты стропильной системы вальмовой кровли являются более крутыми, если сравнивать их с угловыми деталями, поэтому применяемые для обустройства промежуточных элементов доски должны иметь размер не меньше 5х15 см;
- крепление коротких элементов выполняется к угловым стропильным компонентам, а не к доске конька. Промежуточные доски нужно закреплять с таким же уклоном, как и короткие брусья;
- коньковую систему кровли и стропильные элементы нужно делать из одного и того же материала;
- промежуточные стропильные ноги фиксируются по краям доски конька. Они одновременно должны стыковаться с верхним концом обвязки и с коньковой доской;
- стропильные элементы и коньковый брус должны быть равнозначной толщины. Только при соблюдении этого правила можно рассчитывать на надежность и прочность кровельной системы. Если какие-либо стропила будут более тонкими, через время каркас кровли деформируется и целостность системы серьезно нарушится;
- вальмовая кровельная система может быть почти любой высоты. Однако при обустройстве чересчур низкой кровли необходимо использовать дополнительные опоры;
- для обеспечения максимально длительного срока эксплуатации вальмовой крыши для ее обустройства необходимо использовать тщательно высушенный и качественный брус хвойных пород. Перед сборкой конструкции все деревянные компоненты подлежат обязательной обработке антисептической пропиткой.
Как сделать четырехскатную крышу дома своими руками?
Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.
Схема стропильной системы четырехскатной вальмовой крыши
Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.
Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.
Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.
Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.
Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате
Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:
- монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
- установка центральных стропил;
- монтаж угловых стропил, которые крепятся к диагональным брусьям;
- установка затяжки, которая используется для закрепления ног у конька;
- монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
- установка подкосов, которые закрепляются на стропильной ноге и ригеле;
- монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.
Схема устройства стропильной системы четырехскатной вальмовой крыши
После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.
Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.
Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов
Монтаж кровельного пирога
Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:
- пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
- теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
- гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
- обрешетки в виде досок, к которым монтируется кровельное покрытие.
Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов
Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.
Расчет угла наклона скатов и длины стропил
Значение наклона кровли подбирается исходя из климатических условий региона строительства. Четырехскатные вальмовые крыши без мансарды под углом 15–25° целесообразно устраивать на местности с сильными ветрами
Следует принять во внимание требования производителей кровельных материалов. Для каждого вида есть допустимые минимальные углы скатов по отношению к плоскости перекрытия
Высота конька рассчитывается по формулам, применимым к прямоугольным треугольникам в тригонометрии. В некоторых случаях выбирается сначала подходящая отметка верхней точки четырехскатной вальмовой крыши с чертежа, а затем уже вычисляется угол, под которым будут монтироваться скаты. В формуле а – является высотой конька, b – половиной ширины дома из плана. Исходя из величин а и b, по таблицам Брадиса для tg и ctg вычисляется угол наклона или высота конька.
Определить длину стропильной ноги L можно, имея значение пролета, отметку верхней точки крыши или угла наклона по двум формулам. Если известна высота конька: L=L1+L2.
Меньший угол наклона характерен большой длиной стропил.
Разновидности, типы и виды
Разновидности вальмовых крыш:
- Классическая четырехскатная. Диагональные планки под треугольные фронтоны опираются на балку конька. Свесы кровли находятся на одной отметке по высоте. Скаты на чертежах имеют форму равнобедренных треугольников и трапеций.
- Шатровая четырехскатная. Каркас представляет собой правильную пирамиду с квадратным основанием. Диагональные стропила сходятся в одной точке. Балка конька отсутствует. Скаты «состоят» из четырех треугольников. Шатровую вальмовую крышу делают для равных по длине стен дома. Всю нагрузку от кровли, осадков и ветра принимают на себя диагональные и центральные опорные балки. Расчет, чертеж и монтаж такой конструкции сделать сложно.
- Полувальмовая. Различают два подвида такой крыши: датскую и голландскую. В первом варианте пара скатов над входом в дом и сзади него представляют собой сложные шести- или восьмиугольники на чертеже. Вальмы по бокам усекаются сверху и упираются в миниатюрные фронтоны.
Голландская полувальмовая крыша более практична, чем датская, так как под ней размещается полноценный мансардный этаж. Потолок скошен с двух сторон, а не с четырех. Скаты имеют разную высоту, вальмы обрезаны снизу. Привлекательным внешним видом отличаются голландские крыши с эркером и мансардными окнами.
Существуют ломаные вальмовые четырехскатные крыши. Скаты в них имеют разные геометрические формы и расходятся под углами 10–60°. Ломаные вальмовые крыши есть у многих дворцов и поместий. Конструкция позволяет использовать пространство мансарды под жилые комнаты. Однако составление чертежа, расчет и возведение ломаной вальмовой крыши – сложная задача.
Особенности
Крыша, про которую идет речь, сконструирована своеобразно. Больший скат используется на любой крыше, но короткий делает такую конструкцию достойной внимания.
Если пробовать составить схему вальмовой кровельной конструкции самостоятельно, нужно пользоваться разметочной рейкой и таблицами Пифагора.
Опорой для стропил крыши вальмового типа служит так называемый «мауэрлат» и коньковые балки.
Состав кровельного «скелета» следующий:
- Опорное основание (мауэрлат). Изготавливается из бруса 100х150 мм либо 150х150 мм. Это зависит от конструкционных особенностей дома. Крепеж мауэрлата в горизонтали обеспечивается четырьмя укосинами, которые придают всей структуре жёсткость. Мауэрлат изготавливают из толстого бруса и крепят к верхнему торцу стены с помощью шпильки либо нагеля.
- Стойки устанавливают вдоль центральной оси перекрытий по их длинным сторонам и укрепляют с помощью временных подпорок. Впоследствии к ним крепят коньковые брусы. Высоту их выбирают в зависимости от углов наклона ската. Соответственно, стойки тем выше, чем меньше углы между стропильными ногами.
- Коньковый брус – это верхние горизонтальные перекладины, которые лежат на стойке и служат в качестве опор стропил. Коньковые брусы крепят к стойке, они служат опорами основного стропила.
- Основное стропило имеет опору на мауэрлате и коньковом брусе и закреплено на них специальными стальными оцинкованными пластинами.
- Диагональное, или накосное стропило идет от конца коньковых брусов к углу зданий. Временное крепление стойки убирают, когда все диагональные стропила установлены.
- Нарожник крепится снизу к мауэрлату, а сверху – к накосным стропилам. Используются как продолжение плоскости основного ската. Имеют промежуточные расстояния, как и между стропилом.
- Шпренгель. Идёт от укосины мауэрлата к диагональному стропилу и обеспечивает усиление кровли.
- Подкос. Нужен для усиления сопротивляемости кровли ветру. Теоретически устанавливается с наветренной стороны (от «розы ветров»). Практически же подкос используется с любой стороны.
- Обрешётки. Выполняются внутри по стропильной ноге и определяют базу кровельного «пирога». Конструкции стропильных систем включают некоторые важные элементы со строго определёнными функциями для каждого.
Монтаж мауэрлата
Мауэрлат – основание на которое устанавливают крышу. Мауэрлат необходим для того, чтобы распределять вес крыши по периметру несущих перегородок. Чаще всего для его изготовления используют брус из древесины твердых пород. Чем тяжелее и сложнее устройство крыши, тем больше должно быть сечение мауэрлата. В большинстве случаев подойдет брус из сосны, размер которого 150х150 мм или больше. Мауэрлат устанавливают перед тем, как построить дом, в следующем порядке:
Нанесение разметки вальмовой кровли
- Отмеряют и отпиливают брус необходимой длины. В углах мауэрлат соединяется между собой «в лапу». Чтобы выпилить пазу под крепление, нужно нанести разметку.
- На верхнем ряду кладки сооружают опалубку из досок и заливают вязким бетоном, в который вставляют шпили из металла для крепления мауэрлатного бруса.
- После застывания бетона, нужно создать гидроизоляционный слой между ним и мауэрлатом. Для этого на бетон можно нанести битумную мастику или выстелить поверхность стяжки рубероидом.
- Обработать брус антисептическим препаратом, антипиреном глубокого проникновения и влагозащитным лаком.
- Разметить и просверлить в мауэрлате отверстия под металлически шпильки.
- Насадить брус на шпильки и крепко затянуть анкерными болтами.
Конструкция вальмовой крыши
Вне зависимости от разновидности кровли, все виды имеют одинаковые элементы стропильной системы вальмовой крыши:
Схема расположения конькового бруса в стропильной системе вальмовой крышиконьковая опорная балка или коньковый брус – используется для классической вальмовой крыши, выполняет функцию несущего элемента, к которому крепятся диагональные стропила;
Схема расположения диагонального (бокового) стропила вальмовой крышидиагональное стропило (боковое, ребро, накосное или угловое стропило) – более длинная стропильная нога, которая присоединяется к торцу конькового бруса под острым углом, формируя одну из сторон треугольника;
Схема расположения центрального стропила вальмовой крышицентральное стропило – доски, одинаковой длины, которые примыкают к коньковой балке и формируют края трапециевидного ската крыши. Между ними располагаются промежуточные стропила;
Схема расположения промежуточного стропила вальмовой крышипромежуточное или рядовое стропило – формирует плоскость трапециевидного ската, расстояние между ними определяет прогон стропильной системы;
Схема расположения нарожника вальмовой крышинарожник или короткое стропило – конструктивный элемент, который крепится на диагональное стропило, формируют треугольный свес и угловые части трапеций.
Как запилить стропила вальмовой крыши
Скаты вальмовой крыши могут располагаться с разным уклоном, но такая система сложна как для расчета, так и реализации. Гораздо проще построить равноугольную крышу, где все скаты имеют одинаковый угол наклона.
В равноуклонных вальмовых крышах проекции диагональных стропил пересекаются с мауэрлатом под углом 45°. Это существенно облегчает запил торцов укороченных стропил, поскольку горизонтальный угол уже известен. Основные стропила всегда перпендикулярны мауэрлату, поэтому их обработка ничем не отличается от двускатных систем.
Чтобы правильно запилить нарожники с первого раза, нужно точно выдержать 4 параметра:
- длину до мм;
- вертикальный угол уклона стропил (измеряется с помощью угольника или рассчитывается по геометрическим формулам);
- горизонтальный угол (определяется по отношению к диагональной балке).
Для измерения уклона ската можно воспользоваться приложением на смартфоне. Достаточно совместить его с осью стропила, программа вычислит этот угол.
Теперь нужно подготовить шаблоны для верхнего и нижнего запила. Поскольку стропила примыкают к диагональной балке симметрично, второй шаблон вырезается зеркально.
Если углы разные, то прирезка доски производится по месту. Размечается положение стропила на мауэрлате и диагональной балке с принятым шагом. В нижней части делается зарез, чтобы посадить стропила на мауэрлат.
Верх нарожника прикладывается к диагональной балке, приблизительно запиливается по ее плоскости. Путем доработки пилой за несколько запилов достигается плотное соединение двух деталей. По этому резу на доске изготавливается шаблон и используется уже для запила остальных укороченных стропил.
