Как кабель канал: как крепить к бетонной стене и потолку? Советы

Устройство и преимущества

Кабель-канал представляют собой конструкцию, состоящую из 2 частей:

• основания;
• крышки.

Профиль собранной конструкции может быть прямоугольным, треугольным, закругленным. Основание всегда плоское, т.к. монтируется на ровную поверхность, чаще всего на стене. Внутри может иметь перегородки, которые позволяют разделять проводники различного назначения и облегчают их укладку. Крышка вставляется в специальные пазы основания и надежно соединяется с ним. Такая конструкция позволяет быстро сделать демонтаж или нарастить сеть при ее модернизации.

Материалом для изготовления изделий служат:

• металл (сталь холоднокатаная или оцинкованная, алюминий);
• пластик (чаще всего поливинилхлорид –ПВХ).

Кабель канал изготовленный из ПВХ и металлический профиль

Для монтажа трассы различной конфигурации электромонтажные короба снабжаются специальными аксессуарами (заглушками, переходами, стыкам и т .д.). Это позволяет углы, стыки, различные переходы и отводы выполнить в эстетическом плане красиво, что позволят не портить интерьер. Аксессуары совместимы с определенным типом короба, подбираются в зависимости от пути прокладки открытой проводки. Выпускаются отечественными и зарубежными производителями разных типоразмеров в широкой цветовой гамме с различной степенью защиты (от IP00 до IP44).

К основным преимуществам относят:

• простоту монтажа и демонтажа;
• возможность прокладывать проводники по трассе, имеющей сложную конфигурацию;
• легкий доступ к проводникам;
• защиту проводов и кабелей от возгорания, повреждений, влаги, грызунов и др. негативных факторов;
• возможность установки прямо на поверхность изделия выключателей и розеток;
• большой ассортимент выпускаемых изделий, что дает возможность подобрать под конкретные нужды.

Виды кабель каналов

Промышленность строительных материалов выпускает широкий ассортимент кабельных каналов. Среди них нужно отметить 7 видов конструкций:

• настенные ПВХ короба жёсткого типа;
• мягкие виниловые кабель каналы;
• стальные оцинкованные и алюминиевые короба;
• гофра;
• напольные каналы – плинтусы;
• потолочные карнизы – галтели;
• подвижные цепные кабельные каналы.

Настенные ПВХ короба жёсткого типа

Это популярные конструкции. Продольные края короба и крышки с пазами и выступами образуют замковую систему. После укладки кабелей и проводов канал защёлкивается наружной панелью.

Жёсткие ПВХ кабель каналы

ПВХ короба выпускают как с односторонней, так и двухсторонней защёлкивающейся панелью. Двухсторонняя система гораздо надёжнее. В продажу кабель каналы поступают в виде двухметровых полос. К ним предлагают приобрести угловую фурнитуру. Это детали, закрывающие внутренние и внешние углы кабельной трассы.

Для прокладки трассы кабель каналов потребуются следующие инструменты и материалы:

1. Линейка и рулетка;
2. Маркер или карандаш;
3. Лазерный уровень;
4. Перфоратор;
5. Молоток;
6. Пила-ножовка или угловая машинка с пильным диском;
7. Кабель каналы;
8. Угловая фурнитура;
9. Дюбели.

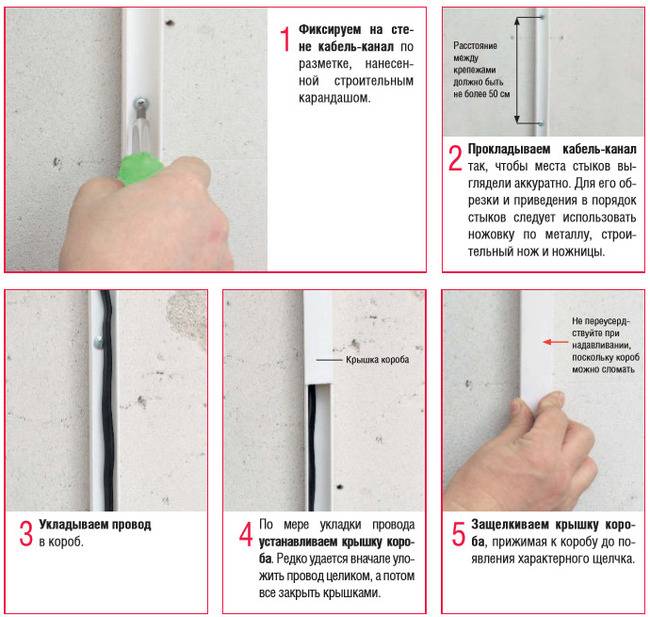

Установка ПВХ коробов

Монтаж ПВХ кабель каналов происходит поэтапно. Действия выполняют последовательно:

1. На стенах делают разметку кабельной трассы, используя карандаш, линейку и рулетку;
2. Лазерным уровнем контролируют горизонт и вертикаль разметки;
3. Пилой или угловой машинкой нарезают полосы коробов на нужные монтажные отрезки;
4. Прикладывая отрезок короба по линии разметки, просверливают перфоратором сквозь пластик отверстия в стене. Отверстия делают на расстоянии 300-400 мм друг от друга, в зависимости от массивности проводки. На углах поворотов расстояния между ближайшими отверстиями уменьшают вдвое;
5. В отверстия молотком забивают дюбели, чтобы прикрепить каналы к бетонным стенам. В короба укладывают электропроводку;

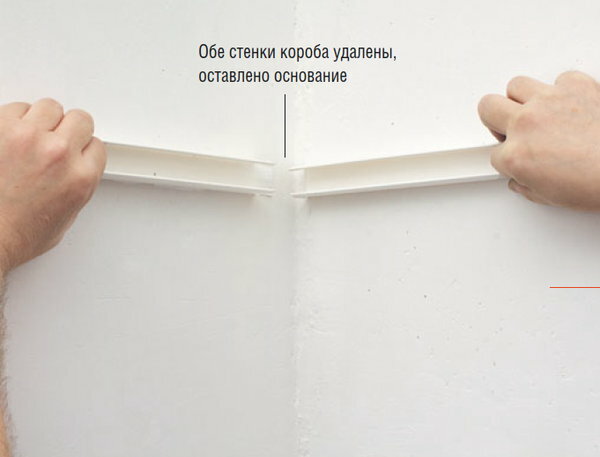

6. Углы поворотов закрывают фурнитурными крышками;
7. На короба устанавливают верхнюю панель, защёлкивая замки;
8. Удаляют пыль и грязь с поверхности защитных конструкций.

Важно! Если нужно провести кабель из комнаты в смежное помещение, тогда через короб сверлят сквозное отверстие в перегородке. Со стороны смежной комнаты устанавливают на той же высоте от пола кабель канал. Отверстие выходит наружу этого канала

Кабель выводят через проём в смежное помещение

Отверстие выходит наружу этого канала. Кабель выводят через проём в смежное помещение.

Мягкие виниловые кабель каналы

Короба из этого материала стали изготавливать сравнительно недавно. Благодаря своей гибкости, короб легко огибает внутренние и внешние углы.

Виниловые изделия не нуждаются в установке дополнительной угловой и другой фурнитуры. Крепёж каналов к стене производят таким же образом, что и установку жёстких ПВХ изделий. Замковая система легко фиксируются и в то же время обеспечивает прочное соединение короба с крышкой.

Виниловый гибкий кабель канал

Кабель каналы из гибкого материала удобно применять не только в технических и подсобных помещениях, но и в жилых комнатах.

Стальные оцинкованные и алюминиевые короба

По своей конструкции металлические кабель каналы мало чем отличаются от ПВХ изделий. Металл – более прочный и долговечный материал, чем пластик.

Обратите внимание! Электротехнические короба из металла гораздо надёжнее, но и значительно дороже пластиковых изделий

Гофра

Крепление кабель канала к стене из гофры производят специальными клипсами. По разметке с помощью перфоратора делают отверстия. Через монтажный проём клипсы в отверстие забивают дюбель. Гибкий шланг защёлкивается скобами клипс. Гофрированные трубы бывают разного диаметра и могут вмещать довольно большое количество проводов одновременно.

Специальные распределительные коробки делят провода на разные направления, уложенные в другие гофрированные оболочки. Гибкие кабель каналы применяют в подсобных, технических помещениях и цехах.

Дополнительная информация. Достоинством гибких коробов является то, что установка кабель канала из гофры позволяет производить замену одного кабеля или нескольких проводов, не нарушая положения остальных коммуникаций.

Напольные каналы – плинтусы

В конце прошлого века в продаже появились универсальные конструкции плинтусов. Внутреннее пространство пластиковых изделий стали использовать в качестве кабель каналов.

Плинтус с каналом для кабеля

В продаже можно встретить различные по цвету и строению напольные изделия с внутренними каналами для прокладки кабелей. В основном внутреннее пространство напольных карнизов используют для размещения телевизионного или интернет кабеля.

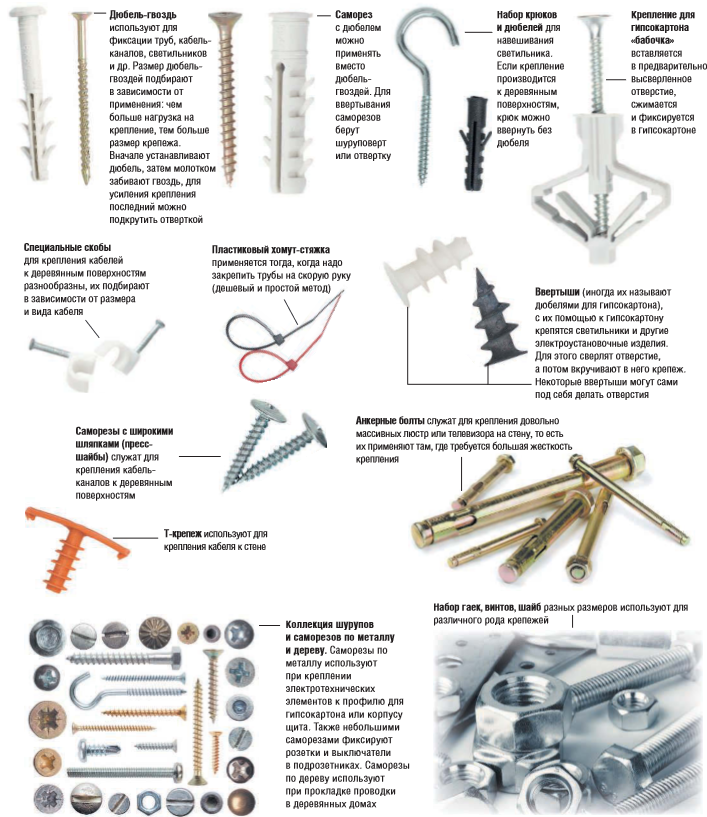

Способы крепления

Несмотря на всю универсальность кабельных коробов, потребуется выполнить правильный монтаж элементов. Для этого существуют различные варианты. Выбор конкретного зависит от типа поверхности, на которую планируется устанавливать короба. Далее представлены распространенные варианты крепления кабельных каналов.

Саморезы

Указанный вариант фиксации используется на поверхностях из дерева или гипсокартона. Крепеж осуществляется саморезами по дереву, длиной в 40 мм. При этом необходимо учитывать количество и сечение прокладываемых проводов. От этого фактора зависит периодичность расположения саморезов. Как правило, достаточно выдерживать шаг в пределах от 40 до 50 см. Для ускорения монтажа лучше использовать шуруповерт.

Крепление плинтуса с кабель-каналом саморезами

Дюбель-гвозди

Данный способ актуален для бетонных и кирпичных стен, которые встречаются в квартирах и частных домовладениях. Для этого потребуется перфоратор с шестимиллиметровым буром и дюбель-гвозди. Шаг установки фиксирующих элементов должен составлять 45 см. При этом рекомендуется сначала проделать отверстия в пластиковом коробе, а после переноса точек крепления на стену просверлить в ней отверстия с помощью перфоратора.

Дюбель-гвозди для плинтусов и пластиковых коробов

«Клопы»

Использование «клопов» является наилучшим вариантом крепежа кабельных каналов на алюминиевый профиль или металлическую поверхность толщиной не более 2 мм. «Клопы» — это саморезы по металлу, которые комплектуются пресс-шайбой. Их вкручивание не требует предварительной подготовки поверхности, но лучше применить шуруповерт.

Саморезы с пресс-шайбой и сверлом

Жидкие гвозди

Крепить короба для прокладки электропроводки без сверления допускается в крайних случаях, когда невозможно применить любой из ранее представленных вариантов. Такие ситуации наблюдаются при выполнении монтажа кабель-канала на металлическую поверхность толщиной более 2 мм или на плитку в санузле. Как правило, жидкие гвозди используются в виде вспомогательного крепежного элемента.

Клей жидкие гвозди для пластиковых панелей

Как закрепить кабель канал на бетонную стену

Во время строительства дома монтаж электропроводки производится скрытым способом, под штукатурку. Полная замена электрической разводки, как правило, производится во время капитального ремонта. В этом случае в стене делаются штробы, в которые и укладывается провод.

Но как быть, когда нет возможности или желания заниматься пыльным штроблением стен? Или нужно подключить недавно установленный мощный электроприбор, например, водонагреватель? В этом случае многие выбирают открытый способ прокладки электропроводки, а крепление к стене осуществляется при помощи кабель канала.

Открытая проводка в пластиковых трубах

Короба КК обеспечивают защиту кабельной системы от механических повреждений, однако они не в состоянии обезопасить уложенные провода от влаги или мелкой пыли. Если требования к обеспечению пыле,- и влагозащиты электропроводки достаточно высоки, то тогда предпочтительнее применить трубы из ПВХ. По сравнению с металлическими аналогами, использование ПВХ труб для электропроводки создает следующие преимущества:

• более низкую смету расходов, благодаря сравнительно дешевым расценкам на пластиковые трубы и низкой трудоемкости монтажных работ;
• малый вес пластиковой продукции;
• высокие электроизоляционные качества;
• химическую инертность к коррозии и воздействию химических веществ в составе отделочных материалов;
• отсутствие конденсата при перепаде температур.

Для крепления ПВХ труб на стенах и потолке применяют монтажные клипсы.

Пошаговый монтаж

Пошаговая технология монтажа электропроводки:

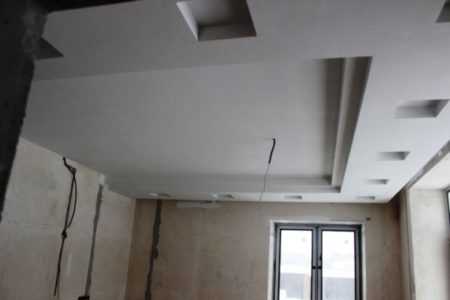

1. Подготовка

Первоначально На потолке устанавливают профильную конструкцию, но ГКЛ пока не крепят. Это станет заключительным этапом монтажа

Сейчас важно определиться, как проложить кабель: непосредственно по потолочной поверхности или по стенам. Лучшим вариантом считается монтировать провод по потолку, а затем спустить к электрическим элементам: выключателям, светильникам, розеткам. Опускать его следует строго вертикально, чтобы в дальнейшем не искать место его расположения

Предварительно составляют схему, как располагается проводка, и отмечают на ней все электрические точки и расположение распределительной коробки. Затем останется только перенести схему на потолок и стены

Опускать его следует строго вертикально, чтобы в дальнейшем не искать место его расположения. Предварительно составляют схему, как располагается проводка, и отмечают на ней все электрические точки и расположение распределительной коробки. Затем останется только перенести схему на потолок и стены.

Прокладка провода под конструкцией

1. Выбор подходящего материала

Приобретайте провод негорючий ВВГ, он подойдет, даже если выполняется монтаж в деревянном доме под гипсокартонным подвесным строением самостоятельно. Гофрированную трубу покупайте по сечению приобретенного кабеля. Возьмите клипсы, на которые крепится гофра, и дюбели для фиксации клипс. Для электропровода потребуются распределительные коробки, электрические розетки, подрозетники, выключатели, под листы гипсокартона и клеммные колодки, чтобы провода соединить. Из инструмента надо обзавестись дрелью с фрезой, чтобы выполнить штробление.

1. Монтаж распределительной коробки

По заранее приготовленной схеме в каждом отдельном помещении устанавливают коробки. Для этого фиксируют деталь к поверхности при помощи саморезов.

Установка коробки

1. Прокладка электропроводки

Подготовив все материалы и инструмент, начинают установку электропроводки. Первоначально закрепляют клипсы по намеченным точкам на стенах с интервалом приблизительно 35–40 сантиметров.

Если нет в наличии специальных клипс, подойдут хомуты из пластика. В этом случае заранее сделайте подходящие по размеру отверстия или приобретите перфорированный металлический профиль.

Теперь, начиная от распределительной коробки, кабель проводят ко всем электрическим точкам

Выполнить этот процесс нетрудно, важно запомнить, где заканчивается провод

Проводка на клипсах

1. Подключение к электричеству

Последний этап при укладке электропровода под гипсокартонными листами – это подключение к электрическим точкам. Дрелью с насадкой выполняют отверстия по намеченной схеме, чтобы установить подрозетники. Если расчет произведен правильно, после выполнения этой операции провод будет лежать в правильном месте.

Монтаж подрозетника

Чтобы установить чашечку под розетки, сначала вырезают в нижней части отверстие, чтобы вывести провод наружу и уложить его в приготовленную канавку. Слева и справа есть винты, которые подтягивают, пока лапки не зафиксируют корпус в канавке. Подключить непосредственно розетки или выключатели смогут даже непрофессионалы.

Как крепить кабель канал к бетонной стене?

Электротехнический короб – оптимальное решение для организации проводки в банях. Проложить электросеть в строении из бруса или бревна скрытым способом слишком дорого и сложно.

Однако строгим регламентом ПУЭ запрещен открытый монтаж силового кабеля в помещениях с характерным для них парообразованием и с высоким содержанием влаги. Проще, дешевле и удобнее установить короба, совмещающие плюсы проводки открытого и закрытого типа.

С установкой данных защитных приспособлений без проблем справится любой домашний мастер. Никаких затруднений не возникнет, если будущий исполнитель узнает, как крепить кабель канал и как правильно проложить в нем провод.

Электротехнические короба представляют собой простейшую конструкцию, выполненную из оцинкованного стального сплава, алюминия или из прочного, не поддерживающего горение пластика. Основной их элемент двухметровый профиль с П-образным сечением, который предстоит прикрепить к стене. В него укладывают силовой кабель и слаботочные провода, затем закрывают крышкой. Вот, собственно, и все дела.

Но у простейшего на первый взгляд процесса есть несколько важных нюансов. Их то и следует выяснить самостоятельному мастеру, чтобы результат не требовал доработок или глобальных переделок.

К семейству электротехнических коробов, применяемых в организации электропроводки по открытой схеме, относятся:

• настенные кабель каналы с односторонним или двухсторонним замком;
• напольный плинтус с секциями для проводов, преимущественно слаботочных;
• потолочный аналог предшественника;
• напольные системы с защитой от механического воздействия;
• лотки и гофоротрубы, используемые в основном для устройства проводки в подсобных помещениях и на внешних сторонах стен.

Т.к. условия эксплуатации обязывают во главу выбора ставить практичность, напольные варианты рассматривать не имеет смысла даже для обустройства комнат отдыха в банях.

На примеры оформления комнаты отдыха в бане можно посмотреть здесь: https://stroy-banya.com/otdelka_interier/komnata-otdyxa-v-bane.html

Из эстетических соображений оставим мысли о проводке в гофротрубе и в лотках для наружных работ.

Рассмотрим самую распространенную разновидность прокладки кабеля в настенном канале из пластика. Это наиболее дешевые и простые в обработке короба, не требующие от исполнителя мастерских навыков и особых знаний.

Какой кабель канал нужен владельцу бани?

Для организации электропроводки открытого типа выпускают сейчас обширный диапазон различных по форме, габаритам и цвету изделий. Преобладают в продаже демократичные белые пластиковые короба длиной от 2х м с вариациями в пару-тройку десятков см.

У желающих подобрать продукцию точно в тон деревянным стенам есть шанс купить каналы необходимого цвета. Имеются в магазинах комплексные системы с полным набором аксессуаров для формирования сети любой степени сложности. Есть мини-каналы без дополнительных приспособлений, облегчающих монтаж.

Резку кабель каналов по требующимся покупателю размерам в магазинах не выполняют. Готовить отрезки к монтажу магистрали нужно будет самостоятельно. Запастись нужно будет ножовкой по металлу, лучше болгаркой. Потребуется стусло для разрезания заготовок под углом.

Выбор определяет цель работы:

• если задача заключается в установке дополнительного выключателя или розетки, достаточно приобрести накладную разновидность данного электроустановочного изделия и купить к ней один мини-канал;
• если электрификация бани будет производиться с нуля, есть смысл купить частично или полностью комплекс каналов с аксессуарами: угловыми и Т-образными разводными элементами, заглушками, приспособлениями для устройства розеток, распределительных коробок, выключателей и др.;
• если планируется собственноручно устроить несложную цепь с прокладкой кабеля в недорогих пластиковых коробах, нужно предварительно составить схему, подсчитать метраж каналов и запастись аксессуарами той же марки.

Покупатели комплексной системы вместе с приятным приобретением получат подробную инструкцию об установке основных и дополнительных элементов для состыковки их в единую магистраль.

Домашним умельцам, принявшим решение использовать мини-короба для организации электропроводки, инструкцию не предложат. Им-то и пригодится статья о том, каким образом осуществляется прокладка кабель канала и какие правила требуется соблюдать.

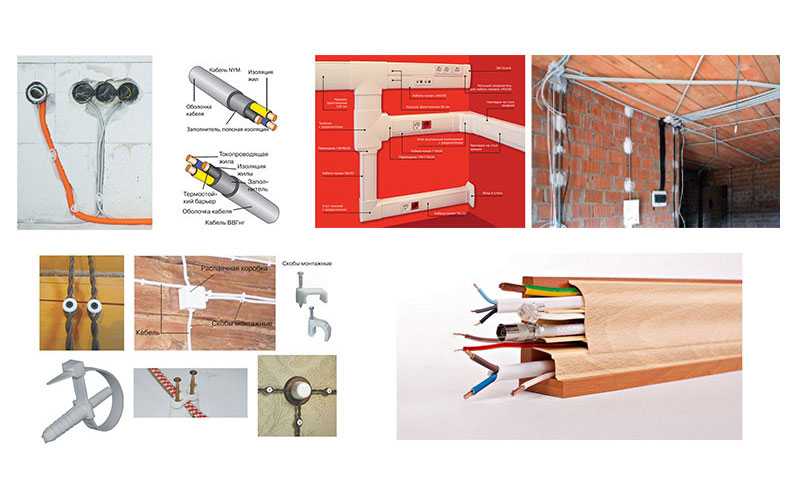

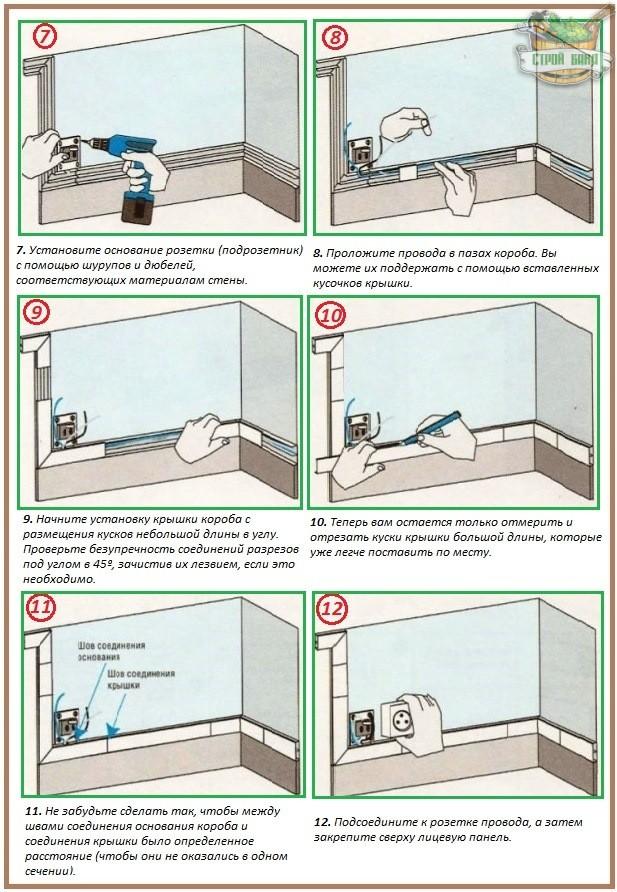

Устройство проводки в кабель канале

К реализации любой идеи, а уж тем более такой ответственной, как электрификация бани, следует подготовиться. Нужно заранее все продумать, предусмотреть и, естественно, распределить этапы работ.

Особенности применения

Выбор технологии зависит от стройматериала стен, сечения и количества кабелей, условий эксплуатации, напряжения в сети – 220 В или 380 В. Каждый крепежный элемент имеет нюансы применения, которые следует учитывать при проведении монтажных работ:

• «Бабочки», «зонтики», крепежи со сверлом и другие элементы с широкой серединой или торцом подходят для прикрепления к тонким и пористым материалам – гипсокартону, пеноблоку, древесно-стружечной плите.
• Саморезы разных видов используются для фиксации к гипсовым, деревянным и другим плотным основаниям.
• Дюбеля с пластинами или хомутами применяются, если конструкцию нужно закрепить к кирпичной или бетонной поверхности.

Как закрепить кабель канал — основные способы!

Кабель каналы — это пластиковые или металлические короба для скрытой или открытой укладки проводов и кабелей. Могут использоваться как на улице, так и внутри помещений. Называют их еще кабельными лотками и коробами, иногда добавляют слово «элеткротехнический».

Состоят из корпуса и крышки. Сечение в основном имеют прямоугольное и квадратное, но есть и другие, более специфические. Корпус может быть цельнолитым, может — перфорированным. Перфорированные корпуса нужны редко, для лучшей вентиляции и более быстрого охлаждения. В этой статье ми поговорим о том, как крепить кабель канал к своей стене в доме.

Крепление кабель канала к стене с помощью саморезов.

Если Вы решили выполнить монтаж кабельного канала в деревянном доме либо квартире с гипсокартонными перегородками, то установку нужно производить специальными саморезами по дереву. Шаг крепления зависит от того, какая нагрузка будет происходить на пластиковый короб, а точнее – сколько проводов нужно протянуть внутри, и какое у них сечение.

Как правило, чтобы надежно закрепить кабельный канал на деревянной стене либо гипсокартоне, достаточно прикрутить саморезы через каждые 40-50 см. Если стены неровные, лучше уменьшить шаг крепления, это позволит скрыть все дефекты и зазоры.

Не следует выбирать для установки кабельного канала слишком длинные саморезы. Чтобы надежно закрепить короб в стене, достаточно будет вкрутить крепежи длинной около 40 мм. Для вкручивания лучше всего пользоваться шуруповертом с крестовой битой.

Крепление кабель-канала на дюбель-гвозди.

Понадобятся такие инструменты:

• Перфоратор.
• Дюбель-гвозди.
• Острый нож.
• Уровень и карандаш.
• Отвёртка.

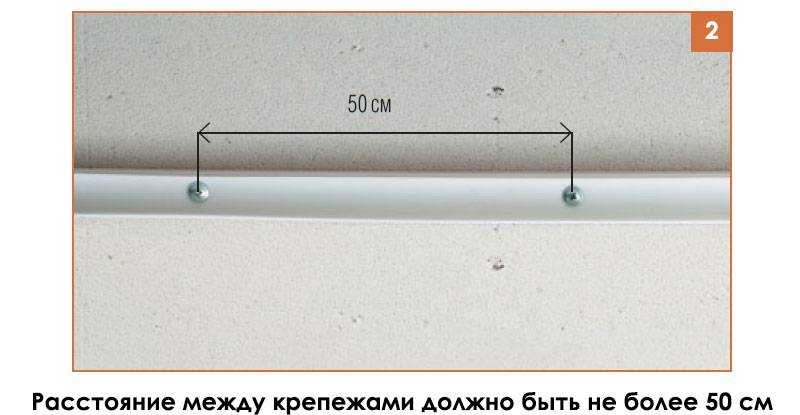

Для начала отведите на стене (потолке) ровную линию (для стен по уровню) и подготовьте к работе дюбель-гвозди, с которых нужно отрезать пластмассовую шляпку острым ножом. Делается это для того, чтобы канал плотно прилегал к стене. Мы будем использовать сверло по бетону диаметром 6 мм и, соответственно, дюбель-гвозди №6.

Далее прикладывайте к линии кабель-канал и пробивайте его перфоратором, углубляясь в стену на длину дюбеля. Вставляйте обрезанную пластмассовую вставку и прикручивайте отвёрткой дюбель-гвоздь до упора. Следующая точка крепления располагается в 40-50 см, крайняя в 5-7 см от края короба. Вставляете провод в канал и защёлкиваете крышку.

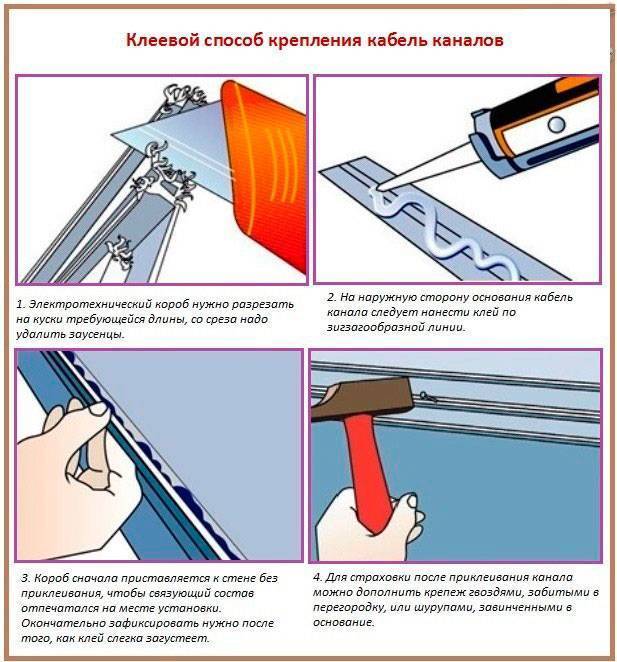

Как крепить кабель канал на клей (жидкие гвозди).

Крепление на клей не очень надежно, его используют там, где нельзя применить другие, например, для крепления на кафельную плитку. Можно комбинировать его с другими — с креплением саморезами или дюбель — гвоздями.

Чтобы приклеить короб к стене, на него наносят клей зигзагообразной линией, затем прижимают к стене по разметке, чтобы клей отпечатался на поверхности, и убирают. Через несколько минут, когда жидкие гвозди немного схватятся (время зависит от конкретного вида клея, это можно прочитать в инструкции на упаковке), короб снова плотно прижимают к стене.

Помните, что демонтаж кабель канала, приклеенного к стене жидкими воздями, без повреждения покрытия или самого электрокороба невозможен. Укладывать кабель можно только после полного застывания клеящего состава.

Крепление кабель канала на металл.

Если возникла необходимость крепить кабель канал в металл, толщиной менее 2 мм либо алюминиевый профиль, то для крепления советуем Вам использовать саморезы по металлу, называемые также «клопами». Ничего сложного в установке электротехнического короба на металлическую поверхность нет, главное – выбрать хорошие саморезы и зарядить шуруповерт.

Классификация кабельных каналов.

В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.

Основные варианты кабельных каналов:

• Каналы на основе труб, дополнительно разделяемые на горизонтальные и вертикальные. К подобным каналам так же будут относиться субканалы. Достаточно часто встречается термин “кондуит” (conduit);
• Короба. ПУЭ, п. 2.1.10 определяет короб как закрытую полую конструкцию прямоугольного или другого сечения, предназначенную для прокладки в ней проводов и кабелей. Короба могут быть глухими или с открываемыми крышками, со сплошными и перфорированными стенками и крышками. Глухие короба должны иметь только сплошные стенки со всех сторон и не иметь крышек.

Открытая проводка в коробе

Это самый лучший способ монтажа. Открытой проводка считается только по технологии укладки. По внешнему виду она непривычна. Прокладку кабелей в каналах иногда называют полуоткрытой.

К преимуществам способа относятся:

• безопасная эксплуатация;
• компактные размеры конструкций;
• простота установки;
• универсальность применения;
• широкий ассортимент фурнитуры.

Расчет размера короба для кабеля

Перед покупкой материалов нужно начертить схему расположения конструкции в квартире с указанием типа каналов, длины каждой линии. После этого определить размеры всех лотков. При расчете длины короба учитывают количество и сечение проводов.

Берется во внимание дополнительный расход материала при оформлении углов или порче короба. Рекомендуется оставлять 10% запаса по ширине и протяженности. Его хватает для добавления 2–3 проводов среднего сечения

Его хватает для добавления 2–3 проводов среднего сечения.

От параметров короба зависит его цена. Согласно ПУЭ, заполненность канала с крышкой не должна превышать 40%. Для глухих лотков этот параметр составляет 30%.

Расчет минимальных размеров короба выполняют с помощью таблицы:

Вид короба	Односекционный	Двухсекционный	Трехсекционный
10х22	10х30	10х22	10х30	15х54	10х40
Сечение провода	Число кабелей в 1 секции
1,5	10	12	3	3	5	5	19	13	5	4	5
2,5	7	10	2	2	3	3	13	13	3	3	4
4	4	8	1	1	2	2	10	13	2	2	2
6	2	3	1	1	1	1	5	5	1	1	1

Каналы продаются в упаковках, различающихся количеством элементов и общей длиной. Для подсчета последней число изделий умножают на 2 м. Длина элемента стандартна, другие значения встречаются реже.
