Как подключить газовую плиту к баллону? Обзор

Как подключить газовый баллон к кухонной плите – фото

1.Упакованная газовая варочная панель ожидает установки.

2.Разметка проёма для установки газовой варочной панели.

3.Сверлим отверстия по углам проёма в столешнице…

4….и выпиливаем проем лобзиком.

5.Наносим силиконовый герметик на кромки проёма в столешнице.

6.Наклеиваем уплотнитель по периметру проёма.

7.Закрепляем варочную панель в столешнице.

8.Излишки уплотнительной ленты вокруг варочной панели обрезаем.

9.Замена форсунок газовых горелок.

11.Готовый шкаф для баллонов. В днище видны вентиляционные отверстия.

12.Забитые в грунт трубы станут частью фундамента и одновременно заземлением для шкафа.

13.Фундамент для баллонов оклеили керамогранитом с широкими зазорами для вентиляции и вывели проводник заземления.

14.Шкаф для газовых баллонов установлен на фундамент.

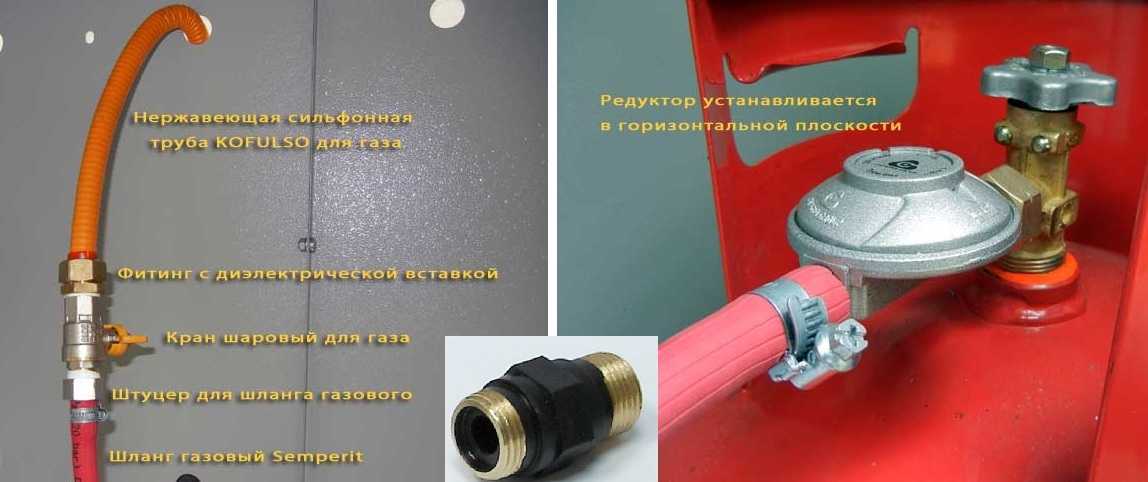

15.Ввод газопровода в дом и прокладка по стене. Использована сильфонная газовая труба Kofulso в полимерной оболочке.

16.Подключение отсекающего вентиля в газовом шкафу.

17.Бытовые газовые редукторы с резьбовым соединением. Слева — подделка неизвестного производителя. Справа — качественный редуктор европейского производства.

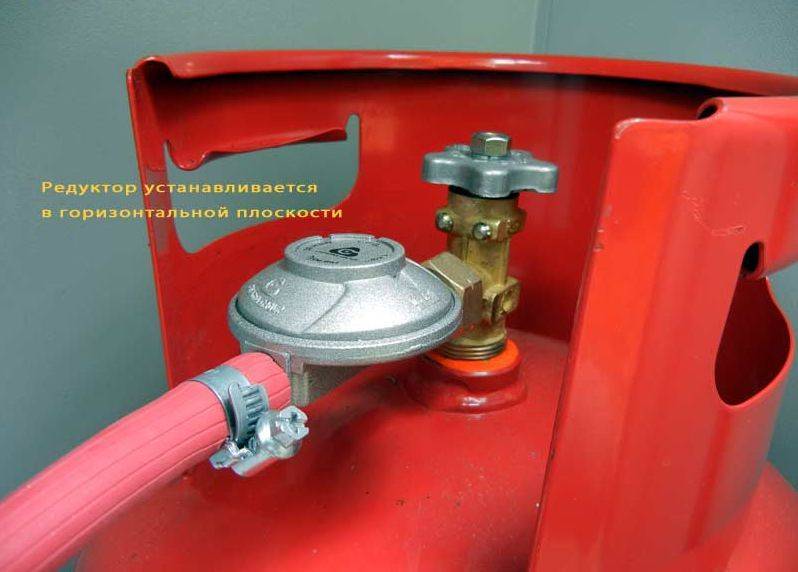

18. Газовый редуктор с подключённым газовым шлангом установлен на газовый баллон. Рабочее положение газового редуктора — строго горизонтальное!

Андрей Дачник Санкт – Петербург www.dom.dacha-dom.ru Фото автора

Как определить на глаз сколько весит живая свинья кабан Определить живой вес свиньи на…Самодельный “кондиционер” своими руками Холодок из баллона В жаркий летний…Африканская ваза своими руками «Африканская» ваза для зонтовКогда подруга…Ремонт зарядки шуруповерта своими руками Как отремонтировать зарядное устройство шуруповертаВ…Печь для казана своими руками – фото Печка для казана из газового…Арт-камень своим руками – фото Как украсить сад арт камнем…Чертежи сарая для постройки своими руками Многоцелевой сарай своими руками –…

Будем друзьями!

Регистрация: 13.01.08 Сообщения: 63 Благодарности: 2

Последнее редактирование модератором: 21.11.17

Регистрация: 16.07.08 Сообщения: 4.153 Благодарности: 7.091 Андрей Васильев Консультант раздела «Плодовый сад»

2.5 метра нормальное расстояние. (вентиляция должна присутствовать там, хотя наверняка по нормам балон должен быть на улице, это конечно безопаснее, в железном ящике). Есть специальный черный резиновый шланг для балонного газа, продается на стройрынках точно, сам покупал. В местах присоединения к панели и редуктору (он обязателен, Вы в курсе?) стянуть червячными хомутами (как в машине). Быстрее чем отвернуть рожковым ключем гайку на редукторе от одного балона и привернуть к другому (там кстати левая резьба) вряд ли возможно (поставить тройник на два балона, это больше соединений и менее надежно), да и куда быстрее? Вы же не каждый день будете их менять и вероятно не каждый месяц. Балонов лучше иметь два, один полный, второй используется, как только кончился газ, поменяли балоны и на заправку. Два типа заправок: — просто меняют балоны (могут быть плохо заправлены, с большим количеством конденсата и на пределе ресурса) — на газовой заправке желательно недалеко от дома, что бы в машине их долго не возить, мне лично стремно как то.

Когда не пользуетесь балоном, для самоуспокоения можно перекрывать газ.

Редуктор лучше железный брать и пару прокладок к нему дополнительно, они теряются периодически. Пластиковые редуктора дерьмовые.

Система на балонном газе простая и очень старая, ничего сложного, просто один раз проделать весь путь и все станет понятно.

Если панель для магистрального газа, то нужно менять форсунки в ней на более тонкие. Лет пять-семь назад, привез из Москвы старую газовую плиту и за неимением ничего под рукой, поставили из жигулевского карбюратора форсунки все до сих пор работает. Только не помню уже какие.

Немного о газовых баллонах

Обычно их делают из металла, но промышленность не стоит на месте — сегодня уже имеются в продаже специальные емкости из таких компонентов:

• очень удобны при эксплуатации, легкие, взрывобезопасные изделия из стекловолокнистых нитей с добавлением эпоксидной смолы;
• баллоны из симбиоза металла и композиционных материалов.

Такие емкости рассчитаны для вместимости 5—50 литров, на дачах их подключают к плитам, котлам газового отопления, коптильням, специальным установкам для приготовления гриля или барбекю. Заправлять баллоны следует только на специальных станциях, там же надо сливать изнутри конденсат. Надо помнить, что в 50-литровый баллон закачивается только 40 литров, поэтому и цена должна быть соответствующая.

Лучше, если подсоединение баллона с газом, так же как и подключение плиты к газопроводу будет выполнено специалистом газовой службы.

Что необходимо для установки и подключения

• газовая плита для дачи под баллон (настроенная на использование сжиженного газа);
• баллон с газом;
• редуктор;

Газовая плита для дачи под баллон: правила подключения при размещении баллона в помещении и за его пределами

Как выбрать газовую плиту уже понятно, с остальными составляющими сейчас разберемся. Сложного ничего, но есть особенности.

Материал и размер баллона

Сначала поговорим о материале, из которого баллон для сжиженного газа изготовлен. Еще недавно даже разговоров таких не было. Газовый баллон был исключительно металлически, причем из металла приличной толщины. Сейчас есть еще и композитные газовые баллоны (называют еще евробаллон) и они разрешены к использованию газовыми службами. Если есть возможность, купить лучше именно такие. Чем они лучше? Вот перечень их достоинств:

• Легче в 2 раза.
• Имеют плавкую вставку, которая предотвращает взрыв при перегреве/пожаре.
• Разрешены к перевозке в обычных машинах.
• Не накапливают статическое напряжение.

Баллоны для сжиженного бытового газа могут быть и композитными (полимерными)

Недостатков у полимерного баллона немного. Первый — он стоит в два-три раза больше металлического, зато переносить/перевозить его гораздо легче. Второй — при равном объеме по габаритам он больше металлического аналога.

Теперь о размере газовых баллонов. Чем больше объем газового баллона, тем продолжительнее период между заправками. Но, с другой стороны, баллоны большего объема имеют большие габариты и вес, переносить/перевозить их сложнее. К том же под маленький баллон проще найти место для установки.

В общем, тут выбор за вами. Тем более, что с появлением композитных появились они разных габаритов — высокие и узкие, низкие и широкие.

Редуктор

Зачем нужен редуктор на газовом баллоне? Он выполняет сразу несколько функций:

• Стабилизирует давление на выходе из баллона.
• Газ в баллоне находится под высоким давлением, для плиты оно должно быть ниже. Вот этим и занимается редуктор.
• Когда в баллоне газа остается мало — 5-10% — редуктор давление увеличивает.

Виды редукторов для газовых пропановых баллонов

Так что редуктор на газовом баллоне помогает повысить безопасность и стабилизирует работу плиты. Без него лучше плиту не подключать. В таком случае, чем больше вы откроете кран на плите, тем более мощный поток газа будет выходить. Кроме того, что это неэкономно, может создать ситуацию, когда баллон начнет прыгать. В общем, без редуктора лучше не эксплуатировать.

Обратите внимание, что для металлических и композитных баллонов используются редукторы разного типа. Потому, при покупке, уточняйте тип баллона и его объем. И главное — для работы с баллоном сжиженного газа нужен редуктор на пропан

И главное — для работы с баллоном сжиженного газа нужен редуктор на пропан.

Опасайтесь редукторов Китайского производства….

Если говорить о производителях, лучше брать российскую или европейскую продукцию. Китайские лучше обходит стороной. Даже те, которые прошли сертификацию, сделаны из очень тонкого металла и быстро выходят из строя (начинают травить). К тому же многие не выдерживают размеры штуцеров. При подключении это становится проблемой, так как шланг надевается неплотно, приходится каким-то образом соединение уплотнять.

Купить его можно в магазинах горгаза или в строительных магазинах/рынках. Но обязательно уточните, что вам он нужен для подключения газовой плиты. Правильно называется он «шланг-рукав газовый». Внутренний диаметр должен быть 16 мм, наружный зависит от вида шланга, на поверхности должна стоять надпись (желтым цветом) о том, что шланг именно газовый.

Бывают такие газовые шланги:

Резиновый армированный. Это не просто резина, внутри нее проходят прочные нити, армирующие стенки. Срок эксплуатации — порядка 5-10 лет, дальше могут появиться микро (и не микро) трещины, через которые будет вытекать газ.

Для подключения баллона к газовой плите нужен шланг длиной около метра — чтобы выполнить условие про расстояние между баллоном и плитой в 0.5 метра и оставить запас на свободу передвижения.

С одной стороны на шланг должна быть установлена накидная гайка с прокладкой. Этот конец подключаем к выходу от газовой плиты. Если покупать просто кусок шланга, можно поставить соответствующий газовый переходник самостоятельно, затянув крепление при помощи металлического хомута (не забудьте про силиконовую толстую прокладку для герметизации). С другой стороны шланг подключается к редуктору — натягивается на штуцер, затем затягивается хомутом (не забудьте хомут надеть на шланг, а потом подключать его к штуцеру).

Газовая плита для дачи под баллон: делаем правильный выбор

Чтобы сделать отдых за городом комфортным, производители бытовой техники предлагают разные виды газовых плит под баллон. Они различаются видом газоснабжения, количеством конфорок, габаритами и дополнительными опциями.

По виду газоснабжения выделяют такие модели:

• плиты исключительно под баллонный газ (пропан или пропан-бутан);
• плиты с возможностью комбинированного газоснабжения от баллонного или магистрального газа (метана). Переключение плиты с одного вида газа на другой производится путем замены сопел. Например, такую функцию имеет газовая плита Дачница и Лада Люкс отечественного производителя.

Важно! Если не уверены в том, что можете безопасно переключить плиту с одного вида газоснабжения на другой, лучше пригласите специалиста. Импровизация может быть небезопасной

По количеству конфорок плиты бывают:

По количеству конфорок плиты бывают:

• 1-конфорочные. Такие плиты больше подходят для разогрева пищи, или приготовления для небольшого количества человек;
• 2-конфорочные. Достаточное количество конфорок для приготовления пищи для небольшой семьи;
• 3- и 4-конфорочные. Рекомендуется для тех, кто проводит длительное время на даче в кругу семьи.

Выбор количества конфорок зависит от того, с какой целью приобретается плита, какое количество человек будет ею пользоваться. Также следует учесть габариты помещения.

По портативности различают:

• переносные (настольные). Такую плиту с небольшим взрывобезопасным переносным баллоном можно с легкостью перевозить с дачи на дачу, взять в поход;
• стационарные (напольные). В основном это газовые плиты под баллон с духовкой для дачи (4 конфорки) стандартных размеров, которые работают как от баллонного, так и от природного газа.

Полезный совет! Сейчас в продаже есть очень удобные дачные комплекты. В них входит взрывобезопасный композитный баллон небольшого объема, двухкомфорочная газовая плита и набор запчастей для их соединения.

Дополнительные опции плиты:

• наличие духовки;
• наличие гриля;
• наличие пьезорозжига.

Если ваша семья любит свежую выпечку, или предпочитает запеченные блюда, то следует остановить свой выбор на газовых плитах для баллонного газа для дачи с духовкой, грилем и другими функциями, предназначением которых является максимально облегчить жизнь дачникам. Наличие пьезоэлементов – комфортное решение для походных условий, или при отсутствии электроснабжения.

Лучшие газовые плиты с электрической духовкой

Еще одна востребованная разновидность такой техники – это газовая плита с электрической духовкой в комплекте. Это комбинированный тип, который обладает своими плюсами и минусами. Двустороннее расположение специальных тэнов в духовке обеспечивает равномерное приготовление без подгорания, а газовая плита сэкономит траты на оплату электричества.

Hansa FCMW68020

Газовая плита Ханса с электрической духовкой – это прибор с фирменным дизайном Integra энергоэффективного газоэлектрического вида. Высокое качество конструкции, прочность металлических элементов, покрытие из нержавейки обеспечивают долгий срок службы техники. Чугунная решетка с легкостью выдержит посуду большого объема даже без намека на прогиб. Механический тип управления и автоподжиг позволяют с легкостью обращаться с 4 конфорками, а также духовкой вместительностью 62 л. Есть функция конфекции, быстрого разогрева, размораживания, верхнего/нижнего жара и гриль.

Достоинства

• Вместительность и богатый функционал духовки;
• Толстая негнущаяся решетка;
• Легкий электрический поджиг;
• Большой короб под хранение принадлежностей;
• Газовая плита с электродуховкой с конвекцией.

Недостатки

• Отсутствует газ-контроль;
• Сложности в очищении ручек.

Отзывы хозяек касаются больше духовки, так как она прекрасно справляется со всеми задачами, выдавая идеальное приготовление блюд. Антипригарные противни гарантируют долгий срок службы, как и сама плита. Выйти из строя со временем может только подсветка, об этом свидетельствуют некоторые комментарии пользователей.

Лучшие телевизоры для дома

Electrolux EKK 951301 X

Такая модель от известного бренда станет ярким акцентом на кухне благодаря серебристому корпусу и привлекательному дизайну. Сочетание 4 конфорок и духовки вместительностью 56 л сделают процесс готовки быстрым и простым. Есть автоматический поджиг и поворотные кнопки для управления. Надежность прибора гарантирует устойчивая нержавеющая сталь корпуса. Духовка оснащена подсветкой, конфекцией, грилем.

Достоинства

• Комбинация электроэнергии и газа;
• Хорошая подсветка;
• Простое управление;
• Варочная поверхность из нержавейки;
• Быстрый нагрев духовки;
• Прочные решетки из чугуна.

Недостатки

• Электроподжиг установлен только на плите;
• Затруднительное очищение ручек.

При небольших расходах газа и электроэнергии прибор быстро и максимально эффективно справляется с разными задачами. Отзывы подтверждают, что печка прослужит хозяйке максимальный срок при бережном обращении.

Gorenje K 63 INI

Такая конвекционная духовка, работающая от электросети, предлагает владельцу 9 программ приготовления практически любых блюд, в том числе и выпечки. Отличается модель от предыдущих номинантов специально разработанным и внедренным шарниром GentleClose, за счет него дверца будет плавно и бесшумно открываться, возвращаться в исходное положение. Сенсорный дисплей IconLED позволяет одним касанием выбирать нужную программу, есть подача звукового сигнала, автоматический режим приготовления пищи. Равномерное распределение горячего воздуха создает эффект готовки в русской печи. Высокая безопасность обусловлена газ-контролем каждой конфорки, а вентилятор в духовке быстро охлаждает прибор, обеспечивает конфекцию.

Достоинства

• Многофункциональная духовка;
• Сенсорное управление;
• Таймер;
• Плавное и бесшумное открытие дверцы;
• Необычный дизайн;
• Газ-контроль на каждой конфорке;
• Конвекция.

Недостатки

• Высокая цена;
• Крупная модель.

Вместительная крупная печь с духовкой потребует больше свободного времени, но это не просто бытовой прибор, а целая фабрика чудес, максимально облегчающая приготовление. Здесь можно отложить готовку блюда на нужное время благодаря таймеру. Большая вместительная духовка располагает к одновременному приготовлению на пяти уровнях.

Как подключить плиту к газовому баллону

Не везде есть газопровод, и выход из ситуации — это использование сжиженного газа

Но его подключение требует осторожности, так как газ пожароопасен

Вы не знаете, как подключить пропановый баллон к плите? Закажите подключение или ремонт газовой плиты в Санкт-Петербурге на дому в нашей .

Специалисты оказывают услуги не только в городской черте, но выезжают и в дачные поселки. Оставить заявку можно по телефону с 7:00 до 23:00 или онлайн.

Подключение баллонного газа на даче

К работам с газом всегда предъявляются особые требования. Небольшая утечка или неправильная эксплуатация могут привести к взрыву или возникновению пожара. Поэтому подсоединение пропанового баллона к горелке доверьте специалистам.

Но если у вас есть необходимый опыт и знания, то монтаж можно провести самостоятельно.

Чтобы понять, как подключить баллон к плите, нужно следовать определенной схеме:

• газовую емкость можно установить на кухне рядом с плиткой. Также подойдет уличное расположение в специализированном металлическом шкафу;
• подсоединение нужно проводить через специальный гофрированный или резиновый или газовый шланг;
• при соединении шланг не нужно натягивать, по длине он на 50-100 см должен превышать расстояние от емкости до плитки;
• максимальное расстояние газового баллона от плиты или отопительной батареи должно быть не менее 100 см;
• уличный шкаф нужно соорудить на бетонном фундаменте, высота которого 20-30 см.

Нельзя:

• размещать емкость в жилых комнатах;
• устанавливать баллон ниже уровня пола, т. к. газ тяжелее воздуха, при утечке не сможет выветриться, а скопится в помещении;
• загораживать проход, который можно использовать для эвакуации в случае пожара.

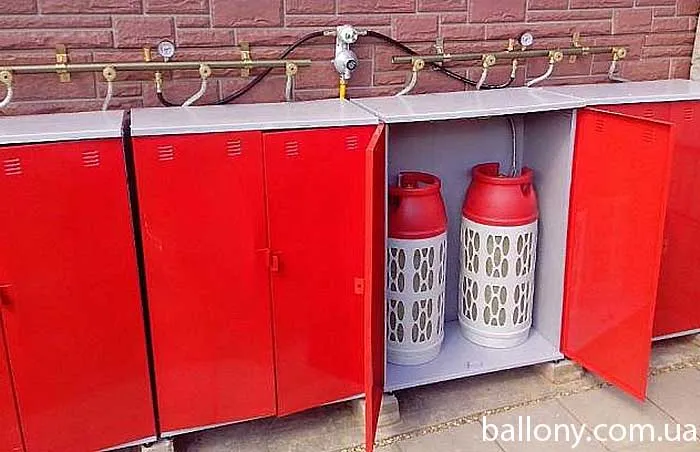

Если газобаллон размещают в уличном шкафу в частном доме, то следует знать, что при понижении температуры воздуха ниже 0 °С, пропано-бутановая смесь загустевает. Тогда она не сможет подаваться к плитке. В холодный период года лучше покупать зимнюю смесь.

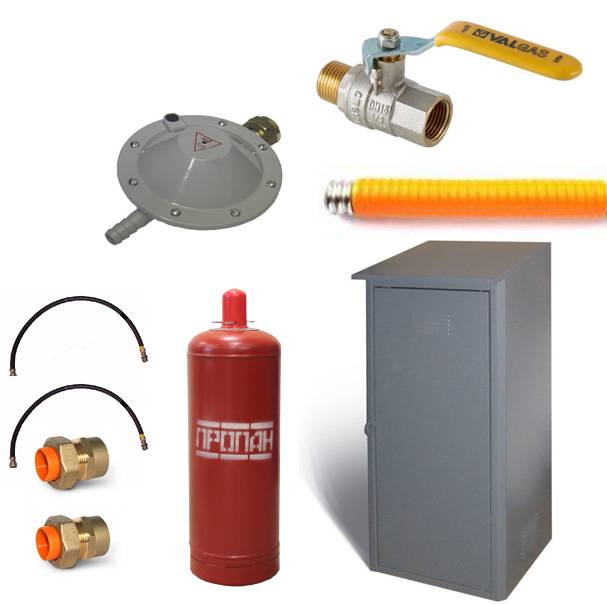

Что нужно для подключения

Перед тем, как подключить газовую плиту к баллону, необходимо подготовить оборудование. Для этого вам понадобятся:

1. Специальные жиклеры. Стандартные модели предназначены для централизованной подачи природного газа. Если использовать такую плиту для баллонного газа, то он будет выходить слабо, газ будет гореть желтым пламенем, медленно нагревать посуду и даже коптить. В этом случае нужно либо приобрести специальную плитку, либо заменить жиклеры на меньшие по размеру.
2. Газовый редуктор. Это устройство выравнивающее давление подачи газа при снижении его концентрации в емкости.
3. Специальный сильфонный или резиновый шланг с накидными гайками.
4. Металлические хомуты для крепления шланга.
5. Газовый кран или вентиль.
6. Мыльный раствор. Он нужен, чтобы проверить герметичность соединений.

Подключение установки

Главное правило при монтаже газопровода: сначала соединяют шланг с плитой. И только после этого приступают к подключению баллона. Для этого:

• К газобаллону присоединяется редуктор, его гайку нужно хорошо затянуть, чтобы не было утечки.
• К редуктору присоединят шланг, который затягивают хомутом. Сильфон накручивают на штуцер редуктора с помощью накидной гайки.
• Далее откручивают вентиль и выставляют нужное давление на редукторе.
• После этого все соединения на плите, баллоне и шлангах хорошо обмазывают пенно-мыльным раствором, чтобы проверить систему на герметичность.
• Если в системе утечки не обнаружено, можно зажечь конфорки, чтобы проверить поступление газа. Если на всех конфорках пламя желтое или коптит, то уменьшают давление на редукторе. Если изменения касаются только некоторых конфорок, это говорит о неправильно выбранном жиклере. Его нужно заменить на подходящий.
• Если конфорка затухает в положении минимального пламени, то следует отрегулировать давление на редукторе.

Использование портативной газовой плиты

Помимо стационарных бытовых моделей существуют и портативные модели. Их можно использовать в походных условиях или на даче, если вы не живете там продолжительное время. При своем маленьком размере и весе (около 2,5 кг) устройство обладает мощностью, сопоставимой со стационарной плитой. На ней легко можно вскипятить воду или приготовить какое-то блюдо.

Топливо для переносных плиток содержится в аэрозольных баллончиках. Для подключения вставьте носик маленького газового баллона в переходник. С небольшим усилием надавите на него. После совмещения пазов поверните. Если после этого вы услышали характерное шипение, значит, емкость установлена правильно, и пропан поступает в плиту. Прибор готов к эксплуатации.

Если после подключения шипения не последовало, повторите попытку заново.

Подключение оборудования

Подключение газовой варочной панели к баллону производится в несколько этапов:

1. установка баллона;
2. подключение к плите;
3. подключение к баллону;
4. проверка.

Выбор места для расположения баллона

Газовый баллон может быть расположен:

• на улице в специальном металлическом ящике;
• в доме, непосредственно на кухне или в отдельном помещении.

Установка на улице позволяет повысить уровень безопасности при использовании газа. Однако следует учитывать, что:

• расположить баллон можно только на ровной и сухой поверхности (поддоне, рейках и так далее);
• при снижении температуры до 0°С возможно снижение давления в системе.

Для использования газового баллона в холодное время оборудование рекомендуется утеплить. Для утепления можно использовать любой материал, позволяющий сохранить тепло или специализированный саморегулирующий кабель.

Расположение баллона с газом около дома

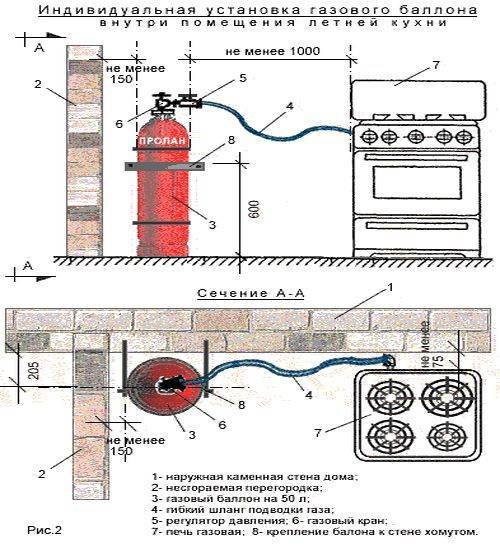

При расположении газового баллона своими руками внутри дома необходимо учитывать следующие правила:

• расстояние от него до плитки должно составлять не более 1 м;
• запрещается установка внутри дома при наличии более 2-х этажей;
• нельзя располагать баллон в подвальном помещении;
• расстояние до отопительного оборудования – более 1 м.

Процесс подключения к газовой плите

Далее требуется подключить шланг к газовой плите. Схема подключения следующая:

1. к выходному патрубку плиты присоединяется шланг. В месте соединения устанавливается резиновая прокладка. При отсутствии прокладки требуется уплотнение соединения при помощи герметика;
2. шланг закрепляется при помощи крепежного хомута.

Присоединение шланга к газовой плитке

Если размер шланга и выходного патрубка плитки не совпадают, то применяются различные переходники. Монтаж переходников должен производиться с герметизирующим составом.

Присоединение к баллону

Следующий этап заключается в присоединении шланга к газовому баллону.

Если баллон расположен на улице, то вывод подводки через стену осуществляется при помощи специальной металлической гильзы.

Вывод газового шланга на улицу

Далее производится подключение редуктора к баллону и присоединение шланга при помощи крепежного хомута, а также установка дополнительного оборудования. Все места соединений должны быть герметизированы.

Соединение плиты с баллоном

Проверка герметичности

Перед вводом системы в работу необходимо проверить ее герметичность по следующей схеме:

1. подготавливается мыльный раствор;
2. губкой (тряпкой) раствор наносится на места соединений;
3. если в течение нескольких секунд появляются мыльные пузыри, то герметичность соединения нарушена.

Нарушение герметичности соединения

Как произвести подключение плиты к газовому баллону, смотрите на видео.

После завершения всех работ можно включать газовую плиту и проверять давление в системе. Если газ горит голубоватым или немного зеленоватым цветом, то давление в норме. При образовании иных цветов проводится регулировка давления редуктором.

Россия и Беларусь

Критерии, которые применяются сегодня в Российской Федерации для частного дома, дачи или квартиры, были воспроизведены выше. Кроме того, для сравнения предлагается белорусский код.

В Республике Беларусь разрешена установка 50-литровых баллонов в одноквартирном доме. Однако для их подключения требуется использование индивидуального блока баллонов (ICU), а использование неподключенных баллонов допускается только в виде декомпрессии. Эта процедура может быть выполнена только техническими специалистами специализированной компании за отдельную плату.

Если у домовладельца нет специального сертификата, он не имеет права заменять газовые баллоны по собственному усмотрению. Этот документ выдается компанией газоснабжения по требованию потребителя. Сертификат также дает абоненту право на приобретение, транспортировку и подключение 50-литрового баллона сжиженного газа к UAS.

Если абонент запрашивает такой баллон, газовые техники обязаны доставить его, подключить и проверить горение. А потребитель платит им сумму, эквивалентную цене такого бака.

Пользователи получают заказ в соответствии с утвержденными правилами и в оговоренные договором сроки.

Для пользователей, проживающих в поселке или сельской местности, доставка газовых баллонов осуществляется по графику, утвержденному местными исполнительными и распорядительными органами.

При замене 50-литровых баллонов их нумерация строго контролируется. Причем нумерация заменяемого контейнера должна совпадать с номером ранее установленного контейнера в списке. Клиент информируется об этом при заказе клиентом сменного контейнера. Там же будет проверен номер. Если обнаружено несоответствие, замена будет отклонена.

Чтобы соответствовать требованиям, пользователи должны заполнить текущий ПИБ второй бутылкой, используя один из этих методов:

Комбинация. Один баллон размещается в помещении, другой на открытом воздухе в металлическом шкафу с шаровым краном.

1. Оба цилиндра помещаются в специально отведенный шкаф.
2. В Беларуси газовые баллоны можно размещать только в соответствии с правилами. Наказания за их нарушение следующие:

Если появляются пузырьки, баллон использовать нельзя. Если пузырьки не образуются, баллон можно забрать домой и подключить к плите через редуктор давления. Здесь герметичность проверяется аналогичным образом.

Установка и подключение прибора к газопроводу

Перед монтажом газовой плиты следуетснять картонную упаковку, предварительно вынуть из духового шкафа комплектующие элементы (противни, решетки, поддон, жаровню) и прикрутить к аппарату регулировочные ножки.

Помните, во избежание повреждения варочной поверхности и духового шкафа, снимать защитную пленку до завершения установки печи крайне нежелательно.

Рассмотрим последовательность монтажа и подключения прибора

• Разместить плиту в предварительно отведенном месте, оставляя зазор между прибором и стеной для удобного подсоединения к газопроводу.

• Установить прокладку на металлической сетке в узел соединения шланга и монтируемого прибора. Назначением данного элемента является защита плиты от загрязнений. При этом, использование прокладки позволяет существенно увеличить срок службы кухонного оборудования.

• Затянуть соединение, при помощи двух рожковых ключей.

Для проверки герметичности системы необходимо нанести мыльный раствор на места креплений, после этого поворачивая ручку параллельно трубе подачи голубого горючего, открыть кран на максимум. Если после выполнения данной процедуры на поверхности соединения появился слой пузырьков, необходимо перекрыть газ и подтянуть место фиксации элементов.

Аккуратно приставить плиту к стене, соблюдая зазоры, рекомендованные производителем.

Помните, в процессе монтажа прибор следует выставлять строго по горизонтали, осуществляя проверку при помощи строительного уровня.

Разместить на место оборудование плиты: решетку, противни, жаровню.

В случае приобретения газовой установки, согласно техники безопасности, следует заранее произвести анализ кухонного помещения на возможность установки данного агрегата по следующим характеристикам:

• – высота потолка должна составлять не менее 2,2м;
• – наличие форточки или вентиляционного канала под потолком, оборудованного открытой решеткой;
• – при установке 3,4-горелочной варочной плиты, внутренний объем помещения должен быть больше 15 м³, 2-горелочной – 12 м³, 1-горелочной -8 м³.

Помните, согласно нормативам, категорически запрещено производить монтаж газовой плиты в подвальном помещении.

Подключение газового баллона к плите на даче

В основном монтаж баллонного газа доверяют специалистам, но выполнить данную работу можно и без посторонней помощи. Для этого нужно внимательно изучить правила пожарной безопасности, грамотно определить площадку для монтажа и владеть элементарными навыками общения с гаечными ключами.

Выбор места для баллона

Чтобы повысить безопасность людей, газовое оборудование помещают в специальный металлический ящик, который по возможности располагают около глухой стены. Кожухи пристройки защитят баллон от воздействия внешних факторов и скроют его от посторонних глаз. Газовый шкаф можно поставить как внутри помещения, так и снаружи.

@content3.jdmagicbox.com

При хранении оборудования на кухне:

• газовый баллон устанавливают на одном уровне с плитой на расстоянии 60 см, от горелки/радиатора/окон/дверей — 1 м, от топочной печи — 2 м;
• максимальная ёмкость — 10 л.

При хранении оборудования на улице:

• газовый баллон располагают на ровной и сухой поверхности;
• минимальная дистанция от окон дома — 1 м, от вентиляционных отверстий и поленниц — 3 м, от входной двери — 5 м.

Чтобы не возникало проблем с подачей топлива в холодное время года, устройство утепляют кирпичом красного/бутового огнеупорного типа, стекловатой, оцинкованными листами жести или плитами из базальта.

Монтаж оборудования запрещено производить:

• в жилых комнатах;
• ниже уровня земли;
• в подвальных помещениях;
• при наличии в доме трёх и более этажей;
• в проходе, который может использоваться для эвакуации в случае пожара.

Необходимые инструменты и материалы

• хомут (2 штуки);
• герметизирующая лента;
• крестообразные отвёртки;
• резинополимерный гибкий водовод;
• трубный, рожковый и разводной ключи;
• газовый редуктор для баллона (рабочий режим — 30 mbar);
• штуцер с внутренней резьбой и носиком для присоединения шланга.

Доработка плиты под газовый баллон

Для перевода кухонного оборудования на сжиженное топливо нужно всего лишь заменить имеющиеся инжекторы на жиклёры с более узким диаметром отверстия. Обычно добросовестные производители комплектуют нагревательные приборы запасными форсунками для разного вида газовых смесей. Но если их не оказалось, то инжекторы можно приобрести в любом магазине бытовой техники.

@i.ytimg.com

Пошаговые действия по доработке плиты под газовое устройство:

1. Отключить кухонную печку.
2. Снять верхнюю крышку и конфорки.
3. При помощи шестигранного ключа выкрутить старый жиклёр и заменить его на новый. Повторить аналогичные действия с остальными инжекторами.

Подключение горелки

Чтобы подключить нагревательный прибор к баллону, нужно на его патрубок вкрутить штуцер. Затем на его носик необходимо одеть резинополимерный гибкий водовод. В месте соединения установить резиновую прокладку. Газовый шланг закрепить хомутом.

Переходники применяются только в случае несовпадения размера водовода и выходного патрубка.

Присоединение к оборудованию

Теперь второй конец шланга нужно прикрепить к газовому регулятору давления и стянуть кабельной стяжкой. При помощи прокладок из паронита примкнуть редуктор к баллону. Крепёж совершить гаечным ключом.

Проверка герметичности

Распознать утечку можно простым народным методом: в небольшую ёмкость наливают тёплую воду и средство для мытья посуды. Готовый мыльный раствор наносят губкой (тряпочкой) на все газовые резьбовые соединения.

@i.ytimg.com

Верным признаком нарушения герметичности будет надувание мыльных пузырьков. В таком случае на проблемном участке меняют прокладки, подтягивают хомуты или ставят новый водовод.

Ввод установки в эксплуатацию

Если вся конструкция собрана, самое время приступить к подключению. Для этого нужно открыть кран плиты и попытаться последовательно разжечь конфорки, тем самым проверяя давление в системе.

Если все диски коптят или горят красным/оранжевым/жёлтым цветом, следует провести регулировку давления редуктором. Потухание только некоторых деталей означает неправильный выбор инжекторов.

Если конфорки тухнут при минимальном огне, необходимо немного поднять давление винтом редуктора.

Как видите, произвести газификацию дачи можно, даже не подключаясь к центральной сети

Главное — строго соблюдать все необходимые меры предосторожности и использовать только сертифицированные материалы и оборудование

Порядок проведения работ

Будем исходить из того, что плита на кухне уже установлена. Газовый баллон нужно расположить в другом помещении или на отдалении от плиты не менее чем на 1 метр.  Место для баллона должно быть чистым и подготовленным. Соорудите специальное крепление из деревянных реек.

Соединение с плитой

Вначале нужно подсоединить шланг к плите. Это совершенно безопасная работа. Накручиваем его на шланг плиты, затягиваем хомутом и, накрутив на входной штуцер плиты фум-ленту, заворачиваем его до упора.

Подсоединение к баллону

На баллон вначале нужно установить редуктор. Он закручивается на специальный переходник с сопутствующей накруткой фум-ленты.

Весь процесс подключения должен проходить при тщательном осмотре каждой детали:

1. На редукторе, и баллоне не должно быть загрязнений, особенно на месте резьбовых соединений.
2. Особого внимания заслуживает шланг. Помимо соответствующей длины, на нём не должно быть трещин и сужений, и не допускайте его перекручивания. Также лучше его заменить по истечении срока годности.
3. На хомутах во время эксплуатации не должно быть ржавчины, это может привести к их разрыву. При появлении коррозии лучше сразу заменить их или приобрести специализированные с антикоррозийной обработкой.
