Вход электролинии в дом
Для подвода электроэнергии в дом (вне зависимости от источника питания – централизованного или автономного) используется два вида подключения:

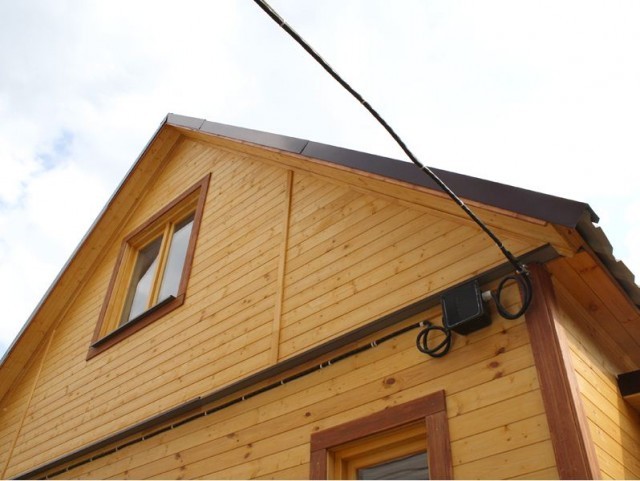

- воздушный – такая прокладка проводки в деревянном доме наиболее проста и дешева, не требует специальных мер по устройству траншеи. Однако кабель может быть поврежден в результате погодных условий (налипание снега, сильные порывы ветра) или человеческого фактора. Для такого способа подключения используются самонесущие изолированные провода (СИП), «прокидываемые» от столба к точке подключения и подключаемые с помощью фарфоровой арматуры. Геометрические параметры схемы электропроводки в деревянном доме с внешним воздушным подключением показаны на иллюстрации;
- подземный. Для такой прокладки используется траншея и защитная труба, причем кабель марки ВВБШв диаметром не менее 16 мм в трубе выводится через фундамент до помещения, где будет располагаться распределительный щиток. Траншею устраивают с небольшим уклоном в сторону улицы. Места ввода трубы в здание и ее погружения в траншею тщательно заделываются – в трубу не должны попадать пыль, атмосферная влага и бытовые стоки.
Важно: работы по подключению проводки в каркасном доме или любой другой частной постройке осуществляются только сотрудниками службы энергоснабжения. Владельцы строения могут только подготовить точку ввода коммуникаций или перепоручить выполнение работ специализированным компаниям.
Следует отметить: способ ввода кабеля зависит в том числе от того, какая проводка в частном доме будет использоваться – скрытая или открытая
Для разводки в металлических трубах начиная с нижнего этажа или подвального (полуподвального) помещения более логично завести электричество в дом с помощью подземной траншеи
Следует отметить: способ ввода кабеля зависит в том числе от того, какая проводка в частном доме будет использоваться – скрытая или открытая. Для разводки в металлических трубах начиная с нижнего этажа или подвального (полуподвального) помещения более логично завести электричество в дом с помощью подземной траншеи.
При любом способе ввода правила ПУЭ запрещают использование в каркасных и деревянных строениях алюминиевых проводов, поэтому в точке входа необходимо осуществить переход с алюминиевых жил на медные.
Защита вводного кабеля
Вне зависимости от способа ввода, кабель от общественных коммуникаций до точки входа в строение не защищен от повреждений. Поэтому необходимо принять следующие меры для его защиты:
- монтаж в толстостенной металлической трубе с небольшим количеством поворотов при подземном подключении или прохождение кабеля через стену дома в специальных втулках из толстостенной металлической трубы;
- монтаж двухполюсного автомата на входе проводки в дом
- при реконструируемых или вновь проведенных (еще не проверенных длительной эксплуатацией) внешних сетях желательно смонтировать дополнительный автомат защиты на столбе, от которого кабель направляется в дом.

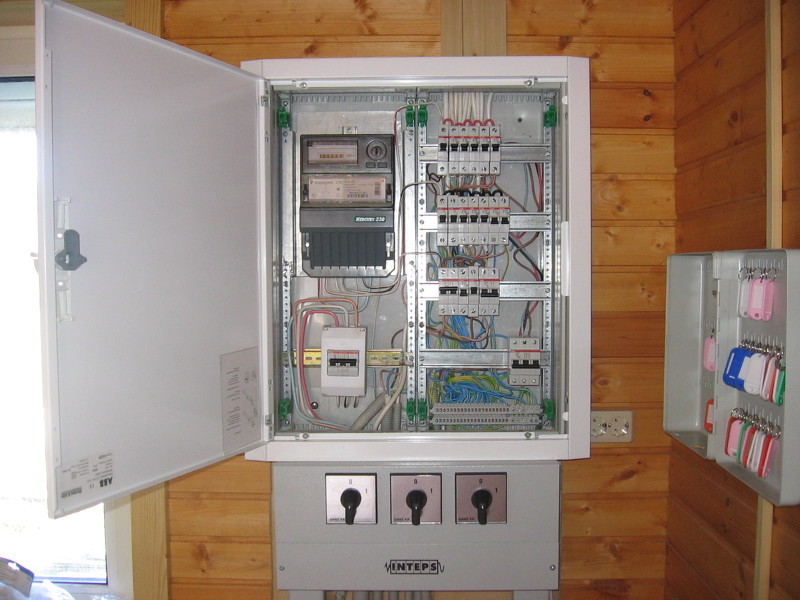

Распределительный щиток при создании электропроводки в деревянном доме своими руками устанавливается из соображений близости к точке ввода энергокоммуникаций в строение и логичности расположения щитка с учетом дальнейшей прокладки кабелей.
Что нужно знать о сечении кабеля?
Определяют этот параметр исходя из величины силы тока. Если сечение и нагрузки не соответствуют друг другу, будут возникать короткие замыкания, а в результате — пожар. Так, если в планах закрытая проводка, а расчетный ток равен 16 А, требуется кабель сечением 2 мм² минимум. При расчетном токе 25 А — 4 мм².
Выбирают кабель по группам распределения и в зависимости от предполагаемой нагрузки. Для того чтобы подключить розетки, потребуется кабель с медными жилами сечением 2,5 мм². Максимальная суммарная мощность — 4,6 кВт.
Осветительные приборы запитывают кабелем с сечением 1,5 мм². Мощность этой группы — до 3,3 кВт. Поэтому количество и месторасположения источников света нужно планировать еще до начала монтажа – при составлении электросхемы
Домашнее оборудование большой мощности подключают кабелем, имеющем сечение 4 мм². Подключать такие приборы нужно в индивидуальную розетку и соединять ее с другой группой нельзя.
Какая электропроводка подходит для деревянного дома?
Деревянное жилье — это одна из древнейших традиций мировой архитектуры. Даже сегодня, в условиях богатого выбора различных строительных материалов, многие собственники предпочитают возвести на своём загородном участке строение именно из дерева.
Современное жилье невозможно представить без электропитания. Проведение электропроводки в деревянном доме имеет ряд особенностей, в первую очередь связанных с повышенной опасностью возгораний и требованиями к прокладке кабелей.
Открытая или закрытая?
В деревянных строениях электропроводка делается открытым либо скрытым способом. Первый способ подразумевает внешнее расположение проводки, на стене или на потолке. Это можно сделать следующим образом:
Воспользоваться кабель-каналом. Этот метод возможен, если дом имеет достаточно плоские стены, например, покрытые вагонкой. Среди достоинств такого способа прокладки — лёгкий доступ к кабелю, возможность быстрой замены или, в случае надобности, создание новой ветки. Проводка хорошо охлаждается, что снижает возможность перегревов и возгораний. Если вы решите воспользоваться данным методом, помните, что проводка должна заполнять кабель-канал примерно на 60 процентов.Канал прокладывается ровно, в горизонтальной или вертикальной плоскостиВ строениях из оцилиндрованного бревна используется способ монтажа проводов на изоляторах. В первую очередь монтируются керамические изоляционные ролики, затем к ним крепится проводка. Такой способ считается устаревшим, однако, пользуется определённой популярностью и по сей день. Некоторые компании специализируются на такой проводке и производят витые пары разных цветов.Монтаж на скобах. Этот метод используют при невозможности проложить проводку в кабель-канале или на изоляторах.
Кроме открытого, существует также скрытый способ монтажа проводки. Им можно воспользоваться, если ещё не была проведена окончательная обшивка помещений. Проводка в этом случае укладывается в металлогофру либо металлические трубы, использование пластика запрещено. Способ достаточно затратный, но электропровода будут надёжно скрыты от посторонних глаз.
Однозначно ответить на вопрос, какой способ монтажа электропроводки подходит для деревянного дома, невозможно. В каждом случае это определяется индивидуально, учитывая уровень мастерства электрика, наличие или отсутствие приспособлений и инструментов для конкретной работы.
Составление схемы
Все работы по монтажу или изменению электропроводки начинаются с создания общей схемы. Грамотно составленный проект позволит выполнить установку проводки в соответствии с требованиями нормативов и ГОСТов
При составлении плана-схемы отдельное внимание обращается на следующие моменты:
Все важные электроузлы (распределительные коробки, счётчик, розетки) должны располагаться в легкодоступном месте. В любой момент может потребоваться обслуживание либо ремонт, и электрик должен беспрепятственно попадать к месту работы.Выключатели располагаются таким образом, чтобы их не скрывала мебель. В идеале они размещаются в метре от пола, однако, по действующим нормативам требования к высоте не предъявляются.Примерная схема электропроводкиПри планировании розеток следует предусмотреть, чтобы все бытовые электроприборы подключались к сети без удлинителей. По нормативам, электророзетки располагаются на уровне 25–40 сантиметров от уровня пола. Теоретически, на каждые 6 квадратных метров должно быть одно такое устройство, однако на практике это правило часто нарушается. К примеру, на кухне устанавливается и три розетки.Не допускается скруток и лишних изгибов. Все линии на электрической схеме — прямые, горизонтальные либо вертикальные. Разводка может быть нижняя или верхняя. В первом случае кабель проходит в 15 сантиметрах от пола, во втором — на таком же расстоянии от потолка.Все провода соединяются между собой в специальных распределительных коробках.
Подготовительные работы
Перед тем, как проводить работы внутри помещения, необходимо обратить внимание на ввод линии. За пару десятилетий количество и мощность бытовых электроприборов выросли в разы, увеличив потребление энергии, и старая линия может не справляться
Вторая причина — в постоянном воздействии солнечных лучей и прочих внешних факторов на кабель вне дома. Металлические жилы постепенно оголяются, что делает использование электропроводки менее безопасным.
Одним из слабых мест является ввод кабеля в дом, который часто проводится через деревянную стенку чердака. Одно время считалось, что для обеспечения безопасности достаточно поместить провод в резиновый шланг
При этом не принималось во внимание, что резина является токопроводящим материалом, и по мере того, как она стареет, возможно появление участков искрения и локального нагрева
Для заведения линии в деревянный дом можно воспользоваться одним из двух способов: подземным и воздушным.
Первый способ достаточно затратный. Он требует земляных работ, расположения кабеля на глубине около метра, оформления охранной зоны соответствующими табличками. В местах прохода сквозь фундамент и ввода в дом устанавливаются толстостенные металлические гильзы. Этот способ чаще используется при возведении нового дома.
Для воздушной линии потребуется электропровод с сечением от 16 миллиметров. Часто используется так называемый СИП (самонесущий изолированный провод), срок службы которого превышает 25 лет. Подключение внешней линии ко входной осуществляется исключительно вне здания. Установка кабель-каналов и монтаж проводки осуществляется после того, как пройдёт начальная усадка дома и просушка древесины стен. Иначе малейшие изменения «геометрии» повлекут деформацию и разрушение коробки.
Испытание проводки
Замернапряжение с помощью мультиметра
Для испытания электропроводки используются точные электроизмерительные приборы, сертифицированные для применения в условиях электротехнических лабораторий. В ходе испытания проводятся следующие работы:
визуальный осмотр;измерения сопротивления на изоляционном покрытии кабеля;замер сопротивления на заземляющем контуре;корректная работа цепи фаза-ноль;испытания УЗО и автоматики;измерений показаний на участке прибор-заземление.
Испытание и ввод в эксплуатацию электросети осуществляется управляющим органом, в который подавалось заявление на электрификацию дома. По завершении проверки специалист подтверждает корректную работу электропроводки на всех участках. Это даёт гарантию, что специалисты провели свою работу качественно, а потребитель может использовать электросеть без опаски испортить оборудование или причинить вред своему здоровью.
Видео по теме: монтаж скрытой проводки в деревянном доме
Электрификация деревянного дома — это сложный и трудоёмкий процесс, требующий от исполнителя должной квалификации и опыта. Если вы решили провести эти работы самостоятельно, то взвесьте все за и против. Даже небольшие упущения в технологии могут привести к серьёзным последствиям.
Пожаро- и электробезопасность деревянного дома
Загорится ли деревянной дом от одной искорки — вопрос спорный. Чтобы не испытывать судьбу, необходимо исключить искрообразование в электроустановочных изделиях — розетках и выключателях. Для решения этой электротехнической задачки необходимо при организации системы электроснабжения загородного дома использовать высококачественную продукцию ведущих производителей (АВВ, Gira, Legrand, Schneider Electric и др.). К сожалению, электроустановочные изделия нередко приобретаются по остаточному принципу. Низкие цены и приемлемый дизайн — вот основные критерии выбора. О пожаро- и электробезопасности задумываются в последнюю очередь. А ведь именно эти показатели определяют качество электроустановочной продукции.
Пылевлагозащищённые электроустановочные изделия для наружного монтажа
В деревянных домах не рекомендуется использовать розетки и выключатели, токоведущие части которых закреплены на механизме из технического фарфора. Керамика — прекрасный диэлектрик, не горит и к тому же дёшево стоит. Но у неё есть один серьёзный минус — хрупкость. Под действием температурно-динамических нагрузок (периодическое нагревание и остывание при включении и выключении прибора) фарфоровый механизм покрывается трещинами и может даже лопнуть. Закреплённые на нём токоведущие части приобретают подвижность. В результате возникает неплотность контакта, что, в свою очередь, приводит к образованию искр и даже дуги утечки с характерным ярким свечением.
Розетка на керамическом основании
На деревянные стены следует монтировать розетки и выключатели с механизмом, изготовленным из термостойкого пластика. Такая основа хорошо воспринимает динамические воздействия и со временем не деформируется.
Розетки на пластиковом основании, подвергнутые воздействию открытого огня а) Основание из обычного пластика б) Основание из термостойкого пластика
К сожалению, на рынке присутствуют розетки и выключатели, изготовленные из дешёвого пластика. Бывает так, что при аварийном нагреве из розеток начинает капать расплавленное основание. Вместе с тем изделия из термостойких пластиков (поликарбоната или полиамида) способны выдерживать температуру до 130 °С без изменения геометрии. К тому же при выборе розеток и выключателей предпочтение следует отдавать продукции с надёжными винтовыми или пружинными зажимами.
Система электроснабжения загородного дома и участка должна быть организована в соответствии с действующими нормативными документами, в частности, «Правилами устройства электроустановок», ГОСТ Р 50571.3-94 «Требования по обеспечению безопасности. Защита от поражения электрическим током», «Рекомендациями по электроснабжению индивидуальных жилых домов, коттеджей, дачных (садовых) домов и других частных сооружений» и др. Приведём лишь некоторые положения:
- При устройстве наружной сети, ввод электрокабеля в строение осуществляется от воздушной линии электропередачи. Прокладка проводов в трубах в земле не допускается.
- Расстояние от проводов ответвления до земли должно быть не менее 6 м над проезжей частью и 3,5 м над пешеходными участками. Наименьшее расстояние от проводов ввода в дом до земли должно быть не менее 2,75 м. Наружные контуры электросети не должны пересекать проезжую часть владения.
- Высота установки выключателей на стене должна приниматься 1,5 м от пола, штепсельных розеток — 0,8 -1,0 м от пола. Выключатели и розетки, применяемые для открытой электропроводки, должны устанавливаться на прокладках из непроводящего материала.
Электроустановочные изделия «Дачный этюд» и пылевлагозащищённые электроустановочные изделия
Как провести кабель сквозь деревянные поверхности?
Для того чтобы провести кабель через деревянную преграду следует использовать металлические трубы, которые называют проходными гильзами. Купить их можно в любом магазине. Для начала следует просверлить аккуратное отверстие в стене, а затем вставить в него гильзу. По краям гильзы должны присутствовать пластиковые втулки, которые позволят обезопасить провод от повреждения в процессе монтажа и последующей эксплуатации. После этого прокладывается кабель, причем так, чтобы в короб попадало окончание металлической гильзы. Монтаж должен производится строго по схеме.
Установка распределительной коробки требуется в обязательном порядке. Везде, где от главного кабеля идут разветвления к различным выключателям, следует расположить надежные распределительные коробки. Они позволяют удобно распределить кабель по помещениям. Внутри такой коробки кабеля возможно объединить несколькими методами:
Открытая электропроводка в плинтусах
- Применение СИЗ. Это один из наиболее простых методов соединения. Размер СИЗ может сильно отличаться также как и расцветка. Кабель для подобного соединения следует зачистить примерно на 3 см, скрутить, надеть СИЗ и закрутить. Концы должны располагаться в коробке таким образом, чтобы они не соприкасались.
- Соединение с использованием Ваг. Их следует подбирать с необходимым количеством отверстий. Ваги подразделяются в зависимости от сечения электропроводки, поэтому в момент покупки лучше проконсультируйтесь с сотрудником магазина. Концы провода зачищаются примерно на 1,5 — 2 см, после чего до характерного щелчка вставляются в предусмотренное для этого отверстие. Соединенные концы разводятся в различные направления так, чтобы они не могли соприкасаться между собой.
- Наиболее дешевый, но наименее надежный метод — объединить провода, используя для этого изоленту. Провода аккуратно зачищаются и скручиваются, после чего на всю оголенную поверхность наносится слой изоленты. Затем провода размещают в распределительной коробке на расстоянии друг от друга, чтобы они не соприкасались.
Проверка работоспособности системы
Существуют несколько вариантов проверки выполненных работ по электропроводке в частном доме. Самостоятельно проверить выполненный электромонтаж можно при помощи специального индикатора. Если электрика в деревянном доме установлена правильно, то он будет показывать цепь на замкнутых участках.
Пример типовой схемы электропроводки в частном доме.
Сопротивление изоляции можно протестировать мегомметром. Другой способ проверки – вызов специалистов из электролаборатории по комплексному замеру. В случае успешного завершения испытаний в частном порядке выдаётся протокол, необходимый для опломбирования электросчётчика и отчёта перед организацией, поставляющей электроэнергию.
Схема, по которой проводился весь монтаж электропроводки, помещается на стену распределительного щитка. В случае каких-либо неисправностей это поможет определить источник проблем.
Монтаж электропроводки в деревянном доме
Электропроводка в деревянном доме: как правильно и безопасно реализовать разводку электросети (105 фото)
Проведение электромонтажных работ — один из самых важных этапов в строительстве. Подача электроэнергии в дом жизненно необходимо для полноценного существования человека. Особенно актуальным это становиться для проживающих в загородной зоне.
Соответствие всем правилам безопасности — важный момент при возведении деревянных конструкций. Электрическое обеспечение дома обязано всегда строго следовать установленным нормам и правилам.
Проведение работ своими силам?
Если строительство дома и отделочные работы без проблем можно провести своими силами, то монтаж электропроводки в деревянном доме в большинстве случаев требует рук специалиста. Хотя довольно часто владельцы загородных домов (имеется в виду мужская половина) проводят такие работы самостоятельно.
Это и понятно. Настоящему хозяину нужно уметь разбираться в подобных вещах. Для начинающих же «электриков» существует пошаговая методика осуществления процесса монтирования электрической проводки, с учётом необходимых требований, следуя которым можно качественно провести соответствующие работы.
Этапы работ
Правильная электропроводка в деревянном доме заключается в точном соблюдении следующих этапов:
Необходимо определить общий объём мощности электрооборудования и выполнить проект расположения линии электроснабжения. Этот этап требует обращения за помощью к специалистам в конкретной области.
Здесь рассчитывать на собственные силы не стоит. И это будет правильно. Только специалист сможет провести качественную проектную разработку прокладки линий электроснабжения. Определить места сосредоточения электроточек, высчитать сечения кабеля, место монтирования и подсоединения автомата защиты, точку ввода в дом электропитания.
Формат розеток и выключателей выбирается на основании расчетной величины тока, типа электропроводки, подразумевающего скрытую или открытую форму устройства, а также возможности подключить совмещённый блок, включающий розетку и выключатель, расположенные под единой рамкой.
Выбор кабеля
Сама разводка электропроводки в деревянном доме, тем более выполненная своими руками, требует обращения к компетентным источникам для получения необходимой информации. Таким источником может стать электротехнический справочник и содержащаяся в нём таблица с расчётами сечений кабеля относительно нагрузке.
Данные содержащиеся в таблице дают возможность подобрать кабель нужного сечения, который будет всецело отвечать рассчитанной мощности электроприборов
После закупки всех необходимых устройств, проводят монтаж электропроводки. Проводка в деревянном доме, как уже говорилось выше, может быть двух типов: открытая и закрытая. В первом случае провода размещают в кабель каналах.
Сечения каналов подбирают согласно количеству и сечению проводов, которые необходимо будет скрыть. Крепление к поверхности проводится специальными зажимами.
Обратите внимание
Скрытая электропроводка в деревянном доме более эффективна, поскольку делает помещение более приглядным. В то же время, нужно помнить о правилах безопасности дома. Провода обычно скрывают в гофротрубе и располагают за каркасом подвесных или подшивных потолков.
После монтажа проводов и электроприборов проводят организацию профилактических испытаний.
После того как проводка смонтирована её нужно проверить на качество. Поэтому делают проверочный тест с помощью электроизмерительных приборов.
Испытания проводятся опять же специалистом. Полный комплекс выполняемых работ включает:
- проведение визуального осмотра;
- замер силы сопротивления изоляционного кабельного покрытия;
- проведение профилактического измерения сопротивления заземления;
- анализирование работы автоматических выключателей.
Разработка проекта домашнего электроснабжения
Чтобы разработать индивидуальный проект, нужно, прежде всего, связаться с электроснабжающей организацией (РЭС) и получить технические условия. Они послужат основанием для дальнейшего проведения работ.
Разработанная схема электроснабжения учитывает совокупность всех потребляемых мощностей электроприборов.
Опираясь на данный фактор, выполняется расчет максимальной мощности, которую одновременно потребляют все электроприборы. Определяется номинальная нагрузка на вводный автомат.
Главное — безопасность дома!
Можно ещё раз повториться, сказав, что электротехнические работы, проводимые в домах с деревянными конструкциями стен, полов и потолков требуют особого подхода. Нужно учитывать состав основного строительного материала и особенно его подверженность горению.
Выключатели и розетки
В местах расположения розеток и выключателей необходимо высверливать специальные гнезда под монтаж металлических коробок. Монтажные коробки под выключатели и розетки, а также распределительные коробки, устанавливаются по специальной технологии, предусматривающей надежное соединение этих элементов сети с кабель-каналами. Качественный контакт очень важен, так как всю конструкцию кабель-каналов и других частей желательно заземлить. Существует несколько способов крепления труб и коробов к коробкам, но самый надежный — это пайка или сварка. Неплохими показателями обладают и резьбовые соединения.
Если кабель-каналы изготовлены из медных труб, то концы изделий при вводе в металлические коробки распределения и монтажа элементов сети необходимо качественно развальцевать. Стальные трубы монтируются через резьбовое соединение. Максимальная плотность соединения обеспечивается гайками. Вся конструкция кабель-каналов и металлических коробок должна обеспечивать защиту скрытой электропроводки по классу IP — 54, что исключит попадание пыли и воды на кабели и провода.
Выполнение всех этих требований обеспечит надежность электропроводки и исключит возможность возникновения пожара. Ниже мы рассмотрим все этапы монтажа скрытой проводки в деревянном доме.
Ошибки при монтаже
Причиной возгорания в деревянных домах очень часто становятся ошибки, допущенные в процессе монтажа проводки. К наиболее распространенным можно отнести следующие случаи неправильной укладки. Если кабель прокладывают без дополнительной изоляции, а сечение кабеля выбрано неправильно, деревянные поверхности будут нагреваться, и рано или поздно произойдет возгорание. Поэтому делая скрытую проводку под потолком, необходимо всегда обеспечивать качественную изоляцию кабеля. Не стоит надеяться на прочность изоляции провода, монтируя проводку в деревянную конструкцию, – это рано или поздно обернется пожаром. При высоких нагрузках, когда включены все электроприборы, может случиться пробой между параллельно идущими проводниками. В таком случае, если провода ничем не отграничены от деревянных конструкций, может случиться возгорание.
Нельзя прокладывать кабель, используя для изоляции проводки пластиковые гладкие или гофрированные трубы – они могут повреждаться грызунами, а при нагревании стать причиной пожара. Пластиковые короба и гофрированные рукава не выдерживают высокой температурной нагрузки и быстро прогорают. Даже пропитанное специальными противопожарными составами дерево будет подвержено воспламенению при соприкосновении с плавящимися пластиковыми трубами.
При прокладке проводки под плинтусом не всегда соблюдается необходимое расстояние между плинтусом и проводом. Обязательно нужно оставлять зазоры в 10-15 мм. Ни в коем случае нельзя размещать кабель в гофрированных трубах из ПВХ. Лучше заменить их на металлические трубы или специальные кабель-каналы. То же самое касается укладки кабеля скрытым способом: внутри штрабы кабель можно размещать в металлической гофре или стальной трубе. Еще одной из часто встречающихся ошибок монтажа проводки является неправильный выбор розеток и выключателей: пластиковые розетки могут быть пожароопасны при установке в деревянном доме.
Монтаж электропроводки в деревянном доме имеет множество важных требований и нюансов, которые необходимо соблюдать в целях пожарной безопасности. Знания устройства электросетей в доме пригодятся каждому домовладельцу, ответственному за состояние собственного дома, однако монтаж электрической проводки в здании лучше все-таки не производить своими руками, а доверить профессионалам. Не стоит также забывать о своевременной диагностике состояния электросетей в своем доме и соблюдении техники пожарной безопасности. Если у вас остались вопросы по устройству электросетей в домах из бруса, вы можете обратиться за консультацией к нашим менеджерам в ближайший офис компании Holz House.
Электропроводка в деревянном доме: выбор материала, подводка к строению
Подводка электрокабеля к деревянному дому
Электрика в деревянном доме проводится таким образом, чтобы минимизировать риск возгорания.
Она должна соответствовать таким требованиям:
все кабельные изделия должны быть с огнеупорной оплеткой, а также изолированы огнеупорными материалами (для их укладки используются алюминиевые или термические пластиковые трубки (гофры) или короба);
токоведущие провода, должны быть с медными жилами и с таким сечением, чтобы выдерживать необходимую нагрузку (зависит от мощности подключаемых устройств);
также необходимо следить за тем, чтобы каналы для укладки кабелей (штробы) были обработаны огнезащитой (Неофлэйм, Фризол, Фукам) если монтируются непосредственно в деревянные стены
Если же в деревянном доме есть внутренняя теплоизоляция стен, то каналы для кабеля делаются в ней, важно обработать её, если она является горючей.
Внешняя проводка
Электрическая проводка в деревянном доме по типу монтажа разделяется на внутреннюю и внешнюю. Если деревянный дом находится в коттеджном городке или частном секторе, то проводка к дому чаще всего подводится по земляным кабель каналам и колодцам, а если в селе – то чаще всего навесом (по воздуху, путем крепления проводов к тросу).
Схема ввода электропитания: внешняя проводка к частному дому
При подведении электрического тока от общей сети к строениям чаще всего выбирают самонесущие провода, где изоляционный материал не подвержен разрушительному воздействию внешней среды. Оптимальное сечение кабеля – от 16 мм, а разбег от точки его ввода до земли – от 2,75 м.
Схема ввода электропитания в частный дом
Самонесущие изолированные провода в большинстве своем алюминиевые, и они категорически не подходят по нормам противопожарной безопасности для строений из дерева, а значит перед вводом в помещение необходимо делать переход для медного кабеля. Это осуществляется путем размещения на наружной стене дома счетчика электроэнергии с подведенным к нему алюминиевым проводом, от которого к разводному щитку через специальную «гильзу» будет идти уже медный кабель (гильза – своеобразный фильтр и переходник).

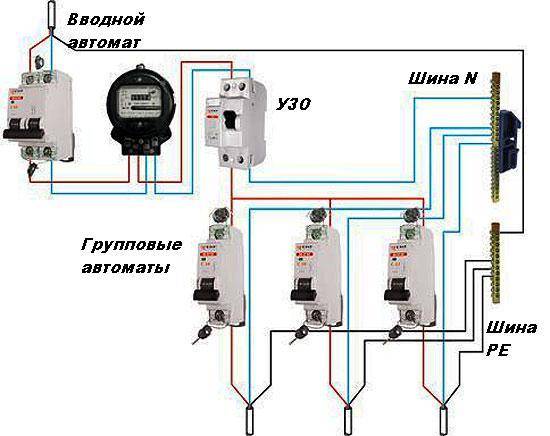

Электрощит в деревянном доме с двухполосным автоматом защиты и УЗО
В электрощитах также устанавливается:
- прибор аварийного отключения с автоматами на 25 или 16 Ампер (для автоматического отключения подачи питания при скачках напряжения внутри сети);
- УЗО – устройство защитного отключения (для отключения электросети при скачках напряжения во внешней сети).
Выбор типа монтажа зависит в большей степени от вида и эстетичности декоративного оформления комнат. Электропроводка в деревянном доме своими руками монтируется достаточно просто, но, разумеется, и здесь имеются особые рекомендации и некоторые нюансы выполнения работ.
Особенности закрытой проводки
Закрытая проводка монтируется почти аналогично открытой. Для обоих типов подходят одинаковые кабели с маркировкой ВВГ.
Скрытая проводка производится до окончательной обшивки стен. Провода прячутся в металлическую трубу, использование пластика строго запрещается. Если необходимо сделать поворот, берётся изогнутая труба. Как вариант — обычная, и к ней приваривается ещё одна.
Перед окончательной обшивкой стен и труб необходимо организовать вывод наружу всех нужных кабелей. В заранее определённых местах подготавливаются отверстия для выключателей, розеток и распределительных коробок. Отдельное отверстие требуется под распределительный щит.
К проводке крепятся накладные выключатели и розетки
При сверлении отверстий для ответвительных коробок и розеток можно воспользоваться коронками по дереву. Основное требование — аккуратность, в противном случае вы можете повредить кабель.
Отверстие для распределительного щита зависит от его типа. Если он накладной, дыры имеют произвольную форму, кромки скрываются под защитным материалом. При установке встраиваемого щита отверстие в обшивке должно соответствовать его размерам и формам с учётом того, что борт скроет кромку.
После обшивки стен и подготовки требуемых отверстий устанавливаются все коробки и розетки. В большинстве случаев применяются устройства накладного исполнения: сверлить все дыры в сплошной древесной стене опасно с точки зрения пожарной безопасности.
Следование правилам технологии и технике безопасности позволит вам самостоятельно установить электропроводку в деревянном доме
В таких строениях особенно важно соблюдать правила противопожарной безопасности
Важность правильного монтажа
Температура электрической дуги, возникающей при коротком замыкании проводников, по которым бежит ток напряжением в стандартные 220 В, может достигать 5000 °C (!). От температуры, плавящей сталь, не помогает никакая противопожарная пропитка.
Несмотря на это, проводку в срубе из оцилиндрованных брёвен или каркасном дачном домике часто делают «спустя рукава», если не сказать халатно. Обычно это мотивировано нежеланием много возиться с дачей, где живут два-три месяца в год. Но стоит понимать: некачественно сделанная внутренняя проводка деревянного дома способна оставить вас без этого самого дома.
Обратите внимание, что под «некачественно» в первую очередь подразумевается «не по правилам, предусмотренным для деревянного дома». Обычная практика монтажа бытовой электросети в квартире или кирпичном доме для деревянного не годится по причине горючести материала здания
Виды укладки проводки по деревянному потолку
Все мы привыкли, что система электроснабжения в доме из природных и искусственных каменных материалов делается скрытой. Обычно кабель питания скрывается в штробе либо защищен слоем штукатурки.
Другое дело прокладка проводки по деревянному потолку и стенам постройки из древесины
Важно сделать проводку не только красивой, но и безопасной. В деревянных постройках это особенно актуально, ведь скрыть провода под слоем штукатурки не получится, а скрытая прокладка опасна высокой вероятностью возгорания
Проводка по деревянному потолку бывает скрытая и открытая. Рассмотрим особенности, преимущества и недостатки каждого способа подробно.
Открытая проводка
Отличительная особенность открытой проводки состоит в том, что все провода прокладываются прямо по поверхности, то есть они не скрываются за отделкой стен и потолка, поэтому постоянно находятся на виду.
Любая электрика по деревянному потолку и всему дому должна разводиться так, чтобы не было прямого контакта проводов с древесиной, ведь этот материал быстро возгорается при коротком замыкании. Это главное условие для монтажа открытых и закрытых систем.
При прокладке электрических кабелей действует одно важное условие – все они должны иметь несколько слоев изоляции или прокладываться внутри трубы или специального ПВХ-канала. Однако при выполнении открытой проводки с ПУЭ от использования труб и каналов можно отказаться
Потолочный или стеновой провод монтируется прямо на потолок или стену, но так, чтобы он не касался любых деревянных конструкций.
Открытый монтаж электрики по потолку выполняется следующими способами:
- в специальных ПВХ коробах;
- в металлических рукавах;
- в гофре из ПВХ;
- в металлических или пластиковых трубах;
- на скобах;
- на фарфоровых роликах или изоляторах.
Преимущества открытой проводки:
- легкость и быстрота монтажа;
- нет необходимости в покупке дополнительного оборудования;
- сохранение целостности стен и потолков.
Недостатки открытых систем:важно учитывать технические нормы и требования, предъявляемые к помещению; непривлекательный внешний вид; во время монтажа важно соблюдать нормы пожарной безопасности
Закрытая проводка
Скрытая электропроводка по деревянному потолку и стенам имеет следующие преимущества:
- на стенах и потолке отсутствуют элементы разводки, которые нарушают гармоничный дизайн помещения;
- благодаря тому, что все выключатели и розетки заглублены в стены, они не мешают при расстановке мебели;
- на стены удобно крепить выбранную финишную отделку;
- при условии правильного выполнения гарантирована высокая степень пожарной безопасности;
- кабель в трубе легко заменить;
- отсутствует риск механического повреждения провода;
- на электрической арматуре не появляется паутина и не собирается пыль.
Недостатки скрытых систем:
- не получится выполнить ревизию и замену проводки (изношенные старые участки и провода с микроповреждениями приводят к короткому замыканию);
- если вы решите в будущем дополнить систему новыми точками, то сделать это будет сложно;
- сложности монтажа (такую проводку можно выполнить только на этапе возведения постройки);
Другие минусы: для скрытия изоляционных труб и коробов придется устанавливать фальш-конструкции; материалы и работы обходятся недешево; для работы понадобятся специальные инструменты.
