Как самому сделать резиновую крошку из колес? Обзор

Сооружение дробилки для переработки шин

Применяются три основных способа производства крошки:

Дробление шин после их охлаждения жидким азотом до –190 градусов.
Получение крошки на промышленном оборудовании полного цикла с удалением корда и последующим измельчением резины.
Переработка с использованием универсальных дробилок, которую можно осуществлять в домашних условиях самому.

Первые два способа требуют больших инвестиций. Третий вариант доступен каждому

, кто имеет возможность и желание изготовить дробилку дома.

Необходимые агрегаты можно изготовить самостоятельно в мастерской или на производственном участке – там, где есть металлорежущие станки (токарные, фрезерные) и сварочный аппарат для изготовления комплектующих деталей.

Если нельзя самостоятельно выполнить механическую обработку заготовок и придется заказывать их по своим чертежам, все равно стоимость станков по переработке шин будет в несколько раз дешевле, чем аналогичных покупных агрегатов.

Основным комплектующим устройством на линии по переделке покрышек является шредер (измельчитель для резины). Рассмотрим более подробно и назначение узлов данного станка.

Устройство агрегата

Станок состоит из следующих основных узлов:

электродвигатель 5 кВт – 2 шт;
корпус с дисковыми валами;
решетка;
редуктор червячный – 2 шт;
каркас шредера;
загрузочный бункер;
направляющий лоток;
шкаф управления.

Детали установки монтируются на мощной раме, сваренной из швеллеров.

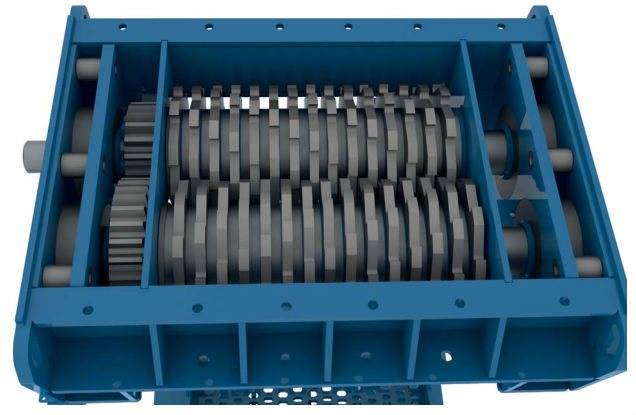

Коробка с режущими дисками

Главным узлом дробилки для резины является корпус с фрезерными валками.

При этом режущие ножи выполнены из высокопрочной стали и термически обработаны, что ощутимо снижает их износ. Они практически не требуют заточки во время эксплуатации.

Расчет отверстий коробки, валов и режущих элементов должен быть точный, поэтому его нужно производить специалисту в этой области (конструктору).

Решетка для калибровки крошки

Для того чтобы получить калиброванную фракцию шинного сырья, шредеры снабжаются специальной решеткой, которая устанавливается под валками.

Редуктор червячный

Вращение валов с дисковыми фрезами осуществляется обособленно, непосредственно от червячных редукторов, соединенных с электродвигателями через муфты.

Передаточное отношение выбирается от 25 до 35 таким образом, чтобы резание было без заедания и с достаточной скоростью.

Рама агрегата

Каркас сварен из профильных элементов, обеспечивает надежность и устойчивость агрегата во время работы, а также погрузочно-разгрузочных действий.

Загрузочный бункер

Установка для переработки шин оборудуется бункером загрузки покрышек и лотком при выемке готовой резиновой крошки.

Благодаря своей конструкции бункер исключает образование заторов из сырья и гарантирует направленное движение массы к вращающимся валкам.

Приспособление для разрезания покрышки

Установка для разрезания шины и удаления корда состоит из несущей рамы и стойки.

На каркасе находится зажимной механизм шины, вращающийся вместе с покрышкой во время резания. Обороты двигателя уменьшены за счет разного диаметра шкивов. На стойке расположен встроенный клиновидный резак, который настраивается на определенный размер за счет перемещения пиноли.

И еще немного о бизнесе по переработке покрышек

Итак, вы узнали, как своими руками сделать резиновую крошку, но давайте подробнее ознакомимся с тем, как превратить утилизацию в собственный бизнес. Так как старые покрышки являются отходами, то для работ с ними требуется лицензия. Ее следует оформить за свой счет, и это следует учитывать заранее. Второй пункт – получить пакет документов от санитарно-эпидемиологической станции.

Для того, чтобы получить все бумаги, от вас потребуется:

Выполнить установку фильтров.
Выбрать правильно расположение перерабатывающего предприятия. Выполнять переработку стоит как можно дальше от жилого дома, а также социальных объектов вроде школ, детских садов и прочего.

Также обязательно зарегистрируйте фирму в государственном учреждении и налоговой инспекции, заключите договор о поставках электрической энергии и решите вопрос с пожарной безопасностью.

Подбор помещения

Оборудование

В целом оборудование можно разделить на 3 группы:

Техника из Европы, которая соответствует всем современным требованиям. Она крайне эффективна и надежная.
Оборудование из поднебесной. КНР продукция чаще всего обладает сомнительным качеством, а также непродолжительным сроком эксплуатации. Естественно, если покупать китайскую продукцию от известных брендов, то качество будет прекрасное, то и цена как у европейских инструментов.
Средним звеном будет Европой и Китаем станет надежный агрегат, сделанный в России. Стоимость отечественной техники будет ниже в 2-3 раза, и в 2 раза выше, чем в Китае.

Это несколько вариантов для тех, кто не хочет или не может сделать оборудование своими руками. Также хочется отметить, что переработка резины может быть и в крошку, и в дизельное топливо, но для последнего материала потребуются большие денежные вложения. Процесс состоит из сортирования и будущего измельчения сырья, а далее отобранный материал загружают в реактор, который способен извлечь из вторичного сырья топливо, которое может быть жидким, металлическим кордом или газом. Готовый продукт можно использовать для дальнейшей переработки.

Персонал

Для предприятия, где можно сделать резиновую крошку, потребуются:

Водитель, имеющий собственное грузовое авто. Также можно закупить свой автомобильный парк и просто нанять водителей.
Бухгалтер.
Человек, который помогает заниматься сбытом готовой продукции.

Рентабельность

Перед тем, как выполнить закупку и начать все осуществлять по бизнес-плану, посчитайте все расходы. Покрышки представляют собой практически мусор, но вот оборудование для переработки стоит огромных денег. Общая сумма затрат составит около 3 миллионов рублей, поэтому будет целесообразнее найти инвестора для того, чтобы реализовать бизнес-план. К сумме стоит добавить стоимость очистителей, без которых СанПиН не даст разрешения на работу миниатюрного завода. Расходы на сырье будут минимальными, его можно покупать практически даром. Вы удивитесь, но определенные организации и сами готовы платить за то, чтобы старые покрышки были утилизированы.

Технология укладки покрытия из резиновой крошки

Укладка бесшовного покрытия из резиновой крошки может производиться как в один слой, так и в несколько. В первом случае приготовленная смесь выкладывается на подготовленное основание и разравнивается требуемым слоем с помощью прави́ла, полутерка или ракели, смоченной в антиадгезионном составе. В качестве такого средства можно использовать мыльную воду, уайт-спирит или скипидар. После заглаживания, поверхность смеси требуется прикатать, используя валик для укладки резиновой крошки. В результате этой операции покрытие уплотняется и образуется гладкая текстура.

Не рекомендуется слишком сильно давить на валик, это снизит упругость, водопроницаемость и морозостойкость резинового покрытия.

Для повышения производительности работ применяется укладчик резиновой крошки, который одновременно может являться и миксером для приготовления состава. При движении по направляющим, которые являются маяками, из его бункера на поверхность основания равномерно подается готовая смесь.

В зависимости от конструкции, такое оборудование для укладки резиновой крошки, способно за один проход покрывать захватку шириной 1,5-3 м, при этом соблюдается высокая точность толщины слоя. Выравнивание и укатка производятся автоматически под контролем оператора. Своими руками остается исправлять только мелкие огрехи, которые возможны при укладке резинового покрытия на больших площадях. При укладке в покрытия два слоя нет необходимости в нижний добавлять пигмент для резиновой крошки, поэтому смесь для него изготавливают без краски. Для увеличения упругости покрытия может применяться резиновая крошка более мелкой фракции (0,5-2,5 мм). Это повышает удельный вес (снижает пористость) и делает нижний слой более жестким.

При устройстве бесшовного резинового покрытия по мягкому основанию рекомендуется проложить между слоями стекловолоконную сетку, предварительно закрепив ее с помощью строительного степлера. Такое армирование значительно усилить прочность резинового покрытия. Эти работы можно проводить только после затвердевания первого слоя.

Второй слой бесшовного покрытия делается более тонким (10-15 мм) и может как включать в себя определенное количество EPDM-гранул, так и полностью состоять из этиленпропиленового каучука. Во втором случае добавление красителя не требуется, так как EPDM-крошка уже имеет окраску, нанесенную при ее производстве.

Технология устройства резинового покрытия позволяет создавать на нем узоры, рисунки и спортивную разметку различных цветов. Для этого по готовой затвердевшей поверхности по трафарету острым ножом вырезают участок с контуром будущего рисунка или разметки. Края обклеивают малярным скотчем, чтобы предотвратить окрашивание основного покрытия, а вырезанный участок заполняют смесью с другим колером. Благодаря высокой адгезии полиуретанового связующего, такой рисунок будет монолитен с общим покрытием. Для снижения финансовых затрат при устройстве бесшовного покрытия применяется комбинированный способ нанесения смеси. Основной слой из неокрашенной резиновой крошки наноситься вручную или с помощью механизированного укладчика, а верхнее декоративно-защитное покрытие выполняется из EPDM-гранул очень мелкой фракции (0,5-1,5 мм) и наносится распылением с помощью спрей-установок на базе компрессора слоем в 3 мм.

Так как этиленпропиленовый каучук имеет более высокие эксплуатационные характеристики, то стойкость к истиранию такого покрытия значительно выше, а следовательно увеличивается и его долговечность. К тому же в процессе производства работ не используются пигменты для окрашивания нижнего слоя, а скорость нанесения такого бесшовного покрытия возрастает.

Скорость твердения состава резинового покрытия зависит от температурно-влажностного режима. Разрешено производить работы при влажности воздуха в 60-80 %, и температуре от +5 до +30 °C. Оптимальными условиями полимеризации полиуретанового связующего являются показатели +25 °C и 70 % влажности. Эти же требования относятся не только к воздуху, но и к основанию.

При производстве работ на открытой площадке во время твердения смеси не допускается попадание атмосферной влаги на поверхность покрытия. Частичный набор прочности, после которого разрешается пешеходная нагрузка на покрытие происходит через 12 часов. Полная эксплуатация покрытия допускается через 24-48 часов.

Изготовление резиновой крошки своими руками в домашних условиях

В последние годы вошло в моду использование резиновой крошки и материалов, изготовленных на ее основе для оформления участков, организации дорожек, покрытия крыш домов. Можно использовать резиновую крошку и для создания гидроизоляции для фундаментов зданий. Для того чтобы использовать элементы из резиновой крошки на своем участке, можно обратиться в компанию, профессионально работающую с резиновой крошкой. Однако выполнять работы с этим материалом не так уж и сложно. При желании и наличии свободного времени резиновую крошку можно изготовить в домашних условиях своими руками.

Из чего изготавливается резиновая крошка своими руками?

При решении этого вопроса можно пойти двумя путями. Путь номер один опирается на переходе резины в хрупкое состояние при пониженных температурах. Если в домашних условиях есть возможность охлаждать исходный материал для приготовления крошки до температуры -70 … -80 градусов по Цельсию, то можно будет получать крошку из любого типа исходных материалов. Однако решить эту задачу в домашних условиях не так-то просто.

Путь номер два состоит в грамотном отборе исходного материала. Как мы знаем, крошку можно получать из покрышек и камер от автомобильных колес. Но покрышки очень тяжело поддаются измельчению в нормальных условиях, к тому же из них потом сложно извлечь металлический корд. По этой причине для получения резиновой крошки в домашних условиях лучше использовать в качестве исходного сырья старые изношенные камеры. Этот материал достаточно легко можно резать при помощи подручных инструментов имеющихся в любом доме.

Как в домашних условиях изготовить резиновую крошку?

На начальном этапе необходимо подготовить достаточное количество исходного сырья, т.е. старых автомобильных камер и соответствующий режущий инструмент. Для изготовления покрытия площадью один квадратный метр и толщиной 10 мм необходимо порядка 8 кг резиновой крошки. При производстве крошки из старых камер потери материала по массе минимальны. Таким образом, необходимо заготовить исходный материал из расчета 8 кг старых камер на 1 квадратный метр покрытия.

Для измельчения резины можно применять обычные ножницы или топор. При желании можно соорудить специальные гильотинные ножницы. В крайнем случае, можно организовать нарезку камер достаточно острым ножом.

Изготовление крошки нужно выполнять по следующему алгоритму:

Удалить все металлические элементы со старой камеры
Разрезать камеру на тонкие полоски
Тонкие полоски, полученные на этапе 2 измельчить

rezinovaja-kroshka.ru

Как своими руками сделать резиновое покрытие для дачи на землю

Различные покупные резиновые покрытия из резиновой крошки безопасны, надёжны и прослужат много лет. Поэтому из них делают покрытия на спортивных и детских площадках, на беговых дорожках и во многих других местах. Также эти резиновые покрытия можно использовать и на даче, садовом участке или в гараже.

Как сделать резиновое покрытие своими руками

Однако наладить производство резинового покрытия из резиновой крошки для нужд собственного сада можно и своими силами.

Изготовление резиновой крошки

В первую очередь нужно изготовить резиновую крошку. Делают резиновую крошку обычно из старых автомобильных покрышек. Из покрышки вырезают стальные обода, а саму покрышку разрезают на мелкие части размером не больше 10 мм. Резать покрышки не очень легко поэтому её лучше всего сразу с помощью кусачек откусывать на мелкие части.

Сделать на даче дорожное покрытие из резиновой крошки своими руками

Приготовив резиновую крошку в нужном количестве нужно приступать к подготовке основания.

Подготовка основания

Если основание бетонное то поверхность нужно будет обработать грунтовкой. Если поверхность деревянное то поверхность обработать нужно будет антисептиком. Если поверхность рыхлая как земля или песок то с поверхности снимается растительный слой, а заодно и по горизонтали выравнивается поверхность чтобы не было резких перепадав по высоте. По выровненной земле раскладывается полиэтиленовая плёнка.

Сделано резиновое покрытие на даче своими руками

Закончив с подготовкой поверхности можно приступать к укладке резиновой крошки.

Без использования связующего состава

При этом способе заранее приготовленную резиновую крошку насыпают толстым слоем на участок и утрамбовывают.

Как сделать покрытие из резиновой крошки для дачи

Полученное таким образом покрытие прослужит не очень большой срок но зато покрытие получается намного дешевле и плотным.

С использованием связующего состава

При этом способе понадобится приобрести однокомпонентный полиуретановый клей для покрытия из резиновой крошки, краситель и бетономешалку. В бетономешалку помещают резиновую крошку, краситель и полиуретановый клей. Полиуретанового клея в бетономешалку наливают в количестве 5 % от количества резиновой крошки. Перемешивать долго нельзя так как полиуретановый клей через 30 минут начинает твердеть.

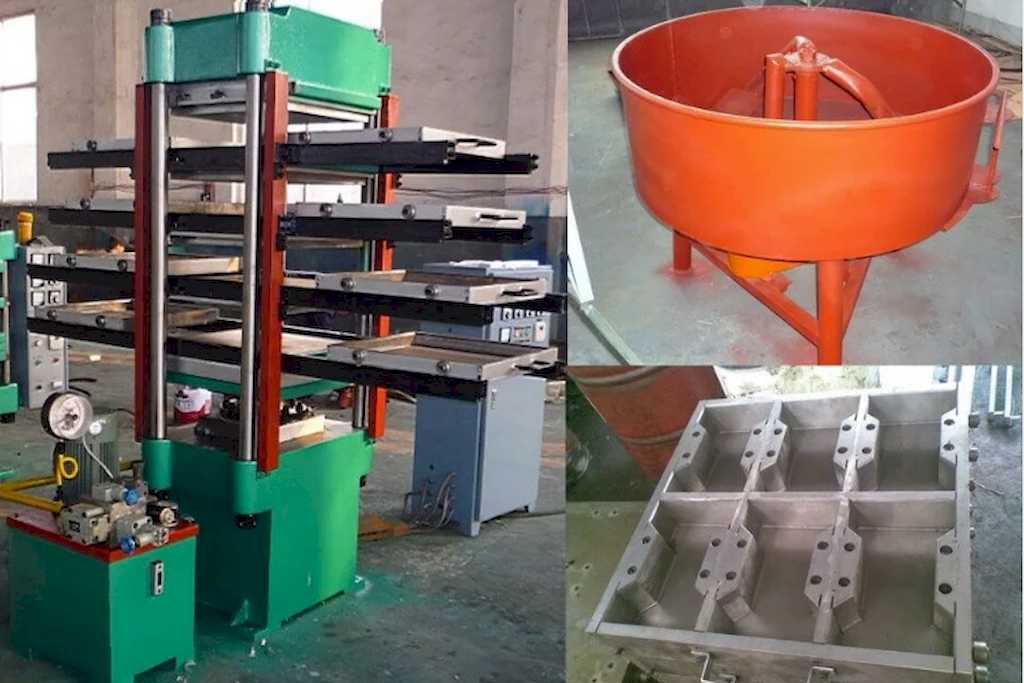

Изготовление резиновых покрытий из крошки

Все тщательно перемешав выливают на заранее подготовленную поверхность. Резиновое покрытие выравнивают до нужной толщины слоя и утрамбовывают. После этого нужно будет подождать примерно сутки чтобы поверхность затвердела и по ней можно будет ходить, а полностью затвердеет такая поверхность только через неделю и тогда она не будет бояться моющихся химических средств.

Возможно вам будет интересно:

stroisam2.ru

Организация бизнеса

Рассматривая утилизацию использованных автошин как бизнес, стоит взвесить все плюсы и возможные минусы.

За модель возьмем предлагаемую площадку ALFA TYRE RECYCLING 500 – электромеханическая производственная линия для переработки шин разного диаметра, включая покрышки грузовых автомобилей.

Стоимость оборудования

Стартовый капитал для покупки необходимого оборудования:

N п./п.	Наименование оборудования, иные расходы	Стоимость, руб
1	Основное оборудование	11 750 000
2	Весы	20 000
3	Мешкоупаковочная машина	10 000
4	Мешки под крошку	20 000
5	Доставка в любой регион России	100 000
6	Установка, монтаж и наладка оборудования	150 000
7	Расходы для старта линии (ключи, масло и т.д.)	30 000
	Итого:	12 080 000

Ниже представлена таблица с наименованием оборудования в рамках линии по переработке шин ATR 500:

N п./п.	Наименование оборудования	Количество
1	Нож для резки автошин	1
2	Транспортер ленточный	1
3	Первичная система измельчения (шредеры)	2
4	Вентилятор	3
5	Циклоны малые	2
6	Пневмотранспортер	1
7	Сепарация магнитная	3
8	Дробилка	1
9	Сито с виброударом	2
10	Циклоны большие	1
11	Пылесос	1
12	Электрооборудование	1
13	Металлоконструкция	1
14	Транспортер ленточный для корда	1

Немного подробнее об этой линии можно узнать, посмотрев видео:

Стоит обратить внимание и на такие моменты:

цены на отдельные элементы оборудования необходимо уточнять у продавца (поставщика);
все обязательства по гарантийному ремонту и условиях его предоставления прописаны в договорах поставки.

Стоимость доставки оборудования по России может колебаться в большую сторону в зависимости от отдаленности региона.

Более подробное описание данной линии здесь.

Можно прицениться по оборудованию и у других поставщиков, например, у этого.

Требования к производственному помещению и складам

Понадобятся площади для:

размещения оборудования;
складирования сырья;
хранения готового продукта.

Для установки линии потребуется как минимум 200 квадратных метров.

Для складирования старых шин и покрышек подойдет уличный неотапливаемый ангар или огороженное место для выгрузки вторсырья.

Покупка необходимых помещений может оказаться неподъемным бременем для начинающего предпринимателя.

Персонал

Рассмотрим количество обслуживающего персонала и ежемесячный фонд заработной платы.

Для бесперебойной работы производственной линии с мощностью выхода готовой продукции (резиновой крошки) 150 тонн/мес. требуется штат около 10 человек.

Примерный фонд ежемесячной оплаты труда — 350 000 руб.

Данные расчеты представлены в виде усредненного плана и могут отличаться в зависимости от региона России.

Другие расходы

Производство будет сопровождаться и другими ежемесячными расходами:

Покупка упаковочных мешков (тары) под готовую продукцию. Цена мешка 30 кг составит 8 руб, из расчета месячного расхода получаем сумму 4 000 руб.
Связь – 10 000 руб.
Непредвиденные расходы – 10 000 руб.
Средние данные энергопотребления производственной линии, рассчитанные на производство готовой продукции 150 тонн/мес. равны около 100 000 руб/мес.
Техническое обслуживание – 50 000 руб.
Отдельной статьей расходов необходимо считать замену режущих элементов (ножей) – 35 000 руб.
Услуги мусоровозов – 20 000 руб.

Лицензия для приема и утилизации

Вопреки информации на большинстве сайтов, переработка шин как бизнес требует наличия лицензии.

Шины имеют четвертый класс опасности. Согласно законодательству РФ, прием и утилизация данного вида отходов требуют получения лицензии.

Перед подачей документов предприниматель должен иметь:

производственные площади;
промышленную площадку с санитарной зоной;
оборудование;
разрешения от Росприроднадзопа, Роспотребнадзора, пожарной инспекции.

Стоимость лицензии составляет 7500 рублей, срок ее оформления — 45 рабочих дней. Используя услуги посредников, готовьтесь заплатить в разы больше.

Подсчеты прибыльности

Прибыльность проекта и план получения выручки:

Готовая продукция в виде резиновых гранул, средняя цена 15 руб/кг. 100 тонн = 1 500 000 руб.
Корд металлический 30 тонн при цене 3 000 руб/тонна = 90 000 руб.
Текстиль из расчета получаемого материала 20 тонн и среднерыночной цены 2 000 руб/тонна = 40 000 руб.

Представленный бизнес-план имеет средние расчеты, не учитывает некоторые факторы:

местоположение;
территориальную принадлежность;
наличие рынка сбыта в конкретном регионе.

Его нельзя принимать как формулу, но, даже не смотря на это, выгода очевидна.

При благоприятных условиях окупаемость производства крошки из старых шин произойдет через 1,5-2 года после запуска линии.

Преимущества и недостатки сырой резины

Использование натурального или синтетического каучука придает сырой резине ряд свойств в частности, ее можно использовать при ремонте автомобильных покрышек.

Ремонт автопокрышки сырой резиной

В зависимости от состава этот материал имеет высокие прочностные характеристики. Но следует, отметит и то, что с течением времени, каучуковая смесь теряет свои свойства. В частности, она становится хрупкой, и время вулканизации будет соответственно увеличено.

Наличие среди компонентов соединений кремния приводит к тому, что готовые изделия будут обладать достаточной твердостью и устойчивостью к износу.

Устройство агрегата

Конструкция измельчителя представляет собой ножевой механизм (шредер), который позволяет перерабатывать шины, камеры и другие элементы из резины. Материал при таком способе измельчения сохраняет свою молекулярную формулу и не теряет свойства эластичности. Производительность оборудования полностью зависит от показателя его мощности.

Основные узлы агрегата по переработке резины:

Электрический двигатель — обеспечивает скорость переработки резиновых отходов, рекомендованная мощность двигателя 4-5 кВт.
Коробка с режущими дисками — измельчает сырьевой материал до требуемого размера.
Решетка для калибровки крошки — регулирует диаметр получаемой резиновой крошки.
Червячный редуктор — исключает заедание и замятие материала.
Рама агрегата — обеспечивает устойчивое положение станка.
Загрузочный бункер
Направляющий лоток

Читать также: Какие бывают баллоны для пропана

Весь механизм станка помещается в корпус, поверх которого устанавливается загрузочный бункер. Перед погрузкой материала обязательно удаляются посторонние металлические предметы (шипы, гвозди и тд). Шины разрезаются на ленты сокращая время переработки.
