Пошаговое руководство, как сделать винтовые сваи самому

Особенности

Аппарат для плазменного раскроя труб с ЧПУ

Станок для раскроя свай с ЧПУ оборудован плазмообразователем Hypertherm Powermax( лучшие на рынке), управляется всего 1 человеком, дает отличную точность, скорость и себестоимость реза.

Как итог, производительность раскроя выросла втрое против ручной резки, что позволило отказаться от половины резчиков.

Более того, корона вырезана с абсолютной точностью, и теперь сварщикам не надо исправлять огрехи, которые были при ручной резке, что, в свою очередь позволяет сэкономить 15-20% стоимости на участке сварки.

Мы тестировали его весь 2021 год и точно можем сказать — он нужен!

Ко всем станкам в комплекте идет набор программ и обучение работе на нем. Возможен шеф-монтаж.

Пошаговая инструкция по монтажу

Технология установки винтовых свай предусматривает проведение подготовительных работ, в процессе которых на местности проводят анализ грунта. На основании результатов подбирают размер конусных опор и рассчитывают их количество. Также проводят разметку площадки с отметкой вехами мест, где планируется погружение. Сами винтовые стержни необходимо обработать антикоррозийным средством или грунтовкой и отметить уровень их погружения.

Помните, что строительство фундамента, а именно заворачивание свай, принято начинать с угловой вехи, находящейся на самой верхней точке рельефа. Далее приступают к монтажу угловых стержней, а затем размещают остальные опоры согласно заданному шагу.

Ручная установка

На месте отметки специальной дрелью (буром) просверливают отверстия требуемого диаметра. Этот процесс необязательно проводить дрелью, а лунки можно проделать обычной лопатой. В отверстия ставятся сваи, замеряется вертикальность их установки и осуществляется закручивание до необходимого уровня.

Подготовка ямы для опоры

Для закрутки сваи понадобится использование металлического стержня или лома, которые вставляют в технологические отверстия несущего элемента, а уже на них надевают усиленные трубы соответствующего диаметра – эту конструкцию и будут вращать. Ручную закрутку проводят по часовой стрелке до необходимого заглубления сваи. Обычно вращение проводят вдвоем, а еще один человек контролирует при помощи уровня вертикальность стержня.

Заглубление опоры

Когда все элементы установлены, их необходимо выровнять по высоте, обрезая на уровне отметки, определенной оптическим дальномером или натянутой проволокой. Основа дома должна быть надежной, поэтому сваи усиливают путем заливки бетонного раствора, после застывания которого, необходимо приварить оголовники. Швы, оставленные сварочным аппаратом, обрабатывают антикоррозийным составом.

Усиление бетонным раствором

Монтаж винтовых свай своими руками отнимает не так уж и много времени, а на установку каждого отдельного элемента потребуется менее получаса

Обратите внимание, что заглубляют опоры не менее чем на полтора метра – это средняя отметка промерзания грунта. Если не придерживаться такого правила, сваи будут подвижными во время замерзания и оттаивания почвы. Механическая установка

Механическая установка

Для такого рода монтажа потребуется машина с гидровращателями для крупнокалиберных свай, располагающимися на экскаваторе или грузовом автомобиле (чтобы узнать особенности аренды спецтехники, достаточно заглянуть в источник). Опоры среднего и малого диаметра лучше устанавливать сваекрутом – это специальное компактное приспособление.

Погружение винтовой опоры осуществляется гидравлическими двигателями, работающими в разных мощностных режимах. Оба типа устройств оперативно ставят сваи на место, при этом глубина выверяется очень тщательно, а специальные центрователи или бортовые компьютеры следят за углом наклона и обеспечивают перпендикулярное вхождение сваи.

Механический монтаж винтовых опор

Сваю помещают на специальные посадочные места на оборудовании и обеспечивают их фиксацию. Механическое устройство выставляет опору в намеченной точке и заглубляет ее до требуемого уровня. Далее с винтового конуса снимают держатели и проводят его окончательную обработку:

• заливают бетоном,

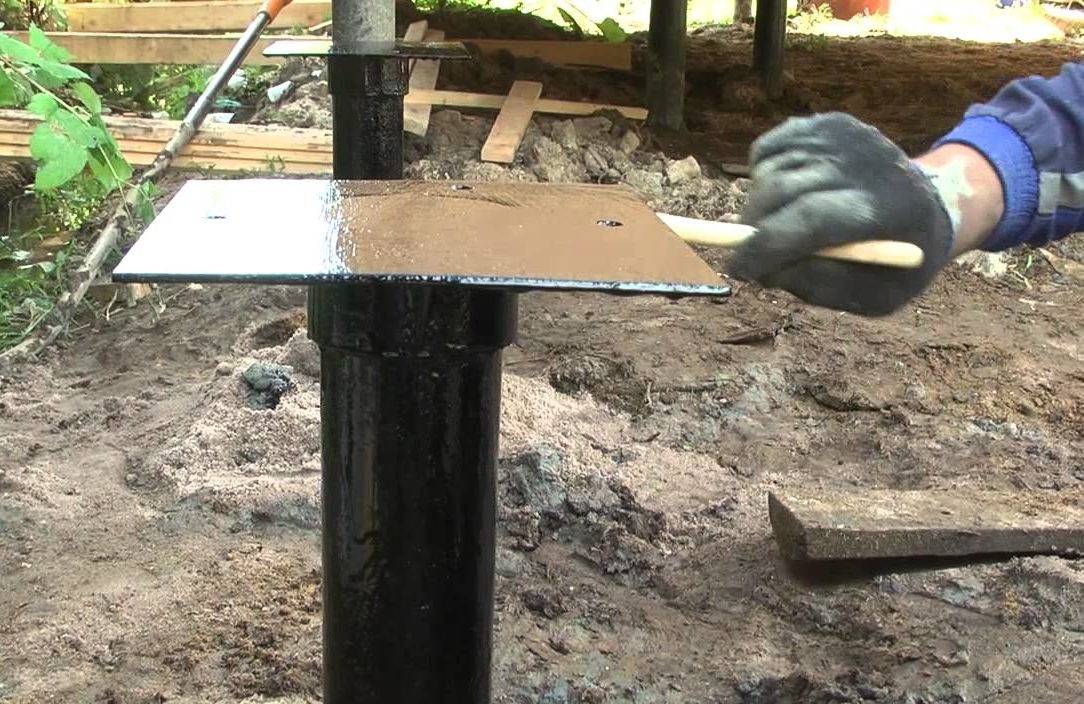

• приваривают оголовники,
• обрабатывают швы.

От каждого этапа зависит, какой будет готовая основа дома, поэтому пренебрегать инструкцией во время строительства фундамента категорически не рекомендуется.

Тело

Внутри тела винтовой сваи – полостьТело или ствол – пустотелая труба определенного диаметра с установленной толщиной стенки.

При этом труба может быть как круглой, так и квадратной формы. Специалисты рекомендуют использовать трубу, металл которой соответствует ГОСТу 8732-74. Длина ствола зависит от глубины залегания твердого грунта.

Свая должна быть погружена в твердый слой грунта минимум на 30 см, а верхняя часть – выступать над поверхностью в зависимости от пожеланий застройщика. Для определения диаметра можно воспользоваться СНиПом 2.02.03885 или практическими рекомендациями о том, что для устройства забора и разных укреплений подойдет труба от 47 до 76 мм, для свайного фундамента дворовых построек – 89 мм, а для каркасных и рубленых зданий – 108 мм.

Цены на винтовые сваи 133 мм

Антикоррозийная обработка

Как сделать фальш-цоколь

Фальш-цоколь предназначен для защиты пространства свайного поля под домом от проникновения животных или птиц, заметания снегом в зимнее время, от ветра и влаги. Для создания такого цоколя используются различные материалы.

Самый бюджетный и эстетически привлекательный вариант — полоса по внешнему периметру из профнастила. Она крепится верхней частью к специальной деревянной доске, установленной по периметру ростверка.

Нижнюю часть крепят к деревянному брусу, уложенному на подставки из кирпича, шлакоблока и т.п. для отсечки контакта с грунтом.

По нижней кромке устраивают бетонный отлив, а по верхней границе надо смонтировать отлив для вывода дождевой воды.

Этапы выполнения требуемых работ

По причине того, что для возведения фундамента требуется довольно много свай, нецелесообразно будет размечать каждую из них с использованием циркуля. Благоразумнее потратить некоторое время для изготовления требуемых шаблонов.

Необходимо создать 2 шаблона:

1. Большой круг, который будет иметь диаметр, равный наружному диаметру винта;
2. Малый круг с диаметром, равным наружному диаметру трубы.

На шаблоны целесообразно нанести центральные оси. Благодаря этому Вам будет легче ориентировать их на стальной полосе в процессе разметки.

После выполнения шаблонов можно приступать к следующему этапу.

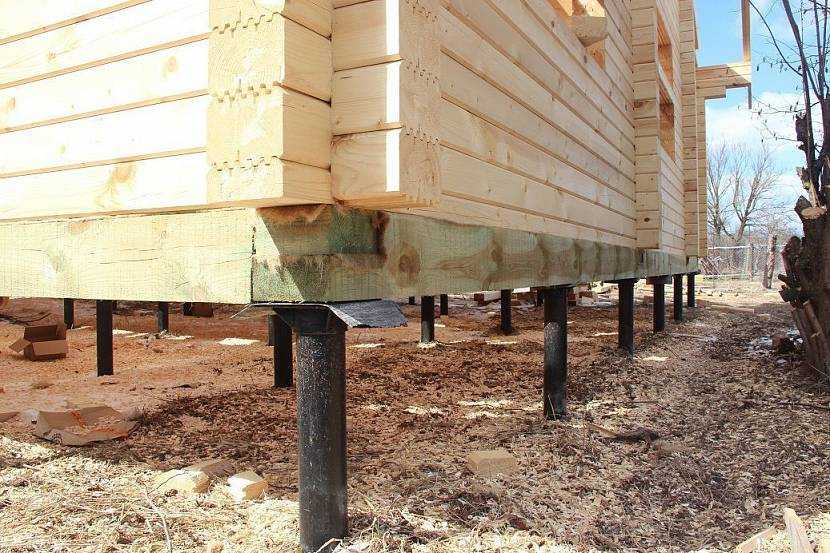

Фундамент на винтовых сваях

Что такое винтовые сваи? В чем их особенность и удобство? И как с их помощью сделать фундамент? Винтовые сваи — это такая опорная конструкция. Представляет она собой систему труб, которые погружены в грунт на определенную глубину. В нижней части этих труб приварены спиралевидные лопасти (как на фото). Эта конструкция позволяет вкручивать сваи в грунт. А лопасти играют роль нарезки, примерно с таким же эффектом действия, как и на шурупах. Острый наконечник сваи позволяет легче ей входить в грунт. А нарезка помимо того, что используется для вкручивания, также является опорным узлом, на который собственно и опирается свая.

За счет чего держится опора и на сколько она надежна, спросите вы? Отвечаем: такая свая держится за счет силы трения, которая возникает между грунтом и боковыми поверхностями сваи (трубы). Усиливают такую конструкцию те самые лопасти, о которых мы уже говорили. На них и о приходится часть нагрузки, что делает такую опору весьма надежной, при грамотной установке конечно. Кстати, сама установка таких свай имеет массу тонкостей, которые нужно соблюдать. Несоблюдение их может привести к тому, что свая будет хлипкой и ненадежной. Так вот, чтобы равномерно распределить нагрузку на каждую сваю, установка выполняется по заранее просчитанной схеме. Образуется так называемое свайное поле. Оно обеспечивает равномерную нагрузку на каждую опору.

Ростверк

Когда сваи уже погружены их верхние части срезают таким образом, что бы получилась ровная плоскость. Затем делают ростверк или по другому называют несущий пояс. Он-то и является основной конструкцией, которая распределяет нагрузку от стен. А самое главное, благодаря ему нагрузка на систему свай распределяется равномерно, не перегружая не одну из свай, что придает данной конструкции надежность и долговечность.

Строение и функции ростверка очень схожи с конструкцией ленточного фундамента. Отличием в данной конструкции является то, что у ростверка, вместо опоры на грунт, как у ленточного фундамента происходит на сваи. Для того чтобы конструкция приобрела жесткость и была менее восприимчива к боковым нагрузкам, полые трубы свай заливают бетоном после их установки. Это и создает дополнительную устойчивость и жесткость конструкции.

Конечно, и плюсы и минусы свайного фундамента имеют место быть. Но явным плюсом винтовых свай является то, что при их установке не обязательно погружать их до контакта с плотными слоями грунта, как с другими сваями. Особенность их конструкции позволяет надежно удерживать здание при достаточном углублении в грунт. Винтовые сваи являются висячим типом свай.

Устройство ростверка

Схема забивки свай

Расположение сваи определяется в ходе разработки проекта будущего строения. При этом каждый проект уникален, его разработке предшествует исследование местности (почвы, температурного режима, плотности застройки, наличия подземных коммуникаций, возможность подъезда техники и т.п.). Материал подготовлен для сайта www.moydomik.net

В частном и промышленном строительстве используются следующие схемы установки свай:

• свайный куст (в частном строительстве под колонны, в углах и т.п.);
• свайная лента (в частном строительстве и для линейных сооружений);
• свайное поле (в частном строительстве для очень больших и тяжелых домов, используется в основном в промышленном строительстве для многоэтажных домов).

Согласно СНиП сваи могут быть установлены по одной из трёх схем:

рядовая схема (а) установки свай. Является наиболее простой. Целесообразна для использования при наличии песчаного и гравелистого грунта. Использование данной схемы предполагает монтаж свай по очереди – от первой до последней.

секционная схема установки свай (б). Используется в случае необходимости создания свайного поля при наличии на участке плотной почвы. Специфика использования данной схемы состоит в том, что сначала забиваются сваи одной секции, затем пропускается ряд, формируется очередная секция. После того, как все секции будут обустроены, выполняется заполнение пропущенных рядов. Применение схемы позволяет исключить риск уплотнения почвы.

спиральная (в) и (г). Представлена двумя разновидностями. Первая предполагает начало работ с середины свайного куста, вторая с его краёв. Первый способ рекомендован для работы в плотной почве, второй – в нормальной. Использование спиральной схемы обеспечивает равномерное перераспределение нагрузки на почву, что в последствие исключит её подвижки.

Наличие схемы забивки свай (технологическая карта) позволяет организовать работу техники и строительной бригады, за счет чего достигается минимизация времени и средств, а все операции выполняются быстро и четко.

Схема забивки свай (технологическая карта)

Что нужно знать о винтовых сваях

Сваи бывают не только стальными винтовыми, но и бетонными. В некоторых случаях, особенно при строительстве крупных и тяжёлых сооружений, предпочтение отдают последним, как более надёжным и долговечным. Но перед тем как сделать свайный фундамент своими руками из бетона, следует провести геологические изыскания и инженерные расчёты, чтобы убедиться в верности принятого решения.

Однако такие затратные мероприятия обычно проводят при строительстве дома из кирпича, бетонных блоков и других массивных материалов. Более лёгкие деревянные, щитовые и каркасные постройки можно ставить на основание из винтовых свай на любых грунтах, кроме скальных.

Но если речь идёт о капитальном строении, расчёт параметров свай все же необходим. Пренебречь им можно только при возведении второстепенных конструкций – беседок, сараев, бань, ограждений. И только для таких конструкций можно использовать самодельные винтовые опоры.

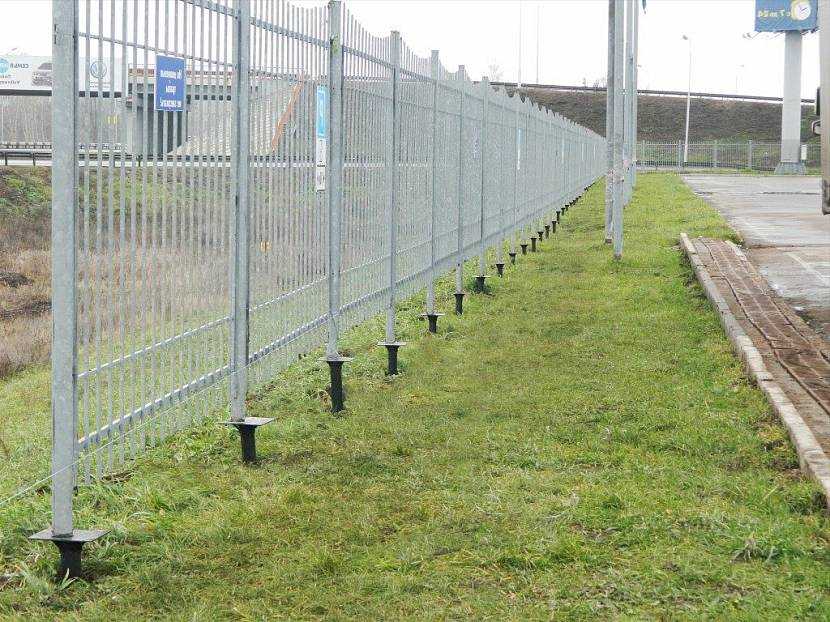

Металлический забор на винтовых сваяхИсточник spravka-region.ru

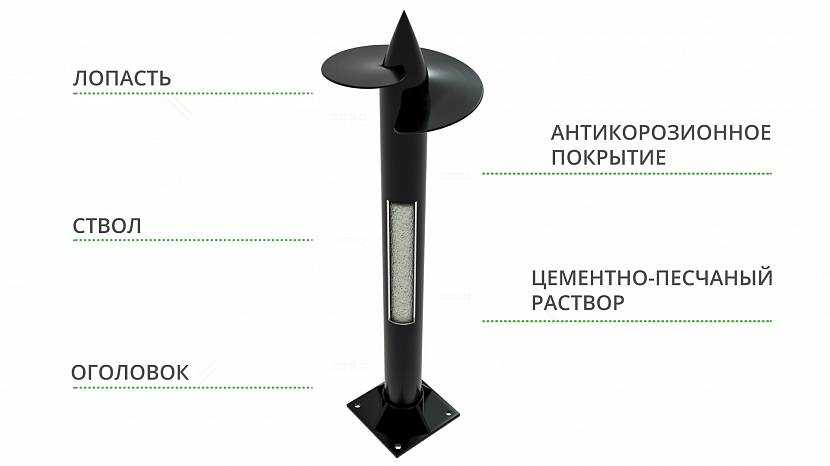

Составные части сваи

Внешне винтовая свая напоминает садовый бур и состоит из следующих частей:

• ствол из стальной трубы;
• острый наконечник в форме конуса;
• лопасть (винт);
• оголовок.

Основное отличие от бура заключается в перпендикулярном расположении лопасти относительно ствола, что позволяет ей входить в грунт, не взрыхляя его и не нарушая плотность.

Второе отличие – оголовок в верхней части конструкции, предназначенный для обвязки всех установленных элементов и устройства ростверка, так как сделать свайный фундамент без таких опорных площадок невозможно.

В заводских условиях сваи изготавливают либо методом литья, либо сварным способом, используя профессиональное оборудование. Они могут быть разной длины, отличаться диаметром лопасти, диаметром и толщиной ствола. Эти параметры подбираются в зависимости от расчётной нагрузки на основание и глубины залегания плотных слоёв грунта.

Кроме того, на производстве на все изделия наносят слой антикоррозионного покрытия, препятствующего разрушению металла, находящегося в постоянном контакте с влажной средой.

Свая заводского изготовленияИсточник www.balticdom.ru

Отличия конструкций кустарного производства от заводских

Изготовление фундаментных свай регламентируется нормативными документами. В частности, ГОСТ 8732 определяет качество металла для ствола, а ГОСТ 9.307-89 качество цинкового покрытия. В них прописаны марка и толщина стали, её химический состав и другие характеристики. Решая, как изготовить сваи винтовые своими руками, эти документы желательно изучить, чтобы получить на выходе качественные изделия.

Не имея возможности для самостоятельного изготовления, но желая сэкономить на опорах, некоторые застройщики покупают их у «кустарей» – мастеров, производящих металлические конструкции в условиях, далёких от заводских. Разумеется, никаких гарантий они не дают, и убедиться в качестве такой продукции до начала строительства невозможно.

В частности, как самоделки, так и изделия кустарного производства могут не обладать необходимой прочностью, лопасти могут деформироваться или отрываться при вкручивании в плотный грунт, а отсутствие качественной противокоррозионной обработки может привести к разрушению металла и ослаблению фундамента.

Разрушение всего одной опоры приведёт к ослаблению и перекосу фундаментаИсточник тверьстрой.рф

Тем не менее, вопрос, как сделать самому винтовые сваи своими руками, для многих остаётся актуальным из-за высокой стоимости сертифицированных изделий. Специалисты допускают применение самодельных опор, но лишь при возведении лёгких построек, надёжность и долговечность которых не имеют решающего значения. Фундамент для жилых домов, капитальных надворных построек, кирпичных и каменных ограждений должен возводиться из заводских свай, произведённых в соответствии с нормативными требованиями.

Плюсы и минусы свайно-винтового фундамента

Принципы расчёта и проектирования

Свайно-винтовая технология возведения фундаментов основана на принципе прохождения точечной опоры сквозь слабые слои почвы к плотным несущим пластам.

Нагрузка от дома, таким образом, передаётся прямо на несущее грунтовое основание, чем обеспечивается надёжное и прочное положение строения.

Глубину залегания несущих пластов грунта определяют путём опытного бурения и отбором образцов почвы, с последующим их испытанием. Также этот параметр берут из вертикальной съёмки с привязкой к месту строительства, которая есть в каждом отделении архитектуры местного исполкома.

Путём сбора нагрузок (вес всех конструкций строения, мебели, оборудования различного назначения, максимального количества людей и прочего, снеговая нагрузка) и делением их на общую площадь винтовых свай определяют удельное давление на почву. Оно должно быть меньше сопротивления несущего слоя грунта. Этим соотношением корректируют количество винтовых свай на плане СВФ.

Существуют нормативы отбора типоразмеров свай для строительства различных объектов. Основным показателем является диаметр ствола опоры, который напрямую взаимосвязан с величиной её несущей способности. Для ручной установки свай применяются опоры диаметром от 57 до 133 мм.

Диаметр сваи, мм	Нагрузка, кг	Вид почвы	Строение
57	800	Переувлажнённый грунт	Лёгкие постройки каркасного типа
89	1400	Болотистые и торфяники	Дачные домики, гаражи
108	3500	Все кроме каменистых	Бревенчатые дома (срубы)

Длину сваи рассчитывают исходя из того, что нижний её конец должен погрузиться в несущий слой грунта минимум на 300 мм. К этому добавляют высоту наземной части опоры. Проектом строительства закладывается величина просвета между землёй и обвязкой ВС (ростверком).

Минимальный технологический зазор допустим высотой 150 мм. Сюда следует добавить расстояние до технологических отверстий + 100 мм. В общей сумме это будет оптимальная длина сваи.

Как составить чертеж свайного поля?

После всех расчётов приступают к формированию чертежа расположения ВС на плане строительного участка.

При расстановке опор на приусадебном участке руководствуются следующими правилами:

1. Сваи должны быть установлены во всех углах плана фундаментного основания.
2. Опоры для монолитной плиты под оборудование (печь, котёл и пр.) будут в углах и по периметру через каждые 1,5 м.
3. По осям расположения несущих стен центры свай помещают с промежутком от 1,5 до 2 м., в зависимости от материала ростверка (обвязки). Например, для бруса — 1,5 м, а для швеллера достаточно будет устанавливать опоры каждые 2 – 2,5 м.

Пример исполнительной схемы и план свайно-винтового фундамента:

Как сделать фальш-цоколь

Фальш-цоколь предназначен для защиты пространства свайного поля под домом от проникновения животных или птиц, заметания снегом в зимнее время, от ветра и влаги. Для создания такого цоколя используются различные материалы.

Самый бюджетный и эстетически привлекательный вариант — полоса по внешнему периметру из профнастила. Она крепится верхней частью к специальной деревянной доске, установленной по периметру ростверка.

Нижнюю часть крепят к деревянному брусу, уложенному на подставки из кирпича, шлакоблока и т.п. для отсечки контакта с грунтом.

По нижней кромке устраивают бетонный отлив, а по верхней границе надо смонтировать отлив для вывода дождевой воды.

Как выполняется закручивание вручную

Особенности фундамента на металлических сваях

Как и чем обвязывать?

Изготовление винтовых свай для забора своими руками

Как известно, обустройство винтового фундамента является относительно несложным мероприятием, поэтому многих интересует вопрос, как сделать винтовые сваи самостоятельно, ведь это позволит в существенной степени сэкономить финансовые средства.

Чаще всего своими руками изготавливаются сваи для строительства заборов. Для самостоятельного изготовления свай вначале нужно подготовить такие отдельные компоненты:

• Трубы с требуемым диаметром.
• Винтовую часть, с шагом около 5 см.
• Наконечник, длиной не меньше 15 см.
• Оголовки, для крепления бруса или балок.

Длина и диаметр труб являются основными техническими параметрами винтовых свай. Длина изделия определяется в зависимости от вида грунта. Ее значение должно быть таким, чтобы обеспечить погружение сваи до уровня устойчивой почвы.

Выбор диаметра сваи зависит от величины усилий, создаваемых непосредственно строительной конструкцией. В соответствии с типом ограждения рекомендуется использовать трубы для изготовления винтовых свай следующих диаметров:

• 55 мм – для установки легких оград, к примеру, из сетки-рабицы.
• 76 мм – для монтажа ограждения из металлического профнастила или шифера.
• 89 мм – для обустройства массивного забора из кирпича или легких блоков.

Рекомендуется для производства свай винтового вида приобретать специальные заготовки с литым наконечником. Но если это невозможно, то он изготавливается самостоятельно непосредственно из используемой трубы. Для этого:

• Концы трубы разрезаются на отдельные секторы определенного размера по лекалу.
• Выполняется сварка их в конус.
• Производится рихтовка швов.

Винтовая часть может быть изготовлена из стали толщиной 5- 6 мм. Сегодня можно приобрести специальные заготовки для винтов, но их стоимость при этом будет выше. Наружный диаметр устанавливаемого винта должен выбираться в зависимости от особенностей грунта, а именно, чем глубже необходимо вкручивать сваю, тем меньший должен быть диаметр винта.

В качестве основания для закрепления сверху винтовой сваи швеллера или балки должен устанавливаться оголовок. Правильно изготовленное изделие выглядит, как показано на фото ниже:

Все подготовленные комплектующие соединяются между собой с помощью сварки

Очень важно следить за качеством сварного шва, чтобы исключить возможное разрушение конструкции при монтаже

Подробная видео-инструкция от мастера с комментариями поможет вам наглядно увидеть процесс создания сваи своими руками.

Видео-обзор: Самодельные винтовые сваи для забора

Самодельные винтовые сваи для забора

Рекомендуем также: Винтовые опоры для забора

Плюсы и минусы свайно-винтового фундамента

Для начала давайте рассмотрим основные преимущества использования свайно-винтового фундамента:

• Прочность и долговечность. Практика показывает, что бетонные конструкции разрушаются гораздо быстрее, чем прогнивает металл, а потому свайный фундамент с металлическими опорами выглядит предпочтительнее ленточного или столбчатого основания. К тому же железобетонный фундамент подвержен осадочным деформациям, в то время как свайным опорам такие проблемы не страшны. Практика показывает, что фундамент из свай стоит более 40 лет, не подвергаясь разрушениям.
• Дешевизна и экономия времени. Винтовые сваи устанавливаются прямо на грунт, без выравнивания, а значит, для их установки не требуется проводить земляные работы и рыть котлован. Данное обстоятельство существенно экономит время и деньги, ведь для строительства одноэтажного дома подобную конструкцию можно возвести даже без привлечения специальной техники! Для возведения фундамента не понадобится и специальная установка для заливки фундамента, что также сэкономит время и деньги.

Подсчеты показывают, что возведение свайно-винтового фундамента обходится приблизительно на 30% дешевле, чем строительство других видов несущих конструкций.

Универсальность. Несущая конструкция может быть возведена практически в любых условиях, как на равнинной, так и на гористой местности с имеющимися уклонами. Более того, дом на сваях можно возвести на болотистой местности, и даже в условиях вечно мерзлоты. Там, где многие другие опоры под строительные конструкции возвести просто нереально, сваи прекрасно устанавливаются и выполняют свою функцию на «отлично».

• Всесезонность. В отличие от других видов фундамента винтовые сваи можно устанавливать круглый год, хоть жарким летом, хоть лютой зимой. Данное обстоятельство совершенно не влияет на качество установки и надежность опорной конструкции. Соблюдается данное условие потому, что на глубине погружения наконечника сваи температура всегда стабильна.
• Устойчивость к пучению грунта. Свайные фундаменты прекрасно переносят морозное пучение в периоды промерзания почвы.
• Не требует застывания. Если ленточным и монолитным фундаментам требуется время для схватывания, застывания и набора прочности, то винтовые сваи можно начинать обвязывать буквально сразу после установки.
• Не впитывает влагу. Свайный фундамент не впитывает влагу из грунта, а значит, полы вашего дома всегда будут сухими и никогда не подвергнутся гниению.
• Возможность повторного использования. При необходимости ввинченные сваи можно извлечь из грунта и использовать повторно, уже в другом месте. Таким свойством не может похвастаться ни один другой фундамент!
• Не мешает подводу коммуникаций. Еще одним преимуществом свайно-винтового фундамента является то, что его возведение совершенно не мешает проведению инженерных коммуникаций к дому. Их можно монтировать как до, так и после установки свай.

Не лишена данная конструкция и недостатков, о которых также стоит знать перед началом строительства.

Устанавливается не везде. При всей универсальности рассматриваемой конструкции монтировать свайный фундамент на скалистых и каменистых грунтах не всегда возможно.

• Необходимость дополнительного обустройства подвала. Установка свайного фундамента не предполагает наличия подвала или цокольного этажа, а значит, если вам понадобится данное помещение, его придется строить отдельно.
• Не подходит для многоэтажных зданий. Специалисты не рекомендуют возводить на свайно-винтовом фундаменте строения больше одного этажа, особенно если они выполнены из камня или кирпича.
• Дополнительные затраты на утепление. Мы упоминали о преимуществах наличия пространства между поверхностью грунта и полом дома. Однако зашивка этого пространства потребует дополнительных финансовых вложений.
• Коррозия металла. Необходимо понимать, что металлические сваи с годами подвержены разрушительному действию коррозии. Особенно это характерно для опор, установленных в болотистых местностях и грунтах с высоким содержанием влаги. Чтобы такой фундамент с годами не упал, необходимо приобретать сваи с максимальной толщиной стенок, да к тому же с наличием антикоррозионной защиты. А это дополнительные траты.
• Невозможность монтажа вплотную к другим зданиям. Если вы решили построить террасу или другое строение вплотную к уже существующему дому, свайный фундамент вам не подойдет. Ввинтить такую сваю ни вручную, ни с использованием техники чисто технически невозможно. Более того, ввинчивая сваи вплотную к уже имеющемуся ленточному или столбчатому фундаменту, есть риск нарушить его и спровоцировать разрушение несущей опоры.

Стоимость

Цена стержня 108/300 длиной 1650 мм, со сварным наконечником – 1550 рублей. 3000 мм – 2050 рублей. Аналогичная 3-метровая свая, но с литым наконечником, обойдется в 3200 рублей. Также для связки опор используют оголовок ценой 300 рублей.

Цена на работы зависит от характеристик свай, грунта и других факторов. Ориентировочно:

• установка стержня 108/300/1650 мм – 1500 рублей;
• 108/300/3000 мм – 1900 рублей;
• 133/350/1650 мм – 1650 рублей;
• 133/350/3000 мм – 2400 рублей.

К работам также стоит добавить:

• обвязку (500 – 1000 рублей за погонный метр);
• бурение лунок (от 300 рублей);
• пробное закручивание (2000 рублей);
• аренду генератора (если на участке нет света или действующая сеть не способна обеспечить мощность 5 кВт).

1 – расчет винтового фундамента

3 Изготовление опорных элементов – будем аккуратны и внимательны

Чтобы сделать винтовые сваи высокого уровня надежности своими руками, следует учесть ряд рекомендаций и разобраться с технологией их производства. Геометрические размеры опор берутся не с потолка. Они рассчитываются с учетом типа почвы, параметров фундамента, который будет на них монтироваться, общей массы постройки. Диаметр труб для изготовления свай строго регламентируется. Сечения должны быть следующими:

• для промышленных, многоэтажных и частных тяжеловесных строений – 15,9–32,5 см;
• для кирпичных, каменных, деревянных и блочных частных домов – 13,3;
• для каркасных жилых построек – 10,2–10,8;
• для заборов, легких сараев и хозстроений – 5,7.

Также необходимо грамотно подобрать длину трубы и наконечника, сечение, угол наклона и шаг лопасти, толщину стали, линию присоединения винта к опоре. Дадим несколько советов мастерам-самоучкам. Изготовление свай для оснований под легкие домостроения производим из труб толщиной не менее 4 мм длиной от 2 м. Конусы и лопасти нарезаем из стальных листовых заготовок. При этом не забываем о том, что винты характеризуются особой конфигурацией. Разметка конуса выполняется в виде треугольника с равными бедрами. Причем основание такой геометрической фигуры должно соответствовать длине окружности. Чтобы было понятнее, изучите предложенный чертеж.

Стандартная протяженность конусообразного наконечника равняется 15 см. Желательно делать эту часть изделия литой. Если такой возможности нет, нам потребуется разрезать концы труб на секторы заданного размера, а затем сварить их на конус, после чего выполнить качественную рихтовку образовавшихся швов. Далее. Изготовление винта осуществляем, ориентируясь на глубину вкручивания сваи. Тут нужно знать следующее. Винт должен иметь тем меньшие размеры, чем глубже в грунт монтируется опора.

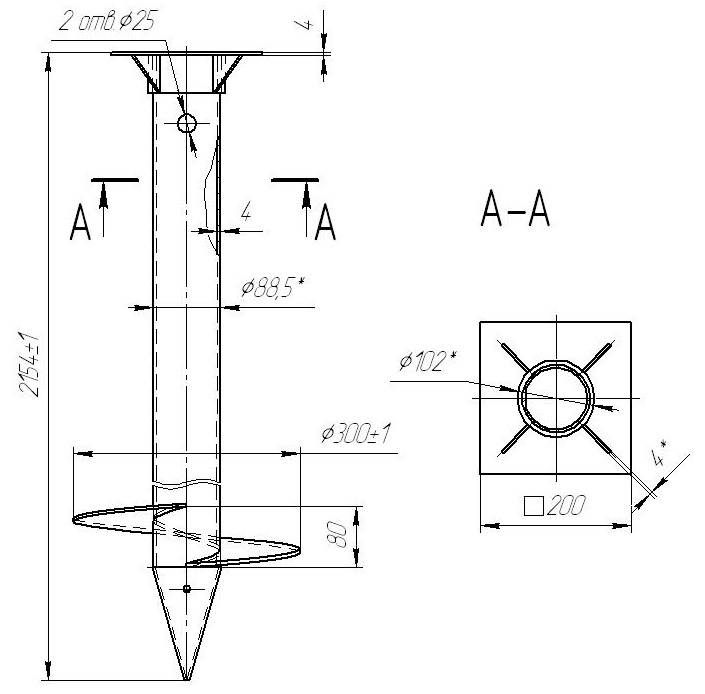

Обязательно иметь под рукой чертежи, по которым мы и будем выполнять работы. Без таких схем создать качественные сваи не получится. В идеале составление чертежей нужно доверить специалистам. Их услуги не настолько дорогие, чтобы рисковать целостностью, прочностью и долговечностью строящегося фундамента и всего дома.

Отдельные заготовки для опорных элементов соединяем с помощью электрического сварочника (желательно использовать трехмиллиметровые электроды). Строго соблюдаем параметры, указанные на чертежах. Даже самые незначительные их изменения нередко становятся причиной нарушения технологии изготовления винтовых деталей.

Преимущества и особенности свайно-винтового фундамента

• максимально быстрое возведение, которое по своей скорости на 15–30% превосходит строительство бетонного фундамента;
• несмотря на высокую скорость возведения, свайный фундамент обеспечивает высокую несущую способность;
• работы можно выполнять как летом, так и зимой;
• возможность использования абсолютно на любой почве, в том числе на болотах и грунтах с просадкой;
• возможность проведения всех работ вручную, без использования техники;
• нет необходимости в тщательной подготовке и выравнивании грунта перед возведением фундамента;
• строительная чистота;
• отсутствие грунтовых вибраций во время ввинчивания трубок;
• возможность проведения работ на абсолютно любой территории, в том числе и в условиях плотной городской застройки;
• возможность проведения ремонта фундамента в любое время;
• винтовые сваи готовы к принятию нагрузки сразу после их ввинчивания, что позволяет сократить время строительства зданий;
• простота и лёгкость возведения свайного фундамента.
