Как сделать мангал для барбекю из металла своими руками? Обзор и Чертежи – Пошагово

Лучшее расстояние между шампурами на мангале для приготовления вкусных блюд

Мясо хорошо прожаривается только в том случае, если конструкция собрана правильно. Чтобы узнать, как правильно сварить мангал размеры и чертежи, нужно пройти все этапы самостоятельного изготовления:

• на бумаге рисуется эскиз. Детали вырезаются и используются в качестве макета;
• на стальные листы наносится точечная разметка по макетам. Сначала нужно вырезать дно и боковины – две квадратные, две прямоугольные;
• все детали скрепляются с помощью сварочного оборудования;
• из согнутого металла вырезаются ножки одинакового размера и привариваются к основной заготовке;
• конструкция собирается и проверяется на прочность.

Простейшая самодельная конструкция

Этот мангал оригинальной конструкции легко изготовит даже тот, кто не обладает серьезными познаниями и навыками в слесарном деле. Сборный мангал подобного простейшего варианта абсолютно не требует применения сварки или использования крепежных деталей.

Все конструкционные элементы мангала крепятся с помощью вырезанных специальных пазов

Для изготовления такого уникального изделия потребуется:

• Лист любого металла, так как можно использовать не только нержавейку, но и обычную сталь.
• Небольшая болгарка.
• Разметочный и мерительный инструмент.

Процесс создания этого оригинального разборного мангала состоит из нескольких элементарных действий:

• Производится разметка имеющегося листа металла.
• Вырезаются необходимые детали конструкции.
• Проделываются крепежные пазы.
• Изделие собирается в единое целое.
• Если есть желание, то мангал можно покрасить любым жаропрочным составом.
• Вот и все. Мангал полностью готов к использованию.

Итак, вырезаются следующие конструкционные детали:

1. Стенки боковые – 2 штуки.

2. Стенки торцевые – 2 штуки.

3. Днище мангала – 1 штука.

При формировании сборочных пазов следует учитывать, что их ширина должна быть немного больше толщины используемого металла.

Далее все вырезанные элементы конструкции обрабатываются и собираются в единое изделие. Для этого используются сборочные пазы, и детали мангала просто вставляются друг в друга.

В конечном итоге должна получиться такая законченная конструкция:

Несмотря на свою элементарность, изготовленный мангал обладает рядом преимуществ:

• Минимальные затраты на изготовление.
• Максимальная компактность как в сложенном виде, так и в рабочем состоянии.
• Предельно легкий вес изделия. Такой мангал можно не только перевозить, но и переносить в рюкзаке.
• Конструкция не обременена громоздкими элементами. Например, не предусмотрен дымосборник.
• Отсутствуют крепежные элементы, что позволяет не опасаться за их потерю.
• На сборку и разборку мангала требуется предельный минимум времени.
• Полная функциональность изделия, которая позволяет приготовить шашлык достойного качества.
• Элементарность процесса изготовления конструкции. Такой складной мангал своими руками может изготовить каждый.

Раскладной мангал подобной конструкции оптимально подойдет не только для выездов на природу, но и для банальных посиделок у собственного гаража.

Следует заметить, что указанные размеры разборного мангала можно изменить по своему усмотрению. Но всегда необходимо выдерживать оптимальную глубину изделия. Ее рекомендуемая величина составляет 15-20 сантиметров.

Кроме того, следует отметить, что рассмотренная технология изготовления мангалов позволяет свободно изменять конфигурацию изделия. И в конечном итоге могут получиться весьма оригинальные конструкции. Пример удачного варианта мангала разборной конструкции изображен на следующем фото:

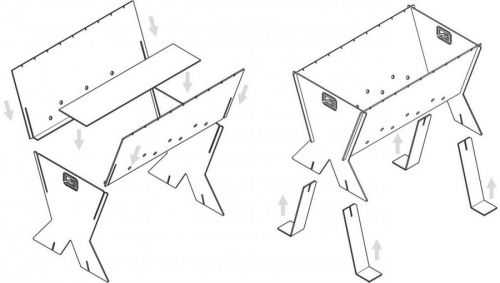

Из фотографии и схемы сборки видно, что эти изделия изготовлены по аналогичной технологии, но с измененной конфигурацией деталей.

Торцевые стенки, которые являются и ножками мангала, можно сделать различной длины, и тогда получится универсальная конструкция. В стационарных условиях будут использоваться торцевые стенки с более длинными ножками, а в походном варианте – с короткими.

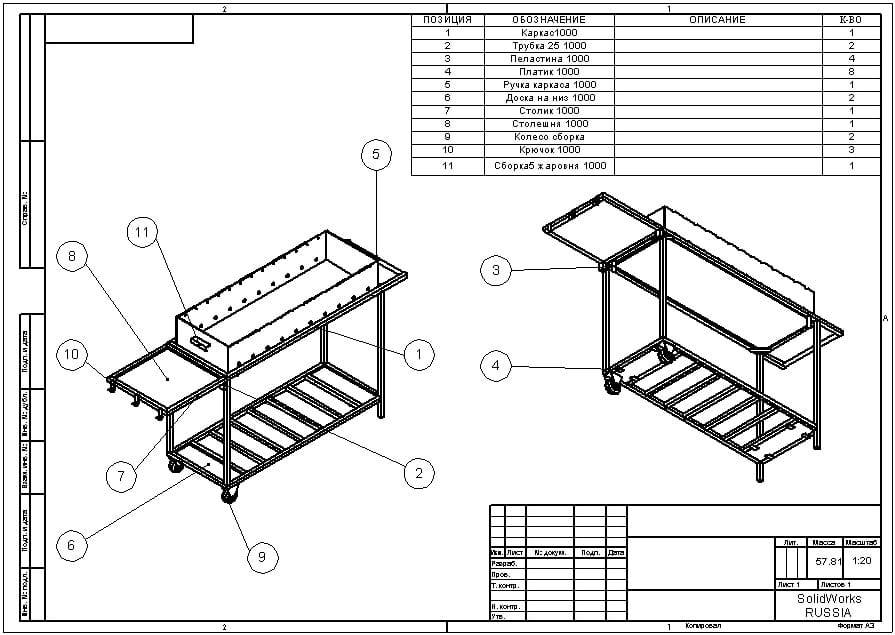

Сделать чертежи и эскизы самодельной конструкции собственной конфигурации, как правило, не составит особого труда.

Для туристических походов можно изготовить облеченную «урезанную» конструкцию разборного мангала. Она представляет собой простой сборный короб из металла. У этого короба отсутствует дно, и он устанавливается прямо на костер. Детали металлического каркаса скрепляются болтами или используют вставку его стенок в специальные пазы, то есть по аналогии, рассмотренной выше. Шампуры раскладываются непосредственно на верхней кромке короба. Удивительно, но и такое упрощение позволяет приготовить стоящий шашлык.

Можно поступить иначе и создать простейшую конструкцию, заменяющую мангал. Смысл идеи понятен на фото

Конструкция тоже разборная и изготавливается из металлических уголков. Основание уголков-ножек необходимо заострить. Соединяются уголки обычными болтами. В верхних поперечных уголках делаются пазы для шампуров, что позволит их надежно зафиксировать в столь необычной конструкции для приготовления шашлыка. Для долгих туристических походов или для рыбаков – это самый оптимальный вариант имитации мангала.

Из вышесказанного видно, что изготовить разборный мангал своими руками достаточно просто, и все зависит от имеющихся навыков или определенных личных предпочтений.

Материал для изготовления

Наиболее популярный вид изделий в плане использования материала в его изготовлении — это металлический мангал. Сейчас на рынке представлено большое количество видов, сделанных из железа. Этот металл наиболее популярен по следующим причинам:

• его легко чистить от нагара;
• легко поддаётся сварке;
• относительно небольшой вес;
• высокие показатели удержания температуры.

Конечно, мангал можно купить почти в любом магазине или же заказать по интернету, но это не сравнится с самодельным мангалом, с процессом изготовления его своими руками. В этом случае для вас открываются широкие возможности для творчества, и ему будет где найти выход, когда вы займётесь изготовлением собственного варианта в зависимости от ваших целей, вкусов и предпочтений.

Учитывая древность технологии приготовления такого блюда, материалом для очага служили камни. Они и сейчас успешно используются в виде печей барбекю — в народе обозначенными — садовыми. Но самыми популярными признаны мангалы из металла.

Возможность их транспортировки или просто перемещения по желанию владельца, наделяют чувством свободы выбора. Металл для изготовления можно купить на базах стройматериалов или использовать обрезки, имеющиеся в каждом дворе.

Основные правила изготовления

1. Изготовление начинается с подготовки каркаса будущей решетки. Каркас решетки барбекю, сделанный своими руками, может быть прямоугольным или любой другой формы. Для него подойдут прутья толщиной более 5 мм. В этом случае контур может быть сделан в виде змейки или ровным. Можно делать каркас из листов нержавейки. Тогда контур получится более прочным. Но такие листы не так просто резать без применения специальных инструментов. Еще один вариант — использование стальной трубы в качестве каркаса. Рамку будет жесткой, но такой материал не всегда есть под рукой. Скорее всего, потребуется приобретать трубы нужного размера.
2. После изготовления рамки переходим к сбору самой сетки. Располагать прутья следует таким образом, чтобы между ними не падали кусочки еды. Оптимальным будет расстояние между ячейками в 1-2 см. Для придания изделию большей жесткости, прутки крепятся на длинный край рамки. Длина прутьев из нержавейки будет равна длине меньшей стороны каркаса.
3. Крепление сетки и каркаса делается с помощью сварки. Это самый надежный и быстрый способ. Для сварки используются электроды минимального диаметра, чтобы проволока не прогорела. Если сварочного аппарата нет или навыки сварщика не позволяют проводить такие работы, лучше обратиться к профессионалам. Иногда проволоку крепят к каркасу и между собой с помощью заранее изготовленных хомутов. Такой крепеж можно нарезать из листа нержавейки, а потом сильно обжать места крепления плоскогубцами или другим инструментом.
4. Получившейся решеткой для шашлыка можно дополнять или изменять конструкцию мангала, купленного в магазине. Такой гриль из нержавейки можно крепить на мангал. Можно сделать мангал с откидными решетками или изготовить сетку с изменяемым уровнем высоты для лучшей прожарки продуктов.
5. Изготовление чугунной колосниковой решетки потребует от умельца владение навыками кузнеца. Это сложный, трудоемкий процесс. Но результаты превзойдут все ожидания. Чугунная решетка гриль не поддается обычной электросварке. Чугун плавится при меньших температурах и для этого используются специальные электроды с графитом. Кроме того, недопустимо быстрое охлаждения сварного шва, так как чугун — хрупкий материал и может треснуть. Сделав решетку барбекю своими руками, вы получите универсальное приспособление, на котором можно будет готовить форель, курицу, стейки или овощи.

Как выбрать печь барбекю

Большинство людей считают мангал и жаровню барбекю абсолютно одинаковыми по устройству и принципу работы. В большинстве случаев для самодельных конструкций из металла это абсолютно справедливое утверждение. Мастера особо не придают значения тонкостям обустройства барбекюшниц, тогда как для настоящих ценителей и почитателей все нюансы и секреты конструкций «фирменных» жаровен крайне важны.

Чем печь для приготовления барбекю отличается от коробки мангала

Принципиальных отличий два.

Во-первых, несмотря на схожий принцип действия и общее устройство, мангал и жаровня барбекю в работе топочной части немного отличаются. Соответственно, выделяющееся тепло по-разному воздействует на приготавливаемое мясо или рыбу, получается разный конечный эффект. В мангале продукты нагреваются продуктами сгорания древесины и частично теплом раскаленных углей. В барбекю основной нагрев и приготовление идет за счет излучения, так как приток воздуха к горящей поверхности организован значительно слабее и направлен во внутреннюю часть.

Во-вторых, в барбекю процесс нагрева продукта значительно мягче, основная часть тепла расходуется на нагрев металла, углей, а использование решетки дает возможность холодному воздуху обтекать и одновременно охлаждать зажаренную поверхность. Что это означает для процесса приготовления мяса, может растолковать только повар, специализирующийся на запекании мясных и рыбных блюд. Влага и жир остаются внутри продукта, а не уносятся с потоком раскаленного газа. Для барбекю приготовление сочного стейка на решетке из металла не представляет особой сложности, на мангале для получения аналогичного результата продукт потребуется завернуть в фольгу из металла.

Классическое устройство жаровни барбекю предполагает наличие чаши из металла, в которой разжигается и тлеет древесный уголь. В старых вариантах барбекю вместо угля использовались обычные дрова, которые складывались горой в емкости из металла и сжигались до состояния углей. Как только объем горящего угля заполнял металлическую емкость до краев, устанавливалась решетка из металла или просто несколько стальных прутьев, и начинался процесс приготовления.

Чтобы получить аналогичный эффект в мангале, шампуры с мясом приходится постоянно переворачивать и очень постараться, чтобы не пересушить запекаемый продукт, и одновременно основательно прожарить его.

Конструкция жаровни барбекю

Классическое устройство барбекю подразумевает использование круглой чаши из металла или камня, над которой устанавливается решетка из металла, лучше выбрать никелированную, но можно использовать и обычную, сваренную из толстой стальной проволоки. Современные конструкции жаровен барбекю из металла, как на фото, имеют специальные подогревательные стаканы в донной части казана.

Поступающий через стакан воздух сжигает часть угля, после чего продукты сгорания протекают по стенкам из металла и удаляются наружу. Таким образом, можно сохранять высокую температуру углей и емкости без утомительного обмахивания опахалом из металла, как в случае с мангалом.

В устройстве барбекю из металла нет мелочей, каждый элемент конструкции служит своим целям

Прежде чем выбирать чертежи барбекюшницы для постройки своими руками, обратите внимание на две основные особенности конструкции из металла:

1. В конструкции жаровни решетка из металла должна иметь регулируемую высоту установки, от самого высокого положения на уровне среза казана до самого нижнего – на 4-5 см ниже края емкости;
2. Знатоки и ценители барбекю советуют оборудовать емкость жаровни съемным защитным бортиком, закрывающим подветренную часть очага, что позволяет избежать попадания брызг жира, дыма и углей на руки и одежду;
3. Раскаленная жаровня для приготовления барбекю должна быть, в первую очередь, безопасной, поэтому, чем тяжелее и устойчивее емкость с раскаленными углями, тем меньше шансов получить ожоги.

К сведению! Чтобы избежать ожогов, боковые поверхности прямоугольных барбекюшниц зачастую облицовывают экранами из металла.

В эксклюзивных вариантах исполнения конструкцию печи устанавливают на стальном или керамическом основании, закрепленном на грунте. Для мобильных и переносных конструкций опорные ножки печи фиксируют на грунте с помощью специальных металлических колышков.

Лучшие размеры для мангала

В настоящее время нет общепринятых стандартов касательно габаритов подобных конструкций. Существует масса вариантов, поэтому можно подобрать наиболее оптимальные размеры мангала для шашлыка

Первое, на что следует обратить внимание, — так это высота бортиков чаши. Это очень важный момент. Вне зависимости от того, какая схема мангала будет использоваться при выполнении работ, оптимальная высота стенки будет составлять около 13-15 см

В случае если они будут ниже, мясо, находящееся в близком контакте с углями, будет быстро подгорать снаружи, но не успеет приготовиться изнутри. При более высоких стенках для хорошей прожарки мяса потребуется много углей. Таким образом, наиболее предпочтительной является глубина мангала, составляющая около 13-15 см

Вне зависимости от того, какая схема мангала будет использоваться при выполнении работ, оптимальная высота стенки будет составлять около 13-15 см. В случае если они будут ниже, мясо, находящееся в близком контакте с углями, будет быстро подгорать снаружи, но не успеет приготовиться изнутри. При более высоких стенках для хорошей прожарки мяса потребуется много углей. Таким образом, наиболее предпочтительной является глубина мангала, составляющая около 13-15 см.

С размерами остальных частей будущего мангала нужно определяться в индивидуальном порядке, исходя из личных предпочтений

Итак, вторым параметром, на который стоит обратить особое внимание, является ширина чаши. Когда планируется самостоятельно изготовить мангал, вполне можно ориентироваться на длину имеющихся шампуров. Ширина должна быть примерно на 8-10 см меньше длины шампуров

Таким образом, если длина имеющихся шампуров без учета ручек составляет около 50 см, то ширина мангала должна составлять 40-42 см. Это достаточная величина, чтобы было удобно жарить шашлыки

Ширина должна быть примерно на 8-10 см меньше длины шампуров. Таким образом, если длина имеющихся шампуров без учета ручек составляет около 50 см, то ширина мангала должна составлять 40-42 см. Это достаточная величина, чтобы было удобно жарить шашлыки.

Мангалы из металла можно делать абсолютно любой длины. Это зависит от того, сколько шампуров с мясом будет одновременно прожариваться. Расстояние между ними должно составлять около 10 см. Таким образом, для приготовления 8 шампуров одновременно длина мангала должна составлять не менее 90 см. На стенках самодельных конструкций нередко делаются специальные выемки треугольной формы, которые позволяют удобно размещать шампура и не допускать их случайного съезжания вниз или поворотов.

Отдельного внимания заслуживает высота мангала. Когда речь идет о стационарных или монолитных конструкциях, обычно длину ножек делают от 70 до 90 см. В сочетании с высотой чаши выходит, что в целом железный мангал будет достигать примерно 1 м в высоту. В этом случае не придется особо наклоняться при жарке шашлыков что, конечно же, очень удобно. Для переносных моделей в целях экономии места чаще делают короткие ножки, достигающие примерно 20-30 см.

Маточное стадо

Маточное стадо должно находиться отдельно от молодняка, который выращивается в качестве товара. В качестве производителей выбираются, конечно же, лучшие особи, которые росли быстрее всех. Самки африканского сома способны метать икру каждый месяц. Половозрелыми африканские сомы становятся в возрасте 2-х лет, и тогда самок и самцов можно использовать для разведения.

Корм для родительского стада должен быть продуман так, что доля белка в рационе должна составлять не менее 38%. Дневной объем потребления корма маточного стада должен составлять 1, 5% веса. Необходимо до нереста особей посадить на голодную диету на 2-3 дня.

Для того, чтобы африканские сомы активнее размножались в неволе, им необходима гормональная стимуляция. В качестве стимуляторов используется:

• ovaprim;
• дезоксикортикостерона ацетат (DOCA);
• человеческий хорионический гонадотропин (HCG);
• гипофиз сомов из маточного стада, обыкновенного карпа, Нильской тиляпии и даже лягушек.

На кг массы самки приходится более 20 000 сеголеток.

Нерест может начаться только при температуре воды выше +18-20°С. Желательно, чтобы участок для нереста был заросшим травой, и желательно, чтобы вода была слабо проточная или стоячая. Перед тем, как начнется нерест, желательно самцов и самок изолировать друг от друга.

2 в 1 – мангал и барбекю из металла своими руками

Особенностями является:

• Форма корпуса, которая необычная, уширяется книзу и это позволяет в разы эффективнее использовать угли, при этом не допускать образования прогаров.
• Днище не простое, а двойное, а это помогает поддерживать стабильный уровень температуры, и нет никаких рисков просыпания углей на землю или ноги повара.
• Форма и метод фиксации съемных опор дает высокую устойчивость в любой ситуации и на любо      й поверхности.

Если вы будете использовать все возможности жаровни правильно, то как дополнение к печи нужно будет изготовить несколько съемных решеток, которые обеспечат возможность жарки на разной высоте от углей. Саму конструкцию собирают уже из готовых деталей, которые заранее вырезают по форме и размеру.

В донной части, к углам приваривают крепления для опор. Само же дно изготавливают так, чтобы оно было сплошным и без отверстий. На него укладывают перфорированное фальш-дно. Воздух подается через боковую щель и фальш-дно. При перекрывании щели можно добиться нужной теплопроизводительности, и благодаря этому не сжигать продукты. Еще имеются просечки, которые дают возможность устанавливать вертел или шампуры. Саму конструкцию можно легко разобрать, почистить, и даже упаковать при необходимости.

Советы

Помимо обычных расчетов для изготовления мангала, можно воспользоваться дополнительными советами, приведенными ниже, для оформления настоящей зоны отдыха на даче или домашнем участке.

• Если длина мангала планируется более 100 см, то в этом случае рекомендуется оборудовать конструкцию дополнительными ножками. Это придаст большую устойчивость.
• Металлический мангал можно также оборудовать колесами. Это позволит в случае необходимости легко поменять его местоположение на участке.

• Над мангалами и очагами можно сконструировать навес. В этом случае приготовлением шашлыков можно заниматься и в непогоду. Если к тому же оборудовать скамейки, высадить цветы и кустарник, то это место станет настоящим сердцем приусадебного участка, где вечерами можно будет просто посидеть у огня, послушать пение птиц, посмотреть на звездное небо.
• Конструкцию обычного металлического мангала можно дополнительно оборудовать местами для хранения дров, шампуров, воды и кочерги. Это придаст дополнительное обаяние и некий шарм.
• Лучшим материалом для изготовления мангала считается чугун. Он очень прочный, долговечный и отлично держит тепло. Это позволит сэкономить на углях. К тому же его можно дополнительно украсить коваными элементами.

• При выборе местоположения мангала или очага необходимо руководствоваться в первую очередь правилами техники безопасности и не располагать конструкцию вблизи построек (расстояние должно быть более трех метров), рядом с легковоспламеняющимися предметами, под деревьями, возле заборов, изгородей, беседок.
• Очаг из камня лучше всего изготавливать из натуральных природных элементов. Но, чтобы построить его с соблюдением всех строительных норм, правил, стандартов и технологий, лучше прибегнуть к помощи квалифицированных строителей-каменщиков.
• Металлический мангал, сделанный своими руками, лучше покрыть огнеупорной краской. Это сделает его внешний вид более эстетичным и гораздо продлит срок эксплуатации.

• Прорези под шампура на жаровне лучше делать на расстоянии от 5 до 8 см. Такое расстояние позволит с легкостью переворачивать каждый из них, не задевая соседние.
• Перед первым использованием мангала его необходимо прокалить, то есть разжечь костер в нем, чтобы избавиться от всех вредных веществ, накопившихся при строительстве.
• Вблизи очага можно оборудовать маленький водоем, пруд или альпийскую горку. Это позволит создать законченный ансамбль загородной зоны отдыха.

В этом случае мясо будет готовиться сразу в достаточном количестве, не будет подгорать и пересушиваться независимо от инструмента приготовления, топочный материал будет эффективно и экономно использоваться, а жар не будет уходить в воздух.

К тому же в настоящее время существует богатый выбор строительных материалов, которые будут пригодны для его изготовления, будь то металл, стал, чугун, жаропрочный кирпич или природный камень.

При оформлении мангала, можно воплотить любые идеи и проекты, будь то маленький мобильный очаг, стационарная жаровня или даже кирпичная печь на приусадебном участке. При условии соблюдения строительных стандартов и пожарной безопасности, результат будет только радовать глаз.

Настоящий уголок для приготовления пищи и отдыха в кругу семьи и друзей станет любимым местом приема пищи и времяпрепровождения, отдыха и заряда положительной энергией.

Финишная отделка изделий из металла

После окончания работы, металлический мангал надо очистить от ржавчины при помощи металлической щетки, которую насаживают на дрель или болгарку. Сварные соединения зачищают наждачным кругом угловой шлифмашины.

Далее наружные поверхности мангала обезжиривают и красят термостойкими красками и лаками. Украшения в виде листьев и завитков можно облагородить патиной, придав им вид старинных изделий. Внутреннюю часть изделий красить не надо. Также не надо очищать эту сторону и от нагара, появляющегося во время эксплуатации устройства. Считается, что он положительно влияет на качество приготовленных продуктов.

Изменение показателей в зависимости от материала изготовления мангала: размеры, чертежи

Прорабатывая чертёж мангала, следует помнить, что его размеры будут напрямую зависеть от того, из какого материала он изготавливается. Изделия из листового металла обычно меньше аналогов из кирпича. Именно поэтому, выбирая оптимальную высоту мангала для шашлыка из металла, нельзя ориентироваться на значения, рекомендованные для конструкций из кирпича.

Параметры изготавливаемого устройства зависят от материала ФОТО: pechi-kamin.ru

Кирпичные конструкции

Большой размер кирпича предъявляет определённые требования к габаритам готовой конструкции. Наличие дымохода, мойки или столешницы ещё больше увеличивает общие габариты

Именно поэтому очень важно разобраться, как правильно сделать мангал из кирпича

При изготовлении кирпичной конструкции учитывается ряд нюансов:

• ширина, длина и высота бортика подгоняется под стандартные параметры;
• глубина жаровни для мангала согласуется с форматом кирпича и толщиной формируемого шва. В зависимости от количества укладываемых рядов, она может быть 21 либо 28 см.

Параметры должны согласовываться с габаритами кирпича ФОТО: sc02.alicdn.com

Размеры и конструктивные особенности мангала из металла

Прорабатывая чертежи и выбирая размеры, важно помнить, как правильно сварить мангал, чтобы он смог прослужить очень долго, должным образом выполняя возложенную на него функцию. Для изготовления подобной конструкции могут использоваться не только новая листовая сталь, но и бывшие в употреблении изделия, имеющие подходящую длину. Некоторые пользователи для изготовления полукруглой модели используют старые металлические бочки и даже баллоны из-под газа

В зависимости от имеющихся в наличии элементов из металла, и выбираются оптимальные размеры мангала для шашлыка

Некоторые пользователи для изготовления полукруглой модели используют старые металлические бочки и даже баллоны из-под газа. В зависимости от имеющихся в наличии элементов из металла, и выбираются оптимальные размеры мангала для шашлыка.

Чтобы продлить срок службы металлической конструкции, стоит изначально выбирать листовой материал из нержавеющей стали либо после изготовления производить обработку специальными защитными составами. Даже небольшой слой позволит защитить металл от коррозии.

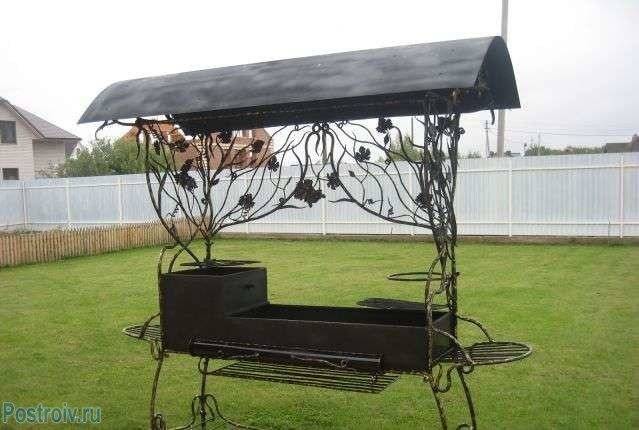

Для украшения используются различные декоративные элементы, включая ковку. В некоторых случаях используются подставки из-под старых швейных машинок. Предлагаем посмотреть фото того, как выглядят мангалы, изготовленные из металла. Возможно, что среди готовых решений вы увидите желанную для вас конструкцию и захотите стать её счастливым обладателем.

ФОТО: avatars.mds.yandex.netФОТО: unidoski.ruФОТО: images.ru.prom.stФОТО: avatars.mds.yandex.net

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube

Предыдущая БеседкаСтроительство беседки для дачи своими руками: чертежи, размеры, инструкции
Следующая БеседкаДелаем беседку на даче своими руками

Разборной мангал из металла своими руками

Для поездок на природу, на охоту или рыбалку больше подходит легкий переносной сборно-разборный вариант. Есть подобные изделия в магазинах, но они сделаны из совсем тонкого металла и надолго их на хватает. Потому и переносной мангал лучше сделать своими руками.

Они есть нескольких видов:

• раскладные;
• сборные.

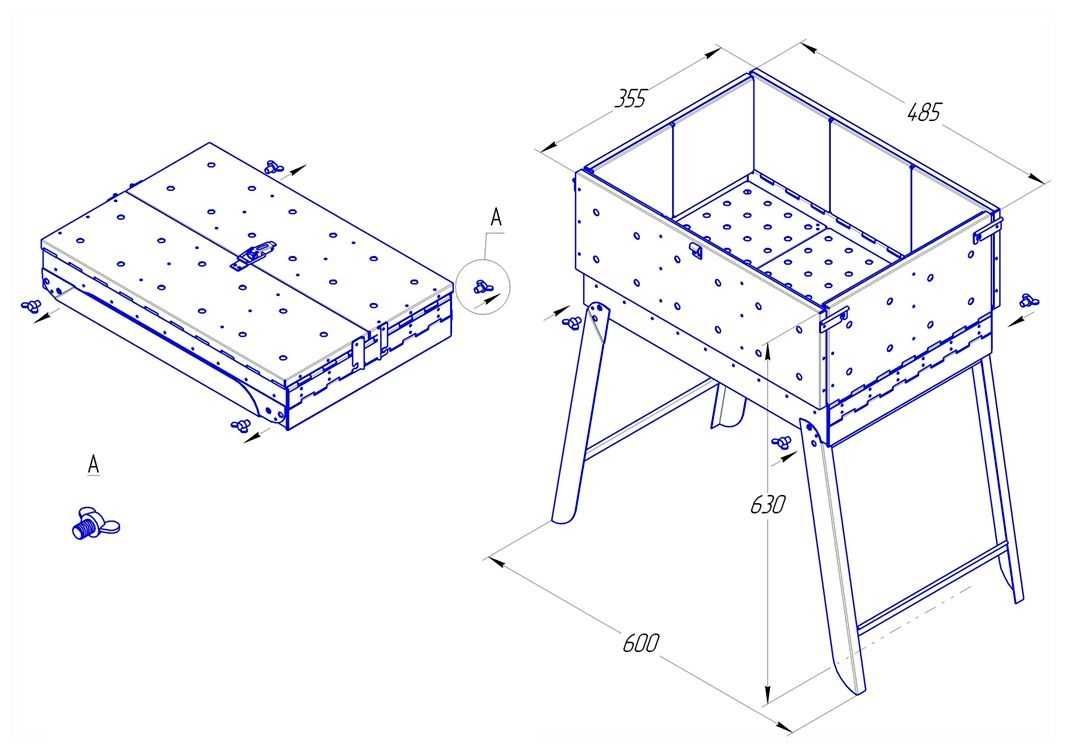

Раскладные (складные) мангалы в чемодане и без

Раскладные мангалы выполнены чаще всего в виде чемоданчика. Некоторые — сразу с ручками для переноски. Для других требуется отдельный чехол или какой-то дипломат-чемодан.

Мангал в чемоданчике — хорошая идея

В данном варианте хозяин под имеющийся чемодан сделал мангал из металла. Крепятся части на металлических дверных петлях. Их приварили ручной электродуговой сваркой. Конкретно у этой модели ножки больно уж тонкие, но это — издержки компактности.

Еще один вариант переносного походного мангала. Его тоже можно «упаковать» в чемодан, но можно сшить и сумку из брезента: дешево и сердито.

Еще один мангал, который можно уложить в чемодан

В этом варианте сделано дно со складывающимися ножками. Остальные части укладываются внутрь по отдельности. Между собой боковины скрепляются за счет пропилов, которые идут до середины высоты в разных направлениях.

Еще одна конструкция складного мангала показана в видео-формате.

Разборные мангалы

От предыдущих отличаются тем, что они состоят из отдельных, ничем не скрепленных частей. Собираются на месте. Способы сборки разные — где-то это несколько болтов, где-то — пазы и пропилы. При изготовлении сварка не нужна, зато потребуется болгарка с алмазным диском или пила по металлу.

Представленный на фото сборный мангал из металла напоминает детский конструктор. Идея интересная, реализация — на высоте. Сварка не нужна, зато необходимо виртуозное владение болгаркой. Если навыка такого уровня нет, можно самые сложные места доработать пилой по металлу. Если решите сделать что-то подобное своими руками, предварительно сделайте макет в картоне. Его желательно брать такой же толщины, как будете использовать металл. Готовый макет соберите, подгоните его так, чтобы все было идеально. Потом можете переносить выкройки на металл.

Мангал из металла без сварки сделан из нержавеющей стал

Следующие разборные мангалы сделаны по типу тех, что продаются в магазинах. В них ножки сделаны из уголков, в ножках сделаны пропилы в виде язычков. Эти язычки чуть отогнуты. В боковинах под эти выступы сделаны отверстия. При сборке боковушки «насаживаются» на язычки.

Разборный мангал из металла — такой несложно сделать своими руками

Дно в такой модели сборного мангала ничем не фиксируется. Нижняя часть боковин загнута внутрь на 3-4 мм. После закрепления их на ножках по периметру получается бортик. Дно укладывается на этот бортик. Имея опыт эксплуатации именно такой модели могу сказать, что конструкция получается достаточно шаткая и вести себя с ней нужно аккуратно: установив, вы ее уже не подвинете, иначе все может развалиться. Но наш мангал сделан из очень тонкого металла в 1 мм. Возможно, если использовать большую толщину, проблемы не будет.

Еще один вариант сборного мангала отличается от предыдущих тем, что ножки у него кованные. На них за счет специальных пластин крепятся боковины.

Разборный мангал на кованых ножках

И самый простой из металлических мангалов вы увидите на фото ниже. При наличии двух кусков уголка и болгарки его можно сделать за несколько минут. Если согнуть не получится, можно просверлить отверстия и скрепить болтом с гайкой.

Самая простая шашлычница из металла. Своими руками можно сделать за несколько минут

Устанавливают его над кострищем, забивая ножки в грунт. Не очень удобно, зато очень просто. На «пожарный» случай сойдет.

Проекты, эскизы и особенности изготовления разборного и складного мангала

Разборный мангал для дачи

Такой мангал очень легко разложить на отдельные элементы, которые не будут занимать много места во время его хранения.

Конструкция жаровни не предусматривает сваривания всех её частей, поэтому сварочный аппарат здесь может и не понадобиться. А для того чтобы боковины и ножки мангала снимались нам понадобятся только болты и гайки.

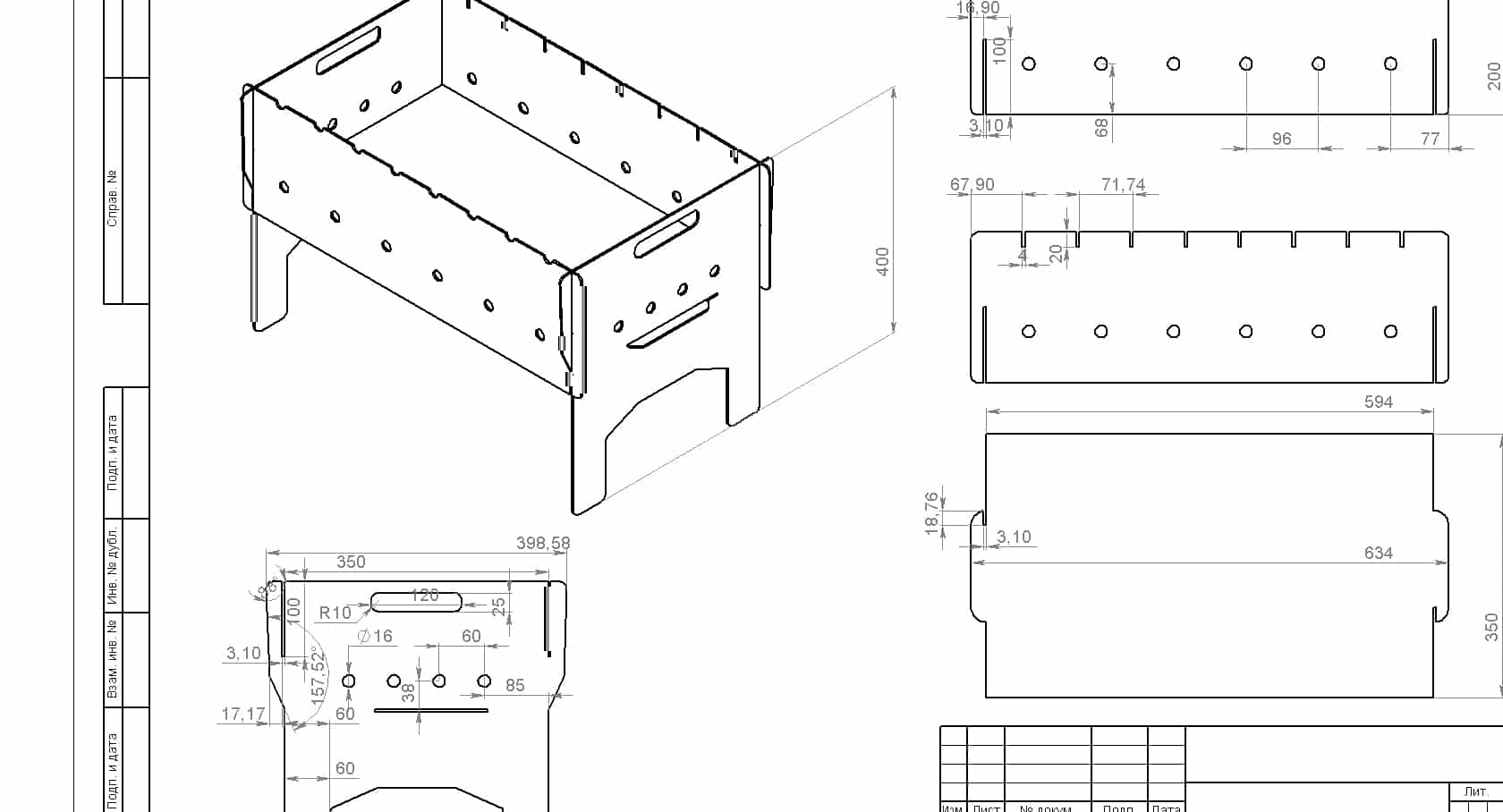

Чертёж разборного мангала

Как сделать

1. Вначале необходимо разметить все детали изделия на железном листе. По бокам и внизу надо прибавить около 4 см на стыки как указано в схеме.
2. Затем все детали необходимо вырезать.
3. Для того чтобы можно было согнуть листы необходимо на вырезанных боковушках сделать по бокам небольшие надрезы. Тогда можно будет состыковать углы и днище легко уложить внутрь каркаса.
4. Чтобы вся конструкция «коробки» жаровни не распалась во время приготовления шашлыков на концах стенок надо сделать отверстия и прочно закрепить их болтами.
5. На верхней части боковых сторон жаровни надо сделать выемки на одинаковом расстоянии для укладки шампуров.
6. Ножки надо сделать из 4 железных уголков, в которых также надо сделать дыры для болтов, а также в углах смежных стенок, к которым они будут крепиться.
7. Для лучшего доступа воздуха в самом внизу стенок коробки надо сделать небольшие отверстия дрелью или болгаркой.

Вид готового разборного мангала

Складной мангал

Такой походный мангал также можно сделать во дворе своего дома и это будет отличный вариант для загородных пикников. В сложенном виде — это небольшой железный чемодан с переносным приспособлением. Толщина такого «чемодана» всего лишь 40 мм, а длина составляет от 65 до 85 см. В него можно сложить шампуры или решётку для гриля.

Складной мангал в виде чемодана

Как сварить

Из листа железа необходимо выпилить днище мангала и просверлить на боковых сторонах круглые дыры дрелью диаметром около 10 мм для притока воздуха. Затем боковины загнуть по линии, показанной на чертеже.

Чертеж днища складного мангала

• Вырезать боковины (размер 62х20,5 см).
• Для того чтобы они легко складывались внутрь «чемоданчика», между днищем и стенками необходимо закрепить по две небольшие петли (навеса). Сделать это можно с помощью винтов или сварки.
• Далее необходимо вырезать торцевые съёмные стенки. При сборке они будут вставляться в боковушки и днище. Для этого по всем краям боковых стенок надо сделать прямоугольные тонкие прорези.

Чертеж стенок мангала складного

• К низу днища необходимо приварить четыре гайки, которые необходимы для прикручивающихся ножек.
• Для их изготовления надо взять четыре прута арматуры, длиной по 60 см и на каждой из них надо сделать резьбу (по 1 см М8). Во время сборки ножки можно будет вкручивать с приваренные гайки.

Мангал складной — вид в сборе

• Для удобства переноски конструкция мангала дополняется специальной металлической ручкой, которую можно просто приварить или прикрутить болтами с гайками.
• Чтобы мангал закрывался как «чемодан» необходимо на одной из стенок прикрутить фиксатор или крючок.

Мангал складной — вид в сложенном состоянии

Идеальная модель

Ее особенности зависят от формы жаровни. Для каждой формы есть свои оптимальные размеры.

Чертеж идеального классического прямоугольного металлического мангала имеет такие особенности:

1. Ширина – 250 мм. Этого достаточно для размещения 6-8 кусков мяса. При такой величине тепло от продольных боковых стенок получают все куски, включая и те, которые находятся посередине. Это тепло необходимо для формирования румяной корочки. Если сделать ширину больше, то средние куски будут без корочки.
2. Длина – около 1 м. При этом учитывается, что на один шампур должно приходиться 8-12 см. Также учитывается запас в 5 см с обеих сторон. Получается, что в метровом мангале можно разместить 8 шампуров. Этого для средней компании вполне достаточно. Большую длину делать не следует, ведь повару придется бегать от одного конца до другого. Удобнее стоять на одном месте.
3. Высота – 200 мм. Оптимальной высотой является 150 мм. Однако дрова бывают разными и выделяют свое количество тепла.
4. Вертикальные вырезы в продольных боковых стенках. Их длина должна составлять 50 мм. Такая величина позволит подбирать высоту размещения шампуров в зависимости от вида дров. Мясо должно находиться в 30-70 мм от углей.
5. Дырочки в днище. Их должно быть много. Диаметр каждого отверстия следует делать 10-15 мм. Расстояние между отверстиями и рядами дыр должно достигать 20-30 мм. Чертежи идеального мангала могут предусматривать днище из сетки. Такой вариант лучше, поскольку приток воздуха к углям увеличивается. Сетку стоит делать из проволоки, диаметр которой больше 4 мм.
6. Толщина металлических стенок – 2 мм, а еще лучше 4-6 мм. Это обеспечит долгий срок службы и создание необходимого тепла для приготовления шашлыка.
7. Высота всей конструкции зависит от роста повара. В большинстве случаев – 1 м.
