Как крепятся деревянные перекрытия
Для правильного крепления деревянных блоков, в газобетонных стенах формируются специальные открытые или закрытые гнезда. Также надо быть уверенным, что древесина сможет «дышать», для чего конец каждой балки срезается под углом в 60-75 градусов. Срез тщательно обрабатывается антисептическими средствами.
Тот конец балки, который обрабатывался антисептиком (за исключением срезанного края), впоследствии следует обмотать рубероидом или другим гидроизоляционным материалом. Кроме защиты древесины это делается еще и чтобы балка, плотно «сидела» в гнезде.
Способы заделки балок в стенах; обработка концов балки защищает от образования конденсата и гниение материаловИсточник sdelaipotolok.com
Полностью обработав, обмотав и установив балку, необходимо дополнительно осмотреть гнезда – в них могут быть трещины, которые надо перекрыть специальными растворами и герметиками, чтобы не пустить в гнезда влажный и теплый воздух. В любом случае дополнительная защита гнезд лишней не будет и продлит срок службы балок.
Виды балок, преимущества и недостатки каждого вида

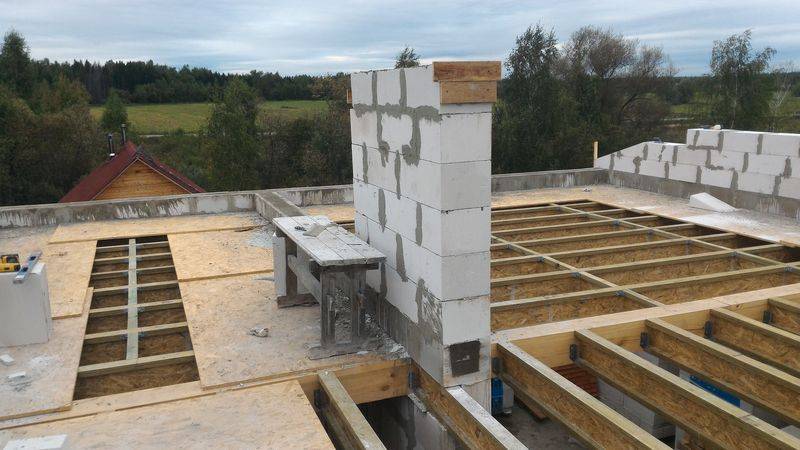

Перекрытия в доме из газосиликатных блоков
Крепить перекрытия в доме из газосиликатных блоков можно либо в открытые, либо в закрытые предварительно обустроенные гнезда. Для закрытых характерно образование зазоров между несущей стеной дома и деревянной балкой. Все они обрезаются под углом 75, а торец среза тщательно обрабатывается антисептическим средством: для предотвращения гниения и образование грибка.
Концы балок укрывают рулонным материалом на основе битума или другим гидроизоляционным материалом. Укрывают в два слоя, чтобы избежать образование щелей, куда может попасть влажный воздух или конденсат. Само гнездо, куда и будет крепиться балка, тоже обрабатывают антисептиками и утепляют любым строительным материалом, предназначенным для этих целей.
После окончательного монтажа балки и установки ее на предназначенное место, тщательно заделываются все возникшие щели в гнездовом отверстии при помощи полиуретановых герметичных средств на большую глубину.
Такие работы направлены на задержку влаги и теплой температуры в месте гнезда, что препятствует образованию гнилостных бактерий, а вся конструкция будет более долговечной.

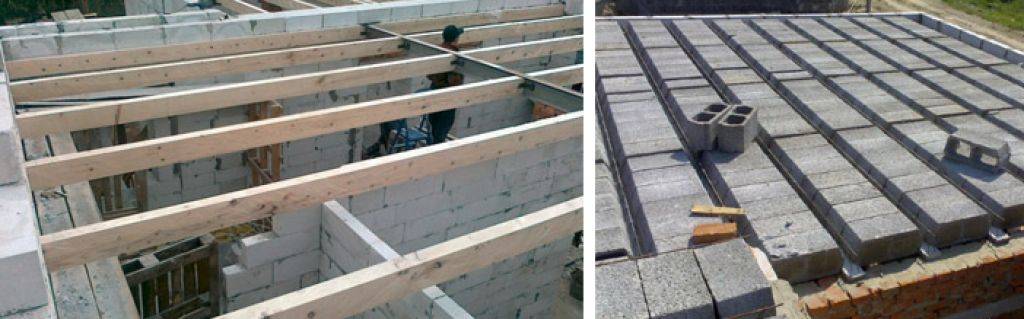

Конструкция дома из блоков – прочная и надежная, и в нем допускается устанавливать практически все известные виды перекрытий, предлагаем краткий обзор:
- Перекрытия из железобетонных конструкций: прочные, долговечные, с большой несущей возможностью и звукоизоляцией. Кроме этого, они пожаробезопасные. Но они не всегда могут подойти к уже готовому дому: размеры могут не соответствовать площади комнат. Все изделия имеют прямоугольную форму, и если в доме есть закругления, то они могут и не подойти для обустройства этого перекрытия. К тому же если подъезд к дому затруднен, то доставить их к месту строительства будет весьма трудно. Их изготавливают определенного размера, и подобрать нужные панели будет трудно;
- Конструкция монолитного перекрытия из бетонной смеси. Такой вид можно оборудовать без использования тяжелой строительной техники практически любой конфигурации. Но сам процесс кропотливый, требует много времени и знаний. Вначале необходимо обустроить опалубку, изготовить каркас из металлических частей, подготовить смесь из бетона и только потом залить. Кроме этого, нужно постоянно увлажнять смесь для равномерной просушки, выравнивать его. И хотя на это уходит много времени и сил, но это доступно практически каждому, кто решил построить дом сам. Но следует учитывать большую массу монолитного перекрытия, а силиконовые блоки от этого могут растрескаться со временем, и лучше этот вариант не рассматривать как перекрытие для дома;
- Перекрытия из дерева. Пожалуй, это самый оптимальный вариант для дома из газосиликатных блоков: вес небольшой, можно сделать перекрытия любой формы, да и обойдется это гораздо дешевле остальных вариантов.
Приступаем к монтажу
Подготовка балок
Прежде чем начинать монтаж, нужно провести соответствующие подготовки. Если считаете необходимым, нанесите на древесину антипирены и антисептик, о которых говорилось выше. После этого дождитесь, пока материал просохнет.
Края балок, которые станут основой для перекрытия, подпиливают под углом в 60%. После этого их обматывают рубероидом – благодаря этому предотвращается истирание. Срезы желательно не заматывать, чтобы древесина дышала.
При этом нежелательно допускать контакт этих краев с газобетонными блоками. Высокая влажность от конденсата нередко приводит к развитию плесени на необработанной древесине. Чтобы этого не происходило, нужно оставлять небольшой зазор – около 5-7 сантиметров.

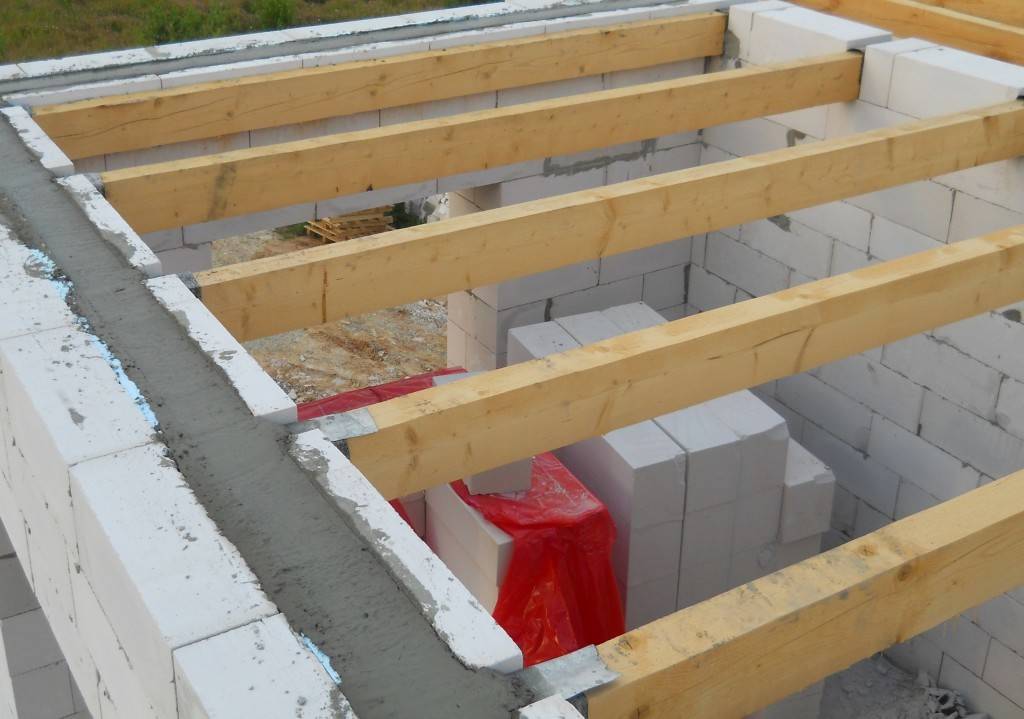

Монтаж балок
Следующий этап – монтаж крайних балок. Если монолитный пояс из бетона заливался с учетом деревянного перекрытия, на нем часто оставляют специальные ниши для более прочной фиксации. В противном случае балки укладываются прямо сверху на монолит
Остальные балки укладываются, причем очень важно соблюдать просчитанный шаг. Мастера используют строительный уровень, чтобы контролировать идеально ровную укладку
Крепеж перекрытий производится с помощью шпилек, уголков или пластин, покрытых составом, защищающим от ржавчины.
Установка наката и теплозвукоизоляционного слоя
Балки необходимо дополнить черепными брусками. Крепят их к низу балок, гвоздями или саморезами. Оптимальное сечение 5х5 сантиметра. Их главной функцией является удержание чернового пола между балками, на который будет произведена укладка теплозвукоизоляционного материала. Кроме того, к нему крепится потолок нижнего этажа.
На балки и на черновой пол, уложенный на черепные бруски, крепим гидропароизоляцию, с нахлестом 10 см., стыки склеиваем скотчем. Между балками, по их верхнему уровню, укладываем теплозвукоизоляцию, самый распространенный вариант минеральная вата. Поверх минваты укладываем мембрану, которая будет выпускать влагу, но не будет её пускать.
Теперь начинается установка наката. Выбранный брус или доски крепятся к нижней части балок.На балки укладываются лаги с заранее просчитанным шагом.
Лишь после этого наступает самый важных этап работ – настил полов. Зазор между досками необходимо минимизировать – при необходимости используйте рубанок, чтобы исправить выявленные в ходе примерки дефекты.
Если доски достаточно аккуратны, гладки и красивы, а также вписываются в заранее задуманный классический интерьер, их можно оставить без отделки. Но большинство владельцев, выбирающие деревянное перекрытие дома, предпочитают укладывать на доски ламинат, линолеум или даже паркет. В этом случае поверхность должна быть идеально ровной. Поэтому поверх досок необходимо уложить фанеру или ДСП. Они не только немного повысят теплоизоляционные свойства перекрытий, но и скроют любые недостатки, гарантируя легкость при монтаже напольных покрытий.
Нижняя поверхность перекрытия обшивается вагонкой, гипсокартоном или же оставляется без отделки (если речь идет про цокольное перекрытие). Но в последнем случае не лишним будет использовать паро- и гидроизоляцию. Грунт будет выделять испарения (если только не использовался монолитный фундамент, что не характерно для домов из газобетона), которые могут проникнуть в жилые помещения, что крайне нежелательно. То же самое можно сказать про чердачные перекрытия – при протечке кровли дождевая и талая вода будет попадать на чердак, и чтобы она не просочилась в жилые помещения, нужно принять соответствующие меры. Но если сверху чердачным перекрытиям угрожает дождевая влага, то снизу – испарения, создаваемые самими людьми. Поэтому их нужно защитить с обеих сторон.
В качестве гидроизоляции можно использовать как обычный строительный полиэтилен, так и рубероид. Второй вариант значительно дороже, зато и его надежность выше.
Как видите, устройство деревянного перекрытия в доме из газобетона не является особенно сложной работой. Она может быть выполнена не специалистом, имеющим под рукой лишь минимальный набор инструментов и материалов.
Другие материалы по теме:
- Виды перекрытий зданий, их конструктивные особенности.
- Как сделать деревянное перекрытие между этажами в кирпичном доме?
Балочные перекрытия между этажами
Балки – это основа балочного типа перекрытия, устанавливаются на стены или армопояс с необходимым шагом, который вычисляется под определенные случаи. Для того, чтобы сформировать горизонтальное перекрытие используется специальное наполнение. Чаще всего применяются балки деревянные или металлические.
Конструктивные элементы, из которых обычно состоит балочное перекрытие:
- Балка.
- Утеплитель.
- Накат.
- Пол.
Потолочные перекрытия в доме между этажами из деревянных балок
Для домов из практически любых материалов подойдут балочные перекрытия из дерева. Но чаще всего они применяются в брусовых, бревенчатых или каркасных зданий. При этом необходимо знать ограничения для применения:
- Ширина пролета при обустройстве перекрытия между этажами не должна быть больше 5 м.
- Максимальная ширина, которая позволительна при изготовлении чердачных перекрытий, составляет не более 6 м.
Бесспорно, основными достоинствами в применении данного вида балочного перекрытия является:
- Простой монтаж этого вида межэтажного перекрытия.
- Отсутствие необходимости в привлечении для использования грузоподъемной техники.
- Не нужно специальное оборудование для укладки.
- Относительно невысокая стоимость итоговой конструкции.
- Небольшой вес готовой конструкции.
Недостатками считается небольшой уровень огнестойкости и подверженность дерева гниению (предотвращается специальной предмонтажной подготовкой деревянных элементов).
Как монтируют деревянные перекрытия?
Балки для перекрытий между этажами делаются как из хвойных, так и из лиственных пород деревьев. Сечение определяется необходимостью и зависит от возлагаемых вертикальных нагрузок и габаритов пролета.

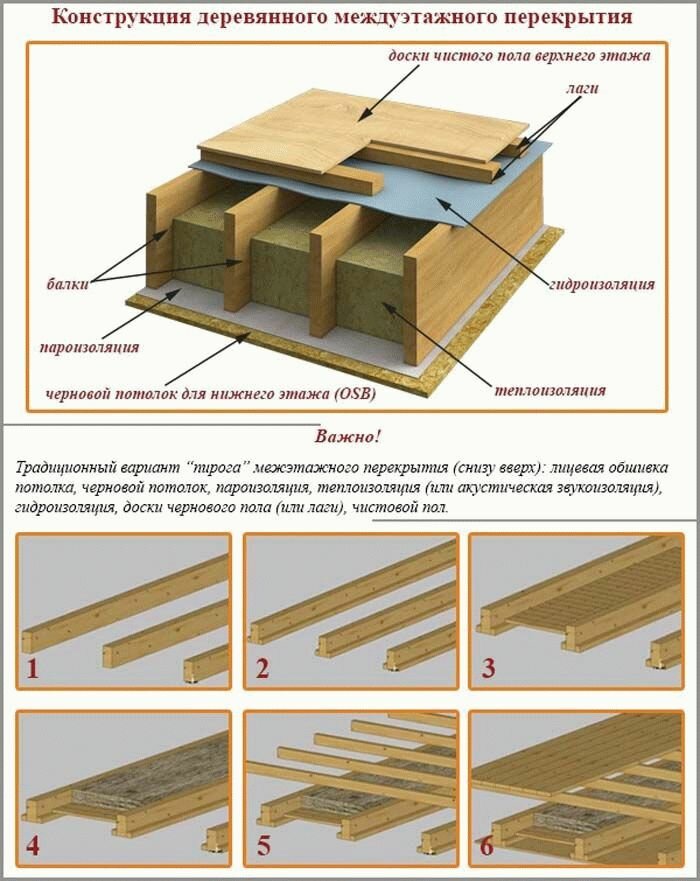

Последовательность обустройства и его особенности:
- Монтаж балок. Для продления сроков службы дерева, его обязательно обрабатывают различными атисептическими составами, для повышения огнестойкости используются антипирены. Если концы балок будут ложиться на стены из камня или бетона, то их еще и гидроизолируют, для этого их можно обернуть рубероидом или другим подходящим материалом. Балки на концах специально скашивают и делают зазор до задней стенки в 20-30 мм.
где 1– деревянная балка; 2 – гидроизоляционный материал; 3 – теплоизоляция (можно использовать монтажную пену); 4 – раствор.
- Монтаж наката. Черепные бруски крепятся к боковым граням балок. Накат из плотно прилегающих досок укладывается на них.
где 1 – деревянная балка; 2 – черепной брусок; 3 – накат; 4 – пароизоляционная мембрана; 5 – теплоизоляционный материал; 6 – чистовой пол; 7 – чистовой потолок нижнего этажа.
- Изоляционные работы. Пароизоляционная мембрана стелется на поверхность наката, а на нее кладут теплоизоляцию. В качестве теплоизоляционного материала чаще всего используют минеральную вату. Ее обязательно нужно защитить от влаги гидроизоляционной пленкой.
- Отделочные работы. Чистовой пол делается сверху на балках. А потолочные отделки выполняются снизу балок, если перекрытие межэтажное.
Перекрытия между этажами из металлического профиля
Швеллеры и двутавры применяются для балок из металла. Лучше всего применять двутавровый профиль. Так как вместо черепных брусков будут служить его полки для укладывания щитов из дерева и наката. Ничем другим межэтажное перекрытие из металла не отличается от деревянных балок.
Главные преимущества использования:
- Длина пролетов больше, чем у деревянных – выше 6 м.
- Уровень огнеупорности, по сравнению с деревянными, значительно выше.
- У металла есть стойкость к гниению, поражению плесенью и грибками.
- Высокая надежность и несущая способность, а так же долговечность в сочетании с небольшим сечением балок.
Недостатки использования этого материала:
Особенности монтажа
Установка балок в здании из газоблоков выполняется в соответствии со следующими этапами:
- подготовка проекта;
- заготовка строительных материалов и инструментов;
- монтажные работы;
- утепление поверхностей;
- гидроизоляция пола второго этажа в газобетонном доме;
- финишная отделка.
Определение сечения балки
При проектировании здания из газоблоков требуется рассчитать в соответствии с габаритами сечение несущих перекрытий. Требуется включить в расчеты массу мебели, аксессуаров, количество проживающих людей и т.д.
При расчетах учитывается, что шаг между элементами не должен быть больше 1,2 м, величина пролета ограничена по требованиям безопасности 6 м. Расчет можно сделать самостоятельно либо с помощью калькуляторов, размещенных на строительных порталах.
Технология монтажа
Монтажные работы осуществляются с соблюдением следующей последовательности этапов:
- Подготовка проекта.
- Установка армирующего пояса из ж/б конструкций, на который осуществляется опирание балок с помощью металлических пластин, анкеров или других креплений. Крепления должны быть обработаны антикоррозийными пропитками.
- Затем требуется нарезать перекрытия по заданной в проекте длине. Глубина упора на стены не меньше 12-15 см. При запланированной длине пролета балки в длину достигают 2,25-2,3 м.
- Торцевую часть элементов срезают под углом 60-70°.
- Подготовленные элементы пропитывают средствами для защиты от появления плесени и от возгорания.
- Несущие панели выкладываются на гидроизоляционный слой из рубероида, толи.
- Между опорной частью и стеновыми панелями пространства требуется сделать зазор в 2-3 см.
- Между торцевым элементом и внешней стеной требуется проложить утепляющий слой.
- Затем монтируются деревянные перекрытия. Завешаются работы выкладыванием промежуточных балок между этажами.
Послемонтажная отделка
Послемонтажные отделочные работы предполагают чистовую отделку и создание кровли. Начинаются работы с возведения чернового потолка снизу перекрытий. Конструкция выполняется из листов фанеры.
Свободные пространства заполняют утеплителем, прокладывают пароизоляционные материалы. Также выполняется гидроизоляция пола второго этажа в газобетонном доме. Чистовые отделочные работы выполняются после установки оконных блоков.
Требования к перекрытиям в доме из газобетона
Надежность, устойчивость к различным воздействиям (климатическим, технологическим, температурным) и уют – это те качества, которыми должен обладать любой дом. А перекрытие является одной из его основных связующих конструкций, поэтому должно отвечать следующим требованиям:
- Устойчивость к постоянным и временным нагрузкам, которые оно воспринимает и передает на несущие стены и фундамент.
- Жесткость – величина «прогибов» не должна превышать допустимые нормы.
- Звукоизоляция от внешних и внутренних шумов.
- Теплоизоляция – касается конструкций, разделяющих помещения с разной температурой (например, холодный чердак и жилой этаж).
Монолитное перекрытие
Конструкция из монолитного железобетона надежна и долговечно. Имеет высокие теплотехнические и гидроизоляционные показатели. Но из-за тяжелого веса не пользуется большой популярностью. Утяжеление конструкции требует более мощного фундамента и усиления стен из газобетонных блоков.
Технология изготовления монолитного перекрытия состоит из нескольких этапов:
- устройство опалубки;
- армирование;
- заливка бетона.

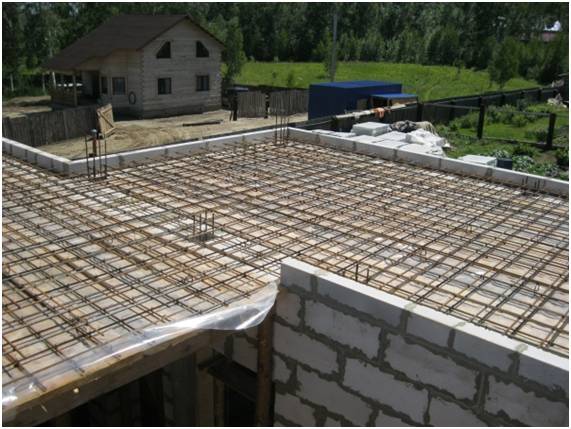

Армирование монолитного перекрытия.
Если вы имеете неотапливаемое цокольное или подвальное помещение, то по плите перекрытия снизу необходимо выполнить гидроизоляцию и утепление.
Устройство монолитных перекрытий требует определенных знаний и умений. Лучше доверить выполнение работ профессионалам.
Монолитное перекрытие.
Основание: монолитная жб плита
К основным преимуществам монолитного плитного фундамента можно отнести следующее:
Плитный бетонный фундамент
Из недостатков отмечают отсутствие подвального помещения и высокую стоимость, связанную с большим объемом бетонного раствора.
Монолитная плита фундамента
Пол по лагам

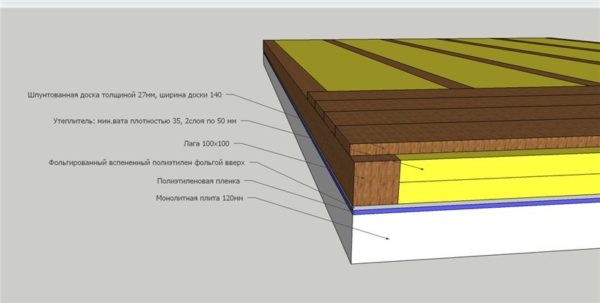

Конструкция деревянного пола на монолитной ЖБ плите
Обмазочная гидроизоляция плиты
Для повышения теплосбережения настилают фольгированный вспененный полиэтилен фольгой верх.

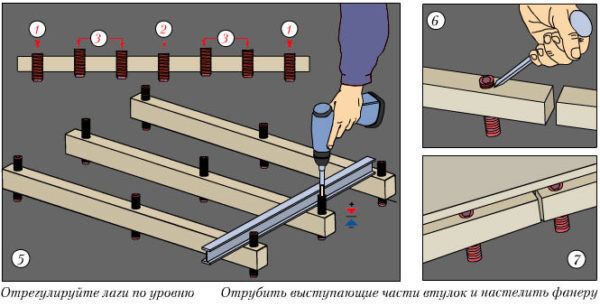

Можно выбрать более современный способ фиксации – регулируемые лаги.
Коммуникации внутри конструкции деревянного пола
Сверху на теплоизоляционный слой укладывают пароизоляционную пленку или полиэтилен. Полотна укладывают внахлест не менее чем на 15 см, стыки проклеивают скотчем.
Укладка пароизоляции на утеплитель
Настил из фанеры
Выбор древесины
К древесине, которая используется для изготовления деревянного пола, применяются следующие требования:
От качества древесины зависит долговечность деревянного пола
Электрический теплый пол в полусухой стяжке
Для повышения комфортности проживания в доме с бетонным основанием производят его утепление. В качестве примера можно рассмотреть устройство кабельного отопления в стяжке, выполненной полусухим методом.
Таблица 3. Устройство кабельного отопления в стяжке, выполненной полусухим методом
Высыхать полусухая стяжка будет в течение 14 – 20 суток. Укладка ламината, паркетной доски, линолеума осуществляется после полного высыхания стяжки по гидроизоляционному слою и подложке.
Крепление балок перекрытия к стене
В статье «Межэтажные перекрытия» мы рассказывали о том, каким образом железобетонные и деревянные перекрытия должны монтироваться в стену из газобетонных блоков.
В данной части рассмотрим, узел опирания деревянного бруса на кирпичные стены.
Как мы уже писали выше, длина опирания бруса на стены должна составлять минимум 15 см.
Прежде чем положить балку, ее необходимо подрезать с торца под углом 600, обработать весь брус антисептиком и обернуть концы в два слоя рубероид для предотвращения загнивания.
После чего, на стену стелиться рубероид, на который укладывается доска-подкладка. Она служит для распределения точечных нагрузок от балок на всю поверхность стены.
На подкладку кладут балку перекрытия, приколачивают к ней анкер из стальной полосы, который в последствии заделывается в кирпичную кладку.
При установке деревянных балок нужно оставить температурный зазор не менее 3 см для компенсации линейного расширения древесины.
Если балки опираются на внутреннюю несущую стену, то конструкция аналогична предыдущей, с той лишь разницей, что балки перекрытия соединяются друг с другом при помощи металлической ленты. Более наглядно всю схему можно увидеть на рисунке.
Укладывать деревянные балки начинают с самых крайних.

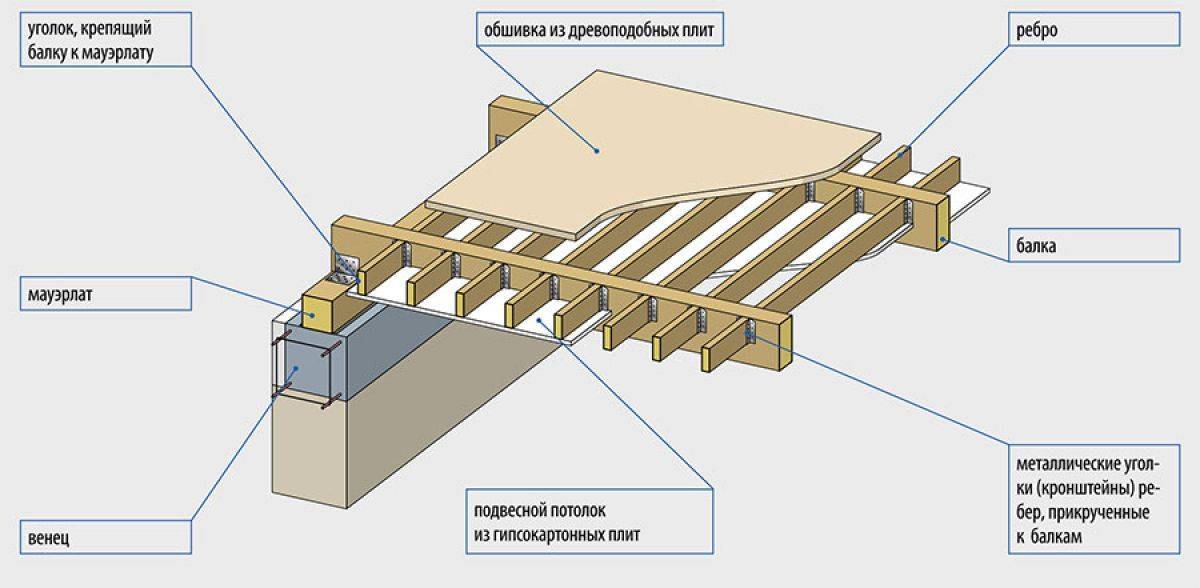

Деревянное перекрытие: конструкция и установка
Несущим элементом деревянного перекрытия является балка. В основном балки делают из деревянного цельного или клееного бруса. Но можно использовать для балок и брёвна соответствующего диаметра. Ориентировочные размеры сечений балки в зависимости от шага балок и перекрываемого пролета можно посмотреть в таблице.
Таблица сечений деревянных балок перекрытия в зависимости от пролёта и шага балок, предполагаемая нагрузка на перекрытие 400кг/м2.
Пролёт, м | |||||||
| Шаг балок,м | 2,0 | 2,5 | 3,0 | 4,0 | 4,5 | 5,0 | 6,0 |
Сечение бруса, мм | |||||||
| 0,6 | 75х100 | 75х150 | 75х200 | 100х200 | 100х200 | 125х200 | 150х225 |
| 1,0 | 75х150 | 100х150 | 100х175 | 125х200 | 150х200 | 150х225 | 175х250 |
| Диаметр бревна, мм | |||||||
| 1,0 | 110 | 130 | 140 | 170 | 190 | 200 | 230 |
| 0,6 | 130 | 150 | 170 | 210 | 230 | 240 | 270 |
Крепление балки в стене. При строительстве стены на проектной высоте начинают раскладывать балки перекрытия. Балки заводятся в стену на расстояние не менее 12 сантиметров. Конец балки, который заводится в стену, должен быть покрыт гидроизолирующим материалом: обернут толем, покрыт битумной мастикой или другим герметиком с антисептическими добавками.
Устройство армирующего пояса
Ячеистые бетонные блоки, в силу особенностей и способа изготовления материала, плохо выдерживают долговременные точечные нагрузки. Монолитный армопояс, выполненный по периметру возводимых стен, перераспределяет возникающие в них напряжения, предотвращая, тем самым, растрескивания в местах размещения оконечностей опорных балок перекрытия. Опоясывающая конструкция укрепляет стены, придавая им целостность и обеспечивая устойчивость при возможных небольших подвижках фундамента, связанных с усадкой грунта.
Для устройства армопояса применяют специальные блоки с U-образной выемкой, которые значительно облегчают монтаж. В готовую полость укладывают арматурный каркас с закрепленными на нем закладными элементами, предназначенными для крепления опорных балок. После этого выполняют заливку выемки бетонным раствором.
Расчет материалов
Руководство по монтажу своими руками
Для межэтажных и чердачных перекрытий работы начинаются после закладки армопояса поверх газобетонных блоков по всему периметру стен.
1. Подготовка материала. Элементы нужной длины подпиливаются под углом в 60-70° на участке захода на газобетон с верхней стороны и обматываются толем или рубероидом.
2. Подготовка. Между будущей балкой и наружной стеной укладываются кусочки утеплителя и оставляется зазор для свободной циркуляции воздуха.
3. Монтаж опор, начиная с крайних элементов согласно выбранной схеме. Для фиксации к армопоясу (U-образным блокам или армированной ж/б ленте) используются металлические уголки или шпильки, обработанные составами против коррозии. Этот этап не стоит проводить самому, для ровного размещения требуются силы как минимум двух человек, тщательно проверяется уровень каждой опоры.
4. Фиксация пароизоляции с учетом рекомендуемого нахлеста. Этот слой является обязательным при разделении двух этажей или чердака, при сборке перекрытия первого этажа в доме из газобетона пленки или мембраны заменяются более плотной и надежной рулонной гидроизоляцией.
5. Монтаж наката, выполняющего функции потолка. К нижней стороны балок крепятся доски толщиной от 25 см или листовые материалы, например, гипсокартон. На этом этапе между ними и пароизоляцией нужно сделать вентиляционный зазор в 1-2 см.
6. Размещение утеплителя между деревянными элементами. Для определения толщины этой прослойки желательно сделать теплотехнический расчет, при отсутствии данных минимум принимается равным 10 см. Теплоизоляция укладывается без зазоров, с плотным примыканием к балкам, лучше всего для этих целей подходят плиты или маты минваты с пружинистыми краями, они удобны в работе и сохраняют способности древесины и газобетонных блоков к пропусканию воздуха.
7. Защита утеплителя от промокания. Оптимальные характеристики в данном случае имеют тонкие гидроизоляционные мембраны и пленки, рубероид используют преимущественно на чердаках.
8. Накрытие лагами и настил будущего пола. При укладке межэтажных перекрытий его можно сделать из шпунтованных досок, фанеры или листов ДСП, окончательный вариант зависит от типа напольного покрытия. При обустройстве неэксплуатируемых чердаков в целях экономии этот этап пропускают, достаточно прокладки поверх брусьев мостиков для перемещения.
9. Декоративная отделка потолка. Крупные балки иногда оставляют открытыми, но такое интерьер будет уместен не везде, в жилых домах нижний настил облицовывают вагонкой, гипсом или закрывают натяжными конструкциями.
Приведенная инструкция подходит для монтажа перекрытий с любой конфигурацией поверх газобетона с плотностью не менее 400 кг/м 3 и керамзитобетона. Основной зоной риска являются участки контакта дерева, блоков и металла. Прямого примыкания избегают, в данных зонах стен предусматриваются прокладки утеплителя или синтетических материалов и оставляются зазоры. К обязательным условиям относят выбор правильной древесины: без крупных сучков, трещин и слабых участков и влажностью не выше 15%. Необходимыми характеристиками обладает клееный или высушенный брус и готовые двутавровые балки.
Для обеспечения максимальной надежности эксплуатации перекрытия при его сборке рекомендуется:
- Соединять балки с помощью шурупов, а не гвоздей.
- Учитывать требования пожарной безопасности и пропитывать материалы не только антисептиками, но и антипиренами. Все элементы обрабатываются заранее, на стены из газобетона укладывается исключительно сухой брус. В целях экономии этот этап можно провести самостоятельно.
- Провести точный расчет толщины и согласовать полученные данные с параметрами армопояса. С целью исключения образования мостиков холода в домах на этих участках прокладывается тонкий слой теплоизоляции, в идеале защищающий обе эти конструкции. Закладка минваты или пенопласта только со стороны армопояса или перекрытия является нарушением, исключение делается лишь при использовании для увеличения несущих способностей стен U-образных блоков.
- Обрабатывать металлические крепежи антикоррозийными составами.
Современные частные дома зачастую имеют больше одного этажа. Причина этого простая — меньшая площадь фундамента, а значит и меньшая стоимость строительства, при приличной общей площади всего дома. Наличие больше, чем одного этажа у дома требует обустройства межэтажных перекрытий. И это дополнительно к чердачным, если вы не собираетесь вместо чердака устраивать мансарду.
Дома, возведённые из разных строительных материалов, требуют индивидуального подхода. Поэтому существует несколько методов установки перекрытий. Да и благодаря новым материалам возникли новые их виды.
Зависимость от системы теплого пола
Выводы и рекомендации по устройству деревянного перекрытия
Деревянное балочное перекрытие в доме с газобетонными стенами практически не отличается по своему устройству от аналогов на кирпиче или керамзите. Расчёт нагрузок, подбор материалов осуществляется аналогично, как и устройство опорного узла. Следует учесть меньшую толщину стены, что сокращает возможности для облицовки узла снаружи, но позволяет качественно утеплить его вспененными синтетическими материалами. Меньшая прочность газобетона предполагает устройство подушки опирания для передачи и распределения узловой нагрузки. В качестве неё можно использовать армированный пояс.
