Вынос кровли на фронтоне
Монтаж двухскатной крыши предполагает и определение с величиной выноса кровли с фронтона и свеса ее с карниза. Фронтон — уже завершающая часть любого дома, ограничивающаяся двумя скатами.
Даже если все стоки собираются водоностной системой — стены все равно будут намокать от косого дождя. Это, конечно, сокращает срок службы фасадной отделки.
Величина свеса должна начинаться от 50 см. Но чтобы свес вписался в архитектурный облик дома — нужно учитывать размеры и высоту строения.
Но вместе с этим увеличивается и нагрузка на верхнюю часть вашего домика, а также уменьшается освещенность в помещениях из-за этой мини-крыши сбоку.
По нормамам скат нельзя делать меньше, чем на 40 см, иначе будет происходить заливание. Для таких домов, которые расположены в умеренном климате с минимальным количеством осадков допустимым будут значени 50-60 см, для остальных же домов вынос кровли на фронтах выходит в 120 см, свес кровли с карниза в 100 см.
Свес карниза делается и формируется с помощью «кобылок». Кобылка — это доска или брусок. Она крепится к стропилу. Также, свес можно сделать с помощью самих стропил, крепящихся к стенам. В «Кобылке» есть смысл использования, если вам не хватает длины стропильной «ноги».

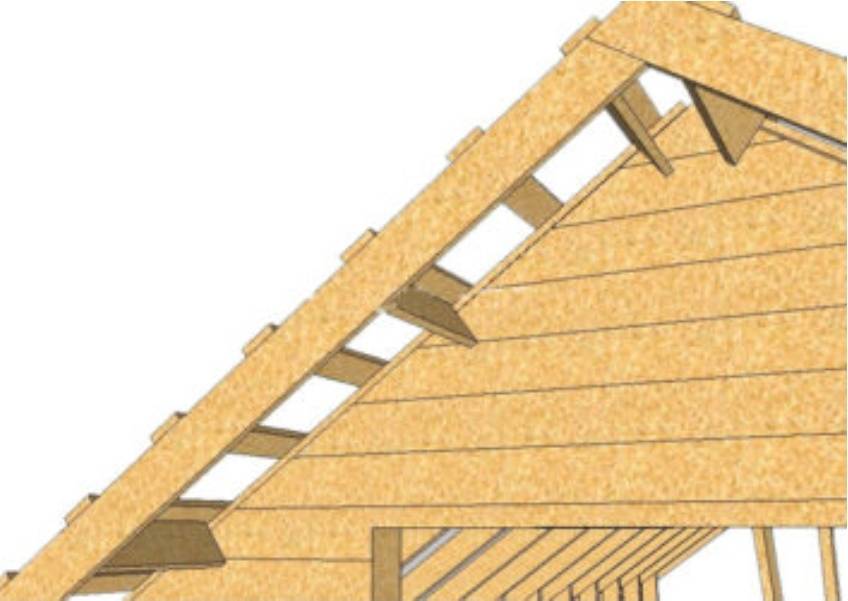

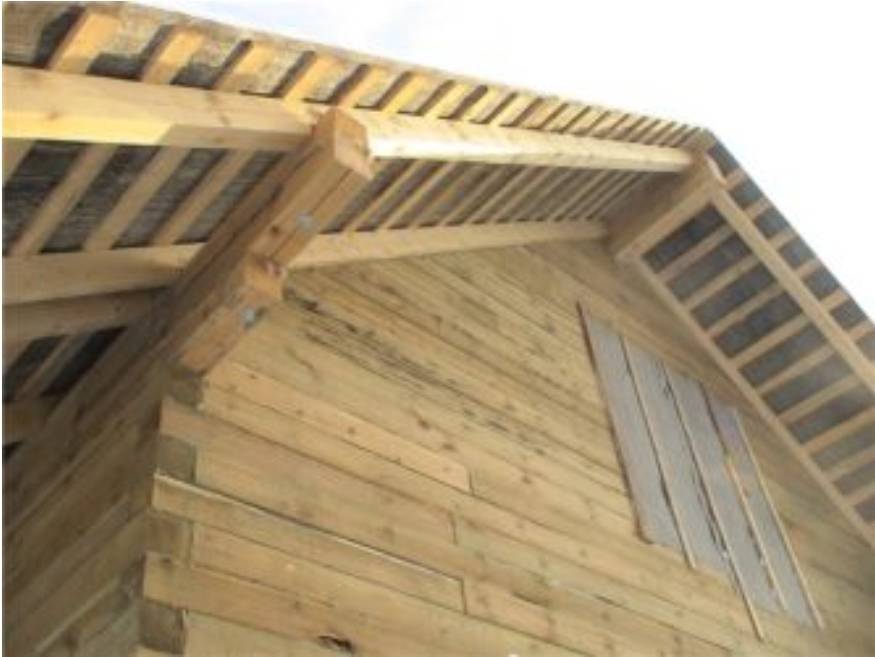

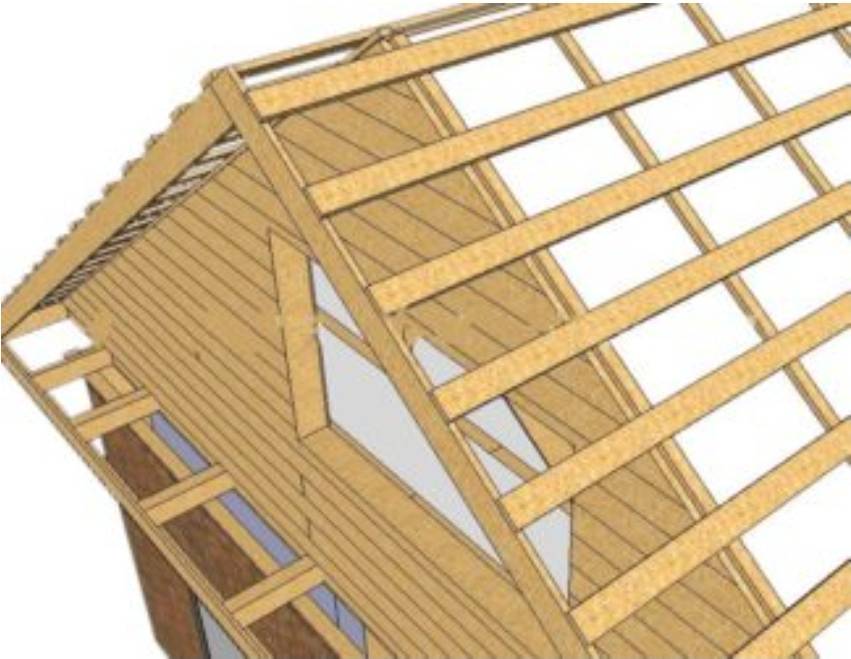

Вынос на фронтах можно сделать разными способами. Самый распространенный из них такой: внешние стропила упираются на консольный брус, который выходит за пределы стены.

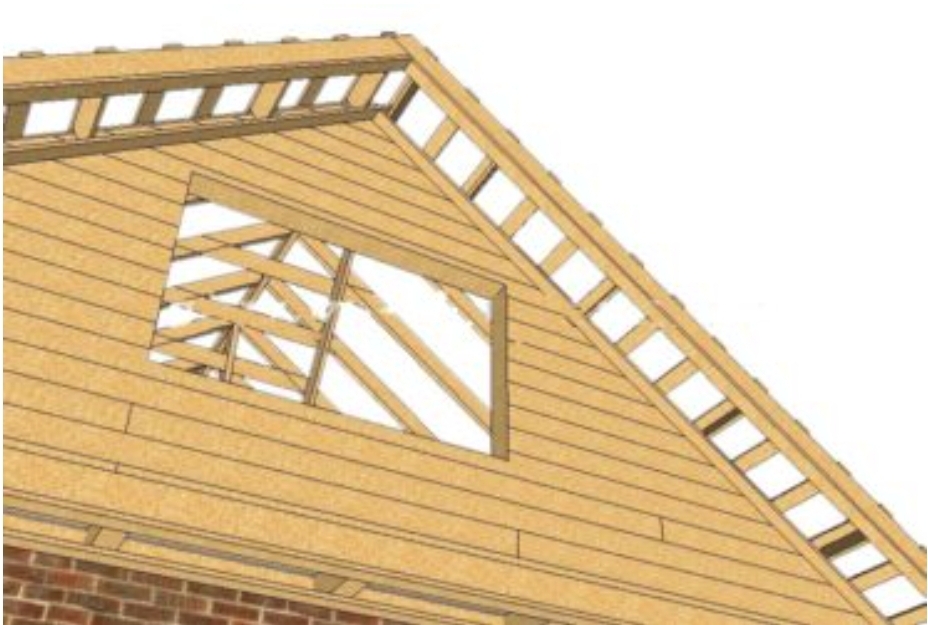

Нижний брусок крепится к стенке. Под верхней делается каркас. В качестве центральной опоры используется доска. Крепится она к стойкам, на которые опираются стропила.
Как же будет выполняться такая стропильная система двухскатной крыши своими руками?
Как рассчитать уклон двухскатной крыши
На тип конструкции существенное влияние оказывает уклон кровли. Здесь применимо следующее:
- С увеличением уклона крыши снеговая нагрузка уменьшается, и наоборот. При уклоне 60 ° и более снег на крыше не сохраняется и поэтому не учитывается.
- По мере увеличения уклона крыши увеличивается нагрузка от ветрового давления, и наоборот. Это связано с тем, что чем выше уклон, тем больше площадь подвержена ветру.
При меньшем уклоне крыши давление ветра уменьшается, но здесь важную роль играет сила всасывания ветра.
По мере увеличения уклона крыши увеличивается и площадь кровельного покрытия. Также увеличивается объем пиломатериалов, необходимых для постройки стропильной конструкции. В результате увеличивается и собственный вес стропил.
Составные части крыши

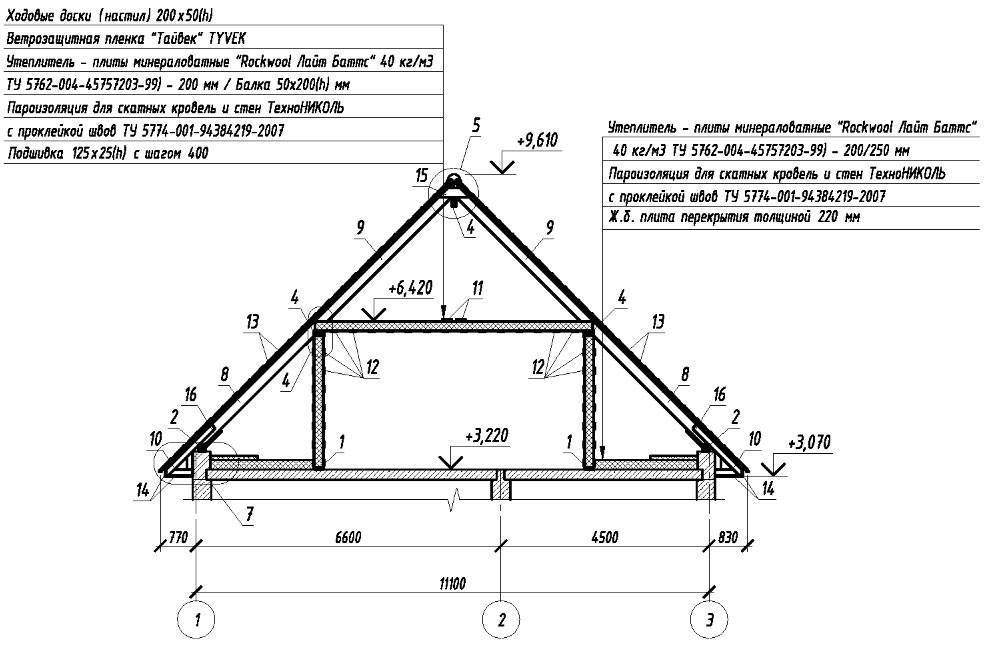

Схема конструкции крыши
Стандартная крыша такого типа состоит из следующих элементов:
- мауэрлата;
- стропильных ног;
- вертикальных стоек;
- подкосов;
- затяжки;
- конька;
- лежня;
- обрешетки.
Схема крепления мауэрлата
Мауэрлатом называется брус, уложенный сверху на стены вдоль периметра постройки. Он закрепляется с помощью замурованных в стену стальных стержней с резьбой или анкерными болтами. Брус должен быть изготовлен из хвойной древесины и иметь квадратное сечение 100х100 мм либо 150х150 мм. Мауэрлат принимает на себя нагрузку от стропил и передает ее наружным стенам.
Схема крепления стропильных ног и мауэрлата
Стропильные ноги — это длинные доски сечением 50х150 мм или 100х150 мм. Они крепятся между собой под углом и придают крыше треугольную форму. Конструкция их двух стропильных ног называется фермой. Количество ферм зависит от длины дома и вида кровельного покрытия. Минимальное расстояние между ними равняется 60 см, максимальное – 120 см. При расчете шага стропильных ног следует учитывать не только вес покрытия, но и ветровую нагрузку, а также количество снега в зимний период.
Конек расположен в наивысшей точке крыши и чаще всего представляет собой продольный брус, соединяющий между собой оба ската. Снизу брус поддерживают вертикальные стойки, а по бокам крепятся концы стропил. Иногда конек состоит из двух досок, которые прибивают к верхней части стропил с обеих сторон и соединяют под определенным углом.
Стойки – вертикальные брусья сечением 100х100 мм, расположенные внутри каждой фермы и служащие для передачи нагрузки от прогона конька на несущие стены внутри дома.
Подкосы делают из обрезков бруса и устанавливают под углом между стойками и стропилами. Подкосами укрепляются боковые грани фермы, повышается несущая способность конструкции.

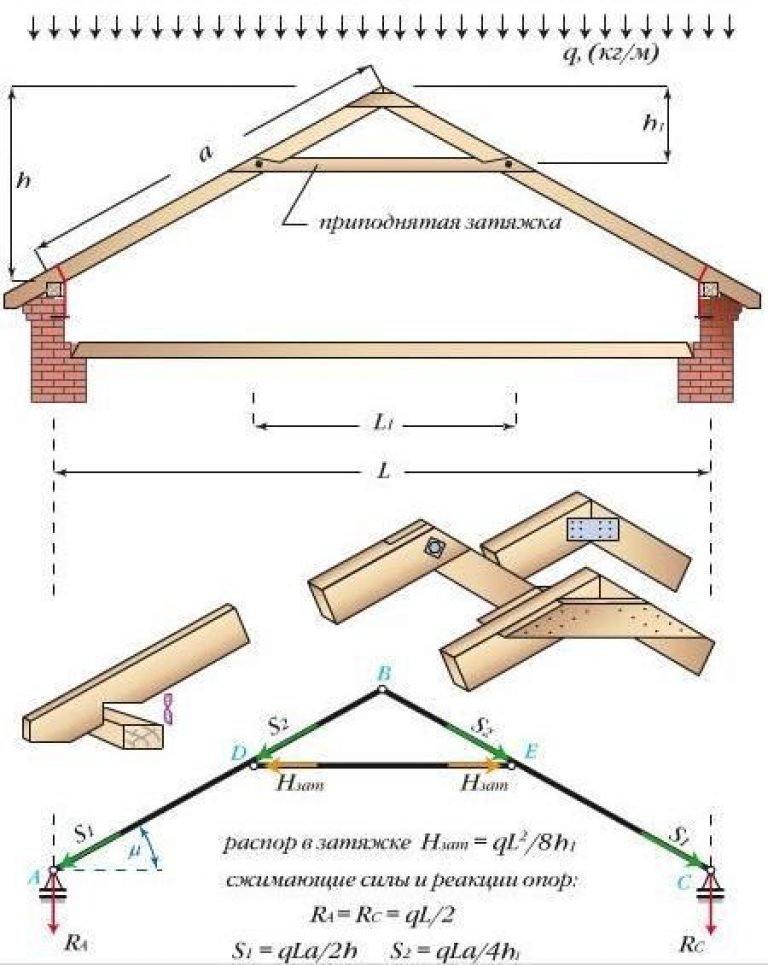

Затяжка – балка, соединяющая нижние части стропил, основание треугольника фермы. Вместе с подкосами такая балка служит для упрочнения фермы, повышает ее устойчивость к нагрузкам.
Лежнем называется длинный брус сечением 100х100 мм, уложенный вдоль центральной несущей стены, на который опираются вертикальные стойки. Лежень используют при монтаже наслонных стропил, когда прогон между наружными стенами составляет больше 10 м.
Обрешетка представляет собой набитые на стропила доски или брус. Обрешетка бывает сплошной и с зазорами, в зависимости от вида кровли. Крепится она всегда перпендикулярно направлению стропил, чаще всего по горизонтали.
Особенности конструкции двускатных кровель
Такая кровля состоит из двух наклонных плоскостей, расположенных под определённым углом. По торцевым стенкам устраиваются фронтоны, являющиеся вертикальным продолжением стен. По форме они представляют собой равнобедренные или произвольные треугольники, если скаты устроены под разными углами к горизонтали. В случае устройства двускатной ломаной крыши, фронтоны имеют форму трапеций.
При построении кровли создаётся стропильная система, являющаяся опорным элементом кровельного пирога. Стропильная система может быть выполнена в виде висячих стропил, если внутри коробки здания нет капитальных перегородок. При их наличии устраивается настильный каркас, когда пролёт опирается на три и более точек.
В зависимости от конфигурации здания двухскатная крыша может возводиться по разным схемам
Расчет элементов
В зависимости от типа кровельного материала, массивности конструкции, климата региона определяют размер стропильных ног и расстояние между ними. Расчеты очень важны для того, чтобы правильно составить план стропильной системы. Причем подбирается не только длина балок, но и их сечение.
На сечение балок оказывают влияние:
- шаг установки стропил;
- длина стропил;
- предполагаемая величина нагрузки.
Рекомендуемые сечения элементов системы (в миллиметрах):
- стропильные ноги — брус 75х125, 50х150, 100х150;
- прогоны — брус 100х200, 100х100;
- мауэрлат — брус 150х150, 100х100;
- ригели – брус 100х150;
- затяжки — брус 50х150;
- кобылка — брус 50х150;
- стойки — брус 100х100.
Расчетами элементов лучше всего заниматься еще тогда, когда ведется проектирование стропильной системы крыши. Это облегчит работу и послужит гарантией высокой прочности системы (прочтите: «Как правильно сделать расчет стропильной системы «).
Пошаговая инструкция по монтажным работам
Сразу следует оговориться, что возможные ошибки при сооружении кровли своими руками исправить будет сложно
Поэтому важно четко продумать последовательность действий и проверять качество исполнения каждого узла.. Изначально нужно выполнить следующее:. Изначально нужно выполнить следующее:
Изначально нужно выполнить следующее:
Сделать армопояс, который увеличивает жесткость и прочность здания. Сооружается он по периметру строения и особенно актуален для домов из легких бетонов и поризованных блоков. При его устройстве нужно предусмотреть установку шпилек для последующего крепления мауэрлата.
Фото 9. Готовая опалубка под заливку армопояса с армирующим каркасом и шпильками для монтажа мауэрлата
Определить длину стропил. Для этого следует подготовить 2 длинные доски (стандартная длина 6 м) и временно закрепить их к вертикальным опорам на двух противоположных стенах. Затем путем их подъема и опускания можно найти подходящее положение и высоту будущей стропильной конструкции. Лучше всего если длина стропил будет до 6 м, поскольку более длинных пиломатериалов в свободной продаже нет – их придется наращивать самостоятельно.
Технология устройства стропильной системы кровли предполагает необходимость неукоснительного соблюдения последовательности действий и всех рекомендаций. Это обеспечит надежность и долговечность не только самой крыши, но и здания в целом.
Установка мауэрлата
Мауэрлат представляет собой деревянный брус, который выступает в качестве крайней нижней опоры для стропил и укладывается сверху по периметру наружных стен. Основная его функция – распределение сосредоточенных нагрузок от точек опирания стропильных ног по все площади верхней части стеновой конструкции. Также он служит для привязки крыши к несущим стенам здания.
Фото 10. Мауэрлат, установленный на газобетонной стене поверх армопояса и закрепленный шпильками
При устройстве покрытия кровли учитывайте, что в деревянных и каркасных домах установка мауэрлата не требуется. В брусовых и бревенчатых зданиях в качестве этого элемента выступает верхний венец. Однако и техника крепления в этом случае более сложная – применяются специальные скользящие опоры. Это необходимо для обеспечения возможности небольшого смещения стропильной системы без деформации и разрушения при усадке стеновых конструкций.

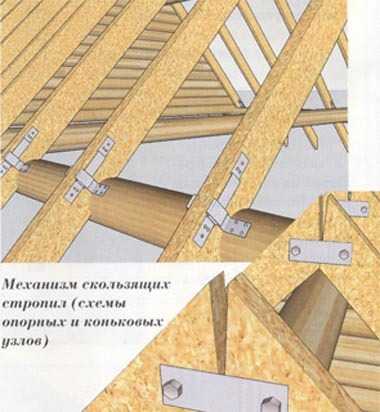

Рисунок 11. Крепление стропил с помощью скользящего крепежа
В каркасных строениях мауэрлатом служит верхняя обвязка, которая фиксируется к вертикальным опорам каркаса с запилом специальными перфорированными углами, скобами или гвоздями.
Рисунок 12. Варианты крепления стропил к верхней обвязке в каркасном строении
Монтаж мауэрлата на кирпичные стены может выполняться с помощью шпилек, анкерных болтов и скоб. При использовании скоб один их край крепится к мауэрлату, а второй к деревянному бруску, который закладывается с внутренней стороны стены в кладку на высоте 3-4 рядов от верхней обвязки.
Фото 13. Крепление мауэрлата к стенам с помощью скоб
При креплении мауэрлата шпильками и анкерами используется крепеж диаметром не менее 10 мм.
Фото 14. Схема крепления мауэрлата с помощью шпилек
Квадратура четырехскатной кровли
Если взглянуть на такую крышу сверху, то можно увидеть, что она состоит из четырех геометрических фигур, площади которых нам и нужно вычислить. Иными словами, нам нужно рассчитать эти значения для двух трапеций и двух равносторонних треугольников. Все получившиеся показатели нужно будет сложить.
В качестве длины и ширины возьмем те же значения, т.е. 7 (значение A) и 4 (значение B) метра, а высота будет ровняться условным 3 (значение H) метрам.
Рассчитываем по следующей формуле:
S = A*H/2 = 7*3/2 = 21/2 = 10,5 метров. Значение второго треугольника будет такой же, поэтому складываем эти значения: 10,5 + 10,5 = 21 метр.
Рассчитываем площадь трапеции:
S = (A+B)*H/2 = (7+4)*3/2 = 11*1,5 = 16,5 метра. Прибавляем значение второй трапеции: 16,5 + 16,5 = 33 метра.
Складываем получившиеся значения: 21 + 33 = 54 метра. Это и будет конечная площадь четырехскатной поверхности.
Обозначения изменены
Преимущества и недостатки
, полученная путем соединения двух скатов, как любое строительное решение имеет свои плюсы и минусы, о которых домостроителю должно быть известно заранее. К плюсам можно отнести:
- Ее конструкция не требует усиления фундамента, что упрощает работы по возведению и оптимизирует затраты. Мансарду можно обустроить даже в полностью готовом доме, просто перестроив, утеплив кровлю.
- Простота монтажа. Данная конструкция легка в сборке, с ней справится даже несколько умельцев или бригада специалистов из двух человек.
- Рациональность. Эффективное использование пространства под крышей, которое можно оборудовать как кабинет, зимний сад. Двускатная крыша с неотапливаемой мансардой помещения подходит для сезонного хранения.
- Доступность. Все используемые материалы недороги и доступны для приобретения.
- Низкая стоимость. Квадратный метр жилого пространства при монтаже мансардной крыши своими руками обойдется вам значительно дешевле, чем сооружение пристройки или полноценного второго этажа.
Ниже представлены, если их так можно сказать, недостатки двухскатной крыши с мансардой, которые лучше будет назвать ее особенностями:
- Для обустройства просторного помещения своими руками необходима достаточно высокая двухскатная крыша, конструкция которой технически более сложна.
- Увеличение клона склонов кровли повышает расход материалов, следовательно, стоимость возведения, даже при условии работы своими руками.
- Конструкция предполагает возможность потери тепла в отопительные период.
- Повышенный нагрев кровли и подкровельного помещения в жаркую погоду.
Основные преимущества и отрицательные стороны конструкции
К достоинствам этой конструкции можно отнести следующее:
- Экономия средств на покупке стройматериалов.
- Простота конструкции, а значит, и монтажа.
- Небольшой вес, по сравнению с двускатным вариантом – на стены ложится меньшая нагрузка.
- Высокая сопротивляемость воздействию ветра и нагрузке от скопившегося на крыше снега.
- Конструкция может быть возведена в разном угловом диапазоне — от 5 до 45º.
- Односкатная крыша, выполненная под небольшим углом, позволяет установить на ней водогрейную емкость или солнечные батареи, а также устроить место для отдыха.
- Такую конструкцию можно покрыть любым из существующих кровельных материалов, безусловно, с учетом условий ее эксплуатации и угла наклона.
Снегозадержатель
Естественно, как и у любой конструкции, у односкатной крыши есть свои недостатки, которые тоже нужно знать, выбирая этот вариант:
- Крыша с одним скатом требует более серьёзного утепления, чем двускатная, так как под ней не такое большое пространство, которое создает воздушную прослойку. Без обустройства надежной термоизоляции в летние месяцы чердачное помещение будет сильно нагреваться, а в зимние — выхолаживаться, и в том, и в другом случае передавая температуру в дом. Однако, если правильно рассчитать и провести монтаж всех элементов, то этого недостатка можно избежать.
- Если же перекрытие делать сразу под крышей, устроенной под маленьким углом, то дом лишается не только верхней воздушной прослойки, но и чердака, а значит, возможности устроить дополнительную комнату — это можно считать вторым недостатком конструкции. Но, если чердачное помещение спланировать несколько иначе, то и с этим недостатком можно справиться.
Одним из недостатков односкатной крыши является скопление на ней снежных масс
Еще один недостаток односкатной крыши относится только к конструкции, имеющей небольшой уклон в 5—10º — это плохой сход с нее снеговых масс. Так, при большом скоплении снега кровлю придется очищать вручную или же делать систему подогреваемой крыши, используя нагревательный кабель.
Решить эту проблему поможет установка обогрева кровли
Как рассчитать площадь двускатной кровли
Простая двускатная крыша состоит из двух односкатных поверхностей по обе стороны от конька и соединенными под ним своей верхней горизонтальной стороной. Такой вид кровли применяется часто, так как простота выполнения не требует затрат материальных и человеческих ресурсов. Утепление, гидроизоляция производятся быстро.
Бывает, что застройщики используют внутреннее чердачное пространство для оборудования мансарды. Для такого варианта более подходит ломаная двускатная кровля с разным уклоном боковых скатов.
Как рассчитать площадь крыши? Подсчет простой и ломаной двускатной конструкции сводится к подсчету площадей прямоугольников и сложению их значений между собой. Расчет длинной наклонной стороны производится аналогично предыдущей односкатной крыши. Используется Теорема Пифагора о том, что квадрат гипотенузы равен сумме квадратов катетов. Часто приводятся варианты расчета с использованием синусов и косинусов. Они имеют право на существование, но на строительной площадке просто неоткуда взять таблицы с их значениями.
Конструкция
Устройство стропильной системы двухскатной крыши любого из перечисленных видов представляет собой совокупность вспомогательных и опорных элементов. Они распределяют равномерно вес кровельного пирога, а также компенсируют распирающие и изгибающие нагрузки, возникающие между ними.
Сечение, длина и шаг стропил определяются с помощью инженерного расчета, учитывающего вес кровельного пирога, климатические условия в регионе строительства, а также уклон конструкции. В состав стропильного каркаса двухскатной кровли обычно входят следующие элементы:
- Мауэрлат. Мауэрлатный брус установить на наружные стены дома, на которые опираются кровельные скаты. Он служит для смягчения давления на опоры и равномерного распределения нагрузки от веса кровельного пирога. Он изготавливается из прочного бруса с сечением 150х150 мм или 200х200 мм и крепится к верхнему поясу стен с помощью анкерных болтов или длинных металлических шпилек.
- Лежень. Это аналог мауэрлата, только он устанавливается на внутренние несущие стены, а на него нужно выставлять вертикальные стойкий для монтажа конькового прогона.
- Стропильные ноги. Этим термином обозначают элементы каркаса, которые изготавливаются из досок с сечением 150-40 мм и устанавливаются под углом к основанию крыши, формируя угол наклона ската. Какое делать расстояние между стропилами, их длину и толщину определяют с помощью расчета, учитывающие совокупные нагрузки, которым они подвергаются в процессе эксплуатации.
- Затяжка. Затяжкой называют балки, которые располагают горизонтально и связывают между собой ноги одной стропильной пары, чтобы снизить распирающую нагрузку на наружные стены конструкции. Ригель – это затяжка, установленная под самым коньком конструкции.
- Стойки. Стойкой называется вертикальный брус, выставленный на лежень для поддержки конькового прогона. Определить какое расстояние должно быть межу стойками просто, ведь оно повторяет шаг стропил.
- Подкосы. Диагонально расположенные подпорки, поддерживающие стропильные ноги посредине или в нижней части, предотвращая их прогиб, называют подкосами.
Конструкция стропильного каркаса
Кому доверить
В этом вопросе не может быть двух мнений — все проектные работы по строительству любых конструктивных элементов должны осуществляться только специалистом, имеющим право выполнять подобные работы. Это является залогом надежности конструкции, а для крыш это очень актуально. Ведь при монтаже придется вести высотные работы, связанные с повышенным риском, зачем необходимо увеличивать опасность пребыванием на ненадежных конструкциях.
Конструкция крыши — чертежи для которой сделаны профессионалом, будет отвечать всем строительным нормам и правилам. Будет существовать гарантия того, что выполнен правильный расчет сечений всех конструктивных элементов, обеспечена надлежащая надежность конструкции.
Кроме того, грамотный чертеж способен не только сократить время выполнения строительных работ, ведь в этом случае не придется вносить коррективы в конструкцию, он еще способен значительно снизить стоимость всей крыши.
Это достигается благодаря экономному, продуманному применению материалов.
Поэтому не поддавайтесь искушению добиться какой-то сомнительной экономии на отказе от услуг проектанта. Впоследствии, это может привести к значительному увеличению стоимости всего комплекса работ, ведь не зря же известная пословица утверждает: «Скупой платит дважды!», поэтому давайте относиться к возведению кровли с умом.

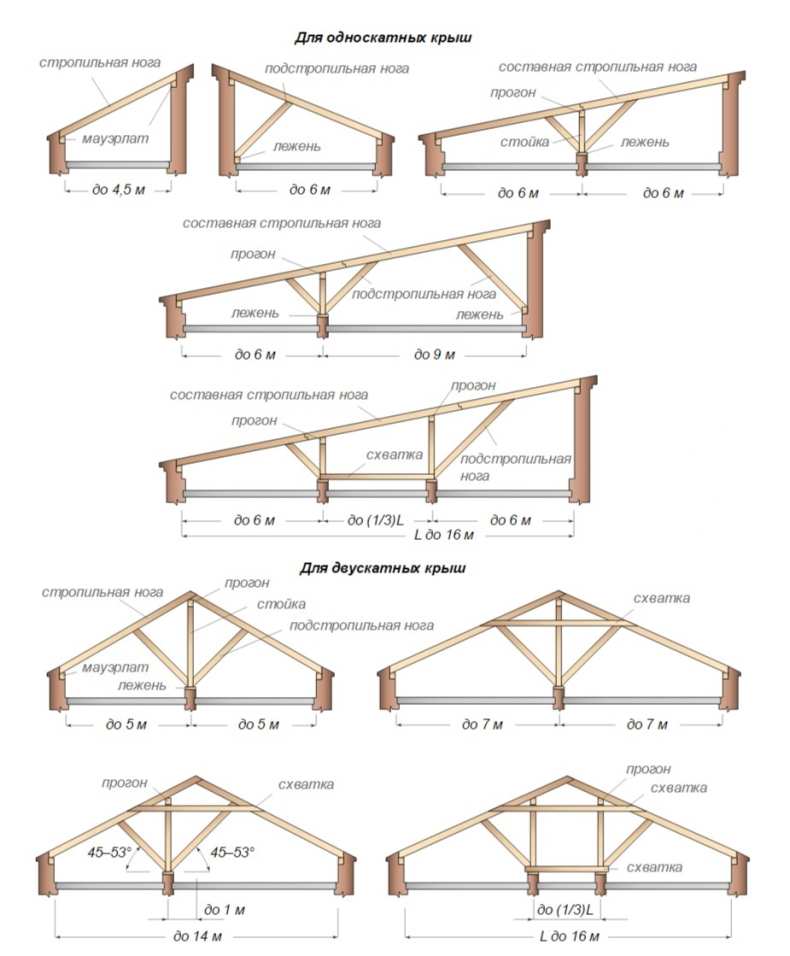

Виды стропильных систем
Самой распространенной является наслонная система – ее устанавливают на зданиях, где есть средняя несущая стена. В состав такой системы входят стропильные ноги, опирающиеся на мауэрлат и коньковый прогон, и стойки, которые опираются на лежень.
План стропил двускатной крыши более сложен, так как стропильные ноги в этом случае опираются только на наружные несущие стены, а средняя опора отсутствует.
В такую конструкцию входят следующие элементы:
Схема расположения стропил сложных крыш предусматривает чередование наслонных и висячих стропил (читайте ещё: «Виды стропильных систем, в чем разница «).
Разноуровневые кровли
Еще одна разновидность крыш с двумя скатами. Чтобы понять, о чем идет речь, посмотрите фото ниже.
Разноуровневые двускатные кровлиИсточник moscow.sk-evrodom.ru
По своей конфигурации кровля двускатная, покрывает собой весь дом. Но по отдельности каждый скат представляет собой односкатную конструкцию. Обычно между ними возводится несущая стена, на которую оба ската опираются.
Но при этом больший по размерам скат опирается на верхний торец стены, где устанавливается коньковый брус или балка мауэрлата, а меньший на его вертикальную плоскость, где обычно закрепляется несущая балка. Строительство таких крыш проводится по технологии односкатного сооружения.
Переменные нагрузки на кровлю
Переменными называются такие нагрузки, которые действуют на крышу не постоянно, а сезонно.
Ярким примером является снег в зимнее время. Снежные массы оседают на кровле, создавая дополнительное воздействие. Но весной они тают, соответственно, давление снижается.
К переменным нагрузкам относится и ветер. Это тоже погодное явление, которое действует не всегда.
И таких примеров очень много
Поэтому важно учитывать переменные нагрузки при расчете длины стропил двускатной крыши
При вычислении нужно брать во внимание множество различных факторов, воздействующих на крышу здания
Теперь подробнее рассмотрим снеговые нагрузки. При расчете данного параметра нужно использовать специальную карту. Там размечена масса снежного покрова в различных регионах страны.
Для вычисления данного вида нагрузки используется следующая формула:
S = Sg х µ
Где Sg — показатель местности, взятый по карте, а µ — поправочный коэффициент.
Он зависит от уклона крыши: чем уклон сильнее, тем меньше коэффициент поправки. И тут есть важный нюанс — для крыш с уклоном от 60oего совсем не учитывают. Ведь с них снег будет просто скатываться, а не скапливаться.
Вся страна разделена на районы не только по массе снега, но и по силе ветров. Имеется специальная карта, на которой можно узнать данный показатель в определенной местности.
При расчете стропил кровли ветровые нагрузки определяются по следующей формуле:
W = Wo* x
Монтаж муэрлата
Все дальнейшие работы будут проводиться наверху, поэтому в первую очередь нужен добротный настил.
Установка двухскатной крыши начинается с монтажа мауэрлата – в простонародье «мурлата». В деревянном доме это брёвна верхнего венца. В домах из других материалов чаще всего брус, или толстая доска на стене – основание для стропил, равномерно распределяющее нагрузку. На стены из относительно мягких материалов: керамзитоблока, пено или газобетона мауэрлат желательно монтировать поверх железобетонного пояса.
- Монтаж начинается с подготовки поверхности стены. Желательно натянуть шнурку и проконтролировать по ней плоскость. При необходимости сровнять бугры, ямки заполнить раствором.
- Выполнить пробную укладку, оценить качество прилегания. Мауэрлат не должен «висеть» и качаться на кочках. При необходимости доработать.
- Желательно не просто расстелить гидроизоляцию, а поклеить её на мастику.
- Если планируется утеплять крышу, то на гидроизоляцию постелить межвенцовый утеплитель.
- Положить оба мауэрлата на место при необходимости сращивая брусья. Проверить и откорректировать их параллельность и диагонали. Добиться правильного положения. Стоит отметить, что система двухскатной крыши в исключительных случаях допускает мауэрлат из не связанных между собой отдельных частей бруса.
- Разметить шаг стропил. Убедиться, что места для крепления не совпадают с их положением.
- Закрепить оба мауэрлата. Кроме прямого давления сверху стропила дают боковые нагрузки, выталкивающие мауэрлат наружу. Поэтому его надёжно крепят на стене: анкерами, резьбовыми шпильками, проволочными скрутками.
- Проверить соответствие верхних плоскостей обоих брусьев общему горизонту. Проще всего лазерным уровнем, но при отсутствии выручит гидроуровень. Обнаружив погрешности сделать разметку и затесать по ней посадочные места для стропил.
- Ещё раз проконтролировать параллельность. Часто из-за кривизны в середине и на концах получаются разные расстояния. Исправить это можно натянув по осям обоих брусьев шнурки строго параллельно друг другу. Сделав одинаковую разметку для положения всех стропил сделать по ней затесы.
Все посадочные места для стропил должны быть в одной горизонтальной плоскости, параллельны друг другу и одинаковых размеров. На этом установку мауэрлата можно считать законченной, дальше двухскатная стропильная крыша.
Установка стропил: советы
Независимо от того, какая конструкция была выбрана, нужно следовать определенной инструкции. Если создается сложная стропильная система — ендова требуют особого внимания, поскольку на них приходится большая нагрузка.
Прежде всего, необходимо сделать мауэрлат, для этого берут брус с квадратным сечением. Укладывают его с внутренней стороны по краю стены, а закрепляют металлическими анкерами. Также делают временные подпорки для конькового бруса, который располагают параллельно стене, строго горизонтально.
Как крепить стропила на односкатную крышу, подробно на видео:
Ориентируясь на чертеж стропильной системы, подготавливают ее элементы, подгоняют по требуемому размеру. Если стропила короткие, их сращивают, а на местах стыков прибивают специальные накладки, чтобы на них под нагрузкой не возник прогиб. Верхнюю и нижнюю часть стропил совмещают с мауэрлатом и коньком. Потом устанавливают крайние элементы системы, которые будут служить ориентиром для остальных пар стропил. При этом нужно точно соблюдать расстояние между ними.
Стропильную систему сложно устанавливать в одиночку, поэтому помощь не помешает. Трудности возникают при поднятии элементов на кровлю и их крепеже. Только в том случае, если все работы будут сделаны правильно, крыша получится надежной.
Главная » Крыша » Виды стропильной системы двухскатной крыши: для маленьких и больших домов
Расчет покрытия для кровли
Удобный в использовании калькулятор кровли предназначен для определения конкретного количества материала, необходимого для устройства кровли, в том числе доборных и комплектующих элементов. Если при выборе материала возникли затруднения – закажите обратный звонок, наш менеджер перезвонит и ответит на ваши вопросы, предоставив подробную техническую информацию о различных типах кровельных покрытий, ценах, условиях оплаты и доставки. По вашему желанию может быть составлена точная смета расходов на устройство кровли.
Для расчета кровли нужно выполнить ряд замеров, результаты которых необходимо будет внести в соответствующие поля калькулятора. Использовать для этого планы здания и отдельные чертежи надо с пониманием того, что некоторые указанные на них размеры могут отличаться от фактических. Кроме того, замеры следует производить, учитывая следующие факторы:
• угол наклона и геометрию крыши, которая может быть односкатной, двускатной, шатровой, мансардной, вальмовой;
• необходимость устройства на крыше люков и других элементов, оставляемых без кровельного покрытия;
• будет ли в составе конструкции кровли теплоизоляция и какой утеплитель выбран.
Работа с калькулятором начинается с выбора типа кровли и материала, который будет использован в качестве кровельного покрытия – металлочерепица, профнастил или фальцевая кровля. Для крыш с небольшим уклоном используют фальцевую кровлю. Фальц – специальный шов, с помощью которого металлические листы соединяются между собой. Следующим шагом необходимо внести результаты ваших замеров в соответствующие поля и выбрать – делать расчёт с утеплителем, софитами или без.
Каждый вид покрытия отличается особенностями монтажных работ, доборными элементами, крепежами. Программа калькулятора позволяет выбрать толщину металла и цвет покрытия. Благодаря широкой цветовой гамме можно подобрать оптимальный вариант для вашего дома.
При расчете сложной кровли крышу разбивают на отдельные плоскости и производят замер каждого элемента, уделяя особое внимание размерам скатов. Однако максимально точный расчет поможет выполнить только высококвалифицированный специалист
Проектирование и расчёт двускатной кровли
Как мы поняли для обеспечения точности, необходимо опираться на правильные расчёты. Чтобы не ломать голову можно воспользоваться онлайн калькулятором. Нужно только ввести размеры и он выдаст требуемый результат.
Какие нужны размеры:
- Длина, ширина дома;
- Высота и уровень свеса крыши.
Теперь данные можно ввести в калькулятор и получить требуемое количество пиломатериалов, листов для покрытия, гидроизоляции, утеплителя и других материалов.
Также это позволит рассчитать количество крепежных элементов, накладок, антисептика и прочего
Важно, чтобы всего было с запасом на 10 — 15% больше от требуемого значения.
Конструктивные элементы стропильной системы
Мы дадим перечень всех элементов, которые необходимо рассчитывать для каждого конкретного случая.
Мауэрлат
Наиболее простой элемент стропильной системы, может изготавливаться из бруса 150×150 мм, 200×200 мм или досок 50×150 мм и 50×200 мм. На небольших домах разрешается использовать спаренные доски толщиной от 25 мм. Мауэрлат считается неответственным элементом, его задача лишь равномерно распределять точечные усилия от стропильных ног по периметру фасадных стен строения. Фиксируется к стене на армирующем поясе при помощи анкеров или больших дюбелей. Некоторые стропильные системы имеют большие распирающие усилия, в этих случаях элемент рассчитывается на устойчивость. Соответственно, подбираются оптимальные способы фиксации мауэрлата к стенам с учетом материала их кладки.
Мауэрлат
Стропильные ноги
Формируют силуэт стропильной системы и воспринимают все действующие нагрузки: от ветра и снега, динамические и статические, постоянные и временные.
Стропильные ноги
Изготавливаются из досок 50×100 мм или 50×150 мм, могут быть сплошными или нарощенными.
Наращивание стропил

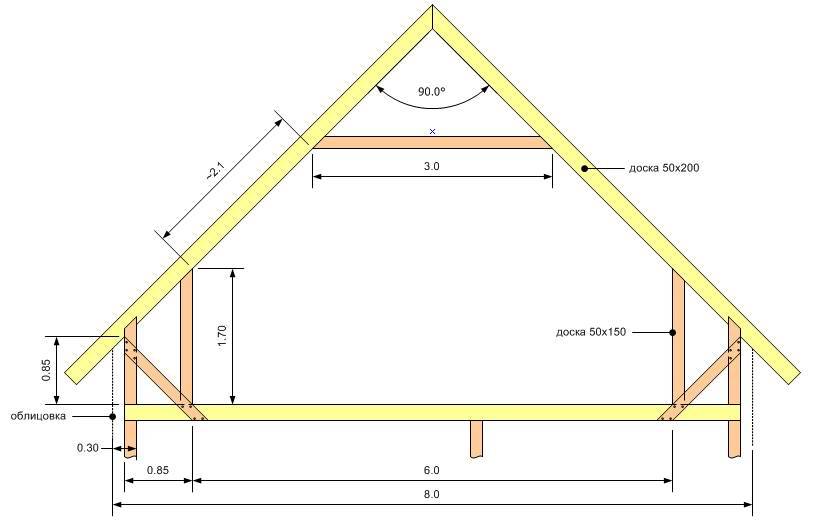

Доски рассчитываются по сопротивлению на изгиб, с учетом полученных данных подбираются породы и сорта древесины, расстояние между ногами, дополнительные элементы повышения устойчивости. Две соединенные ноги называются фермой, в верхней части могут иметь затяжки.

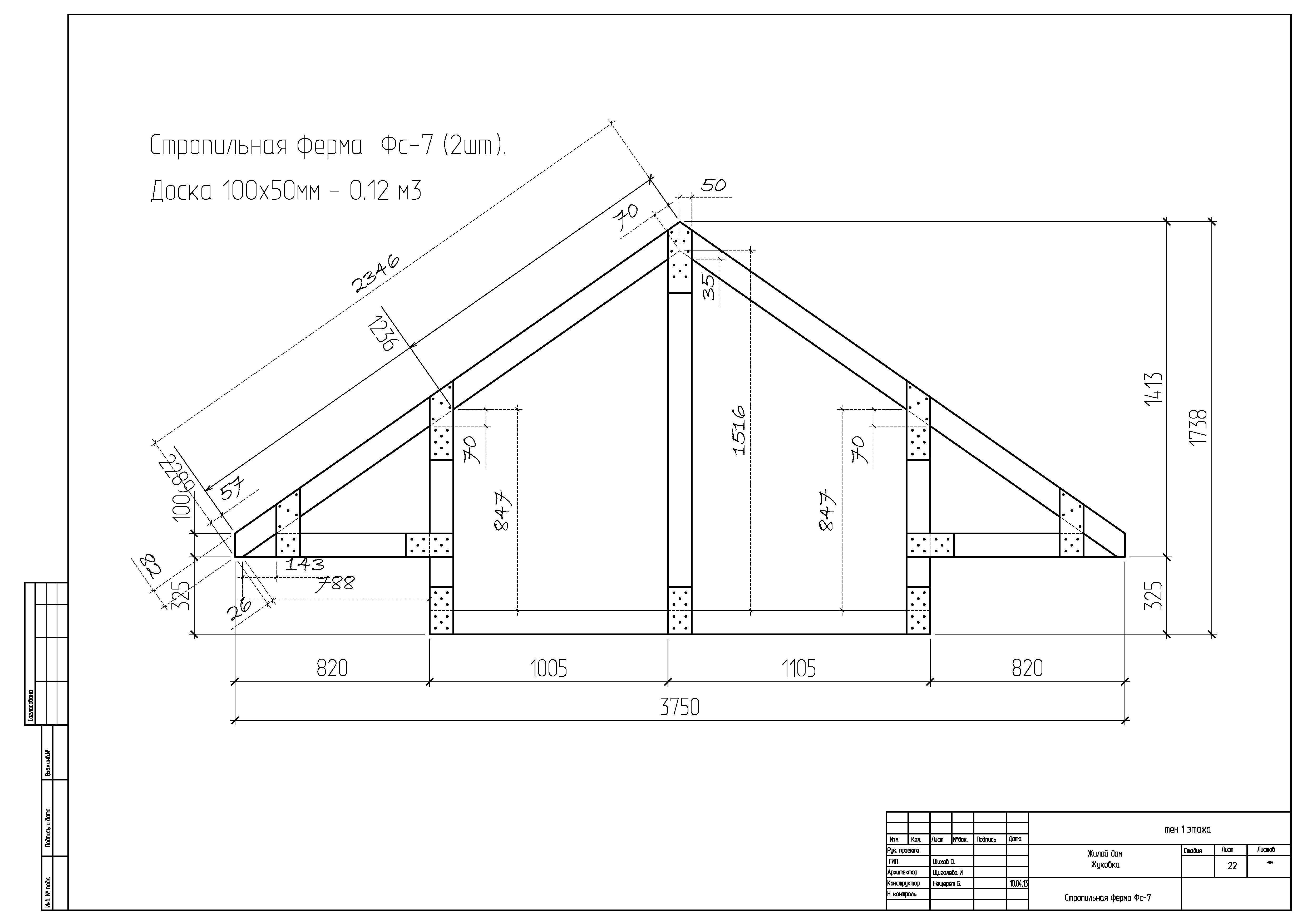

Что такое стропильные фермы
Затяжки рассчитываются на растяжение.
Затяжка на стропилах
Прогоны
Одни из самых важных элементов стропильной системы двухскатной крыши. Рассчитываются на максимальные изгибающие усилия, изготавливаются из досок или бруса соответствующего нагрузкам сечения. В самом высоком месте устанавливается коньковый прогон, по сторонам могут монтироваться боковые. Расчеты прогонов довольно сложные и должны учитывать большое количество факторов.
Коньковый прогон
Опоры для стропил
Могут быть вертикальными и наклонными. Наклонные работают на сжатие, крепятся под прямым углом к стропилинам. Нижняя часть упирается о балки перекрытия или бетонные плиты, приемлемы варианты упора о горизонтальные лежни. За счет упоров есть возможность использовать для изготовления стропильных ног более тонкие пиломатериалы. Вертикальные упоры работают на сжатие, горизонтальные на изгиб.
Опоры для стропил
Лежни
Укладываются вдоль чердачного помещения, упираются в несколько несущих стен или межкомнатных перегородок. Назначение – упрощение изготовления сложной стропильной системы, создания новых точек передачи нагрузок от различных типов упоров. Для лежней можно использовать балки или толстые доски, расчет делается по максимальному изгибающему моменту между точками опоры.
Лежень на схеме
Обрешетка
Тип обрешетки выбирается с учетом технических параметров кровельных покрытий и на показатели стропильной системы не влияет.
Обрешетка крыши
Балки перекрытия
При обустройстве балочных перекрытий для крыши частного дома необходимо использовать деревянный брус сечением 200 х 100 мм. Чем больше площадь дома, чем больше должно быть сечение несущего бруса. Начинают монтаж балок с крепления крайних элементов по длинной стене дома. Затем отмечаются точки, в которых будут крепиться остальные балки перекрытий.
Крепление мауэрлата
Обрешетка монтируется на продольные балки, которые располагаются на расстоянии 50-60 см, и крепятся к мауэрлату гвоздями длиной 200 мм или любым из вышеперечисленных способов. За края стен балки выносятся на расстояние, которым определяется ширина карниза – от 30 до 50 см. Карниз будет прибиваться (прикручиваться) снизу именно к этим балкам. Так как на торцах крыши будет обустраиваться фронтон, то для крепления карниза и фронтона делается врезка в паз на поперечном брусе мауэрлата. При возведении ломаной крыши для мансарды у фронтона будет достаточно большая площадь, поэтому необходимо обеспечить конструирование отлива и фронтонного свеса.

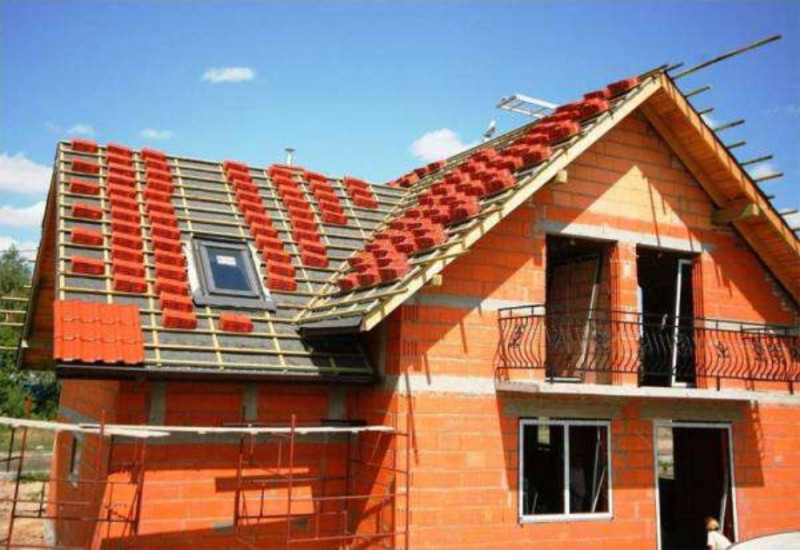

Как устанавливается обрешетка
