Двухуровневые потолки из гипсокартона своими руками – инструкция по устройству и монтажу

Монтируем каркас многоуровневого потолка

Позади выполнение расчетов, крепление прямых подвесов, вырезаны и профили нужной длины, теперь пришел черед выставить его, делается это строго по уровню. Необходимо внимательно следить за тем, чтобы все отдельно взятые детали первого уровня были расположены в одной плоскости.

Для этих целей лучше всего будет использовать двухметровый уровень, позволяющий более качественно, с точностью до миллиметра, выполнить монтажные работы. Каждый специалист знает, что никакие шнурки и лазеры не могут дать такой точности, как обычный строительный уровень. С помощью этого инструмента процесс выставления профилей можно осуществить достаточно быстро, без привлечения посторонней помощи. Как показывает опыт, справиться с такой работой может и один человек без помощников.

Определяем последующий порядок действий. Перед тем как приступить к выставлению профиля, необходимо с помощью строительного уровня определить одну из самых низких точек на поверхности потолка и уже от нее начинать процесс выставления профиля. Для примера возьмем точку, находящуюся возле окна, в самом углу. От нее и начнем устройство профиля. Скорее всего, у окна профиль станет впритык к бетонному основанию потолка, а уже дальше по направлению в сторону маленьких квадратиков, зазор будет постепенно увеличиваться. Таким образом, вы сможете устроить каркас первого уровня гипсокартонного потолка, от которого в большей степени зависит качество последующих монтажных работ.

Разметка подвесного потолка

Для начала определяется местоположение верхних планок. Для этого от края потолка отступается расстояние, требуемое для прокладки коммуникаций. Если их не будет, при идеально ровных потолках достаточно отступа в 5-8 см. Для установки точечных светильников к этой величине добавляется еще 3-4 см. Для многоуровневых конструкций разметка проводится для каждого уровня, при этом от каждой линии делается отступ от 5 до 15 см.

По периметру стен с помощью пузырькового или лазерного уровня проводится горизонтальная линия. Следует учесть, что малейшие отклонения или неточности, допущенные при разметке, будут подчеркиваться игрой света и теней точечных светильников.

Для разметки криволинейных конструкций из профиля изготавливается своеобразный циркуль. в котором просверливаются два отверстия. С помощью первого отверстия он будет крепиться на потолке. Во второе вставляется карандаш, которым на потолке будет чертиться нужная окружность или часть дуги. Вспомогательные контуры обрисовываются другим цветом или менее жирной линией.

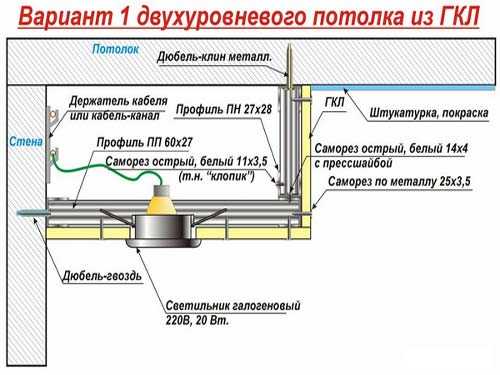

Схема двухуровневого потолка

На потолке делается разметка и монтируется проводка для светильников. В дальнейшем для них в гипсокартоне будет делаться пропил нужного диаметра, а светильники крепиться с помощью собственных защелок с пружинами.

Монтаж листов гипсокартона на потолок

Зашивка листами на втором уровне разноуровневых потолков должна происходить таким образом, чтобы швы не совпадали со стыками на первом уровне. В остальном же процесс примерно одинаков: листы крепятся саморезами по гипсокартону так, чтобы швы обязательно ложились на профили. Перед укладкой рекомендуется, во-первых, обозначить и проделать отверстия для всех осветительных приборов (люстры, точечных светильников и т.д.). Во-вторых, края листов обрабатывают кромочным рубанком, и с них снимают фаску под углом примерно в 40 градусов, чтобы легче было проводить процесс шпаклевки. Все это можно сделать и после монтажа, но на полу работать будет гораздо легче.

Для финишной облицовки сначала отделывают швы: их покрывают серпянкой и фугенфюллером. Когда швы высыхают, их затирают абразивной сеткой, и затем вся поверхность шпаклюется в несколько слоев и тоже затирается. После этого ее можно покрасить.

Что касается проводки, то после монтажа многоуровневых натяжных потолков вы сможете установить светильники в отверстия, которые были проделаны заранее, или сделать их после установки плит. Затем надо подключить провода, не забывая при этом про расчет суммарной нагрузки на комнату, иначе проводка может перегореть.

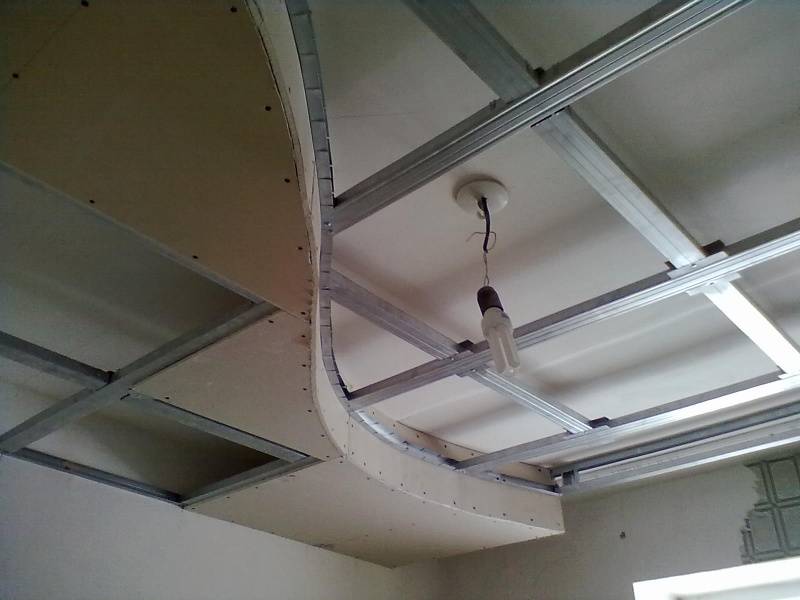

На фото видно, что был собран каркас потолка на первом уровне, это 70 мм. — 10 мм. = 60 мм. от нуля, также на этом же уровне был собран круг и зашит. Я не буду вдаваться в подробности, как собирать основной потолок, об этом уже было рассказано в предыдущих записях, я расскажу о порядке выполнения до существующего потолка на фото. Первым делом нам необходимо отметить на потолке центры окружностей и прочертить по указанным радиусам эти окружности.Гипсокартон не крепится впритык к стене, нужно оставлять зазор примерно в сантиметр. Если предусмотрена подсветка на первом уровне, то нужно проделать отверстия при помощи дрели со специальной насадкой “коронкой”. Если подобная техника не доступна, то всю разметку производят, используя обычный водяной уровень и отвес. Также можно применять лазерную указку, закрепленную при помощи нити или скотча на пенопласт. Его помещают в емкость наполненную водой, а при прокручивании отмечают идеально ровную горизонтальную линию по всему периметру комнаты.Совет! Если гипсокартон установлен ровно, то не стоит тратить на шпатлевку много материала. Достаточно развести ее до жидкого состояния и при помощи валика нанести на поверхность.

Особенности монтажа многоуровневого потолка из гипсокартона

Расчет количества материала

Для иллюстрации методики расчета материалов возьмем реальные размеры комнаты, а не упрощенные: в длину — 5,6 м, в ширину — 3,8 м, при этом длина одной из стен составляет 5,9 м из-за выступа в 15 см.

1. Определяем метраж направляющих планок (ПН), размер 28×27 мм — крепятся к стенам под потолком, служат опорой для каркаса:

• Рассчитываем периметр стен: 5,6 + 5,9 + 3,8 х 2 = 19,1 м.
• Находим количество профиля ПС: 19,1 м / 3 м = 6,36 шт., где 19,1 м — периметр стен; 3 м — длина профиля; 6,36 шт. — число планок, необходимых для монтажа потолка. Так как такое количество не продается, придется приобретать 7 штук.

2. Рассчитываем количество потолочного профиля (ПС) сечением 60×27 мм — из него собирается решетка для монтажа ГКЛ. Для этого определим число продольных и поперечных рядов. Так как устанавливать планируется ГКЛ толщиной в 6,5 мм, шаг для продольных профилей будет 60 см, поперечных — 50 см.

Расчет проведем по формуле: К = Р/L — 1, где:

• К — количество линий профиля;
• Р — длина помещения;
• L — размер шага (0,6 м).

Подставим числовые значения в формулу и получим количество:

• Продольных рядов: 3,6 / 0,6 — 1 = 5;
• Поперечных: 5,8 / 0,5 — 1 = 10,6. В результате округления в большую сторону получим 11 рядов.

Общая длина потолочного профиля составит 68,6 м (5,8 х 5 + 3,6 х 11). В продаже можно встретить потолочный профиль длиной от 2,5 м до 4 м. В нашем случае наиболее оптимальный вариант — 3 м. Тогда придется покупать 23 планки (68,6 / 3).

3. Длина помещения больше длины профиля, поэтому их придется наращивать. В нашем примере соединение продольных частей каркаса произойдет в крабе, так как шаг поперечных профилей кратен длине планки.

4. Количество «крабов» равно числу пересечений продольных и поперечных профилей — 55 (5 х 11).

5. Число прямых подвесов можно рассчитать по простой формуле:

S = (D + 1) х N + (N + 1) х D, где:

• S — число прямых подвесов;
• D — количество рядов продольных профилей;
• N — количество рядов поперечных профилей.

Подставив в формулу конкретные числа, получим, что для работы необходимо купить 126 подвесов {(5 + 1) х 11 + (11 + 1) х 5}.

6. Дюбель-саморезы 6×60 мм (8×80 мм) для установки направляющих профилей и крепления подвесов. В стену вкручиваются через каждые 30 см, на крепление 1 подвеса необходимо 2 шт. Суммарно нужно 266 шт.

7. Шуруп самонарезающий «клоп» LN 11 (3,9 х 11), для соединения профилей между собой на стене — по 2 шт., с крабом — по 4 шт., с подвесом — по 2 шт. Потребуется 3 пачки по 200 шт.

8. Саморезы для крепления гипсокартона 3,5х25 мм. Ими ГКЛ крепятся к обрешетке. Потребуется 1 упаковка по 1 000 шт.

9. Гипсокартон необходимо покупать длиной 3 м, чтобы не делать вставок (при длине ГКЛ 2,5 м придется вырезать дополнительно к 2 целым листам кусок длиной 0,8 см). Всего потребуется 6 листов {(3,6 х 5,8) / (1,2 х 3)}, где 2 первые цифры — размеры комнаты, вторые — длина и ширина листа.

Расчет и схема конструкции

Вы должны точно представлять внешний вид будущей конструкции и схему освещения. Составление дизайн-проекта двухуровневого потолка — непростая задача для человека без навыков, поэтому для ее решения рекомендуем обратиться к профессионалу.

Когда появится дизайн-проект, можно приступать к расчету самой конструкции и материалов для монтажа.

Порядок расчета:

Измерив длину и ширину помещения, определяем его периметр. Периметр помещения — это длина направляющего профиля UD. Учитывая второй уровень потолка, количество необходимого направляющего профиля следует увеличить вдвое.

Важно! Если длины противоположных сторон комнаты неодинаковые, для расчета нужной длины профиля выбираем большее значение. Профиль каркаса CD рассчитываем, исходя из ширины помещения и шага его монтажа, равного 600 мм

Длину помещения нужно разделить на 0,6 и полученное значение округлить до целого числа. Оно будет равно количеству планок каркасного профиля, имеющего длину, равную ширине комнаты

Профиль каркаса CD рассчитываем, исходя из ширины помещения и шага его монтажа, равного 600 мм. Длину помещения нужно разделить на 0,6 и полученное значение округлить до целого числа. Оно будет равно количеству планок каркасного профиля, имеющего длину, равную ширине комнаты.

Обратите внимание! Шаг профиля 600 мм выбран из необходимости точного попадания края листа на середину профиля (выпускаемые листы имеют ширину 600 и 1200 мм)

• Количество прямых подвесов рассчитывается исходя из количества планок профиля каркаса. Принимаемый шаг крепления подвесов — 600 мм, но учитываем, что первые от стены подвесы крепятся на расстоянии 300 мм.
• Далее нужно рассчитать перемычки между профилями каркаса и соединители («крабы»). При расчете крабов шаг принимаем 600-650 мм. Отступ от стен крабов и перемычек зависит от размеров второго уровня.
• Расчет второго уровня потолка делаем по тем же правилам. При высоте конструкции до 120 мм можно использовать прямые подвесы.
• Стойки из профиля CD нужны для придания прочности каркасу. Их количество такое же, как количество перемычек для второго уровня, Размер их зависит от конструкции.
• Остается рассчитать количество ГКЛ. Листы имеют размер 600х25000 мм или 1200х2500 мм. Площадь каждого из уровней делим на площадь листа и поучаем нужное количество листов. Рекомендуемая толщина листа 9,5 мм — это наиболее оптимальное соотношение веса материала и его прочности.

Дизайн-проект должен включать план размещения всех светильников. Располагая такими данными, можно подсчитать общую мощность и длину проводов. После этого можно приобрести светильники, провод и гофру под провод.

Схема 2-х уровневого потолка без подсветки

Монтаж листов гипсокартона на потолок

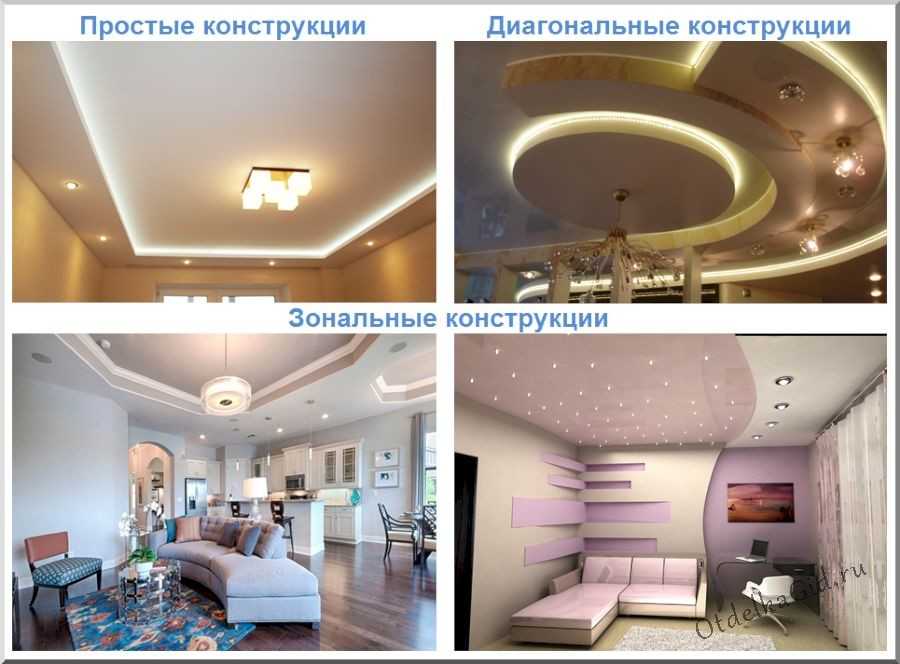

Разновидности многоуровневых потолков

Конструкции принято подразделять по количеству ярусов. Во всех случаях основу составляет первая ступень, дальнейшая композиция строится на имеющейся базе. Принцип создания следующих уровней не сложен, если знать технологию возведения каркаса.

По форме принято выделять:

1. Простые композиции. Чаще всего это потолок в виде рамки, подходящий для минимализма. Базовая поверхность занимает большую часть пространства и находится ближе к центру. По периметру располагаются ступени, имеющие правильную форму. Каждый ярус оснащается точечной подсветкой, по внутреннему краю может монтироваться скрытая светодиодная лента, а общую структуру дополняет подходящая по стилю люстра.
2. Диагональные. Это более сложные в исполнении фигурные композиции, создающие великолепный визуальный эффект за счет изогнутых линий. Построение такой конструкции требует продуманности. Изгибы дополняются различными вариантами освещения, позволяющими зрительно увеличить высоту каждого яруса и получить более плавные переходы.
3. Зональные. Такая структура не только создает декоративную привлекательность и стилистику интерьера, но и имеет функциональное значение: разные уровни условно разбивают комнату на участки, которые дополнительно выделяются зональной подсветкой.

Все существующие разновидности могут сочетаться между собой или использоваться в зависимости от назначения помещения в доме или квартире.

Мастеру без соответствующего опыта лучше остановиться на монтаже простых конструкций, несмотря на кажущуюся простоту сборки, радиальные многоуровневые потолки требуют наличия профессиональных навыков

Обустройство двухуровневых потолков

Подготовительные работы

Кроме того, что требуется подготовить потолочную основу, а именно: очистить от старой побелки и штукатурки, освободить от пыли и прогрунтовать, стоит сделать следующее:Схема разметки двухуровневого потолка

1. На чистом потолочном покрытии, которое высохло после грунтования, найти центр. Для этого надо провести 2 нити от угла в противоположный угол. В центре потолка образуется крест из нитей. Его следует пометить (допустим, забить туда гвоздь).
2. Диагональные нити измеряются и записываются полученные данные. Если измерительные нити совпадают по длине, тогда потолок – идеальный квадрат или прямоугольник. Но, если размеры различные – это четырёхугольник или трапеция.
3. После этого идет замер меньших (визуально) стен и находится середина. Отмечается точка на этих стенах. Допустим, на одной стене это точка «Х» на другой стене это точка «У», центр с гвоздём это 0. Требуется провести линию на потолочном покрытии от «Х» до «У» чтобы она проходила через 0. Если лини не проходит через центр, её надо сместить, чтобы она задевала 0.
4. На стенах шире первых, требуется сделать ту же операцию.
5. От центра, по прямым 0х1, 0у1,0х,0у отмерить одинаковые отрезки, допустим, по 20см. также разметить диагонали.
6. Соединить полученные крайние точки. Должен получиться правильный четырёхугольник.

Это будет план потолка. Теперь на него можно наносить линии прохождения профилей и точки подвесов.

Монтаж двухуровневого потолка из гипсокартона со встроенной подсветкой

Есть открытая и закрытая подсветки. Открытая – “на виду”. Точечные светоприборы монтируются непосредственно в готовое изделие.

Закрытая – специально созданная ниша, в которой прячется прибор так, что на виду остается только излучаемый луч. Красивый интерьер дома состоит не только из красивых вещей, но и из световой гаммы, которая подчеркивает тонкости интерьера, делает помещение уютным и располагающим для отдыха. Двухуровневые потолки с подсветкой из гипсокартона создают правильную композицию лучей, иногда деля комнату на зоны отдыха и работы. Дизайн и оформление двухуровневого потолка с неоновой подсветкойПосле выбора изделия по дизайнерским фото, можно приступать к рисункам и схемам. Чертеж с размерами и названиями элементов для установки двухуровневого потолка из гипсокартона При составлении рисунка, учитываются габариты помещения. Если помещение небольших размеров, тогда не надо делать нагроможденные криволинейные фигуры на потолке. Для начала наносится рисунок, где располагаются источники света.

После этого идет замер всего базового перекрытия, высота стен, отступы по стенам (высота ярусов).

1. Для установки волокна наносится разметка вместе с общим чертежом.
2. Все нужные провода выводятся наружу. Схема освещения двухуровневого потолка оптоволокном
3. После обшивки, в плоскости надо сделать отверстия 2 мм, хаотично разбросанные по всей поверхности.
4. В каждое отверстие вклеивается волокно.
5. Из концов нитей собирается узел.

Для большего понимания, как работать при создании металлической обрешетки будет рассмотрен первый вариант. В видео подробно показан поэтапный процесс монтажа двухуровневого потолка из гипсокартона с подсветкой.

• дрель;
• молоток;
• шпатель;
• шуруповерт;
• нож по металлу;
• гипсокартонный нож;
• уровень строительный;
• обивочный шнур;
• нить строительная;
• рулетка;
• карандаш;
• профили;
• подвесы;
• спицы;
• гипсокартон;
• соединительные крепежи и узлы;
• детали электромонтажных работ (светильники, светодиодные лампы, неоновые трубки или шнуры, и т. д.).

Шнур натереть темным порошком и отбить по диагонали. Провести разметку центра комнаты, компенсировав все неровности потолка и стен. Расчертить линии, продольные скрытым граням второго яруса. Расчертить сетку для подвесов 1 яруса во внутреннем периметре коробов, то есть расставить метки— каждую на 50 см от друг друга по продольным границам обратных двух линий.

На остальных линиях расставить точки на 60 см от друг друга. Должен выйти прямой угол по пересеканию всех линий.

1. какой в нем уровень влажности;
2. насколько велик уровень пожарной опасности;
3. периодичность возникновения температурных перепадов;
4. нижний и верхний температурный порог.

• ножницы по металлу;
• шуруповерт с буром;
• нож;
• ножовка;
• угольник;
• рулетка;
• лазерный уровень;
• шпатели;
• защитные перчатки;
• защитные очки;
• карандаш;
• пассатижи;
• малярная нить;
• монтажная лента-серпянка;
• стремянка.

Выбор материалов и инструментов

Залогом надежности и долговечности конструкции является правильный выбор материала. Чтобы собрать подвесной потолок своими руками следует заранее приобрести основные составляющие конструкции, в число которых входит:

1. Профиль

   Для обустройства конструкции потребуется два варианта изделия:

   • Направляющий – предназначен для крепления по периметру комнаты и выступает основой для установки остальных элементов каркаса. Для создания металлического каркаса используют детали в 3-4 м и стенками в 0,6 мм. Количество деталей берется исходя из значений периметра комнаты.
   • Потолочный – элемент, в разрезе напоминающий букву «С». В продаже встречаются изделия из нержавеющей и оцинкованной стали длиной в 3-4 м.

   Форма элементов не влияет на прочность. Главное – чтобы изделия были от одного производителя. Если предполагается делать подвесной потолок своими руками, который имеет необычный дизайн или представляет собой многоуровневую систему, то к общему количеству направляющих профилей стоит прибавить размеры габаритов дополнительной конструкции.

   При расчете нужного количества С-образных элементов следует учитывать, что на них будут крепить гипсокартонные листы, фиксируя через каждые 60 см. Поэтому, к примеру, для комнаты площадью в 20 кв.м при длине стен в 5 и 4 метра потребуется 8 потолочных четырехметровых элемента.

2. Гипсокартон

   Планируя установить подвесной потолок в ванной комнате, для обшивки следует выбирать ГКЛ зеленого цвета, которые обладают влагоотталкивающими свойствами. Гидрофобные добавки, входящие в состав материала, позволяют ему сохранять эстетические и эксплуатационные качества даже в комнатах с повышенной влажностью: в ванной и туалете, на лоджии и кухне.

   При обустройстве подвесной конструкции в жилых комнатах можно выбирать обычные серые ГКЛ толщиной в 8-10 мм. Для установки подвесного потолка своими руками нет необходимости приобретать листы большой толщины, поскольку это влечет за собой увеличение веса конструкции, повышая тем самым сложность работ.

   Совет: Чтобы рассчитать необходимое количество ГКЛ, следует площадь потолочной поверхности разделить на площадь одного листа, которая в среднем составляет 3 кв.м.

3. Элементы крепления

   Качественный монтаж подвесного потолка своими руками невозможно выполнить без применения крепежных приспособлений. С их помощью легко создавать конфигурации любой сложности.

Для закрепления профилей потребуются:

• Прямой подвес – количество деталей рассчитывается с учетом того, что их будут размещать через каждые 60 см. Поэтому для комнаты площадью в 20 кв.м достаточно 40-50 деталей.
• Краб – предназначен для соединения элементов под прямым углом. Количество деталей должно быть равно общему числу предполагаемых соединений каркаса.
• Удлинители – для создания разного рода потолочных комбинаций.

Чтобы закрепить подвесы нужно также подготовить дюбеля 8х10. Соединить профили между собой и прикрепить каркас к бетонному основанию помогут оцинкованные шурупы 4,2х51. Для фиксации гипсокартонных листов необходимы будут саморезы длиной в 25 мм.

Для установки конструкции потребуются инструменты:

• Строительный уровень;
• Правило в 2,5 метра;
• Рулетка;
• Малярная нить;
• Перфоратор с буром;
• Шуруповерт или электродрель;
• Простой карандаш;
• Ножницы по металлу;
• Строительный нож;
• Болгарка, оборудованная кругом по металлу.

Строительный уровень нужен для выполнения точной разметки горизонтальной линии под установку направляющего профиля. А двухметровый уровень потребуется при разметке листов гипсокартона.

Чтобы выполнить отделочные работы после установки своими руками следует заранее подготовить материалы, в число которых входит:

• Серпянка – для швов армирующая лента;
• Уплотнительная самоклеющаяся лента;
• Акриловая грунтовка;
• Шпаклевка для швов;
• Малярная кисть или валик;
• Средний шпатель;
• Мелкозернистая наждачка;
• Звуко – и теплоизоляция (при необходимости).

Пористая уплотнительная лента на самоклеющейся основе помогает обеспечить плотность прилегания каркаса к бетонной поверхности.

Проклейка швов серпянкой

Виды подсветки для многоуровневых потолков из гипсокартона с подсветкой

После выбора количества уровней нужно определиться с подсветкой. Обычно выбор сводится к люминесцентным и светодиодным лампам, но на самом деле типов подсветок намного больше.

Самыми популярными видами стали:

1. Светодиоды. Наиболее красиво они выглядят в многоуровневых потолочных покрытиях с многофункциональной системой. Главным достоинством этой подсветки служит экономия энергии, а недостатком — низкий уровень освещенности.

2. Светильники. Самыми популярными считают точечные. Для их установки необходимо заранее нанести разметку, а потом вырезать нужные отверстия. К плюсам можно отнести дизайн и не сложный монтаж, а к минусам большое потребление электрической энергии и низкий уровень освещенности.

3. Люстра. Самым простым способом считают установку люстры, потому что не нужно переделывать проводку, а надо только закрепить светильник на потолке. Главное преимущество – несложный монтаж и высококачественное освещение. Недостатком можно считать визуальное снижение высоты помещения.
4. Неоновая подсветка. В сочетании с гипсокартоном позволяет создавать острые или плавные формы. Для наибольшего впечатления используют сочетание разных цветов. Главным преимуществом считают современный дизайн и огромный выбор расцветок. Основной недостаток – сложная установка.
5. Дюралайт. Это прозрачная или цветная трубка, внутри которой установлены лампы накаливания. Это устройство ненадежно и недолговечно, однако его считают наиболее бюджетным.

Вычисление уровня потолка

Опыт подсказывает, что даже в современных, новых домах, плиты потолочного перекрытия не всегда ровные, при том, что потолок должен быть идеально ровным и горизонтальным.

Разметка потолка лазерным уровнем

Именно поэтому требуется «отбить» уровень горизонтальный и перепроверить плоскостность потолка. Как это сделать?

• ближе к одному из углов, на стене, на расстоянии 10-20см от потолка, делается отметка карандашом или маркером;
• с помощью уровня эта же метка транспортируется и на остальные стены – по 2-3 метки на каждой;
• при помощи малярного шнура, который выставляется по меткам, отбиваем горизонтальные линии на стенах всего помещения – получается горизонтальная плоскость;
• измеряется расстояние от потолка до линии по углам комнаты и на середине каждой стены, высчитывается разница;
• в случае, если полученные значения разницы не более 5мм, то можно принимать плоскость потолка за первый уровень многоярусной конструкции, а имеющееся отклонение, будут выровнены при шпаклевании;
• при разнице от 5мм до 5см – потолок штукатурится с применением армирующей сетки и уже после этой операции он становится первым уровнем;
• при разнице более 5см уже не обойтись без капитальных работ по ликвидации такого перепада с помощью подвесной конструкции.

Помимо плоскости следует тщательно проверить и качество поверхности, которая в дальнейшем будет шпаклеваться или будет находиться под подвесным потолком.

• в помещении побелены по штукатурке потолок – побелку необходимо смыть, старую штукатурку снять до самого основания, потом заново заштукатурить, зашпаклевать;
• зачастую в старых зданиях перекрытия выполнены из дерева, в этом случае потолок нужно однозначно прятать, а учитывая, что в подобных домах потолки достигают 2,7 или даже 3-х метров, то это не нанесет существенного урона пространству комнаты и даст свободу полету фантазии в реализации любой гипсокартонной конструкции на потолке;
• если оказалось, что потолок надежный, прочный, все коммуникации на нем проложены, оштукатурен, тогда можно его просто подшпаклевать и применить в качестве первого уровня;
• часто в новых домах потолок это просто голая, бетонная плита, в этом случае, его придется штукатурить, шпаклевать и прятать за подвесной гипсокартонной конструкцией.

Зачастую финансово интересно и первый и второй уровень потолка сделать из гипсокартона, потому что операции штукатурки, шпаклевки со снятием старых слоев, будут по затратам не намного дешевле, чем полностью новая конструкция из ГКЛ, при том, что качественно выполненный первый уровень из ГКЛ, «крадет» у помещения не более 5-6см.

Конструкция короба для подсветки

Подсветка конструкции из гипсокартона может быть открытая или закрытая. Открытая – это точечные светильники, встроенные в отверстия листа. Они частично или полностью видны, свет падает сверху вниз.

С коробом по периметры устраивается скрытая подсветка. Светильники размещаются в нише между покрытиями, свет падает на обшивку и отражается.

Если выбирается двухуровневая система с подсветкой по периметру, в коробе нижнего уровня устраивается полочка для размещения осветительных приборов. Она может быть открытая или закрытая. Если светильники легкие, полочка может ни на что не опираться.

Особенности проектирования двухуровневого гипсокартонного потолка

1. Высота комнаты. Двухуровневый потолок отнимает почти 10 см высоты потолка. Чтобы сэкономить пространство, можно выровнять покрытие и на него установить второй ярус.
2. Освещение. Продумать месторасположение светильников нужно еще на этапе проектирования. Учтите, с помощью грамотно подобранных и расставленных осветительных приборов можно зонировать комнату или делать акцент на нужных элементах декора.
3. Уровень влажности. Монтаж обычного гипсокартона в помещениях с высокой влажностью не осуществляется. Для этого выпускаются специальные влагостойкие листы. Они отличаются зеленоватым оттенком картона. Для установки на кухне, где влажность не намного повышена, подойдут обычные листы, но обработать их следует несколькими грунтовочными слоями.

Обустройство двухуровневых потолков

Разметка

Чоклайном отбивают контрольную линию

Если учесть, что комната не очень высокая, то самый большой отступ от основного потолка для каркаса первого уровня может быть не более 2,5 см (толщина профиля CD), поэтому отступаем от самой низкой точки потолка на это расстояние и ставим в углу метку. При помощи водяного уровня переносим эту метку во все углы комнаты.

Между поставленными метками отбиваете чоклайном ориентировочную линию каркаса первого уровня, так как правильно сделать двухуровневый потолок можно лишь в том случае, если ровными будут все уровни потолка.
Определите, в каком направлении будут подвешиваться гипсокартонные листы (ГКЛ) и поперек этого направления расчертите потолок через 50 см. Для этого вдоль направления ГКЛ поставьте под потолком метки и, воспользовавшись чоклайном, отбейте линии.

Каркас первого уровня

Профиль CD вкладывается в профиль UD

• Первым делом нужно установить к стенке профиль UD. Если на профиле отсутствуют крепежные отверстия, то сверлите стену прямо через профиль, установленный нижней частью по ориентировочной линии. Расстояние между креплениями выдерживайте от 40 до 50 см.
• Для монтажа профилей лучше всего использовать дюбели-пустышки, диаметром 6 мм и шурупы, диаметром 4-5 мм (длина дюбелей и шурупов особого значения не имеет). Для крепления элементов каркаса к основному потолку потребуется развальцованный дюбель, со шляпкой на гильзе, так как обычные дюбели проваливаются в пустоты, которые находятся в бетонных потолочных перекрытиях. Также хорошо для этой цели использовать ударные дюбели (есть шляпка), но шуруп из комплекта при этом подлежит замене на более толстый.

Теперь по линиям, отбитым на потолке, прикручиваем подвесы, с учетом вышеперечисленных требований к дюбелям и шурупам. Расстояние между подвесами должно быть не более 50-60 см. Не пренебрегайте этими требованиями, так как сделать двухуровневый потолок из гипсокартона самому можно, только правильно соблюдая данные инструкции.

Монтаж CD профиля

Под установленными подвесами устанавливаете профили CD, вставляя их в отворы профилей UD, прикрученных к стенке. Под каркасом для потолка из гипсокартона, для нивелирования нужно натянуть капроновую нитку, но провис CD помешает это сделать, поэтому каждый профиль нужно подтянуть средним подвесом, подогнув уши подвеса под профиль.

Для нивелирования каркаса нужно натянуть нитку

Нитка закрепляется саморезами на профилях UD, прикрученных к стенке, поперек профилей CD. По этой нитке выставляется уровень каждого потолочного профиля для гипсокартона. К подвесам они прикручиваются специальными мелкими саморезами, такими же шурупами скрепляются между собой и профили в местах соединения. Торчащие уши подвесов можно разогнуть по сторонам.

Монтаж гипсокартона

Монтаж ГКЛ производят вдвоем

• Поднимать и прикручивать к каркасу ГКЛ нужно вдвоем, чтобы не сломать лист. Для прикручивания одного листа нужно около 60 саморезов по металлу, длиной 25 мм. Шурупы вкручиваются на расстоянии около 30-40 см друг от друга.
• Головка шурупа должна утапливаться чуть ниже уровня листа, чтобы не мешать шпаклевке, но при этом, саморез не должен прорывать бумагу. Для этого можно использовать специальную насадку для гипсокартона.

Под вторым уровнем ГКЛ можно не подшивать

Второй уровень

Для того чтобы согнуть профиль, нужно подрезать нужные стенки на одинаковом расстоянии

Как уже говорилось выше, мы рассмотрим, как сделать второй уровень потолка невысокой сложности, но с элементом фигурного потолка. Для начала нужно нарисовать контуры этого уровня, а затем подрезать боковые стенки профиля через 5-10 см (расстояние должно быть одинаковым) и прикрутить его сквозь ГКЛ к верхнему каркасу по нарисованной линии. В данном случае возьмем профиль UW 75 мм шириной.

Каркас второго уровня

• К стенке прикручиваем тот же профиль UD, имеющий 25 мм в ширину и между стенкой и изгибом вставляем профили CD, прикручивая их саморезами к держащим их профилям. Если Профиль CD окажется длиннее 50 см, то его следует дополнительно укрепить подвесом, прикрученным сквозь ГКЛ к верхнему каркасу.
• Подшиваете гипсокартоном второй уровень и обрезаете излишки ножовкой уже на потолке, так как так легче соблюсти фигуру. Вы уже поняли, как делать правильно двухуровневые потолки, но еще осталась вертикальная плоскость.

Принцип изгиба ГКЛ

Для монтажа вертикальной плоскости вырезаете полосу нужной ширины и с выпуклой стороны изгиба надрезаете бумагу через определенное расстояние (чем круче изгиб, тем меньше расстояние) и прикручиваете ее к профилю.

Несложный второй уровень потолка

Светильники

И встраиваемые светильники, и светодиодная лента скрытой подсветки монтируются после покраски потолка и полного высыхания покрытия.

Светильники подключаются к предварительно разведенной проводке клеммными колодками. Для установки софита достаточно отогнуть вверх пружинные фиксаторы на тыльной стороне его корпуса.

Монтаж софита

Лента наклеивается после удаления с ее тыльной стороны защитной пленки. В качестве подсветки обычно используют led-ленту с небольшой удельной мощностью (до 7 ватт на метр), поэтому ее можно клеить прямо на ГКЛ, без предварительного монтажа отводящего тепло алюминиевого профиля.

На фото — наклейка ленты подсветки в потолочную нишу

Блок питания низковольтной ленты устанавливается в потолочной нише или (в случае ванной) выносится в сухое помещение.

Гипсокартонный двухуровневый потолок с подсветкой в совмещенном санузле

Изготовление овального потолка (второй уровень)

Следующий этап — чертеж

Вариант чертежа

После того, как вы определились с типом конструкций, необходимо сделать эскиз будущего потолка. Двухуровневый потолок своими руками из гипсокартона обязательно требует создание чертежа, так как очень сложно в голове держать все мелкие детали проекта. На чертеже, чтобы монтаж каркаса и его дальнейшая обшивка прошли удачно, следует указать следующие моменты:

• опущение потолка от стартовой бетонной поверхности;
• параметры первого уровня;
• параметры второго уровня;
• размеры фигурных элементов или ручной росписи, если таковые имеются в планах;
• размещение осветительных приборов.

Особое внимание при создании чертежа следует уделить именно осветительным приборам, так как если не учесть данный параметр, то исправить потом уже будет невозможно. Именно такие потолки из гипсокартона любят снабжать самыми оригинальными способами освещения, отходя от центральной люстры

С помощью дополнительной подсветки можно полностью изменить акцент помещения и сделать его еще красивее

Монтаж многоуровневого криволинейного потолка своими руками

После разметки профилей для начального уровня, необходимо прибить подвесы. Затем нужно определить на потолке самую низкую точку и выставить в горизонтальную плоскость профиль. После, каркас первого уровня можно зашить, только не забыть о перемычках, перевязке швов и о запасе, который должен иметь первый уровень. Ненужные углы сразу следует удалить – обрезать, чтобы не нагружать излишне конструкцию дополнительным весом.

Итак, первый уровень готов и у нас появилась абсолютно ровная поверхность. Теперь можно переносить на потолок рисунок с готового эскиза.

В случае потолка, рассматриваемого нами, сначала необходимо монтировать нижний уровень – часть окружности и уже после две части среднего уровня. Но, не смотря на такую этапность работы, нарисовать нужно сразу всё. Помните то место на рисунке, где находилась ножка циркуля? Так вот, точку её расположения нужно вымерить на потолке и вкрутить в это место саморез. Дальше, нужно вымерить радиус окружности и перенести размеры на потолок. А затем, при помощи ниток или же тонкой проволоки, нужно отрисовать одну четвёртую окружности. Один конец проволоки фиксируется на саморезе, а на другом делается петелька, в том месте, где будет находиться дуга окружности. В петлю вставляется карандаш и прорисовывается один сегмент круга. Для данной процедуры можно воспользоваться профилем UD-27, вместо проволоки. В таком случае, центр окружности будет располагаться у самой стенки и с профиля нужно срезать всё, что будет упираться в стену. После, вкручивается саморез, а с другой стороны, в месте дуги, делается крохотное отверстие, в которое вставляется карандашный грифель. Кстати, отверстие вполне можно выполнить с помощью, например, «блошки».
