Как сделать монтаж фальцевой кровли своими руками: Инструкция

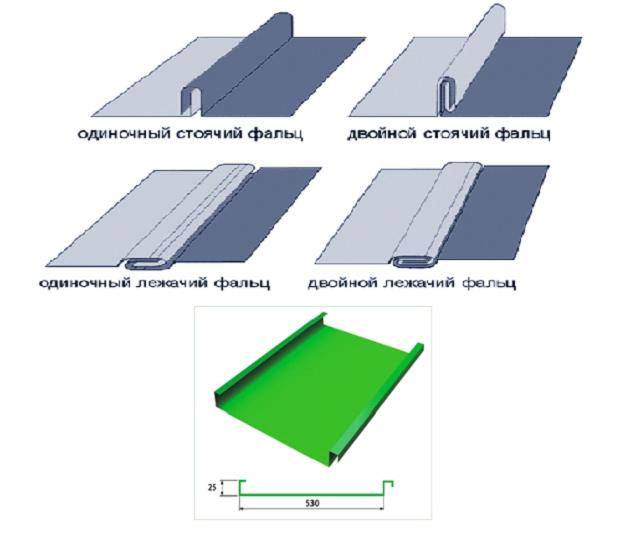

Виды фальцевых соединений (узлов)

1. Лежачий фальц применяется для скрепления торцевых сторон листов кровли, которые располагаются поперек ската крыши. Лежачие фальцы, в сравнении с прочими видами, не обладают высокой степенью надежности. В случае, когда кровельный материал – рулонный и есть возможность создать картину во всю длину ската крыши, то и вовсе не будет необходимости в таком соединении.
2. Одинарный стоячий фальц самый простой по своей конфигурации и его удобно использовать при создании кровель, имеющих большой уклон.
3. Двойной стоячий фальц имеет еще большую надежность в сравнении с одинарным фальцем. Однако вручную его воссоздать достаточно проблематично. Использование специальных закаточных машинок значительно упростит этот процесс. Такие устройства, как гибочные станки, также очень эффективны и помогут легко создать кромку и придать ей нужный профиль. Такой фальц применяется наиболее часто для соединения соседних картин кровли. Такой вид узлов занимает больше времени, но он герметичен и надежен.
4. Реечный тип соединения чаще применяется для постройки домов по европейским стандартам и у нас он уже стал появляться. Такой узел похож на двойной вертикальный фальц, но у него более широкая стыковочная кромка. Реечный тип применим для крыш с уклоном больше трех градусов, в противном случае в стыки может попадать вода.
5. Угловой фальц очень красив, используется для больших поверхностей и с большим уклоном. Для того, чтобы создать такой фальц, нужно выполнить всего лишь одно действие. Такой узел не создает дополнительного напряжения в металле и из-за этого возможность деформирования минимальна.
6. Самозащелкивающийся фальц – это особенная конструкция, равных которой нет за рубежом. Такая защелка крайне удобна при монтаже: нет нужды в использовании специфического оборудования, что, кончено, благоприятно сказывается на продолжительности работы. Этот вид имеет множество преимуществ: водонепроницаемость без использования герметиков, простота монтажа и демонтажа без инструментов, невосприимчивость к температурным расширениям металла, приемлемая цена, быстрота монтажа.

Плюсы и минусы фальцевой кровли

Металлическая фальцевая кровля, как и любая другая кровля, имеет свои преимущества и недостатки, однако перечень достоинств покрытия настолько внушителен, что недостатки отступают на второй план. Независимо от материала изготовления картин, к преимуществам кровельного покрытия можно отнести следующие факторы:

• Обеспечивает достаточную герметичность крыши даже в тех случаях, когда угол наклона скатов составляет 30;
• благодаря гладкой поверхности используемых материалов существенно снижается общая парусность кровельных конструкций и уменьшается ветровая нагрузка на стропильную систему;
• независимо от своей конструкции (одинарный, двойной или клик фальц) фальцевые швы обеспечивают полную герметичность кровельного покрытия;
• пластичность материала позволяет воплощать в жизнь самые смелые дизайнерские решения. Другими словами, с помощью настила можно покрыть крышу самой сложной конфигурации;
• методика стыковки фальцевых картин полностью исключает наличие крепежных отверстий на поверхности настила, что положительно сказывается на герметичности кровли;
• укладка листового металла не вызовет особых затруднений при наличии специального инструмента и практических навыков работы с листовым металлом;
• фальцевые вставки могут использоваться в качестве декоративных вставок, поскольку гармонично сочетаются с любым кровельным материалом;
• фальцевая металлическая кровля смотрится гораздо привлекательнее металлочерепицы и профнастила;
• относительно небольшой вес металлических фальцевых картин позволяет уменьшить нагрузку на фундамент, несущие конструкции и стропильную систему, что позволяет немного сэкономить на материалах;
• за счет уменьшения угла наклона скатов можно заметно уменьшить площадь покрытия, что также позволяет сэкономить некоторые средства;
• кровельная конструкция имеет широкий модельный ряд стандартных доборных элементов;
• снег и наледь не задерживаются на гладкой поверхности крыши;
• Кровельный материал не горит, даже при сильном пожаре расплавить металлические листы крайне сложно, особенно это касается оцинкованной стали;
• при наличии специального оборудования, фальцевые картины могут изготавливаться на месте проведения работ, что исключает возможность повреждения материала в процессе транспортировки;
• правильно смонтированная крыша может прослужить более 120 лет. Доказательством этого могут служить здания дореволюционной постройки, имеющие фальцевую кровлю.

К недостаткам можно отнести следующие моменты:

• монтаж фальцевой кровли требует специальных навыков работы с листовым металлом и наличия специального инструмента;
• металлическое покрытие аккумулирует статическое электричество, поэтому необходимо позаботиться о надежном заземлении и громоотводе;
• как и другие виды металлической кровли, настил не обладает достаточной звукоизоляционной способностью;
• высокая стоимость материалов с полимерным защитно-декоративным покрытием;
• для предотвращения лавинообразного схода снега и наледи необходима установка снегоулавливателей;

Несмотря на приведенные недостатки, фальцевая кровля надежно защищает крышу от атмосферных воздействий. Абсолютная герметичность фальцевых швов исключает любые протечки. Такому настилу не страшны ни агрессивные химические соединения, ни резкие перепады температур. Кроме того, срок службы такого покрытия составляет 100 лет и более.

Необходимые инструменты

Установка фальцевой крыши невозможна без специальных инструментов. Чтобы самостоятельно выполнить монтаж металлического покрытия следует приобрести такие приспособления:

• ножницы с прямым и кривым резом;
• специальный фальцевый молоток с укороченной ручкой;
• прямоугольная и клиновидная киянка;
• ус – разновидность кровельной оправки для подгибания металла;
• плоскогубцы с разными углами изгиба;
• шалязен фальцевой;
• перфоратор;
• строительный уровень;
• дрель;
• болгарка;
• клещи специальные для вскрытия фальца.

Для быстрого соединения кровельных деталей и облегчения ручного труда часто применяют полуавтоматические и электрические закаточные машины для фальцевой кровли. Такой инструмент без лишних усилий скрепляет лисы в двойной фальц.

Укладка фальцевой кровли своими руками

Сделать фальцевую крышу своими руками можно при условии, что технология будет полностью соблюдена

Не менее важно правильно подготовить крышу к монтажу. Этот процесс включает в себя:

1. Монтаж обрешётки. Перед установкой все деревянные элементы нужно тщательно обработать антисептическими средствами и смесями, предотвращающими гниение и горение. Тип обрешётки зависит от используемого материала. Для оцинкованной стали она должна иметь шаг в 20–25 см, для меди — быть сплошной. В первом случае дополнительно укладываются доски по краю крыши, их должно быть несколько и крепить нужно без зазоров. Аналогичная кладка должна быть по коньковому стыку.

Обрешётка для фальцевой крыши должна монтироваться с минимальным шагом или быть сплошной

Каждый тип соединения фальцевой кровли подходит для определённого наклона скатов и места примыкания

Технология укладки фальцевой кровли

Технологии не стоят на месте. Это касается и способа укладки фальцевой кровли. На данный момент используется так называемая рулонная технология. Её особенность заключается в создании картины на всю длину крыши. При этом рулоны поднимаются на кровлю уже с подготовленными к фиксации краями, а это значительно упрощает процесс монтажа.

Непосредственно к обрешётке металлические листы крепятся с помощью кляммеров, желательно использовать так называемые блуждающие кляммеры, что значительно повышает надёжность крепления.

Более надёжным считается использование плавающего кляммера для фальцевой крыши

В проблемных зонах рекомендуется использовать двойной загиб кромки. Это касается ендовы, желобов, разжелобки и других мест, где может скапливаться снег и вода. Лежачие фальцы можно использовать в том случае, если вы хотите, чтобы на крыше практически не были видны швы. Для кровли с углом наклона более 25 градусов рекомендуется выбрать угловой стоячий фальц, для чего нужно всего лишь правильно отогнуть верхнюю кромку металлического листа.

Видео: монтаж кликфальцевой кровли

Этапы монтажа фальцевой кровли

Процесс укладки фальцевой кровли выглядит следующим образом:

1. Монтаж карнизного свеса, после чего нужна установка водосборной системы в виде желобов. Устанавливать их следует под небольшим углом. Это позволит воде с крыши стекать под действием силы тяжести к воронке.

Начинать монтаж фальцевой кровли нужно с установки карнизного свеса

Укладывать картины фальцевой крыши нужно в вертикальном направлении

Крепление картин происходит с помощью кляммеров

Для герметика рекомендуется использовать специальный пистолет

Видео: монтаж фальцевой кровли своими руками

Монтаж элементов фальцевой кровли

После укладки металлических листов можно переходить к монтажу элементов кровли, а именно ендовы и конька.

Для установки первого элемента необходимо:

1. Приобрести специальный профиль, который изготовить своими руками невозможно. Заменить его можно листом металла такой ширины, чтобы этой полосы хватило для придания особой формы, при этом ендова должна заходить на оба ската минимум на 20 см. Уложить профиль или металлическую полосу нужно на место стыка и зафиксировать саморезами.

Ендова способна предупредить протечку крыши

Для конька подойдёт специальная металлическая накладка. Она имеет загнутые края, благодаря чему легко стыкуется с металлическими листами кровли. Конёк может быть вентилируемым и невентилируемым, причём первый вариант предпочтительней, поскольку это позволит сэкономить на установке аэраторов для предупреждения конденсата под кровельным материалом.

Конёк для фальцевой кровли можно изготовить самостоятельно

Точная настройка оборудования

Еще один аспект. Весь поставляемый металл в рулонах всегда имеет определенный допуск по ширине. Например, для 1250 мм это – 5 миллиметров. Если вы разрезаете рулон одной парой ножей, то у вас получится половинчатый интервал в 2,5 мм.

А для профилированного металла это нежелательно, потому что такая неравномерность по всей ширине в процессе изготовление фальцевых картин будет образовывать ряби и приведет к преждевременному износу и станка, и монтажного инструмента.

Большинство качественных кровельных станков разработано с учетом того, что они будут использоваться исключительно в теплых и чистых помещениях, как цех. Для того чтобы поставить его на улице под открытым небом, они не подходят. Ведь в разных атмосферных условиях могут возникать свои сложности.

Например, легко засоряется трапецеидальная резьба, которая переводит к заклиниванию и перекосу кареток с профилированными роликами. И такой станок придется часто сдавать на ремонт.

Также важно обратить внимание на шильд с серийным номером станка и координатами его изготовителя. Так вы поймете, не был ли изготовлен такой станок в каком-нибудь гараже. Окончательно убедиться в качестве приобретаемого мобильного фальцепрокатного станка вы сможете, только выпустив первый рулон

Окончательно убедиться в качестве приобретаемого мобильного фальцепрокатного станка вы сможете, только выпустив первый рулон

Окончательно убедиться в качестве приобретаемого мобильного фальцепрокатного станка вы сможете, только выпустив первый рулон

Если вы увидите ряби на первом же листе – дело плохо

Окончательно убедиться в качестве приобретаемого мобильного фальцепрокатного станка вы сможете, только выпустив первый рулон. Если вы увидите ряби на первом же листе – дело плохо.

Но здесь сделаем небольшое отступление. Опытным кровельщиком известно, что даже в качественном металлическом рулоне при его точной одинаковой толщине по всей длине жесткость будет варьироваться. Она зависит в основном от концентрации углерода в плавке металла. Буквально следующий рулон уже может отличаться характеристиками, хотя толщина металла будет у него точно такой же.

Кроме того большое значение имеет, какой именно металл вы приобрели для изготовления своих картин. Например, сравнительно недавно на рынке лидировал металл от Новолипецкого металлургического комбината с толщиной 0,55 мм. У него были замечательные показатели жесткости, и к нему подходило определенное оборудование.

Но сейчас довольно много предложений стало поступать со всего рынка, особенно из Китая, который предлагает металл толщиной от 0,4 мм. Вот почему производители, получая фидбек от своих клиентов, немного корректируют свое оборудование под новые виды металла. А именно конфигурацию формирующих роликов и калибровочных переходов.

Для этого, например, в таких моделях, как Mini-prof в самом конце станка есть специальные пластиковые ролики. Их можно регулировать и производить тонкую настройку до необходимой жесткости металла. То есть вы прокатываете металл и постоянно следите за линейностью панели, поправляя ее так, чтобы на кровельной карте был минимальный эффект волны.

Основные виды стоячих фальцев ↑

Одинарный. Это простейший способ соединения, который используют при наклоне фальцевой крыши от 10°. Угловой. Особая Г-образная форма создает объем и обепечивает соединению эффектный внешний вид, поэтому его используют преимущественно на «видных» поверхностях, имеющих большую площадь: фасад, при уклоне фальцевой кровли больше 25° и т. п. Двойной. Это соединение сложнее. Его выполняют в два шага: сначала создают угловой фальц и загибают его под прямым углом. Фальцепрокатное оборудование нового поколения позволяет получать двойной фальцевый шов и на технически сложных для обработки сегментах крыши. На малых уклонах их лучше пропаивать. Поперечное терморасширение происходит главным образом в основании фальца, поэтому там необходимо предусмотреть зазор до 5 мм.

Двойной фальц защищает конструкцию от воздействия осадков, а также тающего снега, однако от стоячей воды не спасает и он. Именно поэтому согласно СНиП кровля фальцевая должна иметь угол наклона не меньше 10°.

Сегодня используют и другую разновидность фальцев – самозащелкивающуюся. Для их соединения можно ограничиться простым нажатием.

Монтаж мауэрлата

Перед тем, как построить крышу дома, необходимо создать конструкцию, призванную обеспечивать надежное крепление кровли к зданию – а это мауэрлат, на который устанавливается собранный каркас. Правда, при установке крыши на деревянном доме мауэрлат не нужен – его роль будет исполнять верхний венец здания. К стенам кровля будет крепиться при помощи нагелей.

Схожим образом устанавливается крыша каркасного дома – в качестве мауэрлата на этот раз будет выступать верхняя обвязка. Соединение элементов здания и крыши осуществляется посредством врубки с применением металлических уголков, в которых имеются отверстия для саморезов.

Совсем другое дело – установка крыши на кирпичном или бетонном доме. В таком случае устанавливать мауэрлат можно несколькими способами, причем выбор конкретного способа напрямую зависит от результата расчетов и опытности мастера.

Монтаж мауэрлата выполняется одним из четырех способов:

1. Проволочный монтаж. Для реализации такого крепления нужно уложить проволоку в кладку на расстоянии четырех рядов до края конструкции. Мауэрлат впоследствии будет прикручен этой проволокой к стенам. Этот вариант отличается наименьшей надежностью, но сделать его может любой человек.
2. Монтаж при помощи скоб. Такой способ предусматривает укладку деревянных брусков в кладку в четырех рядах от обреза. Одна часть скобы крепится прямо к мауэрлату, а вторая к предварительно зафиксированному бруску. Данный способ тоже не отличается сложностью, но его крайне нежелательно использовать в зданиях с большой нагрузкой на кровлю.
3. Монтаж при помощи шпилек. Шпильки диаметром около 10-12 мм монтируются в кладку. Поверх них временно укладывается мауэрлат и пристукивается молотком, после чего на нем остаются небольшие углубления в тех местах, где брус должен будет фиксироваться. Эти точки просверливаются насквозь, после чего мауэрлат можно устанавливать на крепления и закручивать гайки.
4. Монтаж при помощи анкерных болтов. Данный способ отличается максимальной сложностью и надежностью. Анкерные болты закладываются в бетон по всему периметру стены. Полученное крепление не только обеспечивает качественную фиксацию крыши, но и повышает прочность обреза стены, выполненной из легкого бетона.

Изучаем технологию монтажа фальцевой кровли

При соблюдении для фальцевой кровли технологии монтажа, инструкция которой описана ниже, можно предупредить прогибы, деформации и коррозию покрытия. Качественно и правильно выполненные кровельные работы позволят хозяевам дома забыть о ремонте крыши на долгие годы.

Фальцевая кровля: особенности конструкции

Фальцевая крыша получила такое название из-за особенности соединения листов металла. «Фальц» в переводе с немецкого обозначает «шов», при помощи которого соединяются отдельные элементы кровельного покрова. Металлические листы загибаются по краям, за счет этого и происходит их соединение.

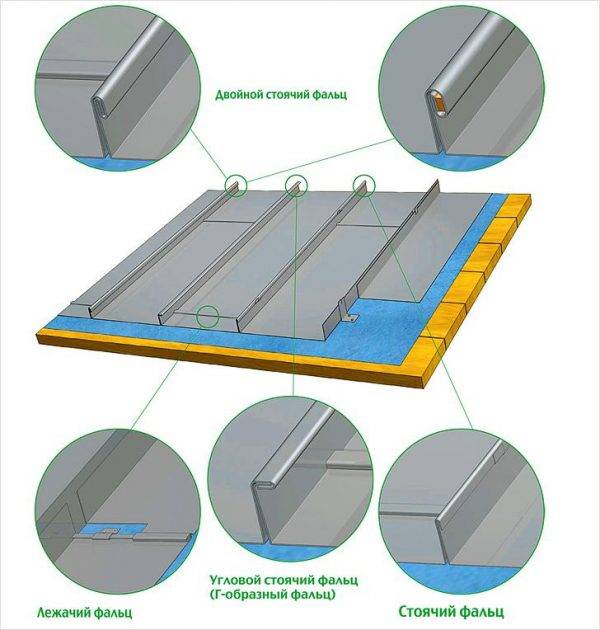

Варианты фальцевых соединений

• Стоячий фальц (одинарный или двойной).
• Лежачий фальц (одинарный или двойной).

Подобные замковые соединения обеспечивают водонепроницаемость, герметичность, продолжительность эксплуатационного периода, а также привлекательность кровельного покрытия.

Виды фальцевой кровли по типу материалов

• Стальная оцинкованная. Отличается прекрасными антикоррозийными характеристиками, срок службы достигает 30 лет.
• Стальная оцинкованная с полимерным покрытием. Кроме характерных защитных выполняет декоративную функцию, отличается широким ассортиментом цветовых решений.
• Медная. Отличается наиболее продолжительным сроком службы — от 100 лет. Монтаж медной фальцевой кровли производится при помощи рулонных материалов, которые могут быть разной фактуры.
• Алюминиевая. Эксплуатационный период — порядка 80 лет. Отличается повышенной устойчивостью к температурным перепадам, деформированию.
• Цинково-титановая.Период эксплуатации — 100 лет. Обладает повышенной коррозионной стойкостью.

Преимущества фальцевой кровли

• Удобство, быстрота выполнения монтажных работ.
• Минимальное количество строительных отходов.
• Надежная герметичность.
• Расположение крепежных элементов под кровельным покровом способствует улучшению внешнего вида крыши, не нарушая при этом герметичность.
• Применение рулонных материалов предоставляет возможность укладывать один лист на всю длину кровельного ската.

Недостатки

• Утепленная металлическая крыша требует выполнения качественной звукоизоляции.
• Материалу свойственно накопление статического электричества, поэтом требуется обустройство молниезащиты.

Технология установки фальцевой кровли

Такая конструкция крыши может отличаться лишь используемым материалом для производства покрытия. Также существуют разные технологии ее монтажа, так как покрытие выпускается в рулонах или листах. Классическим вариантом является листовой материал, но он становится все менее востребованным.

Основное требование к фальцевым кровлям любого типа — обеспечение особых условий в подкровельном пространстве (на чердаке), предупреждающих формирование на крыше конденсата, который действует разрушительно на кровельный покров.

Преимущества технологии укладки рулонной фальцевой кровли

• Удобство, быстрота выполнения кровельных работ.
• Применение двойного стоячего фальца обеспечивает повышенную герметичность.
• Возможность применения технологии для кровельных конструкций любой сложности, с любым углом наклона скатов.
• Возможность монтажа как металлических листов, так и стальных с дополнительным полимерным покрытием, улучшающим эксплуатационные качества материала.

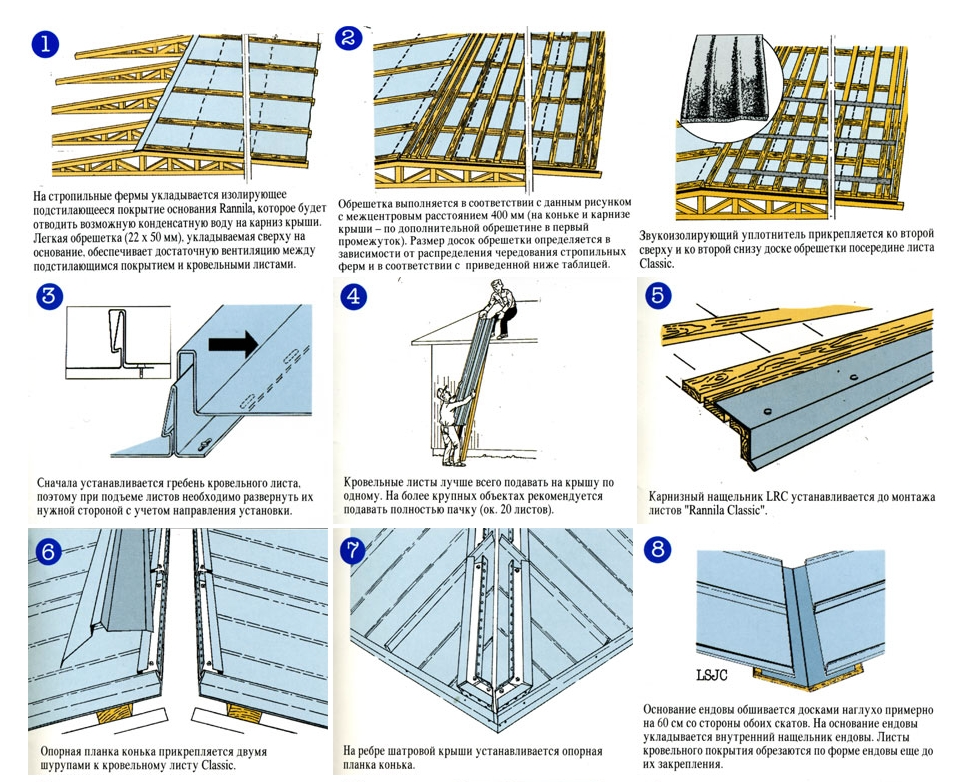

Инструкция монтажа

Монтаж фальцевой кровли необходимо начинать с обрешетки, конструкция которой включает металлический профиль, деревянные брусья (доски). Обрешетка не должна иметь углублений и обязана быть абсолютно ровной.

• В первую очередь на систему стропил укладываются изоляционные материалы. Крышу обязательно нужно утеплить, гидроизолировать. Для обеспечения вентиляции подкровельного пространства устанавливается легкая обрешетка с интервалом 0,4 м.
• Следующий шаг — монтаж первого листа покрытия в виде гребня. Предварительно нужно выполнить карнизную часть крыши.
• В коньковой части монтируется опорная доска.

• На ендове выполняют сплошной настил из досок.
• Листы необходимо класть внахлест 40 мм, за счет которого осуществляется их выравнивание.
• На карнизном участке фиксация кровельного материала производится к верхней обрешетке.
• На торцевых участках листы крепятся саморезами, шайбами. При этом обязательно используются уплотнительные прокладки.
• Продольная состыковка стальных листов тоже осуществляется внахлест.
• На стыках кровельного материала монтируются снеговые барьеры.

При использовании строительных материалов высокого качества, соблюдения всех требований технологии проведения монтажа фальцевой кровли крыша дома будет служить своим хозяевам без необходимости проведения ремонта долгие годы.

Особенности фальцевой кровли

«Фальцевая кровля своими руками» – популярный поисковый запрос. Как правило, информацию, касающуюся данной темы, ищут люди, всерьез озаботившиеся грядущим ремонтом старой крыши или формированием новой кровельной конструкции над строящимся зданием.

Фальцами называют особые «швы» на металле, выполняющие функцию зацепов или креплений.

Благодаря фальцам металлические профили можно совмещать как конструктор, создавая единую и прочную кровельную систему, надежно защищающую мансардные или чердачные помещения от неблагоприятных воздействий погодных факторов.

Фальцы могут быть как горизонтальными, так и вертикальными, одинарными или двойными.

Листовое железо, при помощи которого можно проводить устройство фальцевой кровли, должно обладать определенной толщиной. Оптимально, когда толщина металла колеблется в пределах от семидесяти до ста миллиметров.

В современных магазинах, торгующих товарами строительной тематики, представлены два вида кровельных покрытий, оснащенные простыми и самозащелкивающимися фальцами.

В ходе монтажа листов первого типа требуется использование специальных саморезов и уплотнителей. Фальцы, оборудованные встроенными «замками», дополнительно укреплять не следует.

Установка фальцевой кровли (технология возведения которой будет рассказана в следующих пунктах статьи), обладает несколькими очевидными преимуществами, выделяющими ее на фоне альтернативных крышных конструкций.

Плюсы фальцевых крыш:

• длительная и беспроблемная эксплуатация;
• невосприимчивость к горению;
• устойчивость к коррозии (при наличии специальной обработки);
• сравнительно малый вес общей конструкции.

Как и любой другой кровельный материал, железные листы, снабженные фальцевыми креплениями, имеют некоторые минусы, про которые важно знать. Металл, используемый для формирования фальцевых крыш, обладает низкими показателями звукоизоляции и накапливает статическое напряжение

Металл, используемый для формирования фальцевых крыш, обладает низкими показателями звукоизоляции и накапливает статическое напряжение.

Чтобы избавить фальцевую кровлю от данных минусов, следует снабдить кровельный «пирог», расположенный под ней, слоем качественной шумоизоляции, и установить на конек крыши молниеотвод.

Металлические листы с нанесенными на них фальцевыми креплениями могут обладать различным химическим составом и разной толщиной (как правило, колеблющейся в пределах от пятидесяти до семидесяти миллиметров).

Их изготавливают из сплавов:

• оцинкованной стали;
• стали, обработанной полимерным защитным покрытием;
• меди;
• алюминия;
• титана и цинка.

Наибольший эксплуатационный срок имеют медные и алюминиевые кровельные листы (восемьдесят – сто лет).

Крыша, созданная из оцинкованной стали, служит в среднем в течение двадцати пяти – тридцати лет, и по истечении данного срока начинает терять защитные функции, провоцируя появление протечек.
