Что такое удлинитель потока? Основные характеристики и место применения

Регулирующие устройства

Как правило, к этому виду фурнитур относится байпас и удлинитель потока. Их основная задача – это направление теплоносителя по максимально эффективному для нагрева радиатора пути.

Когда байпас монтируется вместе с шаровыми кранами, это позволяет не только увеличивать или сокращать поток теплоносителя, но и вовсе перекрывать его в случае аварии или для экономии энергоресурсов. Его устанавливают до радиатора, а между ними монтируются запорные краны, которые находятся как на входе, так и на выходе из системы.

Установив еще один кран на самом байпасе, можно значительно увеличить КПД биметаллического радиатора.

Что делать, если радиатор не прогревается полностью?

Многие владельцы жилья сталкиваются с малоприятной проблемой, которая заключается в том, что совсем новенькая биметаллическая батарея, установленная и подключенная по всем правилам, не желает нагреваться равномерно. Первые 3–4 секции в радиаторе в подобных случаях прогреваются, как положено, а вот все остальные остаются холодными. Если у вас возникла такая ситуация, сначала стоит удостовериться, что в отопительное устройство случайно (при монтаже) не попал воздух. Любой сантехник легко определит это. Если воздуха нет, значит у вас есть два выхода:

  1. Произвести переподключение радиатора, используя диагональную схему подачи теплоносителя.
  2. Купить либо сделать самостоятельно специальный удлинитель потока.

Биметаллический радиатор

Первый вариант требует достаточно серьезных финансовых затрат. Кроме того, далеко не каждый хозяин жилища захочет заниматься переподключением батареи потому, что такая операция гарантированно испортит весь интерьер в помещении. Если вы недавно провели капремонт, повторное подключение радиатора будет для вас категорически неприемлемым. А значит, нужно искать другой выход. Решением проблемы станет удлинитель протока для радиатора. О нем далее.

Регулировка батарей при помощи термостата

Чтобы обеспечить постоянное поддержание в помещении заданной температуры, пользуются терморегуляторами для радиаторов (термостатами). Эти устройства имеют и другие названия – терморегулирующий клапан, термостатический вентиль и т.д. Названий немало, но все они относятся к одному изделию.

Термовентиль и термоклапан — это нижняя часть устройства, а термоголовка и термоэлемент – верхняя. Большинство таких изделий работает без источников питания. Исключением являются модели, оснащенные цифровым экраном, в которых в термостатическую головку помещают батарейки. Менять их часто не придется, поскольку потребление токов незначительно.

Радиаторный термостат состоит из нескольких комплектующих:

  • термостатического клапана, который называют «корпусом», «термовентилем», «термоклапаном»;
  • термостатической головки или «термостатического элемента», «термоэлемента», «термоголовки».

Производят корпус (клапан) из металла, чаще из бронзы или латуни. Внешне его конструкция напоминает ручной вентиль. Многие производители делают нижнюю часть радиаторного термостата унифицированной. Это означает, что на один корпус можно монтировать разные типы головок вне зависимости от их изготовителя.

Таким образом, на термоклапан допускается установка термоэлемента с разным управлением – ручным, механическим или автоматическим, что очень удобно. Если появилось желание поменять способ регулировки, покупать все устройство нет необходимости, потребуется только поставить иной термостатический элемент.

Автоматические регуляторы отличаются принципом воздействия на запорный механизм. В ручном устройстве его положение изменяют поворотом рукоятки. Что касается автоматических моделей, то в них обычно имеется сифон, который оказывает давление на подпружиненный механизм. В электронных изделиях рабочим процессом управляет процессор.

Сильфон является основным элементом термоэлемента (термоголовки). Имеет вид небольшого герметичного цилиндра, внутри которого находится жидкость или газ. Оба эти вещества обладают общим свойством – их объем зависит от температуры. При нагревании газ и жидкость начинают значительно увеличиваться в объеме и тем самым растягивать цилиндр.

Сильфон при давлении на пружину перекрывает поток теплоносителя. Когда объем рабочей среды по мере ее остывания уменьшается, пружина поднимается и тем самым поток жидкости увеличивается, а радиатор нагревается вновь. Благодаря использованию такого устройства, в зависимости от его калибровки заданную температуру можно поддерживать с большой точностью – до одного градуса.

Перед тем, как пользоваться радиатором, каждый, кто решил приобрести термостат для него, должен решить, какой у него должен быть вид регулировки температуры:

  • ручной;
  • автоматический;
  • со встроенным или выносным датчиком.

Несколько слов об основных комплектующих

Как уже упоминалось, вся фурнитура делиться на несколько главных направлений. Большинство узлов являются обязательными, без них система в принципе работать не будет. Кроме этого есть изделия, которые желательно установить, но, в крайнем случае, без них можно обойтись.

Запорная арматура

Главным элементом запорной арматуры является кран. На данный момент существует два вида конструкций. Это краны с игольчатым принципом работы и американка для радиаторов отопления, еще американку часто называют полуповоротными или шаровыми кранами.

Вентили игольчатого типа позволяют плавно регулировать пропускную способность трубы. В прошлом их использовали повсеместно, но с появлением шаровых конструкций игольчатые вентили остались только в местах с необходимостью мягкой дозировки теплоносителя.

Схемы игольчатого и шарового вентилей.

Строение полуповоротного шарового крана или американки, представляет собой металлический шар со сквозным отверстием, близким к сечению трубы, который заключен в сферический кожух.

При повороте шара на 90º, отверстие совмещает вход и выход трубы, благодаря чему теплоноситель свободно течет. При обратном повороте, труба перекрывается стенками шара.

Регулирующие приспособления

В комплексе с запорной арматурой широко используются разного рода регулирующие приспособления. Что касается батарей, то самой известной здесь является перемычка на радиаторе отопления, среди профессионалов больше известная как байпас.

Классический байпас.

По своей сути байпас это обычная труба соединяющая вход и выход батареи, устанавливается она непосредственно перед радиатором. Ощутимой технологической нагрузки это приспособление не несет, по большому счету без него можно обойтись.

Но монтируя байпас в комплексе с шаровыми кранами, владелец получает возможность отключить обогрев или заменить радиатор в любую минуту. Теплоноситель при этом, минуя батарею, пойдет по перемычке.

Байпас с дополнительным вентилем.

Еще одним регулирующим приспособлением является направляющая потока для радиаторов с нижним подключением. Как известно при нижнем подключении, вход и выход находятся либо рядом, либо на разных концах, но опять же в нижней части радиатора.

Таким образом, теплоноситель движется по линии наименьшего сопротивления, в результате верхняя часть батареи остается практически не задействованной. Направляющая в данном случае это небольшой отрезок трубы, которая устанавливается вовнутрь батареи, надевается на ввод и направляет поток в верхнюю часть. При этом КПД агрегата значительно увеличивается.

Схема расположения направляющей потока.

Счетчики и распределители

Наиболее известным приспособлением в данном секторе является радиаторный термостат. Этот агрегат представляет собой симбиоз термодатчика с вентилем игольчатого типа. Устанавливается он непосредственно на входе в батарею, в результате хозяева имеют возможность установить фиксированную температуру на конкретном радиаторе.

Схема радиаторного термостата.

Для локальных сетей в частных домах проблема установки тепловых счетчиков не актуальна, потому как хозяева сами регулируют работу котла. Радиаторный счетчик распределитель для высотных домов появился относительно недавно. Этот прибор способен учитывать количество тепла, поданное на каждую квартиру.

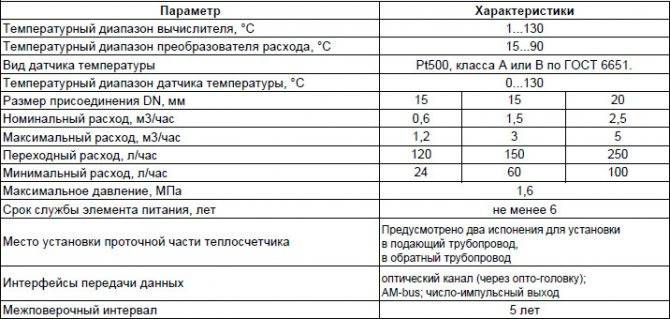

Характеристики счетчиков отопления.

Жильцы городских высоток знают, что далеко не всегда батареи в их квартирах выдают должную температуру. С появлением счетчика распределителя, жалобы на завышенные тарифы получили законное подтверждение, поэтому, несмотря на высокую стоимость, установка таких систем в городских многоэтажках быстро себя окупает.

Отечественный радиаторный счетчик распределитель.

На видео в этой статье дан алгоритм монтажа некоторых видов радиаторов.

Плюсы и минусы использования

Удлинитель потока с запорной арматурой можно изготовить самостоятельно или купить в магазине

Основные преимущества устройства – простота монтажа и повышение эффективности отопительной системы. Для его покупки или самостоятельного изготовления не потребуются серьезные денежные вложения. Чтобы установить приспособление, достаточно обладать основными слесарными навыками. Повышение продуктивности достигается без корректировок имеющейся схемы подсоединения батарей.

Удлинитель протока для биметаллического радиатора имеет определенные ограничения к применению. Ставить его можно только на радиаторы, подсоединенные односторонне с правого или левого бока. Также они должны быть оборудованы запорными арматурными элементами со стороны обратки и подачи воды. Если этого нет, установить фитинг не получится. Придется обращаться к мастеру и производить повторное подключение, что требует больших трудозатрат.

Особенности нижнего подключения

Нижнее подключение открытого типа

Три способа подключения:

  1. Подключение обыкновенных радиаторы через нижние отверстия.
  2. С помощью набора комплектующих снизу стальных или биметаллических батарей отопления.
  3. Приобрести батареи, которые предназначены для такого подключения.

Теперь рассмотрим способы, плюсы и минусы различных способов нижнего подключения.

Подключение с боковыми отводами

Двухстороннее нижнее подключение

Само подключение не представляет большой сложности. Трубы располагаются снизу – над полом или спрятаны в полу. На стене крепится радиатор, и к нижним отверстиям подводится трубопровод. Чтобы батарею можно было снять без остановки процесса отопления, нужно установить с двух сторон запорную арматуру. В верхнее отверстие (без разницы с какой стороны) устанавливается воздухоотводчик.

Подключение с помощью переходника

Схема подключения

Иногда нет возможности подключить обыкновенный радиатор, подведя к нему трубопровод с двух сторон. В таком случае можно воспользоваться переходником. Она вворачивается в нижнее отверстие, а к верхнему от нее подводится трубка из нержавейки. К самому же переходнику трубы отопления подключаются снизу.

Нижнее подключение с удлинителем потока

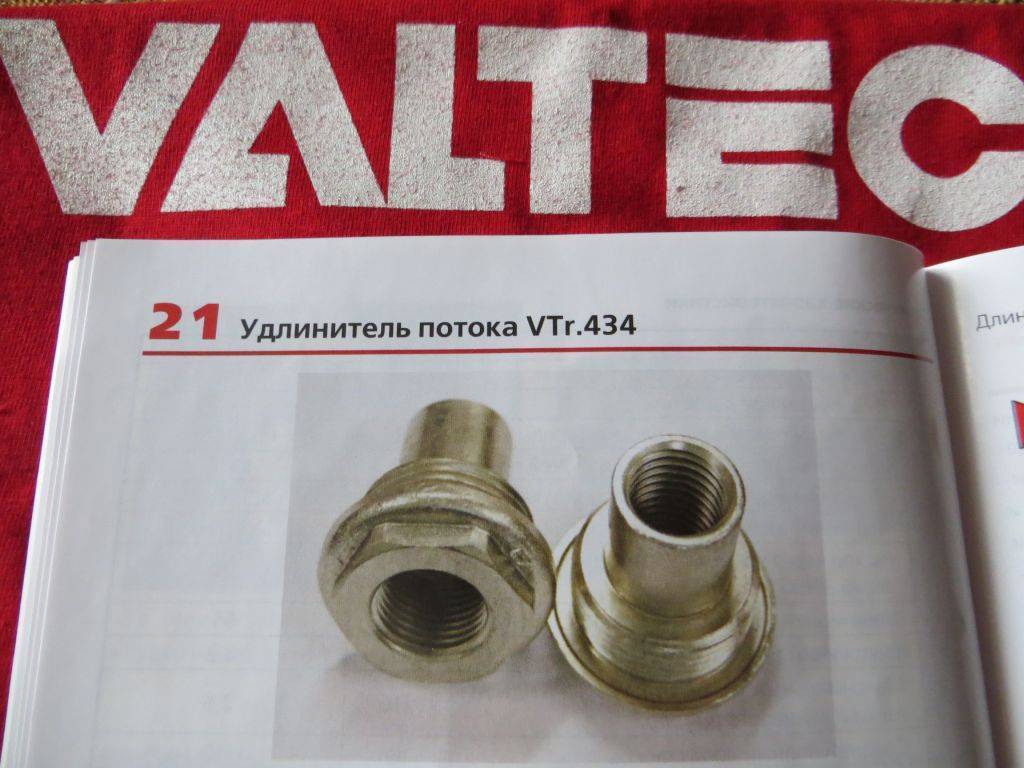

Удлинитель потока

Нижнее подключение можно выполнить с помощью удлинителя потока. Устройство закручивается в нижнее отверстие и не имеет никаких отводов к верхнему. Циркуляция теплоносителя происходит за счет того, что вода, проходя по трубке в середине радиатора, выходит из нее в конце отопительного прибора, поднимается, выдавливая холодную воду через выходное отверстие, находящееся в устройстве.

Подключение батарей с нижней подводкой

Подводка труб в стене

Теперь остановимся на более эффективном и самом приемлемом с эстетической точки зрения способе нижнего подключения – снизу, попутно описывая его преимущества и недостатки.

Преимущества

Переходник направления потока

  • Есть возможность установить переходник направления потока.
  • Оба патрубка прямо с батареи уходят в пол или в стену (или в трубы, расположенные над полом).
  • Покупая радиаторы с нижним подключением, не нужно беспокоиться о приобретении подходящего терморегулятора, так как он там уже установлен.

Недостатки

Нужно стравливать воздух с батареи

  • На каждой батарее должен быть установлен воздухоотводчик.
  • Прогрев менее равномерен и не так эффективен.
  • Нельзя использовать для самотечной системы отопления.
  • Нужно постоянно использовать циркуляционный насос.

Общие сведения

Это элемент, который подключается к радиатору с помощью трубки или без. Удлинитель потока обычно монтируют к обратному подключению радиатора, для того чтобы происходило диагональное движению теплоносителя в радиаторе в случае его одностороннего подключения.

Удлинитель потока для биметаллического радиатора позволяет решить проблему с неравномерным прогревом отсеков радиатора.

Удлинитель потока используется в радиаторах, количество секций в которых от десяти и больше и они должны быть подключены по боковой схеме.

Внимание. Применение удлинителя потока возможно только в тех домах, где батареи подключены к системе  отопления обычными кранами с «американкой»

Что это значит? Это означает, что на трубах подачи и возврата теплоносителя должна быть запорная арматура. В случае отсутствия таковой, вы не сможете произвести подключении удлинителя потока.

Обычно монтаж удлинителя потока осуществляется согласно рекомендациям производителя вашего радиаторам.

Удлинитель потока применяется только к биметаллическим радиаторам и не используется в чугунных батареях.

Большая проблема с удлинителем потока состоит в том, что приобрести этот элемент в строительных магазинах затруднительно – его там обычно нет. Данная деталь очень дешевая и простая в изготовлении, поэтому производители сантехники считают это нерентабельным.

Удлинитель своими руками

При самостоятельном изготовлении лучше использовать медную трубу

Сделать такую конструкцию самому несложно при наличии всех требуемых комплектующих и подходящем типе подключения батареи. Краны, посредством которых подсоединяется радиатор, должны быть шаровыми и оборудоваться американками. Их нужно перекрыть и слить воду. Затем можно приступать к монтажным работам.

Порядок действий:

  1. С одной из боковых сторон располагается верхняя футорка. Ее необходимо открутить вместе с вмонтированным туда элементом разъемного крепления. Делать это надо аккуратно, чтобы не нанести ущерба красящему покрытию. Затем целесообразно произвести замену кругляша из силикона. Можно демонтировать отопительную батарею полностью, если это представляется более удобным для работы.
  2. Приступают непосредственно к сборке удлиняющей конструкции. Подрезанную специальным инструментом трубку потребуется спаять с втулкой. Сначала ее прочищают изнутри от налета и грязи посредством ерша. В качестве флюса хорошо подойдет паяльный жир. Маленькой кистью его наносят сверху на деталь, имеющую меньший диаметр. Затем один элемент вставляют в другой и подтирают излишки жира. Место стыка начинают нагревать горелкой до возникновения серебристого оттенка.
  3. После этого к нему прикладывают припой. Если нагрев произведен корректно, припой размягчается от высокой температуры, затекает в участок стыковки и заполняет пространство. Когда это произойдет, нужно выждать не менее минуты, пока расплавленный металл окончательно не застынет.
  4. Американка с очищенными внутренними стенками имеет диаметр 1,9 см. У муфты он несколько больше. Для удаления избытка можно воспользоваться небольшим напильником. Нужно делать это аккуратно, чтобы не повредить детали. Для забивания можно воспользоваться деревянными прокладками.
  5. С длиной трубки иногда приходится экспериментировать. Иногда оптимальной оказывается протяженность до середины радиатора, но предпочтительнее начать с большей. В случае надобности избыток длины можно отрезать позже.

Необходимые инструменты и материалы

Монтаж удлинителя потока в радиатор

Нужно подобрать отрезок трубы, который будет выполнять функцию удлинения. Толщина ее стен должна быть не менее 1 мм, а сечение – 1,8 см. Длину берут примерно равную протяженности самой батареи отопления. Если потребуется, в будущем ее можно укоротить

Важно не забывать о запрете на установку медных элементов в одну конструкцию с алюминиевыми (в том числе с биметаллическими радиаторами с деталями из этого металла). Игнорирование этого правила чревато разрушением всех вступающих в реакцию частей системы. Для монтажа также потребуется приготовить следующие детали и инструментарий:

Для монтажа также потребуется приготовить следующие детали и инструментарий:

  1. Прямую муфту для пайки с наружным диаметром 2 см.
  2. Труборез, позволяющий ровно отрезать кусок удлинителя требуемой длины без деформации металла. При работе с этим инструментом заготовка держится под прямым углом. Когда обрезка будет завершена, щеткой можно убрать неровности.
  3. Фаскосниматель. С его помощью ликвидируют заусенцы в прилежащих к концам местах отрезка трубки.
  4. Ершик из металла и жесткую щетку.
  5. Устройство для расширения труб.
  6. Припой.
  7. Горелку для пайки. Подойдет простое устройство небольших габаритов, заправить его можно газом, используемым для зажигалок.

Установленную в соединении силиконовую прокладку также стоит заменить на свежую.

Как подобрать сгон

При выборе сгона требуется учитывать:

  • вид соединительного фитинга;
  • материал изготовления фитинга;
  • технические параметры.

Разновидности сгонов

Произвести классификацию сгонов можно по следующим признакам:

  1. в зависимости от конструктивного исполнения различают:
  • прямой сгон, предназначенный для монтажа на ровном участке магистрали (рисунок выше);
  • угловой сгон, предназначенный для участков с необходимостью смены направления трубопроводной системы;

Фитинг для смены направления магистрали

Прямой и угловой сгоны отличаются исключительно по виду и предназначению. Все остальные параметры полностью идентичны.

  1. в зависимости от сферы применения различают:
  • компенсирующие сгоны. В большинстве случаев такие устройства устанавливаются в местах подключения сантехнического или газового оборудования, радиаторов отопления, так как позволяют компенсировать отклонение труб в пределах 5 см;
  • короткие и длинные сгоны, применяющиеся для подключения иного оборудования трубопроводной системы.

Разновидности сгонов для трубопровода

Многие, особенно начинающие сантехники, причисляют к разновидностям сгонов такие фитинги, как бочата и резьбы. Однако данное утверждение ошибочно.

Бочонок представляет собой отрез трубы с резьбой на концах. В отличие от сгона на трубу с обеих сторон наносится одинаковая по длине и размерам резьба. Предназначается такое устройство для соединения труб без сварки.

Фитинг для соединения труб между собой

Резьба – это фитинг, изготовленный из отреза трубы с резьбой на одном конце. Устройство применяется для присоединения иных видов резьбовых фитингов в водопроводную, газопроводную или отопительную систему.

Устройство для монтажа резьбовых фитингов

Подбор материала изготовления

Для изготовления сгонов используются такие материалы, как:

  • углеродистая сталь. Стальные фитинги отличается невысокой стоимостью и большим запасом прочности. Однако из-за сильной подверженности коррозии их монтаж производится преимущественно на системы газоснабжения;
  • оцинкованная сталь. Такие фитинги не подвержены образованию коррозийного налета, поэтому могут применяться в системах водоснабжения, в том числе и питьевого водопровода и отопления, а также на иных трубопроводах в местах возможного воздействия атмосферных осадков;
  • нержавеющая сталь. В отличие от оцинкованных фитинги из нержавеющей стали отличаются большей стоимостью и преимущественно предназначаются для питьевых водопроводных систем, а также для соединения труб в земле;
  • латунь. В настоящее время из-за высокой стоимости практически не используется.

Латунный сгон для трубопроводов

Определение технических параметров

Металлические сгоны изготавливаются в соответствии с ГОСТ 8969-2010. При подборе параметров следует учитывать:

  • вид резьбы. Сгоны могут быть с левой резьбой или с правой, с внутренней резьбой или с внешней резьбой. Подбор данного параметра осуществляется на основании данных оборудования, которое требуется подключить при помощи фитинга;
  • условный проход фитинга в соответствии с диаметром трубопроводной магистрали;
  • размер нанесенной на фитинг резьбы.

Стандартные размеры металлических сгонов в соответствии с ГОСТ

Все технические параметры указываются в маркировке фитинга, которая наносится в соответствии с ГОСТ 8969-75. Например, Сгон40-Ц ГОСТ 8969-75 указывает, что фитинг изготовлен из оцинкованной стали (Ц) в соответствии с техническим регламентом и имеет условный проход 40 мм.

Источник

Как самому сделать удлинитель

Многие производители выпускают готовые удлинители потока для батарей. Можно найти и купить такое приспособление. Но в целом реально сконструировать его самостоятельно. Это возможно при наличии необходимых приспособлений и подходящем типе подключения радиаторов отопления.

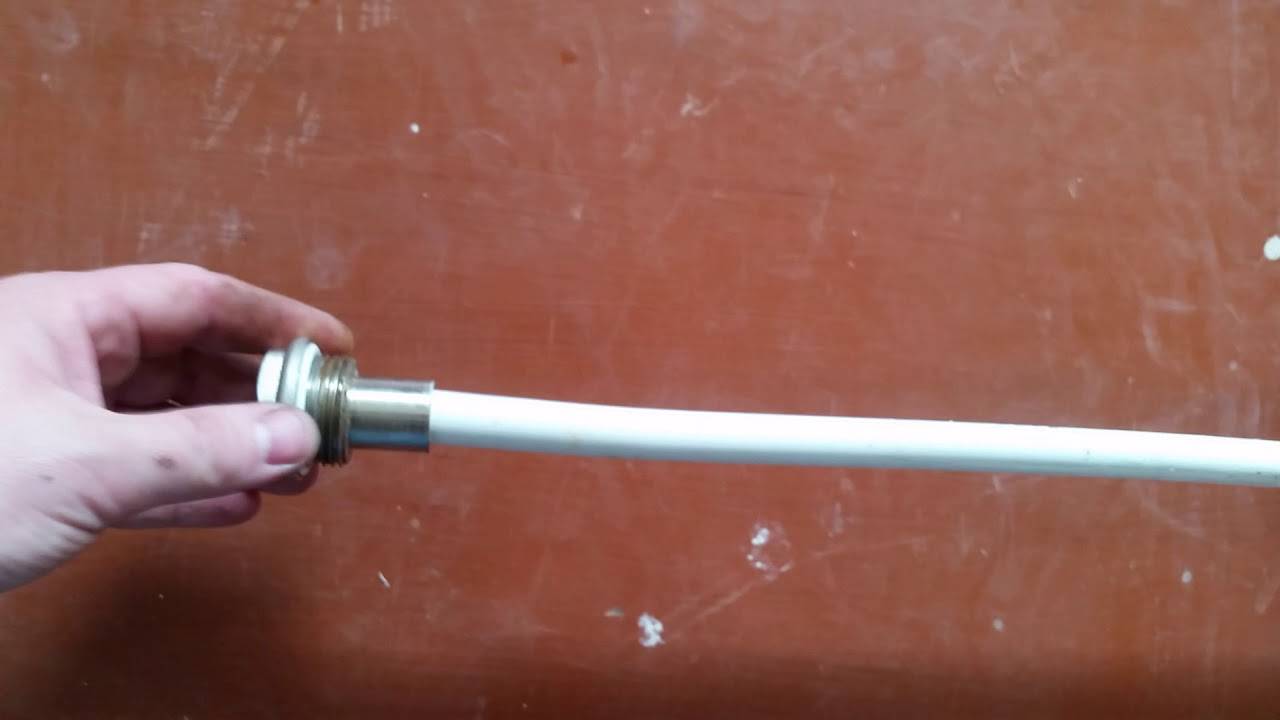

Основное приспособление, которое вам понадобится – трубка. Обычно используют медные изделия. Какой должна быть ее длина? При боковом подключении батареи режим циркуляции воды такой: в части устройства скорость меньше, поэтому ниже расход в единицу времени и объем теплоотдачи.

Подобное движение теплоносителя имеет еще один эффект. В зоне небольшой скорости со временем скапливаются отложения. Отсюда вывод: при длине трубки меньшей на 6-8 см от длины радиатора эффект накопления отложений переместится в противоположный край. Таким образом, засоры появятся в области подключения подводки. Необходимо брать трубку длиной 50% от радиатора.

А теперь рассмотрим порядок действий по установке удлинителя потока:

  1. С одной боковой части батареи отопления находится верхняя футорка. Открутите ее вместе с установленным там элементом разъемного крепления. Далее очень желательно заменить силиконовую прокладку. Если есть возможность полностью снять отопительный прибор, поступите таким образом.
  2. Теперь пора собрать удлинитель. Возьмите медную трубку и изнутри очистите ее от налета и грязи. Теперь необходимо спаять это изделие с втулкой. Небольшой кистью нужно нанести на трубку и втулку флюс для пайки. Много вещества использовать не стоит, иначе лишнее затечет в трубу и застынет там. В дальнейшем из-за капель флюса будут появляться шумы во время движения теплоносителя по радиатору.
  3. Самодельный удлинитель потока пока вставьте в трубу, а выдавленный флюс удалите салфеткой либо ветошью.
  4. Концы трубы прогревайте газовой горелкой до той поры, пока припой не станет серебристым. Это укажет на готовность флюса.
  5. Теперь приложите припой к стыку труб. В это время флюс начнет плавиться и заполнять микроскопические пустоты.
  6. Завершить пайку необходимо в тот момент, когда из флюса начнут образовываться капли. После такого явления подержите концы труб прижатыми еще примерно 1-2 минуты.

На этом работу можно считать законченной. Теперь вставьте самостоятельно сделанный удлинитель в батарею и закрепите снятые элементы.

На заметку. Тема с удлинителями из медной трубки актуальна для биметаллических приборов. С алюминиевыми такого не получится, поскольку эти два металла вступают в реакцию друг с другом и разрушаются. Помните об этом, чтобы случайно не испортить батарею.

Обзор популярных брендов

Стоит отметить, что несмотря на небольшую распространенность удлинителей на рынке, некоторые компании все же производят их. Обычно это крупные изготовители, которые могут сбалансировать издержки. Все такие компании производят устройства с так называемым правым и левым исполнением, что позволяет обустраивать отопительную систему без лишних проблем. Под брендом Valtec сейчас широко продвигается модель VT. 503. Сам изготовитель позиционирует такой продукт как передовое, неповторимое изделие.

Заявлено, что при его использовании трудности с неоднородным нагревом радиаторных блоков с односторонним типом присоединения решается успешно. Полностью исключается пропадание тепла в отдаленных от ввода секциях прибора. В инженерном плане VT. 503 — изготовленная из латуни футорка с никелевым покрытием. Ее дополнительно оборудуют патрубком, внутри которого готовится резьба в виде треугольника. Шаг нарезов увеличивают до максимума (это очень важный момент).

В патрубок придется закручивать участок трубы из металлополимерной смеси, внешний габарит которого составляет 1,6 см. Модель VT. 503 может иметь правое или левое исполнение, что обозначается символами D и S соответственно. Допускается монтаж труб и запорных деталей, сечение номинального прохода в которых равно ½ либо ¾.

Хорошие отопительные удлинители поставляет и фирма Rifar. Яркий пример – Monolit 3/4. Это качественная российская разработка, и позволить ее себе может практически любой потребитель. Устройство оптимально подходит для диагонального одностороннего подсоединения обычных радиаторов. Ширина модели достигает 80 см.

Как решить проблему неравномерного прогрева батарей?

С началом отопительного сезона многие жильцы снова вспомнили о старой проблеме – неравномерный прогрев батарей. И количества отсеков достаточно, и подключение произведено правильно, но все равно первые несколько секций горячие, а последние едва теплые. Решением этой проблемы может стать диагональное подключение или удлинитель потока для радиатора. Второй вариант выглядит более эстетично, а реализация обходится дешевле и проще.

Что такое удлинитель протока?

Первые 3-4 секции батареи в данной ситуации прогреты, как следует, что же касается остальных, то их температура не поднимается до требуемого уровня, который позволит обогреть помещение. В данной ситуации разумнее всего будет удостовериться в том, что во время установки в устройство отопления случайно не попал воздух. Данную проблему легко может определить любой сантехник.

В случае если проблема заключается не в скоплении воздуха, то от работников ЖЭКа можно услышать заключение что все дело непосредственно в самой батарее отопления. Из-за этого возникает новая проблема, заключающаяся в приобретении и монтаже нового радиатора.

Но выход из подобной ситуации, который не очень сильно ударит по вашему бюджету, а также не потребует много времени для монтажа, существует, и им является удлинитель протока для радиаторов.

Это фитинг или, по простому, элемент к радиатору с трубкой либо без таковой. Удлинитель протока зачастую монтируется к обратному подключению радиатора, что способствует диагональному движению теплоносителя в радиаторе при его одностороннем подключении.

Везде ли можно сделать удлинение?

Удлиняющий фитинг, по сути, является простейшим приспособлением, позволяющим серьезно увеличить уровень теплоотдачи биметаллических радиаторов и повысить эффективность отопительной системы.

Плюсы и минусы технологии

Способ подключения выбирают, чтобы обеспечить равномерное нагревание батарей отопления

Оптимальный вариант применения узла для подключения отопительного радиатора с нижним типом подводки – двухтрубная система. Коммуникации исключают тепловые потери, имеют несколько преимуществ:

  • равномерный нагрев верхней и нижней части батарей;
  • легкость последовательного соединения труб;
  • качественный прогрев комнат, который позволяет реализовать только двухтрубный способ;
  • маскировка радиаторных элементов в полу или стенах;
  • быстрый демонтаж и замена элементов;
  • возможность установки трубопровода из полипропилена, меди, PEX, биметалла, алюминия, стали.

К минусам нижнего подвода относятся необходимость доукомплектации каждой батареи воздухоотводчиками, невозможность обустройства при наличии циркуляционного насоса.

Конструкция радиатора

При выборе радиаторов основное внимание направленно на КПД и качество изделия. Также стоит учитывать виды конструкции и материала изготовления. На сегодняшний день ассортимент радиаторов достаточно обширный

Стоит брать во внимание, в каких условиях будет использоваться оборудование. Но как бы хорошо ни был выбран радиатор, если его длина имеет 10 секций и более, то при подключении он будет нагреваться неравномерно. Продуктивность его будет снижена, так как чем дальше от трубы подачи находится нагревательный элемент, тем неравномернее циркулирует вода. Поэтому либо делают наклонное подключение, либо внедряют более эффективный способ. Им является применение удлинителя потока для радиатора, который хорошо подходит для биметалла, алюминиевого и стального изделия

На сегодняшний день ассортимент радиаторов достаточно обширный

Стоит брать во внимание, в каких условиях будет использоваться оборудование. Но как бы хорошо ни был выбран радиатор, если его длина имеет 10 секций и более, то при подключении он будет нагреваться неравномерно

Продуктивность его будет снижена, так как чем дальше от трубы подачи находится нагревательный элемент, тем неравномернее циркулирует вода. Поэтому либо делают наклонное подключение, либо внедряют более эффективный способ. Им является применение удлинителя потока для радиатора, который хорошо подходит для биметалла, алюминиевого и стального изделия.

Но прежде чем решать такие вопросы, стоит ознакомиться с различиями радиаторов. Современные отопительные приборы этого типа могут быть изготовлены из различных сплавов. Например, это может быть чугунный, стальной, алюминиевый, биметаллический, медный радиатор и т. д. Также они имеют разный внешний вид:

  • Радиатор панельной конструкции из алюминия отлично подходит для собственного отопления. Внутри расположены стальные нагревательные панели, соединенные конверторным оребрением. Это дает высокий показатель КПД.
  • Трубчатые стальные радиаторы, по которым проходит горячая вода. Это простая конструкция.
  • Алюминиевые радиаторы. Их существует два вида: литьевые и экструзионные. Их рекомендуется использовать только для автономного отопления. Из-за особенностей материала и слабого атмосферного давления внутри системы для центрального отопления их использовать нельзя.
  • Чугунные радиаторы. Самый первый вид радиаторов. Отопительный прибор долго набирает тепло, но зато имеет хорошую теплоотдачу. Идеально подходит для централизованного отопления.
  • Биметаллические радиаторы отопления. Эта конструкция сочетает материалы из стали (из которой изготовлена сердцевина) и алюминия (которым покрыта оболочка). Они имеют секционную конструкцию. Такие радиаторы подходят как для автономного отопления, так и для централизованного.

Эта конструкция представляет собой обычное приспособление в виде алюминиевой или медной трубки и фитинга с наружной резьбой. Благодаря ему значительно повышается теплоотдача у радиатора.

Такой метод увеличения КПД является рентабельным для радиаторов, которые имеют длину более 80 см.

Предлагаем ознакомиться Что такое жироуловитель под мойку

Как сделать удлинитель потока для радиатора

Удлинитель потока для радиатора является рациональным решением при неровном прогреве отопительной конструкции. Он распределяет тепловой носитель одинаково по всей протяжённости батареи и тем самым приносит необходимое тепло в помещение. Допустим, в случае бокового подключения первые секции батареи горячие, а следующие – холодные.

  • Особенности
  • Как сделать своими руками

Удлинитель потока для радиатора радиатора правый 1/2″

Специалист ЖЭКа говорит вам, что проблема в батарее, и перед вами предстаёт два варианта:

  • либо переподключать радиатор, применяя схему подачи теплового носителя по диагонали;
  • либо своими руками соорудить специальный проточный удлинитель.

Первый способ потребует больших денежных вложений. Плюс ко всему, не всякий владелец недвижимости будет рад заниматься переподключением радиатора, так как подобная операция точно подпортит весь дизайн комнат.

Вывод – если вы не так давно провели капитальный ремонт, то повторное подключение батареи будет для вас не вариантом. То есть потребуется искать другой вариант.

Именно здесь на помощь и приходит удлинитель протока для радиаторов отопления.

Ниже вы прочтёте подробнее о том, что такое удлинитель потока, как работает и как правильно установить его.

Особенности

Удлинитель протока для радиатора представляет собой деталь по типу футорки размером ½ или ¾ дюйма с отводом для подсоединения металлопластиковой, полиэтиленовой, нержавеющей стальной или медной «трубы-удлинителя», которая устанавливается на обратном подключении конструкции отопления и содействует движению теплового носителя по диагонали в батарее при боковом подключении.

Применяется удлинитель, как правило, для батарей с числом секций от десяти.

Применять его можно для батарей, подсоединённых к отопительной системе дома через стандартные краны с американкой: на контуре возврата и подачи теплового носителя обязательном порядке должна быть запорная арматура. В случае её отсутствия такой удлинитель для биметаллического радиатора вы подсоединить будете не в силах. Придётся вызывать мастера и производить трудоёмкую работу повторного подключения батареи.

Принцип работы удлинителя потока для радиатора

Основная проблема с удлинителем кроется в том, что достать его не так уж и просто. Его редко можно встретить в сантехническом магазине.

Однако выход есть – можно собрать и поставить удлинитель потока для радиатора отопления вручную.

Как сделать своими руками

Как говорилось выше, сделать удлинитель потока для биметаллического радиатора своими руками возможно, и с этим справиться может каждый.

Важное условие, чтобы батарея была подсоединена через шаровые краны с американками:

Нужно закрыть краны, слить воду и снять отопительную конструкцию

Осторожно, для того чтобы не повредить краску, нужно отвернуть верхнюю пробку с установленной частью разъёмного крепления

В процессе самостоятельной установки может понадобиться прокладка из силикона под пробкой, поэтому её стоит приобрести заранее. + Нужно позаботиться о наличии водопроводной трубы из меди диаметром 18 мм с толщиной стенки 1 мм (длина должна быть равна протяжённости батареи), а также прямой муфты под пайку с внешним диаметром где-то 19,5 мм.

Необходимо при помощи пайки соединить трубу и втулку. Можно взять жир для пайки как флюс и мягкий припой. Части соединяются и оба элемента нагреваются горелкой. Можно взять стандартную горелку небольшого размера, направляемую газом для зажигалок. После этого припой подводится к стыку.

В случае правильного нагрева припой плавится и затекает в стык. Диаметр американки изнутри после чистки от налёта – 19 мм. Диаметр муфты больше. Маленьким напильником нужно убрать лишнее до такого состояния, чтобы можно было забить молотком

Однако стоит делать это осторожно, чтобы не нанести вред деталям

Для этого при забивании можно взять прокладки из дерева. Вот и всё. Осталась только сама установка удлинителя протока для радиаторов. Необходимо «поиграть» с длиной. В зависимости от водяной подачи иногда лучше оставить длину до середины батареи. Однако отрезать можно всегда.

Проточный удлинитель и прокладка устанавливаются, радиатор ставится на место.

Работа окончена. Осталось удалить воздух из конструкции. Для чего нужно воспользоваться краном Маевского.

Помните, что радиатор обязательно должен быть биметаллический, ведь поставить медный удлинитель потока для радиатора отопления на алюминий нереально. Оба металла цветные и химически взаимодействуют, окисляясь и разрушаясь.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
