Конструкции
Чтобы сделать простейшую конструкцию ворот из профлиста, понадобятся 2 распахивающиеся створки на крепком основании. В качестве опоры, на которой с помощью петель они крепятся, необходимо использовать стальные трубы – прямоугольные, круглые или Т-образные, которые углубляются в землю с заливкой бетонного фундамента. Рама ворот может быть с верхней горизонтальной перекладиной или без нее. В первом случае весь каркас получится более жесткий, но тогда будет ограничение по высоте и во двор не смогут заезжать высокие машины.
Створки ворот, кроме самой рамы, имеют перемычки для придания большей жесткости. Они могут быть расположены горизонтально, наискосок или крестообразно, какую схему изготовить, зависит от предпочтений хозяина. Главное, чтобы их было достаточно для жесткой конструкции, например, при высоте 2 м достаточно установить пару горизонтальных перемычек на одинаковом расстоянии от краев рамы.
Основание, на которое крепится рама ворот из профнастила, может быть изготовлено в виде массивных столбов из облицовочного кирпича, бетона или бута. В этом случае вся конструкция приобретает совершенно другой внушительный вид и становится намного прочнее. А профилированный лист сочетается практически с любыми строительными материалами.
Металлический запор для таких двухстворчатых ворот устанавливается с внутренней стороны в нижней части створок. Он предназначен для фиксации ворот в закрытом положении.
Замок для распашной конструкции можно выбрать из нескольких вариантов. Простейший вид – это металлический шпингалет, который можно найти в любом строительном магазине или изготовить самому из подручных материалов. Другой способ надежного закрытия – это сдвижной запор из петель и оцинкованной задвижки с ручкой. Если не хочется мудрить, то есть возможность просто приварить к створкам с внутренней стороны две петли и повесить на них походящий навесной замок.
Интересным решением будет проект автомобильных ворот со встроенной калиткой. Такая конструкция позволит сэкономить место для проема в заборе, но каркас будет иметь более сложный вид. Для калиточной рамы в одной из створок надо делать дополнительные вертикальные перемычки, стоит заранее создать подробный чертеж с размерами и рассчитать всю нагрузку.
Одностворчатые распашные ворота для машины делают редко: на одну большую створку приходится слишком большая нагрузка. Да и открывать их сложнее, поэтому лучше использовать традиционный вариант.
Оригинальны идеи раздвижных автомобильных ворот из оцинкованного профиля, которые для открытия-закрытия двигаются в вертикальной плоскости вдоль забора. Сложность заключается в том, что для них надо установить направляющие рельсы и приварить ролики для движения, а для мягкого хода использовать пружины или амортизаторы. Зато открывать их будет легко, они экономят свободное пространство.
Раздвижные ворота примечательны тем, что их легче сделать автоматическими, чем распашные. Достаточно монтировать электрический привод и подключить его к подвижному механизму. Работу можно обеспечить полностью дистанционным вариантом и открывать/закрывать ворота, не выходя из машины, что особенно удобно в непогоду.
Достоинство раздвижных ворот состоит еще и в том, что для них достаточно одной створки. Надо просто сварить раму из металлического профиля, добавить ребра жесткости и обшить каркас профлистом.
Симпатичную конструкцию ворот из профлиста можно создать, повесив над ними небольшую крышу или арку из того же материала. Кроме красоты, она будет еще и полезной – защищать замок, запор и другие металлические детали от дождя.
1 этап – размеры ворот из профнастила с калиткой и без
Отметим, что установка распашных ворот предполагает учет планировки территории участка/двора.
Ширина ворот из профнастила
Ширину проема для ворот определяют исходя из ширины автомобиля (включая зеркала) плюс один метр дополнительно, на запас.
Также учитывается ширина опорных столбов (колон). При способе установки ворот с отдельно стоящей калиткой будет три столба. Кроме этого, нужно учесть величину зазоров между опорными столбами и рамой каркаса. А также размер зазора между створками распашных ворот с учетом параметров фурнитуры.
Оптимальная ширина проема для ворот составляет 4500-5000 мм.
Стандартная ширина калитки из профнастила составляет 1200 мм.
Совет. Поскольку, одним листом на створку не обойдешься, целесообразно рассчитывать ширину створки исходя из ширины листа профнастила.
В таблице показана зависимость ширины створки ворот от ширины профлиста.
| Вид профнастила и ширина волны, мм. | Примечание | |||
| Количество листов | ПС–8 (1 200/1150) | ПС–10 (1 200/1180) | ПС–20 (1 150/1100) | |
| 1 | 1 200 | 1 200 | 1 150 | Общая ширина листа |
| 1,5 | 1 775 | 1 790 | 1 700 | Половина рабочей ширины + общая ширина листа |
| 2 | 2 350 | 2 380 | 2 250 | Рабочая ширина + общая ширина листа |
| 2,5 | 2 925 | 2 970 | 2 800 | Полторы рабочей ширины + общая ширина листа |
Материал подготовлен для сайта www.moydomik.net
Высота ворот из профнастила
Высота распашных ворот из профлиста составляет 2200-2500 мм. Это объясняется стандартной длиной листа профнастила – 2 000 мм. Хотя завод-изготовитель может предложить любую длину с дискретностью 50 мм.
Кроме этого учитывается зазор снизу (между створками ворот и землей), который необходим, чтобы обеспечить функционирование ворот при образовании наледи и высоком снежном покрове. Зазор под воротами составляет 150-300 мм.
На высоту ворот влияет наличие декоративных элементов сверху. Например, использование ковки, позволяет увеличить высоту ворот из профнастила и декоративно украсить конструкцию, в результате чего въездная группа выглядит более респектабельно.
Совет. Если зазор от земли кажется слишком большим, можно установить снизу ворот съемную планку, которую нужно снимать в начале зимы.
Фотоотчет об изготовлении и установке ворот
Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.
К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.
Навешиваем стойки на приваренные на столбах петли
Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм
Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы
Главное чтобы все было ровно и держалось вместе
Потому точками прихватываем в нескольких местах
Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.
К стойкам воротин приварена поперечина
Точно также прихватываем трубу по низу.
Привариваем нижнюю трубу
Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).
По середине с зазором в 6 мм привариваем две вертикальные трубы
Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.
Приваренные поперечины для усиления жесткости
По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.
Разделенные половинки ворот
Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы
Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры. Готовые швы зачищаем, грунтуем, красим. Уложив створку на ровную горизонтальную поверхность провариваем все швы
Уложив створку на ровную горизонтальную поверхность провариваем все швы
Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.
Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру
Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.
Как крепить планки для профлиста
Так выглядит готовый каркас створки ворот
Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.
Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.
Монтаж профлиста на ворота
Можно брать специальные, со шляпками и прокладками, но посадили на обычные.
Для экономии использовали обычные саморезы по металлу
Можно сказать, что ворота готовы.
Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.
Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.
Готовые ворота из профнастила своими руками
При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.
Обшивка
Если вы зашиваете калитку сеткой или прутками, их следует закрепить перед установкой на столбы. При укладке листа профнастила, крепить его следует после выполнения сварки. Профнастил закрепляют на саморезы, шляпки которых закрывают декоративными накладками.
Без качественной сварки калитка долго не простоит. Для надежности обязательно проверяйте заполнение шва металлом расплава.
Перед сваркой проверьте лишний раз правильность установки детали или конструкции в целом. Не торопитесь.
Перед обшивкой листами профнастила, обязательно обезжирьте все поверхности и пройдите сначала грунтовкой, а затем краской, сочетающейся с цветом декоративного покрытия калитки и забора.
Правильно и качественно выполнив все работы по сварке и монтажу калитки, вы получаете бесценный опыт изготовления рамных конструкций.
Стандартные схемы конструкции
Вне зависимости от используемых материалов, конструкция калитки – как и ворот – состоит из каркаса и настила. Если речь идет о калитке из металла, то металлическим является каркас, а заполнение плоскости может быть металлическим или из других стройматериалов.
Обязательные элементы калитки из трубы или другого вида металлического профиля:
- база для установки – зафиксированные в грунте опоры, к которым крепится конструкция методом навеса. В качестве базы может выступать кладка ограждающей стены, существующие опоры забора, ворота;
- прямоугольная или фигурная (при сложной конфигурации) рама с дополнительными усиливающими элементами – раскосами;
- заполнение промежутков в каркасе. Оно может быть составным или цельным. Для металлического каркаса обычно выбирают заполнение из цельной металлической панели (профнастил, плоский лист) или деревянных досок.
К типовой конструкции также относят запирающие элементы. Для металлических калиток обычно используют металлический же короб, внутри которого скрывается механизм замка и/или защелки. При нежелании устанавливать сравнительно сложные механизмы, допустим монтаж обычного засова. Для его крепления предусматривают усиление каркаса в месте крепления и месте посадки запорной скобы.

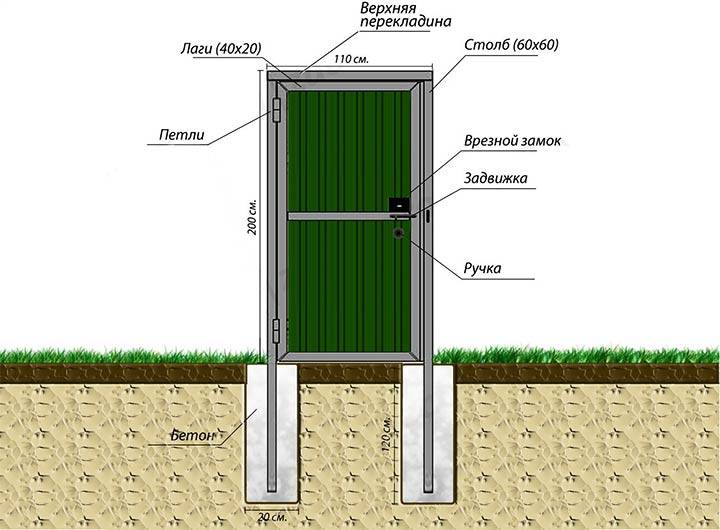

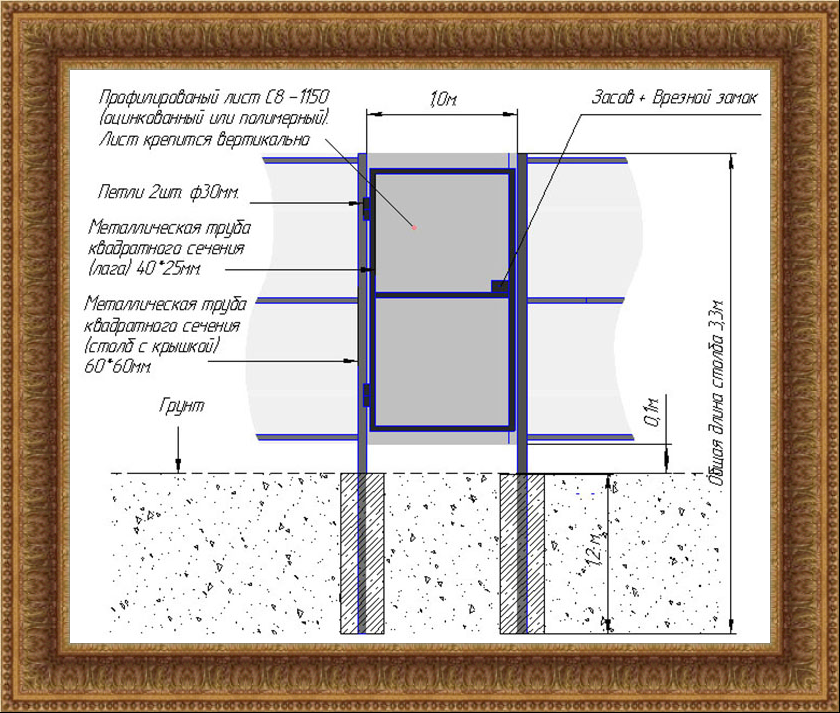

Ниже представлены типовые чертежи калитки из трубы.

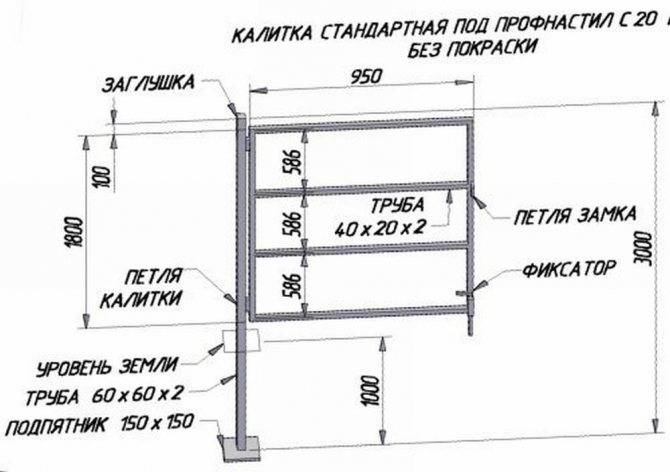

С одной опорой и неполным перекрытием проема. Опорный столб заглублен в грунт и забетонирован
С двумя опорами и жестким каркасом с раскосами. Перекрытия проема на 95%, опоры зафиксированы на подготовленном основании (бетон, камень)
Встроенная в распашные ворота, рама частично объединена с рамой ворот. Опоры забетонированы в грунте
С прямыми элементами каркаса, дополняющая базовую конструкцию распашных ворот
Учитывая приведенные схемы, базовые конструкции можно разделить на две группы:
- отдельно расположенные калитки, могут опираться на опорные столбы забора, располагаться рядом с воротами или на удалении от них;
- объединенные с конструкцией ворот. При этом калитка может иметь общие с воротами опоры или являться частью одной из створок ворот.
По внешнему виду, дизайну и частично конструкции выделяют модели со сплошным и решетчатым (частичным) заполнением каркаса. Для полного заполнения подходят любые достаточно прочные и практичные материалы: древесина, металл, полимеры (в том числе поликарбонат), реже стекло. Решетчатые конструкции делятся на изделия с прямоугольным или фигурным каркасом. Простейший вариант представляет собой закрепленную на раме сетку «рабица» или аналоги. Внешний вид кованых и сварных художественных изделий ограничен только фантазией мастера.
Как выбрать размер створок?
Откатные ворота изготовить самостоятельно сложно. Рассмотрим, как выбрать размер створок на примере распашных ворот. Такой вход на территорию имеет два типа открытия створок:
- наружу;
- внутрь.
Калитку можно вырезать в одной из подвижных частей либо сконструировать отдельно.
Важно! Перед тем как монтировать ворота с калиткой из профнастила нужно тщательно измерить проем и пространство вокруг, чтобы понять, достаточно ли будет места для открытия створок. После этого следует нарисовать чертеж конструкции с точностью до миллиметра и включить в него все необходимые элементы
Распашные ворота обычно устанавливаются теми владельцами дачного у которых есть машина, поэтому длина проема должна равняться габаритам машины с учетом зеркал плюс зазор для свободного въезда равный 1 метру. Если предполагается что-либо завести внутрь территории на грузовом транспорте, при обустройстве входной зоны следует учесть его габариты.
Поэтому конструкция, как правило, имеет в ширину около 4 метров, то есть длина одного полотна будет 2 метра. Прежде чем устанавливать учтите, что перед воротами должно быть не менее 2 метров свободного участка открытия створок. Если въезд обустраивается для грузового автомобиля, то ширина проема должна быть 6 метров, то есть по 3 метра на каждую часть.
Высота подбирается по усмотрению владельца. Наиболее используемые габариты – 2-2,5 метра.
Рассчитаем необходимое количество профнастила. Габариты створки 2х2 метра – 8 м2. Полезная ширина панели профилированного листа С8 – 1150 мм (общая 1200 мм). Дина панели варьируется в достаточно большом диапазоне – от 0,5 до 13 мм. Если габариты подвижной части другие, например, 1,75х1,8 м, профнастила понадобится 6,3 м2. Расчет делается так:1,75х1,8х2. Не забывайте учитывать нахлест.
Если есть возможность, то лучше при расчете ширины створок отталкиваться от стандартных габаритов листа, чтобы его не пришлось подрезать.
Это важно! Чем выше и длиннее конструкция ворот, тем больше вес, а, следовательно, и нагрузка будет на опорные столбы. Поэтому нужно тщательно высчитать размер
Если створки получаются громоздкими придется усилить фундамент и опоры.
Количество профильной трубы (уголка) на раму рассчитывается просто:
- Умножаем ширину одной створки на 4 (например, ширина 2 м, получаем 8 метров).
- Умножаем высоту створки на 6 (2 м х 6 = 12 м).
- Складываем оба полученных произведения: 8 м + 12 м = 20 м. То есть для рамки понадобиться 20 метров.
Высота столбов для ворот должна равняться высоте профнастила плюс около 0,8–1,2 метра для подземной части и выполнения зазора между нижней гранью створок и грунтом.
Обустройство распашных ворот с калиткой
Самостоятельное строительство такого вида ворот с калиткой отличается простой и производится поэтапно:
- Сначала рисуют чертеж и определяют количество требуемых материалов.
- При использовании старых труб, их зачищают болгаркой и шлифовальным кругом, можно применить обычную наждачную бумагу.
- Если трубная продукция приобретена недавно и еще не проржавела, то ее обязательно обезжиривают, используя бензин или растворитель для красок. Также изделия можно покрасить.
- Разрезают и намечают приобретенные материалы. Если калитка будет иметь прямоугольную форму, то профтрубы нарезают попарно.
- Применяя ямобур, делают углубления для установки опорных столбов.
- Дно канавок засыпают щебнем, который станет для опор подобием подушки. Потом всю конструкцию бетонируют смесью из цемента, щебня и песка в пропорции 1:4:2. На затвердевание раствора отводят два дня.
- Дальше необходимо максимально точно выполнить сварку своими руками каркаса ворот из профильной трубы. Это требуется сделать таким образом, чтобы у конструкции все имеющиеся углы и диагонали получились одинаковыми по размеру.
- После нужно приварить петли к опорным столбам, а затем — к каркасу ворот.
- Когда завершена уборка последствий сварки, приступают к шлифовке поверхности, после чего ее обрабатывают грунтовкой и ждут, когда она высохнет.
- Наносят краску по металлу.
- К готовой раме прикрепляют саморезами профлисты. Их можно располагать с наружи или изнутри каркаса – это зависит от личных предпочтений хозяев участка. Если запланировано украшение калитки с использованием кованых элементов, тогда листы фиксируют исключительно изнутри каркаса ворот. Когда для отделки будут использоваться деревянные доски, то их предварительно покрывают лаком. Кованые изделия сваривают с каркасом ворот.
Особенности установки двери на воротах
Прорисовка схемы
Чтобы входная конструкция гармонично вписалась в окружающий ландшафт, необходимо предварительно сделать чертеж калитки. На нем следует изобразить точные габариты изделия, его внешний вид:
- форму (прямоугольную, арочную, трапециевидную);
- будет ли она сплошной (полностью зашитой профнастилом) или со вставками из других материалов, коваными элементами.
Эта схема позволит рассчитать и закупить все материалы, необходимые для сооружения входной конструкции, гармонично вписать ее в архитектурно-ландшафтный дизайн участка.
Установка столбов
Важный момент в сооружении калитки из профлиста своими руками — крепление опор. От их прочности, качества монтажа зависит ровность и надежность входной конструкции.
Материалом для изготовления стоек может послужить:
- металл. Для этого применяются профтрубы сечением 80х80 мм или их круглые аналоги, толщина стенок которых составляет 4 мм. Они отличаются простотой и легкостью монтажа — изделие всего лишь необходимо углубить в землю;
- кирпич/камень. Их чаще всего сооружают в том случае, если ограда участка выполнена из данных материалов. Кладка при этом осуществляется в 1,5 кирпича, а поскольку данные столбы довольно увесистые, то требуют заливки фундамента.
Учтите: металлические опоры обойдутся дешевле каменных/кирпичных. Они проще и легче в монтаже. Установки каменных/металлических столбов занимает много времени. Кроме того, конструкцию придется дополнительно укреплять металлической трубой, поскольку сама по себе кладка не обладает необходимой стойкостью к нагрузкам.
Чтобы калитка из профиля была надежной и не просела со временем необходимо правильно установить опоры. В каменистой почве их углубляют в землю на 0,7 м, в глинистой — ниже уровня ее промерзания, на 1,2 м.
Установка опор осуществляется в такой последовательности:
- Выкапывают ямы необходимой глубины.
- Их дно утрамбовывают слоем щебня.
- Устанавливают столбы, выравнивая их по уровню.
- Заливают стойки бетонной смесью.
Помните: бетон набирает прочность постепенно, поэтому от его заливки до навешивания калитки из профлиста должно пройти 6-10 дней.
Изготовление рамы
Как сделать калитку из профнастила? Сначала сооружают ее каркас. Применяются для этого профильные трубы сечением 40х40/60х30 мм. Их очищают от ржавчины, нарезают детали необходимых размеров, формируя окончания под углом 45° для удобства сборки конструкции.
Заготовки соединяют сварочными швами. Если полотно изделия будет габаритным, рекомендуется сделать 1-2 горизонтальные поперечины. После остывания сварочных швов их защищают.
Установка изделия
Калитка из металлопрофиля своими руками еще не завершена, но ее уже можно зафиксировать на столбах. Предварительно на опорах намечают места крепления петель и приваривают их.
Каркас двери размещают в проеме, поднимая на нужную высоту при помощи подкладных брусков. Производят его приварку. После проверки конструкции на открывания/закрывание, точечные швы заменяют сплошными. Стыки зачищают, грунтуют и покрывают краской.
Обшивка конструкции
В каркасе изделия следует закрепить профлист. Это действие осуществляется без сварки, а при помощи саморезов. Фиксация листа осуществляется через каждую волну.
Чтобы у вас получилась красивая калитка из профнастила, ее можно дополнительно декорировать. Для этого используются специальные кованые заготовки. Их раскладывают на полотне, формируя определенный узор, а затем прихватывают сваркой.
Рекомендация: если позволяют средства, изготовление двери из профлиста с ковкой лучше заказать у мастера. Он сможет украсить ее оригинальными авторскими элементами тонкой работы, которые невозможно изготовить заводским способом.
Изготовление калитки из профнастила приближается к завершению, остается только оснастить конструкцию замком и ручкой. Их устанавливают за 0,9 м от нижнего края изделия. Сначала намечают месторасположение замка и ручки. Под них болгаркой вырезают отверстия в полотне калитки, придавая им нужную форму при помощи напильника.
Затем делают отверстия для крепежных винтов. Место, где будет установлен замок, защищают, грунтуют и красят. После высыхания покрытия, проводят монтаж затвора, калитку занавешивают в проеме.
Намечают месторасположение ответной части замка в столбе и вырезают отверстие под нее. Дополнительно конструкцию можно оснастить защелкой.
