Какую мансардную крышу для дома выбрать? Двухскатную или четырехскатную своими руками: Обзор : Пошагово

Основные понятия и термины

Планируя монтаж двускатной крыши, не стоит торопиться с закупкой материалов и засучив рукава погружаться в работу. Прежде всего нужно разобраться в проектной терминологии и определить, какой именно вариант двускатной крыши подойдет в данном случае.

Мауэрлат – монтируемый по периметру наружной несущей стены брус, который играет роль опоры для стропильных ног. При минимальном сечении 100 * 100 мм такой брус может быть цельным или наборным из двух элементов с меньшим сечением.

Стропильная нога – балка, которая снизу опирается на мауэрлат и, наклоняясь, вверху соединяется с еще одной, образуя конек. Наличие двух соединенных между собой балок и характеризует двускатную систему крыши. Толщина стропильной ноги должна составлять минимально 50 мм, а ширина – не меньше 150 мм.

Ферма – треугольник, установленный в месте соединения двух стропильных ног. Размер шага при монтаже двускатной крыши будет зависеть от массы кровельного пирога и рассчитывается с учетом снеговой и ветровой нагрузки на конкретной территории.

Конек(или коньковый прогон) представляет собой верхнюю линию, соединяющую стропильные ноги и две плоскости кровли.

Кобылки – свисающие над наружной несущей стеной края стропильных ног. На наружную сторону свесов прибиваются лобовые доски, которые впоследствии станут опорой при монтаже сливных кровельных желобов.

Стойки– вертикальные брусья, подпирающие стропильную конструкцию. Если дом небольшой, достаточно установить стойку только по центру, где она будет подпирать конек. Если же постройка имеет значительную площадь или жилой чердак, понадобятся также и промежуточные стойки.

Подкосы необходимы для придания дополнительной устойчивости стропильным фермам. Это маленькие балки, которые устанавливаются под небольшим скосом.

Затяжка– также называется «схватка» или «ригель» и нужна для стягивания двух смежных стропильных ног.

Лежень чем-то напоминает мауэрлат, с тем лишь отличием, что его монтаж осуществляется над внутренней несущей стеной или несколькими внутренними стенами.

Обрешетка – бывает сплошная или с зазорами (зависимо от массы и конструкции кровельного пирога) и представляет собой перпендикулярно набитые доски над стропилами.

Прогон– практически то же, что и коньковой брус, но монтируется по всей плоскости кровли, укрепляя фермы и дополнительно подпирая стропила.

Как сделать расчет кровли

Для того, чтобы сделать расчет количества кровельного материала, утеплителя, гидро- и пароизоляционной пленки следует прежде всего определить площадь будущей кровли. Особенно сложно выполнить необходимые расчеты в том случае, если кровля ломаная и имеет сложную конфигурацию. При этом рисуется схема мансардной крыши и разбивается на простые геометрические фигуры. Далее вычисляется площадь каждой фигуры. Полученные результаты складываются.

Площадь треугольника вычисляется по формуле S=(bxh)/2, где b – длина основания треугольника, h – его высота. Формула расчета площади трапеции – S=((a+b)/2)xh, где a и b – основания трапеции, h – ее высота. Формула круга – S= пxr2, где r – радиус круга. Число п=3,14

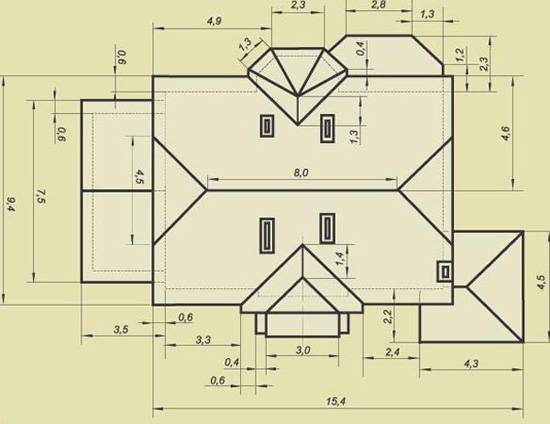

Мансардная крыша. Чертежи позволяют без проблем рассчитать площадь кровли

Как рассчитать угол наклона скатов крыши частного дома? Для этого необходимо учитывать следующие факторы:

1. Используемый кровельный материал. Производители всегда указывают какой минимальный и максимальный угол наклона допустим для того или иного его вида;
2. Климатические условия. Мансардная крыша своими руками устраивается с учетом того, в каком регионе расположено здание. Чем круче угол наклона, тем большую нагрузку на кровлю будет оказывать ветер. Но при этом нагрузка от снега и льда на кровельный пирог и стропила будет меньше;
3. Назначение постройки. Конструкция мансардной крыши в нашем случае должна разрабатываться с учетом того, что в последующем это будет жилое помещение. Поэтому рекомендуется выбирать такой угол, чтобы высота от балки перекрытия до верхней точки кровли была не менее 2,5 м с учетом толщины теплоизолятора и обшивки.

Расчет стропильной системы мансардного этажа (шаг, сечение брусьев, наличие ригелей и т.д) выполняется с учетом максимально допустимого прогиба стропил по длине. При этом должны быть соблюдены нормативы СНиП.

Строительство мансарды. Технология

Достаточно часто архитекторы, проектируя крышу, упускают из виду существенные погрешности в вентиляции и изоляции. Эти ошибки чреваты тем, что на кровле появляется плесень, грибок и, вообще, она начинает протекать уже буквально через два года. Это происходит потому что, нарушается технология строительства мансарды. Из-за того, что мансарда сильно прижата к стене внутри помещения, очень трудно добиться хорошего теплообмена. Вся конструкция мансарды должна включать в себя хорошую вентиляцию, теплоизоляцию, а также стропильную конструкцию, которая будет выполнена из обработанной огнезащитными средствами древесины.

Толщина теплоизоляции должна быть не менее 20см, так как климат в наших краях зимой достаточно холодный, а в летний период достаточно жарко. Основные минусы конструкции мансарды заключаются в том, что зимой теряется очень много тепла, а летом в мансарде очень жарко. Правильная теплоизоляция способна в полной мере решить эту проблему, она будет удерживать тепло внутри в зимний период, а также не будет допускать большое количество тепла в сильную жару летом.

Также необходимо как следует обустроить вентиляцию крыши. В летний период при достаточно высокой температуре, крыша имеет свойство сильно нагреваться, этот процесс значительно повышает температуру внутри мансарды. Правильно уложенная вентиляция гарантирует комфортное проживание в помещении, а также защитит кровлю от разрушений в зимний период. Звукоизоляция же необходима для того, чтобы снизить уровень шума внутри мансарды, когда на улице идет град, дождь или сильные порывы ветра.

Важно! Выполнять укладку любого вида изоляции предпочтительно в паре с человеком, имеющим опыт в этом деле

Достоинства и недостатки мансардной крыши

К достоинствам мансардных крыш относят:

• дополнительное помещение. Как мы уже рассмотрели выше, главным достоинством мансарды является дополнительная обширная комната, которую вы можете оборудовать как угодно под ваш вкус;
• умеренные финансовые затраты. Вторым фактором такого этажа являются относительно небольшие затраты на его постройку. Действительно возведение мансарды обойдется Вам намного дешевле, чем пристройка к дому дополнительных комнат за счет общего расширения площади дома;
• вид из окна. Красивый вид из окна мансарды никого не оставит равнодушным, так как вид на окружающий мир с высоты — это всегда красиво.

К недостаткам мансардного этажа можно разве что, причислить необходимость в дополнительном его обогреве. На видео можно наглядно увидеть процесс строительства:

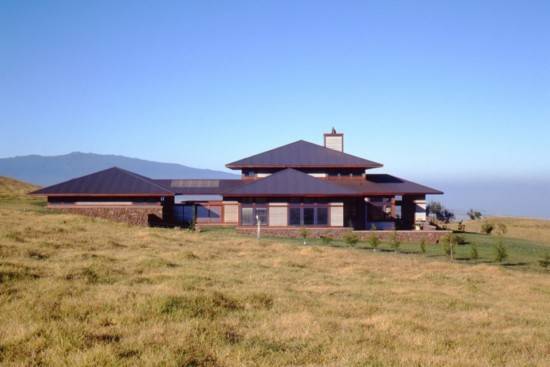

Четырехскатная крыша

Не менее популярной в последнее время является и четырехскатная крыша, которая от первого вида отличается наличием четырех скатов разной формы. Два ската такой кровли имеют треугольную форму, а два трапециевидную. Такая кровля не требует обустройства фронтонов. А для освещения чердачного помещения могут использоваться окна, устанавливающиеся непосредственно на ее скатах.

Такой тип крыши может еще называться вальмовым. В этом случае вальма – это треугольные скаты. В том случае, если кровля состоит из четырех одинаковых скатов, соединенных в верхней точке, то такой тип называется шатровым. Такие кровли, как нельзя лучше подходят для областей, характеризующихся мягким климатом.

Такая кровля очень практична, так как в том случае, если позволяют размеры чердачного пространства, может быть обустроена мансарда либо полноценное помещение для хозяйственных целей.

Это тоже нужно почитать:

Особенности конструкционного устройства мансардных крыш

Стропильную систему для таких кровель собирают из стропил и стоек. Их подрезают под определенным углом в местах, где происходит излом скатов. Основная сложность обустройства мансардных кровель заключается в точном определении угла наклона их верхней части. А для этого необходимо правильно рассчитать предполагаемую величину нагрузки на кровельную конструкцию с учетом высоты потолка мансардного помещения.

Очень важный момент: вся крыша вместе с чердачным пространством и стропильной системой должна получиться максимально легкой. Для чего это нужно? Дело в том, что жилое мансардное помещение нужно еще теплоизолировать, сделать в нем отделку, там будет установлена мебель, по его напольному покрытию будут передвигаться люди. Бывает также асимметричная двухскатная крыша с разными скатами по длине, которая смотрится очень оригинально.

Кроме этого, при расчете нагрузок на фундамент следует принимать во внимание, что на современные мансарды обычно оснащают инженерными коммуникациями – системой теплоснабжения, вентиляции, освещением и т.д. Поэтому и требуется, чтобы крыша получилась легкой и одновременно прочной

Когда обустраивается двускатная мансардная кровля, систему стропил для нее сооружают по технологии висячей конструкции. Эти стропила не имеют средних опор, и по этой причине под крышей образуется единое пространство. Систему висячих стропил также принято называть беспрогонной конструкцией. Ее элементы опираются друг на друга и на несущие стены.

Площадь помещения под ломанной двускатной крышей всегда больше, по этой причине стропильные фермы при величине пролета более 6 метров подпирают дополнительно на прогоны стойками и подкосами. Это необходимо, чтобы нижние части ног стропил не превышали 4,5 метра.

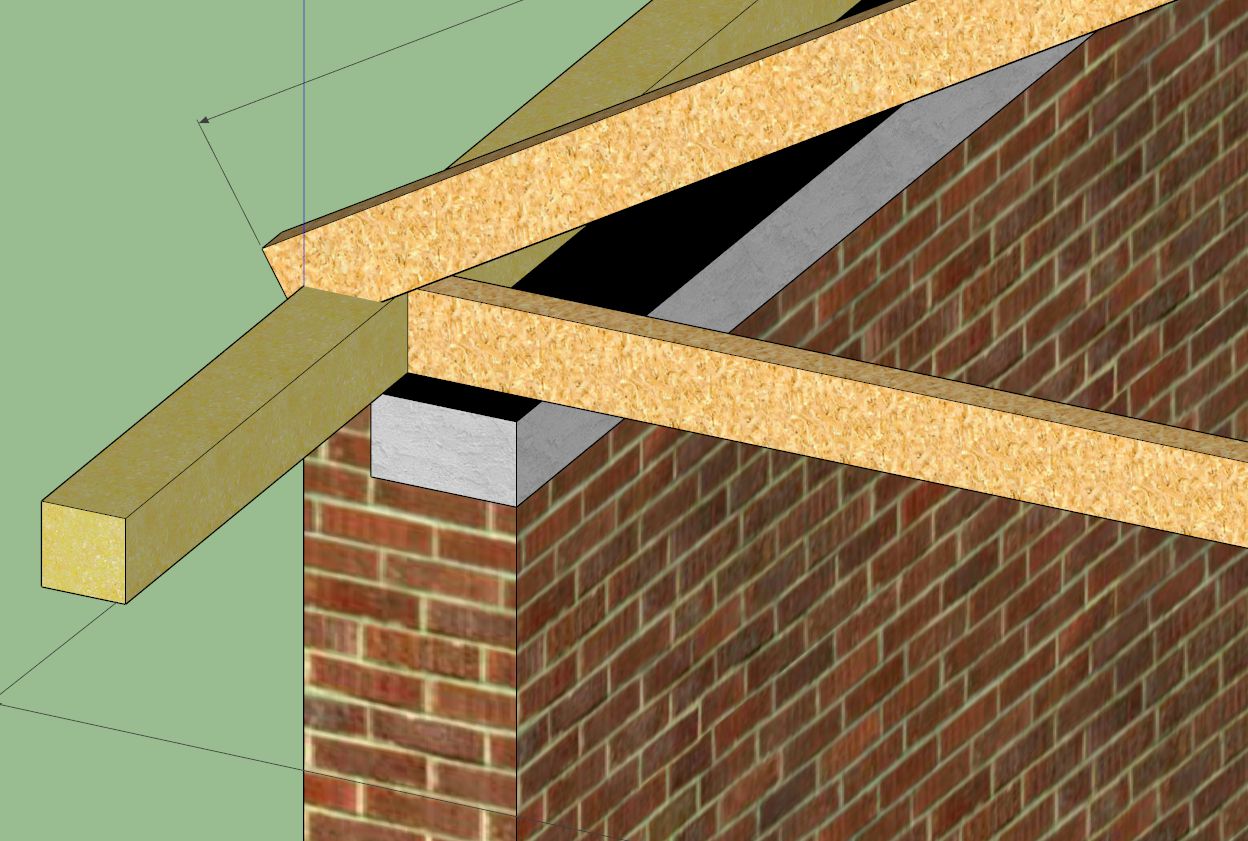

Обустраиваем мауэрлат

Мауэрлат – основание для конструкции крыши, которую планируется строить. На него выкладываются стропила, затем утеплитель и изоляционные материалы, после чего устанавливается непосредственно кровля.

Функции мауэрлата:

• надежное крепление стропильных элементов;
• снижение нагрузки на фундамент;
• простота установки других слоев крыши.

Как рассчитать мансардную крышу, чтобы мауэрлата было достаточно? Его делают из деревянных досок или бруса. Этот материал должен быть прочным. Лучше выбирать дуб, но можно подобрать в магазине и другой элемент. Заменять самодельным деревом, выпиленным в домашних условиях, не рекомендуется – все этапы обработки для увеличения надежности и прочности в домашних условиях не осуществить.

Чтобы закрепить материал, нужны шпильки из металла или прочная проволока. Если дом состоит из бетонных блоков, то пригодятся шпильки. Они вбиваются в бетонную полость. Проволокой крепится материал к кирпичу. Но на такую работу будет затрачено больше времени. Причина – необходимость внедрить крепеж в кладку, чтобы достигнуть высокий уровень надежности.

Если крышу обустраивают на этапе строительства дома, то проволоку вставляют между последними кирпичами и по центру одного из кирпичей. Далее ждут, пока цемент полностью высохнет и продолжают работу.

Если монтаж мансардной крыши своими руками производится на деревянные стены, то понадобятся нагели

При этом важно применять рубероид или другой схожий по качествам материал, который позволит достигнуть высокий уровень гидроизоляции и защиты всех деревянных элементов

Как правильно сделать мансардную крышу дома с учетом правил крепления опор? Необходимо учитывать ширину будущей мансарды. Если она соответствует периметру дома, то есть покрывает всю сторону, лучше установить самые толстые балки. Они выкладываются поперек стен и служат опорным элементом. В зависимости от того, сколько получится стропильных пар, подсчитывается количество опор – эти показатели равны.

Фиксировать к стенам балки нужно по тем же правилам, которые действовали при крепеже мауэрлата – проволокой к кирпичу и так далее. На данном этапе нельзя забывать о применении рубероида – он актуален на всех этапах с работой деревянных элементов.

Двухскатная крыша своими руками — выбираем материал:

В первую очередь вы столкнетесь с необходимостью выбора кровельного материала. На рынке представлено множество предложений, среди которых легко растеряться:

• металлочерепица – получила популярность ввиду доступной стоимости, прочности и долговечности. В основе лежит оцинкованный стальной лист, защищенный современным полимерным покрытием, ограждающим его от коррозии, солнечных лучей и иных факторов. Срок службы металлочерепицы достигает нескольких десятков лет, поэтому задаваться вопросом повторного перекрытия крыши придется нескоро. Единственный недостаток – шумность металлических листов, но его легко устранить, сделав шумоизоляцию;
• профнастил — аналогичен предыдущему варианту, принципиальных отличий практически не имеет, представлен широкой палитрой цветов и парой типов профилей;
• ондулин. Экологически безопасен, изготавливается из натуральных компонентов с добавками битума и других связующих. Практичен и надежен, но не переносит слишком большую жару и попадание прямых солнечных лучей, в таких случаях начинает выделять неприятный запах;
• керамическая черепица – при высокой стоимости характеризуется широким перечнем ценных свойств. Устойчива к влаге и ультрафиолету, легко выдерживает жару и морозы, обладает неплохими изоляционными свойствами. Также нельзя упускать эстетичный вид, который считается одним из главных преимуществ керамической черепицы. Единственный нюанс – хрупкость материала, требующая аккуратного обращения с ним.

Декоративное оформление элементов крыши после монтажа

Последний этап завершения экстерьера кровли – устройство торцевой стены, или фронтона двускатной крыши. Это позволит замаскировать пустоты в Л-образной конструкции скатов, которые опираются «ногами» на карниз. В двускатной кровле таких торцов два. Они выполняют важную функцию, являясь остовом для стропил.

Для деревянной постройки достаточно легкой отделки, которая осуществляется после того, как монтаж двускатной крыши и кровельного покрытия полностью завершен. Можно обшить фронтон вагонкой, выполненной из дерева или пластика.

Если выбор сделан в пользу пластика, его лучше прикрепить на фанерный лист, который фиксируется к обрешетке посредством саморезов. Это нужно для термоизоляции подкрышного пространства, ведь пластик сам по себе не способен удерживать тепло.

Панели соединяются между собой специальными замками, которые расположены в кромках по всей длине. Сайдинг может укладываться как по горизонтали, так и по вертикали.

Углы и края оформляются посредством доборных деталей, которые желательно приобретать от того же производителя, что и сама обшивка.

Важно помнить и о необходимости ветрозащитного и гидрозащитного слоя, который крепится на обрешетку под декоративную обшивку

Выбор кровельного материала

При подборе материала учитывают:

Срок службы покрытия кровли

Цену за погонный метр и сложность монтажа

Защиту чердака от перепадов температуры или посторонних шумов

Стойкость к внешним климатическим воздействиям, определяющая срок службы кровли

Металлочерепица

Черепица выполнена из стального оцинкованного листа, покрытого слоем лака для получения требуемого оттенка.

Металлочерепица отличается небольшим удельным весом.

Мне нравится7Не нравится3

Отличается повышенной механической прочностью и небольшим удельным весом, для монтажа не требуется специальная подготовка обрешетки. Недостатками металлической черепицы являются повышенная теплопроводность и плохая защита чердака от посторонних шумов (например, от звуков при падении капель дождя).

Мягкая кровля

К бюджетным кровельным материалам относят эластичную черепицу и рулонное покрытие. Для изготовления используют стекловолокно с пропиткой битумной мастикой и последующим нанесением минеральной декоративной крошки. Эластичные панели упрощают монтаж, покрытие не пропускает посторонние звуки и не требует частого ухода.

Мне нравится7Не нравится3

Композитная черепица

Покрытие изготовлено из стального листа с покрытием на основе алюминия с цинком и добавлением кремния. Материал отличается повышенной стойкостью к коррозии, срок службы доходит до 100 лет. Композитная черепица может иметь разные цвета, монтаж не требует использования специального инструмента. Недостатком материала является повышенная цена, которая окупается долговечностью.

Композитная черепица имеет повышенную стойкость к коррозии.

Мне нравится7Не нравится3

Профнастил

Металлический лист с полимерным покрытием используется при строительстве заборов или бюджетных крыш. Панели выдерживают перепады температур и имеют высокую механическую прочность. Для крепления применяют винты с резиновой шайбой, постепенно теряющей эластичность и пропускающей воду.

Мне нравится7Не нравится3

Ондулин

Материал представляет собой шифер из прессованной целлюлозы с пропиткой полимерной или битумной мастикой. Добавление пигмента позволяет получать разные цвета покрытия, которое имеет небольшой удельный вес.

Ондулин при падении температуры становится хрупким.

Мне нравится7Не нравится3

Фальцевая кровля

Материал изготовлен из стального листа с антикоррозионным покрытием (например, оцинковкой или полимерами). При укладке боковые кромки соединяют фальцем, обеспечивающим герметичность стыка. Для крепления не требуется сверлить отверстия и забивать гвозди, полосы отделки удерживаются на обрешетке специальными зажимами.

Мне нравится7Не нравится3

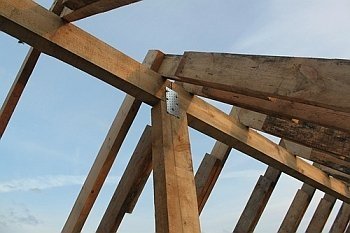

Установка стропильных ног

Строительство своими руками ломаной кровли предполагает использование двух видов стропильных ног. Нижние стропила располагаются под очень острым углом, соединяя стойки с мауэрлатом или концами вынесенных поперечных опор. Верхняя двухскатная стропильная конструкция монтируется на арочную систему.

Перед монтажом нижних стропильных ног необходимо тщательно разметить на мауэрлате место их установки. Первыми монтируются крайние к фронтону стропила. Подрезка стропильных ног выполняется таким образом, чтобы срез верхнего края доски прилегал под требуемым углом к стойке, а нижний срез упирался в мауэрлат или вынесенную опору. Если по проекту мансардная кровля выполняется со свесами скатов, в нижней части стропильной ноги выполняется вырез специальной формы: горизонтальной частью выреза стропило опирается на опору. Крепится стропило гвоздями или скобами. Соединения ног с мауэрлатом или вынесенной опорой дополнительно рекомендуется укреплять обожженной проволокой диаметром 3-4 мм. По аналогичной схеме устанавливаются все нижние стропила.

Если строим дом, длина которого превышает 8 метров, рекомендуется установка стропильной системы с коньковым брусом. Такое устройство позволяет равномерно распределить нагрузку на весь каркас. В этом случае по центру фронтонов устанавливаются стойки, вертикальность которых проверяется отвесом, на них строго горизонтально монтируется коньковый брус

Важно правильно определить высоту расположения конька, так как от этого напрямую зависит угол наклона верхних стропил. Стропильные ноги упираются верхними срезанными торцами в коньковый брус, нижними — в опорную арочную конструкцию

Верхние стропила мансардной кровли могут представлять собой Л-образную конструкцию. Стропильные ноги между собой могут соединяться встык с использованием деревянной или металлической крепежной накладки, либо способом врубки в полдерева, с использованием болтового соединения. Рекомендуется по месту подогнать первую пару стропил, которая затем демонтируется и используется в качестве шаблона. Подготовленные фермы устанавливаются в стандартном порядке – сначала крайние, затем остальные с постоянной нивелировкой.

На последнем этапе создания кровельной конструкции своими руками выполняется монтаж обрешетки, укладка гидроизоляции, создание вентиляционного просвета, монтаж кровельного покрытия. Изнутри крепится теплоизоляция и пароизоляция, крепится обшивка. На видео можно подробно ознакомиться с технологией работ.

Делаем опорную конструкцию

Опоры выкладываются идеально ровно к оси строения. Сначала нужно установить арки в виде буквы П на фронтонах. Изготавливаются эти конструкции с помощью двух частей и перемычки. Материал из дерева для производства данного элемента должен соответствовать толщине других частей системы (соответствует сечению опоры – минимальный показатель, но можно взять и шире).

Мансардная крыша своими руками пошагово предполагает последующую установку стоек по отвесу, но не в горизонтальном и не в наклоненном состоянии – идеально прямо. Для этого нужно брать уровень и проверять правильность. Перемычка монтируется напротив, в горизонтальном положении. Перед креплением таковой и после ее установки с помощью уровня осуществляют проверку.

Чтобы осуществить монтаж арок идеально ровно, для упрощения процесса и понимания, как делают мансардную крышу с высокой точностью, нужно взять обычный шнур и завязать его по периметру крыши. По шнуру ориентируются во время монтажа элементов. Предварительно ровность шнура проверяется уровнем.

Все стропила должны надежно закрепляться к выделенным под них стойкам. Осуществлять монтаж П-стоек нужно скобами из металла, шипами, гвоздями. Также лучше монтировать раскосы, но это не обязательно. Актуальность монтажа раскосов обусловлена сложными погодными условиями региона – если зимой выпадает много снега и частыми являются сильные ветра, тогда они необходимы.

Вверху арки должны быть соединены между собой перемычками в горизонтальном положении.

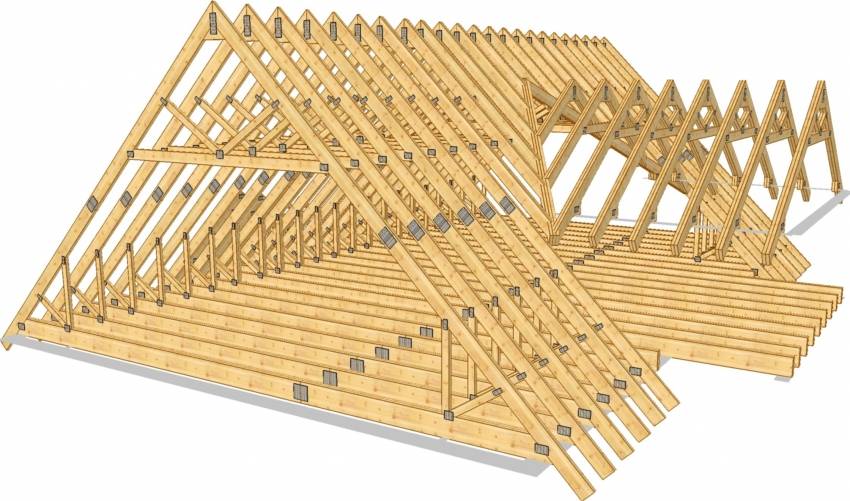

Стропильная система мансардной крыши: особенности конструкции

Перед возведением мансарды необходим хороший проект. Внешний вид будущей кровли должен гармонировать с общим видом здания. Существует несколько разновидностей конструкции стропильного каркаса, которые зависят от типа кровли, шага стропил и варианта мансардной крыши. Остановив свой выбор на конкретной конфигурации, следует точно знать, из каких конструктивных элементов состоит стропильная система. Она является опорным скелетом кровли, и выдерживает не только ее вес, но и воздействие атмосферных осадков.

Стропильная система мансардной крыши имеет свои особенности конфигурации, которые важно учитывать при планировании и строительстве

Правильный монтаж стропильной системы обеспечивает ее надежность, функциональность и долговечность.

При создании проекта мансардной крыши следует:

• выполнить правильный расчет нагрузки на опорные несущие стены и фундамент, не допуская ее превышения;
• подобрать качественную теплоизоляцию, чтобы избежать неравномерного обогрева помещения;
• выбрать хорошую звукоизоляцию благодаря правильно подобранному кровельному материалу;
• подобрать хорошую гидроизоляцию;
• выбрать легкие по весу облицовочные материалы для отделки мансардного помещения.

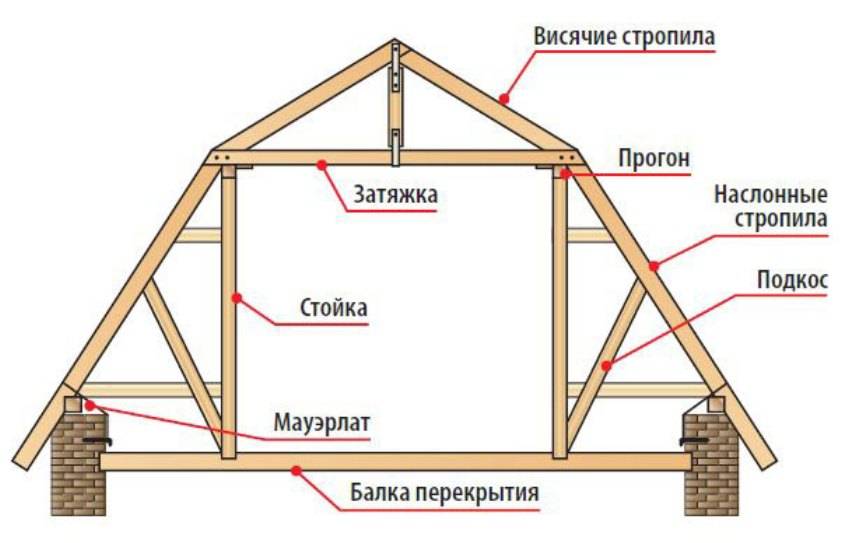

Схемы мансардной крыши

Стропильная система может иметь наклонную или висячую конструкцию. В висячих конструкциях стропила опираются на мауэрлат и коньковый прогон. Для распределения нагрузки на стропила устанавливаются нижние и верхние затяжки. Когда длина ската более 4 м, для предотвращения провисания в нижней части конструкции стропильные ноги подпираются при помощи стоек и подкосов. Главным достоинством такой конструкции является то, что все ее элементы размещаются в неиспользуемых местах мансарды, что создает больше свободного пространства.

Правильный и точный расчет мансардной крыши позволяет получить надёжную и долговечную конструкцию

Наклонная конструкция используется в домах, где посередине здания располагается несущая перегородка, на которую опираются строительные ноги. На внутреннюю несущую конструкцию настилается лежень, который играет роль мауэрлата, и на него монтируются стойки, удерживающие коньковый прогон. Данная система используется для больших площадей мансардной крыши частного дома, устройство которой можно увидеть на фото. Здесь можно использовать кровельные материалы с большим весом, такие как шифер или керамическая черепица.

Существуют проекты мансардных крыш частных домов, где используется оба варианта стропильных систем. Для освобождения свободного пространства элементы каркаса можно сместить в одну из сторон, где они будут использоваться в качестве основы для отделки стен, а ригель подойдет для облицовки потолка. В некоторых архитектурных стилях балки и стойки могут быть использованы в роли элементов декора.

Для обустройства большого карнизного свеса, мансардная крыша выполняется с упором за пределы несущих стен. Здесь не устанавливается мауэрлат. Система монтируется с использованием балок. Обязательно устанавливается подкос, специальные стойки врезаются в балки перекрытия, а стропила закрепляются, используя надежное анкерное соединение и проволочные скрутки.

Схема стропильной системы мансардной крыши

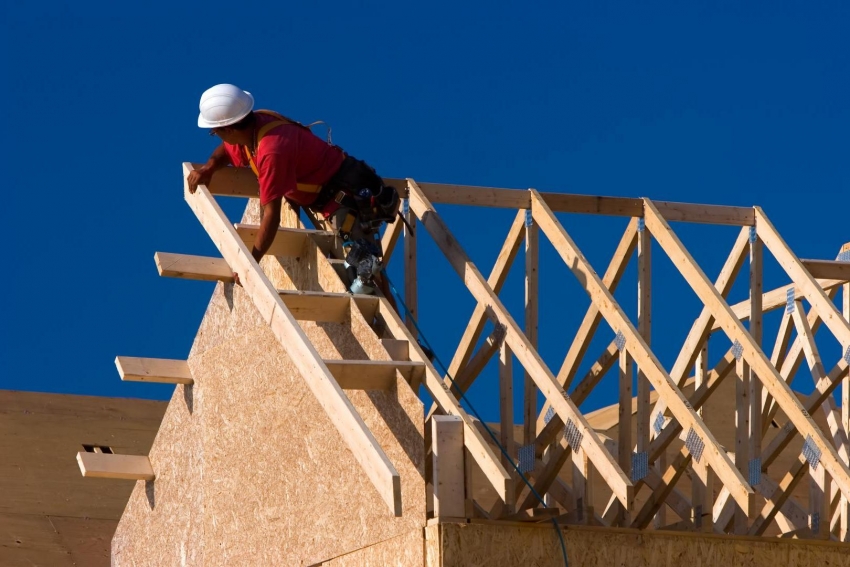

Этапы сооружения стропильной системы

Важным этапом сооружения мансарды является соблюдение всех правил и норм строительства

Это особенно важно для деревянного дома

Итак, первым этапом после возведения стен, является устройство подстропильных брёвен или балок. Они будут нести нагрузку от крыши, поэтому расчёт их сечения проводится в зависимости от сечения материала. Минимальный размер балок – 100 на 100 мм.

К ним, с помощью профилированных уголков, крепятся вертикальные стропила, которые также укрепляем раскосами. На вертикальные стропила укладываются и закрепляются горизонтальные балки. Количество горизонтальных балок соответствует количеству вертикальных.

Далее, к вертикальным опорам крепятся элементы стропильной системы – наклонные балки и ноги. Все элементы усиливаются растяжками и скосами. Креплением служат профильные металлические пластины. В некоторых случаях их можно заменить деревянными брусками.

Если в будущей крыше предусмотрены мансардные окна, следует позаботиться о месте их установки. Если они будут стоять вертикально, необходимо соорудить под них дополнительные части стропильной системы.

Последним этапом сооружения стропильной системы является набивка подкровельного каркаса — обрешётки. Тип и шаг обрешётки выбирают, исходи из вида используемой кровли для крыши. Если это шифер, металлочерепица или ондулин, то шаг доски делают в диапазоне 20-50 сантиметров. Если это битумная черепица, то вместо подкровельного каркаса стелют сплошной настил из листов OSB.

Процесс изготовления лестницы на мансарду — пошагово

Этап первый — разметка, монтаж переходной площадки

Лестница будет двухмаршевой, с перпендикулярным расположением маршей и промежуточной переходной площадкой между ними.

Так как марши будут опираться на эту площадку, без ее готовности начинать точно подгонять, размечать, изготавливать тетивы и монтировать ступени – не получится. Значит, первым этапом и предстоит соорудить надежную площадку с настилом.

Все картинки в таблице (здесь и далее) – «кликабельные», то есть увеличиваются при клике мышкой.

Этап третий – сборка нижнего марша лестницы

Этот этап начинается с подготовки деталей ступеней – проступей и подступенков .

• Во-первых, все заготовки нарезаются в один размер. Это – промеренная ранее ширина марша (расстояние между тетивами «в свету») плюс глубина пазов с каждой из сторон, то есть еще плюс 50 мм.
• Во-вторых, на досках, идущих для изготовления проступей, снимается закруглённая фаска – это следует лестницу более аккуратной, а главное – снизит риск получения серьезной травмы при случайном падении.

Далее, тетивы параллельно укладываются на ровную поверхность лицевой стороной вниз, с нужным расстоянием между ними, то есть по ширине марша. Можно приступать к монтажу ступеней.

Этап четвертый – обшивка вырезанного проема в чердачном перекрытии

Как уже говорилось выше, в чердачном перекрытии предстоит дополнительно вырезать проем под нижний марш лестницы, с таким расчетом , чтобы от ступеней до потолочной поверхности было не менее 2000 мм. Кроме того, на этом этапе необходимо и облагородить торцы уже ранее оставленного проема для верхнего марша. И только после этого можно будет перейти к монтажу самого верхнего марша.

Этап пятый – монтаж верхнего марша лестницы

Многие операции этого этапа работ – очень схожи с монтажом нижнего короткого марша. Однако, есть и важные нюансы, касающиеся проведения разметки, точной подгонки тетив по месту и проведения сборки.

После сборки конструкции марша, его окончательно крепят саморезами к площадке и к обшивке проема в перекрытии.

По сути, лестница уже готова. Но остаются нерешенными вопросы безопасности ее эксплуатации. Поэтом следующий этап работ – это монтаж ограждающих конструкций.

Этап шестой — установка ограждений маршей лестницы и проема в перекрытии

А для тех, кто хочет реализовать более простой вариант, модно передположить приобрести в магазине готовый комплект деталей деревянной лестницы и произвести ее сборку по предлагаемой инструкции. Пример тому – в размещённом ниже видеосюжете.

Виды стропильных систем

Приступая к конструированию стропильной системы для мансардной крыши, обращают внимание на планировку дома. Исходя из видов опор, выбирают подходящий вариант устройства:. Схема видов стропильных систем мансардной крыши

Схема видов стропильных систем мансардной крыши

1. Наслонная. Такой тип стропильного каркаса походит для домов, в которых посредине проходит несущая перегородка. Тогда вес конструкции кровли распределяют между ней и внешними стенами сооружения. Это необременительный и рациональный способ организации каркаса, но он подходит, если расстояние между наружными стенами и внутренней опорой не превышает 7 м.
2. Висячая. Этот тип применяют тогда, кода внутри нет несущих перегородок или колонн, которые используют, чтобы перенести на них вес крыши. Висячие стропила опираются на мауэрлат и коньковый прогон. Для крыш площади до 50 кв. м, с маленьким весом крыши применяют простейшую конфигурацию, состоящую из стропильных ног и горизонтально расположенной затяжки. Чтобы перекрыть сооружение крупного размера, эту конструкцию укрепляют стойками, схватками, подкосами. Эти элементы повышают устойчивость крыши, но «съедают» полезную площадь мансарды. Допустимое расстояние между стенами сооружения для висячих стропил составляет 14 м.
3. Комбинированная. Смешанный тип стропильной системы используют, когда в доме вместо несущей перегородки посередине устанавливаются опорные колонны. Получается, что часть стропил можно облокотить на колонны, а остальные смонтировать как висячие. Этот способ довольно часто применяют для обустройства мансардных крыш, так как он позволяет использовать меньше вспомогательных элементов, снижая нагрузку на фундамент и не загромождая подкровельное помещение.

Сравнение

Теперь подведем итоги и сравним две эти крышные системы по базовым показателям:

1. Устойчивость к атмосферным воздействиям. Лучшей в плане стойкости к ветровым и снеговым нагрузкам считается 4-х скатная крыша. Она более прочная и с легкостью выдерживает экстремальные нагрузки. Но ее большая теплоотдача не позволяет применять эти системы в северных широтах без дополнительного утепления.
2. Дизайн. Двускатные конструкции чаше украшают мансардными и слуховыми окнами, флюгерами и наличниками, балконами и окнами во фронтоне. Можно сказать, это классика архитектуры частных домов. А вот 4-х скатные системы делают более лаконичными, поскольку обилие деталей и элементов на них смотрится нелепо. Четырехскатные конструкции – эталон европейской лаконичности. Такой дом смотрится более солидно и респектабельно, его проще продать. Однако многоскатные щипцовые крыши могут составить ему неплохую конкуренцию.
3. Нюансы проектирования. Если вы решили заказать дом под ключ, то стоит остановиться на шатровой или вальмовой крыше, поскольку именно они являются индикатором сбалансированности проекта и требуют разумно организованной придомовой территории. Двускатные крыши больше подходят для регионов с обилием осадков, поскольку только они обеспечивают защиту пространства перед домом от снега и воды.
4. Финансы. Расходы на кладку стен в домах с четырехскатной крышей будут меньше, но затраты на крышные конструкции увеличиваются. Именно поэтому утверждение, что 2-х скатная система обойдется дешевле, ошибочно, если учитывать общую сметную стоимость жилого дома.

Также стоит помнить, что вес от крыши в четырехскатной системе распределяется более равномерно, но при строительстве и проектировании потребуется нанимать профессиональных мастеров. У двускатных крыш расход кровельного материала меньше из-за небольшого количества отходов, чего нельзя сказать о четырехскатной разновидности.
