Схема обрешётки
Прежде чем монтировать обрешётку, нужно определиться с её типом — сплошная набивка или разреженная.
Сплошная обрешётка под металлочерепицу делается только в самых ответственных местах: на коньке, ендовах и примыканиях
При монтаже сплошной обрешётки пиломатериалы укладывают почти вплотную, оставляя вентиляционный зазор до 2 см. Решетчатый настил немного сложнее, но используется чаще, поскольку его устройство снижает расход дерева и облегчает конструкцию кровли. Что же касается шага обрешётки, то, как уже написано выше, он должен равняться длине волны. Многие производители указывают необходимый шаг в инструкции к металлочерепице.
Нередко доски продают уже в обработанном виде. Но если нет, тогда придётся делать пропитку самому. Это резко увеличит срок службы древесины.
- Монтаж обрешётки начинают с укладки гидроизолятора на стропила. Делают небольшое провисание и фиксируют контробрешёткой.
- Обрешётку закрепляют гвоздями длиной в 2 раза больше толщины доски. Забивать их стараются как можно ближе к оси контррейки.
- В местах примыканий, по периметру мансардных и слуховых окон, возле труб монтируют сплошную обрешётку шириной 15–20 см и собственную стропильную систему, к которой крепят доски (брусья).
- На стыке скатов в зоне прохождения ендовы десятисантиметровый сплошной настил обрешётки укладывают вдоль всего ската с вентзазорами 2 см.
Особое внимание стоит уделить первому ряду обрешётки (карнизный ряд) поскольку именно по нему впоследствии выравнивают все листы металлочерепицы. Толщина доски этого ряда, как уже отмечалось выше, должна быть больше всех прочих реек как минимум на 10 мм, что сгладит перепад опорных точек металлочерепичных листов. Правильное устройство карнизных узлов имеет огромное значения для ровной укладки листов металлочерепицы и организации нормального водостока
Правильное устройство карнизных узлов имеет огромное значения для ровной укладки листов металлочерепицы и организации нормального водостока
К тому же размер шага между первым (карнизным) и вторым рядом всегда меньше на 50–70 мм по сравнению с прочими. Отмеряют его от кромки лобовой доски до центра следующей. Этот показатель зависит от угла наклона крыши, выступов за пределы стены и диаметра водосточных труб и желобов. Шаг между рядами обрешётки рассчитывают максимально точно или же делают его по рекомендации производителя металлочерепицы.
Видео: монтаж обрешётки под металлочерепицу
Обрешётка под металлочерепицу.
Набитая не по правилам обрешётка под металлочерепицу повлечёт за собой многие дефекты кровли:
- вода будет переливаться через жёлоб, если выступ больше положенного, или, наоборот, проходить между жёлобом и лобовой планкой, когда выступ меньше;
- нарушится стыковка листов вплоть до невозможности соединить соседние элементы;
- ослабится крепление металлочерепичных листов или фрагментов к обрешётке;
- трудно будет установить и закрепить торцевые и фронтонные планки;
- циркуляция воздуха в подкровельном пространстве будет неполной, если не выдержаны размеры зазоров, что станет причиной намокания утеплителя, появления плесени и грибка.
Монтаж фанеры на крышу под мягкую черепицу, как укладывать и как выбрать

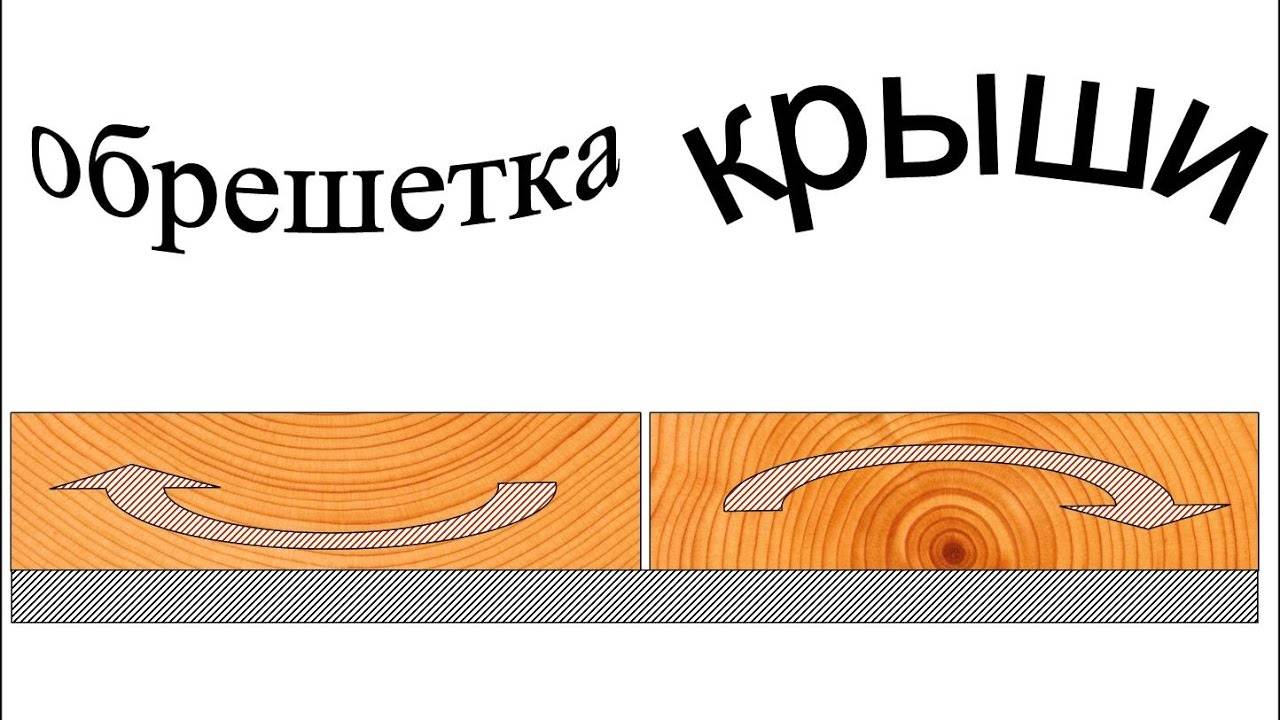

Правильная обрешетка крыши. Доски обрешетки крыши.
Ремонт кровли монтаж обрешетки
На каких крышах контробрешетка не нужна
Современный подход к экономичному дому требует использования утепленных крыш.
А в них без контробрешетки не обойтись.
Но строятся на загородных участках постройки бытового назначения.
Это может быть гараж, сарай и прочее.
В них обычно возводятся неутепленные кровли, под которыми устраивают чердачные помещения для хранения разного домашнего скарба или садового инструмента.
На таких крышах обрешетку устанавливать необязательно.
Нередко вдруг приходит идея использовать чердак для других нужд.
И хозяин начинает искать способы утепления чердачного помещения.
Вот тогда-то он и вспомнит, что зря не сделал контробрешетку.
Поэтому перед тем как начинать возводить не утепленные кровли, постарайтесь все предугадать заранее, сопоставьте свои планы на будущее.
И последнее.
Материалы для контробрешетки.
Обычно для этого используется брус, изготовленный из мягких пород древесины.
Негативного воздействия эта конструкция чувствовать не будет, потому что надежно защищена кровельным материалом.
Видео о монтаже контробрешетки.
Так что требования к ее качеству не самые жесткие.
Что еще почитать по теме?
Как рассчитать шаг обрешетки треугольного ската
- Для монтажа одного или нескольких сегментов черепицы на верхнем ряду треугольного ската, отрезают кусок обрешетки 12-14 см длиной.
- Крепят его при помощи саморезов либо оцинкованных гвоздей к контробрешетке в верхнем сегменте ската треугольной формы на расстоянии от точки их пересечения около 5 см. Указанная длина может различаться в зависимости от расположения контробрешеток и угла вальмы.
- Шаг обрешетки рассчитывают таким же образом, как и для ската прямоугольной формы.
Сделав правильный каркас под металлочерепицу, вы обеспечите возможность легкой и комфортной укладки кровельного покрытия.
Сколько стоит обрешётка
Средние цифры стоимости материала в нашем исследовании я рассчитать затруднилась. Слишком много переменных: сечение доски и бруса и их количество зависят от конструкции обрешётки, материала и площади кровли. В сети существует много калькуляторов: при введении всех данных получаем цену. Я рекомендую калькулятор сайта StroyDay — на мой взгляд, он самый взвешенный и полный.
С помощью калькулятора с сайта StroyDay можно рассчитать и разрежённую, и сплошную обрешётку
Точно так же могу лишь привести лишь средние цифры стоимости работ профессиональных мастеров в пересчёте на квадратный метр.
Таблица: стоимость работ по монтажу обрешётки
| Монтаж 1 м2 обрешётки (цена указана за площадь от 100 м2) | Цена, руб |
| Монтаж контробрешётки | 70—90 |
| Монтаж разреженной обрешётки | 80—120 |
| Монтаж сплошной обрешётки из доски | 170—220 |
| Монтаж сплошной обрешётки из щитов на готовом основании | 120—170 |
Монтаж снегозадержателей
Кронштейны снегозадержателей прикручиваются к обрешетке крыши, сквозь металлочерепицу, в основном их прикручивают к плоскости несущей стены.
- Предварительно нужно засверлить отверстие, даже если на шурупе есть наконечник со сверлом. Перед тем как вкручивать шуруп, устанавливаются прокладки из атмосферной резины, она не только не даст конденсату и воде пройти, а так же, сыграет роль, в вибрациях при сильном ветре, и выдержит сильный снегопад.
- Количество кронштейнов на один трёх метровый снегозадержатель составляет 3-4 штуки, прокладки и шурупы должны входить в комплект.
- В отверстия снегозадержателей вставляются трубки, которые так же нужно закрепить между собой болтами, для борьбы со снеговыми лавинами суровых зим.
Устройство кровельного пирога крыши
Кровельный пирог представляет собой специальную конструкцию, защищающую кровлю от различных негативных воздействий, и состоит из следующих элементов:
. Защищает теплоизоляцию от испарений со стороны помещения
. Укладывается из пленки, скрепленной соединительной лентой. Новые технологии данного устройства могут включать фольгированный слой, улучшающий огнеупорные и теплоизоляционные показатели.
. Обычно выполняется с помощью плит из , обработанной специальными пропитками, или с использованием экструдированного пенополистирола. Чтобы защитить теплоизоляционный слой от проникновения влаги, монтаж осуществляется при снижении влажности древесины минимум на 18%.
Вентиляционные зазоры
. Для устройства вентиляции возле конька располагают вентиляционные отверстия и .
. В местах возможного обледенения и скопления снега располагают , подключенные к блоку управления и термодатчику. Данная система отключается и включается автоматически.
. Выбор гидроизоляционного барьера зависит от конкретного кровельного материала
Здесь важно правильно расположить стороны материала: одна направляется к кровле, другая – к утеплителю. Гидробарьеров существует несколько разновидностей
Диффузионные и супердиффузионные мембраны – это пленки с микроотверстиями, задерживающими влагу, но пропускающими пар. Конденсатные пленки применяются вместе с двумя вентиляционными зазорами (влага, попадая на пленку, перемещается в вентиляционный зазор).
Особенности монтажа кровельного пирога зависят от материала для основания крыши.
Кровельный пирог
Способы обустройства
Существует три основных параметра конструкции настила, на который должна делаться установка кровельного покрытия: шаг обрешетки, а также величина сечения ее элементов и материал, применяемый для ее обустройства. Однако, есть еще одна характеристика, выбор которой зависит от состава кровельного пирога. Устройство обрешётки может быть:
- Однослойным. Однослойная обрешетка состоит только из одного яруса реек, которые фиксируются поперек стропильных ног с заранее определенным в ходе расчета шагом. Отличие этого варианта в том, что между деревянным каркасом и кровельным покрытием не образуется зазор, в котором циркулирует воздух. Поэтому такая конструкция используется при монтаже кровель «холодного» типа.
- Двухслойным. Двухслойная конструкция состоит из двух ярусов реек: контробрешетки, фиксируемой вдоль стропильных ног и непосредственно самой обрешетки, располагающейся поперек них. Такое устройство позволяет формировать между деревянными элементами каркаса и финишным покрытием крыши вентиляционный зазор, предохраняющий их от контакта с конденсатом и атмосферной влагой. Поэтому такой вариант конструкции используют при монтаже «теплой» кровли, в состав которой входит утеплитель.
Перед тем, как сделать обрешетку для крыши своими руками, необходимо рассчитать совокупный вес кровельного пирога с учетом максимально возможной снеговой нагрузки в зимний период. Эти вычисления помогут определить необходимую несущую способность настила, а исходя из этого фактора можно выбрать величину сечения ее элементов и расстояние между ними. Металлическая или деревянная обрешетка может иметь следующий вид:
- Сплошная. Сплошной настил монтируется в том случае, если кровельное покрытие, используемое для перекрытия крыши, относится к мягкому типу. Так как оно не способно держать форму самостоятельно, ему требуется сплошное основание из влагостойкой фанеры или ОСП, расстояние между листами при укладке не должно превышать 1 см.
- Решетчатая. Решетчатой или стандартной называют обрешетку, если расстояние между ее элементами составляет 25-45 см. Она изготавливается из обрезной или необрезной доски, бруса и подходит для монтажа большинства листовых кровельных материалов, так как обеспечивает хороший уровень поддержки.
- Разреженная. Разреженной обрешетка считает, если расстояние между соседними рейками превышает 50 см. Обычно она изготавливается из сваренного между металлического профиля, так как должна иметь большую несущую способность. С помощью разреженного основания перекрываются крыши с большой площадью, а также когда выполняется монтаж тяжелых кровельных материалов с цель снижения веса конструкции.
Монтаж контробрешетки
Расположение брусьев контробрешетки
Устройство контробрешетки рекомендуется для всех типов скатной кровли. Мы уже сказали, что контр брусья прибиваются прямо на гидроизоляционный материал вдоль стропил.
Это позволяет приподнять конструкцию обрешетки на высоту бруска и обеспечить эффективную вентиляцию кровельного пространства.
Как правило, высота контробрешетки может быть 2-5 см. На простых крышах используются бруски 30х50 мм. На сложных многоскатных крышах следует увеличить толщину контр брусьев до 50 мм.
Монтаж контробрешетки начинается после того, как поверх стропил был уложен гидроизоляционный материал. Ранее в его качестве было принято использовать рубероид.
Сейчас же многие производители предлагают качественные и надежные гидроизоляционные пленки или мембраны.
Гидроизоляция фиксируется к стропилам, потом осуществляется набивка контробрешетки.
Ознакомьтесь с некоторыми важными моментами по обустройству контр брусьев:
- Контр брусья толщиной 30х50 мм и длиной 135 см закрепляются на стропила с шагом 300 мм с помощью оцинкованных гвоздей;
- Если возникает необходимость при монтаже гидроизоляции перемещаться по контробрешетке, то необходимо соорудить черновую обрешетку;
- На крышах с наклоном ската 30 градусов можно применять контр брусья с сечением 25х50 мм. При создании контробрешетки на крышах с меньшим уклоном ската не стоит экономить на материале.
Стоит обратить внимание, как обустраиваются контр рейки (брусья) в районе коньков и ендов:
- Для устройства коньков необходимо, чтобы верхние плоскости граней контр брусьев имели пересечение в одной точке. Для этого бруски противоположных скатов запиливаются под необходимым углом. Правильно монтированная на коньке обрешетка способствует точности расчетов шага досок обрешетки и укладки, к примеру, верхнего ряда элементов черепицы;
- Возле ендов основные контр брусья прибиваются с шагом 10см к продольным брусьям хребта или ендовы. Это способствует свободному отводу пыли, конденсата, снега, а также эффективной вентиляции кровельного покрытия.
Необходимо обратить внимание на часто встречающиеся ошибки в устройстве контробрешетки под ендовы, когда при монтаже брусья укладываются плотно к настилу ендовы. Соблюдение расстояния от 5 до 10см между брусьями и опорой ендовы обеспечит свободный сток воды. В случае плотного прилегания ухудшается вентиляция ендов, затрудняется удаление конденсата через карнизный свес
В случае плотного прилегания ухудшается вентиляция ендов, затрудняется удаление конденсата через карнизный свес
Соблюдение расстояния от 5 до 10см между брусьями и опорой ендовы обеспечит свободный сток воды. В случае плотного прилегания ухудшается вентиляция ендов, затрудняется удаление конденсата через карнизный свес.
Помимо этого во время монтажа в ендове будет накапливаться строительный мусор. А торцы контр брусьев повреждаться от воздействия влаги.
При обустройстве пологих ендов под контробрешетку используется уплотнительная лента, что обосновано и оправдано в плане устранения протечек.
Внимание. При нарушении этих рекомендация конструкция ендов и конька может быть нарушена. Фиксирование гидроизоляции контр брусьями
Фиксирование гидроизоляции контр брусьями
Стоит учитывать то, что контр рейки крепятся прямо на гидроизоляционный материал гвоздями. На 1 кв.м поверхности используется до 10 крепежных элементов.
В таком случае гидроизоляционный материал в 10 точках имеет места нарушения герметичности, уязвимые к проникновению влаги, особенно во время продолжительного дождя.
Такие явления часто встречаются, когда кровельщики стразу по контробрешетке не монтируют обрешетку и кровельное покрытие.
Внимание. Протечки влаги через места крепления контр брусьев с гидроизоляцией носят временный характер. С момента укладки кровельного материала они устраняются
Влага, попавшая в кровельную конструкцию, удаляется благодаря устройству вентилируемого пространства
С момента укладки кровельного материала они устраняются. Влага, попавшая в кровельную конструкцию, удаляется благодаря устройству вентилируемого пространства.
Материал для контробрешетки
Как и при любых монтажно-строительных работах, сооружение контробрешетки начинается с выбора сырья для нее.
Если планируется обустраивать кровлю с большим весом покрытия, то необходимо в качестве сырья для контр брусьев использовать сосну или дуб. Для более легкого покрытия, к примеру, гибкой черепицы, применяется древесина мягких сортов.
Собственно сам процесс
Теперь переходим к вопросу «Как сделать?»
Важно! Если наклон кровли меньше, чем 17°, то требуется дополнительная контробрешетка. Монтаж ее происходит под 4 рейками поперечной обрешетки от нижнего края. В таком случае, нижняя часть кровельного покрытия сможет выдержать больший вес, что актуально в снежную зиму
В таком случае, нижняя часть кровельного покрытия сможет выдержать больший вес, что актуально в снежную зиму.
Как выбрать материал под контррейки? Требуются брус, длиной не более полуметра. Стандартные размеры (толщина) – 30 × 50 миллиметров. Но если кровельная конструкция достаточно сложная, то берем брус от 50 × 50 миллиметров и больше.
Итак, монтаж.
Обработка реек антисептиком. Антисептик является защитой от разложения дерева. При установке контрреек их шаг равен шагу стропил
Контрообрешетку забиваем сверху гидроизоляции на стропила
На одной стропиле будет несколько контрреек, потому важно упомянуть о расстоянии между ними – не более 2 см. Там, где расположены ендова (соединение двух скатов), шаг контробрешетки составляет 10 см к продольным доскам ендовы
Такое положение избежать образования лишнего конденсата. Верхние части контрреек пересекаются в точке, что нужно, когда будут устанавливаться коньки на кровельную конструкцию. Рейки запиливают под таким углом, чтобы конек лег ровно
Запил послужит увеличению прочности. Кроме того, шаг обрешетки легко будет подобрать после подобных действий.
Подведем общие итоги. Контробрешетка под металлочерепицу играет весьма важную роль в монтаже кровельной конструкции, позволяя избежать конденсата, увеличивая шумопоглощение и способствуя сохранению тепла в доме. Цена контрреек оправдывается последующими выгодами от их установки. Экономить на данном элементе не стоит.
Правильное устройство основания

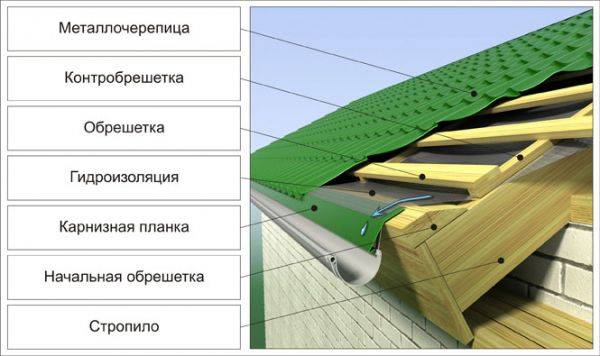

Схема кровельного пирога под металлочерепицу.
Пирог кровли – это довольно сложная система, которая состоит из многих элементов
Особенно важно это при укладке кровельной металлической черепицы, предъявляющей высокие требования к качеству проводимых работ. В данном случае необходим утеплитель в виде минеральной ваты, наличие промежуточной обрешетки, гидроизоляционной мембраны, контробрешетки и обрешетки, на которую уже и настилается металлочерепица
Такой правильный пирог кровли из пленки и обрешетки выступает основой, обеспечивающей качество, надежность и долговечность всей крыши, защиту от непогоды, влажности, снега.
Гидробарьер: какой подходит?
Любой пирог кровли в обязательном порядке включает в себя слой гидроизоляции, который защищает конструкцию крыши от излишков влаги. Основная задача подобной мембраны – сберечь утеплитель и подкровельное пространство от атмосферной влаги. В таком случае материалы, которые укладываются при строительстве крыши, будут предохранены от плесени, намокания, постепенного разрушения под воздействием воды. Такой слой работает вместе с воздушной прослойкой, что позволяет быстро и эффективно отводить влагу.
Схема устройства кровли с гидробарьером.
Как правило, гидробарьер укладывается прямо на стропильную конструкцию, но при укладке металлочерепицы порядок немного изменяется. Сначала между стропильными ногами настилается выбранный утеплитель (обычно это минеральная вата), далее делается промежуточная обрешетка, которая позволяет обеспечить небольшой зазор между материалами, и только потом крепится гидроизоляция. В таком случае минеральная вата нормально проветривается, а сама мембрана работает более эффективно.
Укладка гидрозащиты осуществляется таким образом:
Пленка раскатывается по кровле, начиная от карниза к коньку, при этом ее слегка натягивают.
Каждый лист настилается с нахлестом в 150 мм, чтобы избежать затекания влаги
Первым укладывается нижний лист, далее идут полосы, которые находятся ближе к коньку, чтобы нахлест смотрел вниз.
Крепят гидроизоляцию при помощи строительного степлера к стропильным ногам.
При укладке важно следить, чтобы мембрана не натягивалась, лучше всего оставлять небольшие провесы (но не складки).
Только после этого может укладываться контробрешетка крыши, ходить по поверхности надо при этом осторожно, чтобы не прорвать мембрану
Кровля получается в итоге исключительно надежной. Только после этого может укладываться контробрешетка крыши, ходить по поверхности надо при этом осторожно, чтобы не прорвать мембрану
Кровля получается в итоге исключительно надежной
Только после этого может укладываться контробрешетка крыши, ходить по поверхности надо при этом осторожно, чтобы не прорвать мембрану. Кровля получается в итоге исключительно надежной
Монтаж контробрешетки
Монтаж контробрешетки необходимо проводить после того, как закончатся работы по фиксации гидроизоляционного материала поверх стропил. В настоящее время для проведения этих работ используют пленку либо гидроизолирующую мембрану. Укладывая гидробарьер, мастеру стоит помнить о монтаже свободного хода размером в 1 – 1, 5 см. Для этого гидробарьер стоит наклеить на капельник, после контробрешетку можно фиксировать к стропилам кровли дома.
Важные моменты процедуры монтажа контрреек под профнастил.
- Если крыша имеет уклон 30 градусов, то оптимальным вариантом станет брус с сечением 25*50 мм. Расчет толщины и сечения бруса стоит проводить с учетом размера уклона крыши. Если он больше 30 градусов, то брус стоит взять 30*50 или 40*50 мм.
- Оптимальным шагом для бруска 30*50 мм и длиной 1, 35 м является 0, 3 метра. Чтобы фиксировать материал лучше всего пользоваться оцинкованными гвоздями.
- Большие габариты кровли подразумевают необходимость обустройства черновой обрешетки.
- Набивая контрбрусья на углах, мастер должен следить, чтобы верхние грани пересекались строго в одной точке. В противном случае результатом монтажа станут неровные стены контрреек.
- Область ендовы подвержена повышенной нагрузке, по этой причине здесь контробрешетку необходимо прибивать с шагом 10 см. Благодаря такой системе крепления происходит свободное отведение грязи и жидкости, приводящее к качественному проветриванию.
Контробрешетка под металлочерепицу осуществляется по следующей схеме:
- обработка брусьев специальным антисептиком, который защищает древесину от гнили и вредителей;
- укладывание гидробарьерного слоя;
- крепление контрбрусьев поверх гидроизоляционной пленки, при этом материал должен фиксироваться параллельными рядами, перпендикулярно планке карниза;
- производство шаговой разметки на брусках и их соединение красящей шнуровкой;
- набивание обрешетки, с подкладыванием рейки с необходимой толщиной.
Под натуральную черепицу
Обустраивая контррейки под натуральную черепицу, стоит учитывать некоторые особенности. В данной ситуации брусья должны характеризоваться определенным сечением:
- у нижних брусьев сечение должно быть большим, так как они подвергаются высокой нагрузке;
- средние, деревянные изделия обязаны быть тоньше предыдущих;
- верхние материалы подбирают с самым тонким сечением.
Под теплую кровлю
В классической кровле крыши подразумевается наличие теплоизоляционного покрытия. С одной стороны она закрывается пленкой пароизоляции, с противоположной – гидроизоляции. Наличие слоя теплоизоляции влечет за собой скопление значительного объема конденсата. По этой причине на границе кровли и гидробарьера обязательно должен находиться вентиляционный зазор.
В теплой кровле контрреечное сечение должно составлять 40*50 или 50*50 мм. Специалисты не рекомендуют экономить на толщине бруса. Укладка реек происходит стандартным образом: брусы монтируют на стропила при помощи саморезов с длиной 9 см. Категорически не рекомендуется использовать гвозди без оцинкованного покрытия, так как из-за коррозии метизов древесина может начать гнить. В некоторых случаях используют специальные кровельные гвозди, идущие в комплекте с материалами.
Специалисты рекомендуют обрабатывать контробрешетку антипиреном, это мероприятие решает следующие задачи относительно кровли:
- увеличивает срок службы крыши и ее отдельных частей путем организации воздушного зазора, который обеспечивает вентиляцию воздуха;
- с максимальной надежностью крепит гидроизоляционную мембрану;
- защищает древесину от появления трещин и прогибов.
В процессе монтажа может также присутствовать набивка черновой доски либо брусьев, чтобы передвигаться по крыше. Основной целью фиксации контробрешетки является устройство канала для проветривания гидроизоляционного слоя. С целью защиты от лишней влаги мастер может использовать пленку, рубероид, мембрану. В этом случае вентиляцию делают между гидроизоляционным слоем, кровлей и стандартной обрешеткой.
Подробнее об особенностях и монтаже контробрешетки смотрите в видео ниже.
