Как сделать козел для пилки дров своими руками? Пошагово — чертежи : Бензопилой и вручную

Козлы для дров: чертежи устройств для максимально удобного распила (80 фото)

Заготовка дров на зиму знакома практически каждому жителю сельской местности и владельцам земельных участков. И конечно для удобной распилки дров необходим специальный инструмент, называемый козлы.

Наверняка фото козлов для дров многие видели в журналах или интернете. Это не сложное приспособление, которое можно соорудить своими руками, к тому же оно непременно должно быть в приусадебном хозяйстве.

С их помощью комфортно заниматься обработкой древесины, деревянных брусков или металлических профилей.

Решить вопрос, из чего сделать козел на даче, довольно легко. Ведь для изготовления этой простой традиционной конструкции достаточно воспользоваться следующими материалами:

• деревянным брусом обычной формы. Сборка приспособления из этого материала проста, но он боится повышенной влажности.
• деревянными столбиками среднего диаметра, которые применяют для сооружения заборов. Этот способ является экономным в финансовом плане, но не рассчитывайте на его надежность.
• металлическими планками, которые обеспечат надежность конструкции и будет служить долгие годы.
• различные предметы, отправленные в металлолом.

Предлагаем ознакомиться О преимуществах огурца Тёща, технология выращивания

Хотя козел для пилки дров имеет простую конструкцию, но по сути он является станком. Следовательно, в процессе его изготовления нужно учесть некоторые нюансы:

необходимо иметь план (чертеж) будущей конструкции с пошаговой инструкцией и расчетом размеров всех деталей

важно правильно рассчитать наклон опорных элементов для удобства применения

При сборке главное учитывать размерность оборудования, которая зависит от:

• роста человека,
• параметров будущего приспособления,
• крепость и размеры дерева, требующего обработки.

В зависимости от этого будет определяться продолжительность затраченного рабочего времени.

Беспроигрышным вариантом считается приспособление высотой 90-110 см. В результате этого, работающему за ним человеку не придется слишком наклоняться вперед, а руки не будут слишком уставать благодаря горизонтальному положению.

На позвоночник будет действовать минимальная нагрузка, а рабочий процесс станет гораздо легче.

При обработке древесины с использованием двуручной пилы требуется устойчивая опора для второй руки. Об этом стоит позаботиться заранее при сборке приспособления.

Возможно, сделать упор из лесины, который можно установить в любом нужном месте.

Ручная обыкновенная пила чаще всего используется для заготовки дров среднего размера, поэтому козел подойдет стандартных габаритов и его не сложно соорудить своими руками, имея в наличии:

• деревянный брус сечением 10х10 см и длиной от 1 до 1,2 м.
• брус сечением 5х5 см и длиной 1,0 м для устройства ножек приспособления в количестве 4 штук.
• такой же брус, но длиной 36 см для изготовления «рогов» в количестве 2 штук.
• брусья размером 1 дюйм в количестве 2 или 4 штук для устройства усиления ножек.
• саморезы в количестве 30-40 шт. для крепления деталей.
• морилку, краску или лак для защиты козлов от гниения брусьев.

Также можно использовать любой подручный материал, подходящий для сооружения козлов.

Для сборки вам нужно подготовить следующий инструмент:

• ножовка – для распила и выравнивания поверхности бруса,
• уголок – для контроля ровности элементов, важных для устойчивости конструкции,
• графитовый карандаш для нанесения необходимых отметок,
• шуруповерт или отвертка для закрутки крепления,
• молоток,
• стамеска,
• рулетка,
• кисть малярная (4-5 см).

Подмостки своими руками

При желании можно устроить подмостки хоть на всю длину стены, если этого требует обстановка, взять с собой на высоту ведро, малярный инструмент, любые материалы и даже помощника. Таким образом, отпадает необходимость постоянно переносить подставку и инструмент, как в случае со стремянкой.

Но и это не все. Пара-тройка козел позволят устроить в мастерской небольшой переносной верстачок, снабдив его простейшими тисками или любым другим фиксирующим оборудованием. Это может быть и полноценный переносной стол для сборки или ремонта, порезки или раскроя, в конце концов, ничего не стоит превратить пару козлов в легкий садовый столик или столик для пикника. Чего же мы ждем? Давайте конструировать козлы.

Все гениальное просто

Сам по себе козел – конструкция достаточно простая, и ее сможет сделать даже тот человек, который никогда такими вещами не занимался. Более того, в настоящее время есть несколько вариантов изготовления, каждый из которых подходит для тех или иных случаев. Козлы можно сделать из дерева или металла. В первом случае конструкция получается весьма легкой, а ее прочность — ограниченной. При этом для ее создания не нужно ничего, кроме досок, гвоздей, саморезов и еще нескольких простых инструментов. Металлический козел значительно прочнее и долговечнее, но на его изготовление уходит больше сил и ресурсов. В любом случае имеет место как первый, так и второй вариант.

Как изготовить строительные козлы своими руками: Обзор вариантов +Видео и Фото

Козлы строительные- как изготовить своими руками? Множество работ связанных с ремонтом и строительством должны проходить на возвышении. Первое что попадается это стремянка, но она сильно ограничивает ваши возможности. Для этого придумали козлы и подмостки, ведь на них может встать даже два человека, а так же весь необходимый инструмент который необходим в свободном доступе. Поскольку козлостроительное производство еще не так широко развито, можно научиться монтировать козлы строительные своими руками.

Строительные козлы – практичное решение, позволяющее находится на возвышенности, свободно передвигаться.

Общие сведения

В этом с козлами ничего не сможет конкурировать. Изготовлены они могут быть из:

• Дерева,
• Металла,
• Смешанные (дерево и металл).

Какими бывают козлы

Если немного ранее такую опору для работы можно сделать только самостоятельно, то уже сейчас они в свободном доступе в любом строительном магазине. Чаще всего козлы из магазина изготовлены из алюминия, благодаря этому они очень прочные и устойчивые, а также имеют совсем небольшой вес.

Строительные подмостки бывают двух видов:

1. Складные. Очень удобные, компактные козлы в сложенном виде очень удобно хранить. Но с ними так же следует быть осторожным, их всегда необходимо проверять на устойчивость.
2. Не складывающиеся. Имеют огромное удобство для работы на них и устойчивость, так как представляют собой единую опору. Но в данном случае их не совсем будет удобно хранить.

Козлы из алюминия довольно сложно и не бюджетно монтировать в домашних условиях. Поэтому хороший вариант это деревянные козлы. Ведь дерево это очень практично и удобно.

Монтаж

Для монтажа понадобится:

• Схема,
• Рулетка ( для замеров деревянных полотен перед началом работы),
• Пила (используется для того, чтобы распиливать доски),
• Карандаш (для разметки),
• Дрель ( для скрепления досок при помощи шурупов, при работе с электрическим инструментом необходимо знать и следовать технике безопасности),
• Шурупы,
• Болты, гайки и т. д.
• Уголок столяра,
• Деревянный материал.

Обратите внимание! Выбирать материал необходимо без трещин и сучков. Если они не соответствуют, то ни в коем случае не рекомендуется использовать такой материал

Схема сборки

Необходимо положить на плоскую поверхность пять деревянных оснований 1500х100х30, и три с размерами 500х100х30 мм. Доски с меньшими размерами поставьте реберной стороной, чтобы расстояние между ними не превышало 1,5 м.

Третью необходимо расположить, ровно между ними. Доски побольше в количестве двух штук уложить поверх меньших в форме прямоугольника. Доска посередине длина у которой 0,5 метра необходимо выровнять пользуясь рулеткой.

Далее обязательно проверьте, ровна ли конструкция и соедините все при помощи саморезов.

1. На перевернутую конструкцию уложите еще две доски в форме прямоугольника, соедините. Получается настил, либо площадь для работы.
2. Возьмите еще четыре деревянных полотна с размерами 1100х100х30 и прикрепите их с торцов. Получается конструкция чем-то напоминающая стол.
3. Следующим этапом необходимо произвести усиление конструкции досками 1700х100х30мм и 1500х50х30мм. Их необходимо прикрепить так, чтобы противоположные усиления находились в разных диагоналях.
4. И последний пункт крепление лесенки. Для более удобной работы ступени снизу можно сделать с небольшим выступом. Длину лестницы подбираете из индивидуальных предпочтений.
5. Все, ваши козлы готовы. Но для безопасных строительных и ремонтных работ их необходимо проверить. Для этого располагаем на поверхности какие либо предметы с большим весом, если козлы выдержали значит можно не бояться и смело их применять в монтаже.

Особенности козлов из металла

Если у вас нет возможности или желания монтировать деревянные козлы самостоятельно, можно приобрести металлические. Они более устойчивы для любых видов работ.

Разновидности металлических лесов:

• Штыревые,
• Хомутовые,
• Рамные,
• Клиновые ( имеют одни из самых сложных соединений, в форме дисков приваренных к прямым стойкам и трубам. Замок располагается на диске, клин входит в отверстие. Преимущество таких лесов то что их очень легко подвергнуть сборке и разборке, и перенести в другое место.)

Выбирать строительные козлы необходимо очень внимательно, учитывая сложность будущей работы, степень нагрузки и стоимость.

Так же можно приобрести материалы для самостоятельного монтирования, либо уже изготовленные детали, которые остается лишь скрепить между собой.

Монтирование

Перед изготовлением такого оборудования, сначала требуется продумать, какую выбрать модель козел, сделать чертеж, в котором указать размеры, углы монтирования деталей, высоту рожек. Как говорится «семь раз отмерь», во избежание переделок, а затем приступать к сборке конструкции.

Правильное соотношение всех параметров, даст возможность соорудить станок, для комфортного и эффективного распила леса. Габариты козлов должны подбираться с учетом таких данных:

1. В зависимости от применяемого для резки инструмента;
2. С учетом роста человека-оператора пилы;
3. Какие сорта деревьев будут пилиться.

Высота положения поперечной опоры для размещения пиломатериалов составляет 90-110 сантиметров. Такой уровень позволяет пилить, оставаясь в вертикальном положении не наклоняясь, и достаточно удобно для рук.

Когда работы по распиловке дров ведутся бензопилой – это вызывает необходимость монтажа приспособления из наиболее прочных материалов. Принцип работы с данной пилой сводится к тому, чтобы на станке было место для выдвижения свободного края бревна.

Другие варианты козел

Наибольшее распространение для распиловки одиночных толстых бревен цепными пилами, получили различные конструкции козел с фиксацией задней части бревна.

Именно таких, кроме крестообразных, больше всего выпускается промышленно.

Их конструкции настолько просты, что в подробных описаниях не нуждаются, все видно на фото. Такие козлы для распилки дров своими руками может сделать любой домашний мастер, мало-мальски умеющий держать в руках инструмент. Здесь главное — умение соразмерить габариты опорной площадки величине и весу распиливаемых бревен. Она может иметь и не прямоугольную форму, а то и вовсе заменена упорами. Понравилась своей простотой и минимализмом такая конструкция козел.

Или вот такой вариант, рассчитанный для очень толстых, но не длинных бревен:

И напоследок мы представим очень удачную для домашнего изготовления деревянную конструкцию, также гарантированно обеспечивающую отсутствие заклинивания пилы за счет малой ширины между упорами козел в месте распила.

В таких козлах бревно укладывается с одинаковым вылетом по бокам для устойчивости, и распиливается посредине. Далее так же поступают с полученными кусками.

Во всех случаях при самостоятельном изготовлении козел, высоту вы выбираете индивидуально, чтобы, в первую очередь, было удобно вам.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Козлы для пилки дров своими руками? Легко! Хорошие хозяева заранее заботятся о том, чтобы у них было достаточно дров в запасе на зиму. Для их заготовки у вас должен быть незаменимый инструмент всех владельцев частных домов – козлы для пилки дров.

Это достаточно простая конструкция, которая должна быть на даче у каждого, чтобы было удобно обрабатывать , делать заготовку дров и с точностью до миллиметров распиливать металлические планки или деревянные доски.

Сделать козлы своими руками достаточно просто, и с этим справится даже тот, у кого нет никаких специальных навыков.

Виды

Чтобы сделать классический вариант такого оборудования для распиловки, потребуется любой из материалов:

Несмотря на то, что конструкция сама по себе простая, козлы для распиловки можно отнести к разряду станков. По этой причине при изготовлении следует соблюсти некоторые условности, одной из которых является наличие чертежа или плана, по которому будет производиться сбор. При планировке стоит подписать все размеры, это же относится даже к самым малым деталям.

Критерии выбора

Главное, на что следует обращать внимание при сборке, это размеры. На это будет влиять:. От того, какие будут выбраны размеры, будет зависеть все потраченное на работу время

Лучший вариант – сделать станок высотой от 0,9 до 1,1 м. Так, человек, который будет работать, не будет слишком сгибать спину, а руки будут расположены горизонтально. Работать будет просто, и нагрузка на спину будет уменьшена

От того, какие будут выбраны размеры, будет зависеть все потраченное на работу время. Лучший вариант – сделать станок высотой от 0,9 до 1,1 м. Так, человек, который будет работать, не будет слишком сгибать спину, а руки будут расположены горизонтально. Работать будет просто, и нагрузка на спину будет уменьшена.

Особенности использования инструментов при работе на козлах

Если вы планируете обрабатывать древесину при помощи обычной двуручной пилы, то вам обязательно потребуется надежная опора для второй. По этой причине при планировке позаботьтесь о наличии таких элементов. Доступный вариант – создание упора из лесины, что даст вам преимущество в виде установки опоры в любом месте. При использовании механизированного инструмента вроде бензопилы, позаботьтесь о крепкой поверхности на козле.

Козлы для пилки дров бензопилой обладают своими особенностями, так как есть отличия в правилах эксплуатации, которые влияют на безопасность рабочего. В этом случае вам нужно будет заранее позаботиться о месте для свободного висения материала, который будет распилен. Так вы сможете избежать зажима инструмента распиливаемым полотном.

Планировка козлов для работы с обычной пилой

Так как в основном используется обычная ручная пила для распиливания небольших по размеру дров, размеры козел могут быть стандартными. Используя их, хозяин сделает удобный инструмент для работы с деревом, который будет небольшим по габаритам и лёгким, но в то же время прочным. Для этого нужно взять следующий материал:

Брус размерами 10х10 см в разрезе. Этого вполне достаточно для распилки на козлах дров средних габаритов. Длина бруса равняется 1-1,2 м.
Ножки козел могут иметь меньшие размеры в разрезе. Будет достаточно взять брус 5х5 см и с длиной в 1 метр

Количество ножек – 4 штуки.
Немаловажной частью «козла» для дров являются «рога». Тут можно использовать такой же по характеристикам брус, только длиной в 36 см. Количество, необходимое для сборки – 2 единицы.
Различные варианты устройства дровяных козлов

Количество, необходимое для сборки – 2 единицы.
Различные варианты устройства дровяных козлов

В некоторых случаях понадобится сделать усиление под ножки конструкции. Для этого нужен брус из дерева сечением в 1 дюйм. В идеале понадобится 4 таких опоры, но при желании можно обойтись и двумя.
В качестве крепёжных элементов наилучшим образом подойдут обычные саморезы по дереву шириной в 45 мм и длиной в 100 мм. Для надёжного укрепления всей конструкции понадобится от 30 до 40 штук.
Для защиты от гниения бруса, из которого сделаны козлы, понадобиться специальная защитная краска или лак. Также необходимо приобрести морилку.

Данный список актуален для тех, кто хочет с нуля собрать своими руками всю конструкцию. Конечно, те хозяева собственных земельных участков, которые имеют остаточный материал от прошлых хозяйственных работ, могут заменить что-либо из составляющих вещью, имеющейся в наличии.

Для проведения монтажа козел своими руками понадобится следующий набор строительного инструмента:

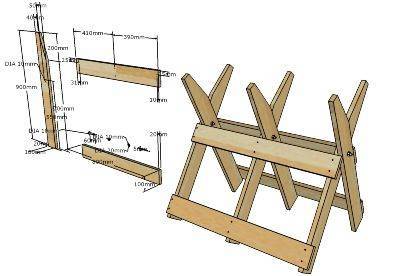

Одна из схем конструкции козлов для распилки дров

1. Для распилки и выравнивания бруса необходима обычная ножовка поддереву.
2. Чтобы козлы, сделанные своими руками, имели ровные формы и не шатались при эксплуатации, необходимо использовать строительный уголок.
3. Для нанесения отметок на материал при планировке нужно иметь обычный простой карандаш.
4. Саморезы лучше всего закручивать при помощи шуруповёрта или крестовой отвёртки.
5. Молоток для забивания гвоздей при закреплении «рогов».
6. Стамеска.
7. Измерительная рулетка, которой будут проводиться все замеры.
8. Для покрытия готовой конструкции лаком или краской лучше всего подойдет малярная кисть размерами 4-5 см.

После подбора нужного материала можно переходить к сборке козлов. Начинать работу лучше всего с обработки бруса для основы. На нем необходимо сделать разметку будущих пропилов, которых должно быть по 6 с каждой стороны. В общей сложности пазов для крепления ножек и рогов должно выйти 12.

Пример крепления стоек козлов

Каждый из них имеет глубину в 2,5 см, чего будет достаточно для надёжного закрепления конструкции. При пропилке стоит проследить за тем, чтобы пазы были на 2-3 мм меньше чем ножки, что позволит плотно закрепить брусья. После того, как основная часть козел была обработана и установлена на ножки, можно переходить к монтажу крепёжных элементов. При помощи саморезов все составные части надёжно закрепляются.

Дальше необходимо установить усилители креплений, которые обеспечат не только дополнительную устойчивость и крепость козел, но и обезопасит рабочее место, исключив возможность расхождения ножек конструкции. Для их монтажа нужно отпилить нижнюю часть на каждой ножке таким образом, чтобы можно было установить дополнительное крепление. После окончания сборки конструкции своими руками можно переходить к нанесению защитного слоя покрытия. Обычно для обработки используют морилку. Окончательно обсохнув, козлы для дров станут готовыми к использованию.

Это интересно: Как сделать поленницу для дров: освещаем в общих чертах

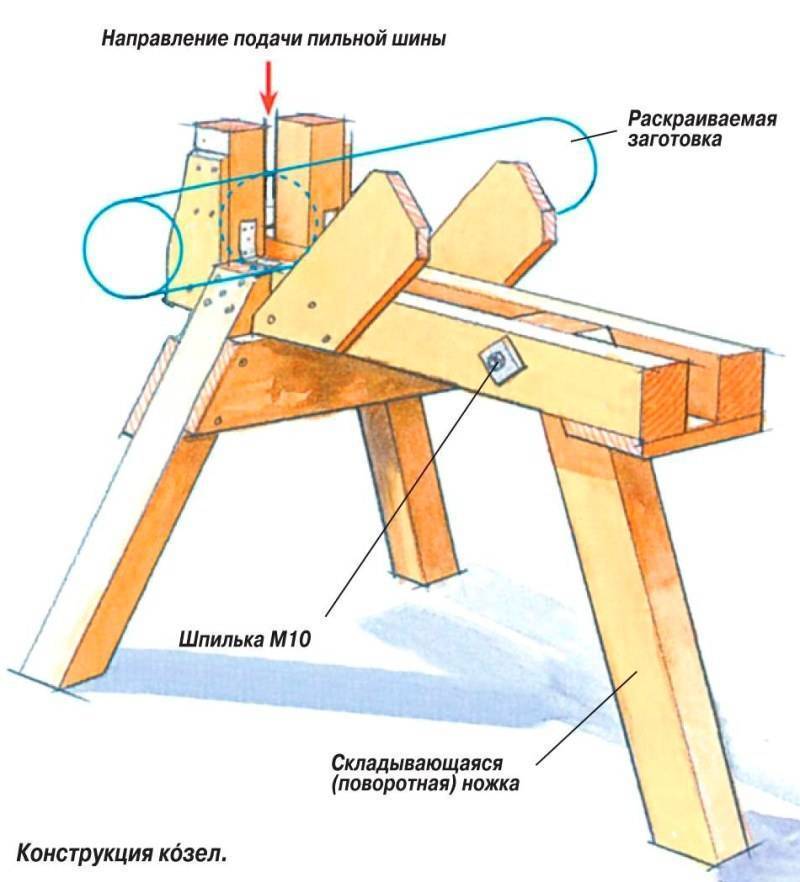

Козлы для распилки дров своими руками – приспособление для пилки бензопилой

Чтобы такого не случилось, человеку приходится переворачивать древесину руками, на противоположную от разреза сторону, а затем продолжать распиловку. Более надежным способом станет резка конца лесины, выступающего с края.

Чтобы качественно и без задержек напилить много дров применяют модернизированные козлы из металла. Как показано на видео к одному торцу станка приваривается цепь из стали либо монтируется зубчатый захват. Чтобы в дальнейшем стало возможным один конец бревна зажать в конструкции, а второй — максимально выдвинуть для резки. На фото изображена распиловка бензопилой на такой модели.

Для лесных хозяйств или лесопилок существуют промышленные варианты козлов. Их применяют для распиловки или переработки остатков бруса, дров, обрезок и т.д. На данных станках древесный материал укладывается кипой плотно друг к другу, крепко фиксируется.

Моменты облагораживания

Чтобы придать станку эстетический облик, можно предложить следующие советы:

• К конструкции козел добавить третий комплект рожек. Они дадут возможность пилить укороченные бруски, дрова и др.;
• К рожкам с горизонтальным расположением, крепится неширокая дощечка, образующая столик. К ней можно прикрепить тиски, столешницу – выйдет своеобразный верстак. Когда козлы не используют по назначению, там можно хранить инструменты.

Минитрактор переломка своими руками: создаем помощника

Возникла необходимость в приобретении надежного и верного механического пом.

Минитрактор на Авито: преимущества покупки бу техники

Ушли в прошлое времена советской агропромышленной гигантомании. Сгинули гиг.

Как сделать адаптер к мотоблоку: инструкция от фермера

Мотоблок – это экономичный вариант трактора для небольших по объему работ.

Самодельные минитрактора из мотоблоков Нева

Мотоблок Нева сегодня выпускается в разных модификациях, этот специализиров.

Минитракторы Уралец: отзывы владельцев про модели 160, 180, 220

Для ведения работ, где требуется хорошая маневренность и безотказная работа.

Минитрактор с ломающейся рамой своими руками

Минитрактор с ломающейся рамой — прекрасный помощник для тех, кто любит раб.

Фреза для минитрактора: выбираем или делаем сами

Работа на огороде, приусадебном участке забирает много сил и времени. А, чт.

Самостоятельная переделка мотоблока в минитрактор

Проблема, связанная с переделкой мотоблока в минитрактор своими руками, явл.

2014 ?Все права защищены

Рекомендуем ознакомится: http://fermerteh.ru

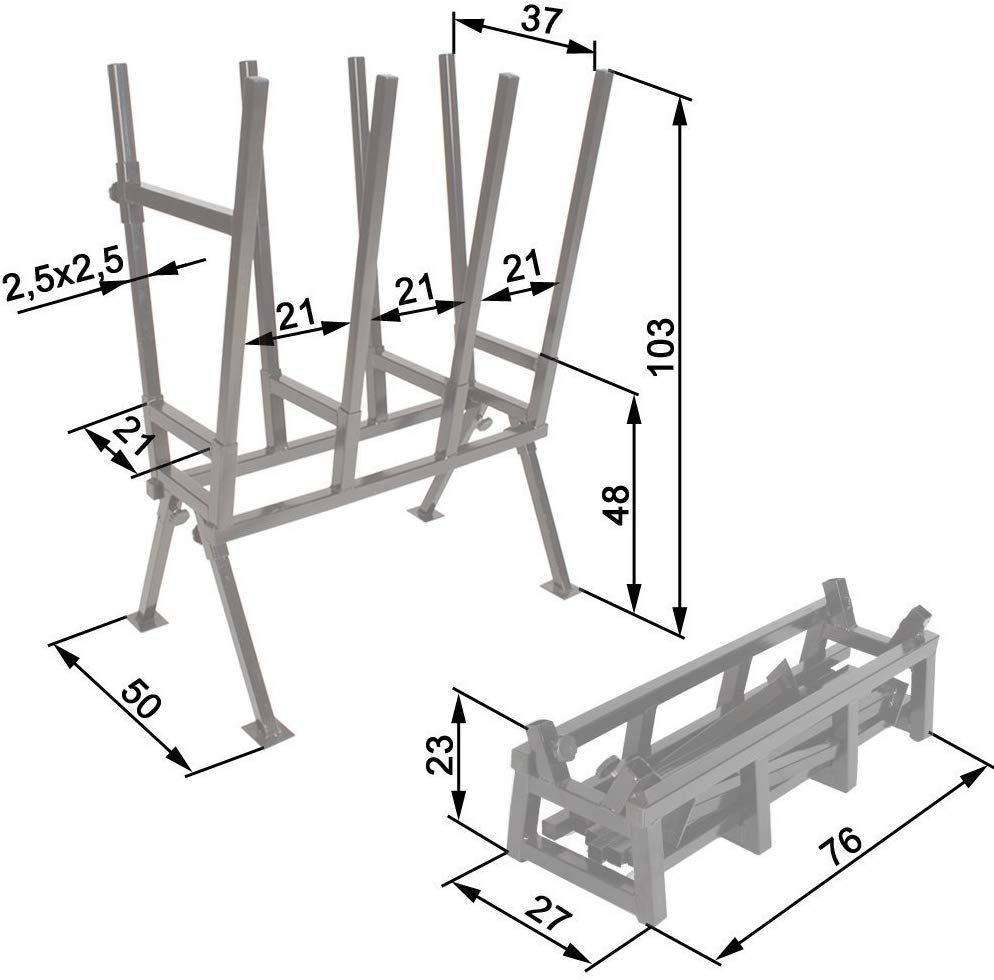

Складные козлы для распиловки дров чертеж. Козла для дров своими руками: как это делается

Козла для дров – это, конечно, вещь довольно архаичная. Но едва ли какой владелец дома обходится без них. Оно и понятно: с этим массивным, но совсем нехитрым приспособлением дрова распилить значительно проще и удобнее. Я не считаю, что нежелание приобрести его в готовом виде является выражением какого-то скупердяйства. Отнюдь! Козлы для дров своими руками получаются более адаптированными к потребностям своего хозяина. Да и сделать их не так уж и трудно. Именно об этом я и хочу рассказать вам в сегодняшней статье.

Как сделать козла под двуручную пилу

Решив соорудить козлы для дров своими руками, следует помнить, что самыми важными их параметрами являются:

1. Высота. Оно и понятно. Если долго поработать в неудобном положении, то боли в спине и коленях гарантированы. Считается, что наиболее приемлемой высотой является 90÷110 см. Однако точная ее величина зависит от роста и рабочих привычек человека, который будет использовать это приспособление.
2. Прочность вкупе с устойчивостью. Это объясняется зачастую довольно большим весом распиливаемых бревен, а также наличием постоянных попеременно меняющихся усилий, прикладываемых пильщиками. Поскольку данные усилия могут привести к расшатыванию козел, в качестве опорных ног следует использовать добротный брус толщиной 100 мм и более.

Что потребуется, чтобы сделать козла

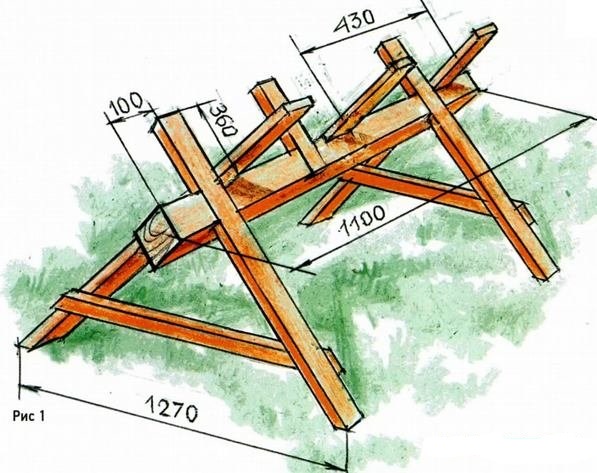

Для изготовления козел для пилки дров потребуется брус следующих размеров:

• 100×100, длина 1100 мм. Он станет основой конструкции. При желании его можно заменить ровным сухим, не очень толстым бревном;
• 50×50 в четырех отрезках, длина 1100 мм. Они будут использованы в качестве опорных ног козел;
• 50×50 в двух отрезках, длина 350 мм для изготовления «рогов»;
• 50×50 в двух отрезках, длина 1100 мм для выполнения обвязки опорных ног.

Кроме того, необходимо запастись саморезами 5×100 мм (штук 30), защитной пропиткой и соответствующими инструментами (ножовкой, стамеской, молотком, отверткой).

Козла – приспособление, необходимое для работы. Но следует также подумать и о здоровье. Для этого вполне можно поставить турник, о котором рассказывается в статье, находящейся.

Порядок изготовления деревянных козел

На брусе, образующем основу козел для пилки дров, делаем пропилы из расчета 2 на каждый из 6 пазов, т.е. всего 12 пропилов. Глубина будущих пазов должна составлять 25 мм. В них будут устанавливаться опорные ноги и пара рогов. Целесообразно, чтобы каждый паз был слегка уже предназначенного для него бруска на 1,2-2 мм . То есть расстояние между пропилами должно составлять порядка 48 мм. Благодаря этому, брусья будут входить в пазы с усилием, что придаст дополнительную прочность всей конструкции.

Выборку пазов между пропилами следует произвести, используя стамеску и молоток. Опорные ноги и рога в пазы загоняются с усилием и закрепляются в них саморезами. Нижние концы опорных брусьев нужно подпилить под таким углом, чтобы козла на земле стояли ровно и прочно. Так получается полностью готовая основа козел.

Следующий этап изготовления козел для пилки дров состоит в выполнении обвязки их опорных ног. Наличие брусьев обвязки, закрепленных саморезами, не позволит ногам разъехаться. Если конец какого-либо из обвязочных брусьев выступает, его спиливают заподлицо с соответствующей ногой. Обработав изготовленные козла биозащитой и дождавшись ее высыхания, можно приступать к пилению дров.

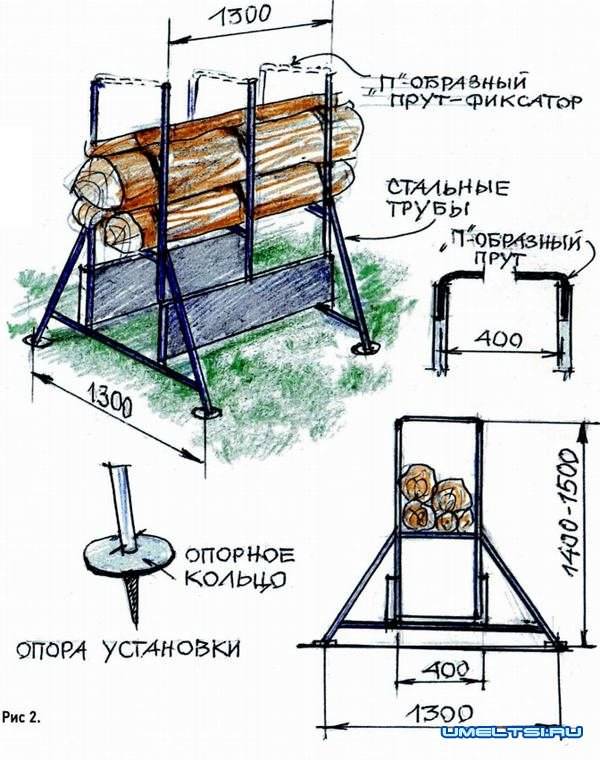

Как сделать металлические козла

Деревянные козлы для распилки дров следует, скорее всего, считать вариантом классическим. Но это приспособление можно изготовить и из металла. Причем оно будет более надежным и долговечным.

Для его изготовления лучше воспользоваться стальной трубой прямоугольного профиля 50×50 мм. Чтобы хранить такие козлы было более удобно, конструкцию лучше делать не сварной, а скрепляемой болтами. Это позволит ее разбирать и хранить в подходящем для этого месте.

Металлические козла не должны быть легкими! Чем больше вес конструкции, тем лучше ее устойчивость во время пиления.

Между собой куски труб крепят под 45°. Полученные крестовины обвязывают, используя такую же трубу, что и в основной конструкции.

Итак, сделать козлы для дров своими руками – не такое уж и трудное дело. Материал для этого можно использовать любой

А в ходе изготовления особое внимание следует обратить на устойчивость конструкции, ее прочность и соответствие росту пильщика

Приспособление для бензопилы для продольной распиловки своими руками

Чтобы оператору было легче собрать приспособление к бензопиле для распиловки бревен, нужно подготовить и внимательно изучить детальные схемы. В первой из них нужно указать размеры всех используемых комплектующих, порядок и особенности их монтажа, а также принцип работы конструкции. Вторая схема должна отображать примерную форму уже готового оборудования – на нее оператор сможет ориентироваться во время сборки самодельной конструкции.

Изучив чертежи, можно приступать к изготовлению.

Порядок работ должен быть следующим:

В первую очередь необходимо соорудить опорную раму для приспособления. Использовать для этого деревянные или пластиковые детали нельзя, так как они легко поддаются повышенным колебаниям. Из-за этого в местах установки крепежей вскоре образуются трещины, которые приводят к увеличению крепежных отверстий. В результате болтовые и другие соединения со временем ослабевают, делая каркас еще более уязвимым перед вибрацией. Лучше всего сделать остов из старой школьной парты или предварительно обработанных антикоррозийным средством квадратных труб. Их сечение в поперечном направлении может быть разным, но не меньше 2×2 см;
Затем можно переходить к изготовлению зажимов с размерами от 50 до 60 см. При этом нужно учесть, что торцевая часть каждого из зажимов должна стать основой для монтажа поперечины. Крепить ее к конструкции лучше всего путем сварки – так она сможет выдерживать повышенные нагрузки без риска образования трещин и надломов;
Далее в средней части приваренной поперечины потребуется проделать несколько отверстий, расположенных на одинаковом расстоянии друг от друга. В дальнейшем отверстия потребуются для монтажа болтовых стяжек. Посередине поперечины необходимо создать выступ – он позволит неподвижно зафиксировать направляющую бензопилы;
Поверх шины также нужно приварить крепежные элементы

При этом важно учесть, что ширина болтовых креплений должна быть немного больше высоты используемой направляющей;
Проделав все необходимые подготовительные работы, можно переходить к окончательной сборке опорной рамы. Ее размеры и форма могут быть разными – главное, чтобы она повторяла вид готового приспособления, нарисованного ранее изготовителем

При расчете габаритов самоделки нужно учитывать размеры обрабатываемой бензопилой древесины. Если конструкция будет небольшой, то и доски получатся сравнительно маленькими. Лучшим вариантом считается сборка рамы, ширина которой будет на 10 см меньше длины;
Далее на раме приспособления необходимо закрепить 2 дополнительные детали, длина которых должна превышать 10 см. Они должны быть зафиксированы к двум сторонам рамы в перпендикулярном положении. Такая компоновка нужна для беспрепятственного монтажа стягивающих болтов и дополнительных креплений. Для этого нужно проделать еще несколько отверстий, вкрутить в них гайки и приварить их нижние части к основе. После этого к несущей конструкции потребуется приварить ручку, которая позволит оператору контролировать процесс роспуска древесины;
В конце останется установить все остальные элементы приспособления. На этом этапе очень важно придерживаться правильного порядка действий и строго соблюдать схему
Особое внимание нужно уделить фиксации шины бензопилы. Дистанция между ней и заготавливаемой древесиной может быть разной – главное, чтобы направляющая смогла быстро разрезать бревна на доски той толщины, которая нужна оператору.

После сборки приспособление для продольного распила леса бензопилой должно испытать. Вначале она должна поддаваться небольшим нагрузкам – это позволит проверить надежность ее крепежей. Если приспособление для распиловки бревен бензопилой выдерживает нагрузки от небольшой древесины, значит можно переходить к постепенному увеличению ее диаметра.
