Как сделать ливневую канализацию в многоэтажном доме с плоской крышей? Как устроена — Обзор

Виды, специфика

            Различают несколько видов наружных частей системы. Они объединяются в группы по определенным признакам. По принципу перемещения стоков внешняя канализация делится на 2 категории:

• самотечная. Создана таким образом, что все элементы расположены под уклоном. Стоки движутся под действием силы тяжести. Угол наклона труб жестко ограничен и для каждого диаметра представляет собственную величину;
• напорная (или принудительная). Это системы, расположенные в участках со сложным рельефом, низинах, на склонах и т.п. Для подачи стоков используются специальные насосы.

Обычно предпочитают строить первый вид систем, так как они проще и дешевле. По способу утилизации отходов:

• общественная. Жидкость из дома поступает в магистральные линии, откуда передается на городские очистные сооружения;
• автономная. Это сравнительно небольшие системы, обслуживающие один дом. Они самостоятельно утилизируют стоки, или, как минимум, аккумулируют их в крупном резервуаре до момента откачки.

Строительство канализации того или иного типа требует знаний и соблюдения нормативов и требований. Поскольку проникновение стоков в грунт чревато многими проблемами, все расстояния от элементов системы до зданий и сооружений заранее определены и жестко контролируются. Монтаж внешней канализации производится на основе плана, который составляется с учетом норм СНиП и СаНПиН. Независимо от того, производится врезка в общественную сеть, или строится автономный комплекс, выполнение действующих правил обязательно.

Открытая и закрытая ливневки

Разница между ними понятна интуитивно; однако давайте не поленимся описать обе системы более детально.

Открытая ливневая канализация представляет собой желоба (чаще всего бетонные), проложенные по поверхности грунта. Прокладываются они, понятное дело, с постоянным уклоном по току воды.

Цена желобов и вспомогательных материалов (песка, цемента и т.д.) невелика; однако такая схема имеет ряд ограничений.

1. Уклон желоба вынужден с небольшими отклонениями в ту или иную сторону повторять рельеф местности. Далеко не всегда таким образом вода будет транспортироваться в желательном для вас направлении.
2. Мусор, песок, ветки и листва зачастую создают для стоков непреодолимую преграду. Разумеется, ее прочистка не представляет особых проблем, но… вы точно хотите заниматься этим в ливень?

Простейшая открытая ливневка.

Закрытая ливневка полностью решает описанные проблемы.

1. Уклон может быть создан в произвольном направлении. Разумеется, порой это означает значительный объем земляных работ.
2. Пескоуловители или решетки, которыми оснащаются колодцы для ливневой канализации, не дают крупному мусору засорить ливневку.

В каких случаях предпочтительна каждая из описанных схем?

Инструкция проста и очевидна.

• Открытые желоба — прекрасное решение для небольшого участка с постоянным уклоном.
• Сложный рельеф и значительные площади заставят использовать подземную ливневую канализацию.

Как сделать ливневую канализацию без ошибок?

В первую очередь владелец должен составить подробную схему, на которой будут обозначены места расположения элементов. Дополнительно нужно провести расчет требуемого количества труб, пескоуловителей, водоприемников. Далее выполняется установка ливневой канализации по следующей инструкции:

• Вырыть траншеи под дождеприемники, пескоуловители и трубы.
• Подготовить подушку из щебня с учетом уклона труб в сторону коллектора или к другому месту отвода воды.
• Уложить геотекстиль вдоль траншей для защиты труб от промерзания.
• Провести установку дождеприемников, укладку труб, заглубленных желобов. Проверить качество соединения элементов.
• Обернуть трубы геотекстилем. Засыпать в траншеи щебень (исключая его попадание в дождеприемники, пескоуловители и желоба).
• Поверх щебня над трубами засыпать песок/землю. Над дождеприемниками и желобами установить решетки, предупреждающие попадание мусора в отсеки. Подсоединить выходную трубу к коллектору или просто вывести ее за пределы участка.

Чтобы готовая система справлялась с возложенными задачами, нужно при выборе элементов учитывать особенности региона. Для местностей, в которых дожди являются привычным явлением на протяжении всего года, рекомендуется использовать компоненты канализации с увеличенными размерами. В противном случае могут возникнуть проблемы с отводом воды.

Избежать ошибок при монтаже ливневки своими руками помогут и обучающие видео уроки. Дополнительно следует просмотреть фотоотчеты специалистов по сборке канализации

Немаловажно учитывать требования по отводу: слив воды может проводиться в ближайший водоем, на улицу, к не обустроенным территориям (пустырям), собирающему коллектору

Расчет и принцип размещения

Воронки следует располагать по всей кровельной площади равномерно и на более низких участках. Избавиться от застойных луж поможет уклон поверхности в сторону воронки.

На полуметровом расстоянии от водоприемника он должен быть увеличен с 2% до 5%. Добиться нужного уклона можно при помощи выравнивания стяжки или же уменьшения теплоизоляционного слоя.

Рассчитывается количество воронок с учетом 1 воронка на 200 квадратов кровельной поверхности. Расстояние между ливневыми воронками должно быть в пределах полуметра. От края крыши они монтируются неменеечем на метровом расстоянии. Минимальное сечение водоприемников и труб — 10 см.

Внутренняя система отвода воды в многоэтажных зданиях

Во многих зданиях проблема протечки потолков и потопов, может решить внутренний водосток в многоэтажном доме. Существует несколько способов установки его в высотных домах, можно заменить в каждой квартире водосток или заблокировать старый и вывести новый в общий коридор. Необходимо учитывать особенности здания, потому что у этих двух способов существуют свои преимущества и недостатки. Состоит такая система из воронки для приема дождевой и талой воды, стояка, отводной трубы и выпуска.

При этом не стоит забывать, что лучше отводить воду в наружную сеть канализации. Нужно помнить также о правильно расположении воронок, они должны располагаться по продольной оси крыши. Для того чтобы обеспечить хорошую работу всей системы круглый год, необходимо расположить стояки, которые предназначены для отвода воды в подземный коллектор. Его стоит установить в теплой отапливаемой зоне по всей высоте. Тогда многоэтажное здание будет нормально функционировать и не будет внезапных затоплений.

Внутренняя водоотводная система сможет благополучно вывести дождевую и талую воду, и тем самым обезопасит от затоплений и застоя воды. Стоит только правильно установить ее, учитывая все особенности здания.

Устройство водостока для многоквартирного дома

Если течет ливневая канализация в многоквартирном доме, то необходимо обратиться в местную коммунальную службу, которая занимается устранением неполадок. Внутренний водосток представлен следующими компонентами:

• Технологическая воронка ливнеприемника (сложная конструкция).
• Трубные элементы — основные и отводные.
• Выпуск.

Попробуем подробно разобраться, как устроена ливневая канализация в многоэтажном доме. Согласно нормативным положениям, ни один дом не буден сдан в строй до тех пор, пока не будет оборудована ливневая система канализации и водоотведения. Для плоских крыш предусмотрена специальная воронка, которая отвечает за основной водосток. Конструкция воронки включает в себя следующие элементы:

• Фильтр для очистки от скопления засохших листьев.
• Фильтр воздушного типа.
• Прижимной тип фланца.
• Уплотнительное соединение.
• Конструкционная часть воронки.
• Трубный элемент.
• Термический кабель — термокабель.

Классификации водостоков

Согласно общепринятым правилам и нормативным положениям определено 2 основные классификации водостоков, это:

• Самотёчный вариант.
• Сифонный тип.

Основной принцип самотёчного варианта, это сбор и отвод сточной жидкости по желобам, с последующим отводом с уклоном в общую систему. В данном случае происходит лишь частичное заполнение жидкостью работающей системы. Такой вариант имеет невысокий КПД, из –за вероятности заполнения воздухом и водой внутри самой системы. Для того чтобы этот вариант эффективно работал, потребуется монтаж дополнительных труб и водоотводов, причём все комплекты должны иметь больший диаметр, для проведения общей работы всей ливневой системы многоквартирного дома.

Зная, что ливневая канализация в многоэтажном доме это полноценный инженерный комплекс системы водоотведения, многие по праву считают, что сифонный тип будет рациональным и правильным во многих отношениях. Вода в данном случае заполняет полностью систему, создавая своеобразный столб воды. В этой системе задействовано несколько основных компонентов, в частности комплексные элементы приёмников, которые в итоге должны соединяться в горизонтальную часть водосточной системы.  Переход в вертикальное положение осуществляется при использовании специального колена. Многие эксперты считают, что сифонный вариант является оптимальным по многим показателям, при этом при обустройстве такого варианты осуществляются минимальные затраты на расходные материалы.

Особенности сифонной системы

Учитывая популярность сифонного варианта системы водостока, следует отметить, что тот, кто обслуживает ливневую канализацию в многоэтажном доме при эксплуатации и ремонте учитывают следующие факторы и компоненты:

• Климатические характеристики местности.
• Количество выпадающих осадков по сезонам.
• Типовое исполнение кровли.
• Характеристики и параметры постройки здания.
• Какие показатели имеет обратный напор воды.
• Обязательное наличие теплоизоляционного материала, а в некоторых случаях электроподогрев.
• Для снижения шумного режима, необходимо использовать шумоизоляцию специального типа.

Особенности монтажа ливнёвки в многоквартирном доме

Учитывая то, что в разных регионах страны и земного шара климатические условия имеют разные по значениям и параметрам характеристики, при обустройстве инженерной коммуникации производят подробный расчет всех основных и вспомогательных параметров.  Главный параметр, это создание условного наклона, который не зависит от климатических и природных факторов. В любом случае, для холодных регионов предусмотрены различные варианты строительства крыш — инверсионные и классические. Для обоих вариантов необходимо выполнять следующие требования по монтажу:

• Разуклонку для стяжки и плит перекрытия делают с незначительным уклоном, который составляет не более 1-2%.
• На скатных крышах имеется парапет, к которому крепятся желоба, куда стекается первоначально жидкость, после этого она попадает во внутренний коллектор водоотвода.
• Допускается изготовление разуклонки по методу «конверта». В данном случае воронка становится своеобразным независимым объектом водораздела.

Правильное типовое решение для обустройства ливнёвки в многоквартирном доме разрабатывают с учетом основной конструкции дома. В проектных документациях имеется необходимые значения и расчёты, которые предусматривают строительство соответствующего типа крыши в сочетании с общей инженерной системой водоотведения.

ПОДПИСКА

Расскажите друзьям! Расскажите об этой статье своим друзьям в любимой социальной сети с помощью кнопок в панели слева. Спасибо!

Что должно быть включено в проект ливневой канализации

Проектирование ливневой канализации, процесс достаточно сложный и очень ответственный. Начать работать над проектом нужно с пониманием того, что должно быть включено в финальный план.

К составляющим частям проекта относятся:

• Генеральный план участка, включающий в себя информацию о благоустройстве территории и о выбранном типе ливневой канализации;
• Сводка данных о поступающих на территорию сточных водах, об их объёме и обильности, о потенциале затопления;
• Топография территории;
• Геологические изыскания;
• Необходимость установки центрального резервуара, его тип и месторасположение на рассматриваемом участке;
• Полное представление о системе подземных или поверхностных труб и каналов, углы поворота труб, необходимость установки смотровых колодцев, уклоны и другие составляющее;
• Разрезы установленных сооружений;
• Ведомость используемых в проекте материалов;
• Очистные сооружения, предназначенные для очистки поступающей воды перед её дальнейшем перемещением;
• Документы, содержащие информацию о подключении к городской или поселковой системе ливневой канализации;
• План или проект вторичного использования дождевых вод (если такое применение необходимо), к которому относятся вопросы полива земельного участка, подпитки пожарного водоёма или иных потребностей, нуждающихся в использовании собранной жидкости;
• Предварительный расчёт стоимости монтажа;

Как уже было сказано, вода может накапливаться не в резервуаре, а, например, сливаться в водоём или же попадать в местную канализационную систему (разумеется, после её первичной аккумуляции в резервуаре). Более того, различаются и способы подачи жидкости в выбранный пункт назначения. Вода может перемещаться принудительно при помощи установленных насосов, под воздействием напора или самотёком используя спроектированный и созданный уклон

Эти вопросы также важно решить на этапе проектирования отвода вод от территории или здания

Самостоятельно монтируем ливневую канализации на даче

Несмотря на то, что ливневая сточная канализация является достаточно сложной инженерной системой – вы вполне можете провести ее монтаж самостоятельно. Ситуация облегчается исходя из того факта, что в ливневой канализационной системе отсутствуют напорные насосы, а вода в ней перемещается самотеком. Поэтому, монтаж ливневки на даче или в загородном доме представляет собой лишь более технически продвинутую детскую иглу с весенними ручьями. Для того, чтобы грамотно спроектировать и смонтировать отвод дождевой или талой воды на даче вам необходимо обладать лишь минимальными технологическими навыками.

Монтаж труб ливневой канализации вокруг загородного дома

Технология монтажа ливневой канализации

1. На начальном этапе производится расчет системы ливневой канализации. Минимально необходимыми элементами является система отвода воды от зданий, так как дождевая вода при ее переизбытке может серьезно осложнить вашу жизнь. Далее, при необходимости, рассчитывается водоотвод от дорожек и площадок с твердым покрытием, например от асфальтированной парковки.
2. Определив участки, от которых должна отводится вода следует сделать так, чтобы дождевая влага не задерживалась на таких поверхностях. С кровлей все ясно – с нее вода собирается стандартной водосточной системой. А вот для того, чтобы ваши дорожки или парковка на даче не покрывалась водой после каждого дождя – при их строительстве необходимо предусмотреть уклон, по которому вода под действием гравитационных сил будет скатываться в водоприемные воронки или желобы. Аналогичные устройства- воронки или желобы устанавливаются и под окончаниями водосточных труб, собирающих влагу с кровли.
3. После расчета и строительства всех воронок или водоотводных желобов – собранная вода должна выводиться в сторону от участка, либо в систему очистки стоков.
4. Отвод воды от водоприемных вороном можно осуществлять закрытым или открытым способом. При использовании открытого способа вода поступает в желобы, закрытые в верхней части решетками. При применении закрытой системы вода поступает в место сбора и отвода по системе подземных труб.
5. Как при укладке желобов, так и при размещении труб – строительные водоотводные конструкции должны размещаться с уклоном в сторону водосбора. Угол наклона труб водосбора и желобов рассчитывается также, как и при прокладке канализационной наружной системы.
6. При укладке труб и желобов после рытья в выбранном месте траншей на их дно укладывается песчаная подушка толщиной не менее 10 сантиметров.
7. Трубы водоотводной системы в земле можно не заглублять на значительную величину. Ливневая канализация работает исключительно в теплое время года и проблема промерзания ей не угрожает.
8. Для того, чтобы система не засорялась в ней необходимо предусмотреть установку решеток-фильтров для сбора крупного мусора и пескоуловителей для сбора взвешенных мелких частиц, таких как песок. В местах расположения фильтров и пескоуловителей при подземной закрытой прокладке труб необходимо предусмотреть наличие инспекционных колодцев и люков для проведения регламентных работ и внеплановой очистки стоков.

Устанавливаем лотки для ливневой канализации

Особенности монтажа ливневой канализации

Для прокладки канализационных желобов ливневки открытым способом можно воспользоваться готовыми решениями- бетонными и пластиковыми желобами для ливневой канализации.

Тщательно просчитывайте уклон труб водоотвода. Используйте строительный уровень или специальный теодолит.

Учтите, что вода является довольно агрессивной средой, поэтому выполняйте канализационную ливневую систему исключительно из материалов, не подверженных коррозии, например пластика или железобетона. Не применяйте трубопроводы, имеющие гофрированную поверхность, так как они чрезвычайно подвержены засорению.

Вода везде может найти выход, так что при соединении труб ливневой канализации используйте герметичные технологии, аналогичные обычной наружной канализации.

Для того, чтобы вода в ливневке не замерзла в зимнее время – в началу заморозков система должна быть полностью прочищена и освобождена от воды.

Все входы в водосборники и ливневые желобы должны быть закрыты решетками. Легче сгрести листья с таких решеток, чем потом доставать их из недр канализационной системы.

На каждом повороте водоотводной трубы должен иметься смотровой люк или колодец.

Для того, чтобы более подробно ознакомиться с технологией строительства ливневой канализации на даче – ознакомьтесь с видеоуроком.

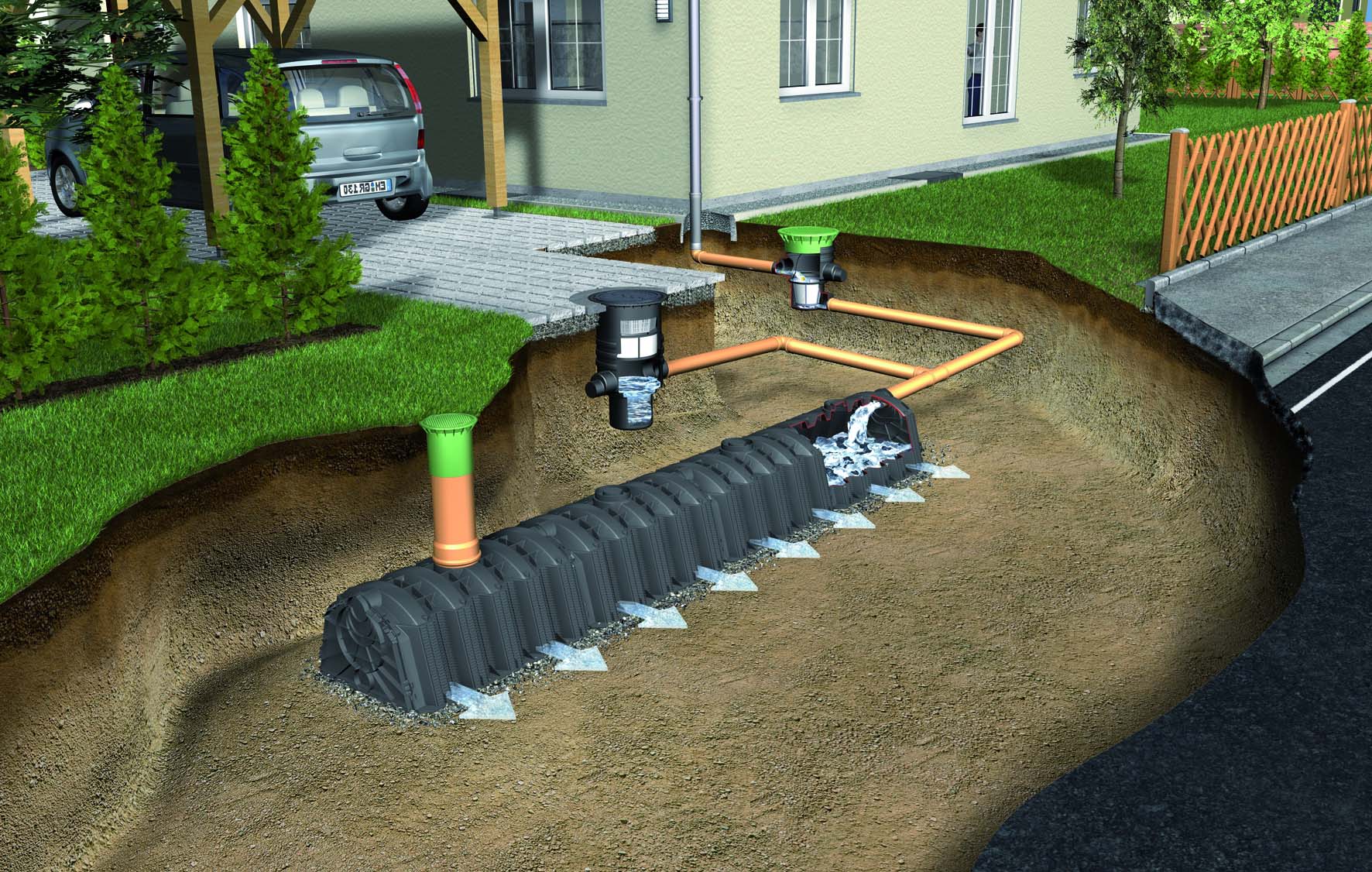

Назначение и принцип работы

Функции колодца состоят в накоплении воды с последующим ее выведением с участка. Накопление происходит путем слива дренажных вод по трубам в емкость конструкции. Выводить накопленную водную массу можно двумя способами:

• самотеком в грунт — через дренирующий слой отсыпки вода уходит в более глубокие слои почвы;
• принудительным откачиванием — из накопительной емкости с помощью насоса для хозяйственных нужд, в ассенизаторскую цистерну или в природные резервуары.

Также дренажные колодцы могут служить для профилактического осмотра и очистки трубопроводных коммуникаций — дренов. Такие конструкции называются смотровыми или ревизионными.

Проектирование системы ливневой канализации

Перед монтажом системы составляется подробная схема и выполняется проектный расчет. Для работы понадобятся следующие сведения:

• количество осадков, выпадающее в данной местности, необходимое для вычисления производительности ливневки;
• тип грунта и уровень залегающих вод;
• следует учесть особенности рельефа на участке;
• потребуется рассчитать площадь водосборной поверхности с учетом крыши, этот показатель определит количество дождепремников и лотков.

Для расчета объема отводимой жидкости используется специальная формула:

V=q20xSxΨ,

V – количество воды, поступающей в систему;

q20 – интенсивность осадков в регионе (определяется в справочнике);

S – площадь территории отведения воды;

Ψ – поправочный коэффициент для различных материалов, покрывающих кровлю и участок. Значения для некоторых покрытий:

• крыша – 1;
• асфальтированные поверхности – 0,95;
• участки бетонной стяжки – 0,85;
• щебень – 0,4.

При проектировании ливневой канализации учитывается стоимость материалов. Ливневка закрытого типа обходится дороже, поэтому следует заменить ее открытыми лотками в местах, где это допустимо.

В процессе составления плана необходимо выбрать место конечного водоотведения, обычно выбор стоит между несколькими вариантами:

• септик;
• дренажный колодец;
• природный водоем;
• центральная канализация.

На плане обязательно указывается уклон труб и направление, в котором вода движется по лоткам. Готовый проект включает: схему ливневки, места расположения основных элементов, спецификацию оборудования и смету строительства.

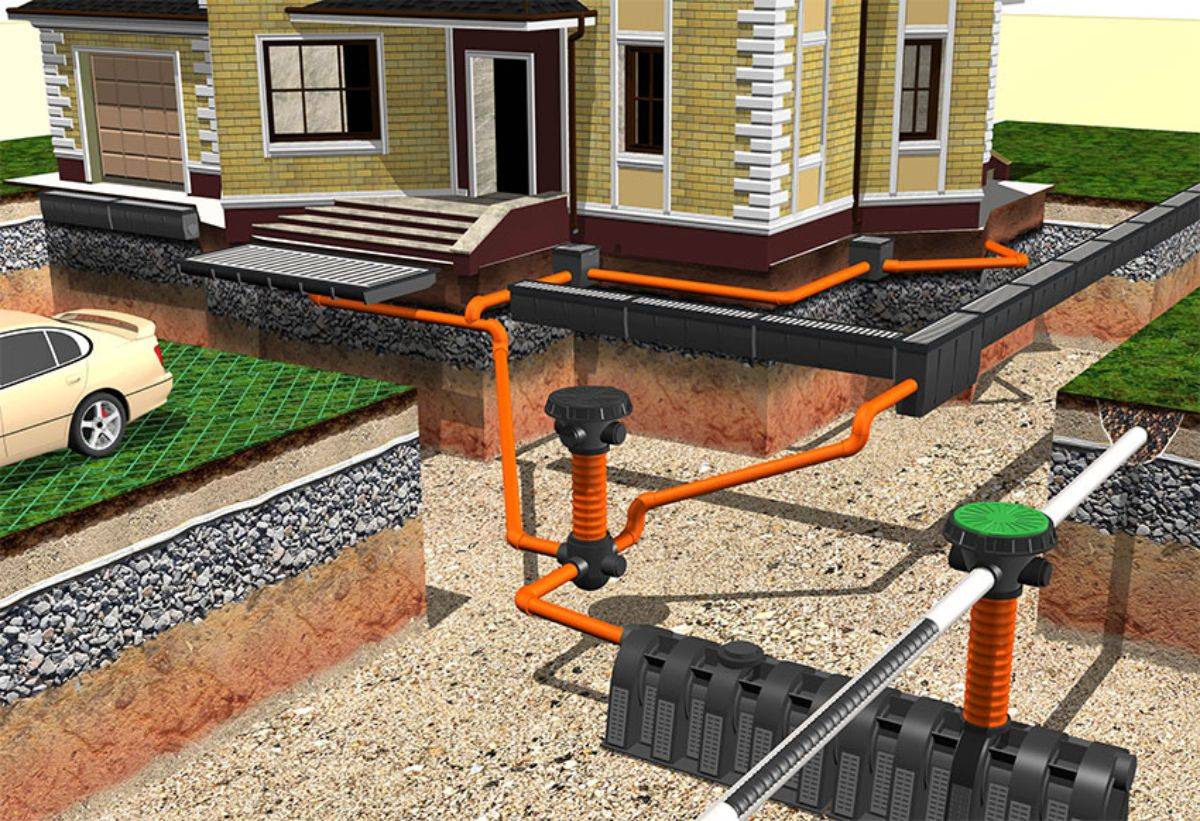

Как выглядит устройство ливневой канализации и последовательность строительных работ пори ее монтаже

Структура сети водоотвода зависит от нескольких факторов: есть ли намерение использовать дождевую воду в целях полива, очищать ее или же сбрасывать без каких-либо операций в общую систему. К основным элементам, которые она может включать, относятся следующие компоненты:

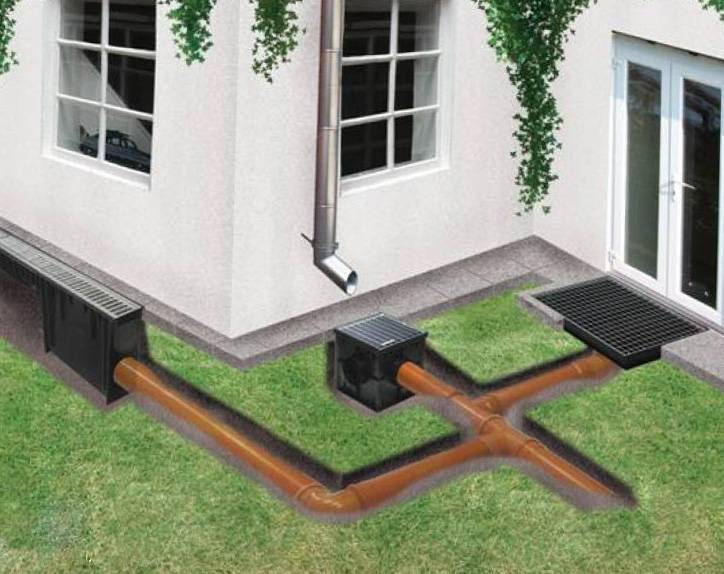

• Открытый лоток для линейной конструкции.
• Дождеприемник для точечной конструкции.
• Пескоуловитель.
• Придверный поддон.
• Смотровой колодец.
• Коллектор.
• Трубы дренажные.
• Люк канализациолнный.
• Закрытый трубопровод.

Стадия проектирования

Если проект не предусматривает устройство ливневой канализации или попросту нет карты последовательности выполнения работ, то собственнику придется, либо самостоятельно заняться этим, либо пригласить специалистов. Собственно, рассчитать количество материалов и способ монтажа в состоянии любой домовладелец. Для этого следует определиться с размерами системы, которые будут оптимальны для отвода воды.

Необходимые данные для выполнения расчетов несложно найти в интернете:

• Сведения о количестве выпадающих осадков в регионе.
• Максимальный уровень снежного покрова и дождевых осадков.
• Рельеф и общая площадь участка, с которого производится сток.
• Данные о коммуникационных сетях, находящихся под землей.
• Характеристики почвы.

Финальный подсчет объема отводимой воды выполняется по формуле, где участвуют данные о площади кровли, интенсивности осадков и поправочный коэффициент. Полученный результат используется для выбора оптимального сечения труб по таблице.

Создавая проект водоотвода, нужно отметить местоположение водосборников и ревизионных колодцев. Кроме диаметра труб и глубины их залегания следует определиться с уклоном желобов. Обычно последний показатель составляет 1 см на метр магистрали. Это позволит эффективно отводить воду и не допустить появления трещин в кирпичной стене здания.

Технология монтажного процесса

После составления проекта по устройству ливневой канализации в загородном частном доме и разобравшись с теоретической частью по монтажу системы, остается приступить непосредственно к процессу. Для этого составленная схема переносится на участок, таким образом, отмечаются места установки дождеприемников и емкостей для накопления воды.

Следующий шаг – планирование магистрали для прохождения труб, которая будет соединять все элементы конструкции. Дальнейшие действия выполняются по следующим переходам:

• Вырыть траншеи для трубопровода, их глубина должна превышать сечение укладываемых труб не менее чем на 150 мм.
• На дно готовой траншеи засыпать песок или гравий, который будет выполнять роль подушки, и способствовать нейтрализации сил пучения. Толщина подушки после трамбовки должна быть в пределах 150-200 мм.
• Выкопать котлованы для коллекторной емкости и ревизионных колодцев.
• Смонтировать трубопровод, соблюдая углы уклона.
• Установить лотки, дождеприемники и подсоединить их к трубам.
• Подключить трубопровод к пескоуловителю и колодцу или резервуару, используя фитинги.
• Засыпать траншею слоем песка или гравия и утрамбовать его.
• Облагородить прилегающую к водоотводу территорию, например, уложить тротуарную плитку или забетонировать, после чего установить решетки на линейные магистрали лотков.

На участках с пересеченной местностью нужно организовать перепадный колодец с соблюдением необходимого уклона труб. По возможности, перед тем как засыпать траншею желательно провести гидравлические испытания, которые помогут обнаружить места протечек

Определенная последовательность монтажных работ при устройстве ливневой канализации имеет важное значение для последующей эксплуатации системы

Обслуживание ливневки

Качественная организация процесса отвода дождевой и талой воды – это еще не все. Система нуждается в периодическом обслуживании, для чего необходимо выполнить несколько простых операций:

• Раз в 6 месяцев следует проводить очистку стоков.
• Не реже раз в три месяца контролировать состояние пескоуловителей, а при необходимости также проводить чистку.
• На дне дренажного колодца могут собираться частицы грязи или ила, их нужно периодически удалять, чтобы предотвратить засорение дренажа.

Через 10-15 лет эксплуатации водоотводящей системы рекомендуется промывать трубы от наслоений. Промывка осуществляется в двух направлениях при помощи напора воды из шланга.

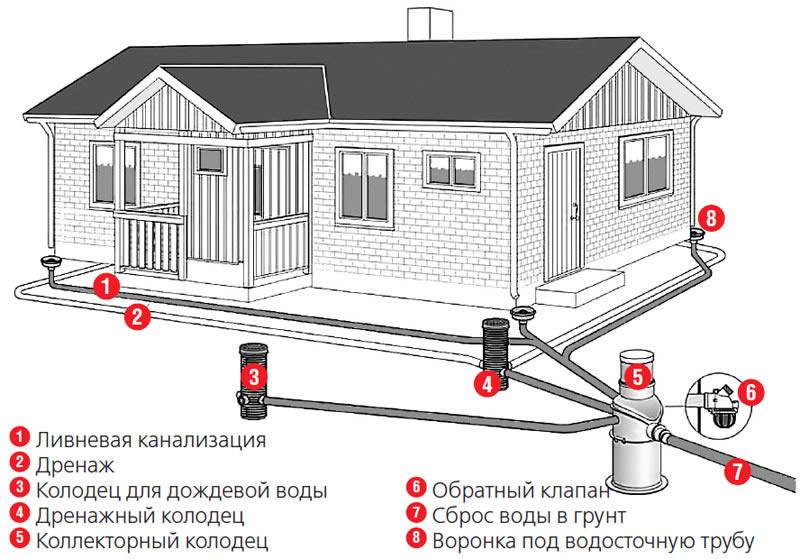

Ливневая канализация в частном доме, схема устройства

Система имеет все устройства, при необходимости и в зависимости от участка можно проектировать канализацию любой сложности и конфигурации.

Все элементы создают систему, она должна включать:

Колодец. Он должен иметь максимально возможный объем. Размер напрямую зависит от возможного количества дождевой воды, габаритов участка и кровли. Удобно его изготовить из бетонных колец. Их вкапывают в почву, над колодцем делают плиту с люком. Если взять бетонную плиту с люком – сверху можно насыпать почву 4-5 см толщиной и высадить газонную траву. Газон, растущий над колодцем, будет немного отличаться по густоте и цвету, если насыпать слой земли 15-20 см, то разницы вы не заметите;
Люк колодца. Эти элементы изготавливают из разных материалов – сталь, чугун, пластмасса или резина, выбирают только с учетом личных предпочтений хозяина дома

Неважно из чего вы делаете колодец, он должен быть на такой глубине, чтобы его верхний срез находился на 15-20 см ниже поверхности почвы. Для установки люка часто из кирпича делают небольшую горловину, это позволит вырастить газон, который не будет отличаться от остальной территории;

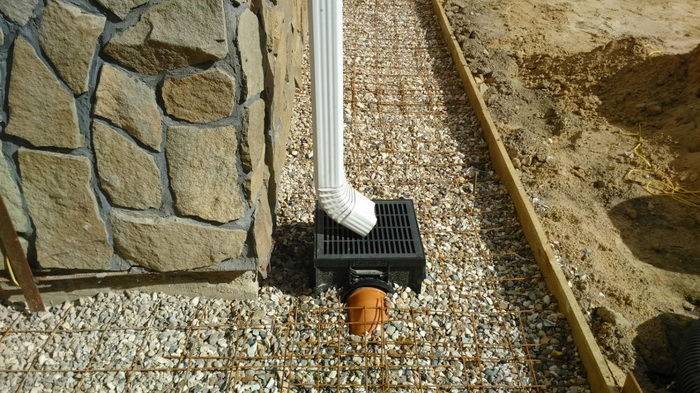

Точечные водоприемники

Емкости небольших размеров, их размещают в местах скопления воды – в низких местах площадок, под водостоками. Их изготавливают из бетона или пластика. Бетонные изделия используют при создании глубокой ливневки. Их устанавливают вертикально один на один, до необходимой высоты. Сейчас начали продавать надстраиваемые водоприемники из пластика;
Дренажные каналы. Бетонные или пластиковые желоба, размещают в местах, где собирается много дождевой воды – возле садовых дорожек, вдоль свесов кровли, если нет водостоков. Иногда их устанавливают под водостоки, это удобно, если делая отмостку  возле жилого дома, не предусмотрели укладку труб сброса дождевой воды. Ставят такие приемники возле края отмостки. Это позволяет создать ливневую канализацию, не повредив бетонную отмостку;
Пескоуловители. Приспособления, предназначенные для улавливания песка и грязи. Обычно используют пластиковые изделия, они надежны и стоят недорого. Стоять должны эти устройства на длинных участках трубопровода с промежутками друг от друга. Периодически их необходимо чистить, но зато система не засорится и ее не придется чистить;
Решетки. Необходимо брать решетки с крупными отверстиями, чтобы быстрее уходила вода, они бывают:

1. Чугунные – хороший материал, но с него быстро слезает краска (продержится не более 2-3 лет);
2. Стальные – самый плохой материал для таких изделий, они быстро разрушаются от коррозии;
3. Алюминиевые – служат дольше других изделий, хорошо выглядят, самые дорогие;

• Трубы. Желательно использовать для ливневой канализации пластиковые трубы (рыжего цвета). У них гладкие стенки, благодаря чему осадки быстро стекают. Диаметр труб зависит от количества ответвлений системы, и объема поступающей дождевой воды. Минимальный диаметр изделий равен 150 мм, чем толще трубы вы уложите, тем лучше. Их располагают с уклоном 3% минимум (труба должна опускаться на 3 см на каждый погонный метр) в сторону в сторону колодца;
• Лотки (открытые желоба), размещают на поверхности почвы или располагают в траншеях закрытые каналы. Их нужно монтировать с учетом необходимого уклона в сторону водосборного колодца. Вода по ним перемещается за пределы участка или в водосборники;
• Ревизионные колодцы. Бетонные или пластиковые колодцы небольшого объема, их размещают на длинных участках трубопровода, в точках поворота и в местах разветвления труб. Если потребуется с их помощью можно удалить засор.

Плоская кровля с внутренним водостоком – что это и зачем он нужен

Отсутствие скатов кровли лишает крышу естественного уклона для того чтобы проводился сток атмосферных осадков. В первую очередь это касается дождя, тающего снега или града.

В таких случаях на зданиях можно обустраивать внутренние или внешние водостоки.

Устройство внутреннего стока воды – это достаточно сложная система, если ее сравнивать с внешним средствами, предназначенными для этих же целей.

Но из-за массы преимуществ владельцы различных сооружений выбирают именно ту систему, которая находится внутри дома. Такое решение вопроса отведения атмосферных осадков можно сравнить с тем, как вода стекает с обычной ванны.

Жидкость находит единственный путь наименьшего сопротивления, куда и направляется посредством течения. Сначала она попадает в канализационную трубу, после чего – в канализационный стояк. В некоторых случаях можно сделать систему таким образом, что вода будет собираться в специальный резервуар, из которого ее можно будет использовать в качестве технической жидкости.

Основными преимуществами плоских кровель с внутренним водостоком являются:

• повышение эстетичности самого здания, так как на его фасадах не будут видны трубы или другие системы стока атмосферных осадков;
• отсутствие промерзания сточных вод в зимний период, так как они спрятаны внутри и согреты самим же зданием;
• более высокая эффективность отведения воды.

ВАЖНО!

Наибольшая проблема, с которой сталкиваются владельцы плоских кровель с внутренним водостоком – это их засорение. Осуществлять чистку в таких случаях очень сложно. Но на данный момент созданы специальные технические средства, которые максимально препятствуют возникновению таких ситуаций.

Также очень важно продумать внутренний водосток до начала строительства или же до того, как начнутся кровельные работы. После того, как строительство будет закончено, осуществить монтаж системы стока атмосферных вод можно лишь в тех случаях, когда будет разобрана часть дома. Устройство водостока

Устройство водостока

Особенности

Как продумать такую систему канализации?

Очень важно. В жилых домах есть отводы для воды, так как это устройство должно быть в каждом доме по предписанию законодательства. Благодаря этому будет обеспечена безопасность жильцам дома

Благодаря этому будет обеспечена безопасность жильцам дома.

Канализационная система и ливневая канализация вод сильно отличаются. Хотя во многом функционал похож, все же не нужно путать эти системы. К примеру, отвод в канализациях требуется, чтобы отводить отработанную воду из квартир. При помощи фитингов и труб она уходит с санузла и кухни.

В конце вода оказывается в выгребной яме или септике. Отличие устройства ливневой канализации в многоэтажном доме отличается тем, что благодаря ней отводится вода, которая скапливается на крыше вследствие выпадения осадков. В этом случае вода перемещается по лоткам, трубам и ливнеприемникам. В едином целом эти элементы отвечают за сбор и вывод ливневой воды с крыш дома. Так же, как и в случае с внутренней канализацией дома, вода отводится по трубам.

Как видите, есть и сходства, но путать системы нельзя. Сама по себе ливневая канализация может быть внутреннего типа и внешнего типа. Вторая часто используется в частных домах, при этом все элементы этой системы канализации монтируют снаружи.

Обратите внимание, что при установке желобов снаружи их следует утеплять на зимний период, чтобы не образовывались наледи. Если же рассмотреть внутренние системы, то они используются только для оборудования ливневой канализации в многоэтажных домах. У таких сооружений обычно плоские крыши

К слову, в этом случае элементы конструкции устанавливают внутри здания, а значит, конструкция не будет перемерзать и ее не нужно утеплять

У таких сооружений обычно плоские крыши. К слову, в этом случае элементы конструкции устанавливают внутри здания, а значит, конструкция не будет перемерзать и ее не нужно утеплять

Если же рассмотреть внутренние системы, то они используются только для оборудования ливневой канализации в многоэтажных домах. У таких сооружений обычно плоские крыши. К слову, в этом случае элементы конструкции устанавливают внутри здания, а значит, конструкция не будет перемерзать и ее не нужно утеплять.

Сверху есть ливневое отверстие. Большинство систем отвода воды внутреннего вида делают из таких элементов:

• Стояк – основная труба.
• Воронка.
• Выпуск.
• Водоотвод.

Не использовать ливневую систему не то чтобы нельзя, а не нужно, и виной тому плоские крыши. На них хорошо скапливается вода, а особенно это заметно, если кровля дома старая (наверняка вы знакомы с семьями, которые живут в старых домах на последнем этаже – часто они не в восторге от этого).

Материалы для монтажа

Еще один популярный вариант – пластик. Выполненный из этого материала водосток надежный и долговечный. Пластик представляет собой прочный материал, который хорошо выдерживает перепады температур. Помимо этого, он недорогой. К плюсам можно отнести и то, что он не подвержен коррозии и его легко устанавливать.

Люк над колодцем

Для изготовления люка можно использовать любой материал. Этот элемент системы ливневой канализации может быть резиновым, пластиковым или металлическим. Выбор делает хозяин, руководствуясь личными предпочтениями. При обустройстве колода необходимо учесть, что крышка должна располагаться ниже уровня земли на 15-20 см.

В большинстве случаев люк укладывают на предварительно сложенную из кирпича горловину, поэтому вокруг колодца можно посадить цветы или посеять газонную траву. Насаждения скроют люк, и участок не будет выделяться на общем фоне

Можно приобрести готовую крышку с люком, но в этом случае крышка располагается на уровне 4-5 см ниже поверхность грунта, что делает люк более заметным и привлекает внимание к внутренней части колодца.

Люк для колодца ливневой канализации дома чаще всего имеет черный цвет, но можно встретить красные и желтые варианты.

Классификация внутреннего водоотвода

В строительстве выделяют два вида внутреннего отвода ливневых вод с крыш многоквартирных домов:

• самотечная;
• сифонно-вакуумная.

Самотечная система является простой. Она представлена воронкой, которая находится непосредственно на крыше, и стояком, по которому стекает вода с крыши вертикально в ливневый коллектор. Такой внутренний водоотвод отличается невысокой пропускной способностью, поскольку вода в него попадает в смеси с воздухом. Эта особенность системы является ее недостатком, из-за которого требуется монтаж большого количества водоотводов, с увеличенным диаметром трубы.

Сифонно-вакуумный внутренний водоотвод благодаря своей конструкции позволяет полностью заполнять трубы ливневой водой. Система представлена комплексом водосборных воронок, которые соединяются желобами в единый горизонтальный водосток. В свою очередь, горизонтальный участок трубы при помощи колена переходит в вертикальное положение. Вода после попадания в водосток движется под воздействием разряжения, заполняя весь объем трубы. Это позволяет увеличить пропускную способность системы, уменьшить количество водостоков, сокращая финансовые затраты на материалы и монтажные работы.

Стоит отметить, что создание плоской кровли с внутренним водоотводом любого вида обходится застройщику дешевле любого иного варианта (одно- или двускатной крыши с предусмотренными внешними водоотводами).
