Как сделать монтаж распашных ворот своими руками? Обзор Привода и автоматика – Инструкция

Самодельный привод

При большом желании автоматику для ворот можно сделать своими руками. Тот, кто хочет сэкономить средства, может попробовать. Если есть интерес к этому делу, процесс ее сборки своими руками может быть увлекательным. Главным элементом такого электропривода служит механизм спутниковой антенны. Она оборудована червячной передачей, которая заменяет электропривод.

Привод для ворот

В основе системы спутникового телевидения стоит механизм поворотного действия. Он представляет собой двигатель, который можно применить для установки автоматики. Принцип червячной передачи схож с действием электропривода. Этот вариант выгоднее, чем магазинные приводы, так как работает от напряжения в 36 В, тогда как магазинные — от сети 220 В.

Сборка механизма

Для сборки вам понадобится 2 рабочих привода от спутниковой антенны. Выберите приводы с самыми длинными штоками. Также понадобится пульт и трансформатор, мощность которого должна составить от 36 до 40 В.

Пульт служит для закрытия и открытия конструкции. Нужно, чтобы он работал на расстоянии примерно 50 м. Также должны быть 2 брелока, которые можно купить в компании, которая специализируется в сфере охраны.

Собрать привод можно примерно за 6 часов. Для того чтобы автоматика качественно работала, дополните ее токовым реле. Если реле не будет, может перегреться или вовсе сломаться мотор.

Так можно легко сделать привод для ворот при минимальных затратах. При этом, если вы отдаете предпочтение готовой сборке, сэкономить можно на монтаже автоматики своими руками.

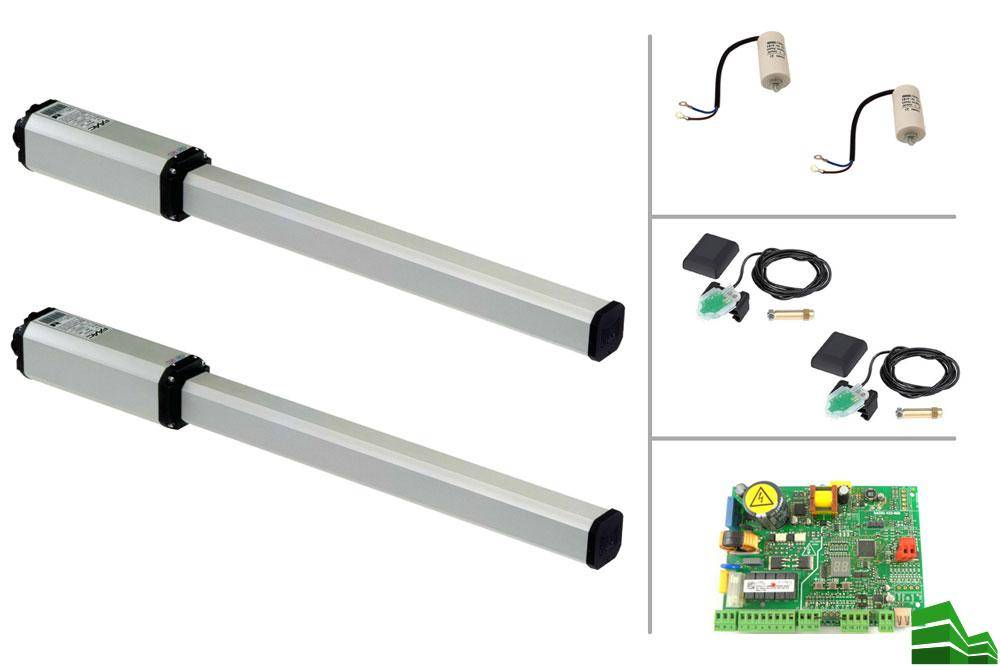

Автоматика с выдвигающимся внутренним штоком

Автоматические ворота своими руками: этапы изготовления

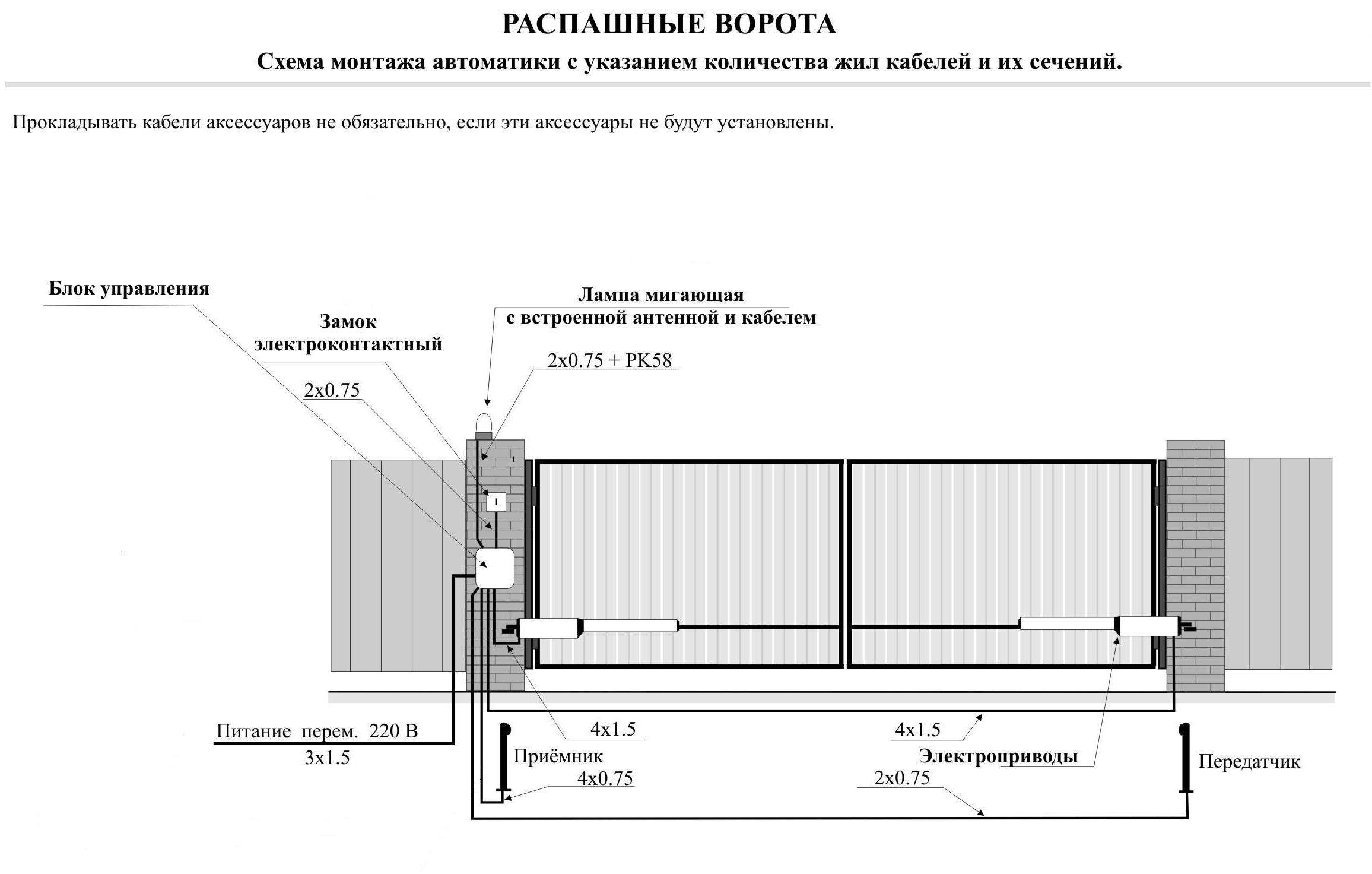

Схема строения автоматических распашных ворот.

Процесс изготовления дверей достаточно прост: для начала нужно составить чертеж ворот или найти готовый, приготовить материалы и инструменты и работать по инструкции. Первым этапом работ будет проектирование. Выполнять его обязательно, так как от правильного определения размеров конструкции зависит удобство ее эксплуатации. Схема составляется достаточно просто, однако требует учета удобных и проверенных размеров конструкции.

Основное условие изготовления ворот своими руками — умение работать с металлом, резать и варить. Кроме того, строителю потребуется напарник, который поможет снять мерки и зафиксировать элементы конструкции при сварке. При точном соблюдении технологии ворота будут такими же качественными, как заводские.

Подготовьте все инструменты, материалы и комплектующие для автоматических ворот:

• металлические профили;
• металлические листы;
• профнастил;
• силовые петли;
• деревянные бруски;
• плиты ОСБ;
• уголок (труба);
• рулетка;
• строительный уровень;
• сварочный аппарат;
• болгарка.

Автоматизация ворот.

После измерения проема можно приступать к изготовлению несущей рамы: нарезать уголки, составить конструкцию на ровной поверхности, выровнять углы. Прямые углы нужно проверять по диагонали — если длины одинаковы, рама собрана правильно и ее можно сваривать. После сварки каждый угол необходимо отшлифовать и покрыть антикоррозийным составом. Для изготовления прочных автоматических ворот своими руками рекомендуется изготовить две рамы и соединить их между собой сваркой или обрезками уголка.

Затем изготавливается металлический каркас — две распашные створки из профильных труб или уголков. Для начала следует установить направляющие в раму и выставить по осям так, чтобы между дверками остался зазор 2 мм. После этого проверяют прямые углы и сваривают каркас — обрешетку будущих ворот. Для обшивки каркаса выкраивают створки из профлиста или металла и приваривают их к каркасу. Сварку лучше начать с нижней части, постоянно проверяя положение полотна. Таким образом обшивается весь каркас. Для усиления ворот приваривают горизонтальный пояс из уголка на высоте 1 м.

Петли привариваются так, чтобы верхняя их часть крепилась к наружной створке, а нижняя — к раме. Для надежного крепления петель приваривают полоски металла к верхушке петли и створке. Затем устанавливают засов. Делается конструкция с использованием вертикальных штырей. В полу и потолке сверлятся отверстия для фиксации, а к воротам привариваются петли засова. Простейшую конструкцию можно сделать из отрезка трубы и горизонтальных пластин. В каждой пластине сверлят отверстия и приваривают ее к уголку, закрепленному вертикально на створке.

http://masterprofnastila.ru/youtu.be/HXTG7oDb0Co

Распашные ворота из металла необходимо защитить от коррозии: покрыть грунтовкой и окрасить. Ворота устанавливаются следующим образом: устанавливается рама и крепится к откосам с помощью штырей. Концы штырей обрезают, обваривают, шлифуют и красят. Затем навешиваются створки, устанавливаются замки и запорные механизмы.

При установке ворот необходимо выравнивать раму, иначе они будут закрываться и открываться сами либо ходить слишком туго. Важным элементом ворот является запорный механизм — он защитит помещение от посторонних. Оптимальным вариантом является установка двух замков — навесного и врезного, при этом запирать створки нужно не только на замки, но и на мощный засов посередине. Единственным условием пользования такой системой является устройство входа через калитку или отдельную дверь. В обычных воротах от засова придется отказаться.

http://masterprofnastila.ru/youtu.be/NCprmKRsJZE

По окончании монтажа автоматические ворота можно утеплить, превратить гараж в теплую постройку. Для теплоизоляции могут использоваться пенополистироловые плиты толщиной 50 мм. Они крепятся на створки и закрываются обрешеткой. Недорогим вариантом теплоизоляции является заполнение створок монтажной пеной и установка стекловаты между частями обрешетки. Сохранить тепло в гараже можно и с помощью установки тепловой завесы. Ее можно сделать своими руками из брезента или пластика, используя принцип функционирования жалюзи.

Приводы для автоматизации

Механизм для автоматического открывания ворот — это самый главный их узел.

Для того чтобы обеспечить открывание ворот, необходимо передать на них движение мотора. Для этого потребуется установка специального крепления. Данные устройства бывают следующих типов:

• рейки;
• винтовые передачи;
• устройства с применением зубчатого колеса;
• кривошипно-шатунные механизмы;
• червячные механизмы;
• цепные передачи.

Для того чтобы сделать откатные или распашные ворота своими руками, применяются перечисленные крепления. Рассмотрим подробнее приводы для автоматизации каждого типа ворот.

Для распахивающихся створок

Для самостоятельного открывания распашных ворот потребуется установка рычажного или линейного привода. Линейный привод походит на автомобильный амортизатор, принцип действия которого заключается в удлинении штока привода. Его рекомендуется использовать при необходимости открывания дверей в разные стороны. Часто устройство изготавливают собственноручно из деталей спутниковых антенн.

Рычажный привод походит на движение руки. Размер устройства в процессе работы не изменяется, крепление производится с использованием подвижного шарнира. Рекомендуется использовать при навешивании створок на столбики из кирпича, поскольку привод не требователен к размещению точки опоры. Для самостоятельного изготовления применяются приводы от стеклоочистителей или стеклоподъемников.

Автоматика для сдвижного полотна

Для того чтобы обеспечить автоматическое открывание или закрывание откатных ворот, используется автоматика заводского производства, в комплект которой входят:

1. привод;
2. блок управления датчиками;
3. зубчатая рейка.

Подобное устройство можно сделать самостоятельно, используя электромотор с редуктором, длинную цепь от автомобильной техники и 2 звездочки.

Из металла

Изделия для частного дома, основу которых составляют металлические элементы, изготавливаются с помощью сварочного аппарата. Потребуется следующий инструмент:

• болгарка;
• электроды, работать со сварочным аппаратом;
• рулетка;
• строительный уровень;
• отвес;
• лопата или садовый бур;
• мастерок;
• краскопульт или кисть для окрашивания конструкции;
• молоток;
• дрель.

Крепить обшивку нужно клепателям для заклепок. Изготовление входной группы предполагает необходимость применения материалов:

1. Споры. Они представляют собой металлические трубы круглого или квадратного сечения. Размер определяют, руководствуясь весом всей конструкции, а также ветровой нагрузкой. К стальным воротам, подходят опоры 80 на 80 на 4 мм или 100 на 100 на 5 мм. Кирпичные столбы упрочняют с помощью металлических труб. Сначала устанавливают их, затем делают кирпичную кладку.
2. Дачные конструкции, обычно состоят из рамы и обшивки. Прочность придают профильные трубы 60 на 40 мм или 40 на 25 мм. Толщина металла должна быть не менее 1,5 мм. Выбор подходящего варианта делается на основе общего веса конструкции. Чем тяжелее материал обшивки, тем более мощной должна быть рама.
3. Петли. Их выбирают, опираясь на параметры створок. Чем тяжелее конструкция, тем более надежными должны быть эти элементы. Петли встречаются регулируемые и нерегулируемые.
4. Лакокрасочные материалы (краска, лак). Подготавливают еще и грунтовочный состав.
5. Запорный механизм.
6. Материалы, с помощью которых заливается фундамент для распашных ворот (цемент, песок, щебень, арматурные прутья).
7. Крепежные элементы (саморезы или заклепки).

Откатные ворота. Нюансы с высотой откатных ворот

Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических. Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

• У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)
• Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам, верхний край ворот оказался на 24 см выше верхнего края забора!

Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.

Распашные ворота с электроприводом своими руками

Установка распашных ворот с электроприводом своими руками – это сложный процесс, который требует соответствующих знаний, умений и навыков. Если допускаются ошибки, то система работает некорректно.

Необходимые материалы и инструменты

Перед установкой конструкции рекомендуется подготовить необходимые инструменты и материалы. Для распашных ворот рекомендуется использовать:

• стойки для опор;
• металлический жесткий каркас;
• обшивку;
• электрический привод;
• гаражные петли;
• металлическую задвижку.

Для правильной установки автоматической системы рекомендуется использовать растворитель, кирпич, трехжильный кабель, цементный раствор и грунтовку, изолированные поливинилхлоридные трубы, электрод, саморезы, профильные трубы.

Для выполнения работ по изготовлению распашных ворот используется лопата, отвертка-индикатор, болгарка, автомат УЗО, молярная щетка, строительный уровень, щетка для металла, шуруповерт, измерительные инструменты, сварочный аппарат.

Подбор электропривода

Выбор электрического привода для распашных ворот своими руками – это ответственная задача. Это устройство, в котором двигатель управляет рычагом с помощью редуктора.

Линейный привод для распашных ворот своими руками работает по принципу: двигателем вращает винт через редуктор, в результате чего передвигается гайка в одну сторону с направляющей, преобразуется энергия вращения, открываются ворота. По окончанию цикла работа замедляется блоком управления.

Рычажный привод для распашных ворот своими руками обеспечивает плавность и бесперебойность работы ворот. Мотор передает энергию на вертикальный вал через редуктор. Рычаги, которые перемещают конструкцию, удерживают кривошип.

Гидравлический самодельный привод для распашных ворот своими руками – это надежная конструкция. Гидравлический насос двигателя устройства усиливает поступление к гидроцилиндрам рабочего раствора. Гидроцилиндры обеспечивают передвижение ворот. Датчики гарантируют безопасную работу системы.

Если створки открываются внутрь

Между центральной точкой петли и чертой несущего столба длина 60 миллиметров. Если ворота распахиваются внутрь, то расположение внутренних столбов такое же, как и наружных. Специалисты советуют делать закладку посредине трубы из металла или швеллера. На следующем этапе выводятся закладные, которые крепятся на кронштейны. На крайние углы движения ворот устанавливаются упоры, которые выполнены из уголка или арматуры.

Если ворота открываются внутрь, то при установке автоматики может возникнуть необходимость в проделывании углубления. Электрический привод может устанавливаться после монтажа распашных ворот. Этот вариант установки используется при установке линейного привода. При монтаже без углубления рекомендуется соблюдать все условия.

Если створки открываются наружу

Если устанавливаемая створка на распашных воротах, открывающихся наружу, находится изнутри, то рекомендуется изготовить закладные. С этой целью используется металлическая труба, сечение которой составляет 10х10 сантиметров. Можно использовать швеллер, который рекомендуется правильно установить по центру столба из кирпича. Для монтажа привода на распашные ворота приваривают арматуру.

Закладные выводятся для профильной трубы, сечение которой составляет 6х3 сантиметра. Они должны выводиться в опорном столбе, к которому приваривают петли. Для распашных ворот используются три закладные.

При монтаже конструкции параллельно устанавливается автоматика. Для этого сваривается первый кронштейн с рамой каркаса и второй – с закладным элементом столба. При выполнении всех работ рекомендовано строго соблюдать все нормы. Все провода, которые прилагаются, проверяются на цельность и наличие изоляции.

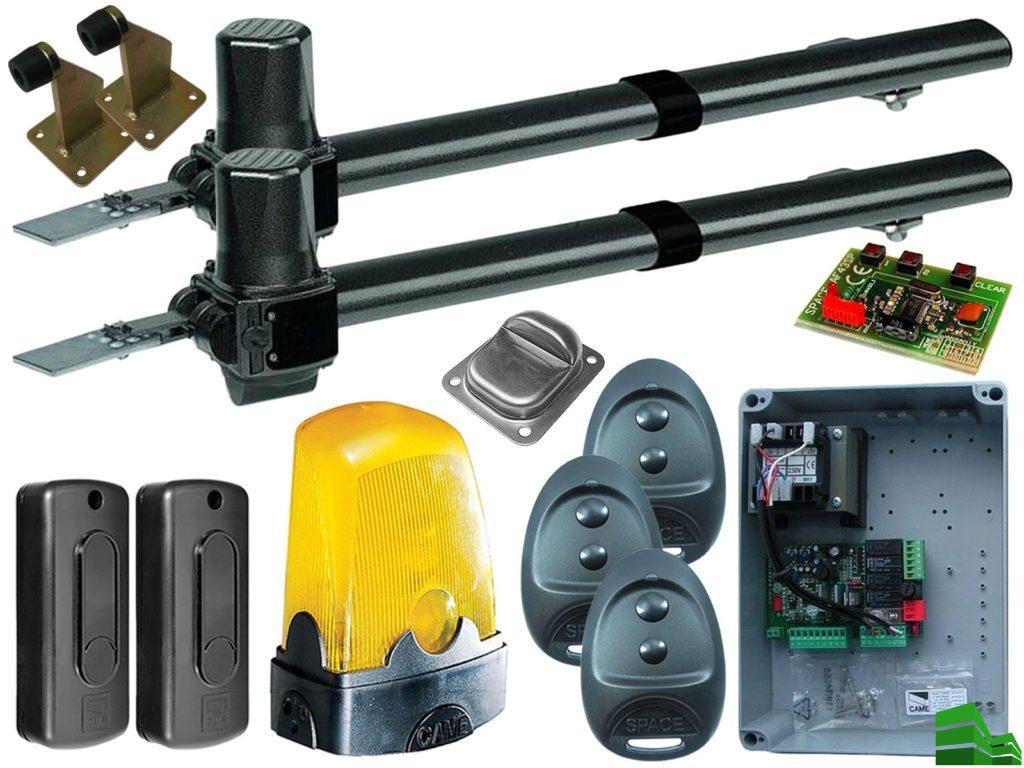

Блок и пульт управления

При выборе автоматических элементов определяется парусность, ширина и вес створок, направление открывания ворот. Блок питания подключают при отключении проводки и коммуникаций.

Приемник, который обеспечивает прохождение всех сигналов, устанавливают в специальный разъем в плате управления. В разъем дополнительно устанавливают две перемычки, предназначенные для тестирования привода.

Фотоэлементы подключаются в последнюю очередь, поэтому предварительно устанавливается перемычка. После того, как приемник будет подсоединен, программируется пульт, с помощью которого обеспечивается дистанционное управление в соответствии с инструкцией производителя автоматики.

Подготовка к монтажу автоматики

Для начала стоит определиться, какая автоматика будет использоваться. Различают приводы линейного и рычажного типа для таких створок. При расстоянии между внутренней стороной столба и воротной петлей менее 1,5 см может использоваться линейный механизм, который стоит значительно дешевле рычажного. В остальных случаях применима рычажная автоматика. Стоит отметить, что для ворот с открытием створок наружу, подходят оба механизма.

Как уже было сказано выше, автоматика устанавливается внутри проема. И она занимает по 15 см с каждой его стороны. В случае слишком узких распашных ворот автоматика может быть установлена вверху створки, на той высоте, которая позволит беспрепятственно использовать механизм.

Далее, нужно определиться, будут ли использованы концевые выключатели. Дело в том, что отказ от них позволит значительно сэкономить средства. Если есть возможность установить упоры в земле, которые будут ограничивать ход ворот, использование концевых выключателей необязательно.

Для монтажа привода к воротам понадобятся такие инструменты:

• плоскогубцы;
• изолента;
• метр (или рулетка);
• электродрель, но может пройти и ручная;
• шуруповерт с разными насадками;
• молоток.

Что предусмотреть?

Один из главных критериев, на которые нужно ориентироваться – безопасность эксплуатации. Следовательно, устройства на напряжение 220 В использовать нежелательно; только рассчитанные на его низкие значения (в пределах 12 – 36 В). Судя по отзывам тех, кто уже самостоятельно конструировал автоматику ворот и пользовался ею, один из приемлемых вариантов – механизм, управляющий положением спутниковой антенны.

Чтобы система работала исправно, и двигатель не «сгорел», следует продумать, как организовать его автоматическую остановку при крайних положениях выдвижной части или при возникновении какой-либо преграды в процессе открывания ворот. Значит, придется задействовать такие элементы схемы, как бесконтактные датчики (например, фото-) и концевые выключатели.

Сборка актуатора

Определение размеров актуатора

В основе актуатора лежит телескопический механизм. Чтобы его создать, вам понадобится пара металлических коллекторов. Один из них должен входить в другой без люфта. Подойдут трубы с квадратным и круглым сечением – это не сыграет особой роли. В полости не должно быть ржавчины, трещин, сколов. Поэтому рекомендуется приобретать трубы, которые не применялись в работе ранее.

Размеры труб и шпилек следует рассчитывать самостоятельно на основе предварительных замеров.

К примеру, имеется сложенный привод длиной 110 см с рабочим ходом 50 см. Тогда протяженность внешнего коллектора должна быть не больше 100 см, а внутри него будет вложен другой канал – еще меньше, 80 см.

Зато длина шпильки может быть от 110 см. На это влияет способ фиксации двигателя. При открытых воротах приводные трубы имеют перехлест в 30 см.

Сборка выдвижной части

Алгоритм сборки выдвигающейся части:

• Пропускаем через наименьший коллектор шпильку с закрученным метизом и устанавливаем ее в центральной части трубы. Последняя не должна иметь слишком большой диаметр;
• Равномерными усилиями обтачиваем метиз до полного вхождения в канал;
• Фиксируем все сварочным аппаратом. Внутри сваривать необязательно. Но, если есть желание, то можно сделать это через вырезанное отверстие;
• После закрепления метиза выкручиваем шпильку;
• На конце шпильки фиксируем опорную деталь с очищающим аппаратом, который закрыт с двух сторон;
• Подшипник должен беспрепятственно скользить по полости трубы. Между ним и стенкой канала пространство должно быть не больше 1 мм;
• Зажимаем опорный элемент на шпильке двумя метизами;
• Между гайками прокладываем пару шайб, чтобы предотвратить трудности с вращением;
• Смазываем шпильку литолом;
• Вводим шпильку внутрь наименьшего коллектора и закручиваем метиз;

Для проверки правильности сборки можно прогнать по всей длине трубы подшипник. Он должен передвигаться легко и не заклинивать.

Заглушки и шарнирные соединения

Теперь самое время заняться заглушкой. Она представляет собой стальную болванку. Ее размер немного меньше, чем диаметр коллектора.

Чтобы привод можно быть в любой момент отремонтировать, в канале следует сделать несколько отверстий.

К торцу пробки с помощью сварки нужно прикрепить металлические полоски с отверстием. Пространство между ними не должно быть больше толщины фиксатора на воротной створке.

Перед монтажом заглушки внутрь трубу можно положить 50-70 г литола. Далее подшипник установите в канал на 5 см, после чего не забудьте добавить смазки и заглушить коллектор.

Внешняя труба актуатора

Из коллектора полностью вытаскивают шпильку до тех пор, пока подшипник не будет упертым в гаечный метиз. Внутренний коллектор устанавливают во внешний, а шпильку закручивают 5-6 оборотов.

После этого монтажники выбирают метод фиксации двигателя. В идеале цилиндрический корпус мотора фиксируют внутри коллектора с помощью прижимных крепежей.

Если возникли трудности с поиском двигателя подходящего габарита, тогда можно приварить к задней части отрезок канала, металлической полосы или уголка. Таким образом, получится зафиксировать небольшой мотор любым доступным вариантом.

Установка мотора и окончательная сборка

Вал двигателя и шпильку соединяют вместе посредством муфты. Ее можно купить в магазине. Обычно она продается среди комплектующих для двигателя. Иногда можно самостоятельно ее создать, используя парочку маленьких трубочек. Они должны быть вложены друг в друга.

Повторно смазываем шпильку литолом и крепим мотор на площадке. Вращательными движениями сокращает длину спускового механизма до исходного положения. Далее уже всю поверхность внутреннего коллектора смазываем литолом и полностью складываем приводной механизм.

Если двигатель зафиксировать во внутренней части коллектора, тогда нужно его разместить на глубину 5-6 см. При этом желательно воспользоваться заглушкой, идентичной первой.

Проводку можно пропустить через отверстие, сделанное внизу коллектора. Главное, чтобы туда не попадала влага. Еще один участок для создания отверстия – сама заглушка. Независимо от выбранного метода рекомендуется установить сальниковые вводы.

Когда мы крепим мотор на площадке, мы должны приварить подшипник к ней. После этого обязательно следует убедиться в надежности и жесткости сооружения. А двигатель лучше оснастить защитным кожухом.

Когда все сделано, дело остается за малым – установить спусковые механизмы на необходимое место. В конце нужно соединить наконечники заглушек с крепежами на дверях и столбах. Для этого могут понадобиться метизы.

Автоматизация распашных ворот

выбрать подходящий электропривод

По схеме расстояние обычно не превышает 150 мм, но может быть и больше, поэтому важно отнестись к выбору электропривода серьёзно

Лучше всего обращать внимание на линейные модели, которые более современны по характеристикам и красивее

Если уже на схеме видно, что расстояние превышает 150 мм, то в таком случае линейный привод не подойдёт, а придётся брать рычажный вариант. Он не такой красивый, но продолжительность работы этого электропривода выше.

Важно уже после установки сразу же проверить ворота на предмет замыкания или наличия преград, которые сразу нужно будет устранить. Если оставить преграды или перекосы, то автоматика не прослужит даже года. Установка автоматики для распашных ворот своими руками — это лучший вариант сэкономить деньги, но при этом значительно повысить уровень комфорта в загородном доме

Это уже не говоря о том, что такие распашные ворота с автоматической системой не только повышают престиж, но и стоимость самого дома

Установка автоматики для распашных ворот своими руками — это лучший вариант сэкономить деньги, но при этом значительно повысить уровень комфорта в загородном доме. Это уже не говоря о том, что такие распашные ворота с автоматической системой не только повышают престиж, но и стоимость самого дома.

При соблюдении всех правил, схем и рекомендаций, ворота с автоматической системой могут прослужить своему владельцу долгие годы.

Установка распашных ворот

У распашных ворот отсутствуют колеса, ролики и направляющие, за счет чего нет необходимости специально для них подготавливать фундамент, как в случае откатных. Среди материалов для монтажа распашных ворот стоит выделить:

1. Профильные трубы с сечением 60х30, 40х30 мм;
2. Швеллер или профильная труба размерами 100х100 мм;
3. Материал для обшивки. Это может быть дерево, профнастил и т.п.;
4. Арматура диаметром 14 мм;
5. Электроды;
6. Кирпич;
7. Раствор из цемента, песка и щебня.

Инструменты:

1. Лопата;
2. Сварочный аппарат;
3. Болгарка;
4. Уровень;
5. Измерительный инструмент;
6. Шуроповерт.

Прежде чем устанавливать распашные ворота, сделайте замеры, подготовьте место для монтажа. Выкопайте 2 ямы для опорных столбов. Они должны стоять ниже, чем промерзает почва примерно на 1,2 метра. Ширина составит 30 см. На дно ямы насыпьте щебень. Затем опустите опорные столбы в яму.

Можно использовать металлические трубы или швеллер. Залейте столбы бетоном (на ведро цемента 3 ведра щебня, 3 — песка). Если планируете ставить электропривод, то просверлите под него дырку и установите изоляционную трубку.

Распашные ворота с автоматикой чертежи

Далее приварите к столбам опорные пластины. На них будут крепиться петли. Понадобится 4-8 петель. Их количество зависит от веса и размера створок.

Затем нужно подготовить створки. Сварить прямоугольный каркас по ширине ворот. Сначала его нужно сделать слитным. По центру приварить еще 2 трубы. Между ними должен быть промежуток от 5 до 10 мм. Затем нужно распилить каркас между центральными трубами. К створкам приварить петли и навесить полотно на опорные столбы.
