Как сделать систему поверхностного водоотвода своими руками? Обзор и Инструкция

Монтаж системы водоотвода своими руками

Количество рядов желобов, их ширина и конфигурация, наличие дополнительных элементов зависят от многих факторов – площади покрытий, с которых будет собираться вода, предполагаемой интенсивности осадков, возможностей отвода и утилизации воды.

Большинство фирм, занимающихся продажей линейных водоотводов, оказывают услуги по расчету водоотвода. Они помогут определить места монтажа и длину каналов.

Монтаж системы можно выполнить, руководствуясь указаниями производителей:

• Вдоль будущей траншеи натягивают веревочный уровень, который поможет уложить элементы ровно и задать необходимые направление и уклон;
• Выкапывают траншею, которая должна быть на 20 см шире и на 10 см глубже, чем модель желоба;
• Подготавливают места под приточные и сточные элементы, установку дождеприемников и колодцев. На дно заливают слой бетона класса В15 толщиной 8-9 см и сразу же помещают там желоба (бетон не должен схватиться). Обычно желоба маркированы специальными стрелками, помогающими монтировать их в направлении стока воды. Элементы устанавливают по очереди – от самой глубокой до самой мелкой точки. При необходимости стыки заделывают герметиком;
• На желобах и других элементах укладывают решетки. Их поверхность должна находиться на 2-5 мм ниже поверхности окружающего твердого покрытия. Тогда вода будет хорошо стекать в желоб.

По обеим сторонам желоба заливают бетон класса В15, а после схватывания бетона укладывают элементы мощения.

Пластиковые водоотводные лотки

Проектирование водоотвода и поверхностных систем

Проектирование любых водоотводных систем должно в обязательном порядке осуществляться с учётом следующих факторов:

• Тип грунта, а также глубина его промерзания и уровень накопления в нём жидкости;
• Уровень подземных вод, который также зависит от типа грунта или почвы;
• Частоту и интенсивность атмосферных осадков в конкретном регионе;
• Рельеф земной поверхности, а именно уклон, а также наличие низменностей и возвышенностей;
• Тип объекта, его расположение, назначение и условия эксплуатации.

Проект системы поверхностного дренажа необходимо согласовать как с официальными инстанциями, так и со специалистами в области проектирования. Профессионалы этого дела могут помочь с некоторыми нюансами, дать полезные рекомендации и подобрать материалы, которые лучшего всего подойдут для реализации плана.

Грамотный проект, как правило, включает в себя такие детали, как:

1. Размещение водоотводных лотков, дождеприёмников и пескоуловителей;
2. Подбор оптимального места для размещения всех элементов дренажной системы;
3. Расположение и соединения всех водосточных труб между собой и с центральным коллектором;
4. Схемы монтажа всех основных конструкционных элементов поверхностного водоотвода;
5. Расположение и характер естественных уклонов поверхности и необходимость формирования искусственных уклонов.

Зачастую проекты дренажной системы частных построек составляются достаточно просто и быстро. Для обширных жилых комплексов и промышленных предприятий более характерны объёмные инженерные гидропроекты, поскольку только учёт всех, даже самых мелких деталей, поможет правильно установить поверхностный водоотвод. Финальные составляющие части проекта – это чётко определённые объёмы строительных работ, количество необходимых материалов и итоговая стоимость всех этапов монтажа дренажной системы. Только внимательный подход к планированию и установке водоотвода поможет достичь лучших результатов.

Решетки дренажных каналов

Канал и решетка – элементы одной системы, и они должны соответствовать друг другу и условиям объекта. Сегодня можно купить решетки из стали, меди, пластика и чугуна.

• Решетки из нержавеющей стали стоят дорого и применяются на представительских объектах для сбора воды с террас и балконов.
• Решетки из оцинкованной стали – наиболее популярный выбор для частного дома. Они сочетают в себе достаточную прочность для проезда легковой машины и невысокую цену.

• Медные решетки – тоже недешевое удовольствие, а из-за специфики применения они быстро теряют декоративность. Такая решетка не может применяться в зонах проезда транспорта.
• Пластиковые решетки – самый дешевый вариант. Их продают в комплекте с пластиковыми каналами. Такой вариант оптимален для пешеходной зоны.
• Чугунные решетки наиболее прочные и долговечные. Стоимость канала с такой решеткой часто пугает покупателей, особенно если это ковкий чугун. Но стоит понимать, что такими системами не обязательно оборудовать весь периметр. Достаточно использовать их только в зоне проезда автомобиля.

В некоторых местах дренажные каналы можно укрыть массивными чугунными решетками.

Назначение дренажной системы

Собираясь обустраивать водоотвод на участке, необходимо разобраться, для чего нужна дренажная система. Конструкция из труб или каналов предназначена для отведения на определенное расстояние талой, атмосферной и грунтовой воды, чтобы поддерживать нормальные показатели влажности в грунте. Собранная вода направляется в центральную канализационную сеть или используется для хозяйственных нужд.

Отсутствие дренажной сети на участке может стать причиной разрушения фундамента всех строений, возведенных на участке. Вода, содержащаяся в почве, постоянно воздействует на основание дома и способствует ускоренному разрушению конструкции. При замерзании влажный фундамент начинает растрескиваться, что приводит к преждевременному проседанию какой-либо части строения и его последующей деформации. Кроме того высокая влажность будет отмечаться в погребах и подвальных помещениях. В результате создается благоприятная среда для развития грибка и плесени. Лишняя влага в почве препятствует нормальному развитию растений, посаженных на приусадебном участке.

Понять, что возникла необходимость обустройства на участке системы водоотведения, помогут обыкновенные лужи, которые на протяжении долгого времени не уходят после таяния снега или сильного дождя. Это возникает по причине сильного переполнения слоев грунта водой. Откладывать решение такой проблемы нежелательно, стоит в кратчайшие сроки устанавливать дренажную конструкцию.

Типы дренажных систем

Дренажный водоотвод

Сегодня используется два основных их вида. Первый – это глубинный, а его задача заключается в понижении уровня грунтовых вод. Вторая разновидность представляет собой поверхностный дренаж, предназначенный для сбора воды с тротуаров, дорог, газонов, дачных или садовых участков. О применении подобных решений будет рассказано ниже, а здесь мы рассмотрим две системы поверхностного водоотвода.

Первая представляет собой линейный дренаж, который используется в тех случаях, когда нужно собрать много воды с большой площади. Например, с бетона крупных аэродромов, транспортных терминалов или с покрытия улиц. Для того чтобы подобная система работала в полную силу нужно создавать поверхности, имеющие небольшой уклон по направлению к дренажной решетке. Случайный прохожий даже не обратит внимания на подобный перепад, однако вода будет стекать.

Когда сбор воды нужен не на большой площади, а на малом участке лучше использовать другой подход к решению этой проблемы. Обычно подобные конструкции являются частью общей дренажной системы, и монтируются под водосточные трубы и в других местах, где может скапливаться вода. Такие зоны, как террасы, въезды в гараж и входные группы построек могут создаваться с использованием обоих типов дренажа.  Поверхностный водоотвод в этом случае дополняет линейный.

Бетонные и железобетонные лотки

Как сделать водоотвод от дома своими руками. Дренаж на дачном участке: самый простой способ устройства для конкретных условий

Перед тем, как сделать дренажную систему на участке, необходимо выбрать ее тип, исходя из эксплуатационных особенностей. Стоит рассмотреть наиболее оптимальные варианты устройства систем отвода воды, которые пользуются популярностью при определенных условиях.

Пример дренажа участка при высоком уровне грунтовых вод

При близком залегании грунтовых вод оптимальным вариантом может стать глубинная система линейного типа. Она будет отводить влагу со всего участка в сточный колодец, овраг или канаву, расположенную уровнем ниже. В качестве основных элементов предлагается использовать перфорированные пластиковые трубы в фильтре геотекстиль.

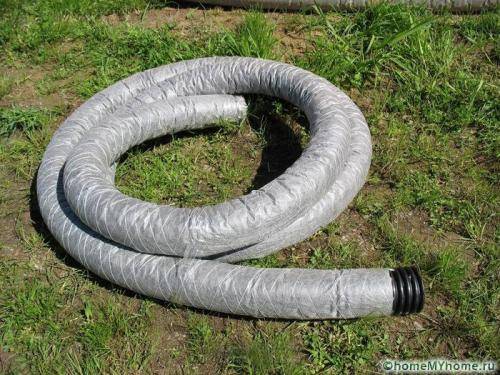

Специальный трубопровод с перфорацией и геотекстилем

Один из самых простых способов дренажа на дачном участке при грунтовых водах, расположенных рядом с поверхностью, сводится к следующей схеме:

• Вырывается траншея на расстояние промерзания грунта. Ее наклон должен составлять 2 см на погонный метр в сторону точки сбора жидкости. Для выравнивания насыпается слой песка.
• На подготовленное дно расстилается геотекстиль так, чтобы бы его края накладывались на стенки ямы не менее чем на 1-2 м. Сверху насыпается небольшой слой гравия.
• Далее укладываются пластиковые трубы, после чего снова засыпаются примерно таким же пластом гравия. Концы геотекстиля сворачиваются, образуя защитный барьер. Остальная часть траншеи засыпается грунтом.

Наглядная схема дренажа закрытого типа с линейным сбором

При высоком УГВ дренажная система принимает древовидный вид

Устройство открытого дренажа своими руками на участке с глинистой почвой

Для земельных участков с глинистым грунтом больше подходит система с открытым расположением каналов. При закрытой системе трубопроводов вода не сможет просачиваться сквозь такую почву и уходить в специализированные отстойники или другие подходящие места.

Ведутся земельные работы по устройству водоотвода

В местах скопления воды роются канавы глубиной не менее 50 см. Их ширина должна увеличиваться по мере приближения к месту приема. Самой широкой необходимо делать траншею, которая собирает воду из канав, прилегающих к ней. Чтобы облегчить слив и защитить края от обрушения, боковые стенки срезаются под углом 30 градусов.

Так как открытый вид траншей портит внешний вид участка, необходимо произвести их декорирование. Оно не только позволяет повысить эстетические свойства, но и укрепить боковые поверхности открытых линий. В связи с этим эксплуатация системы существенно увеличивается.

Процесс декорирования открытых каналов камнем

В качестве материала для украшения ям можно использовать камни разной величины. Самые крупные из них должны укладываться на дно, а средние и мелкие – сверху. При наличии неплохих финансовых возможностей поверхность можно засыпать мраморной крошкой, что придаст отводным линиям респектабельный вид.

Если с денежными средствами туго, то неплохим вариантом для оформления может стать обычный хворост. Необходимо найти сухие ветки любых пород древесины, которые произрастают поблизости. Их следует связать пучками и уложить на специальные подставки, установленные на дне канавы.

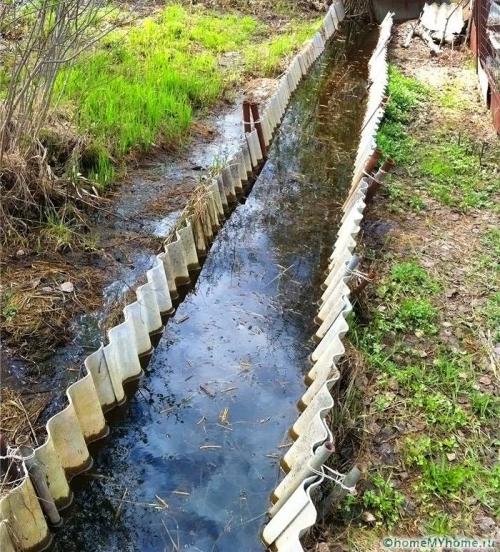

Линии в невидимой части участка можно укрепить обычным шифером

Толщина связок хвороста должна быть не более 30 см. Ветки лучше разместить так, чтобы более крупные из них лежали в центре, а небольшие – по краям.

Как сделать дренаж своими руками: инструкция с видео

Сегодня очень многих владельцев частных домов рано или поздно начинает очень сильно интересовать вопрос касаемо того, как правильно сделать дренаж вокруг дома или дачи.  Ответить на такой вопрос несколькими словами нельзя, поэтому ниже будут пошагово представлена инструкция по проведению работ, связанных с устройством закрытого дренажа вокруг частного дома.

В первую очередь нужно будет найти самое лучшее место чтобы там можно было сделать самому закрытый дренаж рядом с частным домом. Нужно сразу сказать, что закрытый дренаж может быть выполнен самостоятельно в нескольких вариантах: находиться по всему участку или только рядом с фундаментом. Если закрытый дренаж будет находиться рядом с фундаментом, тогда он не будет позволять проникать воде в частный дом, погреб, баню, подвал. В случае же когда он будет располагаться по участку, то обеспечит надёжную защиту зелёным насаждениями, цоколю дома и имеющимся постройкам.

На фото представлена схема устройства закрытого дренажа вокруг частного дома.

Далее следует осуществить на участке разметку, где будут находится дренажные траншеи. Разметку можно сделать с помощью лазерного дальномера. Если такого нет под рукой, тогда можно прибегнуть к более простому способу – после дождя нужно будет посмотреть где дольше всего стоят канавки воды, том и нужно рыть дренажные траншеи.

На фото показана дренажная траншея, которую нужно делать для устройства закрытой дренажной системы.

• Во время рытья траншеи нужно придерживаться перепада высот, потому как стёк воды должен быть направлен к сделанному своими руками дренажному колодцу, а в случае если перепад высот не будет соблюдаться, то вода будет скапливаться в трубах.
• Уложить рулонный геотекстиль, он будет выполнять роль фильтрования воды от различных примесей, а если от них не избавиться, тогда они забьют собой перфорацию уложенной дренажной трубы на участке.

Фото: закрытый дренаж — укладка геотекстиля.

Важно: если на вашем участке вокруг частного дома или дачи грунт глинистый, тогда применение геотекстиля обязательно, а если грунт песчаный, то его можно не класть. На дно вырытой траншеи нужно насыпать слой гравия. Аккуратно положить пластиковую или керамическую трубу перфорированную, она будет являться основой вашей системы дренажа

Важно: дренажные трубы обязательно должны иметь перфорацию, если её нет, тогда сделайте перфорацию самостоятельно. Между собой трубы нужно соединить с помощью специального тройника или крестовины. Перфорацию дренажной трубы для устройства закрытого дренажа нужно делать меньше размера гравийных частичек

Аккуратно положить пластиковую или керамическую трубу перфорированную, она будет являться основой вашей системы дренажа

Важно: дренажные трубы обязательно должны иметь перфорацию, если её нет, тогда сделайте перфорацию самостоятельно. Между собой трубы нужно соединить с помощью специального тройника или крестовины

Перфорацию дренажной трубы для устройства закрытого дренажа нужно делать меньше размера гравийных частичек

На дно вырытой траншеи нужно насыпать слой гравия. Аккуратно положить пластиковую или керамическую трубу перфорированную, она будет являться основой вашей системы дренажа

Важно: дренажные трубы обязательно должны иметь перфорацию, если её нет, тогда сделайте перфорацию самостоятельно. Между собой трубы нужно соединить с помощью специального тройника или крестовины. Перфорацию дренажной трубы для устройства закрытого дренажа нужно делать меньше размера гравийных частичек

Перфорацию дренажной трубы для устройства закрытого дренажа нужно делать меньше размера гравийных частичек.

Фото: закрытый дренаж —  монтаж перфорированной трубы.

• Концы трубы нужно будет самому вывести в колодцы смотровые, их располагают на всех поворотах для обеспечения доступа к дренажной системе, когда нужно будет провести очистительные или ремонтные работы.
• Дальше трубы выводят в дренажный колодец.

На фото можно видеть смотровой и дренажный колодец.

• Трубы засыпают щебнем, высота слоя не меньше трёхсот миллиметров.
• Далее засыпанные щебнем дренажные трубы обматывают ранее уложенным геотекстилем.

На фото показано как нужно обматывать трубы при создании дренажной системы на участке вокруг дома.

Сверху всё засыпают грунтом или песком, также можно положить дёрн.

Фото: готовая система дренажа на участке.

Для того чтобы создать лучшую дренажную систему, посмотрите представленное здесь видео с полезными советами и рекомендациями

Проводим улучшение состава почвы

Почва с близким стоянием грунтовых вод, и тем более болотная почва, обычно бывает довольно бедной, и если вам удастся ее высушить, то придется все равно ее улучшать, прежде чем вы посадите растения на этот участок. Кроме того, почву нужно проверить на уровень pH: не исключено что почва на участке отличается повышенной кислотностью. Тогда под зиму нужно будет внести от 300 до 400 г извести на квадратный метр или столько же мела, тщательно все перекопать, а весной замерить уровень pH снова, и так делать до тех пор, пока почва не станет нейтральной.

Далее, в идеале, поверх имеющегося грунта, нужно насыпать грунт привозной. Таким образом вы поднимите участок и повысите его плодородие.

Далее, участок нужно перекопать, смешав грунт и добавив доломитовую муку в количестве 300 г на сотку земли. Перед посадкой саженцев (если посадка будет весной, то осеннее внесение удобрений — просто идеальный вариант) нужно внести в пересчете на квадратный метр по 250-300 г древесной золы, ведро перегноя и по чайной ложке с горочкой суперфосфата и сульфата калия (все это под перекопку, пусть даже еще раз придется участок перекопать).

Правила и этапы монтажа водосточной системы

Перед тем как установить водосток, необходимо все подготовить. Покупается водосточная система. Что в неё входит, было описано выше. Сейчас нужно определиться с количеством каждого элемента.

Количество желобов определяется длиною скатов. Они имеют стандартную длину – 3 м. К примеру, если длина одного ската по карнизу составляет 10 м, то придётся покупать 4 лотка. Последний надо подрезать под требуемый размер.

Количество вертикальных труб зависит от высоты здания, от расстояния слива до грунта и длины скатов. Здесь такие позиции: расстояние от грунта до конца слива – 25 см, расстояние между стояками 12 м. Стандартная длина одной водосточной трубы – 3 м. К примеру, высота стены до свеса кровли – 4 м. Отнимаем от этого размера длину сливного патрубка и 25 см до земли. Получается длина трубного стояка 3,5 м.

Наглядный пример по количеству размещенных сливных стояков

Касаемо количества стояков. Максимальное расстояние между ними – 12 м.

1. Длина ската составляет 10 м, можно с одного края установить один стояк и желоба направить в его сторону.
2. Длина ската более 12 м, но не больше 24 м, по краям кровли устанавливаются два стояка, значит, общая их длина 7 м.
3. Длина свеса более 24 м, монтируются три водосточных стояка.

Касаемо остальных элементов водосточной системы.

1. Количество кронштейнов определяется длиною ската крыши и расстоянием между ними в пределах 50–100 см. Если длина карниза – 10 м, то при расстоянии между крюками 50 см потребуется 20 штук последних плюс ещё один. Потому что дополнительный элемент монтируется на последнем крае.
2. Количество воронок и сливов определяется количеством стояков.
3. Количество хомутов, используемых для крепления водосточных труб, зависит от расстояния между ними. Обычно это 1,8-2 м. Если водосточная система устанавливается на многоэтажное строение высотою более 10 м, то расстояние сокращается до 1,5 м. Нижний хомут крепится к стене на уровне стыка слива с нижней водосточной трубой. Это стартовая точка в процессе монтажа.
4. На каждый скат ставиться по две заглушки на лоточную конструкцию.
5. На каждый стояк устанавливается по два отвода.
6. Тройники используются редко, только в случае, если слив воды с желобов двух смежных скатов производится в один стояк.

Размеры элементов водосточной системы

Размерные параметры лотков и труб – важный критерий, который определяет эффективную работу всей конструкции. Потому что кровля и водосток объединены одним фактором – сливающаяся по крыше вода. Чем больше её объем, тем большего сечения должны выбираться элементы. Неправильный подбор приводит к переливу воды через края, а это заливаемые стены и фундамент.

Существуют определённые нормы, в которых используется соотношение площади ската крыши и диаметров труб, лотков. В таблице они показаны.

Площадь ската, м²	Диаметр жёлоба, мм	Диаметр трубы, мм
до 30	90–100	75
30–50	100–120	87
50–125	120–150	100
больше 125	150–200	110

Здесь необходимо понимать, что подборка размеров элементов системы зависит только от той площади, с которой в них сливается вода. Например, длина ската равна 24 м, значит, по его краям устанавливаются 2 стояка. Общую площадь ската придётся разделить на «2». Именно этот параметр необходимо учитывать при подборе размеров лотка и трубы.

Подготовка инструментов

Перед тем как установить водостоки, необходимо приготовить инструменты. В зависимости от выбора: пластиковый или металлический, зависит комплектация инструментального арсенала.

Итак, потребуется:

• ножовка по металлу;
• ножницы по металлу;
• перфоратор для сверления стен под крепление стояков;
• шуруповёрт
• длинный шнур, рулетка, карандаш;
• уровень, отвес;
• плоскогубцы;
• киянка, молоток;
• стремянка.

Резать металлические водостоки болгаркой запрещено, поэтому в список требуемых инструментов она не вошла. При большой скорости вращения отрезного диска резка металла сопровождается выделением большой температуры. Это приводит к нарушению защитного цинкового слоя. Значит, место реза – участок, который быстро начнёт корродировать. Касаемо пластика, в месте реза болгаркой материал расплавляется, теряя свойства, параметры.

Обслуживание дренажной системы

Мало правильно уложить дренажный канал своими руками, необходимо еще и обеспечить его обслуживание. Примерно четыре раза за год рекомендуется проводить профилактические осмотры состояния колодцев и труб, осуществлять замеры воды, что может сразу сказать о снижении пропускной способности (если уровень опускается ниже требуемого). Причины такого снижения следующие:

• повреждение трубы;
• возникновение засоров;
• засоры и заиливание труб для дренажа;
• появление осадки трубопровода.

Чтобы этого не происходило, необходимо правильно ухаживать за системой. Это не только прочистки трубопроводов, но и проведение регулярных осмотров. На эффективность дренажа влияние оказывает и правильность выполнения монтажа, что может увеличить или сократить сроки эксплуатации.

Проложить дренажную систему на собственном приусадебном участке можно и своими руками, но для этого необходимо соблюдать все правила для монтажа. Это касается выбора типа самой системы, расположения труб на территории участка, выбор самих дренажных труб. Только в этом случае монтаж своими руками будет качественным и надежным

Важно и обслуживание дренажа, регулярные профилактические осмотры и прочистки труб, что позволяет увеличить сроки службы в несколько раз

Составляющие линейных систем

Для начала мы рассмотрим компоненты, позволяющие образовать линейный поверхностный дренаж. Они включают в себя:

• лотки;
• пескоуловители;
• ливневые решетки.

Лотки могут изготавливаться из пластика, бетона или полимербетона. С точки зрения надежности последние два варианта наиболее перспективны, но и стоимость их будет больше, чем первого. Обычно бетонные желоба  создаются с добавлением фибры, которая играет роль армирующего элемента, поэтому прочность и надежность подобного изделия больше, чем у «чистого» бетона. В общем случае больше всего увеличивается сопротивление к изгибающей нагрузке, да и усадочная деформация из-за волокон полипропилена снижается. Сам поверхностный водоотвод становится на 25% прочнее.

Водоотвод с использованием полимербетона

Альтернативой обычному искусственному камню и фибробетону является полимербетон, который представляет собой конструкционный материал, состоящий из различных минеральных наполнителей и полиэфирной смолы. Свойства зависят и от вяжущего вещества и от заполнителя, на роль которого могут претендовать кварцевый или речной песок, мраморная крошка и другие  аналогичные составы. Системы поверхностного водоотвода, построенные с использованием полимербетона, привлекательны тем, что они имеют меньший вес, а их прочность в 2 раза выше.

На этом преимущества данной разновидности бетона не заканчиваются, поскольку она отличается стойкостью к агрессивным средам и отлично сопротивляется истиранию. Если монтаж был выполнен правильно, то срок службы изделия может достигать 30 лет.

Пластиковые конструкции привлекательны для установки на загородном участке, поскольку их вес минимален. Поверхностный водоотвод своими руками в этом случае будет организовать очень просто, ведь не потребуется привлекать дополнительных людей для переноса бетонных элементов.

Сегодня лотки могут быть расположены и на дорожном покрытии, и на тротуарах, поэтому они требуют защиты посредством специальных решеток. Такие изделия бывают общего назначения и специального. Первые встречаются в следующем исполнении:

• из оцинкованной стали, из меди, из нержавеющей стали;
• сварные конструкции, имеющие цинковое покрытие;
• чугунные или чугунные с оцинковкой.

При выборе решетки нужно убедиться, что она подходит по сечению к лоткам из которых будет собираться поверхностный водоотвод, а также определить класс нагрузки: А15, В125, С250. Для каналов нестандартной конструкции рекомендуется применять чугунные решетки. Они имеют высокую прочность, а согласно европейской классификации относятся к классу F900.

Пескоуловитель – это еще одна составляющая системы поверхностного водоотвода, которая предназначена для соединения лотков с ливневым коллектором. Вторая же функция уловителя состоит в сборе песка мусора и защите труб, находящихся под землей, от попадания чего-либо. Для упрощения удаления мусора используются специальные пластиковые контейнеры, которые поставляются в комплекте с пескоуловителем.

Тип изделия зависит от материала, из которого изготовлены конструкции лотков: бетон, полимербетон или пластик. Монтаж подобных элементов осуществляется в конце линии лотков или перед стоком.
