Устанавливаем металлические столбы для навеса и обрешетку
Сделать каркас тяжелее всего, поскольку установка крыши и украшение – это уже легче простого и с этим может справиться даже ребенок. А вот каркас надо тщательно делать, не лениться пользоваться уровнем и чаще проверять правильность выполнения работ. Если установить опоры или стяжку неровно, то исправить это можно будет, конечно, но времени и сил уйдет много, ведь это практически все полностью переделывать. Рассмотрим, как состряпать металлический навес своими руками по ГОСТ в подробной инструкции.
ШАГ 1: устанавливаем опоры. Существует около десятков разных методов установки опор, но мы не будет заморачивать голову нижними обвязками, просто сделаем буром или лопатой углубление в земле на 40-50 сантиметров поставим по центру металлический профиль и зальем бетоном – опора готова
Здесь важно установить опоры именно вертикально, измерить все уровнем, чтобы они были в одной плоскости. Бетонный раствор 1:3 делаем. ШАГ 2: обвязка верхняя
А вот вверху обвязать опоры надо, поскольку высота их будет 270 сантиметров над землей и 240 см соответственно на другой стороне, куда будет уклон (мы выбрали именно такую высоту), они могут немного отклоняться. Поэтому вверху по периметру надо приварить металлическую профилированную трубу, длинна которой будет равна длине одной стороны (мы взяли за шаблон размеры навеса 4х4 метра)
ШАГ 2: обвязка верхняя. А вот вверху обвязать опоры надо, поскольку высота их будет 270 сантиметров над землей и 240 см соответственно на другой стороне, куда будет уклон (мы выбрали именно такую высоту), они могут немного отклоняться. Поэтому вверху по периметру надо приварить металлическую профилированную трубу, длинна которой будет равна длине одной стороны (мы взяли за шаблон размеры навеса 4х4 метра).
ШАГ 3: обрешетка. Поскольку металлические навесы с односкатной крышей не требуют гнутых элементов и стыков посредине, сделать обрешетку проще простого. Необходимо через каждые 60 сантиметров приварить металлическую трубу между сторонами навеса с высотой 270 и 240 см, чтобы образовался уклон. У нас получится примерно 20% уклон, даже немного меньше – этого вполне достаточно для того чтобы металлический каркас навеса удачно справлялся с любым количеством осадков.
Этап VI. Устройство кровельного пирога
Что представляет собой изоляция? Прежде всего, это – гидроизоляционная пленка, которая находится прямо под кровельным покрытием. Главная задача – не дать попасть влаге после дождя или от талого снега через проблемные места в кровельном покрытии.
Если таковая планируется, делать вы все будете в такой последовательности:
- Шаг 1. На готовые лаги навеса настелите пароизоляционную пленку и прибейте ее при помощи гвоздей или строительного степлера.
- Шаг 2. Уложите на пленку теплоизоляцию.
- Шаг 3. Накройте все это еще одной пленкой – гидроизоляционной. Также прибейте ее к лагам.
- Шаг 4. Поверх прибейте контобрешетку и кровельное покрытие.
Вентиляция такой крыши обязательна. Принудительная, если вы установите специальный вентилятор или же естественная, если правильно расположить слуховое окошко или оставив обязательный промежуток между гидроизоляционной пленкой и утеплителем для того, чтобы воздух забирал из него капельки влаги.

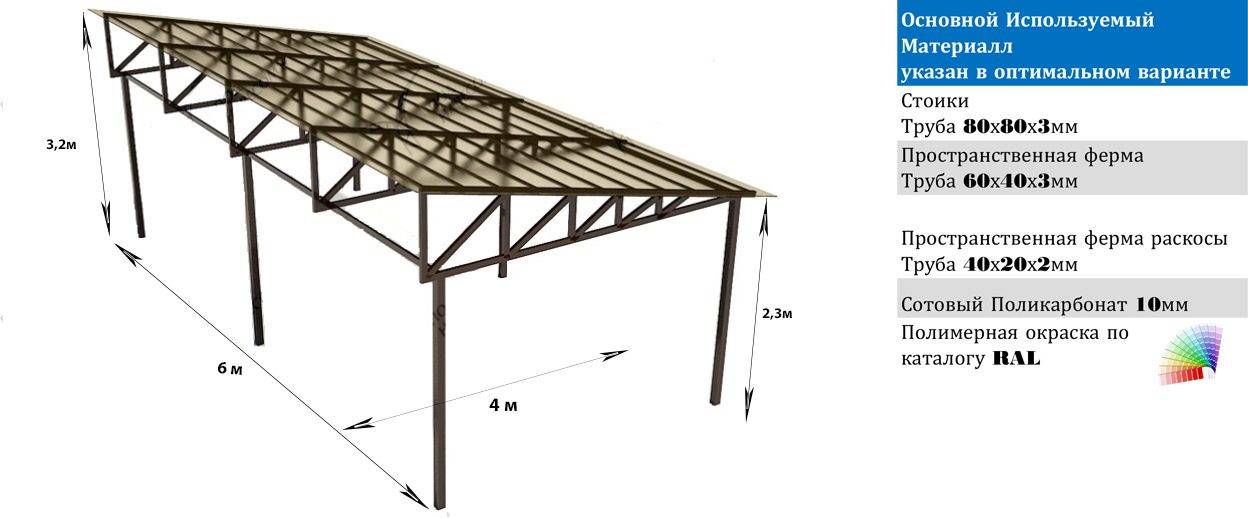

Подготовка чертежа
Схема навеса зависит от выбранной конструкции. Рассмотрим характеристики односкатной конструкции в силу ее простоты:
длина и ширина. Эти параметры определяются размерами автомобиля или предполагаемой территории для защиты. Однако из внимания не стоит упускать и сам тип сооружения, поскольку навес с двумя скатами способен накрыть большую площадь;
высота
При выборе этого параметра внимание обращают на высоту крыши дома, поскольку при большой высоте навеса он будет выделяться на фоне других сооружений, что не очень привлекательно;
уклон крыши. Выбирая этот параметр, учитывают несколько факторов
Одним из важных является уровень снега в зимнее время. Снег должен сходить легко без каких-либо препятствий. Также нужно учитывать ветровую нагрузку. Чем угол крыши будет круче, тем больше будет влияние ветра.

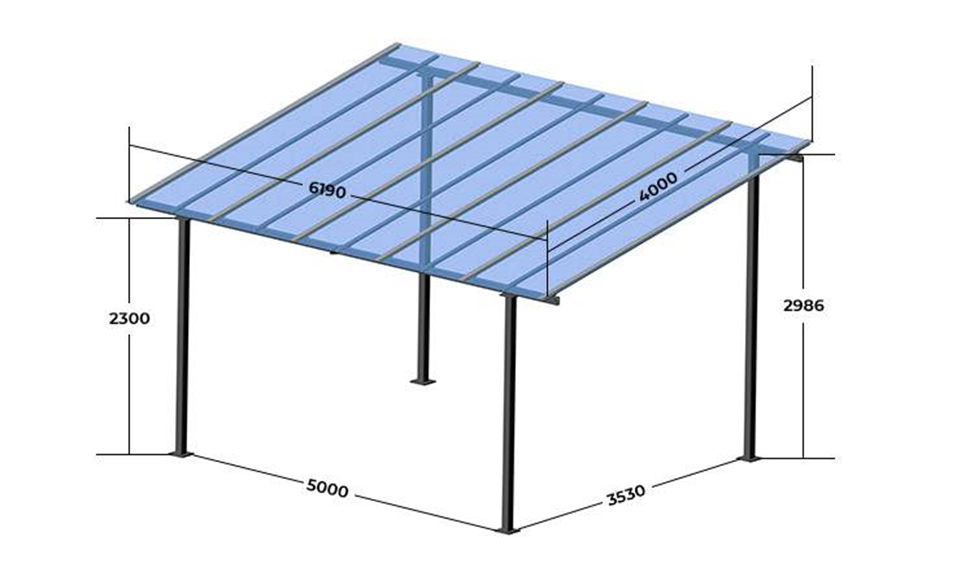

Определившись с параметрами, составляют чертеж с указанием всех размеров. По такой схеме смонтировать навес любой конструкции не составит особой сложности.

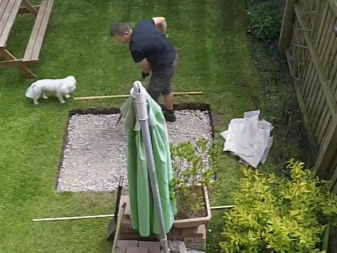

Подбор и подготовка места
Строительство будущего навеса начинают с выбора и подготовки участка во дворе, на котором планируется возвести объект. Выбирать место рекомендуется с учетом назначения будущей конструкции. Так, если планируется возвести односкатный навес для защиты беседки или стоянки авто, стоит предварительно позаботиться о требуемых размерах площадки и рассчитать количество опор, которое сможет выдержать планируемую нагрузку.
Чтобы правильно подготовить выбранное место для проведения дальнейших работ, нужно сделать следующее.
Тщательно расчистить территорию от растительности и мусора. Если установка навеса требуется для благоустройства и защиты зоны отдыха, от травы избавляться необязательно.
Выровнять поверхность посредством засыпки впадин или среза бугров. В противном случае не получится соорудить ровный и стойкий навес.
Если планируется в будущем площадку под навесом залить бетоном или организовать другое покрытие, стоит удалить верхний слой почвы толщиной в 10-15 см. Дело в том, что в нем содержатся растения и их семена, которые могут пробиться сквозь покрытие и разрушить его.
Выполнить разметку, чтобы отметить местоположение опор навеса. Перед этим рекомендуется провести требуемые расчеты для подсчета количества опор и шага между столбами. Разметка представляет собой контур прямоугольника на грунте
При этом важно, чтобы фигура была вычерчена без перекосов, чтобы предотвратить снижение прочности конструкции при сборке.
В местах, где требуется установить опоры, сделать выемки глубиной, способной превысить отметку промерзания грунта на 10-15 см. Впоследствии в выемки будет залит цементный раствор для образования фундамента.
Типы каркасов

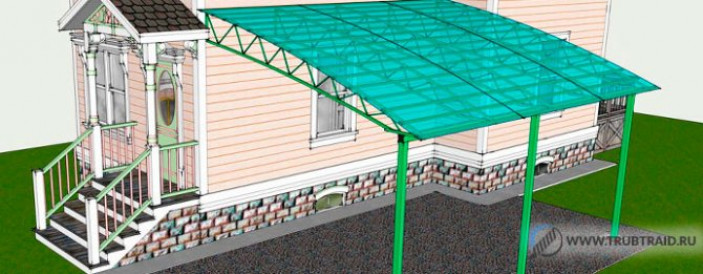

Навес, пристроенный к дому Типы навесов из профильных труб характеризуются по типу строительных систем. Их существует всего 2: опорная и стропильная. Их подбор осуществляется в зависимости от расположения каркаса относительно других участков и строений. Всего существует 3 типа навеса:
- Пристроенные: образуется путём присоединения к одной или нескольким стенам действующего здания с целью повышения защиты, жёсткости и срока эксплуатации. При возведении необходимо создание дополнительных опор и ферм, обеспечивающих связь с точкой опоры. Применяются при оборудовании террас, веранд, автостоянок, кафе.
- Консольные: уникальность данных конструкций заключается в отсутствии опор. Их аналогом выступает дополнительная фиксация навеса, образующаяся путём крепления к стене. Не имеют большого круга применения, так как годятся только для каркасов и козырьков небольшого размера.
- Отдельно стоящие виды: точка опоры для них — один навес-зонтик, либо несколько некрупных стоек. Имеют наибольшее применение среди всех видов: игровые, детские, спортивные площадки, общественные парковки, автобусные остановки, павильоны.
Другой фактор, определяющий разделение каркасов по типам — стропильные системы. По их разновидностям, выделяют 4 вида навесов:
Изготовление и устройство навеса
Рассмотрим пошаговое изготовление навеса своими руками с покрытием из металлопрофиля.
Разметка и заливка фундамента
Для начала нужно подготовить инструменты:
- деревянные бруски;
- шнур;
- рулетка;
- угольник.
Разметку фундамента начинают с любой из сторон согласно размерам, указанным в чертеже. По краям забивают колышки и натягивают шнур, при этом при помощи угольника контролируют прямой угол. Затем шпагат натягивают по другим сторонам.
Для оценки правильности разметки, замеряют диагонали между противоположными углами: расстояние должно быть одинаковым.
Для навеса из профлиста не нужен слишком мощный фундамент. Это обусловлено тем, что на сооружение будут воздействовать всего лишь два фактора:
- снеговая нагрузка;
- ветровая нагрузка.
Наиболее простой вариант обустройства фундамента – пробурить яму глубиной 80 см, дно засыпать песком слоем 20 см, поставить опорную стойку из профильной трубы, выровняв ее при помощи отвеса. Пространство между стойкой заполняют бетонным составом. Чтобы силы морозного пучения не выдавливали опору наружу, к нижней части, как правило, приваривают металлическую пластину. Для выравнивания стойки, перед бетонированием ее закрепляют временными распорками из металлических или деревянных подпорок.

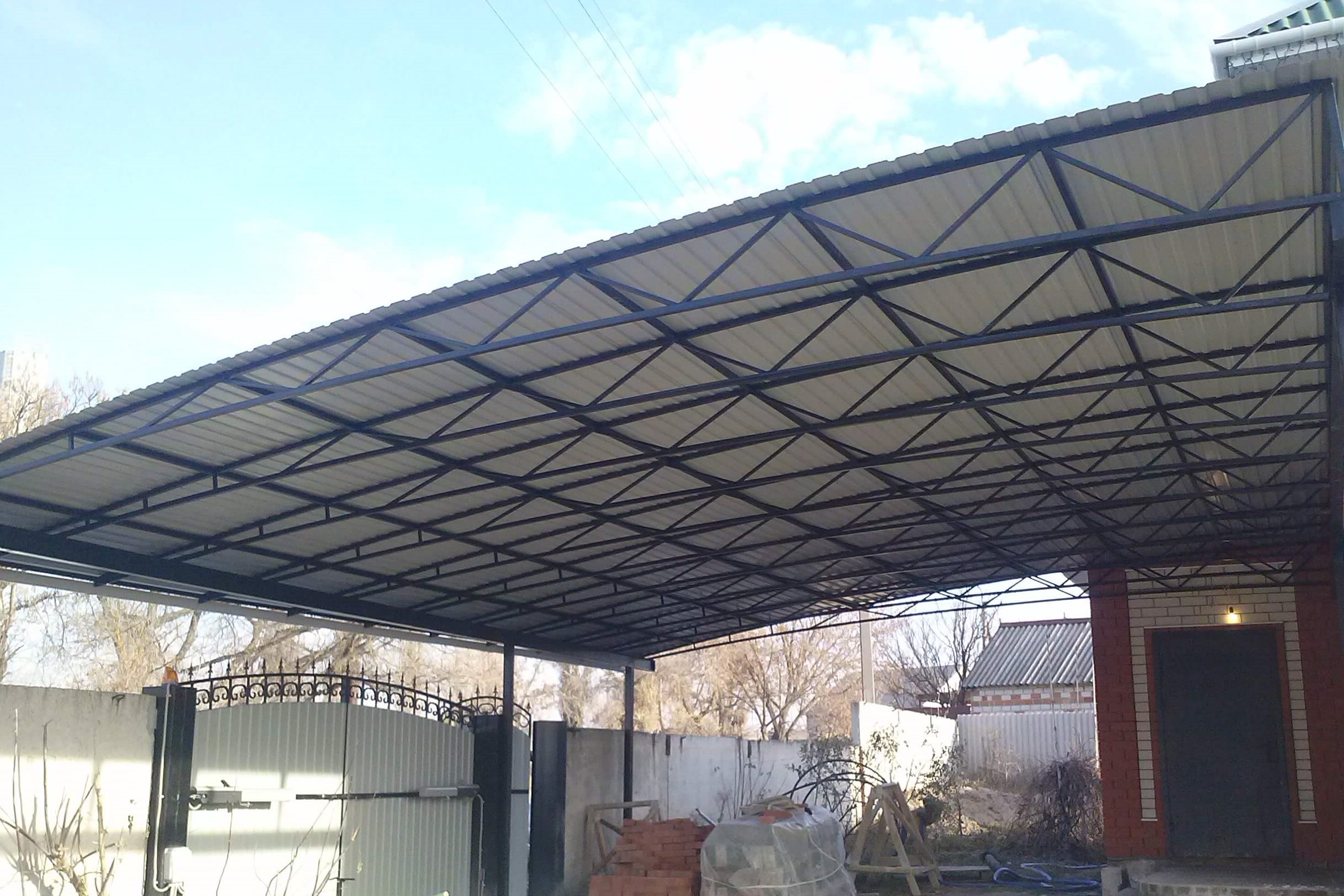

Сооружение ферм
Конструкции ферм бывают разные, но все они рассчитаны на большие нагрузки.
К наиболее востребованным относятся такие конструкции:
- прямоугольная;
- треугольная;
- арочная.
Для ферм чаще всего применяют квадратный металлопрофиль, круглую трубу, уголок либо швеллер.
Монтаж
Если расстояние между опорными стойками не более 5 м, то для верхней горизонтальной обвязки можно использовать квадратные трубы такой же размерности, что и для самих стоек, например, 40х40х2 мм.
В зависимости от конкретной ситуации может потребоваться усиление подпорками по диагонали. Если расстояние между опорами превышает 5 м, необходимо задействовать прямоугольные фермы, которые характеризуются большей надежностью и возможностью выдерживать высокие нагрузки.
В процессе проведения работ на высоте запрещается эксплуатация приставных лестниц: в целях безопасности задействуют строительные леса.
Обрешетка
Обрешеточная конструкция закрепляется сваркой перпендикулярно фермам из металлопрофиля квадратного либо прямоугольного сечения. Шаг между элементами обрешетки выбирают в пределах 300-700 мм, что зависит от толщины профлиста и его конфигурации.
В процессе монтажа обрешетки плоскость выравнивают и проверяют при помощи шнура, который натягивают от нижней части крыши до конька, при этом следует избегать отклонений более чем на 2 мм. В целях защиты элементов стропильной конструкции, перед монтажом их следует покрыть красящим материалом для металла.
Монтаж профлиста
Для сооружения навеса рекомендуется использовать несущий профнастил, обозначаемый индексом H.
Для фиксации кровельного материала применяют специальный крепеж, состоящий из саморезов в форме сверла, которые завинчиваются при помощи шуруповерта.
Такой крепеж монтируется с использованием прорезиненной шайбы для обеспечения герметичности. Установка самореза производится в нижний желобок. Таким образом обеспечивается плотное прилегание профнастила к обрешетке.
Если конструкция крыши выполняется из двух скатов, место стыковки на коньке закрывается коньковым элементом. Таковой можно приобрести либо изготовить самостоятельно из листа оцинковки. Монтаж этой детали производят саморезами к верхнему желобу профлиста. Чтобы конструкция кровли была максимально жесткой, рекомендуется использовать цельные листы кровельного материала. Это позволит выдерживать высокие снеговые и ветровые нагрузки.
Поскольку профнастил изготавливается методом прокатки металлических листов, на заказ можно сделать материал, разный по форме, профилю и длине.
Особенности конструкции и разнообразие ее видов
Перед выполнением строительных работ следует определить будущее месторасположение навеса, его стиль, определиться с предназначением и типом возводимой конструкции. Кроме этого, стоит сделать выбор между стационарным и передвижным видом.
Достоинствами стационарной постройки являются практичность и долговечность, а подвижной – мобильность. Однако подвижный навес требует изготовления прочного каркаса, поэтому его строят в редких случаях, когда необходимо временно защитить автомобиль от осадков, прямых солнечных лучей и пыли.
По типу размещения навесы бывают отдельно стоящие и выполненные в качестве пристройки. Пристроенные сооружения образуют единую конструкцию с близлежащим зданием и объединяются часто общей крышей.

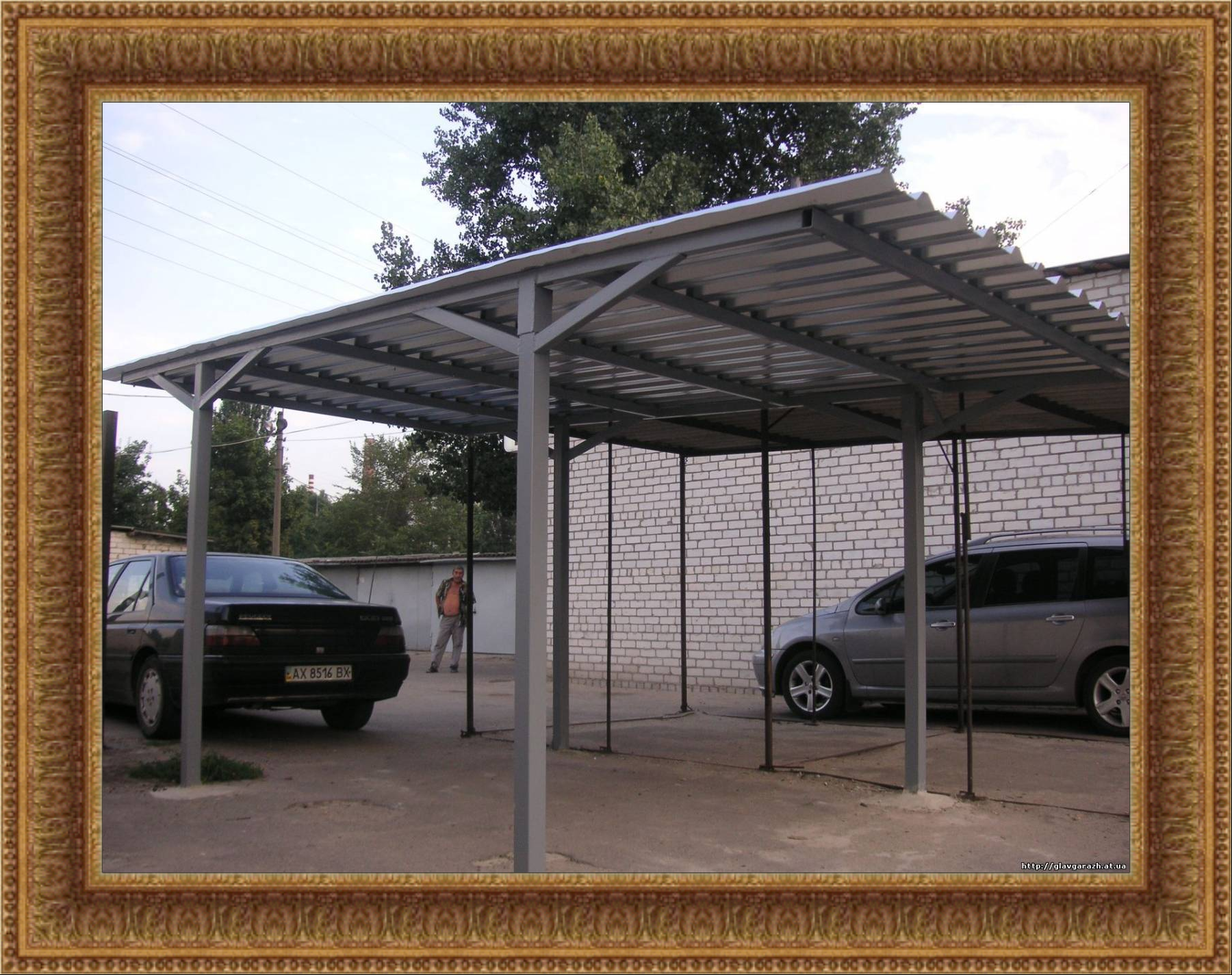

Простой навес на стоянке
Крыша отдельно стоящего навеса может быть купольной, дуговой, арочной, односкатной и двускатной.
В качестве опорных столбов могут быть использованы обычные металлические или профильные трубы, кирпич и древесина. Вместе с тем кровельные материалы также изобилуют многообразием: профнастил, натуральная черепица, поликарбонат, металлочерепица и т. д.
Расчет материала
Чтобы избежать лишних затрат, необходимо правильно просчитать количество материала перед покупкой. Сначала выполняют замеры стен и высчитывают общую площадь.
Площадь стен и фронтона
Далее отнимают площадь оконных и дверных проемов, а также тех участков, которые обшиваться не будут (если они есть). Прибавляют площадь фронтонов, если их тоже планируется обшивать. Теперь полученное значение остается разделить на площадь одного листа.
При подсчетах следует учитывать не габаритную, а полезную ширину листа, поскольку профнастил укладывается внахлест. Стандартная длина листов равняется 2 м, хотя у разных производителей она может варьироваться от 0,5 до 14 метров.

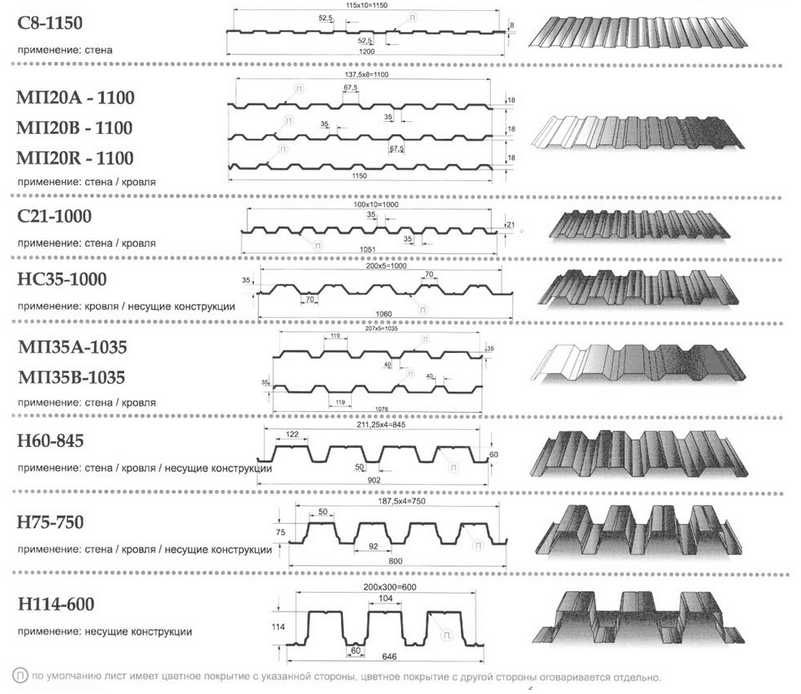

Стандартные размеры профнастила
Для примера возьмем дом прямоугольной формы: высота стен равняется 3 м, длина – 4 и 6 м, есть 4 окна размерами 1,5х1,1 м и дверной проем 2х1,4 м. Умножив высоту на длину и сложив площадь стен, узнаем общую площадь будущей обшивки – 60 м2. По той же формуле высчитываем площадь проемов:
1,5 х 1,1 х 4 = 6,6 + 2,8 = 9,4 м2;
60 – 9,4 = 50,6 м2.
То есть, рабочая площадь стен равняется 50,6 м2.
Площадь фронтонов рассчитывается иначе, в зависимости от их формы. Если фронтон имеет форму трапеции, нужно суммировать оба основания, разделить пополам и умножить на высоту. Если фронтон представляет собой равнобедренный треугольник, нужно умножить половину его высоты на основание. Например, высота фронтона 2 м, основание равняется 4 м. 0,5 х 2 х 4 = 4 м2.
Так как фронтона два, прибавляем к общей площади обшивки еще 8 м2, и в результате получаем 58,6 м2. Стандартные размеры листа профнастила С-8 составляют 2000х1150 мм, а значит, его площадь равна 2,3 м2. Делим площадь обшивки на площадь листа – 58,6 : 2,3 = 25,48. Округлив, получаем 26 листов, но про запас нужно взять еще 2-3, поскольку при раскрое может понадобиться дополнительный материал.
Навес из профнастила примыкающий к дому. Определяемся с видом и размером навеса
Поставив перед собой задачу, построить навес из профнастила своими руками, нужно четко определиться с тем, как он будет выглядеть и что планируется прятать под навесом. Навесы из профнастила по своей конструкции могут быть примыкающими к дому и отдельностоящими. Примыкающий навес к дому обычно возводится над террасой или крыльцом, возможны примыкающие навесы для автомобиля.
Навес к дому делают из профнастила еще и в том случае, когда крыша дома выполнена из такого же материала. В таком случае навес и дом выглядят как единое целое.
По форме навесы бывают односкатными, двускатными и арочными. Односкатный навес самый простой для реализации своими руками. Крыша располагается под наклоном в одну сторону с тем, чтобы дождевая вода стекла на землю, кроме того, на крыше меньше оседает снег. Однако угол наклона не должен быть слишком большим. Это приведет к тому, что капли косого дождя будут попадать под навес, если конечно, навес не примыкает к дому.
Помните! Чем круче наклон крыши, тем больше приходится на нее ветровая нагрузка, а значит, каркас и опоры навеса должны быть более прочными.
В регионах со снежными зимами разумнее сделать двускатный навес, так как угол его наклона может быть большим, чем у односкатного. Двускатный навес может закрывать гораздо большую по площади территорию. Такая конструкция навеса предполагает наличие ферм, поскольку удерживающей силы балок будет недостаточно. Металлические фермы проще купить готовыми, чем делать их своими руками, тем более что они бывают разных размеров.
Привлекательнее всего будет смотреться арочный навес из профнастила, но он и самый сложный для строительства своими руками. Для того чтобы согнуть лист металла в дугу, нужно специальное оборудование, сделать это самому практически невозможно. Наибольшую дугу изгиба имеют навесы над крыльцом, поэтому их редко делают из профнастила.
Что касается размеров навеса, то они должны подбираться с учетом нагрузки и предназначения конструкции. Примыкающий к дому или зданию навес не должен быть слишком большим, нагрузка на стену не должна быть предельно допустимой. Если это навес над крыльцом, то он не должен быть слишком маленьким. Навес для машины рассчитывается исходя из габаритов машины.
Для небольшого автомобиля длиной 4,3 м и шириной 1,6 м площадка под навесом составит не менее 2,3х5,5 м. Для внедорожника или грузовой машины нужно искать площадку размером 3,5х6,6 м. При этом не забывайте о высоте навеса. Оптимальная высота составляет 2,3 м, но для газели этого может быть мало. Увеличивая высоту навеса, вы увеличите вероятность попадания дождя и снега под навес.
Обратите внимание! Каркас навеса из профнастила может быть как деревянным, так и металлическим. Все зависит от его габаритов, формы и расположения
Примыкающий к дому навес часто делают на деревянном брусе.
Составляем чертеж и смету
Перед строительством любого навеса нужно сначала составить чертеж и смету. Совсем не обязательно делать чертеж согласно всем нормам ГОСТа, достаточно указать все необходимые размеры навеса, и отразить его устройство. Рассмотрим, как сделать навес своими руками, на примере арочной конструкции для машины, не примыкающей к дому.
Площадь участка под навесом составляет 5,45х5,4 м, высота 2,1 м. Для индивидуальных размеров можно самостоятельно просчитать, какой материал потребуется для строительства, все формулы для этого есть в статье Как рассчитать навес и сделать чертеж . Для выбранной нами конструкции потребуется:
- профильная труба размером 80х80 мм и длиной 3 м – 6 штук;
- профильная труба на прогон размером 50х25х2 мм длиной 6 м – 6 штук;
- профнастил НС 35 х 1000 х 05 – 7 листов длиной 6 м. Он обеспечит хороший сток воды и выдержит нагрузку снега;
- оцинкованные саморезы;
- готовая бетонная смесь или цемент, песок и щебень;
- односкатные готовые фермы длиной 5,45 и высотой 1,17 м, изготовленные из профильной трубы 50х25х2 мм и 25х25х2 мм – 3 штуки.
Обратите внимание! Для сборки каркаса своими руками можно использовать как болты, так и сварку. Выбирайте тот вариант, который вам проще осуществить
Надежнее получается сварная конструкция.
И, конечно же, не обойтись без инструментов: рулетки, болгарки, маркера, дрели, шуруповерта.
Различные конструкции навесов
- миниконструкции – это небольшие беседки, козырьки, укрытия для мангалов;
- отдельно стоявшие металлические навесы из трубы;
- пристроенные конструкции навесов из профнастила – веранды, террасы, козырьки на стене дома, хозяйственные укрытия.
В зависимости от функциональных особенностей строят:
- отдельные открытые навесы из профнастила, располагающиеся на стойках и имеющие одну крышу;
- постройки закрытого типа, имеющие защиту от непогоды не только сверху, но закрытые со стороны стен, одной или нескольких сторон.
На крыше гаража, беседки, летней кухни, открытом балконе и террасе устраивают открытые типы навесов из металлопрофиля своими руками. Чертежи для таких несложных строений делают сами или заказывают в специализированных проектных организациях. Такие недорогие и несложные решения позволяют комфортно организовать место отдыха, работы, хранения или приема небольшой компании.
Виды навесов
Сконструировать из этого профильного материала при желании можно навес любой формы.
Наиболее распространенными видами таких конструкций считаются:

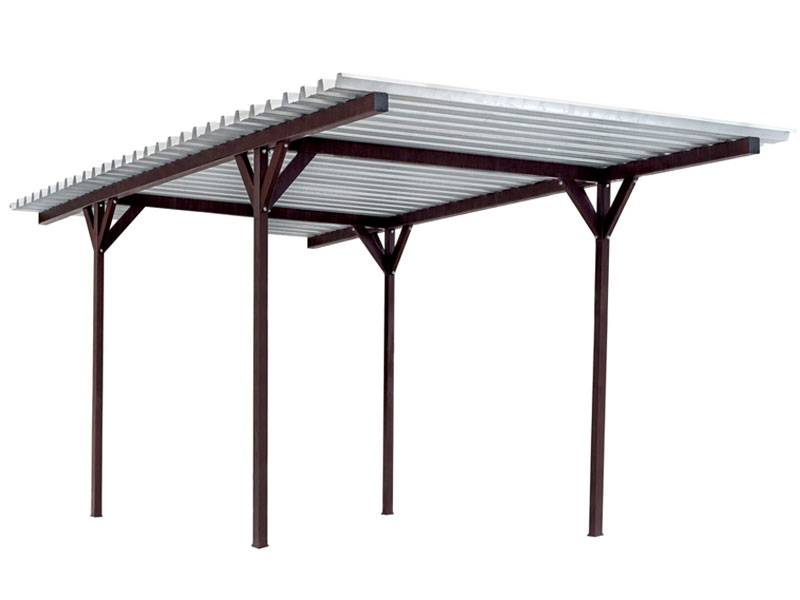

Односкатный навес из профнастила. Это простейший вид навеса, конструкция которого может быть, как отдельностоящей, так и опираться на стену постройки. Изготовление односкатного навеса достаточно легко выполнить, даже не обладая особыми навыками.

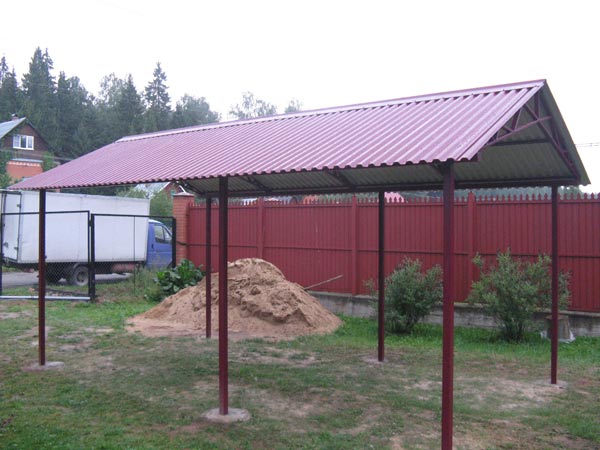

Двускатная постройка. Зачастую такие навесы сооружают для покрытия площадок с большой площадью. Сбор конструкции предполагает усиление каркаса за счет специальных металлических профилей с ребрами жесткости, позволяющими равномерно распределить нагрузку, не сосредотачивая ее на отдельных участках.
Арочный навес из профнастила. Данный вид навеса считается наиболее сложным в изготовлении. Отличительной особенностью конструкции арочного навеса являются изогнутые прогоны верхних элементов каркаса, на которые в дальнейшем будут закрепляться профильные листы.
Схема крепления профлиста саморезами
Порядок укладки профлистов выбирается с учетом наличия или отсутствия на них дренажной канавки и размеров ската (чем меньше работник будет перемещаться по закрепленному покрытию, тем лучше).
Если необходим монтаж покрытий с дренажными канавками, то оптимальной признана вертикальная схема (второй лист крепится поверх первого на скате с частичной закруткой саморезов, после чего они оба закрываются третьим и четвертым листами, блок выравнивается по карнизу и прикручивается окончательно).
В остальных случаях материал укладывается блоками по 3 шт. (2 нижних и 1 верхний). Схема крепежей стандартная:
- В нижнем ряду метизы вкручиваются в каждый нижний гребень.
- Во втором ряду (с отступом до следующей планки обрешетки или от 30 до 50 см при фиксации покрытия к сплошному настилу) саморезы вкручиваются во второй и каждый третий нижний гребень.
- В третьем и последующих – в первый и каждый третий.
- При монтаже верхнего листа схема повторяется.
- При герметизации и укреплении стыка метизы вкручиваются с отступом от низа в 10 см и шагом в 50 см.
Преимущества профнастила
Профнастил является одним из наиболее популярных современных материалов. Это объясняется рядом преимуществ его использования:
- возможность придания материалу различной формы;
- широкий ассортимент размеров, фактур и оттенков;
- прочность и надежность;
- доступная стоимость;
- удобство обработки листов;
- универсальность применения;
- устойчивость к перепадам температур, длительному воздействию прямых солнечных лучей и атмосферных осадков.
Однако основным преимуществом материала является его высокий показатель устойчивости к механическим повреждениям. Благодаря этому, листы не повреждаются даже при сильном граде или длительном воздействии большого слоя снега. В таком случае профнастила превосходит по показаниям поликарбонат, и в то же время выглядит красиво и современно в отличие от шифера. Благодаря универсальности использования, листы профнастила одного цвета можно использовать для оформления крыши, ограждения и навеса.
Преимущества и недостатки металлических навесов
Изготовить навес своими руками из металла – это выгодное, практичное решение, при соблюдении технологии строительства, должном уходе – постройка прослужит верой и правдой несколько десятков лет.
Металлоконструкции не боятся температурных дельт, устойчивы к природным физико-химическим, биологическим, механическим нагрузкам. Но металл быстро нагревается и остывает, это следует учитывать при строительстве навесов для отдыха, над мангалом, поэтому лучше предусмотреть защитные элементы, например, в беседке сделать перила, а также сидушки из дерева.
Основной враг металлических навесов – ржавчина, которая способна нанести ощутимый вред, даже разрушить строение за небольшой срок. Избежать фатальных последствий поможет обработка и защита металлических элементов навеса.
Чертеж металлического козырька над крыльцом
Доборные элементы для профнастила
Помимо самих листов для отделки понадобятся доборные элементы. Каждый из них выполняет определенные функции, и является неотъемлемой частью обшивки дома.
| Наименование элемента | Назначение |

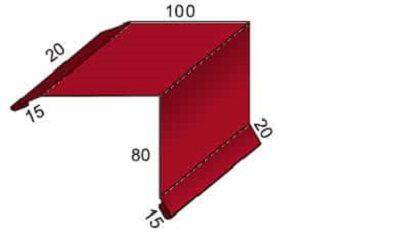

| Наружный угол Угол наружный | Применяется для обрамления наружных углов. Придает обшивке завершенный вид и одновременно защищает стыки от попадания осадков, пыли, мелкого мусора. Монтируется сверху на профнастил, вследствие чего шляпки саморезов остаются на виду |
| Внутренний угол Угол внутренний | Крепится во внутренних углах постройки, выполняет защитно-декоративные функции. Монтируется сверху на профлисты, крепежи остаются на виду |
| Наружный угол сложный | Выполняет те же функции, что и обычный угол, но крепится он к обрешетке, до монтажа листов. Такая установка позволяет сделать скрытый крепеж |
| Внутренний угол сложный | Устанавливается во внутренних углах фасада перед монтажом профнастила, выполняет защитно-декоративные функции |
Стыковочная планка сложная | Предназначается для защиты и отделки стыков обшивки на плоскости стены. Крепится к обрешетке до установки профнастила |
Торцевая планка | Применяется для обрамления торцов обшивки, защищает их от воздействия осадков, придает аккуратный вид. Крепится к обрешетке до установки листов |
Откосная планка | Применяется для обрамления дверных и оконных проемов. Защищает от попадания осадков и мусора, крепится к обрешетке до монтажа обшивки |
Стыковочная планка | Выполняет те же функции, что и сложная стыковочная планка, но крепится после монтажа обшивки, вследствие чего шляпки крепежей остаются видимыми |
| Молдинг | Применяется для отделки стыка между фасадом дома и подшивкой карнизного свеса. Крепится к обрешетке перед установкой профнастила |
Отлив оконный | Применяется для защиты подоконного пространства от дождевых потоков. Устанавливается в нижней части оконных откосов до монтажа обшивки |
| Наличник | Применяется для оформления дверных и оконных проемов, придает им завершенный вид |
Цокольная планка | Применяется для защиты верхней части цоколя от дождя и снега, чем продлевает срок его службы. Крепится к нижней части обрешетки до установки профнастила |
Как правило, эти изделия выпускаются длиной 3,2 и 1,25 м, хотя у каждого производителя могут быть свои параметры. Рассчитать их количество гораздо проще, чем листов обшивки, поскольку здесь все измеряется в погонных метрах, а не в квадратных.
Сборка навеса из металлопрофиля
Количество скатов крыши и вид навеса из профнастила определяют, насколько сложной будет работа по монтажу поперечин. Здесь возможно использование нескольких вариантов. Приварите к квадратному профилю по одной стороне короткие цилиндры из трубы, имеющие диаметр 83 мм и просверлите в них сквозные отверстия. Расположит цилиндры так, чтобы они помогли установить профиль на опоры. Таких конструкций для навеса из профнастила готовят две — для двух рядов стоек. Потом просверлите отверстия в верхних концах опор так, чтобы они соответствовали отверстиям, расположенным в фиксирующих цилиндрах, обе трубы соедините болтами. Упростить процесс можно благодаря замене цилиндров приваренными пластинами с отверстиями, в данном случае стоит помнить, что соединение получится менее прочным.
Более простой будет конструкция из профнастила своими руками неразборного типа. Ее сборка предполагает приваривание поперечен к стойкам. Для формирования стропил можно использовать алюминиевый уголок или тавровый дюралюминий.
В большинстве случаев монтаж навеса из профнастила своими руками не предполагает обустройства водосточной канавки, поэтому установка выполняется блоками из трех листов, укладываемых определенным образом. Из двух листов, соединенных друг с другом, собирают первый ряд снизу. К ним крепят лист, первый во втором ряду. Полученный блок закрепляют параллельно карнизу. Далее крепят следующий блок, и так до тех пор, пока не будет покрыта вся крыша.
В процессе установки стропил необходимо их сделать таким образом, чтобы крыша навеса была больше площадки между опорами. Далее по краям должны образоваться козырьки, с которых будет стекать дождевая вода. Для отвода воды можно сформировать вокруг навеса желоб.
Помните, что профильное железо, используемое для металлической крыши, представляет собой довольно скользкий материал. Работая с ним, необходимо соблюдать все меры техники безопасности.
Заказать навес?
Мы изготавливаем навесы из поликарбоната и стекла. По ценам есть акционные навесы — навес для машины под ключ 3.6 x 6.3 = 63.000 руб. навес для 2 машин под ключ 5.7 x 6.3 = 128.000 руб.
Обзор рынка
Варианты профилей профнастила позволяют выбрать интересное решение для вашего навеса. И не только для него.
Часто в погоне за выгодой мы вместо качественного материала приобретаем бракованный. Чтобы такого не случилось – обязательно проверяйте при приемке весь материал. Там не должно быть листов с дефектами покрытия и деформациями листа.
Качественный профнастил соответствует стандартным размерам, имеет ровные обрезные линии без загибов и идеально ровное покрытие: оцинкованное или полимерное. Сами полотнища не имеют каких-либо деформаций.
Дешевый профнастил
Впрочем, если вам и нужен именно самый дешевый профнастил (например, для временного навеса или забора) – рекомендуем вам приобретать именно бракованный материал со следующими дефектами:
- Поврежденное покрытие.
- Неровные линии срезов.
- Любая деформация полотна листа.
- Неправильные размеры листа.
Бракованные листы профнастила — отличное решение для временных навесов и ограждений.
Чем больше и серьезнее недостатки бракованного профнастила, тем он будет продаваться с большей скидкой.
Как сэкономить на покупке любого профнастила:
- Покупать продукцию у производителя без посредников.
- Можно искать поставщиков, у которых проходят акции и распродажи.
- Организовать самовывоз, если у вас или знакомых есть грузовой автомобиль.
Плюсы и минусы
Однозначно к плюсам профилированного листа можно отнести:
Профилированный металлический лист — отличный, доступный материал для навеса или ограждения.
К недостаткам этого материала относятся:
- Шум при дожде (металл – он и есть металл)
- Нагревание на солнце
- Неправильный монтаж и доставка сокращают срок службы изделия
Виды навесов
Профнастил можно использовать и в качестве кровли для крыши вашего дома, и для любого вида навеса, например:
- Навес для машины.
- Козырек над входом.
- Навес для мангала.
- Хозяйственный навес (например, для защиты от дождя дров или инвентаря).
- Временный навес для защиты строительного материала от дождя.
Любой из этих навесов вы можете заказать у строительной компании или изготовить самостоятельно.
Вариант удлиненного козырька: на площадке будет достаточно места для парковки компактного авто или расположения домочадцев и гостей для чаепития на природе.
Как сделать навес своими руками
Если правильно организовать весь рабочий процесс, то можно изготовить навес из профнастила буквально за пару дней. Поэтому для начала:
- Расчистите площадку, где у вас будет размещаться навес, от посторонних предметов.
- Сделайте разметку под столбы несущей конструкции.
Материал – профнастил и несущая конструкция (дерево, металл и т.п.) – уже должны быть готовы.
- Заливка фундамента и установка стоек происходят одновременно.
- После того, как цемент застынет и опорные стойки зафиксируются, можно приступать к монтажу самого навеса.
Далее очередность действий зависит от того, из какого материала выполнена несущая конструкция навеса из металлопрофиля: металла или дерева. В любом случае она будет выглядеть примерно так:
- Крепление поперечных и продольных балок (или ферм).
- Устройство обрешетки (если требуется).
- Жесткое крепление листов профнастила.
В этом видео наш соотечественник рассказывает, как он для своего участка сделал полукруглый навес металлокаркаса и профнастила. Какие трубы он использовал и что именно делал – вы узнаете при просмотре.
Сейчас в продаже можно найти много разных элементов, из которых можно самостоятельно собрать металлокаркас. Даже если у вас нет сварочного аппарата – вы можете использовать «старое доброе» крепление с помощью клепок или винтов. Правда, не во всех случаях они могут заменить сварку.
Металлокаркас может быть несущим остовом как для навесов, так и для целого дома.
Заключение
Если профилированный металлический лист в качестве кровельного покрытия для навесов вас не заинтересовал – рекомендуем посмотреть навесы из поликарбоната, которые наша компания изготовила и установила для своих клиентов. Для того, чтобы узнать стоимость каждого из них или рассчитать цену на изготовление навеса по вашему проекту, свяжитесь по любому телефону, указанному в контактах, или отправьте свой запрос по электронной почте.
Также наша компания производит навесы из стекла, все примеры которых вы можете посмотреть в нашем портфолио.
Компания «Навес Мастер» также изготавливает и устанавливает навесы из стекла.
