Обрешетка крыши под металлочерепицу, профнастил, ондулин, шифер своими руками: из доски для кровли частного дома – Пошаговая инструкция

Что из себя представляет рубероид

Рубероидом называют изоляционный материал, который состоит из следующих слоев:

• кровельный картон;
• легкоплавкий битум;
• специальная посыпка;
• тугоплавкий битум.

Мифы об использовании рубероида

Сухой проветриваемый рубероид никогда не загниет.

Многие считают, что он только отрицательно влияет на обрешетку, особенно когда находится под каким-либо кровельным материалом. Его просто временно настилают, а потом снимают, перед монтажом шифера или черепицы.

Однако это заблуждение. Если обеспечить к рубероиду постоянный приток свежего воздуха, то ничего гнить не будет.

Кроме того, вентиляция способна устранить неприятный запах от такого гидроизолятора во время его сильного нагревания на солнце.

Несмотря на многие заблуждения, укладка профнастила на рубероид имеет и свои минусы:

1. Под слоем металла в жаркую погоду рубероид очень сильно нагревается, что приводит к испусканию им различных ядовитых эфиров. Находиться в таком помещении (например, летней комнате на чердаке) категорически запрещено.
2. Срок годности рубероида гораздо меньше, чем у профнастила.
3. Образование и накопление конденсата (особенно при неправильном проветривании).

Итак, из всего вышесказанного можно сделать вывод, что профнастил на рубероид укладывать можно. Все недостатки несущественны по сравнению с преимуществами — невысокой стоимостью и простотой применения.

Чтобы избавиться от недостатков, нужно выбрать качественный материал, использовать качественные крепежные элементы и выполнить монтаж в соответствии со всеми правилами, о которых речь пойдет немного ниже.

Расчёт пиломатериала

• Длина стандартных листов шифера 175 см. Величина нахлёста при его укладке 20–25 см. Значит, шаг обрешётки должен равняться 750 мм. Если вы разделите высоту ската на это число и прибавите 1, получите количество рядов обрешётки. Если получили не целое число, округляйте его в большую сторону.
• На низких скатах, где используется по 4 обрешетины под каждый лист, шаг составляет 450 мм.
• Умножив число рядов на ширину двух скатов, вы получите количество требуемых погонных метров бруса для обрешётки.
• Прибавьте четыре ширины ската. Этими поперечинами укрепляют обрешётку у конька и у карниза.
• Добавьте 10% на обрешётку вокруг дымохода и на отходы.
• Когда крыша не двускатная, а сложная, точный расчёт по формулам сможет сделать профессиональный кровельщик. Если вы решили обойтись без его услуг, расчёт производите исходя из длины козырьков, но процент на отходы добавлять не нужно.

Умножив количество рядов на число стропильных ног и удвоив полученную цифру, вы вычислите, сколько гвоздей вам понадобится. Добавьте 10% на отходы.

Обрешётка под стандартный волнистый шифер набивается с шагом 750 мм

Пиломатериалы обрабатываются антисептиком и антипиреном минимум за двое суток до начала монтажа. Обработку можно повторить на готовой обрешётке для лучшей сохранности деревянной конструкции.

Монтаж обрешетки

Шаг 1. Первым делом необходимо произвести все предварительные расчеты и закупить необходимый материал. Расчеты требуется делать максимально точными, чтобы избежать покупки излишнего количества материала. Но и меньше покупать не стоит – необходимо брать с запасом. Измеряются длина и ширина ската, после чего каждое из значений нужно разделить на выбранный шаг обрешетки. К этому количеству также нужно прибавить материал, который будет использоваться для создания обязательной сплошной обрешетки в области дымоходов и других подобных элементов. Весь материал должен быть обработан антисептиком и влагоотталкивающими веществами перед использованием – это убережет дерево от гниения, поражения плесенью и рядом паразитов.

Обработка древесины

Шаг 2. Требуется собрать все основные элементы каркаса кровли. То есть конек, стропила уже должны быть на месте, так как обрешетка и другие элементы монтируются непосредственно на них.

Далее собираются элементы каркаса

Шаг 3. После этого нужно уложить гидроизоляционный материал. Фиксация этого материала производится при помощи строительного степлера и скоб.

Укладка гидроизоляции

Шаг 4. Далее также нужно закрепить небольшие бруски 50х50 мм, которые прибиваются к стропилам. Кстати, за счет этих брусков и будет обеспечен тот самый вентиляционный зазор, который необходим для профлиста.

Крепление брусков

Шаг 5. В области конька необходимо проложить дополнительную полосу гидроизоляционного материала, которая будет закрывать коньковую часть и защищать ее от воды.

Гидроизоляция коньковой части

Шаг 6. Вдоль карниза необходимо закрепить крюки для монтажа водоотводящего желоба.

Крюки для монтажа водоотводящего желоба

Шаг 7. Далее можно приступать к монтажу самой обрешетки (контробрешетки). Доски крепятся к ранее прибитым брускам при помощи саморезов. Первыми устанавливаются элементы возле карниза, далее с определенным шагом – остальные части обрешетки.

Монтируется обрешетка

Шаг 8. Для удобства на бруски можно нанести разметку, обозначающую шаг обрешетки. Или же можно воспользоваться бечевкой.

Использование бечевки

Шаг 9. Крепление досок нужно производить гвоздями или саморезами длиной в три раза больше, чем толщина используемой для обрешетки доски. В противном случае конструкция не выдержит ветровой нагрузки. Если обрешетку нужно сращивать по длине, то стыки должны быть расположены на опоре, в роли которой выступает брусок, закрепленный ранее на стропилах, к которому крепится непосредственно обрешетка. Не рекомендуется соединять параллельно два рядом расположенных ряда, то есть стыки требуется располагать, например, в шахматном порядке. Так кровля будет надежнее.

Стыки между брусками должны с каждым рядом смещаться

Шаг 10. Вдоль конька также нужно закрепить бруски обрешетки.

Бруски крепятся вдоль конька

Как правильно сделать обрешётку

При монтаже конструкции, включая обрешетку на гараж под профнастил, следует придерживаться следующих рекомендаций:

• Крепить элементы обрешетки нужно на рейки контробрешетки. Их устанавливают параллельно стропильным ногам для фиксации гидроизоляционного материала.
• Деревянные элементы обрешетки крепятся гвоздями, а металлический профиль — саморезами.
• Выполнять монтажные работы нужно снизу вверх. Крепление первой основной доски, которая представляет собой более толстый брусок, проводится вдоль карниза.
• При укладке элементов обрешетки необходимо контролировать горизонтальность.
• Каждую рейку обрешетки следует крепить двумя крепежными элементами. Это предотвратит выворачивание бруска при интенсивной нагрузке.
• При недостаточной длине элементов обрешетки можно выполнить их соединение. Однако не рекомендуется соединять на одной стропильной ноге элементы соседних рядов.

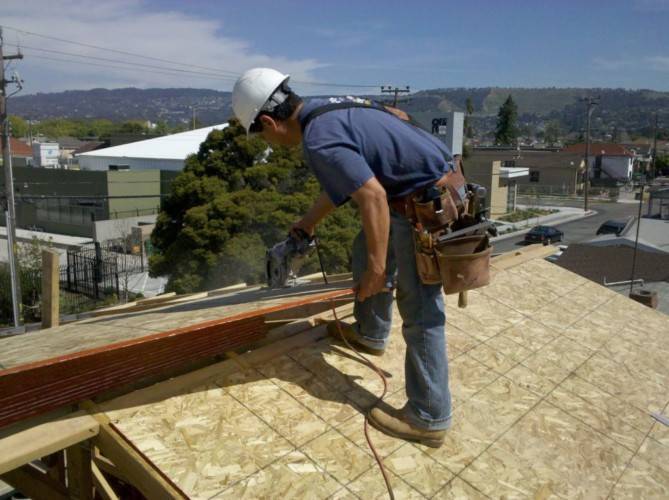

Устройство сплошной обрешетки под плоский шифер

В общем она создается подобно разреженной с той разницей, что взамен брусков применяется доска обрезная. Она ложится цельным ковром. Могут также применятся фанерные листы и ОСП. В большинстве случаев данную каркас из рамы используют для укладывания плоского шифера, а еще листочков, имеющих толщину поменьше обычной. Как правило, для установки волновой крыши из шифера в полной мере достаточно обыкновенной разреженной обрешетки.

Для укладывания плоского шифера в большинстве случаев применяется сплошная каркасная рама

Понятно, что в условии разнообразия покрытий для кровли на сегодняшнем рынке строительных материалов, подбор хозяина дома падает именно на шифер далеко не случайно: влечет низкая цена крыши из данного материала. Для обыкновенного дома на даче, сарая или бани, да и для всякого сооружения, владелец которого не гонится за эксклюзивом, это – прекрасный вариант. Если учитывать долговечность шифера, крыша такого типа отслужит несколько десятков лет при хорошей укладыванию. При хорошей – это охота отметить очень, и установка обрешетки тут играет очень важную роль. И поэтому, чтобы получить от крыши из шифера конкретно то, что вы ждали – прочность, высокий срок службы, экономность – стоит доверить данную работу специалистам-кровельщикам.

Монтаж обрешетки под профнастил

Как и всякая работа, монтаж обрешетки под профнастил требует предварительной подготовки. Подберите материал, крепежные изделия, инструмент, лестницы и пр.

Процесс обустройства кровли, помимо обрешетки, включает в себя и устройство тепловой и гидравлической изоляции. Мы этих вопросов касаться не будем.

Доски, применяемые для создания обрешетки, должны быть высушены. В противном случае, они будут деформироваться после окончания монтажа, что может привести к нарушению герметизации. Каждая доска должна пройти обработку составами, препятствующими появлению бактерий и различных древесных насекомых. В обязательном порядке проведите огнезащитную обработку

Такая мера предосторожности позволит избежать возгорания или, по крайней мере, замедлит ее возгорание. После того, как доску обработали огнеупорным составом, он может гореть только при наличии открытого пламени и гаснет при его отсутствии

Для непосредственно укладки, потребуется:

1. Молоток.
2. Гвозди длиной 100 – 150 мм.
3. Стремянка.
4. Помощник.
5. Ножовка по дереву.
6. Рулетка.

Выполнение работ по установке обрешетки желательно проводить в сухую погоду. Перед началом работы имеет смысл поднять на крышу заготовленные доски и весь необходимый инструмент.

Устройство обрешетки под профнастил начинается от конька крыши

• Шаг 1: Разметка положения досок на крайних стропилах, вылет доски за край стропил определяется проектом крыши.
• Шаг 2: На всей длине ската размечаем место крепления досок к стропильному брусу, если на них обнаруживаются дефекты поверхности, их необходимо устранить подручными средствами.

Шаг 3: Укладка первой доски начинается от конька, в соответствии с нанесенной разметкой.

Шаг 4: В соответствии с нанесенной ранее разметкой, начинаем прибивать доски.

Как уже было отмечено выше, крепление досок к брусу проводится гвоздями 100 или 150 мм.

На что следует особо обратить внимание?

Так как длина досок может быть меньше ската, их приходится сращивать.  Стык между стропильными досками располагался на стропильном брусе, нежелательно чтобы эти швы не шли подряд, а были расположены  как минимум на соседних брусьях.

Для того чтобы избежать раскола бруса, при забивании гвоздей, их надо смещать друг относительно друга.

После проведения работ, обрешетка должна представлять собой ровную поверхность. Наличие выпуклостей или впадин в результате отрицательно сказывается на качестве крепления профнастила.

Виды

Вид обрешетки напрямую зависит от выбранного наклона ската и ожидаемых весовых нагрузок. В набивке двуслойных конструкций нет необходимости, как правило легкий профлист крепится к однослойной обрешетке сплошного или разреженного типа.

Стандартная

К данной группе относятся обрешетки с шагом в пределах 20-40 см. Именно этот вариант считается оптимальным при использовании универсальных марок профнастила.

Стандартная обрешетка набивается перпендикулярно стропилам с равномерным шагом за исключением карниза, зон возле проходных элементов и мест будущего крепления тяжелых предметов (на этих участках основание под профнастил всегда выполняется сплошным).

Сплошная

Этот вид выбирается при монтаже профлиста на скаты с наклоном менее 15 ° или при сомнении в несущих способностях и прочности покрытий. Для формирования сплошного основания лучше всего подходят листовые материалы, укладываемые с компенсационным зазором в 10 мм.

Разреженная

Оптимальный вариант при покрытии ската жесткими марками профнастила или его большой крутизне. Минимальный шаг таких обрешеток составляет 50 см, требования к сечению планок зависят от веса листов и снеговых нагрузок.

Обрешетка под профлист — виды и особенности конструкции в зависимости от уклона

Существуют два основных типа обрешетки, используемых при строительстве жилых зданий — это сплошная и разреженная. Устройство сплошной обрешетки определяется уже самим ее названием — доски или брусья в ней монтируются вплотную друг к другу. Обычно для экономии материала сплошную обрешетку выполняют из доски.

В разреженной обрешетке, бруски устанавливаются перпендикулярно стропилам с определенными промежутками. Эти промежутки и есть, так называемый, шаг обрешетки под профнастил. Он зависит от высоты волны или трапеции профнастила, которые определяют его собственную несущую способность.

Например, шаг обрешетки под профнастил С21 должен быть не менее 300 мм при сравнительно небольшом уклоне в 7-8°. При этом, чем больше угол наклона, тем больше шаг и тем меньшей несущей способности должен быть профнастил. В частности, обрешетка под профнастил С-21 при угле наклона кровли более 15° должна быть с шагом 650 мм, что более чем в два раза больше по сравнению с предыдущим случаем.

В приведенной ниже таблице указаны данные по необходимому расстоянию между досками для наиболее популярных марок профнастила и для двух вариантов уклона.

Обрешетка под профнастил — размеры шага в зависимости от уклона и марки профилированного листа

Марка профлиста	Уклон кровли, град.	Толщина профнастила, мм	Шаг обрешетки под профлист
НС-8	Более 15°	0,55	Сплошная
НС-10	до 15°	0,55	Сплошная
более 15°	0,55	300 мм
НС-20	до 15°	0,55… 0,7	Сплошная
более 15°	0,55… 0,7	500 мм
С-21	до 15°	0,55… 0,7	300 мм
более 15°	0,55… 0,7	650 мм
НС-35	до 15°	0,55… 0,7	500 мм
более 15°	0,55… 0,7	1000мм
С-44	до 15°	0,55… 0,7	500 мм
более 15°	0,55… 0,7	1000 мм
Н-60	не менее 8°	0,7, 0,8, 0,9	3000 мм
Н-75	не менее 8°	0,7, 0,8, 0,9	4000 мм

Расчет обрешетки под профнастил производится на основании планируемого уклона и марки профлиста. Кроме того, в обязательном порядке учитываются коэффициенты ветровых и снеговых нагрузок для местностей с особыми условиями эксплуатации. В частности, для местностей с частыми и сильными ветрами рекомендуется значительно уменьшать шаг обрешетки, вплоть до двукратного его сокращения.

Стоит учитывать, что обрешетка для профлиста — это только верхний слой кровельного пирога, к которой непосредственно и крепится профнастил. Помимо нее существует еще и, так называемая, контробрешетка.

Она выполняется из бруса толщиной 30-40 мм и служит для создания вентиляционного зазора под листами кровельного покрытия. Бруски контробрешетки крепятся поверх уложенной на стропила пароизоляции вдоль стропильных ног, и уже к ним крепится сама обрешетка.

Особенности обрешетки под шифер

Обрешетка под шифер как для любого другого кровельного материала может быть сплошной или разреженной. Сплошная делается в случае использования плоских листов шифера, разреженная – волнистых. Толщина бруса от 50 до 70 мм. Экономить на толщине не стоит, если брус окажется слишком тонким, есть угроза безопасности всей стропильной системы крыши. Использовать излишне толстый брус тоже нельзя – его может «повести» от воздействия влаги.

Крепления шифера к элементам обрешетки осуществляется в 3 точках – по краям листа и в середине. Дополнительный крепеж может понадобиться только при использовании шифера нестандартных размеров. Проще говоря, если листы шире и длиннее обычных, то их крепят в 4 точках.

Расчет обрешетки производится на этапе расчета всей стропильной системы. Стандартный шаг обрешетки под шифер для крыши простой формы 50 см.

Устройство крыши из профнастила, обрешетка, монтаж

Долговечность стального листа холодного проката, дополнительная прочность волнистой или ребристой поверхности, низкий удельный вес — неполный перечень достоинств этого материала .

Качественная сертифицированная продукция всегда идёт в продажу с инструкцией по монтажу кровли из профнастила, что упрощает сам процесс устройства крыши даже для непрофессионалов. Выбрав профнастил марки НС35 или НС44, и, заручившись поддержкой 2-4 человек, можно уверенно приступать к монтажу двускатной крыши частного дома. С односкатной (для гаража, сарая, бани, кладовой, навеса) — всё обстоит ещё проще.

Выбор шага обрешетки в зависимости от кровельного материала

Каждый вид материала, используемый для кровли зданий, должен монтироваться на обрешетку с определенным индивидуальным шагом.

Данную величину чаще нужно определять самостоятельно в зависимости от габаритов листов материала, придерживаясь при этом строгих правил строительства. Можно выделить следующие закономерности для разных видов кровли:

• мягкие рулонные материалы – нужно использовать сплошную обрешетку с минимальным шагом между ее элементами до 10 миллиметров;
• шифер – необходимо индивидуально подбирать шаг в зависимости от толщины листов – от 50 до 75 сантиметров;
• металлочерепица – следует учитывать указания производителя материала, но в целом можно обозначить, что общий шаг находится в пределах от 300 до 400 миллиметров, а расстояние между двумя последними планками должно быть в два раза меньшим;
• черепица (керамическая, полимерная и песчаная) – нужно руководствоваться указаниями производителя, учитывая угол наклона крови; чаще всего доски укладываются с интервалом от 320 до 380 миллиметров;
• фальцевая кровля – наиболее распространенный шаг обрешетки составляет 200 миллиметров, хотя бывают и другие.

Требования к материалу

Обрешётка под шифер – ответственный элемент кровельного пирога односкатной либо двухскатной крыши, с которого начинается настил финишного покрытия. От прочности и несущей способности основания, на которое укладывают асбестоцементные страницы зависит долговечность, надежность крыши. Потому делать обрешетку рекомендуется из материала, соответствующего следующим требованиям:

1. Влажность древесины, из которой выполняется монтаж основания для укладки шиферных страниц, не должен быть больше 12 градусов. Сухое дерево меньше подвержено короблению и гниению.
2. Рекомендуется делать монтаж обрешетки из древесины жёстких пород. Лучше изготавливать ее из доски хвойных деревьев (ели, сосны, лиственницы).
3. Древесина, из которой изготавливают каркас для односкатной либо двухскатной крыши, в обязательном порядке обрабатывается антисептическими препаратами, предотвращающими гниение в условиях повышенной влажности.

Популярные производители металлочерепицы

Ниже приведены производители металлочерепицы, чья продукция пользуется большим спросом.

Grand Line

Фото: «Grand Line»

Российский производитель металлочерепицы. Начало деятельности – 2008 год. Основа материала – оцинкованная сталь с разным типом наружного покрытия и профилем. Толщина – 0,45–0,5 мм. Широкая цветовая гамма по системе RAL. Помимо стандартных форм выпускается материал с эффектом 3D.

Гарантийный срок производителя в зависимости от типа продукции составляет 10–30 лет. Компания работает с частными клиентами, подрядчиками строительных компаний, принимает индивидуальные заказы на изготовление.

Среди покупателей наибольшим спросом пользуется металлочерепица цвета Safari. Неплохие технические характеристики материала и доступные цены делают продукцию «Гранд Лайн» востребованной на российском рынке.

Feroof

Фото: металлочерепица от бренда «Feroof»

«Феруф» – официальный представитель южнокорейской компании Daedong Fe-roof Co. На рынке кровельных материалов более 40 лет. Компания специализируется на производстве композитной металлочерепицы.

Продукция стоит в разы больше, чем аналогичная отечественных брендов. Но обладает отменными рабочими характеристиками, соответствует мировым стандартам качества.

Ruukki

Финская компания-производитель. Имеет представительства в Европе, России. Производит металлоконструкции для возведения зданий, металлочерепицу, водосточные системы, профнастил, а также готовые кровельные каркасы, крепежные элементы, лакокрасочные материалы для крыш. Срок службы продукции по гарантии достигает 50 лет.

Фото: бренд «Ruukki»

В качестве наружного защитного слоя применяется пурал, полиэстер, пурекс.

Минимальный гарантийный срок службы составляет 30 лет. Швы на материале не видны, поэтому создается впечатление целостности материала. Для металлочерепицы используется защитное покрытие – пурал.

Единственный минус – на российском рынке попадется много подделок.

ARECA

Фото: «ARECA».

Всемирно известный шведский бренд. Продукция есть в продаже в странах Европы, Азии, США. В качестве основного сырья для металлочерепицы применяется листовой прокат стали от финского производителя SSAB. Сталь под действием высокой температуры покрывается защитным оцинкованным слоем с обеих сторон. Для наружного полимерного покрытия используется:

• пластизоль;
• пурал;
• глянцевый, матовый полиэстер.

Такой материал отлично подходит для того, чтобы крыть не только жилые и нежилые здания, но и сооружения, где выделяется повышенное количество пара (бани, сауны).

Единственный нюанс – материал производится всего в трех цветах: коричневом, зеленом, вишневом. цены на продукцию бренда высокие.

«МеталлПрофиль»

Фото: производственный процесс в компании «МеталлПрофиль»

Российский производитель, который из небольшой компании вырос до концерна из 18 заводов. Место расположение производственных мощностей – страны СНГ. Имеется собственная испытательная лаборатория. Выпускается стандартная оцинкованная металлочерепица и алюмочерепица с повышенным сроком службы до 50 лет. Применение при создании материала 3D реза позволяет делать стыки визуально незаметными. Отличается повышенной герметичностью, устойчивостью к перепадам температур и ультрафиолету.

Универсальными считаются типы Монтерроса, Монтекристо.

Чтобы минимизировать шум дождя на мансардном этаже, крышу придется утеплять.

Как рассчитать все формулы постройки

Расчет конструкции, где ноги стропил будут деревянными, производится с учетом сечения и качества пиломатериала. Сечение зависит от нагрузки на крышу, его расчет выполняется по формулам, таблицам, с помощью компьютерной программы.

Согласно установленным требованиям, доска для стропил должна иметь:

• до трех сучков на погонный метр (диаметр сучков в пределах – 30 миллиметров);
• не сквозные отверстия (с максимальной длиной ½ всей доски);
• влажность от 18 до 22% (измеряется специальным прибором).

Выбирая материалы, не бросайтесь на дешевизну опоры, сделайте проверку документа, который дает информацию о качестве. Такой сертификат содержит:

• наименования производителя;
• название и номер стандарта материала;
• размер, породу, степень влажности доски;
• количество изделий, находящихся в одной упаковке;
• дату выпуска.

По ширине древесину нужно выбирать с учетом длины проема. Стропила до 6 метров получаются из бруса шириной 150 миллиметров, где сечение 50 на 150 миллиметров.

Для стропильной ноги более 6 метров, выбираем ширину дерева от 180 миллиметров. Если длины и толщины бруса недостаточно для цельной стропильной ноги, то выполняют его удлинение или наращивание.

Нарезанный лес поможет сократить расходы. Клеенная древесина стоит дороже, но приобретать ее нужно лишь у проверенных продавцов. Можно заказать готовые элементы, но для этого нужны точные замеры, любые такие покупки делаются с запасом.

К вопросу выбора любого материала подходите со всех сторон, анализируйте все за и против. Для надежной конструкции приобретайте качественный материал. Финансовая сторона вопроса немаловажна, но не стоит идти на поводу у навязчивых продавцов и слушать их советы. Проконсультируйтесь у нескольких специалистов, спокойно обдумайте всю информацию, а после этого уже определяйтесь с покупкой.

Порядок выполнения монтажных работ

На начальном этапе нужно определиться с выбором кровли и материалом для изготовления каркаса. После этого можно приступать к следующему этапу.

Подготовка

Для проведения любых строительных работ потребуются инструменты. Если говорить про обрешётку, для монтажа наверняка понадобится:

• электрическая дрель и набор свёрл;
• рулетка или метр;
• крепёж: гвозди или саморезы;
• молоток;
• ножовка по дереву;
• строительный уровень.

Нелишним будет подготовить чертёж, чтобы упростить монтаж каркаса на стропильную систему.

Мягкая кровля

Подразумеваются все рулонные материалы, которые используются для проведения кровельных работ: металлоизол, рубероид, полимерные мембраны. Учитывая технические характеристики материала, такая кровля монтируется только на сплошную обрешетку.

После монтажа обрешётки необходимо проверить каркас на наличие острых сучков и выступающих гвоздей, способных повредить мягкую кровлю. Острые углы скругляются, иногда обшиваются полосками кровельной жести.

Фальцевая кровля

Фальцевыми крышами называют конструкции, изготовленные из листового железа с полимерным защитным покрытием. Фальцы – выступающие элементы, предназначенные для соединения отдельных элементов кровли. Такие крыши иногда делаются из обычных листов оцинковки, а фальцы создаются кровельщиком в процессе выполнения работ.

Фальцевые крыши могут устанавливаться на сплошную и разреженную обрешётку. В первом случае требования к каркасной основе предъявляются аналогичные тем, что рассматривались выше. Рекомендованный шаг между элементами обрешётки составляет 200 мм. Оптимальное сечение бруса – 50 × 50 мм, доски – 32 × 100 мм.

Металлочерепица

По своим характеристикам и техническим особенностям материал можно назвать промежуточным звеном между стальными листами с перфорированным покрытием и шифером. Учитывая эти особенности, монтаж возможен на сплошную и разреженную обрешетку.

Сплошной каркас изготавливается по стандартной схеме с учётом деформационных зазоров. Конструкции лучше изготавливать из щитов, что создаёт ощутимую экономию. Разреженная обрешётка выполняется из бруса сечением 40 × 40 или обрезной доски размером 25 × 100 мм. Шаг каркаса подбирается индивидуально, чтобы расстояние между элементами соответствовало волне металлочерепицы. Учитывая, что производители кровельного материала придерживаются определённых стандартов, шаг обрешётки обычно варьируется в пределах 350–400 мм.

Шифер и ондулин

Согласно общепринятой классификации стройматериалов, шифер является обобщающим названием материалов на сланцевой или асбестоцементной основе, которые используются для облицовки стеновых конструкций и крыш. Ондулином называют еврошифер, который впервые стал использоваться при проведении кровельных работ ещё в 1944 году. Материал внешне похож на обыкновенный шифер, но изготавливается из полимерных материалов, что обеспечивает разнообразие цветовых решений и минимальный конструкционный вес.

В обоих случаях монтаж обрешётки будет выполняться по аналогичной схеме. Конструкция собирается из бруса сечением 50 × 50 или 75 × 75 мм. Шаг каркаса подбирается с таким расчётом, чтобы каждый лист размещался на 3–4 брусьях. Чтобы кровельный настил был неразрывным, каркас делается разноуровневым. Добиться такого эффекта при монтаже позволяет использование бруса разного сечения, или перепады высоты создаются подложками из рубероида.

Черепица

Выбирая строительный материал, важно учитывать, что черепица бывает:

• керамической;
• металлической;
• цементно-полимерной;
• цементно-песчаной.

В зависимости от материала изготовления меняется вес кровельного материала, следовательно, толщина и шаг обрешётки. Средняя толщина бруса может варьироваться в пределах 50–70 мм. Шаг рассчитывается индивидуально и может плавать в диапазоне 140–400 мм.

Для черепичных крыш очень важен точный расчёт: шаг обрешётки должен строго соответствовать рабочей длине черепицы. Любая ошибка в вычислениях – и конструкцию придётся переделывать.

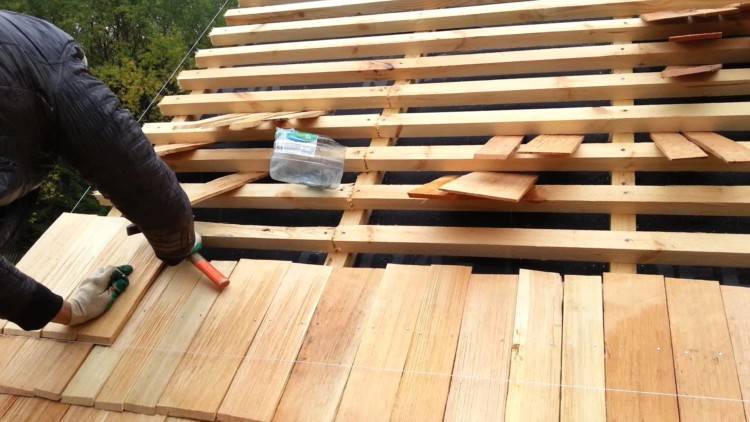

Дранка

Если не углубляться в детали, то современная дранка является той же черепицей, только выполненной из дерева. Поэтому при расчётах обрешётки можно руководствоваться схемой вычислений, приведённых выше. Единственное отличие: дранка обычно укладывается несколькими слоями с захлёстом, поэтому оптимальным решением будет монтаж двухслойной обрешётки.

Функции и виды обрешетки

Обрешетка, о которой уже говорилось выше – это деревянные доски, рейки размером около 30х100 мм, уложенные перпендикулярно стропилам и закрепленные на них при помощи саморезов либо гвоздей. Также обрешетка может быть выполнена из металла, но для частного строительства этот вариант используется крайне редко.

Элементы обрешетки под профнастил: 1 — стропило, 2 — контррейка, 3 — гидроизоляционная пленка, 4 — вертикальная обрешетка, 5 — начальная горизонтальная обрешетина, 6 — горизонтальная обрешетка, 16 — пароизоляционная пленка, 23 — лента

Главная функция – обеспечение надежности и прочности кровельной конструкции и возможность крепления кровельного материала. Если обрешетка не будет изготовлена, то вся крыша не будет достаточно прочной, а кровельное покрытие со временем испортится или вовсе не может быть смонтировано (в зависимости от того, какой вид покрытия используется).

Обрешетка необходима для обеспечения надежности и прочности кровельной конструкции

Если рассматривать в качестве кровельного материала профнастил, то он как раз и крепится на эту самую обрешетку. Также конструкция может быть использована для проведения различных коммуникаций, под ней монтируется необходимой ширины вентиляционный зазор, может быть уложен утеплитель.

Схема устройства крыши

Таблица. Виды обрешетки.

Тип	Описание
Обычный шаг	Наиболее часто использующийся вариант под профнастил. Расстояние между отдельными элементами составляет 20-40 см.
Сплошная	У такой обрешетки ширина щели между ее частями составляет всего 10 мм. Свободное пространство необходимо для того, чтобы избежать деформации деревянных элементов, которые могут менять свои физические параметры из-за колебаний влажности и температуры. В данном случае при строительстве кровли для конструирования обрешетки используются фанера, ДСП, ОСБ и подобные материалы. Для профлиста практически не применяется.
Разряженная	У такой обрешетки самый широкий шаг – 50-75 см, но может быть и больше.

Сплошная и разреженная обрешетка

Эта деталь крыши может быть и двухслойной, когда поверх первой обрешетки снова монтируются рейки или доски, которые будут называться контробрешеткой. В этом случае нижняя обрешетка обычно делается разряженной, а верхняя – сплошной или с обычным шагом. Детали контробрешетки монтируются перпендикулярно элементам ранее выполненной обрешетки. Двухслойная обрешетка может быть использована, если есть необходимость положить толстый слой утепляющего материала.

Из разнообразия обрешёток под профнастил в индивидуальном строительстве чаще всего используют однослойную разреженную конструкцию

Крыша своими руками – Пошаговая инструкция

После того, как были закончены все подготовительные этапы работ, можно приступать непосредственно к строительству крыши частного дома своими руками. Пошаговая последовательность выглядит следующим образом:

1. Подготовка инструментов, обработка древесины антисептиком.
2. Крепление мауэрлата к стене.
3. Монтаж подконькового бруса.
4. Установка основных элементов стропильной системы.
5. Усиление узлов конструкции при помощи стоек, подкосов и затяжек.
6. Установка контробрешетки и гидроизоляции.
7. Монтаж обрешетки.
8. Монтаж кровельного покрытия.
9. Создание водосточной системы.
10. Утепление крыши и пароизоляция.

Как правильно крепить мауэрлат?

Монтаж любой кровельной системы начинают с установки мауэрлата. Брусья, уложенные по периметру стен, являются основанием, которое равномерно распределяет нагрузку от стропильных ног на несущие стены. Также этот каркас «привязывает» конструкцию к дому, уменьшая негативное воздействие от парусности крыши. В зависимости от типа используемого стенового материала, применяются различные технологии монтажа.

Например, в деревянных сооружениях необходимость в мауэрлате отсутствует, а его функцию выполняет верхний ряд из бревна или бруса. В постройках из бетонных блоков мауэрлат крепится при помощи скоб, шпилек или анкерных болтов.

Фиксация мауэрлата при помощи металлических скоб предусматривает наличие брусков из дерева, которые заранее должны быть вмонтированы во внутреннюю сторону кладки на расстоянии 2-4 рядов от верхней кромки. В результате с одной стороны скоба закрепляется на мауэрлат, а вторая крепится непосредственно к брусу в кладке.

Для кирпичных сооружений не теряет актуальности традиционный метод – крепление мауэрлата проволокой. Для этого используют стальную катанку диаметром 5-6 мм, которая закладывается на расстоянии 2-3 рядов от верха в процессе укладки стен. Она должна иметь такую длину, чтобы ее хватило на весь объем мауэрлата и осталось еще немного для скручивания концов друг с другом. На этапе, когда мауэрлат уже уложен на стену, балка притягивается проволокой сверху или через специальное отверстие, а лишние края проволоки обрезаются.

Сплошная обрешетка под листовые кровельные материалы

Если вы хоть раз встречались с листовыми материалами, то знаете, что их согнуть их достаточно сложно из-за их высокой жесткости. Но в строительной сфере не редко можно встретить и те материалы, которым ее не хватает. К таким продуктам можно отнести тонкие металлические листы. Для их монтажа используется сплошная обрешетка, хотя при большей жесткости они могли бы укладываться и на разряженную.

Такая обрешетка создается из обрезной доски, ее минимальная толщина равняется 25 миллиметрам. Что касается ширины, то она ни в коем случае не должна превышать 14 сантиметров. Все пиломатериалы на момент строительства должны быть сухими и обработаны защитными составами. В случае, когда шаг стропильных ног составляет 1 метр и монтированная доска прогибается под весом вашего тела, то придется создать двухслойную систему.

Обрешетка в два слоя создается при помощи установки дополнительных брусков, которые крепятся на стропильных ногах, параллельно коньку. Сечение данных элементов должно составлять примерно 50х50 миллиметров, можно больше. После этого слоя укладывается следующий, он располагается поверх данных брусков диагонально или вертикально.

Гвозди для обрешетки в данном случае должны быть в два раза больше прибиваемой доски, например, если вы планируете устанавливать доску, толщиной в 25 миллиметров, то вам подойдет метиз, длина которого составляет 50 миллиметров.

Поверх такой обрешетки не редко укладывают рубероид или кровельный пергамин. Данные материалы способствуют выравниванию кровельной поверхности и играют роль дополнительной гидроизоляции. Их укладка должна производиться технологией «внахлест». Стоит отметить, что получившееся основание будет не только отвечать требованиям, но и подходить практически под все виды кровельных материалов, например, металлочерепицу, профлист, толстые фальцевые картины, асбестоцементные листы, еврошифер и мягкую черепицу

Такой плотный кровельный пирог обладает отличной звукоизоляцией, что является важной особенностью при создании кровель из металлических покрытий
