Монтаж обрешетки крыши под металлочерепицу

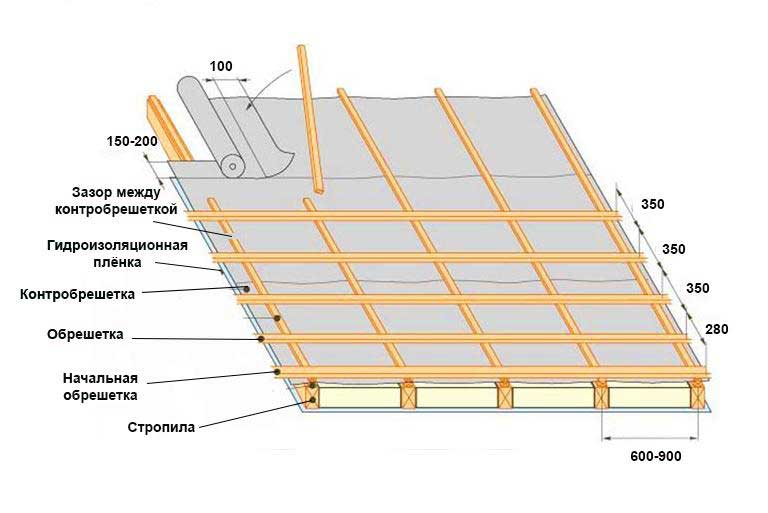

Схема укладки обрешетки включает:
- Монтаж стропил.
- Укладку и крепление гидроизоляции при помощи скоб и степлера или коротких гвоздей и молотка: рулонный материал укладывают между брусьями стропил так, чтобы он слегка провисал. Полотнища должны перекрывать друг друга примерно на 15 см.
- Набивку контробрешетки на стропильные ноги поверх гидроизоляционного слоя.
- Монтаж стартовой доски: она должна крепиться вдоль карниза строго горизонтально, не выступая за границы – по ней будут выровнены все листы покрытия. Первая доска обязана быть толще остальных на 1-2 см, чтобы сгладить перепады толщины остальной обрешетки.
- Разметку шага обрешетки: делается карандашом и рулеткой или с использованием заранее заготовленных шаблонов. Зазор между первым и вторым рядом досок делается меньше – листы металлочерепицы здесь будут образовывать выступ.
- Крепление материала: выполняется гвоздями (саморезами), длина которых вдвое больше толщины доски или бруса. Каждый элемент обрешетки крепится двумя гвоздями, вбиваемыми в середину стропильной ноги или центр бруса контробрешетки.
- Монтаж внешних торцевых досок: фронтонные доски должны быть выше обрешетки на толщину листа металлочерепицы (обычно от 2,5 см до 5,5 см).
- Укладку обрешетки в ендовах, вокруг труб и окон: в сложных местах необходимо делать сплошную обрешетку с расстоянием межу досками 1-2 см, чтобы обеспечить вентиляцию. Ширина сплошной обрешетки не меньше 15-20 см, в особо сложных местах желательна установка дополнительных стропил.
- Крепление конька: осуществляется посредством использования дополнительных досок (устанавливаются на расстоянии 4-6 см друг от друга) с каждой стороны ската крыши, на которые крепят коньковую планку.
Комфортность и срок эксплуатации крыши зависит не только от тех гарантий, которые дает производитель кровельного материала – большое влияние на состояние металлочерепицы оказывает качество обрешетки. Неровная обрешетка или увеличение ее шага могут привести к деформации листов кровельного покрытия, возникновению зазоров и протеканию. Неправильно закрепленная обрешетка может стать причиной коррозии профиля.
А видео ниже продемонстрирует вам процесс монтажа обрешетки крыши под укладку металлочерепицы:
Из чего состоит обрешетка?
Выбирая разновидность основания, нужно определиться с настилом. Он может быть решетчатым или сплошным. Монтаж зависит от параметров волны профиля. Если конструкция сплошная, следует выбирать брусья или доски 100х32 мм. Они укладываются вплотную, с промежутком 10 мм. Это необходимо, чтобы обеспечить вентиляцию в подкровельном пространстве. Для продления срока эксплуатации конструкции ее обрабатывают антисептиком.
Также важно рассчитать шаг по длине волны. Крепление выполняется в месте профиля с наибольшей жесткостью
Для легких построек подойдут доски 100х25 мм, для сложной кровли -100х32 мм. Шаг между стропилами, в среднем, составляет 0,6-0,9 м.
Как выбрать материал для обрешетки?
Материалом для обрешетки традиционно служит древесина. Толщина планок зависит от площади крыши, чем больше размеры — тем толще обрешетка. Это надо для того, чтобы обеспечить свободную циркуляцию воздуха между кровлей и слоем гидроизоляции.
Применяют толщины от 25 мм до 50 мм, но наиболее правильным и удобным решением будет использование обрезной доски-дюймовки (25 мм). Узкие доски используются как есть, более широкие можно разрезать вдоль для экономии материала.
Особое внимание надо обращать на качество распила. Разница в толщине досок одной партии должна быть минимальной, в идеале — отсутствовать совсем
Пиломатериал не должен иметь дефектов в виде синевы (свидельствует о заражении грибком), гнилых участков, трещин.
Чаще всего при покупке влажность материала не соответствует условиям строительства, поэтому его надо заготовить заранее и высушить. Для этого можно сложить его на прокладки для движения воздуха, сверху установить навес для защиты от осадков и прямых лучей солнца. Необходимо проследить, чтобы все доски в пачке лежали ровно, без изгибов и перекручивания.
Если планируется разрезать их вдоль, лучше это сделать сразу, так как напряжения, набранные в процессе сушки, могут вызвать перекручивание сухих досок при резке. На сложенную на прокладки пачку сверху можно поместить груз, который исключит образование «винта» на плоскости досок.
Металлочерепица – красивая, долговечная кровля
Металлочерепица пользуется популярностью среди других кровельных материалов, что не удивительно. Материал прочный, долговечный, устойчивый к агрессивному воздействию окружающей среды, служит несомненным украшением крыши. Металлочерепица весит в 10 раз меньше обычной черепицы, материал прочный, не бьется, не ломается, оказывает щадящее воздействие на несущие стены и фундамент. Монтаж кровли считается не сложным, стоит недорого, можно и вовсе покрыть крышу своими руками, причем в любое время года.
Однако металлочерепица имеет и свои недостатки. Если есть повреждения отдельных участков материала, то может возникнуть коррозия. Крыша требует устройства водоотвода, звукоизоляции. Обрешетка под металлочерепицу монтируется только после укладки гидроизоляции, а так же укладки слоя мембранной пароизоляции. Гидроизоляционный материал под металлочерепицей должен поглощать влагу из слоя утеплителя, не допускать попадания атмосферных осадков в подкровельное пространство.
Обрешетка для металлочерепицы может быть любой, сплошной или решетчатой, важно чтобы для этого были использованы доски абсолютно ровные, любой изъян станет препятствовать ровному прилеганию металлочерепицы, влиять на качество всей конструкции крыши. Металлочерепица это стальной лист, с обеих сторон которого нанесено оцинкованное или алюминиево-цинковое покрытие
Дополнительно с внешней стороны наносятся защитные слои полимера, пластизол, акрилат, пурал, поливинилиденфторид. Защитные покрытия обеспечивают длительный срок эксплуатации металлочерепицы (до 50 лет о крыше можно не беспокоиться), могут быть гладкими, с нанесенной текстурой
Металлочерепица это стальной лист, с обеих сторон которого нанесено оцинкованное или алюминиево-цинковое покрытие. Дополнительно с внешней стороны наносятся защитные слои полимера, пластизол, акрилат, пурал, поливинилиденфторид. Защитные покрытия обеспечивают длительный срок эксплуатации металлочерепицы (до 50 лет о крыше можно не беспокоиться), могут быть гладкими, с нанесенной текстурой.
Основные реализационные параметры – качество, эстетика. Качественные листы имеют толщину стали 0,4-0,5мм. Эстетические параметры – цвет, размеры листа металлочерепицы, геометрия, тип поверхности. Всё это влияет на стоимость металлочерепицы.
Виды настилов
Выбор типа настила зависит от волны профиля металлочерепицы. Обрешетка может быть изготовленная двух видов – сплошная или решетчатая, может быть сделана из листового материала. Шаг обрешетки под металлочерепицу рассчитывают для решетчатого типа.
Сплошная поверхность под кровлю из листового материала выполняется в виде настила плит OSB, обеспечивает идеально ровную поверхность, на которую производится укладка листов кровли. Такой монтаж прост и скор, минусом является высокая стоимость OSB.
Обрешетка сплошного типа монтируется из досок. Расстояние между досками не должно превышать 10мм, оно требуется для естественной вентиляции. Доски крепить к стропилам можно гвоздями сечением 3 – 3,5мм, длиной в 2 раза больше толщины материала используемого для изготовления настила.
Монтаж настила в виде решетки снижает расход материалов, нагрузку на стены и фундамент. Каждая доска прибивается парными гвоздями по краям оси стропил. Начинается монтаж решетчатой конструкции от карниза. Первые доски особенно тщательно выравниваются, так как по ним будет сориентирован весь строй обрешетки. Чтобы уточнить, правильно ли сделаны расчеты, перед монтажом первых досок наживляют пару обрезков контробрешетки и примеряют лист, определяя нужный выступ. Для решетчатого типа требуется расчет шага досок.

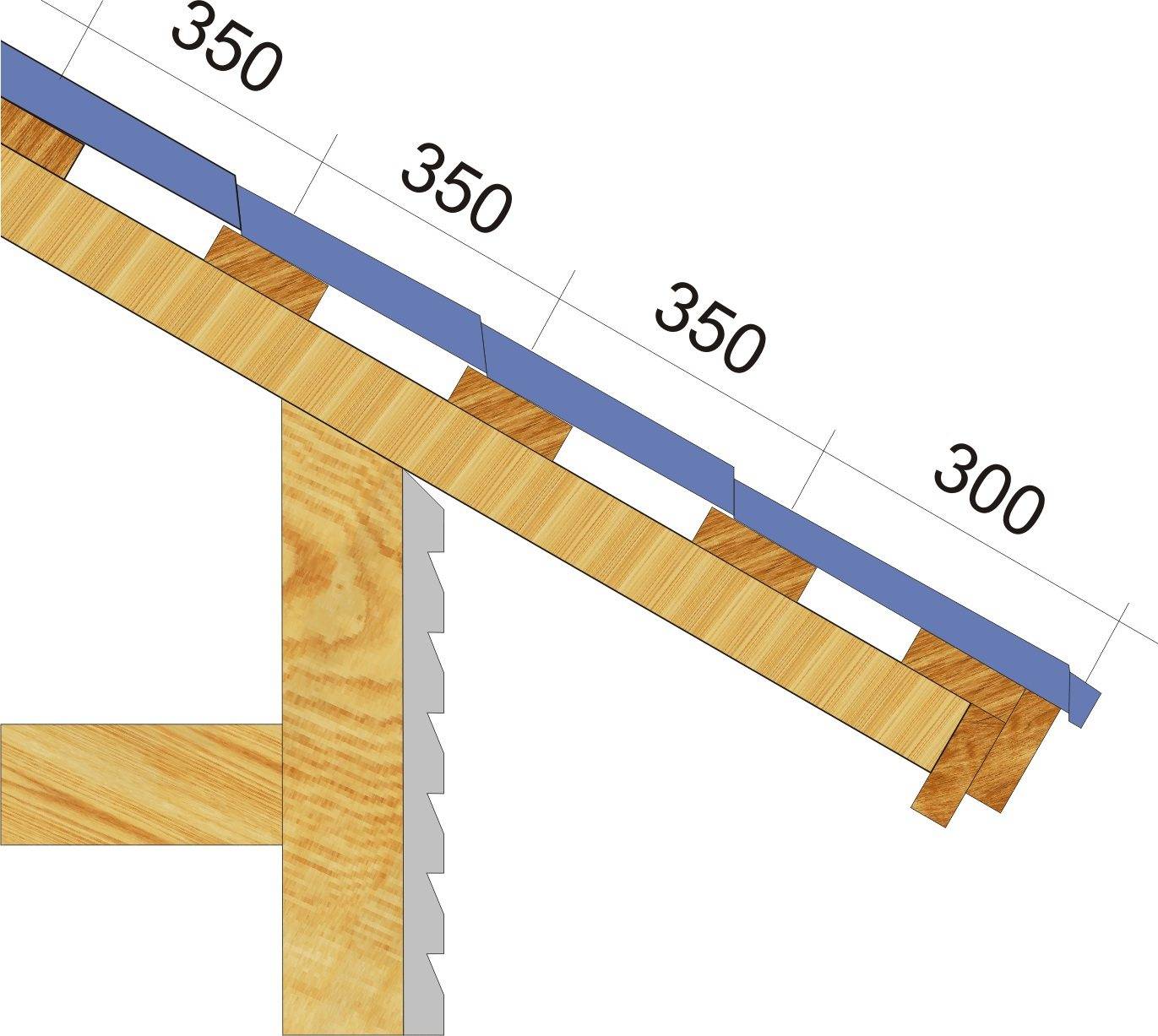

Шаг обрешетки под металлочерепицу
Из-за специфичности (ступенчатость) черепичного профиля чаще всего под него применяется обрешетка с разреженным шагом.
Шаг обрешетки — это расстояние между продольными центрами двух смежных досок. Он должен равняться длине волны выбранной модели металлочерепицы. На рисунке ниже это четко видно.

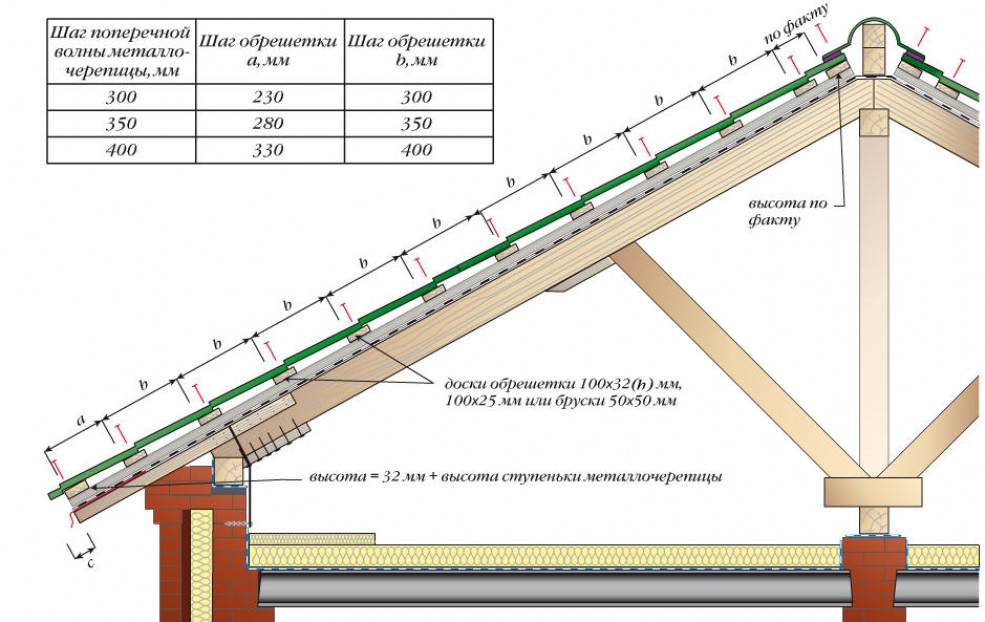

Шаг обрешетки под металлочерепицу
Рассмотрим детально схему снизу вверх:
- c — нижний выпуск кровельного листа. Вынос кровли относительно стартовой доски для большинства видов металлочерепицы равен 50 мм.
- Карнизная (стартовая) доска должна иметь большую толщину сечения. Это обусловлено тем, что она и следующая за ней доска находятся под одной волной (см. схему выше).
- a1 — расстояние от центра стартовой доски до центра следующей доски.
- b — шаг обрешетки равный длине волны.
- a2 — данное расстояние определяется по факту. Так как последняя волна подрезается, то толщину последней доски необходимо подбирать (наращивать).
Длина волны распространенных профилей:
| Профили металлочерепицы | Длина волны, мм |
| Монтеррей | 350 |
| Супер Монтеррей | 350 |
| Макси | 400 |
| Каскад | 350 |
| Макси Каскад | 400 |
| Classic | 350 |
| Kvinta (Kvinta plus) | 350 |
| Country (Квинта) | 350 |
| Quadro profi | 350 |
| Kamea (Камея) | 350 |
| Finnera | 350 |
| Adamante | 350 |
| Decorrey | 350 |
| Испанская Дюна | 350 |
| Андалузия | 400 |
| Джокер | 400 |
Устройство обрешетки
После расчетов, приобретения материала и подготовительных процессов можно перейти к вопросу — как сделать обрешетку под металлочерепицу. Если выполняется ремонт уже существующей крыши с заменой покрытия, нужно удалить старую кровлю, разобрать обрешетку. При демонтаже необходимо сохранить элементы крепления, удерживающие стропила в вертикальном положении с достаточной надежностью.
Использовать старую обрешетку можно лишь в случае, если новая кровля полностью соответствует прежней, или конструкция позволяет установить новую кровлю без особых проблем (сплошная обрешетка). При этом нужно внимательно осмотреть и оценить состояние конструкции, при необходимости заменить элементы, пришедшие в негодность. Выполнять ремонт крыши лучше в холодное время года, когда гарантированно не будет дождей, а нападавший снег можно убрать.
Схема крыши с кобылкой.
Устройство новой обрешетки нужно начинать с установки планки карниза. Этот элемент крепится на торцах стропил. По планке будут выравниваться последующие элементы конструкции, поэтому установить ее нужно с особой точностью. Для этого нужно измерить расстояние от стены до торцов крайних стропил, при различиях выровнять по меньшему размеру. Натянуть шнур, по нему подогнать длину остальных деталей.
Если выступающая за поверхность стены часть не позволяет устроить необходимый свес кровли (40-50 см), стропила необходимо удлинить, использовав накладки, так называемые «кобылки». Удлинения также нужно выровнять по шнуру. После подгонки можно крепить карниз. Поскольку укладка листов будет начинаться снизу, под последнюю волну нужно установить подъем, компенсирующий ее увеличенный размер.
Для экономии материала можно сделать подкладки на всех стропилах, но при этом сложно выдержать одинаковую высоту. Более удобный вариант — закрепить брусок по всей длине крыши. Расход материала увеличится незначительно, экономия времени будет существенной. Схема устройства утепленной крыши предполагает наличие слоя гидроизоляции. Нижний край гидроизоляции нужно уложить в водосток. Для этого на первой доске обрешетки срезается верхний прямой угол до размера 120-130 между плоскостью стропил и поверхностью среза. Над срезом укладывается материал гидроизоляционного слоя и направляется в водосток.
Срез делается с целью избежать резкого перегиба и повреждения гидроизоляционного материала, а также образования углубления с возможностью скопления влаги. После устройства нижних элементов обрешетки можно переходить ко второму и последующим рядам. Второй ряд крепится на расстоянии меньше шага волны, последующие — на равном.

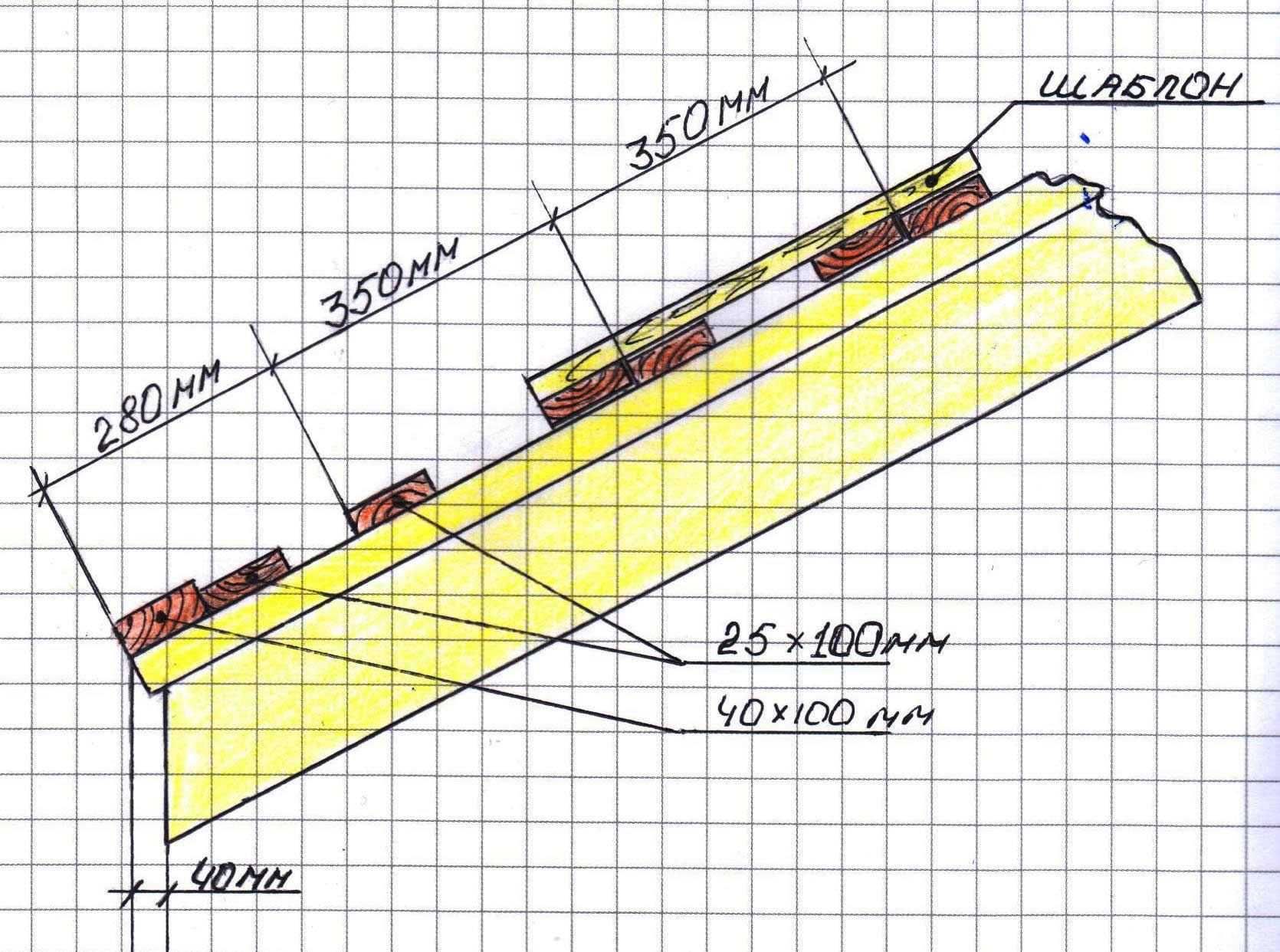

Для удобства нужно использовать шаблон. По мере подъема детали можно поднимать и складировать на обрешетке. На коньке нужно крепить две доски. Крепление досок к стропилам нужно выполнять двумя гвоздями или саморезами на каждом стыке. Это предотвратит изгибы и повороты досок под воздействием изменений температуры и влажности. После окончания работ по устройству обрешетки можно класть металлочерепицу, предварительно вырезав заготовки необходимой длины.
В старые времена одной из самых престижных считалась крыша, покрытая черепицей. Такая кровля символизировала достаток хозяев, их хороший вкус. Глиняная черепица уходит в прошлое и в ближайшем будущем увидеть ее можно будет только в музеях. Имитация из металла является достойным вариантом замены, с ее помощью можно создать крыши, не уступающие по внешнему виду старинным сооружениям.
Какая обрешетка под металлочерепицу лучше?
Как правило, укладывается металлочерепица по деревянной обрешетке шагового (разреженного) или сплошного типа. Конкретный вид выбирается в зависимости от угла наклона ската, толщины кровельного материала и предполагаемых нагрузок на его поверхность (в основном от снега в зимний период).
- Сплошной – рекомендован для пологих крыш с углом наклона от 14 до 20°. Однако между досками обрешетки под металлочерепицу нужно предусмотреть расстояние в 10-30 мм, которое будет компенсировать сезонные сжатия/расширения дерева.
Рисунок 5. Сплошная конструкция
- Разреженный – доски обрешетки под металлочерепицу укладываются с определенным шагом (обычно равным длине волны). Является наиболее распространенным видом, поскольку подходит для крыш практически любых форм с углом наклона ската более 20°.
Рисунок 6. Шаговая (разреженная) конструкция
Однако в местах внутренних и внешних изломов ската (ендова, конек), примыканий к стенам, вентиляционным и другим трубам, крепления лестниц, снегозадержателей, а также по периметру мансардных окон и кровельных люков в обязательном порядке сооружается сплошной каркас.
Монтаж системы стропил
Даже качественно установленная обрешетка не обеспечит необходимую несущую функцию, если ее монтаж осуществлялся на слабую стропильную систему
Поэтому важно правильно ее смонтировать
В первую очередь крепится мауэрлат – балки, которые выступят основой для секций конструкции. Оптимальный вариант предполагает использование цельного мауэрлата, закрепленного анкерными болтами. Далее к установленным элементам закрепляют стропильные ноги. Затем можно приступать к сборке секций. Выбор конфигурации их расположения и крепления между собой определяется тем, какой будет установка обрешетки кровли дома.
На основе общего плана составляется чертеж, после чего производится сборка конструкции на земле. Готовую систему необходимо поднять на крышу – обычно это делается посредством лебедки. Когда одна из сторон будет максимально прижата к основе здания, можно ее освободить от тросов и зафиксировать стяжками и ригелями. Основой же крепления выступят уголки с болтами, которые позволят надежно закрепить стропила к мауэрлату.
Инструкция по укладке
Теперь стоит рассмотреть такой вопрос, как укладка металлочерепицы шаг за шагом. Технология этого процесса выглядит следующим образом:
Первым делом следует закрепить карнизную и торцовую планку. Эти доборные элементы играют важную роль, они защищают крышу дома. Перед тем как монтировать карнизную планку прибивают лобовую доску. На нее крепят кронштейны для водостока. После этого проводится укладка карнизной планки.
Если крыша имеет отрицательный углы, то следующий шаг будет монтаж ендовы. Этот элемент нужно класть на сплошную обрешетку.
- Далее можно проводить укладку самой металлочерепицы. Делать это нужно от карниза. С какой стороны крыши, с правой или с левой, начать – это дело самого мастера. Это не принципиально. Первый лист нужно класть вровень с карнизом и краем крыши. Следующий укладывают справа или слева.
- Порядок укладки простой. Вначале монтируется нижний ряд. Далее, следующий и так до конька. Самый оптимальный вариант – это если длина листов металлочерепицы совпадает с длиной ската. В таком случае и укладка будет проводиться быстрее, и сама кровля получится надежней (будет мало стыков). Но если крыша ломаная или имеет сложную конфигурацию, то так поступить не получиться.
- Крепить листы металлочерепицы к обрешетке сразу не нужно. Вначале производится раскладка одного ряда. Далее следует выровнять все листы относительно друг друга и краев крыши. После этого проводится крепление металлочерепицы к обрешетке. При этом на каждый квадратный метр должно быть минимум восемь саморезов.
- Места крепления должны быть строго над досками обрешетки. Инструкция по монтажу указывает на то, что саморезы вкручиваются на полтора сантиметра ниже штамповочной линии металлочерепицы. При этом сильно усердствовать нельзя. Шляпка должна плотно прижимать металлочерепицу к основанию, при этом, не повредив ее.
Инструкция по укладке металлочерепицы указывает на следующий шаг – это крепление верхней ендовы. Ее укладка проводится поверх кровельного материала. При этом нужно использовать специальные изделия, которые улучшают герметичность стыков. Ендова – это самое опасное место любой крыши. Именно здесь, чаще всего наблюдаются протечки.
- Далее, по инструкции монтажа металлочерепицы, идет укладка доборных изделий. Это конек, торцевые планки и так далее. Лучше всего, чтобы они были от одного и того же производителя. В этом случае укладка пройдет без особых сложностей. Кроме того, это обеспечит более привлекательный внешний вид и значительно улучшить защиту крыши дома.
- При укладке доборных материалов также следует внимательно относится к гидроизоляции и другим «дополнениям». Особенно это касается конька. Здесь, помимо уплотнителя для улучшения защиты от протекания, следует использовать и другие приспособления, которые будут обеспечивать наличие вентиляционного зазора. Без такой «щели», конденсат, образовывающийся под металлочерепицей при смене температур, может быстро вывести стропильную систему из строя.
Схема укладки металлочерепицы довольно проста и сделать все своими руками сможет каждый
Очень важно не спешить и делать все аккуратно и соблюдая правила. В этом случае и кровля получится надежной, и риск получить травму сведется к нулю
Очень важно серьезно отнестись к целостности полимерного покрытия металлочерепицы. Если при транспортировке или монтаже его повредить, то кровля уже достаточно скоро «даст» течь.
Влияние угла наклона скатов
Чем больше наклон крыши, тем реже обрешетка
Чем больше наклон, тем реже ставят рейки и размеры обрешетки меняются в сторону увеличения промежутков. Плюс крутого ската в том, что осадки не задерживаются на поверхности, спадают вниз. Снег не залеживается на кровле, не подтекает при таянии и не создает протечек. Минус крутых склонов в том, что существует большая парусность и ветровые потоки создают непомерную нагрузку на плоскость крыши.
Выбирают оптимальное решение при определении вида обрешетки и промежутка между элементами:
- кровля пологая, плоская и с низким наклоном обустраивается цельным основанием из стружечных панелей;
- крыша средней крутизны (15 – 35°) оснащается отдельно стоящими брусками под металлочерепицу с шагом 10 – 15 см;
- если угол превышает 35°, то делают разреженное расстояние между брусьями с промежутком до 40 см.
Особенности установки
Существует сплошная обрешетка и разреженная. Первый вариант выполняется из отшлифованных реек или досок, в таком случае шаг будет равняться 1 см.
К сожалению, многие не знают, как правильно бить и фиксировать сооружение.
Если крыша покрыта металлической черепицей, то лучше устанавливать контробрешетку разреженного типа. Тогда шаг будет зависеть от черепичной волны.
Особенно популярна в России черепица Монтеррей. Так как шаг ее волн составляет 350 мм, то стропильный шаг будет равен той же длине.
При использовании другой черепицы среднее расстояние будет составлять примерно от 30 до 40 см.
Для крепления конструкции лучше использовать сухие стройматериалы — перед монтажом их нужно высушить на солнце, а после этого покрыть антисептическими растворами от насекомых.
Первую рейку конструкции следует прикрепить вдоль свеса карниза, в прямом направлении.
Необходимо соблюсти расстояние между уровнями точек, на которые происходит опора черепичных частей. Разница между ними должна быть примерно от 1 до 1,5 см, не больше.
Также существуют некоторые нюансы в монтаже ветровой планки. Она должна быть выше остальных на расстоянии одного листа материала.
В конце нужно приделать коньковую планку, которая крепится при помощи дополнительных реек.
Следует помнить, что если на крыше будут располагаться трубы или мансардное окно, то лучше сделать сплошную контробрешетку.
Если необходимо сделать водосточные трубы, то кронштейн следует сделать заранее, до крепления водостоков. Планку карниза тоже нужно приделать до покрытия черепицей.
Если крыша будет с утеплением, то желательно приобрести пленку от конденсата, которая утеплит чердак и одновременно создаст хорошее вентилируемое пространство для стропил и контробрешетки.
При укладывании пленка должна лежать плотно, но без лишнего натяжения.
Если были учтены все нюансы, то влажность и вентиляция будут оптимальными: не появится лишний конденсат и сквозняк.
Кроме того, дом станет достаточно теплым, что обеспечит комфорт в зимнее время. На положенный материал не будут сильно влиять перепады температур.
Но самое главное, что изнутри кровли не будет копиться влага, которая может испортить ее.
При укладке гидроизоляционной пленки важно помнить, что она должна располагаться горизонтально по отношению к стропилам. Лучше всего начать с самой нижней части кровли, складывать ее нужно внахлест
Ничего страшного, если пленка будет подвисать на два сантиметра — это нормально
Лучше всего начать с самой нижней части кровли, складывать ее нужно внахлест. Ничего страшного, если пленка будет подвисать на два сантиметра — это нормально.
Закреплять пленку лучше всего степлером для строительных работ. После того как она постелена и укреплена, можно приступить к выкладке досок или реек. На окончательном этапе монтажа на них будет закрепляться черепица.
Следует помнить, что все составляющие обрешетки необходимо обработать средствами против гниения и насекомых.

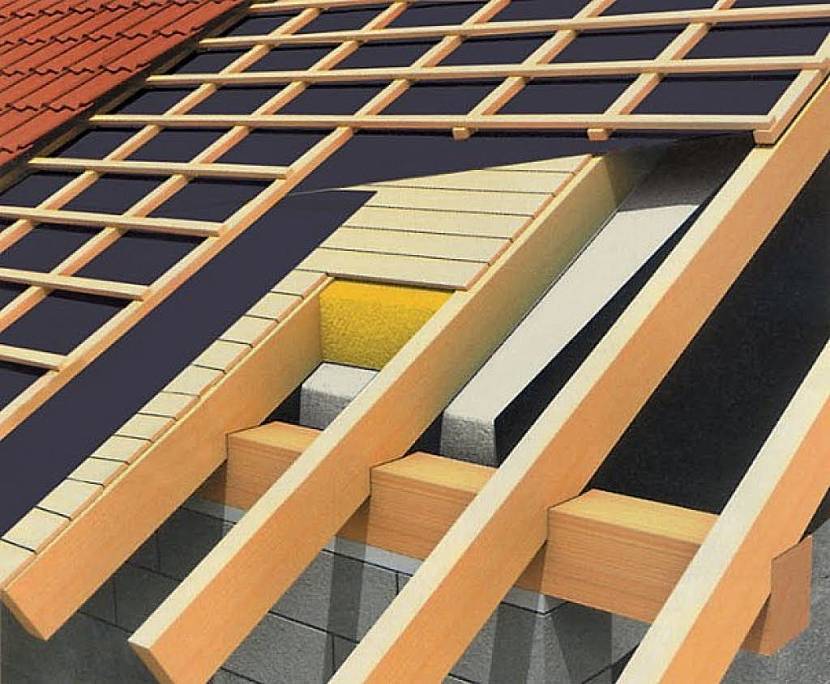

Контробрешётка под металлочерепицу
Назначение контробрешётки под металлочерепицу сводится к созданию зазора для прохождения воздуха в подкровельном пространстве. Конструкция крепится поверх гидроизоляции, в результате чего возникает открытое пространство для воздуха.
Нужна ли контробрешётка под металлочерепицу
Преимущества контробрешётки состоят в следующем:
- обеспечивается вентиляция крыши;
- исключается образование плесени и грибка на элементах стропильной конструкции;
- предотвращается гниение деревянных элементов крыши;
- на обратной стороне кровельного материала не скапливается конденсат.
Из этого следует, что монтаж контробрешётки под металлочерепицу является обязательным. Конструкция, помимо перечисленных положительных моментов, позволяет исправить неровности, которые были допущены при возведении стропильной системы.
Контробрешётка создаёт зазор для вентиляции в кровельном пироге и позволяет исправить неровности монтажа стропильных ферм
Толщина контрбруса
В основном для устройства контробрешётки используют брус сечением 30х50 мм и длиной 135–137 см. Такие пиломатериалы применяются для строительства простой кровли. Если возводится ломаная крыша, сечение необходимо увеличить до 50х50 мм. Расстояние между элементами контробрешётки вдоль одной стропильной ноги не должно превышать 30 см.
Инструкция по монтажу
Подготовив бруски необходимого размера, можно приступать к монтажу, который выполняют в следующем порядке:
Деревянные элементы подвергают обработке специальными средствами, которые предотвращают гниение дерева и поражение его насекомыми.
После укладки гидроизоляции контробрешётку закрепляют при помощи оцинкованных гвоздей.
В процессе набивки следят, чтобы бруски были параллельны друг другу и перпендикулярны карнизной планке.
На каркасе контробрешётки размечают шаг обрешётки.
- Метки соединяют между собой при помощи красящего шнура.
- Монтируют обрешётку, подкладывая в случае необходимости рейки нужной толщины для выравнивания плоскости ската крыши.
Варианты шагов
Правильный порядок укладки обрешетки и металлочерепицы
Если не принимать во внимание основополагающие факторы для выбора шага решетки, листовой штампованный материал может прогнуться под тяжестью снега. В другом варианте получится перерасход древесины или металла из-за перестраховки кровли от проседания покрытия
Шаг обрешетки под металлочерепицу между брусками определяют по виду металлического профиля кровли. Расстояние между близлежащими рейками указывает изготовитель кровельного покрытия в инструкции. Промежуток измеряют от низа первой доски до низа следующего элемента. Шаг также зависит от ширины выхода листов за пределы первой рейки обрешетки. Влияние оказывает положение водосточной трубы.
Первоначальное крепление брусков возле карниза делают на определенном расстоянии. На земле кладут параллельно два отрезка доски или наживляют их на обрешетку. На их ставят кусок кровельного металлопрофиля и находят выступ для стока. При большом вылете вода перельется через край водостока, короткий вызовет попадание потока на стену в щель.
Если желоб фиксируют к лобовой доске, к вылету прибавляют 30 мм, учитывают ширину водостока, которая бывает 90 и 120 мм.
Разреженная
Разреженной считается обрешетка с шагом до 40 см
Настил выполняют обрезными пиломатериалами, брусками, рейками. Элементы устанавливают на некотором промежутке друг от друга, чаще к этому типу обрешетки относят шаг величиной 20 – 40 см. Конструктивные расчеты несущей способности проводят с учетом веса кровельной структуры, ветра и снега. Воздушные потоки действуют сильнее на крутые скаты, пологие почти не ощущают силы ветра.
Правила разреженной решетки:
- пиломатериалы берут толщиной не меньше 2,5 см, ширину принимают на уровне 100 – 140 мм;
- доски меняют брусьями сечением 50 х 50 мм или 30 х 70;
- материалы пропитывают олифой, дизельной отработкой или специальными антисептиками.
Монтаж обрешетки разреженного типа делать несложно. Доски ставят параллельно коньку и свесу на выбранном расстоянии, к обрешетке фиксируют гвоздями, саморезами, применяют скобы. Ось гвоздя должна стоять перпендикулярно телу стропила, а не входить в него под углом.
Сплошная
Сплошная обрешетка под металлочерепицу
Листы стружечно-древесных плит образуют равномерную поверхность. Такая основа используется для рулонных материалов, битумной черепицы, полимерных мембран. В случае с металлочерепицей цельную опору ставят, если крыша наклонена меньше, чем на 20°. Пологие склоны не позволяют снегу сходить под собственным весом, и нагрузка на каркас повышается.
Плиты ДСП бывают толщиной от 10 до 27 мм. Ширина колеблется в диапазоне 1,75 – 2,0 метра, а длина составляет 2,5 – 3,5 метра. Листы можно устанавливать целиком, если размеры получаются кратными шагу обрешетки под черепицу, но чаще их обрезают по фактическим габаритам. Крепят в шахматном порядке, сдвигая стыки в каждом вышележащем ряду, соединения выполняют на стропилах, а не на весу. На стыке листов делают промежуток 2 – 3 мм. Это нужно для расширения и сужения панелей в жару или холод.
Первые плиты кладут параллельно карнизу, крепят гвоздями с ершистой ножкой или саморезами по дереву:
- на стропилах метизы ставят через 30 см;
- на торцах — 15 см;
- края пробивают через 10 см.
Щиты цельного основания должны быть влагостойкими, без перекосов и изгибов в результате неправильного хранения.
Комбинированная
Этот тип опорной решетки сочетает в конструкции элементы цельного основания и отдельных реек. Основную часть каркаса делают из брусьев, а сплошное покрытие предусматривают в ослабленных участках крыши.
Доски или полосы ДСП, водостойкой фанеры ставят в областях:
- вокруг окон, выступающих на поверхности крыши, лючков;
- на ендовах, разжелобках, щипцах;
- в месте фиксации снегозадержателей, парапетов, лестниц, мостиков;
- вверху, в месте соединения скатов и установки конькового элемента.
Параллельно коньку обычно монтируют брусья, а на них — фанеру. Полосу укладывают параллельно коньку, перпендикулярно стропилинам так, чтобы не закрывать зазор на стыке стропил скатов. Под коньком должен быть вентиляционный промежуток и его не закрывают сплошной обрешеткой. По этому основанию настилают гидроизоляцию, делают утепление и ставят оформление верхнего стыка крыши.
Инструкция по сборке обрешетки под металлочерепицу
При монтаже крыши используется гидро- и пароизоляция
Монтировать обрешетку несложно, нужно четко соблюдать размеры и рекомендации. Постоянно проверяют горизонтальность элементов, выверяют прямые углы.
Этапы работ:
- размечают положение брусьев на стропилах, натягивают шнурок для точности установки;
- проверяют ровность поверхности стропилин в месте фиксации, выступающие участки стесывают;
- расстилают паро и гидроизоляцию параллельно карнизу, полосы начинают крепить сверху;
- поверх мембран ставят рейки контробрешетки (ширина пиломатериалов совпадает с поперечным размером стропил);
- монтируют сплошную или решетчатую основу;
- в ослабленных местах делают сплошную поверхность.
Желательно использовать строганые брусья и доски, чтобы получить ровную поверхность. Ширину нижней решетины берут больше остальных или ставят подряд 2 элемента. Под металлочерепицу нельзя стыковать рейки внахлест, как это допускается для шифера, соединяют брусья торцом.
Краткий вывод и некоторые советы
Правильное устройство обрешетки поможет без труда выполнить монтаж черепицы. Если все расчеты произведены верно, то все крепежные элементы, вкрученные в нижний край волны, будут попадать точно на доску обрешетки. При этом все саморезы будут скрываться краем волны следующего листа. Если же доска обрешетки будет находиться выше или ниже, то придется вкручивать саморез в другой точке волны, поэтому они могут не накрыться следующим листом.
Чтобы избежать этих ошибок, до начала расчета шага укладки обрешетки нужно точно знать длину волны черепицы, параметры листа и так далее. Часто во избежание расчетов устраивается сплошная обрешетка. Технология укладки такой кровли этого не требует. Кроме того, сплошная обрешетка более дорогая и тяжелая.
По этой причине лучше всего выполнить расчет, исходя из ширины волны и иных параметров черепичного листа, из крутости скатов и наличия ендовы, а также других данных. Правильный расчет – залог успеха!
