Короб в стене для дымохода в каркасном доме своими руками? Пошаговая инструкция

Дымоход через стену. Как вывести дымоход из сэндвич-трубы через стену: плюсы и минусы, пошаговый монтаж своими руками

Дымоход в частных домах устанавливают двумя способами: с проходкой через кровлю и через стену. Проходка через стену позволяет сэкономить пространство внутри дома. Для безопасного проживания смонтировать дымоходное устройство необходимо правильно. Об этом читайте  ниже.

Особенности работы с деревянными стенами

Монтаж дымохода из сэндвич-трубы через стену из дерева требует соблюдения мер предосторожности

  1. Размеры отверстия в стене подбираются с запасом между стеной и трубой 100 мм. Расстояние от дымоотвода до прочих горючих материалов составляет 450 мм.
  2. Вокруг сендвича укладывается базальтовый утеплитель (он устойчив к высокой температуре) и асболист (либо минерит) по периметру.
  3. Для удержания утеплителя внутри отверстия, его закрывают листом нержавеющего металла.
  4. На окончании дымохода устанавливается искрогаситель либо зонт в целях пожаробезопасности.

Принцип работы

Принцип работы дымоотвода состоит в способности нагретых газов подниматься, уменьшая свою плотность. В результате этого полость становится разреженной и замещается воздухом, пришедшим извне. Тяга увеличивается, поддерживая горение. Когда газы остывают, появляется кислотный осадок. Он воздействует на внутренние стенки конструкции, деформируя и разрушая их. Чтобы уменьшить порог образования кислотного конденсата, используют теплоизоляционные материалы.

Как устроен дымоход

Дымоходное устройство состоит из несколько частей:

  • горизонтальной части, отходящей от котла либо печи;
  • вертикального канала;
  • задвижек;
  • ревизионных люков. Они нужны для того, чтобы периодически очищать стенки внутреннего кожуха от сажи.
  • тройника;
  • дефлектора или искрогасителя. Он надевается сверху газоотвода и защищает от попадания атмосферных осадков внутрь него.

Виды и конструкции наружных дымоходов

По конструкции наружные дымоходные устройства при выпуске через стену бывают:

  • настенные. Они фиксируются к фасаду;
  • коренные. Они отличаются от настенных устройств тем, что они располагаются около каркасного дома, а не на стене фасада. Это самостоятельная конструкция с фундаментом.

Коренной дымоход

Дымоход через стену в деревянном доме выполняется из огнеупорных материалов. Кирпичные, металлические, асбестоцементные и керамические вариации в разной степени оберегают свой дом от ядовитых газов. Мы познакомим вас с особенностями самых распространенных видов.

Кирпичные

Возводятся из красного кирпича.

Кирпич прочен, долговечен, отличается добротным видом и износоустойчивостью.

Имеет прямоугольное сечение, что неудобно для увеличения силы тяги. Поверхность изнутри конструкции шероховатая. Дымоотвод тяжелый. Монтировать его смогут только квалифицированные каменщики. Кирпич не выдерживает воздействие агрессивных химических веществ. Пористая текстура материала способствует накоплению влаги и отложений сажи и копоти.

Ревизионный люк для прочистки наружного кирпичного дымохода

Керамические

Популярной конструкцией является керамическая сэндвич-труба. Она имеет длительный срок эксплуатации. Монтировать ее легко. С ее возведением можно справиться самостоятельно. Стенки внутри изделия гладкие, поэтому хорошая тяга гарантирована. Устанавливать прибор можно, как снаружи здания, так и внутри.

Масса 6-8- ми метрового керамического дымохода

Керамические конструкции не боятся агрессивных химических веществ: щелочей, кислот.

Важным недостатком является — высокая цена.

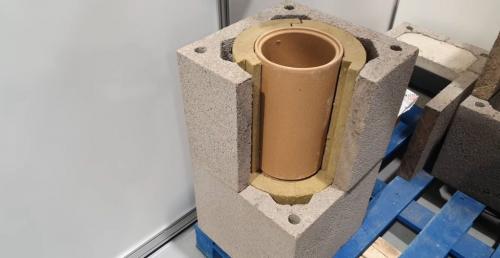

Керамический дымоход в блоках

Металлические

Однокомпонентные дымоотводы— металлические трубы круглого сечения. Они не применяются для наружной установки, потому что имеют высокие теплопотери. Агрессивные вещества, которые появляются при остывании газов, разрушают металлическую конструкцию. Поэтому срок службы однослойных устройств мал. Их недостатком является необходимость дорогой теплоизоляции.

Сэндвич-трубы (двухконтурные) состоят из большой и малой трубы и утеплителя. Он служит также изолятором. Трубы сделаны из нержавейки, устойчивой к кислотам.

Гладкие стенки дымохода обеспечивают хорошую тягу, уменьшают количество сажи на их поверхности. Монтаж дымохода через стену при помощи сэндвичей очень распространенный вариант.

Сэндвич-труба в разрезе

Какой дымоход можно выводить через стену

Дымоход через стену можно вывести из любого вышеперечисленного материала.

Под дымоход из кирпича или керамики необходимо будет выполнить отдельно стоящий фундамент, так как сделанная труба получится очень массивной. А это — дополнительные затраты.

Преимущества и недостатки вывода дымохода через стену

Установка дымохода через стену имеет следующие преимущества.

  1. Её можно провести после завершения строительства дома, а не в его начале.

Короб в стене для дымохода в каркасном доме своими руками? Пошаговая инструкция +Видео


На сегодня каркасный дом является, пожалуй, наиболее востребованным типом строения, сочетающего в себе такие замечательные качества, как быстрота возведения, бюджетность строительства, экологичность получившегося здания. Кроме того, это уютное, комфортное, теплое и красивое жилище современного человека.


Но чтобы этот чудесный дом полностью оправдал свое функциональные характеристики, в нем должны быть грамотно устроены система вентиляции и отопления, включая качественно работающий дымоход.

При возведении любого каркасного здания, тем более из деревянных материалов, значимым моментом всегда является правильная разработка проекта, с последующим воплощением его опытными мастерами.

Особая роль при проектировании отводится выбору модели и типа печи, камина, дымохода и короба для него.

Во время непосредственной эксплуатации уже построенного дома время от времени появляется насущная необходимость почистить дымоход в доме и снаружи. А для этого должен существовать удобный и безопасный доступ к самому устройству для удаления дыма.

На какую высоту следует вывести оголовок дымохода

Пожарная безопасность диктует свои условия. Расположение оголовка дымохода должно быть таким, чтобы нагретые газы или загоревшаяся копоть не могли воспламенить кровлю.

Высота дымохода из стальных и сэндвич труб

Высота вертикальной части трубы дымохода должны быть от 5 до 10 метров. При таких условиях котлу будет обеспечена достаточная тяга. Оголовок выводится как минимум на полметра над крышей. Так как дымоход оказывается сбоку от кровли, его высота может быть большой. При возвышении на 1,5 м от последнего крепежа потребуется установка дополнительных проволочных растяжек.

Монтаж стальных дымовых труб предполагает соблюдение расстояния от стены до трубы в 0,5 метра. Для этого следует использовать стандартные крепежные хомуты. При установке наружного дымохода соблюдается правило “по конденсату” – широкая часть трубы располагается сверху, чтобы конденсат стекал по поверхности, а не капал в просвете трубы.

Где найти инструкцию по установке наружного дымохода

Пошаговые инструкции по монтажу наружных стальных дымоходов в каркасных домах не учитывают всех особенностей конкретного строения. Мы рекомендуем либо заказать монтаж всей системы отопления нашим специалистам, либо получить профессиональную консультацию еще на этапе строительства. Наилучшим решением будет сразу предусмотреть установку системы отопления, определить местоположение котла у фронтальной стены и сделать расчеты трубы. По безопасности и надежности на первом месте окажется сэндвич труба для дымохода от котла.

Для дымоходов печи и камина расчеты делаются индивидуально. Возможен вывод части печной и каминной трубы из дома, но это решение сложно в реализации. Придется как минимум устраивать дополнительное основание для керамического дымохода или тяжелого кирпичного короба.

Выводить любой дымоход так, чтобы оголовок оказался рядом со стеной, нельзя!

Требование к помещению для установки газового котла:

  • помещение для установки газового котла должно быть не менее 4 м2;
  • высота потолков в нем — не менее 2,5 м;
  • ширина внешней двери — не менее 80 см;
  • необходимо окно для естественного освещения и отверстие для притока наружного воздуха.
  • помещение, в котором устанавливается котел должно иметь отдельный выход на улицу.

Необходимо также чтобы дверь в помещение свободно открывалась или имела подрезку, для горения фитиля и горелки требуется приток кислорода.

При строительстве дымоходов для обеспечения тяги и исключения задувания приводящего к погасанию пламени необходимо выводить верхний срез дымохода выше зоны ветрового подпора. Высота дымохода над крышей дома устанавливается в зависимости от расстояния:

  • не менее 0,5м над коньком, если труба находится на расстоянии до 1,5м от конька;
  • не ниже линии, уровня конька, если труба находится на расстоянии от 1,5м до 3м;
  • не ниже прямой, проведенной от конька вниз под углом 10″ к горизонту, при размещении труб на расстоянии более 3м от конька крыши.

Дымоход должен иметь сечение, в соответствии с паспортом на устанавливаемое оборудование но не менее — для котла с открытой камерой сгорания и мощностью до 30 кВт диаметром 130 мм, для котла на 40 кВт -170 мм.

Дымоход должен иметь минимум колен и изгибов, а его внутренний диаметр не может быть меньше диаметра горловины котла.

Также необходимо наличие канала приточной естественной вентиляции в верхней части помещения.

Если газовый котел энергозависим, то в соответствии с требованиями он должен иметь отдельный автомат защиты сети. Можно также установить дифференциальный автомат (УЗО), защищающий человека от замыкания на корпус, при этом котел обязательно нужно заземлить.

При установке котла в отдельном помещении без постоянного нахождения в нем людей, например встроенная или пристроенная топочная, по действующим строительным нормам, в помещении необходимо установить газоанализатор, который предупредит об утечке, и автоматически перекроет подачу газа с помощью аварийного электрического клапана. Безоговорочным требованием также является обязательное наличие на вводе газопровода в помещении температурного запорного клапана для экстренного отключения подачи газа в случае пожара. Все оборудование подлежит ежегодному обслуживанию специалистами.

Выбор газового котла.

Мощность газового котла вычисляют на стадии строительства дома, поскольку от нее зависит диаметр дымохода и ряд параметров различных инженерных систем.

Газовые котлы могут стальными или чугунными.

  • Стальной котел примерно в два раза легче чугунного той же мощности и объема.
  • Срок службы стального котла составляет 10-15 лет, чугунного до 50 лет.
  • Чугунный котел боится резких перепадов температуры и поэтому практически всегда выходит из строя, если включается без воды, или без прогрева в сильно остывшем помещении после длительной остановки.
  • Стальной котел ржавеет, если после отключения останется без воды.

Газовые котлы выпускаются в напольном и настенном вариантах.

В корпусе настенного котла находятся газовая горелка, теплообменник, циркуляционный насос, расширительный бак, манометр, термометр и система безопасности котла. Настенные котлы всегда энергозависимы, т.е не могут работать при отключении электроэнергии. В связи с эти для стабильно и длительной работы рекомендуется применять стабилизатор напряжения или сетевой фильтр. В этом случае необходимо запомнить 2 основных требования. Читать далее…

Распространенные ошибки при установке

Как отмечают специалисты, основная ошибка заключается в неправильной установке кожуха в потолочном проеме в обход нормативных размеров размещения, что чревато опасными последствиями в виде пожара. Также среди распространенных нарушений выделяют слишком выдающуюся величину зонта на оголовке дымоотвода. Из-за этого могут образоваться бурые потеки на крыше, так как на широкой поверхности зонта собирается конденсат в значительном количестве. Чтобы исправить положение, требуется установить зонт с меньшими показателями площади.

Еще нередко встречаются следующие огрехи:

  • проходка используется без наполнения термоизоляционным материалом, что нивелирует защитные способности конструкции;
  • между проходкой и трубой дымоотвода оставляют широкий зазор, в результате наполнитель в виде мелкого керамзита сыпется вниз.

Специалисты рекомендуют проходной короб сверху оборудовать металлическим листом с отверстием под дымовую трубу.

Установленный по нормативам защитный корпус для дымохода позволяет значительно увеличить безопасность дымовой трубы и системы отопления в целом. Также эта мера обуславливает высокий потенциал теплогенератора, эффективность его работы при низких топливных затратах. Если при строительстве сооружения не выполнены работы по оборудованию короба для трубы дымохода, стоит подобрать готовую модель или изготовить конструкцию самостоятельно и установить с учетом нормативных предписаний.

Принципы прокладки сетей канализации

Инженерные сети для отвода стоков включают внутреннюю, наружную и ливневую канализацию. Их прокладывают с учетом требований СНиП 2.04.01-85. Согласно нормам:

  • Диаметр труб подбирают исходя из секундного расхода жидкости. В квартирах это 30-50 мм для приборов и 110 мм для унитаза и выпусков.
  • Оптимальный уклон линий — 1-3,5 см на 1 погонный метр, чтобы стоки свободно перемещались самотеком, не задерживаясь.

Система должна располагаться с уклоном к канализационному стояку или точке общего водосбора

  • Стыки водоводов располагают под углом 120°-135°. Резкое изменение направления движения жидкости приводит к снижению скорости потока и образованию засора.
  • Диаметр труб для наружной канализации не менее 150 мм, а минимальная глубина заложения — 0,5-0,7 м от уровня земли. При укладке выше точки промерзания профили утепляют.
  • Для прочистки в местах поворота трубопровода устраивают ревизии.
  • Водоотводящая и накопительная системы должны быть герметичны. Для устранения риска заражения водоносного горизонта их удаляют от скважины на расстояние не менее 15 м.

Канализацию прокладывают из пластмассовых, чугунных, керамических или асбестовых труб. Соединения — раструбные или муфтовые.

Изготовление и установка короба своими руками

Если вы хотите сэкономить, можно сделать кожух самому. На подготовительном этапе определяют место его установки, снимают необходимые размеры, закупают материал, готовят инструмент.

Необходимые инструменты и материалы

Понадобятся:

  • ножницы по металлу;
  • заклёпочник;
  • молоток;
  • плоскогубцы.

Из материалов будут нужны:

  • листы из оцинковки
  • клепки.

Примерная цена материалов составит около 500 рублей.

Чертежи и схемы

Короб для потолочной разделки:

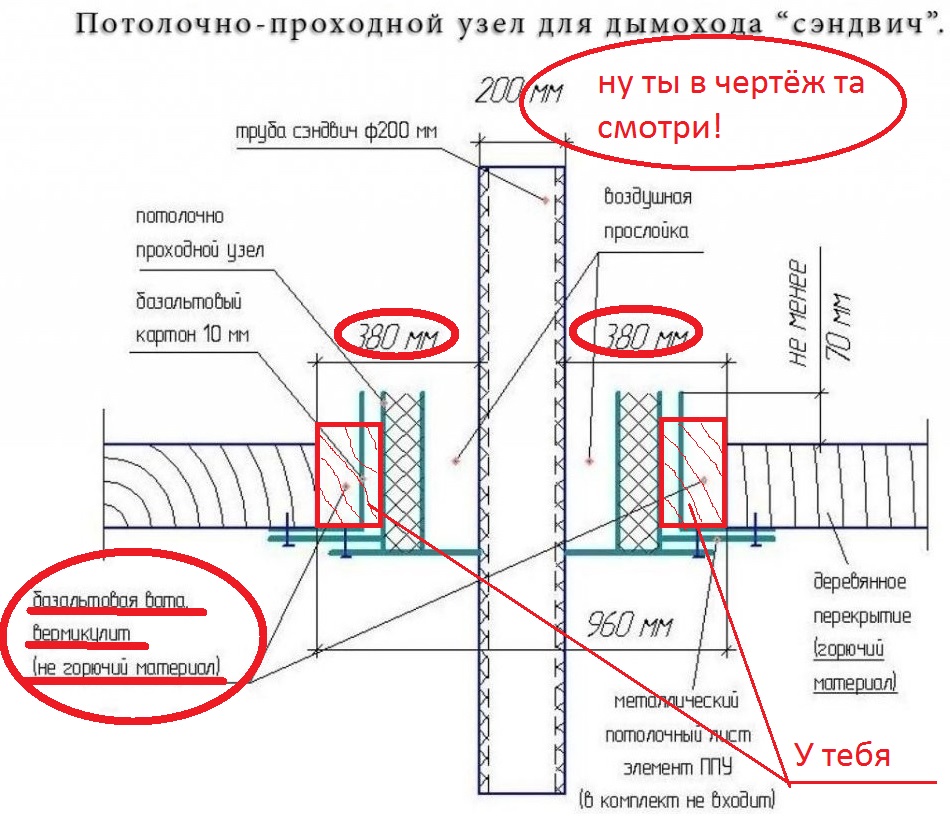

Схема кожуха потолочно-проходного устройства:

Монтаж короба в потолке:

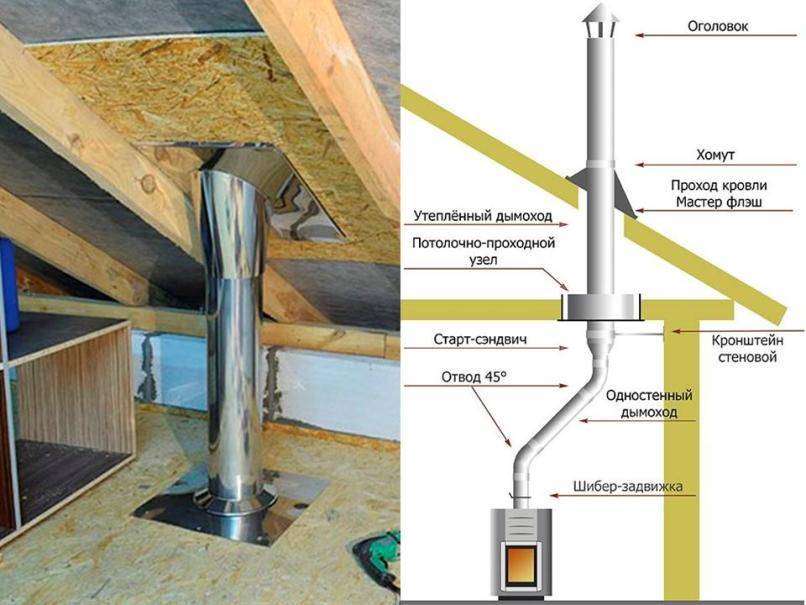

Вывод дымовой трубы через потолочно-проходное устройство:

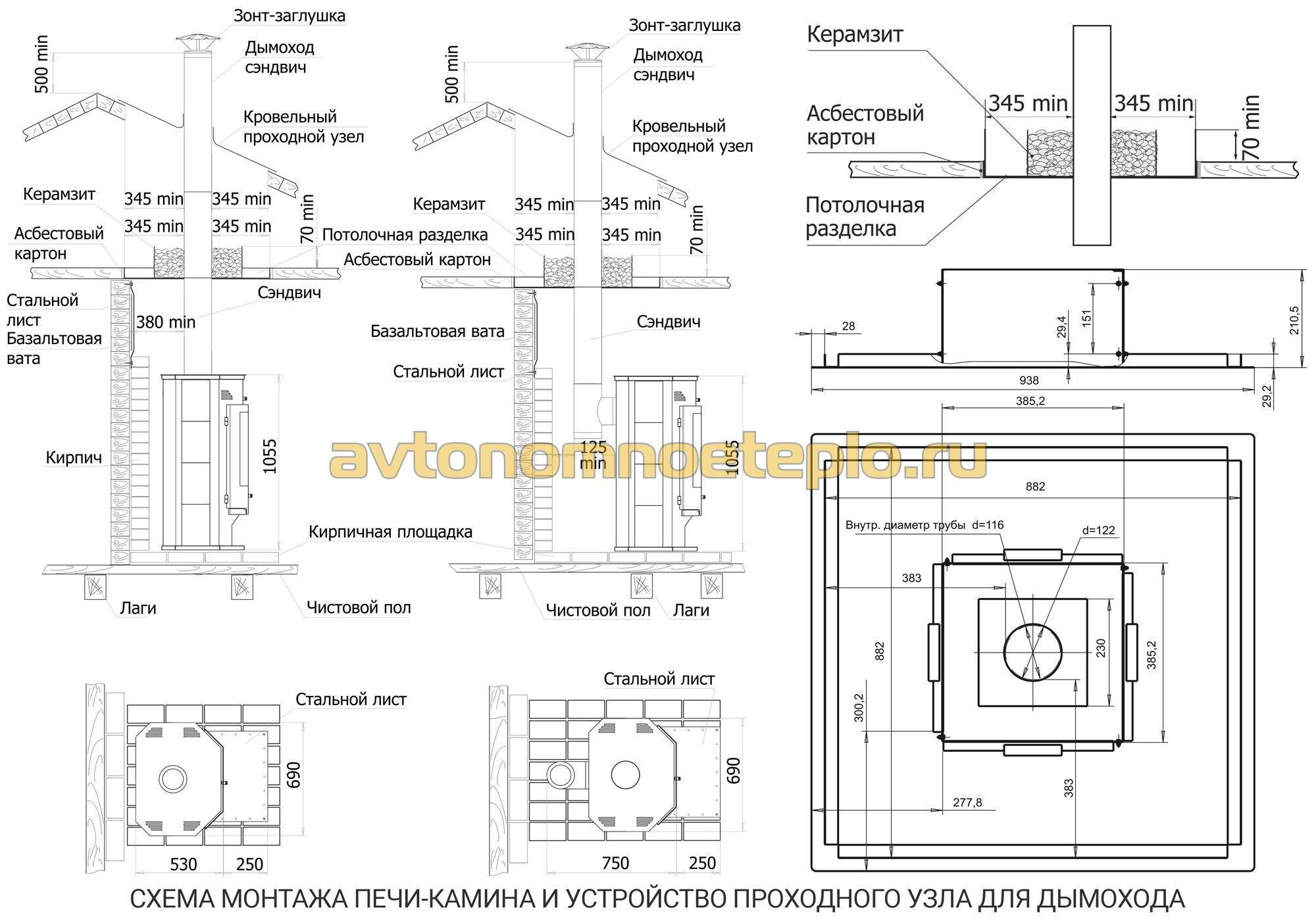

Схема установки разделки потолка:

Проход на крышу:

Расчет размеров

Размер короба определяется нормативами СНиП по размерам разделки в 500 мм при деревянных перекрытиях. Когда перекрытия защищены армированным слоем штукатурки в 25 мм, или железом с асбестовой прокладкой под ним толщиной не менее 8 мм, размер уменьшен до 380 мм.

На крыше от внешней поверхности трубы до границы сгораемых конструкций должно быть не менее 130 мм (13см).

Толщина разделки должна перекрывать толщину перекрытия (потолка) не менее, чем на 7 см.

Стороны основания кожуха по периметру необходимо вырезать на 5 см больше, чем размер разделки, чтобы их можно было бы прикрепить к перекрытию.

Ход работ

Самодельный короб изготовляют из оцинкованных листов, отрезанных по размерам:

  • в днище находят через прочерченные диагонали центр;
  • пробивают гвоздиком дырку, вычерчивают окружность;
  • через дырку ножницами вырезают отверстие под диаметр трубы.

Боковины делают из 4-х листов, скрепляют их заклепочником не менее, чем по 4 заклепки на один шов.

Предварительно нижние части обгибают на ширину 5 см и через них приклепывают получившуюся конструкцию к основанию.

Этапы монтажа

Установку короба производят в заранее просверленное отверстие в перекрытии.

На стропильных соединениях делают опоры из деревянного каркаса или из металлопрофилей.

На эти опоры устанавливают готовый кожух.

В него через отверстие вставляют сегмент дымовой трубы, крепят с предыдущим элементом.

Крышная разделка для «сэндвичей» выполнена в виде железного конуса, расположенного под определенным наклоном на пластине. Трубная конструкция вставляется в конус. Герметизация производится при помощи уплотнителя. Часть фартука заводится под вышележащий лист кровельного покрытия.

Крышные разделки могут быть также другого вида, например, из полимерных материалов на металлическом основании.

Декоративную отделку дымоходов выполняют обшивкой подходящего по стилю крыши материалом по каркасу из металлопрофилей.

Заделка круглой трубы с помощью проходки или насадки

Для устранения щелей и герметизации стыков при выводе трубы круглой формы удобнее применять готовые изделия. Проходки из нержавеющей оцинкованной стали или из эластичного материала, устойчивого к высоким температурам.

Эластичная проходка имеет вид колпака и фиксирующего металлического обруча. Он может принимать рельефную форму, совпадающую с волной шифера, поэтому не требует подгонки под угол расположения. Эластичный фартук можно отрегулировать под любую крутизну наклона поверхности. Он плотно огибает трубу, а у основания прижимается обручем – хомутом с термостойкой прокладкой.

Перед установкой эластичной проходки на ее внутреннюю поверхность в местах контакта с шифером наносят герметик. Это исключает попадание воды внутрь.

Закрепление эластичного фартука к поверхности крыши проводят саморезами, имеющими резиновые прокладки. В продаже есть также проходки с гибким металлическим кольцом, с внутренней стороны которого клеящая пленка.

Металлическая проходка включает две части: одна примыкает к поверхности кровли, другая представляет обрамляющий трубу фартук.

При установке такой проходки фартук должен находиться на 150 мм выше шиферной волны. Пространство под фартуком до места стыка заполняется раствором из асбеста с цементом.

Что такое дымоход и для чего он нужен

Дымоход в доме из газобетона – конструктивный элемент отопительной системы, обеспечивающий правильное функционирование печи и/или камина. Главная задача дымохода – эффективное отведение продуктов сгорания из помещения на улицу.

Проектирование и монтаж дымоход для камина в доме из газобетона регламентирует СНиП III-Г.11-62 и другими регламентирующими документами. Нормативный документ устанавливает следующие требования к системам дымоудаления:

  1. Минимальная длина дымохода – 5 м.
  2. Сечение трубы – определяется путем расчета.
  3. Для каждого камина, печи или котла требуется отдельный канал.
  4. Скорость проточного воздуха внутри канала – 15-20 м/сек.
  5. Максимальное количество поворотов канала – 3.

В зависимости от конструкции и времени строительства дымоход для камина в доме из газобетона может быть:

  1. Внутренним. Устраивается внутри стены из газоблоков, проходит через все перекрытия. Выполняется на этапе строительства дома при возведении «коробки».
  2. Наружным. Дымоотводящий канал, кроме начального участка, располагается вне дома параллельно одной из несущих стен. Такой способ устройства дымохода используется тогда, когда владельцы уже жилого дома решили сделать камин.

Дымоудаляющие каналы в доме из газобетонных блоков могут быть разной высоты, конфигурации, сечения. Но для всех конструкций действуют три основных требования: огнеупорность, создание нормальной тяги, препятствие образованию или попаданию влаги внутрь дымохода.

Сложности с внутренним дымоходом в каркасном доме

Первое и второе решение может оказаться верным, если в доме стоит печь или камин. Логично продолжить эту конструкцию выше, продолжая кирпичную кладку. Но тут есть высокая вероятность столкнуться с проблемами:

  • кирпичный дымоход каминного типа и печная труба значительно увеличивают вес конструкции, поэтому фундамент под камином придется закладывать с учетом этой нагрузки;
  • делать кладку сквозь этажи технически сложно, это трудоемкий и дорогой процесс;
  • широкий проход для дымохода должен быть заложен в проект, иначе придется разбирать потолки, перекрытия и часть кровли, чтобы вывести трубу;
  • для стальной трубы необходимо предусмотреть надежную теплоизоляцию и защитить перекрытия от перегрева;
  • дымоход неизбежно повлияет на планировку и внешний вид помещений над камином, если в доме есть второй этаж или мансарда.

Тяжелый сквозной дымоход в каркасном доме с камином или печью должен иметь собственную несущую конструкцию, фундамент. Стальную или сэндвич-трубу необходимо крепить так, чтобы она имела надежную конструктивную связь с несущими частями каркаса и была изолирована негорючими материалами.

Проход через кровлю

Проход печной трубы через кровлю проводится по аналогии с плитами перекрытиями. Единственное дополнение – обеспечение надежного слоя гидроизоляции для предотвращения протекания воды в месте выхода дымохода.

Проход кирпичной трубы через кровлю

Кирпич для печной плиты на крыше используем керамический, красных, высокого качества и марки. Здесь на него оказывает влияние не только высокая температура газов, но и агрессивные условия наружной температуры, ветра и осадков.

После пересечения с плитой перекрытия выкладываем трубу до места выхода через конструкцию крыши:

  • размечаем и аккуратно вырезаем полость прохода дымохода, делаем размер с запасом для слоя изоляции;
  • оснащаем место прохода металлическим коробом с полостью для прохода трубы. Верхний срез должен выполняться с учетом угла наклона крыши, и выставляется немного утопленным внутрь;
  • после выхода дымохода наружу, заполняем все пространство слоем теплоизоляции, все малейшие пустоты заделываем герметиком;
  • заводим под поверхность конструкции крыши слой гидроизоляции. Затем сверху одеваем стальной фартук или резиновую муфту. Края аккуратно заделываем герметиком.

Сверху укладывается основной материал покрытия крыши, и труба выгоняется до нужного размера. Наверху выкладывается «выдра» и устанавливается защитный козырек. Вывести печную трубу через крышу несложно при наличии хорошего инструмента и навыков выполнения кирпичных и слесарных работ.

Проход круглой трубы через кровлю

Проход печной трубы через крышу, если дымоход выполнен из стальных, керамических или асбестовых труб производится по такой же схеме, как с кирпичным дымоходом (инструкция выше).

При потребности установки высокой трубы, ее раскрепляют стальными растяжками к специальным анкерам, заделанных в конструкцию крыши.

Три варианта самостоятельного обустройства дымохода снаружи

Существует 3 варианта, где человек без особой подготовки сможет все сделать своими руками. Первый вариант касается кирпичных труб, которые в облицовке не нуждаются, но вам нужно загерметизировать стык с кровлей. После этого идет каркасный вариант и вариант с готовыми заводскими решениями.

Вариант №1: обустраиваем кирпичную трубу

Гидроизоляция трубы на крыше должна проводиться до укладки кровельного материала. Если кровля уже лежит, то придется ее частично разбирать. Снимается весь периметр на 50–70 см вокруг, плюс нужно снять нижнюю часть кровли от трубы и до края ската.

Схема герметизации периметра кирпичной трубы на скатной кровле.

Из материалов нам понадобится пристенный металлический профиль. Его можно согнуть из оцинковки своими руками или купить готовый. Профиль состоит из 4 частей, которые при монтаже накладываются друг на друга.

Наружный фартук для трубы однозначно лучше покупать, причем покупать желательно вместе с кровельным материалом, так проще подобрать цвет.

Так называемый галстук представляет собой лист кровельного железа с загнутыми по бокам бортами. Он укладывается от нижней части трубы до края ската и заводится под нижнюю секцию пристенного профиля.

Для того чтобы герметично соединить кирпичную трубу с пристенным профилем нам нужно прорезать болгаркой на трубе штробу глубиной порядка 20–30 мм. В эту штробу вставляется загнутый край профиля.

Под пристенный профиль на трубе прорезается штроба по всему периметру.

Дальше вставляем загнутый край профиля в штробу и заполняем штробу герметиком. После чего фиксируем все 4 части профиля и галстук, заведенный снизу саморезами с прессшайбами. Поверх всей этой конструкции укладывается кровельный материал.

Схема обустройства верхнего фартука для печной трубы.

Верхний фартук крепится к трубе саморезами по всему периметру. На трубу он должен заходить не менее чем на 100 мм. Нижняя часть фартука зачастую делается из мягких битумных материалов. Ее обжимают вокруг рифленой кровли и приклеивают к этой кровле мастикой или специальным клеем.

Фартук обязательно приклеивается к кровле.

Схема работает примерно так: основное количество влаги отводит от трубы верхний фартук, но если этот барьер не справился со своей задачей и влага, попала под кровлю, то ее соберет пристенный профиль и вода стечет по галстуку с крыши.

Схема двойной гидрозащиты кровли в секторе примыкания к печной трубе.

Вариант №2: монтаж каркаса

Этот способ хорошо подходит для утепления и облицовки дымохода профнастилом, сайдингом и прочими подобными материалами. Для начала основа обшивается металлопрофилем, на него позже мы будем крепить профнастил. Каркас лучше делать из стенового профиля под гипсокартон, он шире, чем потолочный.

Каркас из металлического профиля более долговечный.

С металлопрофилем работать несложно, но если вы не уверены в своих силах, то можно соорудить каркас из деревянных брусков. Правда деревянный каркас нужно будет хорошо пропитать антипиренами, антисептиками и водоотталкивающим составом. Между рейками каркаса, для утепления трубы закладываются плиты плотной минеральной ваты.

Дымоходы утепляются только плитами плотной минеральной ваты.

Профнастил или любой другой листовой материал к рейкам каркаса прикручивается саморезами с прессшайбами. Венчает всю эту конструкцию зонтик для защиты от дождя.

Схема утепленной и облицовки трубы в разрезе.

Вариант №3: готовые решения

С круглыми трубами сейчас вообще никаких проблем нет. Для них выпускаются специальные гибкие фартуки. По опыту смонтировать такой фартук можно максимум за пару часов. Фото-инструкция по монтажу такого фартука дана ниже.

Пошаговая инструкция по монтажу гибкого узла примыкания для круглой трубы.

  1. Выбираете нужный вам диаметр трубы и вырезаете в мягком полимерном конусе отверстие;
  2. Натягиваете конус на трубу, примыкание должно быть плотным;
  3. Обжимаете нижнее кольцо из мягкого металла по форме кровли;
  4. Густо смазываете периметр под кольцом герметикам;
  5. Прикручиваете кольцо к кровельному материалу саморезами с прессшайбами.

Предписания по выводным конструкциям

Перед устроением дымохода потребуется принять во внимание рекомендации относительно организации укладки в отдельной комнате

  • Дымоотводная труба не может устанавливаться около проведённых коммуникаций;
  • Установка дымохода через стену должна проводиться на отрезке, где нет стыковок между разным трубным материалом;
  • На устроенное отверстие в обязательном порядке накладывается защищающий кожух, под ним в щелях ложится теплоизолирующая прослойка;
  • Выводящая труба в делянке выхода дымоотвода насквозь стены – крепко закрепляется с помощью особых крепёжных приспособлений, находящихся на расстоянии не меньше 60 см;
  • Поперечные отрезки при подведении к стене не должны быть больше 1 метра длиной.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
