Выбор составляющих элементов отопительной системы
Собрать отопительную систему без специальных знаний
достаточно сложно. Но реально. Для этого нужно приобрести:
Котел отопления
Сердцевина всей системы, базис – это отопительный котел. Как
уже отмечалось, его тип зависит от типа топлива. Кроме того, нужно правильно
подобрать мощность котла. Эффективность – важный момент, т.к. нужно обогревать
дом без лишних затрат.
Конструкция котлов, работающих на разном топливе,
принципиально не отличается. Каждый из них состоит из двух камер – камеры
сгорания и теплообменника. Первая предназначена для сгорания энергоносителя
(газ, керосин, солярка, дрова, уголь, брикеты), вторая для нагрева
теплоносителя (воды, антифриза).
Совет. На этом этапе нужно решить будет ли котел работать
только на обогрев дома или же обеспечивать пользователей горячей водой. В этом
случае нужно будет установить двухконтурный котел. Или же подключить бойлер к
одноконтурному котлу.
Трубы для отопления частного дома
Назначение труб – перенос тепла от котла к радиаторам в
помещении. Исходя из разных подходов к разводке труб, выделяют три популярные
схемы отопления: однотрубная, двухтрубная и лучевая (коллекторная), принцип
устройства которых описан выше – «водяное отопление дома»
Для разводки используют трубы из разного материала
Металлические трубы (стальные, нержавеющие, оцинкованные, медные)
Стальные трубы почти вытеснили полимерные аналоги. Монтаж
железных труб связан со сваркой, плюс, они подвержены коррозии и менее
долговечны. Конечно, нержавеющие и трубы с оцинкованной поверхностью лишены
таких минусов при условии правильного монтажа (резьбовые соединения). Что
касается медных труб, то они имеют высокие показатели надежности, а также
хорошо переносят высокое давление и температуру. Но, стоимость делает их
малодоступными.
Пластиковые трубы (металлопластиковые, полипропиленовые, полиэтиленовые)
Оптимальный и распространенный вариант. Металлопластиковые трубы
доступны и не требуют особой квалификации для монтажных работ. Соединяются
методом горячего прессования. Главный минус – высокий показатель теплового
расширения.
Радиаторы отопления (батареи)
С учетом популярности и распространенности можно выделить три типа:
традиционные чугунные радиаторы. Отличаются сравнительной
дешевизной, большим внутренним объемом, соответственно, вмещают больше
теплоносителя и хорошо отдают тепло;
конвекторы. Нагревают помещение благодаря проходящему по ним
воздуху, который нагревает отдельные секции.
панельные радиаторы – комбинация двух предыдущих типов.
Расширительный бак
Устанавливается с целью компенсировать расширение теплоносителя.
Выделяют расширительный бак открытого и закрытого типа
(фото).
В первом случае расширительный бак устанавливается в верхней
точке системы. Во втором случае – место установки не имеет определяющего
значения.
Ошибки во время установки
При самостоятельном монтаже отопительной сети можно допустить много ошибок. Именно поэтому многие и рекомендуют, если не полностью доверить установку специалистам, то хотя бы проконсультироваться. Рассмотрим пять ошибок, которые монтажники считают основными:
- Выбор теплоносителя был сделан неправильно.
- При обвязке теплового генератора были допущены оплошности.
- Отопительная сеть была выбрана неправильно.
- Неграмотная установка арматуры и труб.
- Неправильный монтаж и подключение отопительных приборов и оборудования автоматизации.
Часто котёл ещё используют и для обогрева воды на потребности ГВС. Тогда на обогрев комнат тепла недостаточно. Теплогенератор не функционирует на 100%, и теплоноситель в радиаторах не нагревает жидкость до требуемой температуры.
Обвязка котла должна не только выполнять свои функции, но и быть безопасной. К примеру, на обратке насос надо установить перед теплогенератором. Насосный вал к тому же должен располагаться горизонтально.
Расширительная ёмкость используется объёмом 10% от всей воды в сети. При использовании открытой схемы её устанавливают на самом верху, если схема закрытая, то монтируют перед насосом. Между ними располагают грязевик, установленный горизонтально пробкой к низу.
А вот если была неправильно выбрана сеть отопления, то получится перерасход средств за материалы и установку. Часто тогда приходится отопительную систему переустанавливать, а это – лишние траты.
Наиболее часто эта ошибка встречается при монтаже однотрубной сети, когда на одну ветку присоединяют 4-5 батарей. В результате они не обогреваются.
Рассмотрим недостатки автономного отопления частных домов:
- Понадобится покупать оборудование, комплектующие детали, стройматериалы.
- Если не покупать автоматическое управление, то понадобится наблюдение за рабочим процессом.
- Если котёл приобретён на жидком либо твёрдом топливе, то придётся наполнять бункер.
- Имеется опасность, что появится свищ и протечёт теплоноситель.
Правда, преимуществ у автономного отопления более, чем достаточно:
- Универсальность. Можно выбрать котлы по типу энергетического носителя или сформировать комбинированную сеть.
- Рынок стройматериалов представлен большим выбором комплектующих деталей. Купить необходимые элементы можно по разной стоимости.
- Легко настраивать. Схема позволяет регулировать температуру.
- Воздух в помещениях не пересушен.
- Если монтирован отдельный контур, присоединённый к котлу, то можно организовать подачу горячей воды.
- Использование автоматических датчиков даёт возможность управлять процессом через интернет, Wi-Fi или GPS.
Основные виды гравитационной системы отопления
Различается 4 типа самоциркулирующейся конструкции с гравитационным течением теплоносителя. Выбор варианта зависит от требований хозяина по производительности отопления, материала строения, утепления дома и прочих нюансов.
Определяя, какое лучше делать водяное отопление в частном доме без насоса, требуется выполнить несколько расчетов, принять во внимание технические характеристики источника тепла, просчитать диаметр трубы и составить проект
Закрытая система
Принцип работы такой:
- Нагрев теплоносителя приводит к вытеснению воды из контура отопления. Под воздействием повышенного давления жидкость перемещается в закрытый расширительный бак с мембраной.
- В этом баке одна половина заполнена газом, вторая – пустая. Пустая половина заливается прогретым теплоносителем, что приводит к сжатию газообразного вещества.
- Как только вода остывает, газ снова расширяется и выталкивает из бака воду.
Простое решение пока не набрало популярность, однако возможность полной автономности и поддержания оптимального давления в трубах – явные плюсы варианта, которые пригодятся хозяевам частных домов небольшой площади. Минус конструкции в повышении объема емкости при необходимости прогревать большие помещения, поэтому закрытая система в основном используется в домах площади до 40 м2.
Открытая система
Этот вариант отличается от закрытого лишь конструкцией расширительного бака. Схему можно увидеть в старых строениях, где бак установлен под кровлей или потолком жилого помещения. Емкость можно сделать самостоятельно, но при такой схеме есть риск завоздушивания радиаторов, что снижает эффективность работы системы. Кроме того, кислород в воде приводит к образованию коррозии, появлению дефектов внутри труб и быстрому выходу элементов из строя.
Двухтрубная система
Особенности конструкции:
- Прокладывается 2 трубы – одна для подачи теплоносителя, вторая для обратки. Подающий трубопровод соединяется входным отводом, обратный подводкой стыкуется с баком и батареей.
- Двухтрубная схема систем отопления частного дома с естественной циркуляцией обеспечивает равномерное распределение тепла по помещению.
- Нет необходимости добавлять секции батарей, расположенных далеко от бака, чтобы гарантировать прогрев комнаты.
- Для контура выбираются трубы меньшего диаметра, регулировать интенсивность подачи теплоносителя и уровень нагрева намного проще.
В 2-х трубной системе можно допустить некоторые отклонения от параметров уклона труб, причем это не скажется на скорости транспортировки теплоносителя. Выполнить работы по силам домашнему мастеру, ошибки в расчетах устраняются в процессе обустройства конструкции.
Однотрубная система
Это простая горизонтальная схема выкладки с одной трубой, которая подключена последовательным образом ко всем батареям. Подача носителя через верхний отвод – отток через нижний, таким образом, вторая батарея получает чуть более остывший носитель, третья – еще более прохладный. От крайнего радиатора обратка возвращается в бак для прогрева.
Обустроить такую самотечную систему не представляет труда, но если количество радиаторов более 3-5 шт., однотрубная система не является целесообразной. Даже если увеличить количество секций последней батареи, температура носителя слишком мала, чтобы обеспечить равномерность отопления.
К достоинствам схемы относят простоту монтажа, экономию средств, а недостаток наблюдается только при установке одной трубы в больших комнатах. Сформировать однотрубную схему в 2-х и более этажных строениях без насоса нельзя – велик риск допустить ошибку в уклонах трубопроводов, из-за чего теплоноситель не будет транспортироваться с нужной скоростью, и строение останется без отопления.
Отопительные системы
Конструкции отопительных систем для частных домостроений подразделяются на два типа:
- Однотрубные. Тип системы отличается присоединением радиаторов к единственному коллектору. Коллектор сразу и обрабатывает, и подаёт тепло. Система образует одно замкнутое кольцо.
- Двухтрубные. Теплоноситель подаётся и возвращается по разным трубам. Эта сеть более эффективная и прогрессивная.
Если дом имеет малые габариты, а также для дачи, подойдёт первая, однотрубная схема отопления. Но, использовать её можно только в случае, если в помещении установлено до 4-5 радиаторов. Если их количество большее, система будет неэффективной, замыкающие батареи будут попросту холодными, как и комнаты, в которых они установлены.
Система эффективна в том случае, если стояк вертикальный и используется в доме со вторым этажом. Такая схема эффективно отапливает помещение.
Двухтрубная система распределяет тепло наиболее однородно. Для этого не нужно увеличивать количество секций. Оснащение термостатическими вентилями позволяет автоматизировать работу схемы отопления.
Двухтрубные схемы имеют несколько видов, различных по разводке.
- Самым дорогим вариантом является лучевая схема. По ней каждый радиатор подсоединяется к коллектору отдельно.
- Другая, тупиковая схема предполагает разделение трубопровода на ветви и циркуляцию тепла лоб в лоб.
- Ну и третья, попутная схема, отличается циркуляцией теплоносителя в одном направлении.
Система может работать инерционно, то есть самотеком. Для этого требуется прокладка диаметрально крупных горизонтальных магистралей. Уклон при этом должен составлять около 5 миллиметров. Такая схема не требует наличия циркуляционного насоса.
Достаточно распространённой является открытый тип схемы отопления. В этом случае в наивысшей доступной точке устанавливается расширительный бак. Он должен сообщаться с воздухом. Эта схема используется в самотечных сетях.
Для того чтобы система работала под давлением и перешла в класс закрытой, требуется установить в непосредственной близости к котлу мембранную расширительную ёмкость. Такой вариант применим в тех сетях, которые отличаются принудительным движением тепла в системе.
Особенно популярной сегодня является сеть обогрева при помощи тёплых полов. Главный её недостаток – дороговизна. Высокая стоимость обусловлена надобностью укладки труб под стяжкой в каждой комнате. Вследствие этого водяной контур обогревает каждую отдельную комнату дома. Все трубы сходятся в распределительном коллекторе, оснащённом насосом и смесительным узлом.
Плюс такой системы отопления – возможность применения в любых зданиях. Помимо этого, отопление при помощи тёплых полов, пожалуй, самое комфортное.
Особенности однотрубной разводки
Довольно просто установить все детали системы внутри дома. В этом случае она начинается с точки подачи воды и заканчивается у отопительного оборудования. Диагональное подключение самое эффективное, поэтому его выбирают чаще. В здании необходимо разместить расширительный бак.
Существует и более простой вариант, который легко реализовать самостоятельно. Для этого необходимо поставить дверь на лестничном марше. Это позволит изолировать этажи друг от друга. Такая опция достаточно действенна, хоть и не очень эстетична.
Совет! Перед выполнением разводки необходимо изучить различные схемы. Тогда определиться с выбором системы будет намного проще.
Какой нагреватель выбрать
Как подобрать котел для системы отопления частного дома, чтобы было тепло и оборудование служило надежно. Выше мы уже рассмотрели основные типы котельного оборудования, их достоинства и недостатки. Какие еще критерии могут повлиять на выбор типа и конструкции:
Топливо которое будет использоваться. Это обстоятельство зависит от его доступности. Нет смысла покупать газовый котел при отсутствии в доступной близости магистрального газа. Самым дешевым и надежным вариантом является дровяное отопление, но оно превращает жильца в кочегара
Можно так же обратить внимание на дизельный или электрический агрегат. Особенности размещения котла в доме
Может быть выбран настенный или напольный вариант. Конструкция котла – он может быть одноконтурным или двухконтурным.
Строительный рынок заполнен котельным оборудованием импортного и отечественного производства. Ведущие позиции на нем традиционно занимают производители из Германии, Словакии, Франции, Италии и Чехии.
Некоторые из них присутствуют на рынке котельного оборудования уже более века
Однако имеет смысл обратить внимание на оборудование отечественных производителей, которое, в ряде случаев, надежнее импортного и более ремонтопригодно
Особое внимание при покупке котла нужно обратить на состояние сопровождающей техдокументации, которая включает в себя:
- гарантийную книжку;
- сертификат соответствия;
- акт санитарной экспертизы;
- разрешение на эксплуатацию.
Следует понимать, что на рынке присутствует множество подделок, особенно известных брендов. При приобретении котла желательно участие опытного специалиста.
Не следует ограничиваться эксплуатацией всего лишь одного котла. Тогда при выходе из строя одного агрегата или при перебоях с горючим, в качестве временной замены надо использовать второй, резервный – твердотопливный котел для отопления частного дома.
Мощность агрегата должна обеспечить нагрев до приемлемой для проживания температуры. Поддержание ее стабильного уровня также требует определенных затрат, зависящих от степени утепления дома. Прошли те времена, когда теплоносители были дешевы и о высоком их расходе мало кто заботился.
Сегодня обязательным считается утепление снаружи и изнутри, использовании герметичных стеклопакетов и плотно закрывающихся дверей.
Величина тепловых потерь для различных зданий принимается следующей:
- В размере 130-200 Вт/м для домов без утепления;
- 90-110 Вт/м, если здание постройки 80-х или 90-х годов прошлого века с утеплением по нормативам того периода;
- 50-70 Вт/м для домов с хорошими стеклопакетами, тщательно изолированных и построенных от конца 90-х.
Для определения необходимой компенсирующей мощности агрегата указанные нормативы нужно умножить на суммарную площадь обогреваемых помещений.
Необходимая мощность котла в первом приближении может быть определена из расчета 1 кВт на 10 м3 отапливаемой площади.
Выбирая двухконтурный газовый котел для системы отопления можно решить проблему не только обогрева жилища, но и горячего водоснабжения.
Наиболее эффективными на сегодняшний день являются газовые котлы, как в части экономии, так и по безопасности эксплуатации.
Электрокотел способен сильно удивить потребителя счетами за электроэнергию. К тому же мощность и техническое состояние поселковых электросетей не всегда обеспечивает необходимое количество энергии. Без света может оказаться весь поселок.
Дизельные котлы очень неудобны в эксплуатации, поскольку требуют размещения в отдельном здании из-за присущего солярке запаха. К тому же они требуют повышенного внимания по причине образования огромного количества сажи и гари.
Виды водяных систем отопления в частном доме
Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.
Радиаторные
Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.
Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.
Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.
Теплый пол
Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.
Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах. где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.
Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.
Плинтусные
Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?
Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.
Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.
Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.
Как подключить твердотопливный котел
Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:
Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.
Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:
Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.
Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры
Как работает схема
Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:
- Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
- При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
- Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
- По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.
Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:
- Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
- Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.
Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.
Способ удешевления обвязки
Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:
Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix
Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.
Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.
Система водяного отопления
Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.
Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.
Система водяного отопления может быть конструктивно
реализована по двум схемам:
Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)
Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.

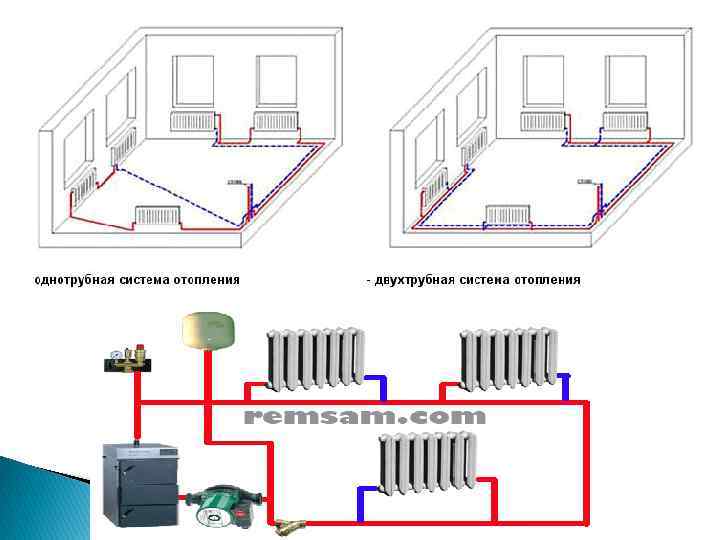

Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.
Разводка труб отопления
Однотрубная система отопления дома

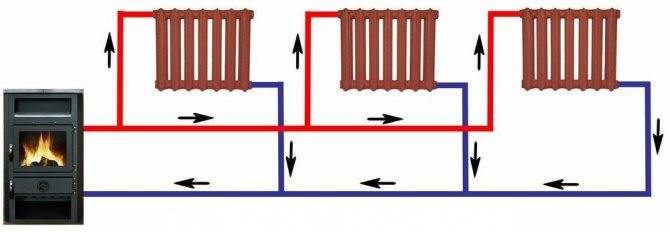

Схема однотрубной системы отопления представлена на фото.
Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.
Как снизить потери тепла при однотрубной системе отопления:
увеличить число секций в последних радиаторах (два-три последних);
увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;
обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.
Двухтрубная система отопления дома

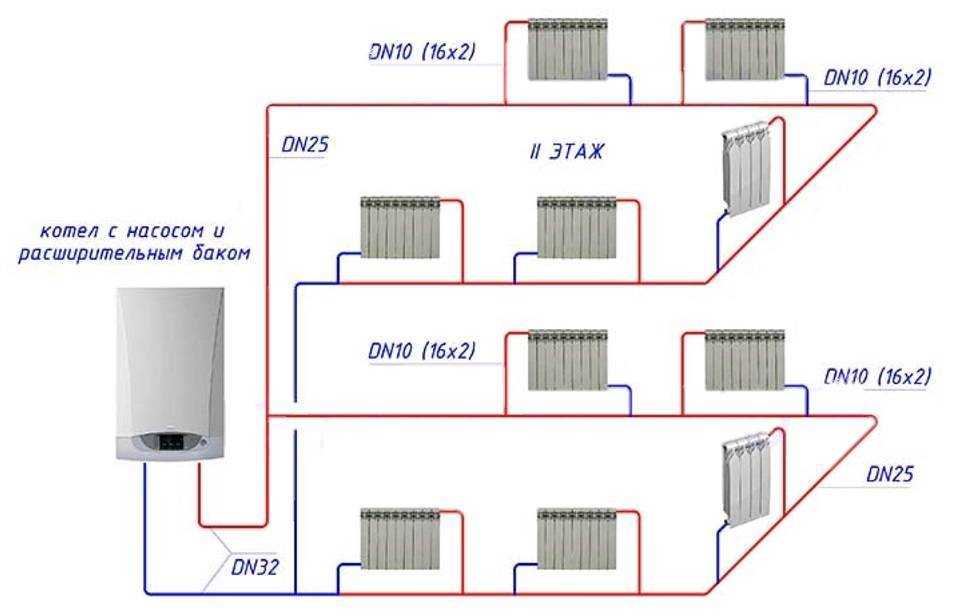

Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.

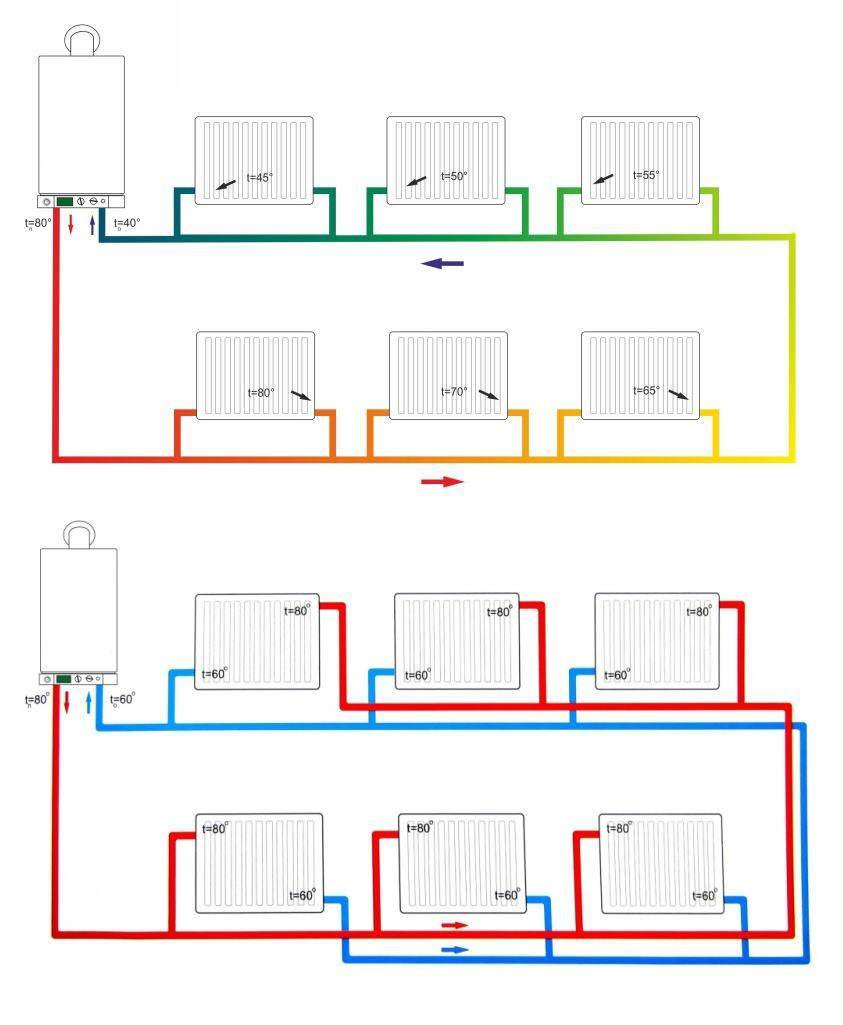

Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.

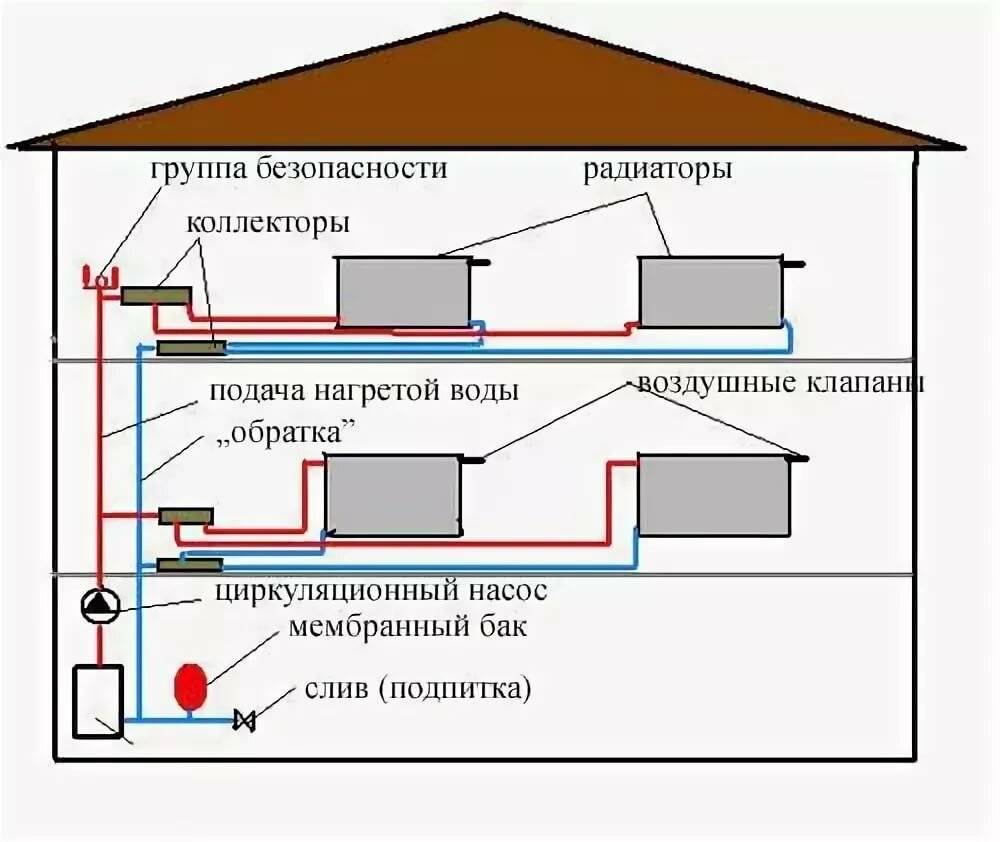

Коллекторная (лучевая) разводка
Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.
Схема коллекторной (лучевой) разводки
Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.
К числу недостатков относят:
относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);
эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;
большие по размеру радиаторы отопления;
вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.
Водяное отопление пола в доме
Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.
Система водяного отопления пола
Монтаж системы теплого водяного пола выполняется в три этапа:
укладка утеплителя или устройство чернового пола;
правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;
заливка стяжки на систему труб.
Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.
Выбор теплоносителя
Но такой вариант не подходит в случаях, если протапливания происходит периодически. Тогда вода в зимний период может замерзнуть и разорвать систему. В таком случае сеть заполняют «незамерзайкой». Стоит понимать, что антифриз, благодаря специфичности, может использоваться только в системе, где отсутствуют резиновые прокладки. Жидкость размягчит их, что приведёт к течи. К тому же не все котлы могут работать с антифризом. Этот параметр всегда указывается в паспорте на оборудование.
Воду для отопления можно подавать напрямую. Для этого понадобиться установить вентиль. Таким образом, удобно добавлять определенное количество теплоносителя при его нехватке в системе из-за постепенного испарения. «Незамерзайку» же можно подать при помощи насоса. Что касается открытого типа отопления, то её заполнять ещё проще. «Незамерзайку» можно заливать напрямую в бак.
Расчёт теплопотерь
В процессе планировки системы отопления необходимо рассчитать теплопотери каждого помещения и дома целиком. Чтобы правильно провести расчёты, нужно знать такие данные:
- конструкция и толщина стен;
- тепловое сопротивление материалов;
- средняя температура самого холодного месяца и средняя температура зимы.
Основной критерий, необходимый для расчёта теплопотерь – тепловое сопротивление материалов. Его можно получить из специальных сборников и таблиц. Этот параметр нужно умножить на толщину материала (в метрах), получим теплопроводность каждого из слоёв стены, которую умножаем на температурный градиент и на площадь комнаты.
Что такое теплопотеря дома? Формулы для вычисления мощности отопительной системы для частного дома. Какие критерии нужно учитывать при расчёте теплопотерь?
https://youtube.com/watch?v=xEsPtt2-YwE
Самостоятельно рассчитать теплопотери достаточно сложно, если не иметь всех необходимых данных. Лучше эту работу доверить профессионалам, которые всё высчитают до последнего Вата.
