Как сделать Печь булерьян своими руками: схема, чертеж и кострукция для устройства длительного горения

Правила эксплуатации

Не смотря на простоту исполнения, топить печь Булерьян нужно используя определенные знания и правила:

Для розжига необходимо использовать исключительно сухое и твердое топливо, щепки, прессованный картон, небольшие доски.
Не вычищайте образовавшийся после розжига уголь и золу, их слой будет защищать металлическое дно от выгорания;
Основная закладка топлива происходит после того как выгорит большая часть розжига, а именно 2/3 всего первоначально заложенного топлива;
Не следует использовать мокрые дрова и хвойные породы дерева – от них на стенках печки и дымохода будет образовываться налет, снижающий КПД отопительной системы;
Специалисты не рекомендуют использовать кокс и уголь, так как они слишком быстро сгорают и не позволяют воздуху достаточно прогреться;
Максимальное КПД достигается посредством перекрытой заслонки и поддувале: конвекционные процессы в этом случае начинают работать более эффективно;

Если принимать во внимание все эти правила эксплуатации, то внешний корпус не будет нагреваться до высоких температур, а воздух, выходящий из труб будет достигаться максимальной температуры за меньшее количество времени. Система отопления сооружения при помощи печи долгосрочного сгорания топлива, именуемая Булерьян, предполагает экономию топлива, при качественном нагреве воздуха внутри постройки

Такие печки очень эффективны в дачных домиках, гаражах, теплицах и в сельскохозяйственных постройках

Они достаточно безопасны в эксплуатации. Но главным достоинством этих систем отопления можно считать то, что изготовление печи Булерьян возможно в домашних условиях, без применения сложных технологий и дорогостоящих материалов

Такие печки очень эффективны в дачных домиках, гаражах, теплицах и в сельскохозяйственных постройках. Они достаточно безопасны в эксплуатации. Но главным достоинством этих систем отопления можно считать то, что изготовление печи Булерьян возможно в домашних условиях, без применения сложных технологий и дорогостоящих материалов

Система отопления сооружения при помощи печи долгосрочного сгорания топлива, именуемая Булерьян, предполагает экономию топлива, при качественном нагреве воздуха внутри постройки. Такие печки очень эффективны в дачных домиках, гаражах, теплицах и в сельскохозяйственных постройках. Они достаточно безопасны в эксплуатации. Но главным достоинством этих систем отопления можно считать то, что изготовление печи Булерьян возможно в домашних условиях, без применения сложных технологий и дорогостоящих материалов.

Особенности

Печь Бренеран является отечественной разработкой, которая, впрочем, была скопирована производителями с канадской «Булерьян».

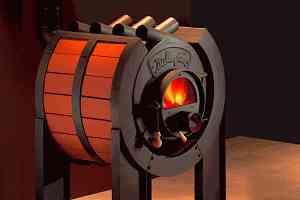

Сама печь выполнена в форме небольшого стального барабана, поставленного на округлую сторону.

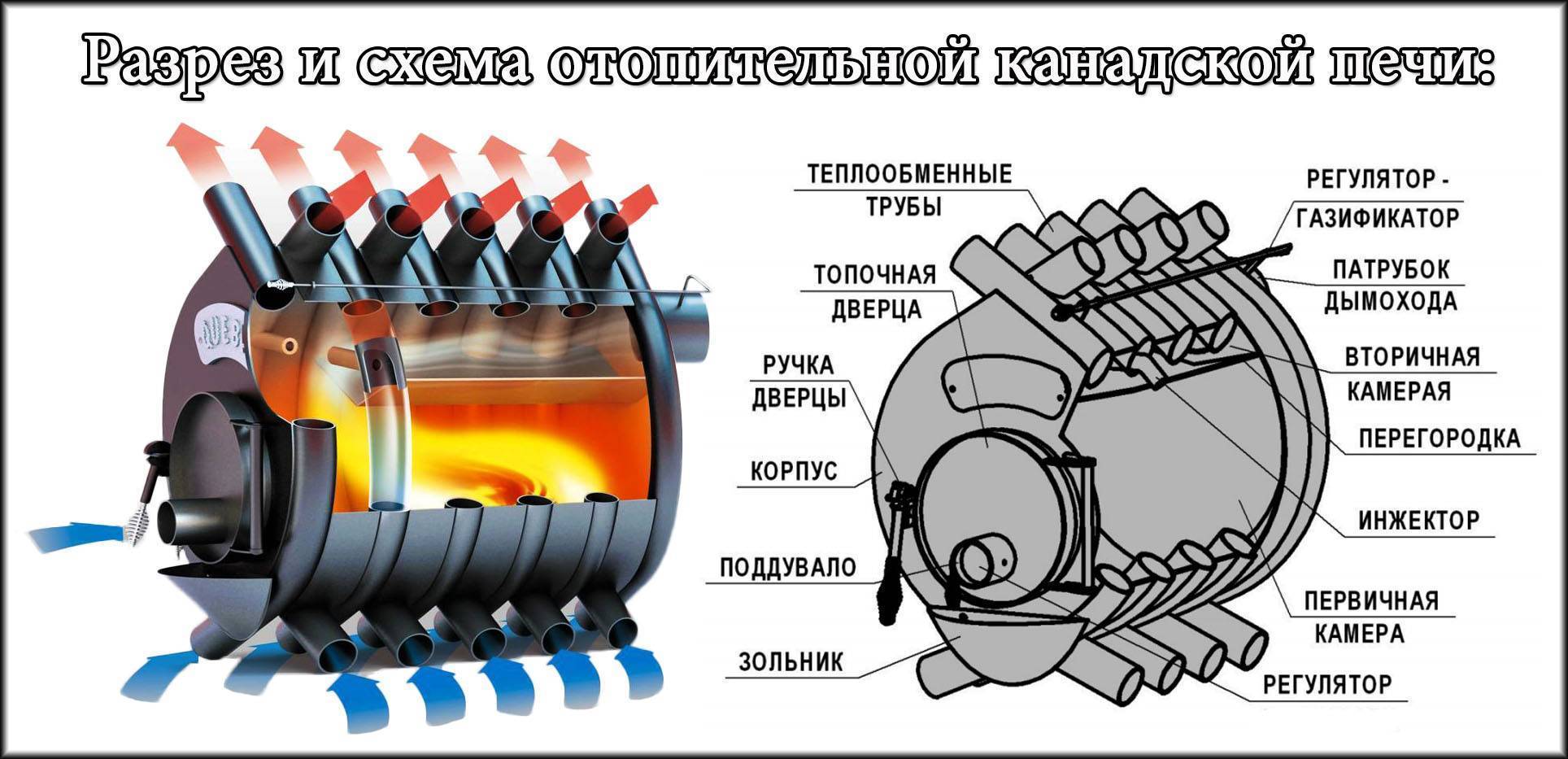

Внутри расположены 2 камеры: в первичной сгорает твердое топливо (уголь, дрова), во вторичной – перегорает образующийся от сгорания дым. Это позволяет получить дополнительное тепло и избавиться от неприятного запаха.

Котел опоясывают трубы, по которым проходит нагретый воздух: это помогает получить дополнительное тепло от одной закладки дров.

Благодаря особому устройству дрова в печи тлеют долго, это стало основой для функции длительного горения. Это помогает существенно экономить: одной закладки может хватить на несколько часов, даже на всю ночь.

Среди преимуществ Бренеран значатся:

высокая эффективность при низком расходе топлива и стабильность в работе: КПД достигает 80%;
возможность работать на любом виде твердого топлива, отсутствие зависимости от конкретного варианта;
небольшие размеры, которые никак не влияют на работоспособность;
простота в эксплуатации и обслуживании печи;
равномерный прогрев помещения, возможность обогревать весь дом при наличии системы воздуховода.

К недостаткам отзывы потребителей относят образование конденсата. Из-за отсутствия необходимой герметичности на трубах внутри образуется влага, что снижает процесс теплообмена.

Вторым недостатком является пересушивание воздуха в помещении. Это связано с тем, что печь использует для горения кислород из воздуха рядом с ней. Однако недостатки не являются критическими и больше связаны с особенностью конструкции.

Печь Бренеран станет весьма неплохим выбором и для отопления гаража: https://teplo.guru/pechi/garazhnye/vybiraem-pech-dlya-garazha.html

Модельный ряд фирмы представлен несколькими вариантами, которые отличаются определенными параметрами:

1. Газогенераторные: являются самым простым и доступными вариантом, имеют стандартное устройство. Могут быть дополнительно оборудованы плоской варочной плитой сверху для приготовления пищи. Их стоимость колеблется от 10 до 28 тысяч рублей. Представлены моделями:
  - АОТ-6: подходит для отопления 100 куб. метров. Имеет мощность 6 кВт и весит 56 кг, диаметр дымохода составляет 12 см;
  - АОТ-8: представляет собой печь мощностью в 8 кВт и весом в 56 кг. Способна обогреть до 150 куб. метров;
  - АОТ-16: обладает мощностью в 27 кВт и весом более 200 кг, применяется для обогрева более 600 куб. метров.

1. Для бани и сауны: отличаются наличием сверху поддона для камней, при помощи которых получают пар. Модели предназначены для прогрева воздуха объемом 15-25 куб. метров. Выпускаются в металлическом корпусе или облицовочном. Стоимость может достигать 16-17 тысяч рублей. Различаются 2 разновидности:
  - АОТ-8: имеет мощность в 8 кВт, весит 100 кг, объем дымохода стандартный – 12 см. Может обогреть помещение в 15 куб метров;
  - АОТ-12: более мощная печь, способная справиться с 25 куб. метрами. Обладает мощностью в 12 кВт и весом в 120 кг.

Печи типа «Аква» или «Акватэн»: это печи с водяным контуром, которые используют для обогрева нескольких комнат. Их подключают к центральной системе водяного отопления, проложенного по всем помещениям.Вода проходит по трубам между нагретыми стенками корпуса, нагревается и отдает тепло в радиаторах. На выходе в батареи вода имеет температуру до 90 градусов, благодаря напорному коллектору вода может преодолеть по трубам до 8 метров высоты. Стоимость колеблется от 25 до 55 тысяч рублей.

Принцип работы печи длительного горения Бренеран с водяным контуром представлены здесь: https://teplo.guru/pechi/piroliznye/akva-breneran.html

Имеются 3 варианта моделей:

АОТ-16, Аква: обладает мощностью в 27 кВт, весом в 200 кг и способностью обогреть помещение в 600 куб. метров;
АОТ-11, Акватэн: имеет относительно небольшую мощность в 11 кВт и способность справиться с 200 куб. метрами. Ее вес составляет всего 150 кг;
АОТ-19, Акватэн: применяется для обогрева 1000 куб. метров при мощности в 19 кВт и весе в 350 кг. Наиболее дорогой вариант из всех представленных выше.

Камины: их можно отнести в отдельную разновидность печей Бренеран. Отличаются дизайном и могут быть установлены в гостиных и спальнях.

В зависимости от индивидуальных требований, места расположения и размеров помещения может потребоваться абсолютно любая модель печи Бренеран. Благодаря уникальной конструкции и возможности поддерживать тление длительное время, эти печи стали крайне популярными среди россиян.

Установить печь Бренеран самостоятельно поможет данная статья: https://teplo.guru/pechi/piroliznye/ustanovka-breneran.html

Сфера применения печек

Изначально печи Булерьян были созданы для организации отопления в домиках, в которых жили канадские лесорубы. Впоследствии они начали использоваться для обогрева обычных домов и дачных построек. Распространившись по всему миру, они радуют пользователей вожделенным теплом и простотой в эксплуатации. В России они используются для обогрева дач, загородных домовладений, промышленных помещений и хозяйственных построек. При необходимости, печи Булерьян могут использоваться для обогрева многокомнатных зданий – для этого они дооснащаются воздушными рубашками и воздуховодами.

Особенности установки покупной и самодельной печей

Рассмотрим некоторые особенности, которые необходимо соблюсти при монтаже печи. При размещении печи дома нет необходимости использования фундамента, но вместо него обязательно следует под корпусом печи расположить термостойкую подставку. Лучше это сделать следующим образом:

Расстояние агрегата от ближайшей стены должно быть не менее 1000 мм.
Рекомендуется покрыть ближайшую к конструкции стену огнестойкой штукатуркой (не обязательно).
В радиусе 1200 мм. от дверцы топки на половое покрытие необходимо расположить стальной огнеупорный лист.
Подставка должна быть расположена, по крайней мере, на 300 мм. во все стороны от печи.

Конструктивные особенности чудо-печи

Для того чтобы изготовление описываемой конструкции печи прошло успешно, схема чудо-печи на дровах вами должна быть изучена, как и ее устройство. Агрегат представляет собой цельнометаллическую конструкцию, которая имеет в составе топку и прилегающие к ней согнутые металлические трубки. На передней панели должна находиться дверца, сквозь которую вы будете загружать топливо. Помимо этого, имеется устройство для корректировки мощности. С помощью него можно будет изменять режимы горения. В топке должна существовать камера вторичного сгорания и патрубок, вывод для которого будет использоваться дымоходом. Чудо-печи на дровах будут более эффективно работать, если вы хорошо выполните теплоизоляцию дымохода. Специалисты советуют использовать для этого минеральную вату, толщина которой не должна оказаться меньше 3 миллиметров. Понадобится и поддувало, через него будет поступать воздух в топку, он необходим для сгорания топлива. Мастер может поработать и над созданием негабаритного зольника, однако в процессе медленного горения отходов практически не будет образовываться. Задняя стенка должна быть двойной, она позволяет сделать работу агрегата еще более эффективной. Некоторые модели для этого снабжаются двойным корпусом.

Полезные советы по эксплуатации

“Неправильная” установка дымоходных труб обусловлена необходимостью защитить конструкцию от смолы, которая образуется в результате сгорания древесины. Если этот момент не предусмотреть, то смола будет вытекать из печки, а при такой установке она будет оставаться в дымоходе и постепенно сгорать.

По окончании сборки печь Булерьян устанавливают на ровном и огнестойком основании и подключают к дымоходу. При этом необходимо соблюдение правил пожарной безопасности

Засорение смолой для печи Булерьян практически неизбежно. Со временем смолистые слои накапливаются и засоряют устройство. Это выражается в заметном сокращении эффективность его работы, уменьшении тяги, проблем со свободным движением шибера. Значит, пора заняться прочисткой печи.

Облегченный вариант такой прочистки состоит в протапливании устройства осиновыми дровами. К сожалению, практическая польза от такой меры невелика и недолговечна.

Лучший способ ликвидировать загрязнение смолой – прожиг. Для этого печь сильно растапливают при открытом зольнике, фактически прокаливая все каналы. В результате смолистые отложения сгорают.

На базе печки булерьян можно организовать автономную систему отопления:

Галерея изображений

Фото из

Бурельян в качестве основы автономного отопления

Основа воздушного отопления

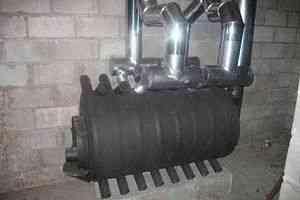

Подключение воздуховодов их гофры к трубам печи

Устройство водяного отопления

Некоторые умельцы используют для прожига печи кислород, поднося сопло баллона к отверстию зольника. Это крайне опасная операция, нарушающая правила пожарной безопасности. Неосторожные манипуляции с баллоном кислорода вблизи открытого огня могут стать причиной взрыва.

В качестве топлива для печи Булерьян можно использовать не только дрова, но и отходы древесного производства (стружку) или специальные брикеты

Важное условие – низкая влажность топлива. Чем меньше влаги, тем меньше смолы образуется внутри печки, и тем реже придется ее прочищать. В процессе эксплуатации печи нужно выбрать такой режим работы, чтобы получать максимум тепла при минимальном образовании смолы

Если оптимальный вариант найден, прочистку нужно будет выполнять всего пару раз в течение отопительного сезона

В процессе эксплуатации печи нужно выбрать такой режим работы, чтобы получать максимум тепла при минимальном образовании смолы. Если оптимальный вариант найден, прочистку нужно будет выполнять всего пару раз в течение отопительного сезона.

https://youtube.com/watch?v=92fNNKpPKzA

https://youtube.com/watch?v=f2kPfaiW3A4

Облагораживание и модернизация

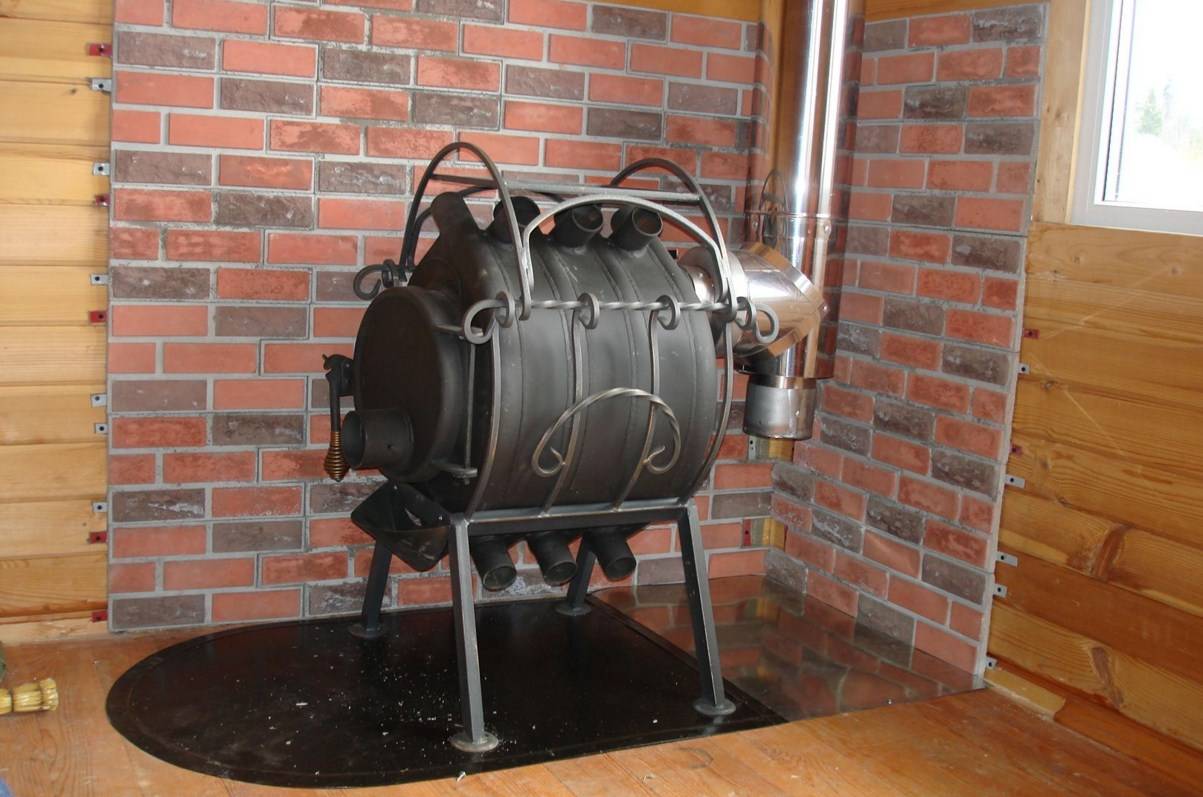

Самодельный Булерьян имеет не привлекательный внешний вид, поэтому может испортить обстановку в помещении собой. Часто для того чтобы исправить эту проблему конструкцию облагораживают и модернизируют, наваривая на скелет дизайнерские детали или различные кованные элементы.

Главное понимать, что очень важна в работе данной системы качественная циркуляция воздуха, поэтому все отверстия должны быть раскрыты:

Если же отопительная система установлена в гараже или теплице, то облагораживать её не обязательно, эстетический вид она не испортит, а эффективность можно потерять, если излишне модернизировать печь.

Разводка тепла по комнатам дома

Использование Булерьян в многокомнатных постройках малоэффективно, потому что она не способна обогреть большие площади. Чаще всего подобные системы используют в теплицах, гаражах и сараях. Но некоторые хозяева устанавливают эту печь и на дачах, используя для этого разводку теплого воздуха по нескольким комнатам в доме. В этом случае используется та же система разводки что и при установке камина:

Следует помнить про качество вентиляции в этом случае, лучше всего с установкой разводки теплого воздуха справится специалист в этой сфере.

Улучшение внешнего вида

Безусловно лучшим способом облагораживания и придания эстетического вида печам Булерьян является кирпичная или каменная кладка. Главное это оставить все отверстия открытыми, как для входа холодного, так и для выхода горячего воздуха.

Все каналы печки спрятаны

Украсить интерьер с использованием кирпича и печи можно не встраивая саму конструкцию внутрь кладки, как сделали это в таком решении:

Кирпичная стена

В европейских странах эту печь используют как элемент декора, что можно сделать и в случае с самодельной конструкцией, встроив её, в камин или обложив систему отопления кирпичной кладкой, как на фото ниже:

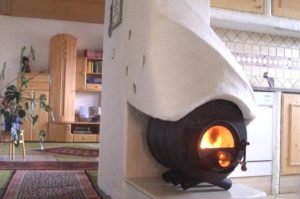

Булерьян под камин

Переделка буржуйки под жидкое топливо

Бренеран, это переделанная буржуйка, печь с наваренными сверху трубами для нагрева воздуха в помещении. Переделка происходит таким же образом как изготовление Булерьян, которое описывается в этой статье выше.

Установка водяного контура

Для того чтобы повысить эффективность отопительной системы, внутрь твердотопливной печи наваривается водяной конур, который при нагревании воды внутри себя, позволяет обогревать батареи, установленные в помещении. Такая топка очень популярна в сельской местности, так как являются твердотопливными котлами длительного горения. Недостаток таких котлов в том, что трубы внутри которых нагревается водяная жидкость, забирают часть энергии и понижают КПД печи, но если вам нужно обогреть большое количество помещений, то это будет более эффективное решение проблемы чем их обогрев при помощи теплого воздуха.

Для того чтобы правильно установить водяной контур, лучше всего вызвать специалиста или купить готовую систему, в которую затем вмонтировать систему водяного отопления самостоятельно. Так как для правильного функционирования этого вида отопления нужна конструкция, изготовленная с учетом определенных факторов наклона, необходима установка насоса и выхода конденсата, лучше всего установку водяного контура доверить профессионалу.

Но если вы всё же решили выполнить эту систему отопления самостоятельно, то ниже предлагается правильная схема водяного отопительного контура:

Печь булерьян для бани

Постепенная модернизация привела к тому, что такие конструкции стали выпускать для сауны. Они оснащаются несколькими режимами – подачей сухого горячего воздуха или подачей влажного пара. Многие интересуются, кто производитель таких изделий: им является российская компания Бренеран. Топятся такие установки только дровами или бумагой. Изготовить дымоход для печи булерьян самим реально, ведь такой способ поможет максимально точно соответствовать строению бани.

Переделка печи булерьян под отработку

Булерьян Печь на отработанном масле

Видео, где печь булерьян функционирует по основному правилу на дровах, подтверждает, что она не рассчитана для эксплуатации на отработке. Опытные умельцы всегда найдут выход из ситуации: они своими руками усовершенствуют изделие, чтобы оно эксплуатировалось на отработанном масле. Есть 2 способа:

Монтаж капельницы под отработку. Метод не нуждается в больших финансовых расходах и заключается в том, чтобы смонтировать контейнер для масла. В топке делают отверстие под трубу, а также кран, который будет регулировать подачу топлива. У такого решения будет низкая теплоотдача и производительность.
На дверку топочной камеры ставится форсунка – это горелка, которая переведет прибор на масло. Ранее такие решения изготавливались своими руками, а сегодня горелку можно приобрести в готовом виде.

После переделки булерьяна под свои нужды человек полностью несет ответственность за его эксплуатацию.

Как сделать печь булерьян своими руками

Печи типа Булерьян своими руками

В магазинах приборов для обогрева представлено большое количество разнообразных моделей. Например, вариант Булерьян Аква Сибирь 400 является воздухогрейной печью, которую можно топить березкой. Низкий расход топлива экономит средства, а само устройство идеально подойдет для дачи. Но некоторые владельцы частных домов решают изготовить прибор самостоятельно. Инструкция о том, как сделать из трубы печь булерьян описано далее:

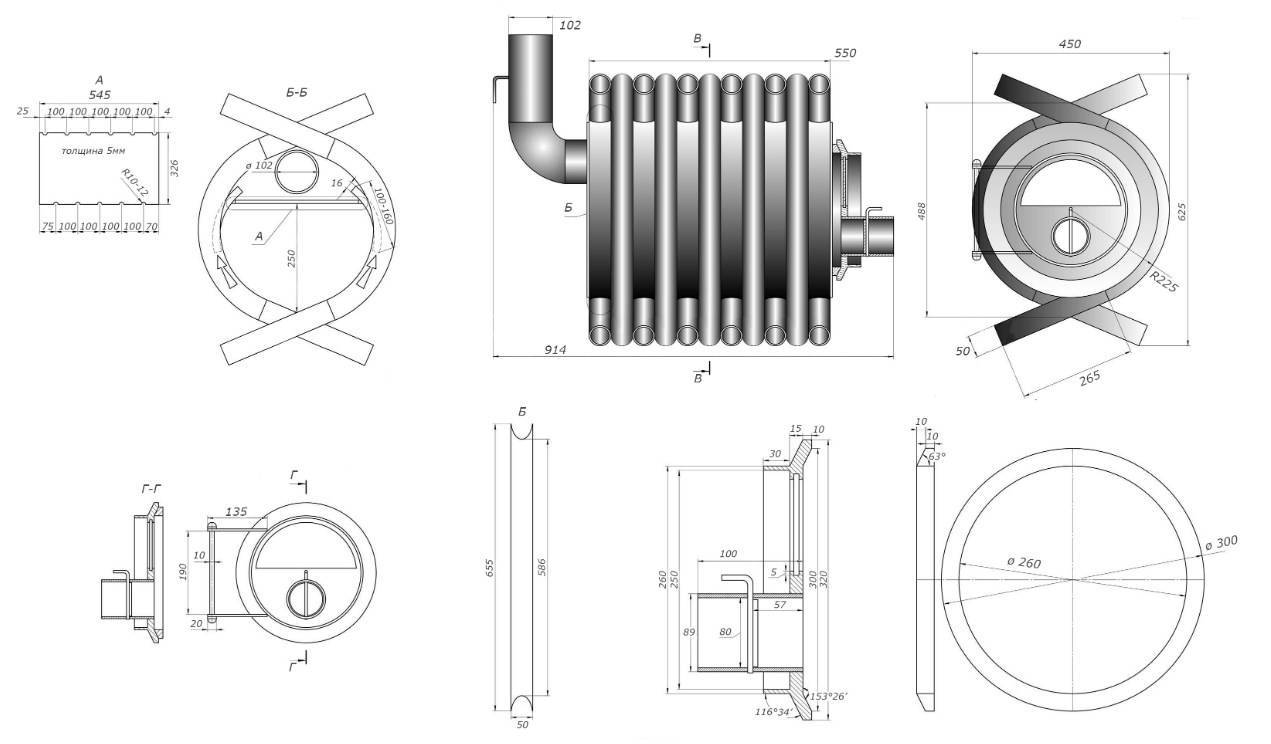

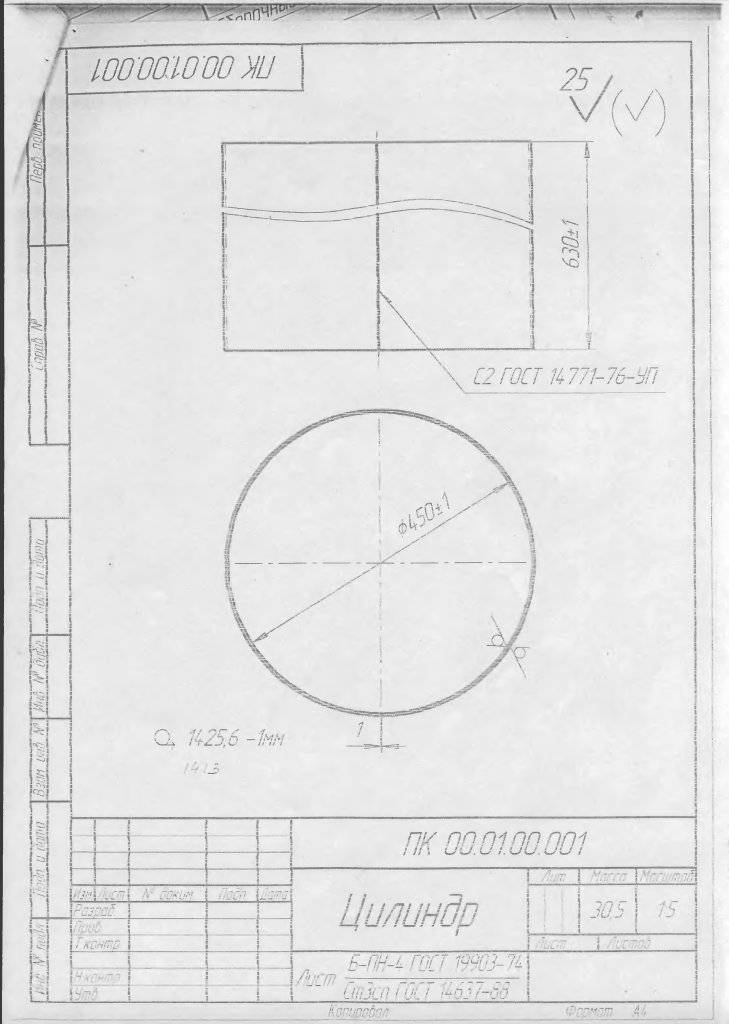

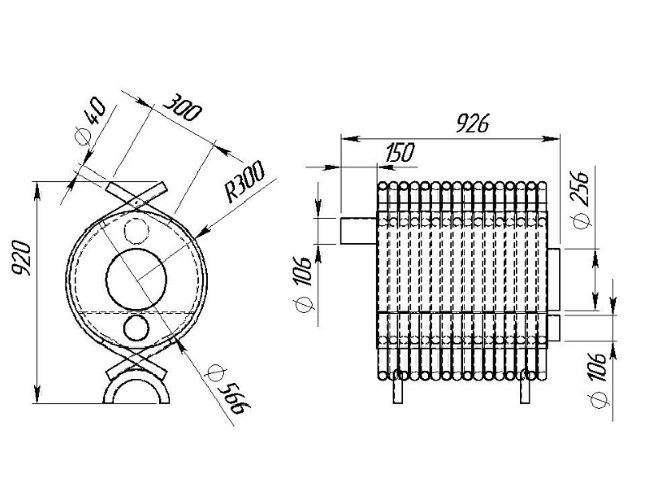

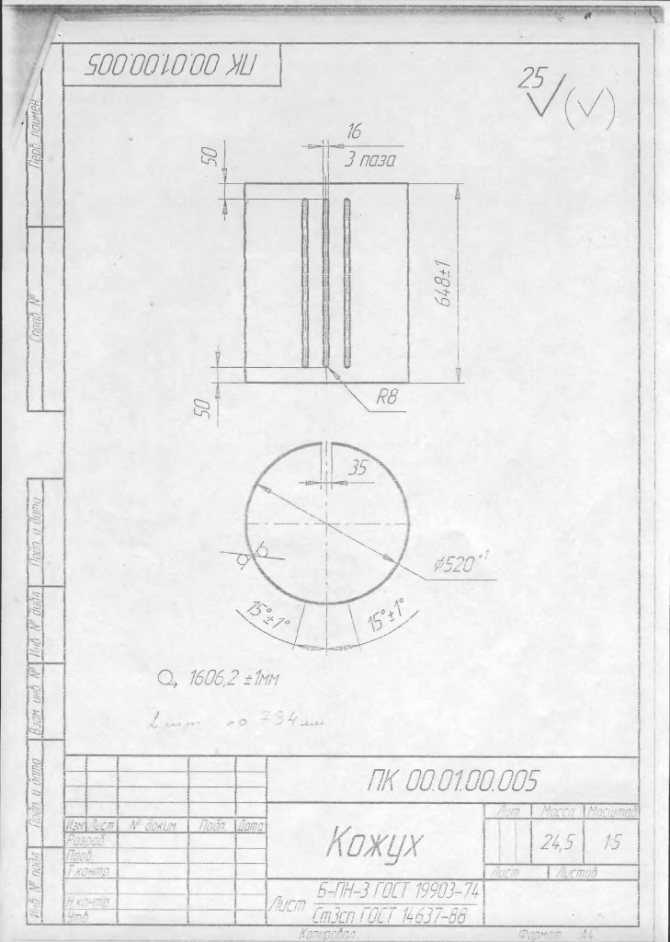

Материалы. Для сооружения печи-конвектора потребуются отрезки труб диаметром 350, 120, 60 мм. Также пригодится листовой металл толщиной 4 мм, петли для крепления, асбестовый шнур для уплотнения и рычаг для дверцы. Работать необходимо болгаркой, сварочным аппаратом и трубогибом.
На начальном этапе происходит гибка труб. Отрезки нужной длины диаметром 60 мм согните кругом так, чтобы они помещались в каркас. Для отопительного прибора потребуется 6-8 таких отрезков.
Далее приварите устройство колосника.
На следующем этапе вырежьте из металла вырезать заднюю стенку, а также дверцу.
Приварите к дверце запорный рычаг, затем посадите ее на петли.

Важно! Чтобы еще больше сэкономить расход топлива рекомендуется сделать третью топочную камеру – экономайзер, который будет способствовать сохранению тепла на долгое время. Если отопительное приспособление изготавливается для частного дома, произведите облицовку: это можно сделать кирпичом или искусственным камнем

Теперь дом будет отапливать печь булерьян: фото в интерьере различных вариантов можно увидеть в данном материале

Если отопительное приспособление изготавливается для частного дома, произведите облицовку: это можно сделать кирпичом или искусственным камнем. Теперь дом будет отапливать печь булерьян: фото в интерьере различных вариантов можно увидеть в данном материале.

Как организовать отопление?

Как огранизовать отопление с помощью печи типа Булерьян

Отопление с помощью булерьяна считается экономичным решением, ведь топливо полностью сгорает, из-за чего повышается КПД. При максимальной заполняемости топки печь сможет греть более 12 часов. Перед тем, как установить в доме эту конструкцию, нужно решить – какое помещение самое просторное и при надобности сделать вентилятор для охлаждения. Прибор устанавливают на первом этаже.

Совет! Современные варианты больше подходят под индустриальный стиль, однако выполнив отделку по вкусу можно сочетать изделие с любым дизайном.

Чугунная или стальная печь обязательно должна быть защищена оцинкованным листом в целях пожаробезопасности. Булерьян отапливает не только частные строения, но подойдет для теплицы – там ее необходимо монтировать в центре.

Дровяные печи булерьян – это востребованные конструкции, помогающие в обогреве дома, гаража, теплиц и других сооружений. Доступность, простота очистки, несложный уход, возможность самостоятельного изготовления – все эти плюсы делают булерьян популярным надежным устройством среди пользователей.

Делали ли Вы печь типа Булерьян своми руками?

ДаНет

Конструктивные особенности и принцип действия печи Булерьян

Печь Булерьян относится к теплотехническим устройствам длительного горения. В ее конструкцию входит корпус, выполненный из металла, на который устанавливаются трубки.

Конструкция

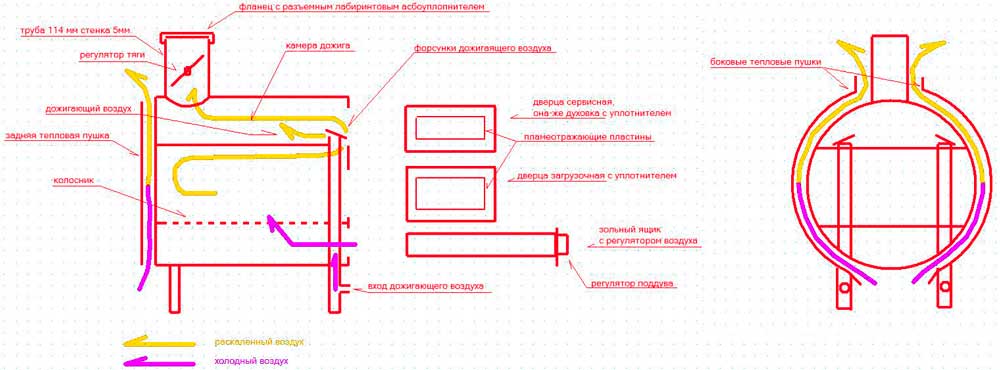

В процессе работы агрегата происходит забор холодного воздуха с уровня пола через часть трубок, расположенных внизу. При перемещении воздуха по ним происходит его нагрев в интервале температур 60-150 градусов Цельсия от разогретого корпуса. При выходе из полости труб горячий воздух движется вверх и отапливает помещение. В этом случае работает всем известное свойство более легкого теплого воздуха подниматься вверх.

Корпус печи покрывается специальной краской, обладающей термостойкостью, поэтому при первоначальном розжиге печи и 2-3 следующих следует ожидать возникновения неприятного запаха. После осуществления нескольких первых топок происходит полимеризация этого покрытия и запах исчезает. Такая особенность устройства обуславливает необходимость осуществления протопки за пределами помещения.

Для отопления нескольких помещений на трубы, подающие горячий воздух, надеваются металлические рукава специальной конструкции, с помощью которых происходит разводка тепла.

Безколосниковая конструкция печи Булерьян предполагает, что зола должна присутствовать в топке, располагаясь на нижних трубах. Такая особенность устройства не дает возможности прогорать трубам, которые находятся внизу, продлевая тем самым срок эксплуатации всего агрегата. Кроме этого, за счет такого конструктивного решения обеспечивается нормальный процесс газификации топлива. Также отпадает необходимость регулярной очистки топки от скопления золы, так как сгорание топлива происходит практически без остатка. Образование золы идет значительно медленнее, если сравнить с буржуйкой. При существенном количестве золы происходит ее просыпание из топки. Поэтому необходимо удалить слой, расположенный наверху, а нижние при этом должны закрывать трубы.

Особенности конструкции печи Булерьян дает возможность добиться длительного процесса горения и полного сгорания топлива. В результате сгорания (тления) происходит выделение дымовых газов, которые перемещаются в верхнюю камеру, где идет их полное сгорание. На этом этапе процесса источником энергии служит не топливо, а газ, им выделяемый и полностью сгорающий. Работа агрегата не требует постоянной закладки дров, как в классической буржуйке, так как основной процесс – это тление горючего, а не его горение. Достаточно одной загрузки топлива для обеспечения работы на протяжении 8-12 часов.

Названия частей

Особенности конструкции

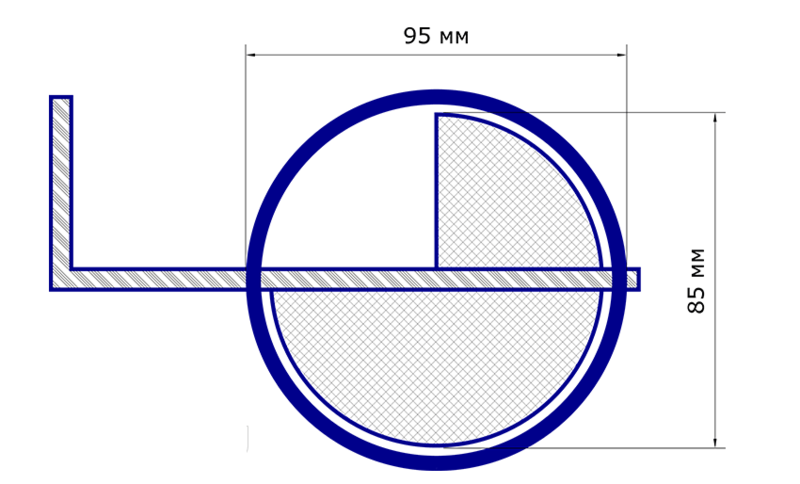

Топка конструкции снабжена широкой герметичной дверцей с поддувалом в виде патрубка с заслонкой, являющейся дросселем. Возможность регулирования мощности – отличительная выгодная особенность этой разновидности отопительного прибора. Чтобы погасить печь, дроссель полностью перекрывается.

Стенки топки имеют вогнутые неровности. Трубы теплообменника как будто бы вдавлены в них ровно на 2/3 диаметра. Получившееся соотношение в 2/3 позволяет идеально распределять тепловую энергию: 70 % выделяется в трубы в режиме тления, 10% растекается по металлическому корпусу печи.

Под основным контуром, примерно на 1/4 высоты топки, располагается решетка из чугунных колосников. На аналогичном расстоянии (1/4 высоты топки) уже от верха конструкции в топку вмонтирована горизонтальная перегородка с отверстиями.

Для процесса тления предусмотрено пространство, отгороженное верхней перегородкой – дожигатель. Дым из дожигателя поступает в так называемую “чушку” – горизонтальный элемент дымохода длиной около метра. Сразу после изгиба дымохода в нем устанавливается дымовой дроссель – шибер, который предназначен для переключения мощности горения.

Над шибером располагается экономайзер длиной от 1.5 до 3 метров с термоизоляционным покрытием. В экономайзере происходит так называемый эффект перескока пламени, посредством чего дымовые газы окончательно догорают. Вспыхнувший здесь газ, по законам физики, пытается расшириться, но ограниченный объем конструкции препятствует этому, способствуя образованию газовой пробки. Постепенно процесс длительного горения снижается, и пробка остывает и рассеивается. Горение вновь набирает силу. Таким образом, конструкция Булерьяна автоматически настраивается на разные виды топлива и положение дросселя. Сверху может быть установлен металлический лист, служащий варочной плитой.

КПД дровяной печи в целом достигает 80%, но только с использованием экономайзера. Без данного элемента – 60%.

Положительные характеристики печи:

быстрый и равномерный нагрев помещения;
экономичность в расходе топлива;
топить агрегат можно не только дровами, но и строительными отходами;
несложный монтаж по чертежам;
КПД достигает 80%;
возможность использования печи в качестве варочной плиты;
долговечность и надежность.

Отрицательные характеристики печи:

необходимость утепления внешних труб;
необходимость большого пространства дома под агрегат;
вследствие неполного сгорания топлива возникает необходимость продлевать трубу на высоту до трех метров от верхнего края контура печи;
неприятный запах в помещении дачи или дома.

Как сделать печь булерьян своими руками: схема, чертеж и устройство и конструкция длительного горения – Обзор

Правила эксплуатации
