Создание перегородки из гипсокартона и профилей — как сделать и чем соединить?

Крепление гипсокартона к стене на деревянный каркас

Особенности конструкции каркаса для перегородки в 2 слоя ГКЛ

Нет никаких особенностей каркаса перегородки из двух слоев гипсокартона. Всё те же общие правила работы с металлическими каркасами гипсокартонных конструкций:

• Сторона профиля ПН, соприкасающегося при монтаже со стеной (полом) должна проклеиваться звукоизоляционной лентой типа Дихтунгсбанд (о звукоизоляционной ленте тут);
• В каркас перегородки обязательно укладывается слой звукоизолятора. Он доложен плотно занимать место между листами гипсократона;
• Головки шурупов утапливаются в листе ГКЛ на 2-3 мм;
• Швы между листами первого слоя не проклеиваются;
• Швы между листами второго слоя, проклеиваются малярной лентой и шпаклюются, лучше гипсовой шпаклевкой типа Фугенфугель. Как заделывать швы тут;
• Вся поверхность перегородки шпаклюется шпаклевкой по гиспокартону необходимое количество раз, чтобы достичь технологической ровности. Как шпаклевать гиспокартон тут.

Стены из гипсокартона своими руками: что понадобится

Если вы считаете, что кроме листов гипсокартона для изготовления межкомнатных перегородокничего другого не понадобится, вы ошибаетесь – неправильным будет думать, что гипсокартон можно подвесить в воздухе, получив тем самым прочную и надежную конструкцию. Как минимум, понадобится изготовить каркас, а для этого потребуются дополнительные материалы. С них и начнем разбор полетов.

Профили uw. От стандартных профилей для гипсокартона этого типа ud они отличаются своей шириной. Здесь существует несколько вариантов, в зависимости от которых можно соорудить межкомнатные стены из гипсокартона разной толщины – данные профили могут иметь ширину 50мм, 75мм, 100мм и 120мм.

Это направляющие профили, с помощью которых задается плоскость будущего простенка.

Профили cw. Это несущий профиль, который служит для крепления листов гипсокартона и придания конструкции жесткости. Как и его напарник (профиль uw), данный материал может иметь различную ширину, которая в полной мере соответствует перечисленным выше размерам.

Гипсокартон.

Стандартным для изготовления межкомнатных перегородок считается использование листов гипсокартона толщиной 12,5мм – эта характеристика подходит не только для стеновых листов белого цвета, но и для влагостойкого гипсокартона зеленого цвета.

В принципе, для стен используется и тот и другой вид гипсокартона – разница между ними заключается только в том, что влагостойкий гипс можно использовать для изготовления стен в помещениях с повышенной влажностью, а простой гипс нельзя.

Дюбели. Этот крепежный элемент применяется в основном для крепления направляющих профилей uw в стены, пол и потолок.

Иногда, если позволяет материал стен, то его крепление может осуществляться посредством саморезов.

Саморезы двух видов. Это саморезы для крепления гипсокартона (они имеют диаметр 3,5мм и длину 25мм) и саморезы для соединения профилей (называются тексы и имеют диаметр 3,5мм и длину 9,5мм). В некоторых случаях соединение профилей может производиться с помощью специального просекателя, который в качестве крепежа использует сам профиль.

Этот инструмент удобный, но для разовых работ приобретать его нет никакого смысла.

Утеплитель. Как правило, это минеральная вата, которой наполняется внутреннее пространство фальш-стены из гипсокартона. В принципе, можно обойтись и без него, но в этом случае говорить что-либо о звукоизоляции данных простенков не придется.

Это все, если, конечно, не считать материалов, которые понадобятся для последующей отделки гипсокартонных стен. Они могут быть достаточно разнообразными, поэтому их пока рассматривать не будем.

Как видите, устройство стен из гипсокартона отнюдь не отличается сложностью – простота, а главное дешевизна изготовления как раз и обусловила их широкое распространение.

Обшивка каркаса

Выбор бруса для обрешетки

Выбор гипсокартона для сооружения перегородок

На строительном рынке предлагается несколько видов гипсокартона. Это строительный лист обшит с двух сторон картонной бумагой, а внутри находится гипс. Для монтажа перегородки возможны такие виды:

1. Обычный ГКЛ – цена 176 р.
2. Влагостойкий лист – ГКЛВ – ценовая политика 290–315 р.
3. Огнеупорный – ГКЛО стоит 340 р.
4. Комбинированный – влагостойкий и огнеупорный – 340–360 р.

Картон выбирается в зависимости от того, в каком месте планируется перегородка. Если это перегородка в ванной комнате (с повышенной влажностью), тогда требуется ГКЛВ. Если перегородка планируется в кабинете производственного цеха – ГКЛО. Перегородки, выполненные из гипсокартона «кнауф», имеют более долгий срок жизни, чем из обычного ГКЛ.

Схема каркаса

Невозможно правильно построить перегородку без создания чертежа.

Он потребуется уже на этапе закупки материала. Да и рассчитать в уме все тонкости размещения профилей и крепления ГКЛ невозможно. Чертеж поможет рациональней использовать материал и избежать его нежелательных потерь.

Габариты будущей перегородки определяются следующим образом:

Чертеж переносится на бумагу, намечается расположение стоечных профилей и перегородок, а также дверной проем. При этом соблюдаются следующие правила:

Пространство над дверью дополнительно усиливается как минимум парой направляющих.На этом же этапе определяются места крепления всех дополнительных аксессуаров, например телевизора.

Данные области также усиливаются.Рассчитывается число необходимых горизонтальных перемычек. На них стыкуются ГКЛ, если перегородка больше их длины. Но даже когда лист целиком закрывает проем по высоте, пару горизонтальных профилей для придания жесткости рекомендуют закрепить.

И еще один важный момент. Если в перегородку будет устанавливаться раздвижная дверь, створки которой при открывании будут въезжать в гипсокартонную стенку, профили следует расположить в  2 ряда

Более простое решение. Делается стандартная стенка с проемом, а раздвижная дверь располагается снаружи, с одной стороны.

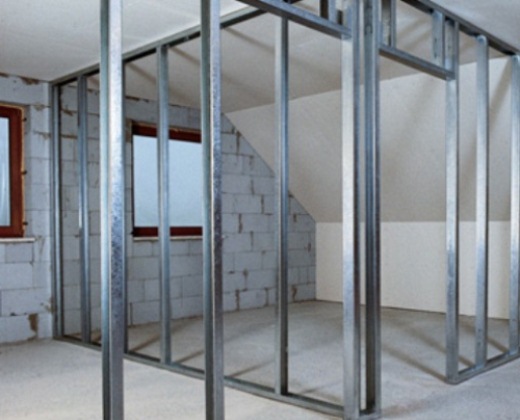

Каркас для перегородки с нишами, изображенной на следующем фото, имеет более сложную конструкцию.

По чертежу рассчитывают необходимое количество материала. После его закупки можно приступать к монтажу каркаса.

Пошаговая инструкция монтажа

Что такое дюбель-клин металлический

Этапы выполнения работ

Прежде чем приступить к сооружению перегородки из гипсокартона, следует позаботиться о наличии всех необходимых составляющих и инструментов:

1. Профили стоечные, направляющие, потолочные, а при создании некоторых элементов декора – арочные.
2. Крепежные элементы и детали.
3. Шуруповерт.
4. Ножницы по металлу.
5. Строительный уровень, отвес.

На фото показано, какие именно элементы нужно иметь под рукой, приступая к сборке каркаса для сооружения межкомнатной перегородки.

В первую очередь нужно выполнить точную разметку. Контур будущей перегородки рисуют на потолке, после чего из каждого угла опускают отвес и таким способом переносят все основные точки на поверхность пола. Соединив их, получают зеркальное изображение чертежа, сделанного на поверхности потолка.

По всему периметру крепят направляющие профили к потолку и полу, а в последнюю очередь осуществляют крепление профилей к стенам. Теперь нужно установить стоечные профили, для чего от серединки спинки элемента, прикрепленного к стене по потолку и полу, отмеряют 60 см. В этой точке должна быть середина спинки первого стоечного профиля (первой стойки).

Профиль устанавливают так, чтобы он плотно входил внутрь направляющего, закрепленного на полу, после чего его осторожно вводят внутрь направляющего профиля, установленного на потолке. После завершения работ по установке стоек можно приступать к сооружению перемычек

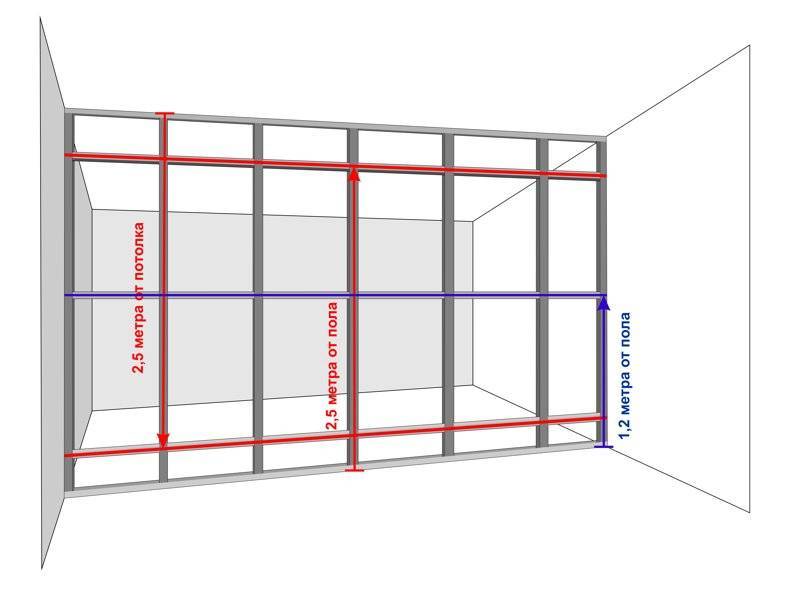

Первые поперечные детали устанавливают, отступив 40 см от пола, и все остальные перемычки должны быть расположены с таким же шагом. В результате проведенных работ должна получиться своего рода каркасная сетка, размеры ячеек которой оставляют 40х60 см

После завершения работ по установке стоек можно приступать к сооружению перемычек. Первые поперечные детали устанавливают, отступив 40 см от пола, и все остальные перемычки должны быть расположены с таким же шагом. В результате проведенных работ должна получиться своего рода каркасная сетка, размеры ячеек которой оставляют 40х60 см.

Внешний угол из гипсокартона

Чтобы сделать внешний угол стен из гипсокартона, надо действовать несколько иначе. Для этого вам не потребуется создавать отдельный соединительный каркас, поскольку профили снаружи так не прикрепятся. Обустройство наружных углов предполагает использование двух металлических или пластиковых перфорированных профилей, которые просто приставляются с обеих сторон стены (лучше выбирать металлические, поскольку они более прочные и долговечные).

Во время фиксации гипсокартона следите, чтобы он был с необрезанными краями. В противном случае вам понадобится снимать фаску на глубину ½ толщины листа. Для прикрепления стоечных профилей к периметральному используйте саморезы по металлу.

Когда вы прикрепите профиль, то площадь сцепления шпаклевки с гипсокартонной стеной будет увеличена, что создаст дополнительную гарантию прочности и долговечности отделки. Учитывайте, что во время фиксации листов к угловым каркасным профилям дистанция между саморезами должна сокращаться. Также будет нелишним позаботиться о дополнительной звукоизоляции стен, особенно если речь идет о ремонте в городской квартире. Сам по себе гипсокартон слабо защищает от шума, поэтому прокладывать звукоизоляционный материал следует между каркасом и листами до момента их закрепления.

Еще одна особенность конструкции внешних углов из гипсокартона состоит в том, что между листом и перекрытием возникает пустое пространство. Оно может простаивать без дела или принести пользу, спрятав в себе различные коммуникации и провода.

Важно: Фаску под 45° надо снимать в обязательном порядке. Это нужно для того, чтобы металлический уголок не выпирал и хорошо помещался в созданное углубление

Также при шпаклевании швов площадь сцепления раствора с поверхностью становится больше

Также при шпаклевании швов площадь сцепления раствора с поверхностью становится больше.

Как сделать внешний угол из гипсокартона своими руками:

Подготовьте необходимые материалы и инструменты : строительное правило, рулетку, уровень, саморезы, клей на гипсовой основе, перфорированный металлический профиль. Проверьте угловой профиль на прямизну по всей длине. Поскольку он сделан из гибкого материала, то мог погнуться при транспортировке. Если обнаружен малейший изгиб, выравнивать его не имеет смысла – лучше отложить этот материал для более грубых работ. Вымеряйте длину угла рулеткой. Угловой профиль должен быть короче длины угла на 2 — 5 мм. Приложите профиль к поверхности угла и сильно прижмите по всей длине строительным правилом, чтобы в промежутке не оставалось ни малейших просветов. Не отпуская правила, приложите уровень и проконтролируйте вертикальность уголка. В случае отклонения от нормы прижмите или отпустите его. Зафиксируйте уголок в строго перпендикулярном полу положении и прикрепите его саморезами к гипсокартонной стене. Только после того, как профиль надежно закреплен , можно убрать правило. Приготовьте гипсовый клей, разведя его до консистенции густой мастики. Наносите его шпателей на полочки углового профиля довольно толстым слоем

Важно, чтобы клей заполнил все пустоты между профилем и гипсокартонными листами. Выждите немного, чтобы клей начал схватываться, а затем выкрутите саморезы и промажьте оставленные ими отверстия. Удалите лишний клей шпателем, пока он не застыл, чтобы углы получились ровными и аккуратными

Удалите лишний клей шпателем, пока он не застыл, чтобы углы получились ровными и аккуратными

Для этого приставьте острие шпателя строго перпендикулярно углу и проведите одним движением сверху-вниз , «срезав» клей.

Когда высохнет клей, тщательно зашлифуйте поверхность. После этого можно приступать к грунтовке, шпаклеванию и декоративной отделке.

Способы крепления гипсокартона

Способ крепления гипсокартона при создании углов напрямую зависит от характера устройства этого угла. Так, если вы обшиваете каркас в один лист, то смежные элементы внешнего угла будут как бы накладываться друг на друга. По этой причине торцовая часть гипсокартона в углу должна быть срезана до самого гипса (надо полностью счистить картонную оболочку). Если этого не сделать, шпаклевать угол будет гораздо труднее.

При монтаже внутренних углов гипсокартон также рекомендуется очищать от картонного слоя. Если стыковка Т-образная, торцовые части срезают под углом 45 ° для более удобного шпаклевания .

Если же вы обшиваете каркас в два листа гипсокартона, то элементы непременно будут смещаться.

Монтаж перегородочных конструкций

Несмотря на простоту работу с гипсокартоном, монтаж каркаса и обшивка его листами имеет ряд особенностей и нюансов. Только соблюдая их можно получить качественную и долговечную конструкцию. Для этого следует внимательно ознакомиться с пошаговой инструкцией установки перегородки из гипсокартона.

Инструменты и расходные материалы

Для работы понадобится набор следующих инструментов и материалов.

1. Шуруповёрт или дрель с насадкой-отвёрткой.
2. Перфоратор.
3. Шлифмашинка с отрезным кругом или ножницы по металлу.
4. Острый нож.
5. Ножовка по гипсокартону.
6. Сетчатый рубанок.
7. Рулетка.
8. Карандаш.
9. Строительный или лазерный уровень.
10. Пассатижи.
11. Саморезы по металлу.
12. Пресс-шайбы (так называемые «клопы») для соединения профилей между собой.
13. Комплект каркасных профилей.
14. Листы ГКЛ.

Инструменты для монтажа гипса

Подготовительные работы

Перед тем как сделать перегородку из гипсокартона, следует произвести ряд подготовительных работ. Прежде всего, следует составить план-проект будущей стеновой конструкции. Затем, в соответствии с чертежами производится разметка внутреннего помещения.

На полу, стенах и потолке отмечаются линии, вдоль которых лягут направляющие профили, а также обозначается месторасположение дверного проёма. Для проецирования нижней разметки на потолок применяется строительный отвес или лазерный уровень с функцией вертикальной настройки.

Установка каркаса

Следующим шагом на несущие основания устанавливаются направляющие профили. Начинать монтаж следует с пола, прикрепляя профили плите перекрытий или черновому полу при помощи перфоратора и дюбель-гвоздей. Далее каркас устанавливается на стены помещения точно таким же образом, а после этого – на потолок.

Сверлить отверстия под дюбели нужно перфоратором прямо сквозь металлический профиль, приложенный к линии разметки. Шаг между соседними дюбелями не должен превышать 25 – 30 см. После этого направляющая убирается, а в полученное отверстие забивается пластиковый дюбель. Последним шагом совмещается отверстие в направляющей с забитым дюбелем, а металлоконструкция фиксируется при помощи самореза.

Монтаж каркаса

После установки направляющих можно приступать к оформлению дверного проёма. Это делается с помощью того же направляющего профиля, внутрь которого помещаются деревянные бруски: они будут служить несущей основой при установке дверных петель и навешивание дверного полотна.

Когда все работы с направляющими закончены, приступают к монтажу стоек. Они вставляются в направляющие и закрепляются при помощи пресс-шайб или заклёпок специальным просекателем. Шаг между отдельными стойками зависит от толщины используемого ГКЛ-листа, а также предполагаемой в процессе эксплуатации нагрузки. Вместе с тем, минимальное расстояние между стоечным профилем не должно превышать ½ ширины листа гипсокартона.

Обшивка каркаса

Обшивка каркаса листами гипса

Когда все работы по монтажу каркасных профилей закончены, можно приступать непосредственно к обшивке простенка листами ГКЛ. Гипс крепится с двух сторон каркасной конструкции, при этом должно соблюдаться шахматное расположение листов. Если высота потолка не значительна, и ГКЛ идут в один ряд, нужно следить, чтобы на один и тот же стоечный профиль не попадали стыки с двух сторон сразу.

При обшивке стен значительной высоты, приходится применять доборные элементы ГКЛ в виде отрезков. Располагаться эти отрезки также должны в шахматном порядке: если одна вставка расположена внизу, то соседняя должна находиться вверху.

Для крепежа используются саморезы, длина которых должна быть, как минимум в 3 раза больше толщины гипсокартона, чтобы 2/3 его длины находилось в каркасе. Толщина перегородок из гипсокартона зависит от конструкции перегородки. Если имеется необходимость создать звукоизоляционную защиту, листы ГКЛ с разных сторон крепятся к изолированным друг от друга стойкам.

Монтаж двухсторонней перегородки из гипса представлен на видео:

Используя данную инструкцию по монтажу перегородок из гипсокартона, каждый владелец квартиры или дома может самостоятельно зонировать пространство с минимальными затратами сил, времени и финансов. На видео показаны основные этапы создания межкомнатных перегородок из гипсокартонных листов

Монтаж каркаса для гипсокартонной перегородки

Итак, с тем, какие профиля нужны для сооружения гипсокартонной перегородки, мы разобрались. Теперь можно смело переходить к практической стороне вопроса.

Как самостоятельно возвести такой каркас? Нужно сказать, дело это довольно простое, но все же требует некоторых знаний.

Материал и инструменты

• Направляющие профили (ширина и количество профилей зависит от того, каких размеров вы собираетесь делать перегородку);
• Стоечные профили (ширина и количество профилей зависит от того, каких размеров вы собираетесь делать перегородку, а длина – от того, какой высоты потолок в помещении, где будет возводиться конструкция);
• Уплотнительная лента (по желанию);
• Дюбель-гвозди;
• Саморезы по металлу 25-35 мм;
• Саморезы с пресс-шайбой;
• Лазерный или водный уровень;
• Отвес;
• Рулетка;
• Молоток;
• Нож строительный;
• Шуруповерт;
• Перфоратор + бур;

Делаем разметку

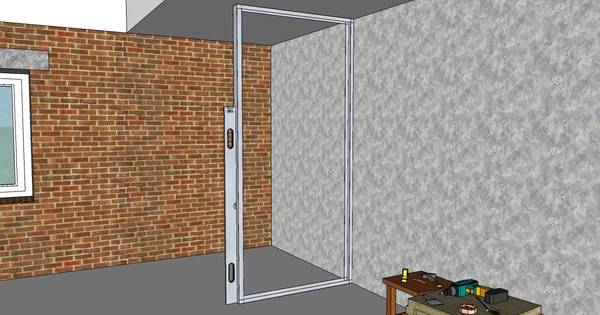

Как правило, сооружение любой конструкции начинается с разметки. Чтобы сделать разметку будущей перегородки необходимо при помощи трассировочного шнура наметить ось на полу, заранее определившись с месторасположением дверных проемов (если таковые подразумеваются).

Затем, при помощи отвеса и того же шнура, ось переносится на стены и потолок, с которыми будет соединена перегородка. После разметки переходим к монтажу каркаса.

Сооружаем каркас

В отличие от деревянного каркаса, монтировать металлический каркас гораздо удобнее (см.также статью о ). К тому же он отличается лучшей прочностью и долговечностью.

Ниже изложена пошаговая инструкция по его возведению:

1. Для улучшения примыкания с сопрягаемыми поверхностями, а также для улучшения звукоизоляционных свойств перегородки, с наружной стороны ПН оклеиваются уплотнительной лентой (это по желанию). При помощи дюбелей направляющие профиля крепятся по сделанной ранее разметке, шагом не более 1м и не менее 3-х дюбелей для любого отрезка профиля.

1. После закрепления ПН, устанавливается вертикальная основа каркаса будущей перегородки, в качестве которой используются стоечные профили. ПС необходимо сначала вставить в ПН, прикрепленный к полу, а затем – к потолку. Друг от друга стоечные профили располагаются на расстоянии 600 мм, открытой стороной в направлении выполняемого монтажа.

В этой статье нам предстоит разобраться, из какого профиля сделать перегородку из гипсокартона и как правильно собрать ее. Кроме того, мы ознакомимся с технологией шпаклевания гипсокартонных стен. Приступим.

Необходимые инструменты и материалы

При подборе необходимых материалов, кроме гипсокартона, следует разбираться в профилях:

• Направляющий профиль – ПН. Для монтажа каркаса перегородки следует выбрать размеры 50/40, 100/40, 75/40. Длина всех профилей одинаковая – 3 метра;
• Стоечный профиль – ПС. Он имеет по сторонам специальные замки – изгибы. В основном они применимы для прочности каркаса;
• Угловой профиль – ПУ. Он применим при монтаже наружных углов. У него защитная функция от повреждений;
• Арочный профиль — ПА. В основном применяется в производстве арок и других форм;
• Маячный профиль – ПМ. Выпускается в форме «Т». Имеет те же функции, что и направляющий.

А также потребуется:

• продольное соединение для профилей;
• дюбели, причем, если основой будет дерево, тогда нужны саморезы для дерева черного цвета;
• саморезы для гипсокартона;
• перфоратор;
• если нет перфоратора, то дрель;
• отвес, уровень;
• шуруповёрт или набор отвёрток;
• линейка для разрезания листа гипсокартона и разметки;
• угольник;
• ножницы для резки металла;
• электролобзик или строительный нож;
• набор шпателей;
• терка или наждачная бумага;
• молоток;
• рубанок для создания фаски;
• игольчатый валик для гипсокартона;
• метр или рулетка;
• армирующая лента;
• шпаклевка «Старт», «Финиш».

Ещё потребуются провода, гофра, выключатель и розетки. Не стоит забывать об окончательной декоративной отделке.

Пример отделки и дизайна перегородки из ГКЛ

Для неё обязательно нужна грунтовка, валик, щеточка, обои или краска, керамическая плитка.

Распространенные ошибки при монтаже

1. Закручивание саморезов слишком близко к краю листа материала. В таком случае гипсокартон крошиться. Для правильного монтажа саморез закручивают на расстоянии не менее 10-15 мм от края листа гипсокартона.
2. Глубина закручивания самореза. Если перестараться и закрутить саморез слишком глубоко, то создается опасность разрыва слоя картона. В результате листы гипсокартона будут прикручены не плотно, и каркас будет установлен недостаточно жестко. Плохой результат будет и в случае недостаточно глубокой погрузки самореза. На этапе шпаклевки шпатель будет цепляться за саморез. Оптимальным вариантом будет погружение самореза с расстоянием от верхней части листа до шляпки в 1 мм. Такой монтаж можно будет выполнить с помощью специальной насадки с ограничителем для шуруповерта.
3. Отсутствие шпаклевки. Есть основные причины, по которым шпаклевать гипсокартон точно нужно:

• Лист гипсокартона только кажется гладким, но при боковом освещении все неровности и погрешности покрытия становятся видны. Поэтому, если вы планируете вашу перегородку под покраску, нужно обязательно зашпаклевать гипсокартон. Иначе в разное время дня при различном освещении все неровности стены буду бросаться в глаза.
• Зашпаклевать гипсокартон необходимо и в случае, если вы планируете оклеить перегородку обоями. Это даст ровный цвет, который не отразиться на цвете тонких обоев, а также когда обои будут обдираться, убережет само полотно гипсокартона от повреждений и сохранить конструкцию.

Разделительная перегородка из гипсокартона

4. Правильная обработка кромки. По технологии угол фаски среза должен быть выполнен под углом 22, 5 градуса. При стыковке двух таких листов общий угол получится 45 градусов.
5. Резка гипсокартона. Материал достаточно мягкий, легко режется и его Для его резки часто используют специальные пилочки.
6. Несоблюдение отступов. Монтировать лист гипсокартона вплотную к полу — большая ошибка. Материал может набрать в себя влагу из стяжки и увеличиться в размерах. Правильней будет не просто оставить зазор, а проклеить специальную демпферную ленту, которая будет компенсировать расширение гипсокартона и снижать вибрации металлического профиля, тем самым улучшая звукоизоляцию.
7. Непрочный профиль. Тонкий профиль толщиной около 0, 3 мм очень легко деформируется. Для надежной перегородки лучше использовать профили не менее 0, 6 мм. Также, подбирая профиль, рекомендуем остановиться на рельефной поверхности, в которую проще будет вкручивать саморез.
8. Соединение профиля. Часто при соединении профиля используют саморезы с прессшайбами. На первый взгляд, они крепко держат соединяют профиль. Однако проблема в том, что шляпка самореза выпирает, и листы гипсокартона не плотно прилегают к поверхности каркаса. Правильный монтаж подразумевает использование просекателя.

Особенности конструкции каркаса для перегородки в 2 слоя ГКЛ

Нет никаких особенностей каркаса перегородки из двух слоев гипсокартона. Всё те же общие правила работы с металлическими каркасами гипсокартонных конструкций:

• Сторона профиля ПН, соприкасающегося при монтаже со стеной (полом) должна проклеиваться звукоизоляционной лентой типа Дихтунгсбанд (о звукоизоляционной ленте тут);
• В каркас перегородки обязательно укладывается слой звукоизолятора. Он доложен плотно занимать место между листами гипсократона;
• Головки шурупов утапливаются в листе ГКЛ на 2-3 мм;
• Швы между листами первого слоя не проклеиваются;
• Швы между листами второго слоя, проклеиваются малярной лентой и шпаклюются, лучше гипсовой шпаклевкой типа Фугенфугель. Как заделывать швы тут;
• Вся поверхность перегородки шпаклюется шпаклевкой по гиспокартону необходимое количество раз, чтобы достичь технологической ровности. Как шпаклевать гиспокартон тут.
