Монтаж перекрытий в каркасном доме своими руками по скандинавской технологии: виды пароизоляции

Нормативы и требования

СП 31-105

Конструкция их выбирается в процессе проектирования дома и находится в прямой зависимости от габаритов в плане и наибольшей нагрузки, которую создают основные его конструктивные элементы.

Допускается устраивать перекрытия на балках, ребрах либо соединять в одной и той же конструкции одновременно 2 модификации. Такая универсальная конструкция может обеспечивать пролет до 15 м. Балки данного варианта укладываются с большим ходом, и закрепляются перпендикулярно поставленным ребрам. Для соединения применяют стальные хомуты, строительные скобы и резьбовой крепеж.

Разрешается устанавливать пролет конструкции от 6 до 15 м. Имеются ограничения по сечению балок, например, для второго этажа, они должны иметь не менее 150 мм. При установке перекрытий застройщику нужно выполнить следующие нормы:

1. Минимальный промежуток от дымохода до соседней балки — 40 см, для обеспечения пожарной безопасности.
2. Древесина, используемая для монтажа перекрытий должна иметь влажность не выше 8-12%.
3. При установке цокольного перекрытия над неотапливаемым подвалом, к низу балок прибивают бруски 50*50 мм, на которые укладывают теплозащиту пола.
4. Межэтажные перекрытия могут быть без теплоизолятора, но для шумоизоляции необходимо уложить слой песка не менее 50 мм.
5. Все деревянные элементы конструкции обрабатываются антисептиками и противопожарными составами.
6. Перекрытия должны устойчиво переносить скачки температуры, особенно для цоколя и чердака и не впитывать комнатную влагу.

Для правильного выбора размеров, застройщик должен руководствоваться следующей таблицей.

Материалы для устройства перекрытий

В отличие от стеновых стоек для перекрытия используется иной материал. Балки перекрытия в каркасном доме должны иметь высоту не менее 220 мм при толщине 50 мм. Такой размер позволяет, не изменяя толщины теплоизолятора, устраивать полы из плитки в уровень с общим полом помещений.

В качестве настила могут использоваться: шпунтовая доска пола, фанера, плиты ОСБ. Толщина такого материала должна быть не менее 22 мм, чтобы исключить эффект «гуляния» и прогибы под нагрузкой.

Для цокольного, межэтажного и чердачного перекрытий применяются одинаковые балки. Отличие в материале перекрытий может быть только в настиле. Если чердачное помещение предусматривается нежилым, то для настила я применяю доски меньшей чем 22 см толщины. А одинаковая высота балок перекрытия позволяет выполнить качественно работы по тепло и звукоизоляции помещений.

В качестве пиломатериала я рекомендую выбирать хвойную древесину. Лучше, если это будет лиственница. Такой материал будет долговечен и надежен в эксплуатации.

Посмотрите, как я со своей бригадой возводим каркасные дома в подробных фоторепортажах

Мы не делаем секретов, показываем вам весь процесс строительства каркасного дома по шагам.

На какие материалы для потолков в каркасных строениях следует сделать упор

Учитывая специфику каркасных домов и технологию монтажа, можно говорить, что монтаж потолочной части непосредственно заключается с работами по оборудованию деревянного перекрытия. Как правило, подобные конструкции не требуют использования специальных грузоподъемных механизмов. Подготовленная бригада монтажников способна собрать каркасный дом под ключ, включая монтаж напольного покрытия и потолка.

Для изготовления перекрытия используются деревянный брус. Необходимые размеры балок, ширина пролета и допускаемое расстояние между балками приведены в таблице. Данные приводятся в метрах

Ширина пролета в метрах	Расстояние между балками в метрах	Сечение балок в мм.
2	1	120х60
2	0,6	100х70
3	1	160х110
3	0,6	140х90
4	1	200х120
4	0,6	160х120
5	1	220х160
5	0,6	180х140
6	1	250х180
6	0,6	220х140

В работу идут обрезные шпунтованные доски из хвойных пород, толщина которых доходит до 30мм. Стойки выполняются из бруса, сечение которого составляет 100х80 мм. Для монтажа используется крепежная оснастка – строительные скобы и гвозди, длина которых чуть больше толщины потолочной доски. Весь монтаж должен быть тщательно продуман и делаться строго в соответствии с проектом. В противном случае существует риск обрушения деревянного перекрытия при работе с потолком.

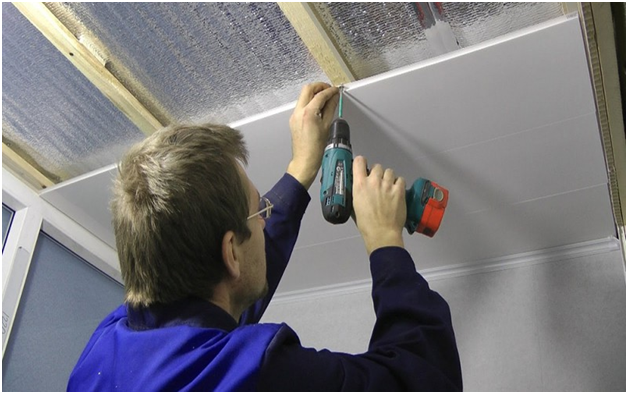

Для оформления потолочной части можно использовать современные строительные материалы. Технология обшивки потолка в каркасном доме доступна и не отличается сложностью. Наиболее распространенными являются следующие варианты отделки потолочной конструкции в каркасном строительстве:

• натяжные потолки могут быть сделаны из ткани или пленочного материала;
• гипсокартон, который позволяет быстро выровнять черновую основу и создавать многоуровневые конструкции;
• вагонка, плиты МДФ, с помощью которых делаются ;
• потолочные пластиковые панели, используемые для санузлов и подсобных, технических помещений;
• плиты ДВП.

Последний вариант является самый дешевый и доступный, так же как и работа с гипсокартоном. Экономический фактор в этом плане является одним из самых основных. Современные проекты каркасных загородных домов и дачных домиков рассчитаны на быструю сборку строения и его готовность к последующей эксплуатации. Стоимость такой постройки не соизмерима с расходами, которые могут возникнуть при монтаже потолков из дорогостоящей древесины.

Перекрытия каркасных зданий

Каркасные балки перекрытия должны обладать рядом свойств, перечислю основные, на которые стоит опираться при проектировании каркасного дома:

1. Запас прочности на прогиб – чтобы не получить батут вместо пола, да и банально не провалится в подпол.
2. Стойкость к биологическому воздействию – это касается нижнего перекрытия, оно находится близко к земле, и если случится так, что появится гниение, то слабая древесина быстро разрушится.
3. Теплоизоляционные свойства – от этого зависит на сколько теплым будет дом. Особенно это касается верхнего перекрытия, именно через него уходит большое количество тепла из дома.
4. Звукоизоляция – свойство характерное для межэтажного перекрытия. Полной звукоизоляции добиться очень сложно. Я этим пренебрег, и ограничусь только частичной, с закладкой звукоизолирующих плит, либо засыпкой каким-либо сыпучим материалом.
5. Простота возведения – тоже очень актуально, как правило каркасные дома при самостоятельной стройке возводят один два человека, поэтому технология должна быть по силам. Ниже расскажу, как делал перекрытия для своего дома, все руками, никаких кранов, подъемников и других приспособлений.

Рассчитать балки на прогиб поможет этот калькулятор, на нем я и считал свои перекрытия, получился двукратный запас по прочности. (калькулятор с этого сайта)

Для того чтобы начать расчеты, вам необходимо будет запастись данными о межосевом расстоянии между стенами, на которые будут опираться балки.

Материал для балок выбрал лиственницу, это очень прочное дерево, стойкое к различным воздействиям, его у нас в наличии большое количество, по стоимости дешевле сосны.

Конечно можно выделить и недостатки, это склонность к кручению и большой вес досок. Но они с легкостью нивелируются вышеописанными положительными качествами.

Звукоизоляция

В качестве звукоизоляции перекрытий применяют различные материалы, рассмотрим основные из них:

1. Минераловатные – к ним относятся все виды минеральных ват применяемых для звукоизоляции. Рекомендуется использовать более плотную, хотя звуковые волны неплохо глушатся и легкой стекловатой. От ударного шума все равно спасет только комплексный подход.
2. Сыпучие – различные засыпки, например, эковата, опилки, песок, керамзит и другие материалы, обладающие звукоизолирующими характеристиками.
3. Листовые материалы в виде виброизолирующих листов, специальных покрытий пола под чистовую отделку, пробковые покрытия. Они чаще применяются в комплексных способах звукоизоляции.
4. Комплексный подход к избавлению шумов состоит из комбинации различных решений, например использование различных по плотности и прочности слоев.

Пример планировки, требующей усиления перекрытия

Планировка первого этажа дома с выделенным бильярдным залом

Сначала перекрытие первого этажа каркасного дома планировалось выполнять с использованием клееных балок сечением 150Х250 мм. Но, когда проектировщик сделал детальный расчет всей конструкции, было принято решение использовать другой материал, т.к. клееный не смог бы выдержать нагрузку 400 кг/м2. Функцию опор стали выполнять конструкции, представленные на фото, расположенном ниже. Они обошлись заказчику дороже, чем обычные доски, но позволили сделать надежное перекрытие для помещения площадью 60 м2.

Для описываемого объекта были использованы такие конструкции, усиливающие перекрытие

Нюансы и тонкости

В домах каркасного типа, предназначенных для круглогодичного проживания, потолки существенно могут отличаться. Чердачное пространство является щитом из досок от пагубного воздействия осадков.

Это пространство возводят в первую очередь, оно обеспечивает строению наиболее оптимальные показатели прочности. Выполняют монтаж слоеного пирога, который создает надежную теплоизоляцию помещения. И только после укладки специальной минеральной ваты между балками. Также для этих целей используют пенополистерол.

Отделочные материалы

Теперь ключевая задача потолка основана на эстетической и дизайнерской составляющей. И здесь перед дизайнерами открываются бескрайние горизонты для реализации наиболее амбиционных дизайнерских проектов. Для проведения отделочных работ с потолком в каркасном доме применяют самые разные отделочные материалы, которые предоставлены на современном строительном рынке.

Причина в том, что деревянные строения могут дать усадку в 10% за год, в домах с каркасной аналогией, такие показатели исключены полностью. Этот факт обусловлен тем, что при изготовлении готовых конструкционных элементов для каркаса используются исключительно сушенная и предварительно обработанная порода дерева.

Для лучшего пароизоляционного эффекта необходимо укрыть слой минеральной ваты плёнкой. Теперь можно приступать к монтажу гипсокартонных листов или других аналогичных материалов. Если есть такое желание, то в межбалочном пространстве можно проложить электрическую проводку, кабели для подключения телевизора или другие коммуникации.

Если нет желания использовать в качестве отделочного материала гиспокартон, то можно прибегнуть к применению аналогичных материалов, таких как:

• вагонка;
• листы мдф;
• панели на основе полипропилена;
• доски шпунтованного типа, но с толщиной не более 3 мм.

Какие материалы лучше

Учитывая всю специфику и технологический процесс проведения монтажных работ потолка в каркасных домах, можно сделать вывод, что практически все работы будут сведены к обустройству деревянного перекрытия. Для проведения этого спектра работ отпадает какая-либо потребность в использовании подъемных механизмов и оборудования.

Если строительством дома и возведением потолочной части занимается команда профессионалов, то для этих работ у них имеется все необходимое оборудование, которое существенно сократит время строительства.

Для перекрытия используют доски шпунтованного типа на основе ели или сосны, но с толщиной не более 30 мм. Стойки изготавливают из бруса с сечением 100 на 80 мм. Также должна применяться и специальная крепежная оснастка: гвозди и скобы с длиной, немного превышающей толщину доски.

Все монтажные работы данного направления должны быть запланированы заблаговременно и соответствовать всей проектной документации строения. Если же пренебречь этим моментом, то существенно увеличивается вероятность обвала потолочной конструкции.

Для отделки потолка в каркасном доме можно выбирать и аналогичные современные строительные материалы. Технологический процесс обшивки потолочной части не вызывает каких-либо трудностей, поэтому обустроить потолок в каркасном доме своими руками не составит проблем. В качестве основного отделочного материала подойдут следующие варианты:

• тканевый или пленочный натяжной потолок;
• панели мдф или вагонка;
• пластиковые панели для оформления санузла и бытовых помещений;
• панели двп.

С помощью качественного гипсокартона можно провести быстро черновые работы по выравниванию.
Если выделенный строительный бюджет ограничен, то лучше использовать панели ДВП, так как это наиболее доступный и дешевый отделочный материал. При возведении каркасных домов экономическая составляющая находится в приоритете.

Большой акцент делают на качество и темпы строительства дома, а также на условия его дальнейшей непосредственной эксплуатации. Цена возведения потолка в каркасном доме существенно отличается от монтажа потолочных конструкций с использованием дорогих пород дерева.

Фундамент под каркасный дом

Для каркасных домов технология устройства фундаментных опор может быть различной. Если предусмотрены сваи или ленточный фундамент, углубление на полметра будет достаточно, чтобы принять нагрузку, распределить давление и передать его на грунт. Сваи могут быть бетонными, железобетонными, металлическими. В этом случае строительство отличается:

1. Быстротой реализации опорной несущей части.
2. Минимальным количеством земельных работ.
3. Возможностью тут же приступить к следующему этапу строительства каркасного дома.

Этого нельзя сказать, если предусматривается монолитная плита. Бетон набирает 100% на 28-е сутки после заливки. Нагружать конструкцию разрешается только через 7 дней. Поэтому продолжить работы можно будет не сразу. То же касается опор с ростверками. Плитный фундамент самый дорогостоящий. В этом случае технология строительства каркасного дома поэтапно выглядит следующим образом:

Разметка участка с привязкой к границам периметра земельного надела. Рытье котлована, вывоз грунта. Иногда приходится привлекать спецтехнику. Трамбовка, отсыпка щебнем, заливка подбетонки М100 с последующей гидроизоляцией. Монтаж армированного каркаса согласно чертежам из проектной документации. Заливка бетонной смеси

Важно, чтобы она укладывалась непрерывно и вибрировалась. Уход за бетоном в течение периода набора прочности, возведение стен и т.д

Железные сваи вкручивают непосредственно в грунт

Это можно сделать самостоятельно или при помощи специализированного оборудования. Если вместо стали используются ж/б конструкции, сначала бурят скважины, затем в шурф погружают сваю и «вдавливают» опору. Для этого привлекают компании, специализирующиеся на данном виде деятельности. А на работы придется затратить от двух до трех дней

Железные сваи вкручивают непосредственно в грунт. Это можно сделать самостоятельно или при помощи специализированного оборудования. Если вместо стали используются ж/б конструкции, сначала бурят скважины, затем в шурф погружают сваю и «вдавливают» опору. Для этого привлекают компании, специализирующиеся на данном виде деятельности. А на работы придется затратить от двух до трех дней.

Технология буронабивных свайных опор предполагает бурение скважины, стенки которых прокладывают рубероидом, скрученным в виде трубы. Чтобы деревянный каркасный дом стоял надежно, закладывают каркас из 3-4 прутов арматуры, перевязанных между собой. Затем в полость заливают бетонную смесь, марка которой должна быть не ниже М200 (В15). На оголовки, возвышающиеся на 40-50 см., укладывают железные, бетонные или деревянные балки, пропитанные влагоотталкивающим составом. На седьмые сутки, когда бетон наберет 60% прочности, переходят к следующему этапу.

Ростверком называется конструкция, связывающая сваи в единую систему, устойчивую к поперечным смещениям в результате эрозии грунта. Она может быть висячей, наземной, заглубленной. Последний вариант – это технология, идентичная ленточному мелкозаглубленному фундаменту. Решив построить каркасный дом своими руками, пошаговая инструкция включает необходимость установки опалубки и армокаркаса. Для этого дно траншеи глубиной 30-50 см засыпают щебнем и трамбуют. Армированный каркас должен быть перевязан с арматурой сваи.

Ленточный фундамент устраивается подобным образом, но без свайных конструкций. Достаточно вырыть канаву по периметру здания и под несущими конструктивами на глубину до полуметра. Далее отсыпается дренажный слой, устанавливается опалубка и гидроизоляция. Арматуру вяжут в соответствии с чертежами из проекта. Теперь приготавливают бетон не ниже класса В15 (М200) и заливают в опалубку, которая может быть съемной и несъемной

Важно, чтобы работы велись при температуре воздуха от +5 до +15 град. Цельсия

На седьмой день можно переходить к следующему этапу

На седьмой день можно переходить к следующему этапу.

Как сделать перекрытия в каркасном доме по скандинавской технологии: нужна ли пароизоляция +Фото и

Потолок и пол каркасного дома – это поверхности, которые ограничивают и ограждают его внутренний объём.

Их установка производится на перекрытиях, являющихся основной частью каркаса дома.

Поэтому значение перекрытий трудно переоценить.

Помимо этого, они замыкают на себе стены, образуя монолитную пространственную конструкцию дома. Перекрытия в каркасном доме дают жёсткость потолку и полу, а также — теплоизоляцию всего дома.

Устройство перекрытия каркасного дома

Строение перекрытий и применяемые для них материалы зависят от места в доме и их назначения.

В настоящее время можно разделить перекрытия в каркасном доме на три типа

1. чердачные,
2. межэтажные,
3. половые.

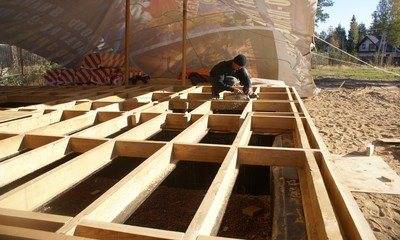

Перекрытия пола в каркасном доме обеспечивают прочность и жёсткость напольного покрытия. Чердачные перекрытия каркасного дома поддерживают потолочную отделку и утеплительный слой.

Межэтажные перекрытия выполняют функцию как половых, так и чердачных, являясь полом верхнего этажа и потолком нижнего.

Самая большая нагрузка на конструкцию – это вертикальная. Из-за этого основа перекрытия будет рассчитываться исходя из уменьшения вертикальных прогибов.

Пирог перекрытия каркасного дома

Перекрытия в каркасном доме любого типа обладают сходным строением. На подшивку или накат укладывают толь, пергамин или полиэтиленовую плёнку. Поверхность застилают изолирующим материалом.

Можно воспользоваться сыпучими утеплителями, например, керамзитом, печным шлаком, перлитом и т. д. Также настилают рулонные утеплители, такие как пенопласт и стекловата.

Обратите внимание, что утепляют только половые и потолочные перекрытия каркасного дома, а межкомнатные перекрытия шумоизолируются акустической ватой. Утепление перекрытия каркасного дома можно высчитать по таблицам, в зависимости от типа утеплителя и средней температуры воздуха

Утепление перекрытия каркасного дома можно высчитать по таблицам, в зависимости от типа утеплителя и средней температуры воздуха.

После того, как вы засыпали утеплитель, пролейте сверху чердачное перекрытие песчано-цементным раствором. Данная мера замедлит разрушение утеплительного слоя и увеличит срок его службы.

Условия использования перекрытий

Для обеспечения функционирования перекрытий каркасного дома, нужно создать им хорошие условия для поддержания прочностных показателей в течение всего срока службы. Одним из важных факторов, оказывающих негативное действие на деревянные конструкции, является сырость и влага.

Перекрытия в каркасном доме в большинстве случаев препятствует свободной циркуляции воздуха. При перепадах температуры на деревянных элементах перекрытия образуется конденсат.

При отсутствии циркуляции воздуха дерево долго остаётся сырым и мокрым, что чревато негативными последствиями, в том числе образованием плесени.

Во-первых, древесина быстро впитает влагу и разбухнет, изменяя свои первоначальные размеры. А это увеличит напряжение в конструкции.

В будущем это может привести к потере прочности соединений деталей и элементов перекрытия, что сделает их использование невозможным.

Во-вторых, влажность — отличная среда для роста грибков и плесени. Сырость может разрушить деревянные перекрытия каркасного дома за несколько лет.

Проблема влажности и сырости в основном касается перекрытий пола, и в меньшей степени потолочных перекрытий. Для межкомнатных перекрытий влажность не страшна.

Перекрытия в ванной, кухне и в туалете необходимо дополнять гидроизоляционным слоем. И лучше отказаться от нижней подшивки. Так как это улучшит воздухообмен и позволит контролировать состояние деталей и элементов перекрытия.

В каркасном доме установить перекрытие не сложно. Главное – выполнить всё правильно, без нарушения технических норм. И тогда вам не придется вспоминать о них, пока живёте в своем доме.

Расчет нагрузок

В домах каркасной конструкции на перекрытия создается нагрузка от массы самой постройки и дополнительные нагрузки переменного типа, создаваемые в период эксплуатации здания.

Масса 1 м2 чердачных перекрытий немного больше из-за дополнительных материалов и находится в пределах 300 кг/м2.

Нагрузка переменного типа на половые и чердачные основания существенно ниже, максимальное значение до 100 кг/м2. Аналогичный показатель для межэтажных конструкций в 2 раза больше – до 200 кг/м2.

Чтобы вычислить полную нагрузку, создаваемую на перекрытие, необходимо сложить постоянное и переменное значение. При этом обязательно учитывается длина балки, предварительно просчитывается площадь ее сечения. На основании полученных расчетных данных вычисляется шаг монтажа этих элементов конструкции (он может составлять 50-100 см).

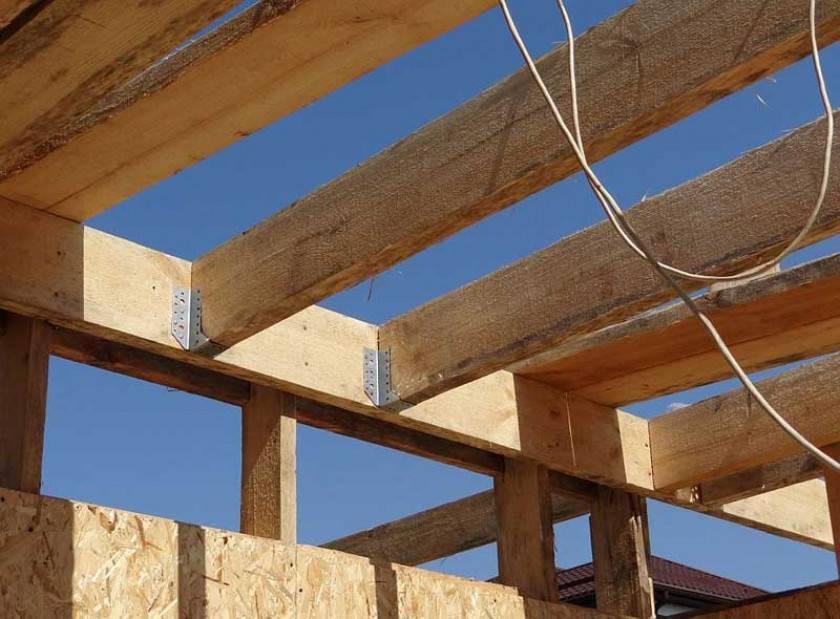

Чердачные балки фиксируются к обвязке каркаса здания стальными уголками или врезаются непосредственно в брус. Их монтаж осуществляется над вертикальными опорными стойками.

Выбор оптимального утеплителя

Минераловатные теплоизоляторы – наиболее приемлемый вариант утепления каркасного дома. Материалы изготавливают из разного сырья, определяющего базовые характеристики и сферу применения. К общим достоинствам всех типов минваты можно отнести: небольшой вес, пожарную безопасность, стойкость к вредителям и необходимую паропроницаемость.

Основной минус волокнистых изоляторов – гигроскопичность. Для сохранения свойств утеплителя минеральная вата нуждается в качественной паро- и гидроизоляции.

Базальтовая вата – экологичность и огнеупорность

Основным компонентом утеплителя являются горные породы вулканического происхождения: базалит, диарит и базальт. Каменная вата – абсолютно негорючий материал, способный выдерживать температуру в 1000 °С. Теплоизолятор сохраняет физические свойства в течение 40-50 лет. Главные преимущества минваты на основе базальта:

• низкая теплопроводность – 0,36-0,42 Вт/м*С;
• прочность к механическим воздействиям;
• хорошие шумоизоляционные характеристики;
• стойкость к температурным колебаниям.

В состав утеплителя включены гидрофобные добавки, обеспечивающие быстрый отвод влаги. Базальтовый теплоизолятор производится в плитах, плотность материала – 35-50кг/куб. м. Недостаток каменной ваты в сравнении с аналогами из стекловолокна – меньшая эластичность и подверженность грызунам.

Стекловата – упругость и влагостойкость

Базовые составляющие теплоизолятора – стеклянный бой и песок. Добавка связующих компонентов позволяет формировать из тончайших стекловолокон рулоны. Ориентировочные размеры матов: толщина – 100 мм, ширина – 1200 мм, длина – 10 м.

Не менее важно рассчитать, какой плотности утеплитель надо применять. Для теплоизоляции каркасных построек этот параметр стекловаты должен составлять не менее 15-20 кг/куб. м

м.

Особенности стекловаты:

• высокая упругость – материал легко принимает и быстро восстанавливает заданную форму, что очень удобно при монтаже;
• устойчивость к вибрациям;
• неподверженность к образованию плесени и непривлекательность для грызунов.

Как и каменная вата, стекловолокно огнеупорно. Однако в сравнении с предыдущим утеплителем, стекловата проигрывает по нескольким пунктам:

1. Небезопасность материала – монтаж выполняется в респираторе и защитной одежде. Волокна очень хрупки и при резке выделяется много «стеклянной» пыли.
2. Усадка теплоизолятора – со временем повышается риск образования мостиков холода.

Эковата – универсальность применения

Новое слово в сегменте теплоизоляционных материалов – эковата. Материал на 80% состоит из бумаги вторичной переработки. Добавочные компоненты: борная кислота и тетраборат натрия. Второстепенные ингредиенты обеспечивают защиту от воздействия микроорганизмов и снижают уровень горючести.

Полезное: Правильный монтаж пола в каркасном доме

Отличительные особенности эковаты:

1. Эковата – сыпучий утеплитель, а потому технология ее нанесения кардинально отличается от работы с листовой минватой. Для создания теплоизоляционного слоя требуется спецоборудование – пневматическое надувное устройство.
2. При некачественном утеплении стен каркасного дома существует риск усадки эковаты, что чревато образованием неутепленных зон.
3. Материал не рекомендуется применять вблизи открытых источников огня, каминных труб и дымоходов. Требуется защитная прослойка из базальтовых фольгированных огнеупорных матов или ограждение из асбестоцементных плит.

Основные достоинства эковаты: экологичность, возможность утепления труднодоступных мест и высокие звукоизоляционные качества.

«Теплое дерево» – альтернатива минеральной вате

Эту группу представляют маты и плиты из древесноволокнистых материалов. Технико-эксплуатационные характеристики утеплителя на достаточно высоком уровне:

• хорошая теплоизоляция – теплопроводность сравнима с показателем минваты;
• сохранение структуры даже при намокании – свойства утеплителя не меняются при впитывании влаги в объеме 20% от собственного веса;
• высокая прочность и отличная звукоизоляция – защита от ударных и «воздушных» шумов;
• достаточная плотность и упругость – утеплитель крепится между стойками каркаса без дополнительных фиксаторов;
• экологичность материала и безопасность проведения монтажных работ.

Древесноволокнистый утеплитель «дышит» и способствует поддержанию комфортного микроклимата в доме. К минусам теплоизолятора можно отнести: дороговизну и способность к возгоранию.

Виды чердачных перекрытий

Для устройства перекрытия холодного чердака используют материалы, отличающиеся по весу, долговечности, стоимости и несущей способности.

Различают несколько видов перекрытий в зависимости от того, из чего они сделаны:

1. Деревянные элементы. Для их изготовления можно задействовать балки, имеющие сечение 150х150 или 200х200 миллиметров. Достоинство этого варианта заключается в том, что дерево является достаточно прочным и одновременно относительно легким материалом, поэтому деревянные элементы не оказывают дополнительную нагрузку на фундамент дома. Кроме этого их большим преимуществом можно назвать небольшую цену и доступность. Но такое чердачное перекрытие используют, когда размер постройки не превышает 6 -10 метров, поскольку это максимальная длина пиломатериалов.
2. Металлическая продукция. Двутавры из металла отличаются прочностью, способностью выдерживать большой вес без деформации. Но они весят прилично, поэтому в деревянных домах их используют крайне редко, а вот для кирпичных и газобетонных зданий они являются оптимальным вариантом.
3. Железобетонные изделия. Формованные балки перекрытий, произведенные из армированного сверхпрочного бетона, задействуют для многоэтажных домов, поскольку они отличаются большим весом и такой же длиной.

Из всех вышеперечисленных видов перекрытий в частном малоэтажном домостроении в большинстве случаев отдают предпочтение деревянным балкам. У них оптимальное соотношение между ценой и качеством. При грамотно выполненных расчетах и соблюдении технологии ремонт перекрытию в ближайшие годы не потребуется. Также необходима вентиляция на чердаке частного дома, для обустройства которой понадобятся дополнительные знания.

Почему в деревянном перекрытии первого этажа образуется влага

Выше мы показали «страшилки». Пора узнать, из-за чего появилась влага в деревянном перекрытии и стали гнить балки.

В доме из видео, большое количество строительных ошибок. Само строение тоже необычное. Сначала владелец построил туалет. Затем поставил рядом гараж-ракушку. Потом прилепил ещё два контейнера. Пристроил комнату, а сверху возвёл мансарду и накрыл всё общей крышей. В качестве фундамента – бетонные столбики. Они просели. Дом перекосило. Хозяин решил его отремонтировать. При подъёме и передвижке дома мы увидели, что в перекрытии первого этажа скопилась вода, которая сконденсировалась из водяного пара идущего изнутри дома наружу. И это ещё не всё.

Перечислим основные ошибки:

1. Главный «косяк» строителей – снизу пола натянута паронепроницаемая плёнка.
2. Высота пола над сырым и холодным грунтом всего 5 см.
3. Из-за пароизоляционной плёнки весь конденсат стёк и скопился под полом. Также конденсат стекал с металлических стен встроенных в дом контейнеров.
4. Утеплитель смонтирован выше пароизоляции. Образовались «карманы», где скопилась вода, которая полилась после того, как разрезали плёнку.

Теперь объясним физику процесса появления конденсата в перекрытии при неправильной пароизоляции. В воздухе тёплого помещения содержится водяной пар. Водяной пар, из-за разности давлений, стремится попасть из теплой зоны в холодную, т.е. идёт из комнаты на улицу. В нашем примере — под пол, где в мае ещё был лёд. Влагонасыщенный воздух прошел через паропроницаемую мембрану, которую строители смонтировали над утеплением. Попал в теплоизоляцию. Не смог выйти наружу, т.к. «упёрся» в пароизоляцию. Водяной пар сконденсировался и, на плёнке, образовалась вода.

В этом перекрытии плёнки перепутали местами. Со стороны помещения, под половым покрытием, должна была стоять пароизоляционная пленка. Она защищает перекрытие от попадания пара изнутри дома. Под перекрытием, со стороны улицы, должна стоять паропроницаемая мембрана. Она не мешает водяному пару выйти из конструкции.

Инструкция монтажа по шагам

Для каждого из 3-х видов перекрытий такого дома существуют определенные различия, вызванные условиями эксплуатации каждой из них, а также их размерами. Так толщина основных пиломатериалов напрямую зависит от длины пролета. При монтаже этих конструкций придерживаются некоторых общих правил. Прежде всего монтаж должен выполняться строго по проекту с использованием материалов, по качеству, сортаменту и размерным параметрам определенными в его спецификациях.

Цокольное

Вначале застройщик должен по периметру строение установить обвязочные балки, к ним в дальнейшем будут крепиться балки перекрытия. С проектной схемы перекрытий берут нужные размеры и проводят разметку мест крепления балок.

Основные этапы установки перекрытия 1-го этажа:

1. Устанавливают опорные башмаки по схеме, куда будут ставиться балки.
2. В нижней части их прикрепляется черепной брусок для монтажа досок подшивки.
3. Вставляют балки в фиксированные башмаки и закрепляют их гвоздями по узлам крепления.
4. Балки устанавливают так, чтобы черепной брусок находился внизу.
5. Монтируются доски подшивки, с опорой на него.
6. Сверху подшивки укладывают пленочный мембранный гидробарьер.
7. Устанавливают плиты теплоизолятора между балками довольно плотно, чтобы не было щелей, но и без замятия, и чтобы утеплитель не выступал за верх балки.
8. Поверхность плит накрывают плотно паробарьером с нахлестом на местах соединений не менее 100 мм, закрепляя пленку на балках степлером.
9. Устанавливается контррейка 20 мм, для создания вентиляционного зазора и возможности естественного удаления накапливающейся влаги.
10. Поверх контррейки помещают настил из разного листового напольного материала с толщиной не менее 22 мм, чтобы не создавались прогибы и не возникала вибрация пола.
11. Завершается установка цокольного «пирога» финишным покрытием.

Возведение чернового пола в таком доме на винтовых сваях затруднено из-за того, что сама конструкция размещена на относительно незначительной дистанции от уровня земли. Если монтажно-сборочные работы будут проведены неправильно, то дом будет холодным и его можно использовать только для сезонного проживания, так как на первом этаже «поселятся сквозняки» при любой погоде.

Межэтажное

Такие перекрытия имеют преимущества по температурной составляющей, поскольку не подвержены губительным скачкам, кроме того они выполняют одновременно две функции потолка и пола.При выборе утеплителя упор делается на звукозащитные характеристики, то есть такой защитный материал должен прежде всего иметь акустическую модификацию.

Для этих перегородок чаще используют LVL балки. Они опираются на все несущие стенки, их фиксируют временными укосинами. После монтажа LVL балок ставят лаги перекрытия из доски. Гвоздями LVL балки укрепляют с досками, по внешнему периметру и к верху обвязки несущих стеновых конструкций. При производстве длинных прогонов, доски соединяют накладками 80 см.

Монтаж междуэтажного перекрытия осуществляется в такой очередности:

1. К обвязке и балкам устанавливаются лаги с интервалом 500мм или по размеру плит теплозащитного материала.
2. Низ каркаса закрывают парозащитной мембранной.
3. Прибивают листовой стройматериала, который послужит основой для теплозащиты и станет основанием для отделочных работ по потолку.
4. В каркас укладывают плиты акустического теплоизолятора не менее 100 мм, плотно без щелей.
5. Сверху теплоизолятора степлером фиксируют пароизоляционную пленку.
6. Защитные слои закрывают досками либо плитами в качестве чернового пола 2-го этажа.
7. Выполняется чистовая отделка потолка и пола.

Чердачное

Данный тип перекрытия считается основой под кровельную систему. Для верхней комнаты она является потолком, для чердачного помещения – полом. К нему предъявляют особенные требования по прочностным характеристикам, теплостойкости, гидро- и шумозащиты.

Чердачное перекрытие, как правило, имеет такую конструкцию:

• накат либо дощатые щиты;
• мембранная парозащита;
• вентиляционный зазор;
• теплозащитные плиты;
• вспомогательная пароизоляция;
• напольное покрытие.

Утепление пола

В теплых регионах, где температура не опускается ниже нулевой отметки, утепление выполнять не обязательно. В средней полосе неутепленный пол повлечет за собой большие потери на отопление дома, поэтому необходимо предусмотреть укладку теплоизоляции.

Оптимальным материалом для этого является минеральная вата – она негорючая, обладает крайне низкой теплопроводностью, не повреждается грызунами и удобна в укладке благодаря пластичности на сжатие. Единственным недостатком этого материала является склонность к намоканию и потеря при этом теплоизоляционной способности. Поэтому слой утеплителя обязательно должен быть защищен парогидроизоляционной и ветрозащитной пленкой. Можно использовать Изоспан.

Если выбран утеплитель с недостаточной плотностью, под лаги необходимо подшить черновой пол из необрезной доски, обработанной биозащитой.

1. Пароизоляционную пленку укладывают поперек лаг так, чтобы она провисала и позволяла уложить между ними плиты утеплителя. Стыки полос проклеивают скотчем, крепят пленку степлером.
2. Плиты утеплителя кладут между лагами, стараясь не оставлять зазоров. Если укладка утеплителя ведется в два слоя, необходимо второй слой сместить на половину плиты, чтобы перекрыть стык первого.
3. Поверх утеплителя кладут гидроизоляционную пленку, которая поможет избежать намокания при протечках жидкости внутри дома. Пленку крепят скобами.

Утепление пола минеральной ватой
