Как сделать планку торцевую для металлочерепицы и профнастила – Особенности монтажа: Установка

Карнизная планка для металлочерепицы

Для изготовления этого изделия используют тот же металл и ту же технологию, что и при производстве металлочерепицы. На оцинкованную сталь толщиной 0,5 мм наносится слой полимерного материала (пластизола или полиэстера). Стандартная длина планки составляет 0,5-0,6 м, ширина 20 см. Деталь выполнена в форме уголка.

ВАЖНО!
Перед тем как приступать к закреплению карнизной планки, следует установить лобовую доску, которая крепится оцинкованными гвоздями к стропильным ногам. Лобовая доска должна быть максимально ровной, что значительно упростит монтажные работы.

Монтаж карнизной планки металлочерепицы:

1. Карниз подшивают шпунтованной доской или профнастилом.
2. К стене строения крепится опорный брус, который будет выполнять функцию вспомогательной опоры для подшивки свеса карниза.
3. К обрешетке крепят держатели для желобов.
4. После этого устанавливают карнизную планку, которую располагают поверх кронштейнов. Ее крепят саморезами к обрешетке. Расстояние между крепежами должно быть не менее 0,3-0,35 м.

карнизная планка для металлочерепицы: фото

Карнизные планки необходимо монтировать с нахлестом не более 10 см.

Видео-инструкция

Конструкция крыши состоит из элементов, которые, на первый взгляд, не несут существенной функциональной нагрузки.

Кажется, что их монтажу не стоит уделять особого внимания. Но это не так.

Для кровли жилого помещения ветровую планку требуется устанавливать независимо от того, чем покрыта крыша.

Для нежилых помещений (гаражей, складов) с металлической стропильной системой установка ветровой планки не обязательна.

Материал, из которого изготавливаются торцевые элементы, может быть разным:

• стальные листы.
  Их изготавливают толщиной от 0,4 до 0,5 мм. Подходят для крыш из профнастила, металлочерепицы (чаще с базальтовым вкраплением), битумных покрытий. Стальные элементы могут иметь различное покрытие: полиэстер, пластизол, полимерное, лакокрасочное, цвет которого можно подобрать в соответствии с кровельным материалом. Имеют широкое распространение;
• планки их поливинилхлорида.
  Используются крайне редко, так как материал подвержен разрушению от перепада температур. Толщина элемента из ПВХ может быть от 0,4 до 1 мм. Широкий диапазон цветов;
• алюминиевые листы.
  Могут быть толщиной от 1 до 2 мм. Аналогично со стальными листами могут иметь различное покрытие;
• деревянная защита.
  Изготавливается чаще всего самостоятельно из доски, может иметь узорчатую резьбу. Такие компоненты используются в частных домах и являются красивым декоративным дополнением к крыше.

При выборе планки следует учитывать высоту волны и ширину торца
, чтобы планка могла полностью перекрывать незащищенный торец крыши.

Кроме того, торцевые листы могут быть из акрила, ОСБ, МДФ, искусственного камня. Конструктивные части кровли из этих материалов изготавливаются индивидуально для частного проекта и не имеют масштаба промышленного производства.

Нахлест ветрового элемента

Ветровая планка: размеры

Размеры ветровых планок стандартные по длине – два метра, и различные по ширине. Есть производители, которые выполняют индивидуальные заказы на торцевые листы: изготавливают их длиной до 2,5 метров. Ширина зависит от того, каким материалом покрыта конструкция кровли.

Стандарт – 90х150 мм и 40х60 мм. Широкую планку используют для монтажа на скатных конструкциях, узкую – на плоской системе.

Виды планок примыкания

Если планируется использовать в процессе обустройства кровли планки примыкания для металлочерепицы, то необходимо брать во внимание тот факт, что на рынке товаров и услуг в продаже можно найти широкий ассортиментный ряд готовой продукции. Таким образом, для труб должны быть обязательно использованы планки примыкания круглой формы

Как показывает практика, данные виды декоративных элементов активно используют для прямоугольных поверхностей, например, для печных труб, систем вентиляции. Крепление осуществляется со всех сторон и по форме напоминает треугольник.

В зависимости от того, какую технику монтажа планируется использовать, планки примыкания для металлочерепицы могут быть следующих видов:

• верхняя;
• нижняя.

Верхний крепежный элемент монтируется в стыке, который находится сверху кровельного материала, при этом под него необходимо заводить нижний элемент. Многие строители склонны предполагать, что верхней планкой называется тот элемент, который расположен на самой высокой стороне трубы и монтируется под кровельный материал, в то время как нижний крепежный элемент должен находиться под трубой и сверху металлочерепицы.

Если планируется использовать при обустройстве кровли жилого помещения металлочерепицу, то примыкающие планки обязательно должны быть выполнены из такого же материала и иметь такой же оттенок.

Совет! При использовании битумной черепицы оптимальнее всего использовать планки в виде полос. При необходимости можно посмотреть, как именно выглядят планки примыкания для металлочерепицы на фото.

Верхняя планка примыкания для металлочерепицы

В том случае, когда планируется использовать верхнюю планку примыкания металлочерепицы, работы по монтажу рекомендуется осуществлять по следующему алгоритму:

1. В местах излома, где осуществляется стыковка кровли с трубой, необходимо установить обрешетку, при этом необходимо следить за тем, чтобы шаг был довольно частым.
2. Листы, используемые для накрытия изломов, необходимо выдвинуть вперед таким образом, чтобы они закрыли собой место стыка. Между металлочерепицей и соединительным элементом рекомендуется установить уплотнитель.
3. Места примыкания должны быть зафиксированы при помощи саморезов. Высота вертикальной планки при этом должна быть максимум 50 см.

После завершения работ потребуется обработать края мастикой либо герметиком на основе силикона.

Нижняя планка примыкания для металлочерепицы

Нижняя пристенная планка для металлочерепицы должна быть также смонтирована во время обустройства крыши жилого помещения. В процессе осуществления кровельных работ потребуется тщательно следить за тем, чтобы нижняя планка примыкания для металлочерепицы была заведена под кровельный материал. Крепление данных элементов, как показывает практика, происходит непосредственно к доскам, из которых выполнена обрешетка.

Декоративная

Декоративная планка примыкания к стене для металлочерепицы представляет собой декоративный фартук, который в процессе выполнения монтажных работ обязательно должен быть установлен на верхней части нижнего элемента примыкания. Благодаря присутствию данного элемента на кровле, выполненной из металлочерепицы, имеется возможность получить довольно аккуратный внешний вид имеющихся стыков.

Виды планок

При монтаже кровли из металлопрофиля используется несколько видов планок:

• карнизная — крепится к стартовой доске обрешетки. Эта часть кровельной системы защищает деревянные элементы от намокания при ливнях, таянии снегов, обледенения. Также карнизная планка способствует отводу воды, направляя ее в желоб;
• коньковая треугольная — закрывает стыки обоих скатов на горизонтальном коньке и на наклонных ребрах. Не дает влаге, грязи, листве, попасть в подкоровельное пространство. Защищает края покрытия от подрыва порывами ветра. Этот элемент часто используется на кровли, где наклон ската более 30°, на четырехскатных кровлях;
• конек плоский — напоминает треугольную модель, и устанавливается на кровельных конструкциях с углом наклона менее 30°. Также этот элемент применяется на ломанных скатах и постройках с незначительным уклоном;
• ендова — бывает внутренней и внешней. Внешняя планка отводит воду с внутреннего стыка ската, устанавливается под кровельное покрытие, защищая помещение под кровлей от затопления. Ендова декоративная планка устанавливается на внутренний наклонный стык ската и скрывает косой срез металлической черепицы, защищает от мусора и грязи;
• снегозадержатели — задерживают снег, устраняя вероятность лавинообразного схода покрова;
• примыкания — накладывается на области примыкания к стене или дымоходу;
• капельник — защищает торцевую часть обрешетки от намокания и направляет воду в водосток;
• торцевая — это еще один доборный элемент, который устанавливается на торцы скатов, из-за чего и получил такое название. Данная планка бывает прямой и с углом. На второй имеется дополнительное ребро жесткости, которое одновременно является дополнительным декоративным элементом.

Набор фасонных элементов профнастила, которые необходимы при монтаже металлочерепичной кровли

Изготовляются планки на специальном металлопрокатном оборудовании. На лист воздействуют высокими температурами, а также механическим способом, пропуская через роликовый узел.

Предназначение торцевой планки

Одно из основных предназначений элемента — улучшение эстетики конструкции. Так удается скрыть неаккуратные срезы.

Торцовая планка выполняет и другие функции, облегчающие эксплуатацию кровельной системы и продлевающие срок ее службы:

• предохраняет фронтонный и кровельный свес от намокания. Кровлю защищает сама металлочерепица. Однако талая вода и дождевые капли иногда попадает снизу на стропила. При постоянном затекании не спасают даже самые сильные пропитки;
• в регионах, где часто дует сильный ветер, кровельный материал часто срывает ветром. Незащищенные края листового покрытия деформируются, ломаются. Иногда вследствие сложных погодных условий металлочерепица отрывается целыми панелями. Ветровая планка уменьшает этот вред.

Торцевая планка не допускает деформации кровельного материала и отрыва панелей даже при шквальном ветра

Это интересно: Стеклоизол для кровли: изучаем детально

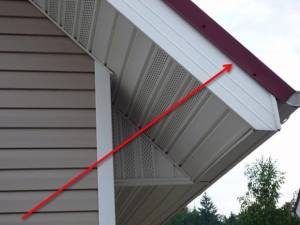

Как профнастилом обшить карниз здания

К обшивке карнизов приступают после окончания монтажа кровельного покрытия. Одновременно с подшивкой свесов крыши устанавливаются желоба водосточной системы.

На первом этапе строго по одной линии обрезают концы стропильных ног или кобылок. При этом торцы их должны быть параллельны поверхности стены. Когда подшивка свеса выполняется в виде короба, необходимо до монтажа каркаса утеплить верхнюю часть стены. После этого, на торцы стропил или кобылок прибивают лобовую доску, на которую, впоследствии, крепится карнизная планка, а затем устанавливаются кронштейны водостоков.

На следующем этапе на стену здания устанавливаются деревянные бруски, к которым крепится одна из сторон подшивочной доски. Снизу на подшивочную доску монтируется обрешетка для крепления профнастила — и каркас короба для обшивки свеса кровли готов.

Подшивка потолка профлистом под дерево на крытой терассе жилого здания

Иногда часть кровельного покрытия используется как навес над террасой или балконом здания. Тогда в этом месте одновременно с карнизом выполняется и подшивка потолка профлистом.

К готовому каркасу крепят профнастил подшивки. Для того чтобы не препятствовать доступу воздуха, необходимого для вентиляции кровли, в карнизном коробе между профнастилом и стеной оставляют зазор. Величина его должна быть равна высоте волны профнастила. Вместо зазора, вдоль стены в подшивке из профлиста можно установить вентиляционные решетки.

Рекомендуемые статьи

• Кроем крышу профнастилом своими руками Как крыть крышу профнастилом? Нужно ли для этого нанимать профессиональных строителей или можно обойтись своими силами? Как правильно накрыть крышу профнастилом своими руками? Читайте статью.
• Как класть профнастил на крышу? Пошаговая инструкция по укладке профнастила на крышу: от гидроизоляции до конька и стоимости. Советы по порядку укладки профлиста на кровлю, по установке карнизных планок и креплению листов к обрешетке.
• Стоимость крыши из профнастила Какова стоимость крыши из профнастила? Из чего складывается стоимость кровли из профлиста? Почему она выгоднее, чем большинство классических материалов для крыш? Ответы – читайте в статье.

Сайт oprofnastile.ru — актуальная и полезная информация о профнастиле, его монтаже и использовании, советы профессионалов и пошаговые инструкции для Вас.

Все текстовые материалы, размещенные на сайте, ДЕЙСТВИТЕЛЬНО защищены согласно действующему законодательству, на что имеются все необходимые документы, в том числе договора.

Тем не менее, если вы хотите поделиться каким-либо материалом со своими читателями, вы можете перепечатать его. При этом вы обязаны снабдить статью незащищенной от индексирования гиперссылкой на страницу данного сайта, откуда был скопирован материал. На одном ресурсе можно разместить не более 5 статей, скопированных с данного сайта.

Главная » Mатериалы для строительства и ремонта » Кровельные материалы » Ветровая планка для профнастила: назначение, разновидности, характеристики, крепление и цена

Предназначение

Планка примыкания для кровли из металлочерепицы – это продольный фрагмент, играющий сопутствующую роль конструкции покрытия крыши. Его основная задача заключается в защите лобовых досок крыши во время выпадения осадков. Благодаря ему влага не попадает внутрь конструкции и не несет своего губительного влияния на материалы.

К протекционной функции планки относится и гидроизоляционная обрешетка, но она предназначена для защиты черепицы от чрезмерных нагрузок во время сильных ветров.

Верхняя планка примыкания позволяет максимально герметизировать стыки между листами металлочерепицы и фронтовыми элементами. Ее используют и для присоединения кровли к вентиляционной трубе.

Повышенный процент протеканий происходит именно на границе примыкания металлочерепицы и печной трубы. Потому этот участок должен защищаться надежнее всего. В такой ситуации используются верхние и нижние планки примыкания.

Правила монтажа аксессуаров

Если укладывается металлочерепица аксессуары используются не только для создания эстетичного внешнего вида, но и для выполнения ряда важных функций. К основным аксессуарам относятся снегозадержатели, которые крепятся к кровельным скатам и над оконными проемами мансарды и обеспечивают снегозадержание на крыше из металлочерепицы. Назначение этих элементов сводится к порционному пропусканию слоя снега и льда. Они могут закрепляться по одной линии («стык в стык») или в шахматном порядке. Если скаты очень длинные, то лучше выполнить установку снегозадержателей в несколько рядов.

Закрепить их можно на подходе стены к крыше или ближе к коньку, как показано на фото, но, ни в коем случае, не на карнизе. В качестве опоры устанавливается кронштейн, зафиксированный саморезами через металлочерепицу и универсальный уплотнитель для металлочерепицы к деревянной обрешетке. Сооружение переходных мостиков и ограждений выполняется строго по предлагаемой производителем инструкции. Для надежного и прочного крепления нужно соорудить сплошную обрешетку.

Обзор цен и характеристик ветровых планок для профнастила

В общей массе кровельного металла доборные элементы составляют порядка 3 %. Вместе с тем, их установка является финишными операциями монтажа крыши, придавая ей законченный вид и обеспечивая функциональную готовность всего сооружения выполнять назначаемые для него задачи.

Правильная установка доборных элементов соединяет все элементы кровельного пирога в единое целое, за счет чего верхнее строение здания приобретает способность надежно защищать дом от воздействия внешних факторов

Цена на каждый элемент в отдельности зависит от сложности его конструкции, но приобретение их неизбежно ввиду важности выполняемых функций

Виды и назначение доборных элементов

Важным фактором правильного подбора этих деталей является цветовое решение сооружения в целом, поэтому при их приобретении это свойство является одним из решающих. Как правило, доборные элементы идут в комплекте с кровлей, изготовленные из материала одного цвета.

Все финишные работы производятся установкой замыкающих деталей, придающих кровельному пирогу монолитность. Для кровли из профнастила они бывают:

Материалом для этих деталей является оцинкованный лист толщиной порядка 0,5 — 0,7 мм. Для улучшения эксплуатационных качеств и антикоррозионных свойств материала, поверхность дополнительно покрывается несколькими слоями специальных красителей или полимерных пленок. Цена представляется потребителю на каждый вид отдельно, а не за комплект. Поэтому проблем в виде покупки ненужных для конструкции кровли деталей не возникает.

Назначение и место установки ветровой планки

Ветровая планка для профнастила предназначается для защиты от ветровых воздействий боковых торцов крыши, при этом перекрывая зазор между материалом кровли и торцевой доской сформированного кровельного пирога.

Крепление уголка осуществляется к обрешетке кровли по горизонтальной поверхности и к торцевой доске, замыкающей кровельный пирог. Таким образом создается монолитность крыши. При установке ветровых планок желательно применять дополнительные уплотнения мест стыковки деталей.

Крепить ветровую планку лучше всего самонарезающими винтами соответствующего размера с обязательным применением резиновых прокладок или полиуретановых шайб под головками крепежа. Винты предпочтительно выбирать с болтовыми шестигранными головками. Для сохранения эстетичности кровли их подбирают также по цвету защитного покрытия. Расстояние между винтами должно быть не менее 400 мм. Величина перекрытия между отдельными уголками не менее 100 мм, при этом крепить через два металла обязательно.

Стандартная длина ветровой планки 2000 мм. Размеры и форма полок зависит от выбранного типа профнастила.

При необходимости резки детали, торцы отреза нужно закрасить подходящей по цвету краской. Если в месте сочленения с другими деталями возникает зазор, его необходимо перекрыть подгибом сопрягаемых деталей или дополнительной деталью нужной формы. При приобретении материала кровли желательно озаботиться о нескольких небольших кусках материала профнастила из обрези в отходах производства.

Назначение ветровой планки:

• защита подкровельного пространства от воды и ветра в месте примыкания материала кровли к торцевой доске, а также от гнездования птиц и проникновения мелких зверьков типа куниц;
• дополнительное укрепление профнастила по краям кровли, что особенно актуально в местностях с сильными ветрами;
• крепление софитов, если таковые предусмотрены в конструкции кровли;
• декоративное оформление торцевых элементов участков кровли, окаймление фронтонов.

Заключение

Современные тенденции в строительстве загородного жилья склонны к созданию надежных герметичных кровель с применением различных утепляющих материалов. В связи с этим возникла необходимость применения контробрешеток, создающих надежные и эффективные продувы. А использование утепляющих материалов, особенно волокнистых, предъявляет высокие требования к герметичности верхнего строения кровельного пирога. При попадании в него влаги возможны проявления гниения и заплесневения утеплителей, развитие различных грибковых поражений в древесине стропильной системы и обрешетки.

Герметичность кровельного пирога обеспечивается системой доборных элементов, правильная установка которых обеспечивает это требование.

Теплая кровля, даже если она устраивается в нежилом чердачном помещении, обеспечивает экономию энергоносителей примерно на 15 — 25 %, что постепенно оправдает понесенные затраты на ее устройство.

Надеемся, что приведенная информация будет полезной.

Характеристики доборных элементов

Обычно доборные элементы выпускаются теми же производителями, которые занимаются изготовлением металлочерепицы. По этой причине они имеют схожую структуру. В основе лежит оцинкованная сталь, изготовленная методом горячего цинкования. На покрытие наносится слой цинка или алюмоцинка. После этого металл пассивируется, что приводит к образованию антикоррозийной пленки на поверхности. Сверху комплектующие покрываются полимерными составами. Элементы, которые находятся сверху, должны иметь надежную защиту от ржавчины. Если деталь ставится под лист черепицы, то допускается использования деталей без полимерного покрытия.

Рекомендуется использовать комплектующие от того же производители, что и остальной материал для покрытия кровли, в противном случае оттенок планок или коньков может не соответствовать остальной поверхности.

Материалы и габариты

Для изготовления этого вида планки применяется тот же материал, что и для металлочерепицы – оцинкованная сталь, с различным покрытием:

Пурал, продляющий срок службы до 50 лет. Для изготовления этого покрытия используется полиуретан, с добавлением полиамида и акрила. Материал, обработанный пуралом, устойчив к воздействию ультрафиолетом, химическими веществами, кислотами и перепадам температур. Особенно хорошо он зарекомендовал себя при использовании в морском климате. Единственный недостаток карнизных планок, покрытых пуралом, это дороговизна. PVDF – до 40 лет. Эта защитная основа изготовлена из поливинилфторида, с небольшим добавлением акрила. Эффективно оберегает сталь, как от механических, так и немеханических повреждений. Не выгорает под воздействием прямых солнечных лучей. Полиэстер – до 20-25 лет. Самое дешевое покрытие для оцинкованной стали, поэтому самое востребованное. Тем не менее, полиэстер хорошо справляется со своими функциями. Он эффективно защищается металл от коррозии, перепадов температур и воздействия ультрафиолетом. Основным недостатком этого материала является его низкая устойчивость к механическим повреждениям

Поэтому при монтаже свеса, покрытого полиэстером, следует соблюдать осторожность. Менее популярные покрытия, используемые для карнизных планок, это матовый полиэстер и пластизол

Менее популярные покрытия, используемые для карнизных планок, это матовый полиэстер и пластизол.

Стандартная длина изделия составляет 50-60 см, но в строительных магазинах встречаются планки длиной более 2 м. Изгиб может быть от 90 до 135°, толщина металла от 0,4 мм.

Если стандартные размеры не устраивают покупателя, то можно заказать планку необходимой длины у производителя.

Особенности крепления

Чтобы изделие вне зависимости от качества изготовления исправно выполняло возложенные на него функции, его необходимо не только правильно подобрать, но и установить. В случае с планкой необходимо знать особенности выполнения ее монтажа:

Начинать крепление этого изделия необходимо только после завершения установки лобовой доски. В качестве крепежных элементов используются саморезы или оцинкованные гвозди. Установка лобовой доски осуществляется непосредственно к торцам стропил

Очень важно, чтобы она была закреплена ровно. Это в дальнейшем значительно облегчит вам выполнение работы по монтажу планки

На следующем этапе выполняется обшивка лобовой поверхности шпунтовой доской

При наличии желания и возможности в качестве материала можно использовать профлист или сайдинг. Далее необходимо закрепить к стене дома деревянный брус. Он будет выступать в качестве страховочной опоры и позволит правильно выполнить установку планки. Дальнейший ход монтажных работ будет зависеть от того, оборудована ли ваша крыша системой водостока. При наличии таковой вам придётся первоначально установить кронштейны для фиксации желобов и труб. Обычно их монтаж производится напрямую к торцам стропильных ног. Но допустим вариант, когда их крепят к лобовой доске. Затем можно переходить непосредственно к креплению планки. Для ее установки рекомендуется использовать саморезы или кровельные гвозди. Устанавливают планку, соблюдая шаг 20−30 см. Крепежные элементы рекомендуется размещать в шахматном порядке. Во время монтажа необходимо следить, чтобы между планками не было зазора. Либо их можно уложить просто встык. Если же вы хотите обеспечить максимальную защиту этому элементу, то рекомендуется его укладывать внахлёст. При этом способе монтажа следующую планку необходимо размещать с заходом на предыдущую не менее, чем на 3−5 см. Нахлест делают только в сторону стока.

После выполнения всех перечисленных этапов можно начинать непосредственную укладку и кровельного материала

Но будьте очень аккуратны во время монтажа, поскольку по неосторожности вы можете повредить защитный слой карнизной планки. Особенно если вы используете недорогие оцинкованные изделия. Если оставить этот момент без внимания, то планка потребует замены раньше положенного срока

Если оставить этот момент без внимания, то планка потребует замены раньше положенного срока.

В процессе монтажа кровельного «пирога» уделите особое внимание гидроизоляционной плёнке. Ее желательно укладывать непосредственно под металлочерепицу. Технология монтажа требует, чтобы материал заходил на планку

Так вы обеспечите беспрепятственный сток влаги в виде конденсата с крыши

Технология монтажа требует, чтобы материал заходил на планку. Так вы обеспечите беспрепятственный сток влаги в виде конденсата с крыши.

Ещё необходимо учесть, что пленка гидроизоляции не должна выходить за границы кровельного материала. Иначе она будет регулярно подвергаться воздействию ультрафиолетового излучения и очень скоро потребует замены. По этой причине ее следует целиком размещать под кровлей.

Монтаж металлочерепицы является очень сложной задачей не только для частного застройщика, но и даже для опытного специалиста. Ведь недостаточно только правильно выбрать кровельный материал. Нужно также надлежащим образом выполнить его монтаж.

В соответствии с принятой технологией, крепить металлочерепицу необходимо обязательно с использованием определенного набора доборных элементов.

В их числе должна присутствовать и карнизная планка, которая играет важную роль в обеспечении надежной защиты здания. Поэтому нежелательно проводить монтажные работы без подобных изделий, если вы не хотите через пару лет проводить незапланированный ремонт своей кровли.

Только при использовании всего набора доборных элементов можно обеспечить правильное выполнение кровлей своих функций. Поэтому после того, как вы выберете кровельный материал, вам сразу же нужно решить вопрос и с доборными элементами. В случае с планкой это играет особую важную роль, поскольку этот элемент помогает защитить конструкцию крыши от проникновения влаги.

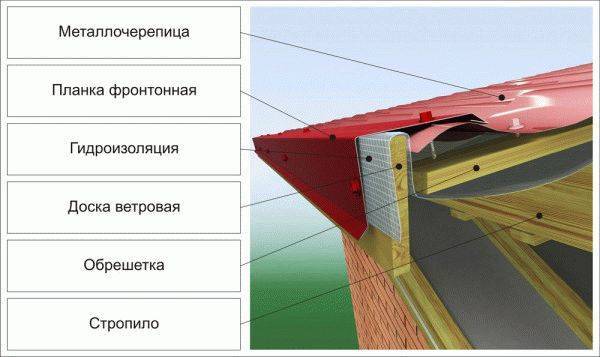

Особенности и предназначение торцевой и карнизной планки

Каждая из указанных планок изготавливается по аналогичной технологии, что и металлочерепичный лист, из которого формируется кровельный настил.

Производят планки из металлического профиля, состоящего в свою очередь из пассивированной и оцинкованной стали 0,4-0,5 мм в толщину.

Профиль также подлежит последующему покрытию полимерным защитным слоем – указанное покрытие может быть полиэстеровым либо пластизоловым, а что касается металлочерепицы композитного типа, то при ее изготовлении применяют базальтово-крошечное покрытие.

Если говорить о функциональной нагрузке, которую несут рассматриваемые элементы, то состоит она в следующем:

• Карнизная планка являет собой продолговатый элемент, состоящий из аналогичного остальному покрытию материала. Основной функцией карнизной планки служит защита лобовой карнизной доски от попадания на нее влаги при воздействии атмосферных осадков и, как следствие, оберегание от влаги всего пространства под кровлей.

• Торцевая планка для металлочерепицы в свою очередь имеет идентичную конструкцию, что и карнизная, но подлежит креплению в отличие от второй на боковых торцах кровельных скатов, а не в карнизной части.Перекрытием торца торцевая планка несет двойную функцию:

• 1. Защищает обрешетку от промокания.
  2. Защищает кровельный настил от ветровой нагрузки (не дает сорвать крыши сильным порывам ветра).

Вследствие последнего торцевая планка и получила свое второе наименование – ветровая планка для металлочерепицы.

Устройство карнизной планки

Установка карнизной планки на кровлю из металлочерепицы выполняется в соответствии со следующими правилами:

1. Начинают с устройства лобовой доски, которую прикрепляют к торцам стропильных ног посредством оцинкованных гвоздей. Заменой лобовой может стать карнизная доска, прикрепляемая в специальных стропильных пазах.

1. После этого карниз подлежит подшивке при помощи профнастила или шпунтованной доски.К стене здания при этом крепят опорный брус, который будет служить в качестве второй опоры для подшивки кровельного карнизного свеса.
2. Прежде чем смонтировать карнизную планку, прикрепляют кронштейны для устройства водосточного желоба.
   Они могут крепиться как на карнизной доске, так и непосредственно на стропилах.
3. Затем устраивают карнизную планку, монтаж которой должен предшествовать монтажу металлочерепицы.Планка устанавливается в натяжку поверх кронштейнов для водостока и крепится при помощи саморезов к карнизной и/или лобовой доске. Расстояние между саморезами предполагается в районе 30-35 мм.

Крепление карнизной планки

По окончанию настила кровельного ковра, основным материалом которого служит металлочерепица – торцевая планка монтируется с тем, чтобы закрыть собой торцы кровли из металлочерепицы своими руками.

Устройство торцевой планки производится следующим образом:

1. Ее устанавливают на высоту волны металлочерепицы выше относительно уровня обрешетки. При этом угол торца крыши должен быть полностью перекрыт.
2. Крепят торцевую планку сверху и по бокам саморезами. Верхние саморезы крепят планку к гребням волн металлочерепицы.
3. Нахлест при наращивании планки предусматривают до 50 мм.
4. Стык между кровельным покрытием и планкой подлежит тщательной герметизации.

Если при формировании кровельного настила вами правильно были установлены как сам настил, так и пара карнизная + торцевая планка – металлочерепица, наверняка, будет служить очень долго. Защита подкровельных компонентов кровельного пирога под металлочерепицу планками отыгрывает при этом существенную роль.

Размеры планки примыкания для металлочерепицы

Планка примыкания, предназначенная для металлочерепицы, является, пожалуй, единственным эффективным способом, благодаря которому имеется возможность защитить слабые места на кровле от проникновения дождевой воды. Данные конструктивные элементы имеют довольно простую конструкцию, а в процессе производства производитель использует материалы высокого качества. Если осуществить все монтажные работы правильно, то можно легко добиться желаемого результата.

Для изготовления изделия используют тонкие листы металла, толщина которых может варьироваться в пределах от 0,4 мм до 0,5 мм. Именно такой материал используют в процессе производства металлочерепицы. Как показывает практика, многие крепежные элементы дополнительно покрыты специальным защищающим составом. Зачастую для этих целей применяют базальтовую крошку.

В конечном итоге готовая продукция имеет толщину порядка 0,5-0,6 мм. В процессе монтажных работ такие планки зачастую подвергаются сопряжению из нескольких элементов

Важно брать во внимание тот факт, что конструкция элементов для металлочерепицы может существенно отличаться в зависимости от производителя. В продаже можно найти планки, которые имеют загнутые либо диагональные края. Благодаря такой конструктивной особенности отвод дождевой воды может осуществляться в разные стороны

Благодаря такой конструктивной особенности отвод дождевой воды может осуществляться в разные стороны.

Какие бывают ветровые планки

Выделяют так называемые доборы ветровых (торцевых) планок для металлочерепицы:

1. Классические.
2. Сегментные.

Параметры профиля влияют на выбор потребителя. Эксперты советуют применять узкие элементы размером 9 на 11,5 см для черепицы, профилированного листа. Чем больше высота кровельного материала, тем шире понадобится добор.

Классический или плоский вариант выглядит, как уголок с загнутыми краями длиной 2 м. Всего в продаже можно найти следующие размеры ветровой (торцевой) планки для металлочерепицы:

1. 90 на 115 мм.
2. 95 на 120 мм.
3. 135 на 145 мм.

Размеры торцевых планок для металлочерепицы могут быть универсальными. К ним относятся сегментные доборы, которые заводы выпускают, как левыми, так и правыми. В зависимости от параметров материала, длина ступенек планки варьируется (350-400 мм).

Также выделяют планки коньковые, карнизные, примыкания. Все они имеют сходства и отличия (по форме, размеру), применяются для кровли.

Для чего нужен уголок и как его устанавливать на кровельные листы, указано в принятых стандартах, где содержатся сведения о видах и размерах изделий.
