Как сделать Плитный фундамент своими руками: Пошаговая инструкция для дома и бани

Изготовление каркаса и опалубки для фундаментной плиты

Схема изготовления опалубки для плитного фундамента.

Следующий этап строительства плитного фундамента под дом – это изготовление каркаса, представляющего собой решетку. Каркас делается из брусков – основы и прибиваемых к ним досок. Благодаря промежутку между досками образуются ребра жесткости, повышающие устойчивость фундамента.

Получившаяся решетка заполняется крупным песком, который проливается водой. Воды должно быть достаточно много. После этого песок тщательно утрамбовывается до получения настолько плотной поверхности, чтобы нога не оставляла на нем следа, и укрывается плотной полиэтиленовой пленкой.

Следующий этап создания плитного фундамента – это устройство опалубки. Для этого нужно вкопать по всему периметру решетки стойки и прибить к ним доски опалубки. Не забывайте следить за ровностью опалубки. Для этого используйте строительный уровень.

Далее можно приступать к укладке арматурных каркасов. Для этого обейте каркас опалубки изнутри пергамином и положите конструкции из арматуры под основные стены. При помощи проволоки прикрепите прутья нижней сетки, а к ним – хомуты, которые будут выполнять функции подпорок для верхней арматурной сетки. Подобная конструкция делается достаточно легко и является весьма надежной. Она гарантирует, что фундаментная плита, сделанная своими руками, прослужит очень долго.

Размеры ячеек сетки подбираются с учетом предполагаемых нагрузок на фундамент. Как правило, делаются ячейки размерами около 30х30 см. Чем меньше будет площадь ячейки, тем больше арматуры потратится и тем прочнее и дороже будет каркас. При экономии материала прочность снижается.

Лишь после установки арматурного каркаса можно приступать к заливке бетонного раствора (1 часть цемента, 5 частей щебня и 3 части песка) в подготовленную до этого опалубку.

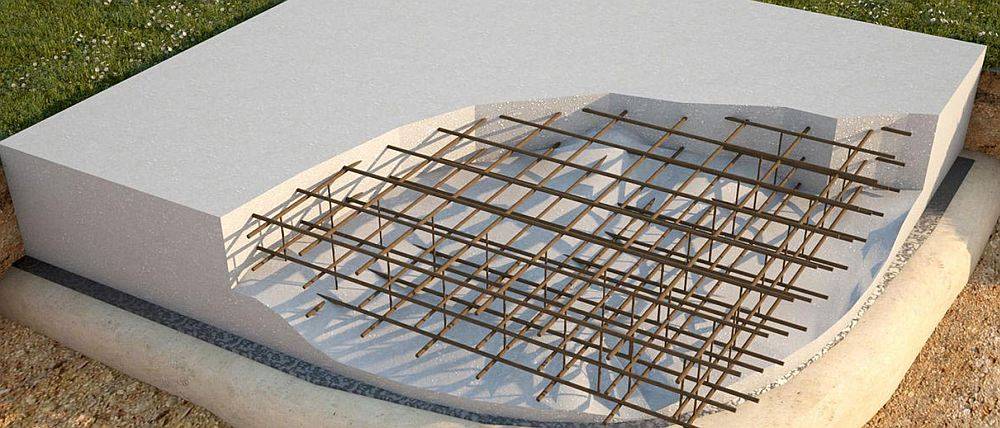

Армирование и заливка

Армировать плитный фундамент следует металлическими прутьями, диаметр которых обычно составляет 10 мм. Далее необходимо поступить так:

1. Каркас из арматуры вяжется в два ряда. Нижний ряд ложится на спецфиксаторы, чтобы расстояние между гидроизоляцией и арматурой было до 7 см. Из обычной проволоки вяжется сетка с шагом в 20 см.
2. Второй ряд вяжется так, чтобы после заливки арматура скрылась под бетоном на 5 см. Оба ряда нужно связать стойками из той же арматуры.
3. После подготовки каркаса можно приступать к заливке бетона. Самая распространенная марка для изготовления фундамента – это М300. Чтобы получить качественный фундамент, бетон следует заливать за один день, желательно, чтобы промежутки времени между заливками были как можно меньше.
4. Залитый бетон следует выровнять. Чем ровнее она будет изначально, тем проще строить стены потом. Выравнивается фундамент обычно доской или рейкой.
5. После заливки бетону нужно дать отстояться на протяжении 30 суток. За этот период он окончательно затвердеет.

Для более полного представления об изготовлении фундамента своими руками можно посмотреть видео.

Материалы и инструменты

Для возведения плитного фундамента своими руками (о плюсах и минусах плитного фундамента), вам необходимо предварительно подготовить комплект необходимых инструментов и стройматериалов.

Итак, вам понадобится:

• штыковая и совковая лопаты: их количество будет зависеть от числа помощников, которые будут работать с вами;
• строительный уровень;
• виброплита;
• шнур или бечевка для разметки. Для выполнения данной операции вам пригодятся и колышки;
• вибратор для уплотнения бетонной смеси в процессе заливки
• бетономешалка (можно заказать готовый бетон, но в таком случае необходимо организовать подъездной путь к месту устройства фундамента);
• крючок для вязки арматурного каркаса.

Определить необходимое количество основных материалов возможно только после проведение необходимых расчетов.

«Пирог» плитного фундамента состоит из следующих слоев:

• гравийно — песчаной подушки;
• гидроизоляционного слоя;
• арматурного каркаса, залитого бетоном.

Обычно своими руками плитный фундамент (плитный фундамент — технология работ) возводится под частные дома или хозпостройки. Все они относятся к конструкциям легким или средней тяжести.

В таких случаях можно избежать сложных расчетов, принимая толщину каждого слоя на основании рекомендаций специалистов (фундамент плита — расчет толщины):

• монолитной ж/б плиты — не менее 100 мм;
• песчаного слоя — 300 мм;
• щебеночной подсыпки – 100 мм.

Зная толщину, ширину и длину фундамента, простым перемножением этих значений можно подсчитать кубатуру каждого из основных материалов.

Немного сложнее обстоит дело с подсчетом количества арматуры. Она используется для изготовления арматурного каркаса. Эта конструкция состоит из двух сеток, связанных между собой вертикальными отрезками.

В частном строительстве для сборки верхнего и нижнего поясов каркаса применяют арматуру диаметром 12 мм. Шаг сетки составляет 200 мм. Для подсчета метража арматуры надо подсчитать количество стержней и результат умножить на длину одного из них.

  Технология устройства фундамента монолитная плита

Разделите длину и ширину будущего каркаса на 200 и прибавьте к полученному числу по одному стержню. Осталось умножить эти цифры на 2 (количество поясов), а затем – на длину стержня и результаты сложить. Пример: вам необходимо смонтировать каркас размером 6000х4000 мм.

6000:250 = 24;

4000:250 = 16;

(24+1) х 2 х 4(м) = 200 м;

(16+1) х 2 х 6(м) = 204 м;

200 + 204 = 404 (м. п.) Переводим погонные метры в тонны:

404 (м) х 0,88 (кг/м) = 355,5 кг = 0,356 т,

Где 0,88 кг/м – удельный вес одного погонного метра арматуры диаметром 12 мм.

Оптимальная высота каркаса для частных построек – 150 мм. Исходя из этого, можно подсчитать и количество арматуры диаметром 8 мм на выполнение вертикальных связей.

Вязальной проволоки уходит в среднем до 20 кг на тонну арматуры. То есть для нашего примера ее потребуется не более 7,2 кг (20 х 0,356 = 7,12).

При подсчете количества бетона необходимо учесть, что арматура должна полностью покрываться бетонной смесью слоем в 50 мм. Следовательно, толщина плиты под каркас высотой 150 мм составит 250 мм.

Строительство плитного фундамента

Перед началом строительства необходимо провести исследование участка. Тип фундамента, толщину подушки и бетонной плиты выбирают на основании состава грунта, уровня грунтовых вод и нагрузок. Работу начинают с корчевки растений и расчистки грунта на месте застройки примерно на штык лопаты. У каждого вида плитного фундамента есть свои особенности, но основные этапы остаются неизменными.

Порядок работ

Этапы возведения:

1. Выемка грунта под котлован.
2. Изготовление подушки под фундамент из утрамбованного песка, щебня или сочетания слоев разных материалов. Перед засыпкой на сухое дно котлована укладывают геотекстиль, чтобы отсыпка не смешивалась с грунтом.
3. Бетонная подготовка, подбетонка, — слой тощего бетона не менее 100 мм для дополнительной гидроизоляции и выравнивания дна котлована. Среди строителей существуют разные мнения относительно необходимости этого этапа. Иногда от него отказываются, но принятие решения зависит прежде всего от типа грунта.
4. Дренаж грунтовых вод. Трубы для отвода грунтовых вод закладывают в котлован под подушку фундамента с необходимым наклоном (5 мм на погонный метр).
5. Гидроизоляция необходима, если грунтовые воды подходят близко к основанию фундамента. В этом случае бетон с его пористой структурой будет впитывать воду, что приведет к коррозии арматуры. Если уровень грунтовых вод невысок — гидроизоляция не обязательна.
6. Утепление фундамента под плитой. Первый способ — утеплитель (пенополистирол) прокладывают под всей площадью плиты. При укладке теплого пола используют ППС толщиной не менее 30 см. Второй способ — утепляют стены фундамента, опуская ППС ниже основания, и отмостку, чуть выходя за края.
7. Армирование. В зависимости от удельного веса строения рассчитывают толщину бетонной плиты, и подбирают диаметр арматуры.
8. Монтаж опалубки. Самый дешевый вариант — из досок естественной влажности от 40 мм, обычно — 50х150. Более тонкая опалубка может не удержать бетон, это приведет к нарушения линейных размеров. Если опалубка съемная, то после ее снятия доски используют повторно для лесов или черновых полов. В качестве несъемной опалубки также используют ДСП или пенополистирол, чтобы сразу создать теплый контур вокруг фундамента.
9. Заливка бетона.
10. Съем опалубки, обработка битумным праймером (грунтовкой).
11. Заливка отмостки — выполняется после завершения наружной отделки.

Наглядно все шаги показы в видео:

Выбор материала для основания

Решение о выборе материала для засыпки принимают на основании СНиП и анализа участка. Основной критерий — водонасыщенность грунта.

Если участок сухой — используют песок с небольшой прослойкой из щебня. Если грунт водонасыщенный, и в котловане стоит вода, то от песка отказываются в пользу щебня. Минимальная толщина песчаной засыпки — 20 см.

Идеальный вариант — заказать исследование грунта на месте строительства, на его основании сделать проект, рассчитать толщину подушки и высоту плиты.

Особый случай — искусственная насыпь при перепаде высот

Основной недостаток плитного фундамента — невозможность использования на участках с большим перепадом высот. В некоторых проектах, чтобы нивелировать разницу по высоте, строят насыпь из щебня. Если сделать возвышение из песка, то есть опасность, что дом осядет.

Чтобы насыпь не расползалась, нужно провести дополнительные действия: Расширить срез грунта на 3-4 метра по сравнению с фундаментом, вырыть котлован, засыпать его и сделать насыпь из щебня. Щебень «не расползается» в отличие от песка, и получается устойчивое основание, на котором возводят фундамент.

При строительстве каркасного дома на плитном фундаменте отталкиваются от бюджета. Для оценки стоимости фундамента рассчитывают стоимость работ и материалов на каждом этапе и суммируют. Основные статьи расходов: рытье котлована, утрамбовку песка, гидроизоляцию, утепление, армирование, строительство опалубки и бетонирование. В смете учитывают затраты на крепеж для опалубки, расходы на дренаж и ливневую канализацию.

В каркасном домостроении используются разные типы фундаментов: ленточный, столбчатый, свайный. При пучинистом грунте возникает опасность «выталкивания» фундамента, если он заглублен выше уровня промерзания. Плитный фундамент называют «плавающим» из-за способности перераспределять нагрузки, вызванные пучением.

Плита, лежащая на песчаной подушке, не трескается, и стены дома не деформируются. Такой фундамент надежен и не ограничивает этажность, поэтому на нем строят коттеджи в 2-3 этажа, уменьшая площадь застройки и экономя место на участке.

Разновидности пола по земле

Особенности постройки фундамента под печь

Независимо от типа фундамента для бани, силовая конструкция под печь должна возводиться автономно. Это связано с тем, что обогревающее устройство имеет значительный вес и может давать усадку в процессе службы.

Фундаменты для печи и самой бани должны разделяться песчаной подушкой с шириной не менее 0,5 м. При этом каждая сторона основания должна быть больше габаритов обогревающего устройства на 5–10 см.

Под печь основание закладывают ниже глубины промерзания. Это может быть монолитная конструкция с высокой песчаной подушкой и армирующим каркасом или сваи. В первом случае роют котлован на проектную глубину, устраивают утрамбованную подушку, монтируют опалубку, укладывают арматурный каркас, бетонируют пространство.

Что такое плитный фундамент?

Из-за своей массивности и прочности монолитный фундамент в виде единой плиты способен выдерживать серьезные локальные воздействия снизу от грунтов без разрушения и деформаций. При сильном пучении зимой он равномерно и весь поднимается вместе с домом на нем, а по весне также опускается. Если такая основа под зданием сделана точно по технологии, то она долговечна и прочна.

Схема устройства

Состоит такое основание для малоэтажного дома из трех слоев:

1. Подушка из песка с гравием.

2. Гидроизоляция.

3. Армированная плита из железобетона.

Стоит четко понимать, это не панацея на любой случай. Да, его можно обустраивать на сложных грунтах. Но если участок заболочен или расположен в северных районах с суровыми зимами, то для частного дома лучше предпочесть аналог из свай. От плиты в подобных ситуациях толку будет мало.

Фундамент плита под баню – Монолитный фундамент бани

При строительстве фундамента под баню часто используют монолитную плиту. Такой фундамент является универсальным практически для всех типов грунтов, очень прочным и долговечным. В основном бани не занимают большой площади, поэтому монолитная плита может стоить дешевле ленточного фундамента, часто применяемого в таких случаях. Получается, что для плиты расход бетона может быть меньше, чем для ленты, соответственно и строительство дешевле и экономичнее. Наша компания имеет большой опыт строительства фундаментов по всей Ленинградской области. Контроль качества работ на каждом этапе позволяет гарантировать качество и точные сроки строительства. Для расчета стоимости фундамента Вы можете позвонить нам и получить консультацию инженера по всем интересующим вопросам, либо воспользоваться нашим калькулятором. Цены обновляются с изменением стоимости строительных материалов на рынке, поэтому смета, полученная при расчете, является актуальной и соответствует действительности.

Цена на фундамент плиту под баню, руб

152 000 р.

164 000 р.

182 000 р.

201 000 р.

219 000 р.

6х8

183 000 р.

208 000 р.

226 000 р.

252 000 р.

271 000 р.

8х8

229 000 р.

268 000 р.

295 000 р.

323 000 р.

354 000 р.

8х10

278 000 р.

318 000 р.

353 000 р.

389 000 р.

428 000 р.

10х10

337 000 р.

375 000 р.

426 000 р.

473 000 р.

519 000 р.

10х12

389 000 р.

446 000 р.

501 000 р.

557 000 р.

612 000 р.

12х12

456 000 р.

528 000 р.

587 000 р.

655 000 р.

730 000 р.

*При условии, что на участке имеется электричество, вода и условия для проживания бригады.

В стоимость входит:

Планировка территории, разметка

Земляные работы, рытье котлована

Укладка геотекстиля

Устройство подушки под фундамент, послойное трамбование

Монтаж опалубки

Устройство арматурного каркаса в 2 слоя

Закладка труб под инженерные коммуникации

Заливка бетона

В стоимость фундамента включены материалы с доставкой до вашего объекта (в радиусе 25км от КАД)

Также мы выполняем дополнительные работы по устройству дренажных систем, гидроизоляции и утепления фундамента, делаем скважины для водоснабжения, устанавливаем септики и очистные станции.

**Более точную стоимость монолитного фундамента (плиты) под баню вы можете узнать позвонив нам.

Заказать выезд специалиста

Завершенные работы по данному типу фундамента

Начинается все как обычно – выемка грунта, закладка подушки из гравия и песка с тщательной утрамбовкой. Заметим, что оптимально использовать под фундаментом геотекстиль. Далее производится укладка гидроизоляции, утеплителя и арматуры. Обязательно нужно выставить опалубку. Финишным этапом заливается бетон.

Фундамент плита под баню может быть устроен и по несколько иному принципу. Для повышения его несущей способности и жесткости он делается ребристым. Ребристый монолитный фундамент бани заливается в два этапа – сначала ребра, а затем гладкая плита для бани.

Преимуществ у такого основания масса, но главное – равномерное распределение нагрузки, долговечность и высокая прочность.

Если вам нужен качественный монолитный фундамент бани, и вы хотите избежать ошибок или даже просто не желаете делать эту тяжелую работу, то свяжитесь с нашей компанией. У нас есть материалы, у нас есть опыт, у нас есть бригада строителей. Таким образом, монолитная плита под баню с нами может быть устроена быстро и легко.

Что влияет на выбор фундамента

Вопрос этот не праздный, потому что фундамент определяет несущую способность всего сооружения. Поэтому решать его надо до начала строительства, потому что после окончания строительных работ что-то скорректировать будет большой проблемой.

Необходимо добавить и тот факт, что фундаментная конструкция дает всей постройке смещаться под действием различных нагрузок, не нарушая целостность строения. Поэтому перед тем как разместить фундамент под баню, надо выбрать его тип и материалы, из которых конструкция будет возводиться. Но это всего лишь следствие, а причинами выбора выступают:

• тип грунта на строительной площадке;
• уровень промерзания почвы;
• уровень грунтовых вод.

Если говорить точнее, то это три кита, которые учитывают при выборе фундамента. Но есть и ряд других незначительных фактора, которые надо принять к вниманию. Об этом и поговорим ниже.

Разновидности грунтов для строительстваИсточник stroyfora.ru

Собираем опалубку будущей плиты.

На щебень установили опалубку из доски 40 шириной 15 см. Общая высота опалубки составила 30 см.

Кликните по фото, чтобы увеличить.

В опалубку вкручивалось довольно много саморезов.

Кликните по фото, чтобы увеличить.

Кликните по фото, чтобы увеличить.

Так как вертикальные бруски на опалубке не вбивались в землю, были сделаны двойные упоры. Упоры в свою очередь подпирались кольями. Все это добро скручивалось на саморезы. Опалубку старались ставить по уровню. Верх опалубки – верх плиты.

Кликните по фото, чтобы увеличить.

Кликните по фото, чтобы увеличить.

Канализационную трубу тоже сверху обернул слоем типа пенофола без фольги, чтобы щебень не повредил ее.

Кликните по фото, чтобы увеличить.

Потом прямо в опалубку укладывался ЭППС XPS URSA N-III-L-G4 5 см толщиной по всей площади будущей плиты. Данный ЭППС имеет L–образный край для более плотного стыка. Тот край утеплителя экструзии который упирался в опалубку подрезался до ровного. Листы утеплителя проклеивались между собой Cerisit ST 84. Рекомендую не экономить и использовать именно Ceresit так как он схватывает гораздо быстрее «аналагов». До схватывания листы утеплителя фиксировались булыжниками. Лучше листы класть со смещением.

Кликните по фото, чтобы увеличить.

Выводы коммуникаций добротно пропенены Ceresit’ом ST 84.

Далее на ЭППС и внутреннюю боковую часть опалубки укладывали плотный полиэтилен 300 мк

Обратите внимание технический разноцветный полиэтилен стоит обычно гораздо дешевле прозрачного

Две части полиэтилена укладывались в перехлест и проклеивались техническим армированным скотчем.

Устройство гидро- и теплоизоляции

Гидроизоляционный материал настилают полосами таким образом, чтобы стыки шли внахлест

Для того чтобы гидроизоляционный материал не повредился в процессе эксплуатации о края щебня, следует своими руками залить песчано-гравиевую подушку черновым слоем стяжки. Для этого замешивают бетонную смесь на основе цемента марки М-50 и заливают её толщиной 5-10 см поверх щебня. Дают полностью просохнуть в течение 3-5 дней.

Теперь можно проводить гидроизоляционные работы. В качестве гидроизоляции можно использовать стандартный рубероид, а можно применить и более инновационные материалы типа «Бикрост», «Линокром», «Техноэласт» (здесь, насколько позволяет кошелёк).

Гидроизоляционный материал настилают полосами таким образом, чтобы стыки шли внахлест. При этом край захода соседней полосы на предыдущую должен быть не менее 15 см. Края гидроизоляции обрабатывают либо битумной мастикой, либо оплавляют газовой горелкой. Таким образом удастся достичь оптимальной герметичности покрытия.

Края рубероида следует накидывать на стенки опалубки с таким расчетом, чтобы после заливки плиты обернуть её бока в гидроизоляционный материал.

Следующим действием в пошаговой инструкции будет своими руками устройство всех коммуникаций. Их проводят в соответствии с проектом здания и проверяют на месте методом пролива. Иначе после заливки плиты будет поздно исправлять ошибки.

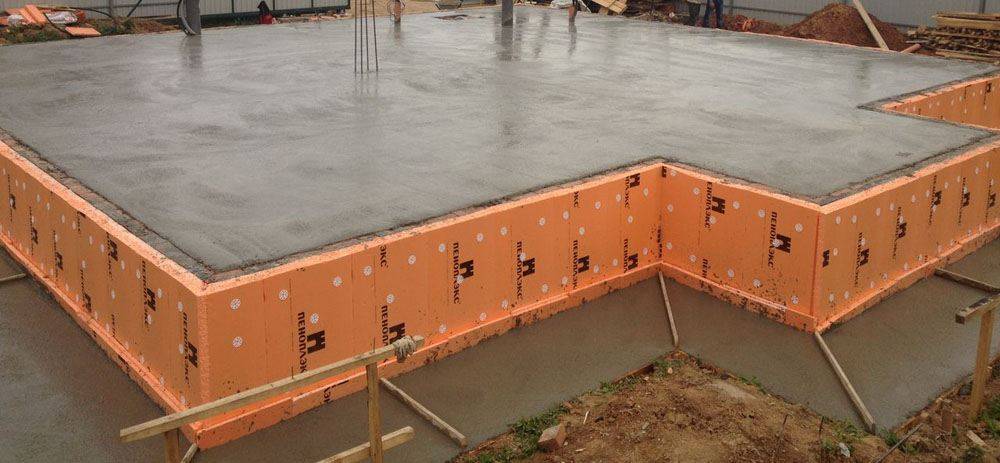

И наконец, можно приступить к теплоизоляции плиты. В качестве материала можно использовать плиты полистирола или стандартный геотекстиль. Если используются плиты полистирола, то их укладывают вплотную друг к другу.

В чем разница: под кирпичную или под металлическую

Металлическая печь намного прочнее, чем кирпичная. Установка с небольшим перекосом, деформация основания не принесет большого ущерба металлической печи, тогда как для кирпичной такие движения фундамента означают полный выход из строя. Отсюда необходимость основания повышенной прочности для кирпичной печи. Металлические печи обычно довольно легки, что позволяет обойтись без отдельно выложенного фундамента. Фундамент под железную печь в баню не обязателен. Для них надо обеспечить должные меры противопожарной защиты — асбестовое полотно, лист кровельного железа под металлическую печь, выступающий за пределы печи не менее 25 см, а перед топкой — не менее 40 см.

Кирпичная печь, обладая намного большей массой, не переносит деформаций основания и нуждается в полноценном фундаменте, устроенном с расчетом на большое давление печи и компенсацию усадочных процессов. Связи с общим фундаментом быть не должно, иначе разница в создаваемом давлении на основание может привести к разрушению.

Цена вопроса

Монолитная плита на ленточном фундаменте надёжная, стойкая к износу, долговечная, но в обзоре мы ещё не рассмотрели вопрос цены. Зависимость от объёмов, сложности работ понятие относительное, но в данном случае они максимально чётко отражает цену готового решения.

При расчётах учитывают следующие параметры:

• толщина стяжки бетона;
• толщина песчано-гравийной подушки;
• число изоляционных материалов;
• диаметр арматуры либо количество арматурной сетки;
• высота заливаемого фундамента;
• объёмы пиломатериалов, используемых для обустройства опалубки.

Число используемых материалов зависит от площади монолитной плиты. При толщине 20 см цена будет в районе 4000 рублей, при толщине 40 см – 6500 рублей.

Определяют стоимость готового решения климатические, геологические условия региона. К ним относят близость подземных вод, сложность рельефа. При обращении к специалистам нужно учитывать цену строительных услуг – она рассчитывается посменно или за результат.

Цена фундамента зависит от толщины плит, используемого количества материаловИсточник propodval.ru

Заключать договора со строительными фирмами на реализацию проекта «под ключ» намного выгоднее, чем обращаться в одну или несколько частных бригад. В первом случае качество выполнения работ будет гарантированно высоким, предоставляет гарантию. Обязательно внимательно читать условия договора со всеми прописанными деталями сотрудничества. Расчёт цены делают предварительно до заключения контракта.

Как рассчитать толщину фундаментной плиты

Определившись с типом плитного фундамента, приступают к расчёту параметров железобетонной плиты. Её толщину определяют таким образом, чтобы обеспечить оптимальное удельное давление на грунт

Достичь в этом вопросе равновесия чрезвычайно важно, иначе при чрезмерной нагрузке на грунт дом будет усаживаться, а при недостаточной — перекосится

При расчёте учитывают несколько факторов:

• тип и особенности грунта;
• массу самого плитного фундамента;
• вес строительных материалов, необходимых для строительства здания;
• полезную нагрузку в виде оборудования, мебели, инженерных коммуникаций и элементов инфраструктуры;
• снеговую и ветровую нагрузку.

Определение толщины фундаментной плиты под крупномасштабное строительство — тема для отдельной статьи. Если необходимо рассчитать основание под небольшой жилой дом, то пользуются упрощённой методикой.

1. Вычисляют суммарный вес здания с отделкой и коммуникациями, после чего к полученному значению прибавляют климатическую (снег, дождь, ветер) и эксплуатационную (обстановка, оборудование, люди) нагрузку.
2. По суммарному весу и площади сооружения в плане рассчитывают давление на грунт (вес фундамента не учитывается).
3. По данным из представленной ниже таблицы (цифры в скобках) определяют вес, которого не хватает для достижения оптимальной нагрузки на грунт.
4. Учитывая, что плотность армированного железобетона равняется 2,7 г/см3, а также на основании данных о площади, вычисляют толщину плиты.
5. Полученное число округляют до 5 см в ближайшую сторону. При этом допустимое отклонение от оптимального давления должно составлять не более 25%.

Таблица: расчёт толщины плитного фундамента

Грунт	кгс/см2
Щебень, гравий	5
Пески крупные, гравелистые	4
Пески средней крупности	3
Пески мелкие и пылеватые плотные	2 (0,35)
Пески мелкие средней плотности	1,5 (0,25)
Супеси твёрдые и пластичные	2,5 (0,5)
Суглинки твёрдые и пластичные	1,5 (0,35)
Глины твёрдые	4 (0,5)
Глины пластичные	1,5 (0,25)

Возможен вариант, когда рассчитанное значение превышает 35 см. Это говорит о том, что при выборе типа основания была допущена ошибка и дом свободно сможет стоять на ленточном или столбчатом фундаменте. Если же вышло так, что толщина плиты должна составлять 15 см, то это свидетельствует о чрезмерном весе здания — в этом случае его постройку лучше доверить специалистам.

Как рассчитать толщину фундаментной плиты

Определившись с типом плитного фундамента, приступают к расчёту параметров железобетонной плиты. Её толщину определяют таким образом, чтобы обеспечить оптимальное удельное давление на грунт

Достичь в этом вопросе равновесия чрезвычайно важно, иначе при чрезмерной нагрузке на грунт дом будет усаживаться, а при недостаточной — перекосится

При расчёте учитывают несколько факторов:

• тип и особенности грунта;
• массу самого плитного фундамента;
• вес строительных материалов, необходимых для строительства здания;
• полезную нагрузку в виде оборудования, мебели, инженерных коммуникаций и элементов инфраструктуры;
• снеговую и ветровую нагрузку.

Определение толщины фундаментной плиты под крупномасштабное строительство — тема для отдельной статьи. Если необходимо рассчитать основание под небольшой жилой дом, то пользуются упрощённой методикой.

1. Вычисляют суммарный вес здания с отделкой и коммуникациями, после чего к полученному значению прибавляют климатическую (снег, дождь, ветер) и эксплуатационную (обстановка, оборудование, люди) нагрузку.
2. По суммарному весу и площади сооружения в плане рассчитывают давление на грунт (вес фундамента не учитывается).
3. По данным из представленной ниже таблицы (цифры в скобках) определяют вес, которого не хватает для достижения оптимальной нагрузки на грунт.
4. Учитывая, что плотность армированного железобетона равняется 2,7 г/см3, а также на основании данных о площади, вычисляют толщину плиты.
5. Полученное число округляют до 5 см в ближайшую сторону. При этом допустимое отклонение от оптимального давления должно составлять не более 25%.

Таблица: расчёт толщины плитного фундамента

Грунт	кгс/см2
Щебень, гравий	5
Пески крупные, гравелистые	4
Пески средней крупности	3
Пески мелкие и пылеватые плотные	2 (0,35)
Пески мелкие средней плотности	1,5 (0,25)
Супеси твёрдые и пластичные	2,5 (0,5)
Суглинки твёрдые и пластичные	1,5 (0,35)
Глины твёрдые	4 (0,5)
Глины пластичные	1,5 (0,25)

Возможен вариант, когда рассчитанное значение превышает 35 см. Это говорит о том, что при выборе типа основания была допущена ошибка и дом свободно сможет стоять на ленточном или столбчатом фундаменте. Если же вышло так, что толщина плиты должна составлять 15 см, то это свидетельствует о чрезмерном весе здания — в этом случае его постройку лучше доверить специалистам.

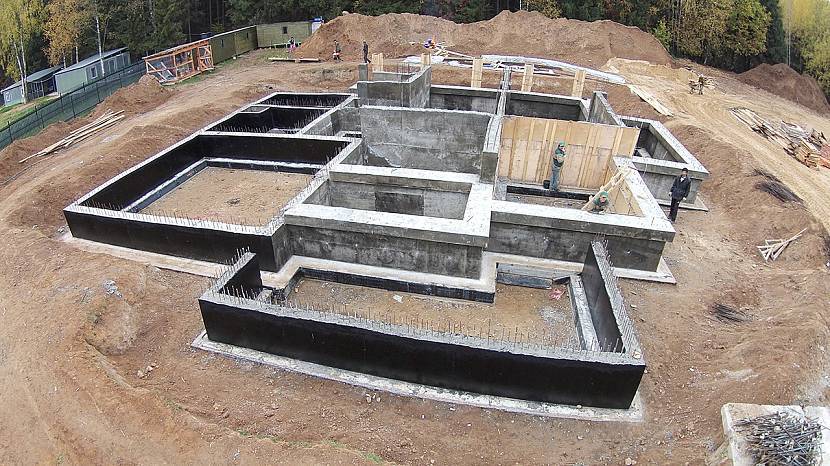

Типы ленточного основания

Уход за монолитом

Важный этап бетонирования – уход за уложенным бетоном

Особенно это важно в первую неделю после заливки. Бетон нужно выдерживать, придерживаясь требуемого температурно-влажностного режима

Рекомендуемая температура – 18-25 градусов. Бетон необходимо оберегать от ударов, механических повреждений и других негативных воздействий, способствующих разрушению структуры бетона.

Полив фундамента водой для дома своими руками.

В жаркую погоду, чтобы избежать образования трещин в свежеуложенном бетоне, необходимо периодически поливать конструкцию водой.

Свежеуложенный бетонный фундамент необходимо защитить от ветра, мороза, прямых солнечных лучей. Под воздействием ветра или солнечных лучей монолитный фундамент быстро теряет влагу, что приводит к появлению трещин. В жаркое время бетон накрывают влагоемким материалом (опилки, плотная ткань, мешковина и др.) и поливают холодной водой. Опалубку следует тоже смачивать водой в жаркую погоду. Поливать необходимо так, чтобы поверхность бетона все время была влажной. При отрицательной температуре бетон нужно утеплять по принципу термоса, для этого сооружают утепленную опалубку, открытые поверхности закрывают специальными «теплыми» материалами (опилки, маты).

Строя дом с монолитным фундаментом при низкой температуре, необходимо обогревать бетон, обдувая его теплым паром или воздухом. В бетон, который укладывается при минусовой температуре, можно добавлять цементы с большим тепловыделением и быстротвердеющие цементы. Самый популярный способ – электрический подогрев свежеуложенного бетона.

Устройство монолитной плиты

Как и при укладке любых монолитных конструкций, устройство плитного фундамента подразумевает определенную последовательность слоев бетонного «пирога»:

1. Песчано-гравийная подложка – 15-20 см песка позволяет выровнять «непослушный» грунт, а 15-20 см гравия станут хорошей дренажной системой.
2. Геотекстиль (некоторые укладывают его перед песчаным основанием).
3. Бетонная «подготовка» толщиной порядка 5-10 см. Этот слой представляет собой жесткое основание, которое потребуется для гидроизоляции.
4. Рулонный гидроизолирующий материал (лучше отдать предпочтение материалам на стекловолоконной основе).
5. Теплоизоляция толщиной около 15-30 см. Утеплитель (лучше всего подойдет пенополистирол) снизит силу пучения и сделает фундамент не таким холодным.
6. Армопояс состоящий из двух арматурных сеток с ячейками размером 20 х 20 (диаметр стержней 12-16 мм).
7. Бетонная стяжка толщиной 20-50 см и система теплых полов (если предполагается).

Чтобы залить плитный фундамент своими руками, необходимо произвести правильные расчеты.

Когда стоит использовать плитное основание и почему?

Закладка плитного фундамента – практичное решение для строительства гаража на любом грунте: на подвижной почве подошва поднимается и опускается вместе со слоями земли, а на рыхлой – монолитное основание защищает гараж от неравномерной усадки.

Когда на участке грунтовые воды залегают близко от поверхности земли, то качественная гидроизоляция силовой конструкции станет экраном и не позволит почвенной влаге проникнуть в стены сооружения.

Таким образом, при грамотном проектировании и соблюдении технологии строительства гараж на плитном фундаменте простоит десятки лет без трещин в полу и стенах.

Плитный фундамент характеризуется достаточной несущей способностью, чтобы выдержать давление гаража из любых строительных материалов (кирпича, газобетона, бруса), а также вес автомобиля.

В разных случаях параметры плиты и глубина котлована будут зависеть от проектных нагрузок. Технология позволяет подобрать оптимальную высоту монолита и характеристики подошвы, чтобы построить даже двухэтажную конструкцию большой площади.

Цельный или из ж/б плит?

По способу устройства плитный фундамент может быть двух видов:

1. Монолитной, когда в подготовленном пространстве монтируют арматурный каркас и заливают его бетонным раствором.
2. Сборной – на подушку укладывают заводские железобетонные плиты, а сверху делают стяжку небольшой высоты.

Относительно эксплуатационных характеристик, оба варианта подходят для строительства гаража.

Поэтому выбор индивидуального застройщика между монолитом и ж/б плитами основывается на материальных возможностях и личных предпочтениях.

Достоинства и недостатки

Плитное основание отличается своими преимуществами:

• длительный эксплуатационный период и показатель надежности. Армированный железобетон всей площадью опирается на почву. Если расчеты его обустройства выполнены правильно, и все технологические особенности заливки соблюдены, то основанию не страшны сезонные пучения грунта;
• универсальность. Такой фундамент можно заливать на любых почвенных участках;
• поверхность фундамента превышает точку промерзания грунта. Технологически предусмотрена подушка из песка и щебня, служащая опорой для фундаментной плиты. Это значит, что грунт почти не влияет на железобетонное основание;
• хорошая прочность и способность распределять нагрузочные усилия. Арматурный каркас удерживает бетонный монолит, не позволяя ему деформироваться;
• на плитном фундаменте можно устраивать пол без черновой основы;
• простота обустройства фундаментной плиты. Объемы работ большие, но если все необходимое подготовлено заранее, то залить основание вполне возможно самостоятельно;
• такой фундамент используется под строительство любого сооружения;
• тип основания плавающий, так что все проблемные вопросы с грунтом можно нивелировать.

К сожалению, фундамент имеет и определенные недостатки:

• высокая себестоимость скандинавской плиты фундамента. Правда, для удешевления строительных работ заливают ребристую плиту. Она бывает двух видов – с ребрами жесткости вниз и с ребрами жесткости вверх;
• не рекомендуется использование на участках, имеющих уклоны;
• возникают сложности при создании подвала. В этом случае преимущество имеет ленточный фундамент, на который выполняется укладка плит, выполняющих функцию потолка подвального помещения;
• в зимний период строительные работы запрещены. В противном случае потребуются дополнительные расходы, связанные с прогреванием застывающего бетона;
• перед бетонированием плитного фундамента придется продумать вопрос с укладкой коммуникационных линий. Для этого в фундаментной плите заблаговременно устраивается приямок.

Ограничительная опалубка

Монолитная плита в опалубке

Монолитная фундаментная плита должна иметь четкие геометрические границы и ровные вертикальные боковые поверхности. Кроме того, при заливке используется пластичная бетонная смесь в полужидком состоянии, которая может вытечь за пределы конструкции фундамента. Поэтому необходимо устройство ограничительной опалубки из отдельных щитов, которую монтируют по краям котлована на 300 – 500 мм выше уровня земли.

Опалубочные щиты могут быть металлическими, дощатыми или собранными из влагостойкой фанеры, OSB –плиты, плоских шиферных листов. При монтаже опалубка с наружной стороны надежно фиксируется распорками с упором в землю. Верхняя надземная часть фундамента образует цоколь бани, который на стадии установки опалубки можно утеплить плотным экстудированным пенополистиролом.
