Расчет столбчатого фундамента

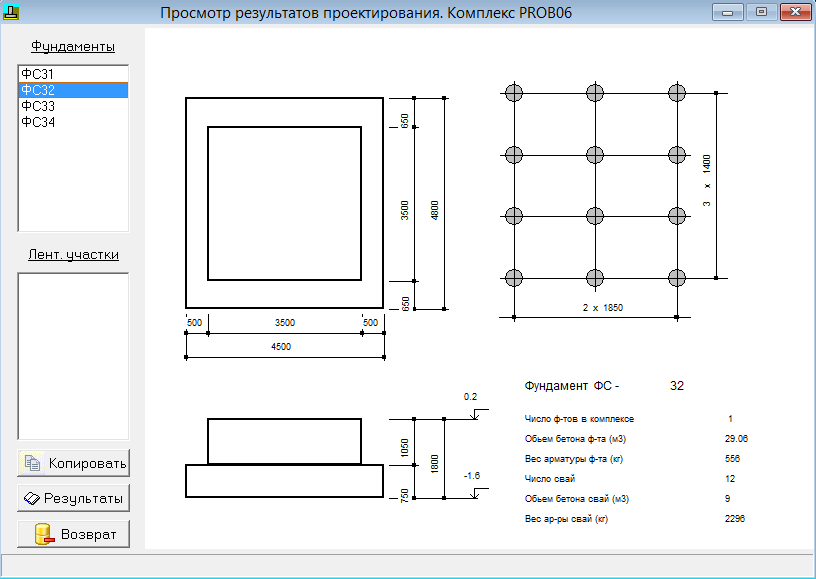

Буронабивной базис с монолитным ростверком
Свайный фундамент в отдельных случаях укрепляют монолитным ростверком. В этом случае, помимо расчета количества материала для свай производятся дополнительные вычисления для ростверков, имеющих форму параллелепипеда.
Рассмотрим на примере расчетов круглых свай диаметром 20 см количеством 20 штук и ростверка размером 10х12х0,5м:
Пример
Пример вычислений круглых свай
Расчет кубатуры раствора для монолитного плитного фундамента
Схема заливки монолитного фундамента
От более сложных вычислений мы перешли к самым простым – будем считать материал для монолитной фундаментной плиты. Последняя представляет собой объемный параллелепипед. Его довольно просто рассчитать. Но он обладает большим весом, так как масса 1м3 смеси имеет немалое значение.
Соответственно, для заливки плитного базиса потребуется больше материалов. В тоге монолит выльется в кругленькую сумму.
А рассчитать его минутное дело. Главное, знать точные размеры длины, ширины и высоты. Их можно подглядеть в проекте или же измерить рулеткой по готовой опалубке. Останется только перемножить имеющиеся цифры и получить необходимый объем раствора. Формула расчета имеет такой вид:
Формула расчета
Но не всегда монолитный фундамент имеет форму правильного параллелепипеда. Бывает, дополнительно заливают части основания различной формы. Например, круглую или шестиугольную террасу. В таком случае, нужно условно разделить всю площадь на составные геометрические фигуры и по отдельности просчитать их объем.
Видео в этой статье наглядно показывает, как правильно приготовить качественный раствор.
Бетон
Бетонный раствор – основной строительный материал, необходимый для возведения основания дома. Затраты на его покупку составляют основную часть расходов. Поэтому расчет бетона для монолитной плиты должен проводиться максимально точно. Покупка или приготовление слишком большого объема раствора приведет к значительному перерасходу. Если раствора будет меньше необходимого количества, это не позволит полностью залить котлован. При заливке в несколько подходов образуется сухой шов, который отрицательно сказывается на несущей способности.
Определить необходимый объем смеси можно в нашем калькуляторе. Вычисление проводится на основании размерных характеристик плиты. Просто введите исходные данные, и программа выполнит точный расчет бетона для плитного фундамента и выдаст его объем в кубометрах.
Расчет кубатуры бетона для строительства фундамента, стен и перекрытий дома.
Расчет кубатуры бетона для строительства фундамента, стен и перекрытий дома.
Конструкции, которые возводятся из монолитного железобетона, активно используются не только в индивидуальном, но и в массовом строительстве. При проведении соответствующих работ по возведению конструкций из железобетона, необходимо, прежде всего, рассчитать кубатуру бетона.
Без этих данных будет невозможно распланировать дальнейшие работы и вычислить затраты на приобретение необходимых материалов. В основном, монолитный железобетон используется для таких конструкций, как фундамент, перекрытия и стены. Основу расчетов будет составлять формула расчета, по которой в геометрии определяется объем параллелепипеда. И не стесняйтесь использовать калькулятор!
Перед началом проведения расчетов кубатуры железобетона для фундамента, нужно четко знать, какой именно тип фундамента необходим для возводимого строения. В большинстве случаев речь идет о плитном, столбчатом или ленточном фундаментах, каждый из которых при расчете характеризуется своими уникальными особенностями.
Расчет кубатуры бетона для плитного фундамента производится методом умножения длины, толщины и ширины монолитной плиты. Но стоит учитывать и тот факт, что во многих случаях прочность плиты может быть увеличена за счет добавления ребер жесткости. В этом случае отдельно высчитываются объемы и для ребер, и для всей плиты в целом. Методика вычислений остается неизменной. Полученные значения складываются, а результат сложения и будет нашим необходимым объемом.
Фундамент столбчатого типа включает в себя отдельные круглые или прямоугольные столбики. Иногда эти столбики связывают ростверками. Чтобы вычислить необходимую кубатуру на фундамент, нужно провести расчеты для одного столбика. Площадь сечения прямоугольного фундаментного столбика вычисляется методом перемножения длины на ширину. Если столбик характеризуется круглым сечением, то площадь вычисляется перемножением квадрата радиуса сечения на «пи». Определив площадь сечения, останется перемножить ее на высоту и получить необходимую цифру, которая, в свою очередь, будет помножена на количество столбиков в вашем фундаменте. Если присутствует ростверку, то для определения кубатуры бетона для его изготовления используют формулу параллелепипеда.

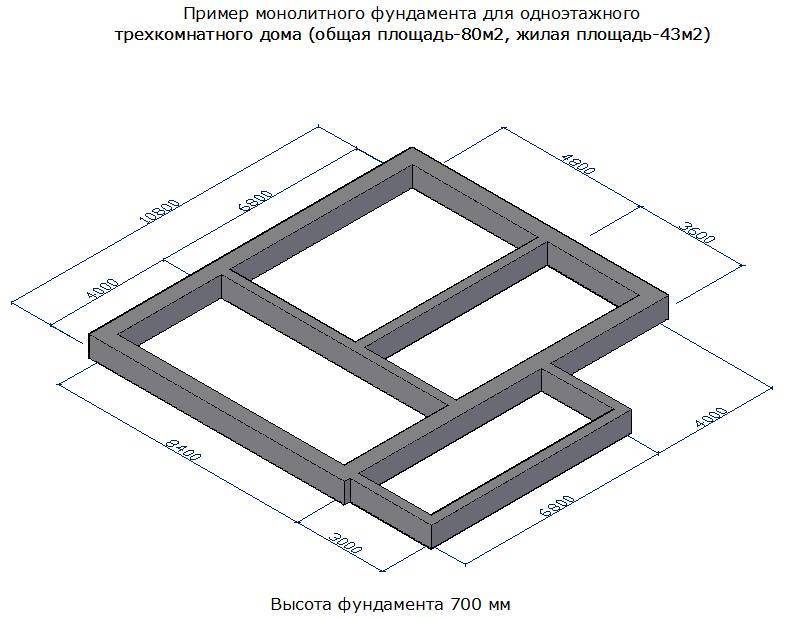

Как посчитать кубатуру бетона в этом случае? Для фундамента ленточного типа необходимо учитывать равномерность сечения по протяжению ленты. Если сечение одинаково, то нужно умножить периметр на толщину и ширину ленты. Если сечение ленты неравномерно, что случается довольно часто, то для расчетов стоит брать разные величины сечения. То есть, расчеты будут отдельно проводиться для каждого участка с разным сечением, после чего результаты нужно будет сложить вместе.
Прежде чем проводить расчеты по стенам, необходимо учитывать тот факт, что они могут быть не только сплошными (глухими), но и с дверями и окнами. С глухой стеной у вас никаких проблем не возникнет. Чтобы рассчитать кубатуру, необходимо умножить длину на высоту и толщину рассчитываемой стены. А вот если у стены есть дверные и оконные проемы, то расчеты усложняются. Перед тем, как рассчитать нужный объем, вам нужно будет определить объемы существующих проемов, после чего вычислить общий объем, как для глухой стены. Последним действием будет определение разницы между общим объемом и объемом проема.
Кубатура бетона для перекрытий рассчитывается аналогично вычислению объемов стен. Но и здесь можно найти определенные особенности. В некоторых перекрытиях присутствуют проемы для второго света или обустройства лестниц. Расчет кубатуры для подобных перекрытий осуществляется по следующей формуле. Вначале определяется количество бетонного раствора для сплошной поверхности (произведение толщины, длины и ширины), затем определяется объем проемов. Останется отнять второй результат от первого и получить нужную цифру.

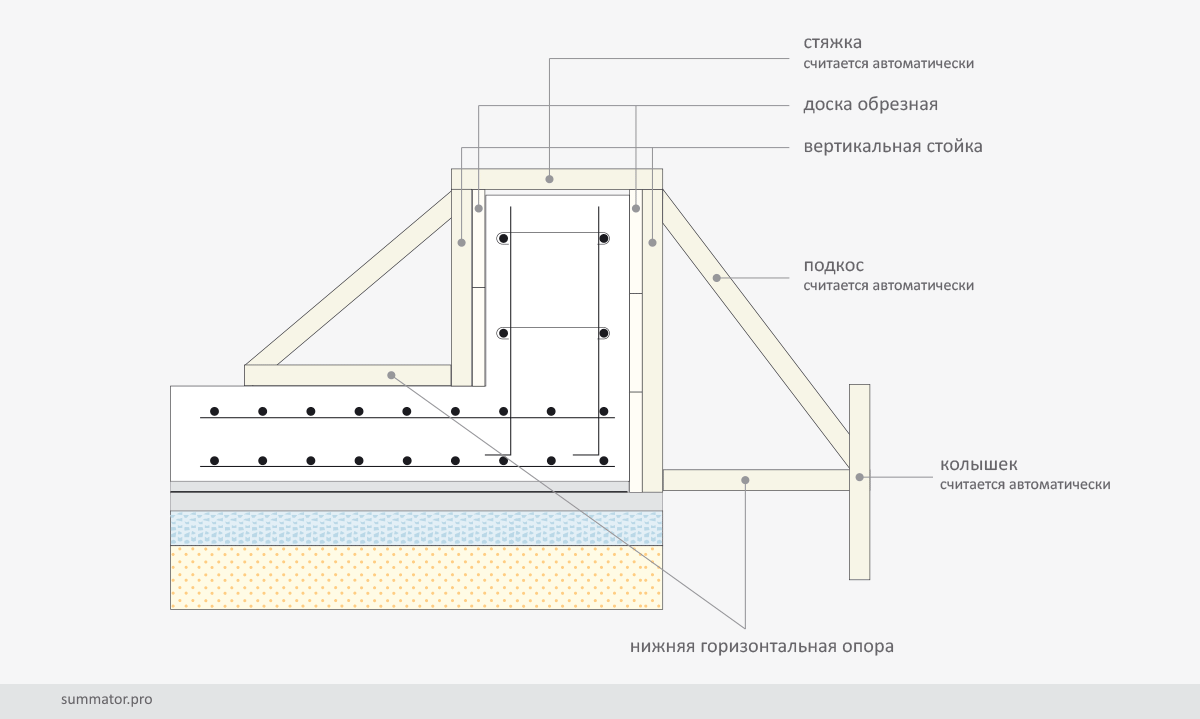

Опалубка
При планировании строительства обязательно нужно учесть необходимость закупки пиломатериалов для монтажа опалубки. Это конструкция из досок, предназначенная для придания требуемой формы фундаменту. Выполнить точный расчет опалубки для монолитного плитного фундамента можно с помощью нашего онлайн-калькулятора.
Исходными данными для вычисления помимо параметров плиты выступают характеристики используемой доски. Программа посчитает количество и общую кубатуру досок, необходимых для монтажа опалубки. Благодаря этому вы сможете выполнить закупку нужного объема пиломатериалов и заранее определить их стоимость.
Опалубка для фундамента плитыФото из открытых источников

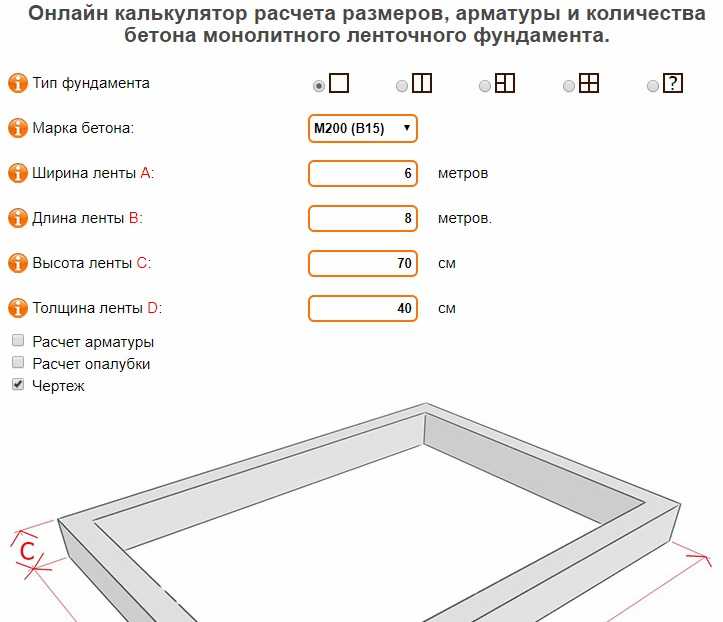

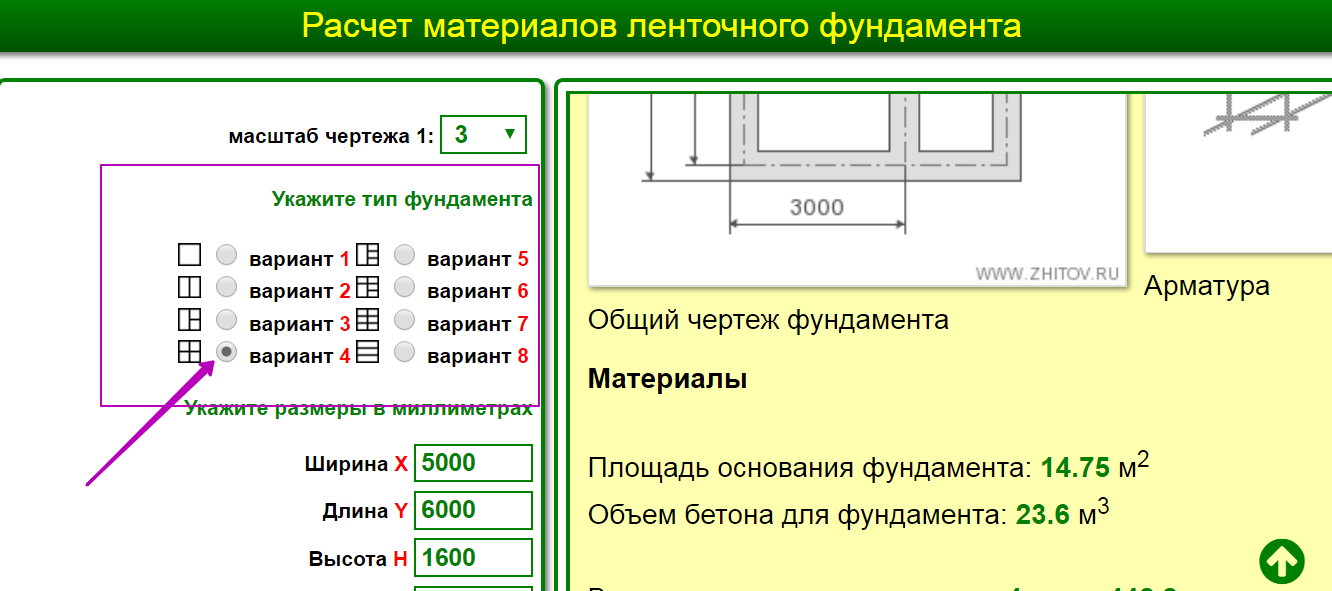

Онлайн калькулятор для расчета ленточного фундамента
| Тип фундамента | |
| вариант 1 | вариант 5 |
| вариант 2 | вариант 6 |
| вариант 3 | вариант 7 |
| вариант 4 | вариант 8 |
| Размеры фундамента | |
| Ширина, мм. | |
| Длина, мм. | |
| Высота, мм. | |
| Толщина, мм. | |
| Размер, мм. | |
| Арматура | |
| Горизонтальные ряды | 0 1 2 3 4 5 6 7 8 9 10 |
| Вертикальные стержни | 0 1 2 3 4 5 |
| Соединительные стержни | 0 1 2 3 4 5 |
| Шаг | |
| Диаметр арматуры | 6 8 10 12 14 16 18 20 22 25 28 |
| Опалубка | |
| Толщина доски для опалубки, мм. | |
| Длина доски, мм. | |
| Ширина доски, мм. | |
| Состав бетона | |
| Вес одного мешка, кг. | |
| Мешков на 1 кубометр бетона | |
| Пропорции бетона по весу | |
| Цемент | |
| Песок | |
| Щебень | |
| Стоимость строительных материалов | |
| Цемент (за мешок) | |
| Песок (за 1 тонну) | |
| Щебень (за 1 тонну) | |
| Доска (за 1 кубометр) | |
| Арматура (за 1 тонну) | |
Итак, какие результаты, потребные для расчетов, выдает этот калькулятор ленточного фундамента?
- Площадь всего основания фундамента, а также объем бетона, который для него потребуется.
- Общий погонаж и вес всей арматуры (калькулятор выдает даже результат в штуках числа вертикальных элементов и горизонтальных рядов).
- Площадь опалубки вместе с количеством необходимых для ее обустройства пиломатериалов.
- Конечную стоимость всех необходимых для сооружения ленточного фундамента стройматериалов плюс итоговую стоимость ленты. Такие данные онлайн калькулятора крайне желательно иметь при себе даже при заказе строительства под ключ.
Замечание. Полученный онлайн расчет цены ленточного фундамента не может быть абсолютно точным. Это ориентировочные данные, окончательная стоимость обычно определяется по месту, исходя из конкретных условий строительства.
Еще один нюанс. При загрузке в калькулятор исходных данных необходимо помнить, что ширина стенки ленты не должна быть меньше ширины стенки строящегося дома.Последний узелок на память. При возведении стального каркаса при расчетах допускается использовать ребристую арматуру в качестве продольных прутьев, а в качестве вертикальных поперечин — гладкую.
Используя данный калькулятор ленточного фундамента, любой сможет сделать необходимые расчеты онлайн без особых усилий. И к тому же совершенно бесплатно.
Расчет армирования
Дальше необходимо рассчитать, сколько материала понадобится для армирующих работ. К примеру, диаметр стального прута будет 12 мм, по плану в отливке — 2 горизонтальных стержня, а по вертикали, к примеру, стержни будут располагаться с шагом 0,5 м. Периметр составляет 27 метров. Итак, 27 необходимо умножить на 2 (горизонтальные стержни) получается 54 м.
Подобным образом считаем вертикальные пруты: 54/2 + 2 = 110 стержней (108 промежутков по 0,5 м и по два по бокам). Для учета прутков на углы надо прибавить еще по 1 стержню, получается 114. Если взять высоту прута -70 см, подсчитываем длину материала: 114 х 0,7 = 79,8 м.
Проще всего выполнить расчет арматуры для ленточного фундамента с помощью онлайн сервиса — калькулятор.

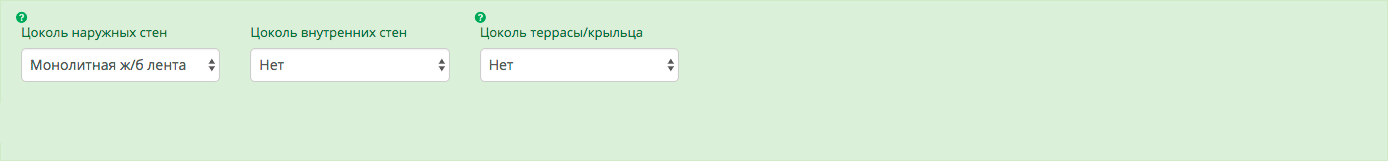

Монолитный ж/б цоколь
Параметры плиты и цоколя

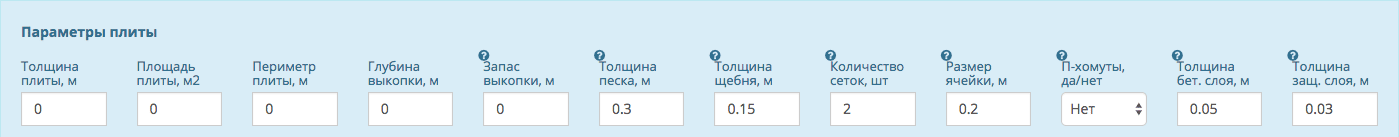

Параметры плиты
Напоминаем, что все вводные данные размеров должны указываться в метрах. Параметры плиты имеют основные вводные данные и дополнительные.
Основные
В основных вводных данных можно отказаться от песка и/или щебня введя значения «0» в соответствующие пункты. Также, можно отказаться от защитного слоя, введя «0» в пункт «Толщина защ. слоя, м». Запас выкопки – это ширина рабочей зоны, по которой будут передвигаться рабочие, если в этом поле оставить значение «0», то запас не будет применен и кубатура по земельным работам будет некорректна. По умолчанию в пункте П-хомуты не указаны, т.к. большинство конструкторов не указывают их в конструктивном разделе. Если же ваш конструктивный раздел фундаментной плиты содержит П-хомуты, то необходимо выбрать «Да».
Дополнительные
В дополнительных параметрах все значения проставлены по умолчанию, если вам необходимо внести корректировки, то вы смело это можете сделать
Обращаем ваше внимание на парные пункты. Если вы вводите «0» в пункт «Количество слоев геотекстиля, шт», то вы должны ввести «0» и в пункт «Выпуск геотекстиля с каждой стороны, м»
Это же правило относится к рулонной гидроизоляции и утеплителю. В качестве альтернативы описанному выше решению, вы просто можете деактивировать ненужные вам пункты в стоках «Услуги» и «Материалы» (внизу расчета), кликнув по иконке глаза.
Основные
В основных параметрах цоколя в отличии от плиты, всего два пункта требующий небольшого разъяснения:
- Количество углов – в данном пункте можно оставить значение «0», но тогда метраж арматуры будет просчитан калькулятором с небольшой погрешностью, т.к. для вязки арматуры на углах и примыканиях используется дополнительный метраж прутков арматуры.
- Количество шпилек – тут необходимо просчитать сколько горизонтальных шпилек будет в ленте цоколя на одной стойке (выпуске) и ввести нужное значение. Если оставить значение «0», то арматура просто не будет просчитана.

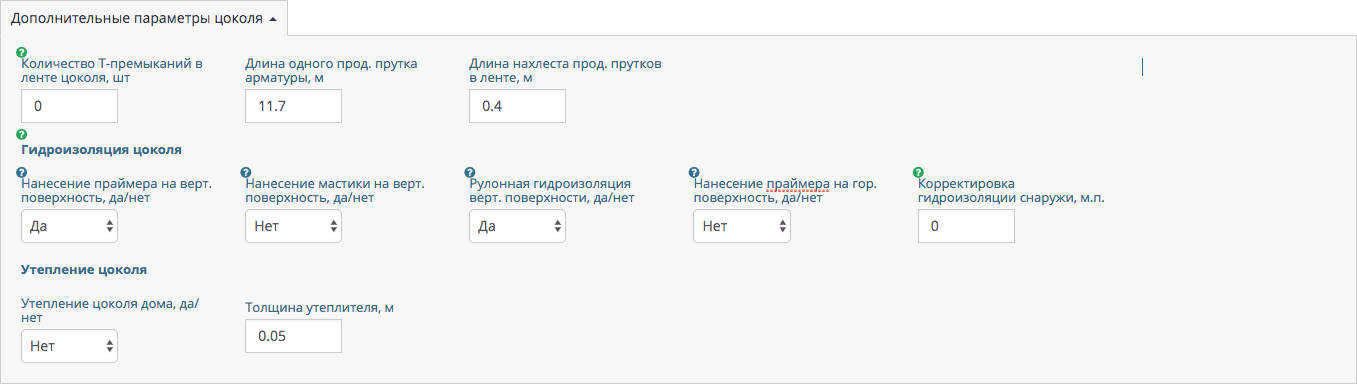

Дополнительные
Дополнительные параметры разделены на три группы – армирование, гидроизоляция и утепление.
Армирование

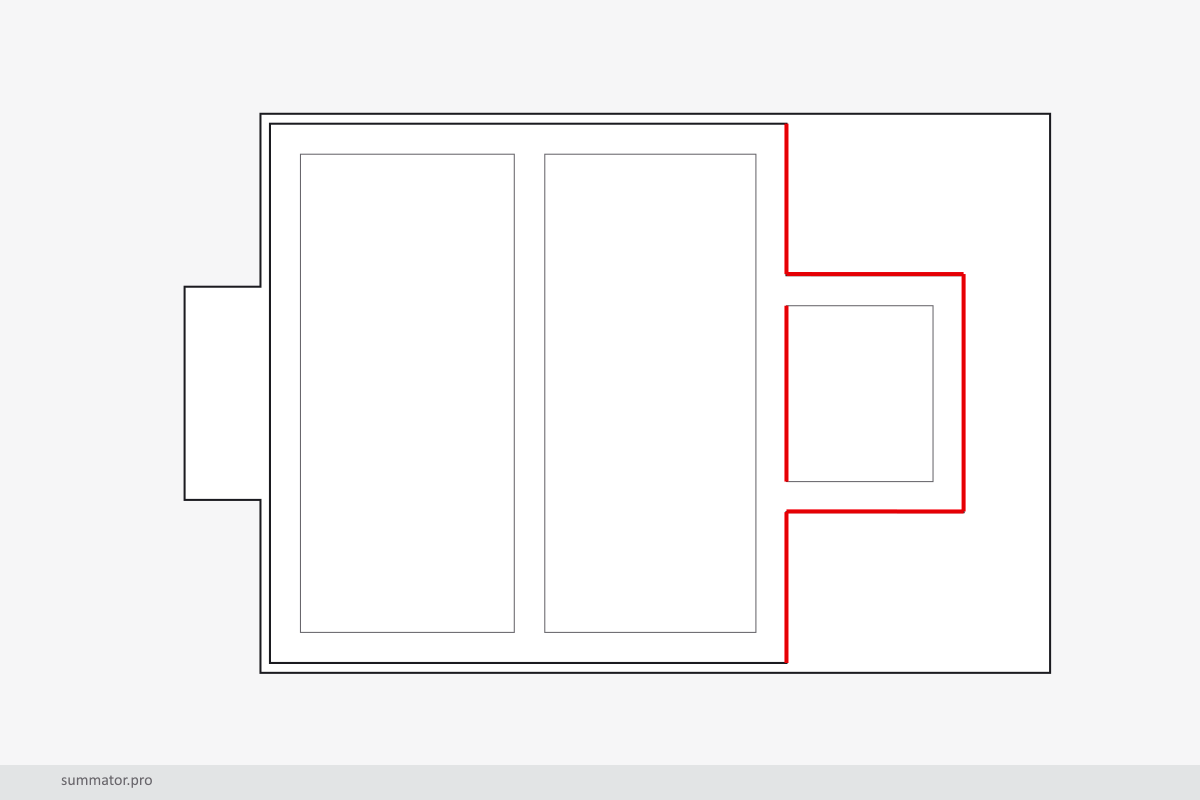

Если монолитная плита содержит внутреннюю ленту под внутренние стены или монолитную ленту под террасы и крыльцо, то появляются примыкания, количество которых необходимо ввести в соответствующее поле. Длина арматурного прутка и нахлёста могут быть изменены в зависимости от того какой длины будет завезена арматура на объект и каков рекомендуемый нахлёст по проекту.
Гидроизоляция
По умолчанию лента цоколя с наружной стороны гидроизолируется с применением праймера и рулонной гидроизоляции. Дополнительно, можно применить и мастику. Если же вертикальной гидроизоляции нет, то выберите во всех трех пунктах «Нет». Пункт «Нанесение праймера на гор. поверхность, да/нет» – это нанесение праймера на горизонтальную поверхность цоколя для лучшей сцепки рулонной отбивочной гидроизоляции, которая включена в расчет по умолчанию.
Утепление
По умолчанию цоколь плиты не утепляется, т.к. предполагается, что цоколь будет утепляться вместе с работами по отделке фасада дома. Можно кончено включить утепление на данном этапе, то тогда придется исключить работы по утеплению на уровне фасада.
Инструкция для калькулятора расчета плитного фундамента
Укажите необходимый масштаб чертежей.
Заполните размеры в миллиметрах:
X – Ширина фундамента определяется шириной Вашего дома, с учетом несущей способности грунта.
Y – Длина фундамента, как и предыдущий параметр зависит от габаритов дома.
H – Высота поперечного сечения (т.е. толщина плиты) выбирается с учетом характера грунта, глубины закладки и нагрузок действующих на основание во время эксплуатации. Значение H принимается в пределах 150-400 мм (рекомендуемое – 250 мм).
Плитный фундамент предполагает подготовку основания – рытье котлована глубиной примерно до 500 мм (для кирпичных сооружений, для более легких построек меньше) с последующей подсыпкой песка – слоем около 300 мм и щебня ≈200 мм. Материалы для обустройства гравийно-песчаной подушки необходимо учитывать дополнительно. Объём работ по рытью траншеи или котлована Вы можете оценить при помощи нашего калькулятора. Поверх песчаной подсыпки обязательно нужно устроить гидроизоляцию, поскольку без нее вода из бетонного раствора уйдет в песок, что значительно снизит прочность плиты.
Параметры арматуры:
Z – Длина ячейки, т.е. расстояние между продольными рядами арматуры. В железобетонных и плитах согласно СП 63.13330.2012 «Бетонные и железобетонные конструкции» (Актуализированная редакция СНиП 52-01-2003) величина Z выбирается порядка 200 мм – при высоте поперечного сечения H <= 150 мм, при значении H > 150 мм – Z ≈ 400 мм.
W – Ширина ячейки между поперечными рядами принимается – от 75 до 400 мм.
R – Число рядов арматуры. Классическая схема армирования предполагает установку двух рядов арматуры, при этом нижний ряд арматуры работает на растяжение, верхний – на сжатие. Полезные рекомендации касаемо расчета армирования можно почерпнуть из СП 63.13330.2012.
Вес 1 м арматуры зависит от ее диаметра. Примерный вес одного метра популярных диаметров железной арматуры приведен в таблице.
| Диаметр арматуры, мм | Вес 1 погонного метра арматуры, кг |
| 6 | 0,222 |
| 8 | 0,395 |
| 10 | 0,617 |
| 12 | 0,888 |
| 14 | 1,21 |
| 16 | 1,58 |
| 18 | 2 |
| 20 | 2,47 |
| 22 | 2,98 |
| 25 | 3,85 |
| 28 | 4,83 |
| 32 | 6,31 |
Параметры опалубки:
Доска в толщину для сборки опалубки принимается от 25 мм до 50 мм.
Доска в длину. Этот параметр обычно выбирается порядка 4000-6000 мм, в зависимости от выгодности цены на доску для опалубки.
Доска в ширину. Для изготовления опалубки используют обрезную доску шириной 100-200 мм.
Важно покрыть собранную опалубку изнутри полиэтиленовой пленкой, это исключит протечку бетона и даст возможность повторно использовать доски в строительных целях. Параметры состава бетона:
Параметры состава бетона:
Масса мешка, кг – здесь введите, сколько весит 1 мешок цемента в килограммах.
Пропорции бетона по массе. Ориентировочное соотношение компонентов для бетонной смеси – на 1 часть цемента берется 2-3 части песка, щебень – 4-5 частей, вода — 1/2 части (смесь должна быть пластичной и не слишком жидкой). Однако в зависимости от требуемой марки бетона, используемой марки цемента, характеристик песка, щебня, использование пластификаторов или добавок пропорции могут меняться. Типовые нормы расхода цемента для приготовления бетонов сборных и монолитных бетонных, железобетонных изделий и конструкций регламентированы СНиП 5.01.23-83.
Впишите цены на строительные материалы: цемент (за мешок), песок (за 1 тонну), доску (за 1 кубический метр) и арматуру (за 1 тонну).
Нажмите «Рассчитать».
Данный строительный онлайн калькулятор сделает расчет следующих параметров:
- площадь монолитной фундаментной плиты;
- необходимый объем бетона для заливки такого типа основания;
- площадь опалубки (т.е. площадь боковых поверхностей);
- нужное количество пиломатериалов для опалубки и их цену;
- сколько нужно мешков цемента, тонн песка и щебня на возведение плитного фундамента и стоимость этих составляющих бетона для заливки;
- также будет сделан расчет требуемого количества горизонтальных и вертикальных рядов арматуры, ее длину, вес и стоимость арматуры для фундаментной плит.
Обратите внимание, если высота плиты не кратна высоте доски, то количество досок рассчитывается с учетом перекрытия всей высоты плиты. Итоговая цена возведения плитного фундамента даст представление об уровне материальных инвестиций в основу Вашего дома и позволит принять обдуманное решение о целесообразности такого типа фундамента
Также, Вы можете выбрать оптимальное для Вас решение, просчитав параметры других видов фундамента при помощи наших калькуляторов.
Расчетные значения
Приступая к расчету на калькуляторе: указывается количество бетона, которое нужно получить для проведения строительных работ. Его вес рассчитывается кубометрах. Можно рассчитать тяжелые бетоны в различных объемах – от промышленных до малых, переведя предварительно количество литров в кубический метр (например 40 л = 0,04 м3).
Марки прочности бетона в расчете
Важнейшие условия для получения необходимой марки цементного раствора — правильный выбор и точность вычисления составляющих. От произведенных вычислений пропорций зависит качество и предназначение бетона:
- Марка М500 — служит лучшей основой для строительства фундамента промышленных объектов, особых зданий, конструкций и гидросооружений.
- М250 – М350 – используется для ленточного фундамента в частном строительстве, стен в многоквартирных домах, а также плитных оснований.
- М150 – М200 – пригодны для возведения легких конструкций в индивидуальном строительстве.
- М50 – М150 – применяются в отделочных работах, при обустройстве участков (ландшафтный дизайн).
Расчетная формула для приготовления бетонного состава рекомендована методикой, прописанной в ГОСТ 27006 — 86 (1989) «Бетоны. Правила подбора составов» и ГОСТ 7473 — 94 «Смеси бетонные. Технические условия».
Состав и пропорции заполнителей
Характеристики бетонной смеси зависят от точности произведенных расчетов цемента, гравия, воды, поэтому онлайн-калькулятор станет удобным инструментом, чтобы высчитать пропорции в кубах.
При использовании раствора важно учесть размер фракций, соотношение песка, щебенки или гравия. Свойства тяжелого бетона будут зависеть от следующих видов заполнителей, применяемых одновременно:
- крупные – к ним относят щебень (гранитный, известняковый, шлаковый) или гравий. Они отвечают за устойчивость, а также дают меньшую усадку после отливки бетона.
- мелкие – это песок карьерного, речного или керамзитового видов. Его наличие в смеси убирает пористость и повышает плотность бетона. Размер песчинок влияет на водонепроницаемость и плотность бетона: чем меньше – тем лучше и крепче.
Создавая бетонную смесь, важно придерживаться точных пропорций. Они определяют долговечность произведенных работ и выступают гарантией качества
Марка цемента
Цемент является материалом, связывающим между собой все компоненты. Выбор марки зависит от технологии бетонирования, вида бетона и расхода раствора в м3. В случае нарушения пропорции цемент влияет на недолгосрочность эксплуатации, что влечет проведение повторных работ.
Подвижность бетонной смеси
Подвижность – это способность раствора эффективно заполнять опалубку. Она указывает на легкость работ со смесью и качество уплотнения. Заполнение формы для заливки площадки производится с помощью трамбования, вибраций или просто под собственным весом. Существуют следующие категории подвижности бетона:
- Ж1 и Ж2– жесткие смеси бетонов, применяемые при строительстве объектов гражданского и промышленного назначения, железобетонных конструкций, а также опорных площадок. Использование вибрационных устройств для усадки обязательно.
- П1 – применяется при возведении тонких стен, опор, плит с армированием не более 1%. Сопровождается отливка ручным или механическим уплотнением.
- П2 – используется для изделий с армированием более 1% — балок, деталей мостов или в частном строительстве — для изготовления пола в гараже, придавая им особую прочность. Уплотнение производится ручным или техническим способом.
- П3 – такой раствор хорошо заполняет пространство, но еще недостаточно пластичен, чтобы заливать им сложные формы без использования вибрационной техники. Применим в индивидуальном и коммерческом строительстве.
- П4 – бетон легко заполняет полости самостоятельно, без дополнительной усадочной техники. Можно использовать бетононасос. Такой раствор экономит время на заливку площадки и упрощает его.
Наличие пластификаторов, помимо основного назначения – повысить пластичность раствора, способствует эффективному перемещению пгс (песчано-гравийных смесей), различных наполнителей, что обеспечивает качественную отливку. Это положительно влияет на структуру бетона, убирая излишний воздух из состава. Пластификаторы являются обязательным ингредиентом стройки высокого класса.
Виды и размеры
Существует две основные разновидности арматуры:
- Металлическая.
- Композитная.
Металлические стержни, используемые для сборки арматурного каркаса, имеют ребристую или гладкую поверхность.
Ребристые стержни идут на горизонтальную (рабочую) арматуру, так как они имеют повышенную силу сцепления с бетоном, необходимую для качественного выполнения своих функций.
Вертикальные прутки, как правило, гладкие, так как их задача сводится к поддержанию в нужном положении рабочих стержней до момента заливки. Диаметр стержней колеблется в пределах от 5,5 до 80 мм. Для частного домостроения используются рабочие стержни 10, 12 и 14 мм и гладкие 6-8 мм.
Композитная арматура состоит из разных элементов:
- Стекло.
- Углерод.
- Базальт.
- Арамид.
- Полимерные добавки.
Наиболее широко применяется стеклопластиковая арматура.
Она имеет наибольшую прочность, самая жесткая и устойчивая к растягивающим нагрузкам из всех остальных вариантов.
Как и все виды композитных стержней, стеклопластиковая арматура полностью устойчива к воздействию влаги.
Производители заявляют о неизменности эксплуатационных качеств в течение всего периода службы, но на практике справедливость такого утверждения пока не проверена. Проблема композитной арматуры в сложности технологии, из-за которой качество материала у разных производителей заметно отличается.
Кроме того, композитные стержни не способны сгибаться, что неудобно при сборке каркасов и снижает прочность угловых соединений каркаса.
ВАЖНО!
Среди строителей отношение к композитной арматуре сложное. Не отрицая положительных качеств, они не слишком доверяют малоизученным строительным материалам, не прошедшим полный цикл эксплуатации. Кроме того, металлическая арматура имеет вполне определенные технические характеристики, тогда как композитные виды обладают довольно большим разбросом свойств. Все эти факторы ограничивают применение композитных стержней.
Арматура
Арматурный каркас обеспечивает прочность железобетонной конструкции и ее устойчивость к нагрузкам на растяжение. Характеристики используемых армирующих элементов определяются по результатам вычислений в проекте. Их взаимное расположение и геометрические параметры каркаса определяются по составляемой карте армирования. Кроме этого, нужно провести расчет арматуры для монолитного плитного фундамента, чтобы закупить нужное количество металлоизделий. Сделать это поможет наш онлайн-калькулятор.

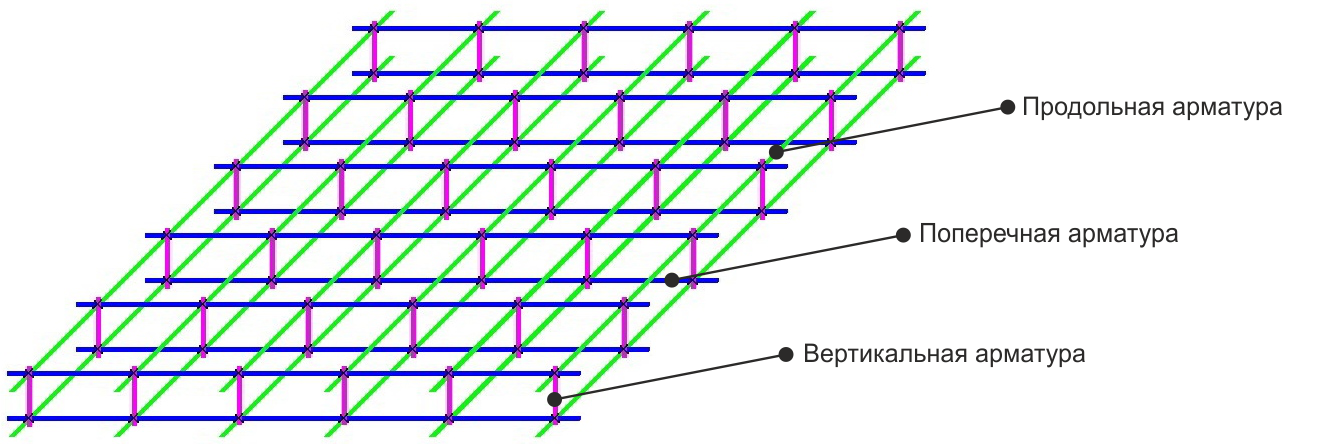

Результат выдается в длине по следующим видам арматуры:
- продольная;
- поперечная;
- вертикальная;
- вся.
Схема армирования монолитного фундаментаФото из открытых источников с изменениями ecostroyhouse.ru
Для проведения вычислений, помимо общих размеров основания, потребуются исходные размеры ячейки и количество рядов армирующих элементов.
