Как сделать разуклонку плоской кровли? Керамзитом, пенополистиролом и фанерой – Виды крыш и материалов: Обзор и Инструкция

Способы укладки

Устройство мягкой кровли, технология укладки «Технониколь», советы – все это вы найдете в статье. Мягкая кровля может укладываться одним из двух способов, первый предусматривает использование крепежей, тогда как второй осуществляется методом наплавления. Первая технология применяется для наклонных кровель, полотнища фиксируются скобами, гвоздями, саморезами или с помощью мастики.

Такая кровля имеет вид рулонов, которые на первом этапе раскатываются по поверхности, а после разогреваются горелкой. Перед началом работ основание подготавливается, для этого его выравнивают, очищают и хорошо просушивают. Монтажные работы не рекомендуется осуществлять в дождливую, сырую или туманную погоду, в противном случае материал может вздуться.

Утепление крыши

Постройка крыши дома производится с выполнением обязательной теплоизоляции, поскольку это существенно снижает потери тепла через крышу. Особенностью такого типа конструкция является то, что они могут быть утеплены не только изнутри, но и снаружи. В первую очередь необходимо выполнять именно наружное утепление, поскольку внутреннее можно сделать уже в процессе эксплуатации постройки.

Сегодня практически повсеместно отказываются от жестких теплоизоляционных плит, выбирая минеральную вату. Такие утеплители отличаются низкой теплопроводностью и могут похвастать очень малым весом. Второй особенностью этого материала является негорючесть, что и стало причиной для увеличения спроса на него. На роль внутреннего утеплителя все же лучше выбрать плиты. Пенополистирол хорошо справиться с этой задачей. Его монтаж производится на деревянные планки, которые располагаются через каждые 30-40 см. Сами плиты к древесине приклеиваются мастикой или специальным клеем.

Устройство

Создание плоской крыши напоминает изготовление многослойного пирога, в котором кровельные материалы накладывают друг на друга, чтобы обеспечить наилучшую гидроизоляцию. Покрытие такого типа может включать в себя 3-9 слоев, уложенных в определенной последовательности. Однако, затраты на обустройство такого типа перекрытия в 3-4 раза дешевле строительства скатных аналогов за счет экономии на пиломатериалах, используемых для создания стропильного каркаса. Строение плоских крыш представляет собой следующую конструкцию:

Устройство плоской кровли

1. Основание, обработанное специальной грунтовкой. В качестве основания для настила плоских крыш выступают бетонные плиты или деревянный настил. Они предварительно очищаются от загрязнений и мусора, выравниваются, на поверхности заделываются все трещины. Затем происходит нанесение грунтовочного слоя, который делает структуру материала более гладкой и повышает адсорбцию.
2. Стяжка. На предварительно подготовленное основание плоской крыши заливают слой бетонной стяжки, чтобы выполнить разуклонку. Разуклонкой называют процесс создания уклона для обеспечения переноса дождевой и талой воды к водосточным воронкам.
3. Теплоизоляционное покрытие. Чтобы предотвратить теплопотери, на бетонную стяжку укладывают плиты утеплителя. Обычно используется стекловата, базальтовое волокно или экструдированный пенополистирол. Некоторые технологии позволяют делать разуклонку, используя засыпные термоизоляционные материалы, в том числе керамзит.
4. Стяжка. После термоизоляционного покрытия плоских крыш следует еще один слой стяжки, который защищает утеплитель от механических повреждений, деформации и намокания.
5. Гидроизоляция. После второго слоя стяжки, настилается гидроизоляционное покрытие, для создания которого используются современные кровельные материалы, уложенные в несколько слоев. Плоская мягкая кровля делается из битумных, полимерных и битумно-полимерных покрытий, монтируемых путем наплавления или заливки.

Строение битумных материалов

Нормы и требования СНиП

Основными ориентирами служат СП 17.13330 и рекомендации производителей кровельных материалов, в частности – специализированных систем для плоских крыш.

Минимальные и максимальные показатели

Строительные нормы относят к плоским крышам конструкции с уклоном в пределах 1-11°. Крыши без уклона считается возведенными с нарушениями, конструкции с большим уклоном относятся к скатным.

Параметр оказывает прямое влияние на скорость отвода воды с поверхности и учитывается как при проектировании пирога (а именно – при расчете типа и схемы разуклонки), так и при выборе системы водосбора и вентилирования (при наличии).

Таблица с допустимыми нормами

Минимально допустимый уклон плоских крыш разного типа приведен в таблице ниже:

Отдельные требования выдвигаются к минимальному уклону крыши, покрываемой традиционными рулонными, листовыми и мелкоштучными покрытиями. Отклонение от рекомендуемого минимума (см. табл.) не допускаются или реализуются с принятием дополнительных мер по герметизации пирога, что отрицательно сказывается на смете.

Виды крыш

Прежде чем разбираться с вопросом устройства и задания необходимого угла наклона кровли, нужно точно определиться с формой крыши. В зависимости от обустройства кровли можно выделить несколько основных видов конструкций:

1. Односкатная крыша характеризуется наличием наклонной плоскости, которая расположена на стенах разной высоты. Устройство такого профиля, возможно, при использовании любого кровельного материала.
2. Двускатная крыша считается самой надёжной и простой по монтажу. Такая конструкция имеет две наклонные плоскости. Диапазон материала, применяемого при изготовлении — довольно разнообразен.
3. Шатровая форма крыши обусловлена наличием нескольких равнобедренных треугольников, вершины которых замыкаются в одной точке. Недостатком такой формы, можно назвать, необходимость создания сложной стропильной системы, что компенсируется небольшим количеством расходного материала.
4. Перекрытие сводчатой формы изготавливается из камня или кирпича. В индивидуальном строительстве используется редко, так как является очень тяжёлым.
5. Вальмовая крыша представляет очень сложную конструкцию, которая имеет четыре ската (два трапециевидной и два треугольной формы), со срезанными вершинами.

Скатной крыша считается, если минимальный уклон кровли составляет десять градусов.

Выделяют два основных вида кровли:

1. Эксплуатируемая кровля применяется, когда возникает необходимость создания дополнительных помещений в пространстве между потолком и самой кровлей.
2. Неэксплуатируемая кровля — это вариант отсутствия пространства между верхним перекрытием и крышей либо использование этой площади в технических целях. Плоские крыши относятся к такому виду поверхностей. Они имеют уклон кровли 2—7 градусов, при этом расстояние между перекрытием и крышей не более полутора метров.

Строительство таких крыш выгодно, так как требует минимальных затрат на работу и материалы. Высокая надёжность обуславливает частое применение плоской кровли.

Скатные крыши дают возможность использовать свободное пространство под нужды хозяйственного назначения (чердак, мансарда). При хорошем утеплении можно устраивать жилые помещения.

Плюсы и минусы плоской крыши

Плоская крыша, несмотря на кажущуюся простоту, обладает рядом полезных характеристик, привлекающих строителей. Есть у таких конструкций и недостатки, которые обязательно нужно учитывать.

Преимущества плоских кровель

1. Экономичность. Это одно из главных достоинств плоской крыши. Площади таких крыш в сравнении со скатными конструкциями гораздо меньше. Соответственно, на её монтаж потребуется меньше средств, времени, материалов и затрат рабочей силы.
2. Надёжность. Крыша такой конструкции менее подвержена негативному влиянию природных коллизий. Вероятность сноса или задирания плоской кровли гораздо меньше, чем у скатных вариантов.

3. Простое устройство. Строительство и ремонт плоской крыши осуществить намного легче и безопаснее, ведь материалы располагаются на ровной поверхности.

4. Функциональность. Плоская крыша — отличная площадка для обустройства на ней всевозможных коммуникаций (антенны, кондиционеры, солнечные батареи и пр.). Здесь также часто оборудуют место для отдыха, красивую оранжерею, мини-огород с теплицей, сооружают площадки для занятий спортом, устанавливают тренажёры. Фантазия застройщиков очень разнообразна. Использование инновационных технологий позволяет выкладывать на поверхности плитку или брусчатку. Допустимо даже размещение бассейна, летнего кафе или автомобильной парковки.

Фотогалерея: варианты эксплуатации плоской крыши

Недостатки плоской кровельной конструкции

Любая кровля не может быть идеальной. Есть существенные минусы и у плоской крыши:

• неустойчивость к снегопадам (при сильных снежных осадках увеличивается вероятность пролома крыши, при весеннем обильном таянии возможны протечки);
• необходимость сооружения дополнительных стоков для воды;
• повышенные требования к состоянию гидро- и теплоизоляции кровли.

Если на поверхности плоских конструкций сделаны внутренние водостоки, то они требуют постоянного контроля за их состоянием (необходимо проводить очистку от мусора, устранение промерзаний и т. п.).

Битумные рулонные материалы

Традиционно использовавшиеся всегда рубероид, толь и пергамин, широко применяются и поныне, но главным их недостатком является недолговечность, вследствие малой устойчивости к морозу, ультрафиолету, био‑ и механическому воздействию. Это проявляется в растрескивании и постепенном послойном разрушении, что вызывает необходимость повторных нанесений покрытия через каждые 10–15 лет эксплуатации для рубероида, а при использовании пергамина или толя — 5–10 лет. Поэтому они постепенно уступают место новым синтетическим рулонно‑битумным кровельным покрытиям на основе:

Технониколь — отличный материал для кровли крыши

1. Стеклоткани, стеклохолста и модифицированного битума, обладающими гораздо лучшей прочностью, долговечностью и другими эксплуатационными характеристиками.


   Стеклобит ХПП‑3.0	стеклохолст	45 р./кв. м
   Стеклобит ХПП‑4.0	стеклохолст	55 р./кв. м
   Стекломаст ТКП‑4,5	стеклоткань	70 р./кв. м
   Стекломаст ТПП‑3,5	стеклоткань	65 р./кв. м
   Стекломаст ТКП‑4,0	стеклоткань	60 р./кв. м
   Стекломаст ТПП‑3,0	стеклоткань	57 р./кв. м

   А также их аналоги от различных производителей: Линокром, Стеклоизол, Филигиз, Бикроэласт, Бирепласт-Норма, Юникром, Рубикром, Бикрост, Рубемаст, Гидростеклоизол, Рубестек.

1. Битумно-полимерных кровельных материалов из полипропилена или полиэстера:

• Изопласт ЭПП 3.0 и 4.0, стоимостью 120 и 140 р./кв. м, соответственно, применяемые для нижнего слоя защитного покрытия,
• Изопласт ЭКП 4.5, Изопласт ЭКП 5.0 — для верхнего слоя, цена — 160 р./кв. м,
• Изопласт ЭМП 5.5 — высокой плотности, с повышенными требованиями к гидроизоляции, используемый также для железобетонных оснований и фундаментов, цена — 180 р./кв. м,
• и другие, аналогичные: Мостопласт, Элабит, Люберит.

1. Алюминиевой фольги: Металлоизол и Гидроизол, используемые в гидро ‑ и теплоизоляции трубопроводов материалы также нашли применение в кровельном деле.

Цифры в названиях материалов обозначают, как правило, вес 1 кв. м материала.

Основные виды полимеров

Существуют разные типы кровельных полимерных материалов. Популярны следующие:

• акрил;
• полиэстер;
• полиуретан;
• пластизол;
• полимерные мембраны.

Все материалы характеризуются надежностью и эластичностью, хорошей гидроизоляцией, стойкостью к механическим воздействиям.

Акрил

Технические характеристики:

• возможность проведения работ при температуре от +5 до +30 градусов;
• время высыхания — 2-3 часа;
• расход на 1м2 — 1кг.

Материал отличается:

• водонепроницаемостью.
• устойчивостью к растрескиванию;
• высокими показателями защиты от ультрафиолетового излучения;
• нейтральным запахом;
• пожаро — и взрывобезопасностью;
• быстрым высыханием;
• возможностью использования на разных поверхностях.

Акриловая мастика применяется для защиты кровли, мест примыкания дымоходов и вентиляционных систем от влаги. Наносится состав на сухую поверхность валиком в 2-3 слоя. Для первого слоя акрил разводят в воде и наносят в виде грунтовки, чтобы заполнить все мелкие поры.

Строители рекомендуют наносить слои мастики «крест-накрест».Гидроизолирующая акриловая мастика выполняет важные функции:

• защищает кровельную конструкцию от сырости, следовательно, и от плесени;
• укрепляет поверхность.

К недостаткам материала относится высокая стоимость из-за большого расхода. Цены на акриловое полимерное покрытие составляют от 536 рублей до 4000 тысяч. Стоимость зависит от производителя. Импортная мастика дороже.

Полиэстер

Технические характеристики:

• номинальная толщина покрытия — 25 мкм;
• прочность при обратном ударе — 10-15 Дж;
• максимальная эксплуатационная температура +120 градусов.
• покрытие гладкое.

Полимерное покрытие полиэстер применяется при обустройстве кровель зданий, строительных сооружений, складских помещений. Состав наносится на тыльную сторону металлочерепицы очень тонким слоем.Преимущества материала:

• оптимальное соотношение качества и цены;
• много цветов;
• эстетичный вид;
• хорошая гибкость;
• гарантийный срок службы — до 20 лет.

К недостаткам полиэстера относится необходимость нанесения очень тонким слоем. В результате покрытие легко поцарапать даже при слабом механическом воздействии. Примерная стоимость 1 квадратного метра металлочерепицы, покрытой полиэстером, составляет от 250 до 600 рублей в зависимости от производителя и серии.

Полиуретан

Благодаря устойчивости полиуретана к перепадам температур и морозам, он подходит для применения в любых климатических зонах.

Технические характеристики:

• повышенная эластичность — 100%;
• хорошая адгезия с бетоном, деревом, металлом и стеклом;
• эксплуатационная температура до минус 60 градусов.

Материал предназначен для работ, связанных с возведением и ремонтом кровли: уплотнения соединений, обработки каналов для вентиляции и дымоходов, устранения течей, заделки дыр, замазки трещин.

Для нанесения герметика пользуются специальными пистолетами. При малых объемах применяют механические приспособления. Пневматические и аккумуляторные устройства предназначены для профессиональных работ при многоэтажном строительстве. Материал наносят равномерно поверх утеплителя, не допуская пустот и разрывов. Разравнивают деревянной или стальной расшивкой. Преимущества:

• легкое нанесение;
• равномерность;
• отсутствие швов после проведения обработки;
• легкая окраска;
• устойчивость к ультрафиолету;
• высокая скорость полимеризации (полностью затвердевает через 2 недели);
• износостойкость;

Недостатками является высокая стоимость и опасность для здоровья из-за повышенной токсичности. Во время работы следует надевать перчатки и респиратор.

Наши работы

Кровля с нуля в деревне Обухово

Монтаж композитной черепицы в д. Красные Орлы

Монтаж водостока в Москве на Волгоградском проспекте

Кровля с нуля в Химках

Комментарии

Давид 11.07.2012 17:27 -1 у меня проблема с крышей, при установке оказалось, что по моему мнению уклон не достаточный, каким должен быть минимальный градус уклона?

Ответить | Ответить с цитатой | Цитировать Консультация по телефону +7(495) 241-00-59 Отвечает Михаил-Прораб модератор

минимальный градус уклона 8-10 градусов, но здесь многое зависит от количества осадков, выпадающих в Вашей местности.

Нина 29.04.2013 04:57

+1 Почему сейчас все надо знать самому? Нам крышу делали специалисты — не один дом уже построили, а уклон сделали так, что водосток по весне не справляется, хоть заново переделывай!

Ответить | Ответить с цитатой | Цитировать Консультация по телефону +7(495) 241-00-59 Отвечает Михаил модератор

Или поставьте дополнительные воронки.

Александр 29.04.2013 20:58

0 Скажите, погода жаркая и сухая 8-25 градусов, дожди – от 40 градусов рекомендуется. А для климата в районе Смоленска какая будет лучше? Насколько я понимаю, нечто среднее, 20-40. Или нет?

Ответить | Ответить с цитатой | Цитировать Консультация по телефону +7(495) 241-00-59 Отвечает Михаил модератор

Зависит еще от покрытия и архитектуры кровли.

Ренат 30.04.2013 21:16

+1 Насколько мне известно, для металлочерепицы необходимо устанавливать снегозадержател и вне зависимости от уклона кровли. Потому что на металлочерепице в любом случае будет скапливаться снег. И будет опасность лавинообразного схода.

Ответить | Ответить с цитатой | Цитировать Консультация по телефону +7(495) 241-00-59 Отвечает Михаил модератор

На уклоне в 40-45 градусов эффекта от снегозадержания не будет, т.к. снег на кровле не будет лежать.

Женя 01.05.2013 20:29

+1 Простая математика, а вернее геометрия и ничего сложного нет, совсем другое дело — это посчитать количество необходимого материала на строительство крыши. а с уклоном, я уже разобрался.

Ответить | Ответить с цитатой | Цитировать

Василий 02.05.2013 22:17

0 При устройстве разуклонки кровли с помощью засыпного утеплителя, со временем произошло его смещение, как лучше отремонтировать в таком случае? Крыша плоская.

Ответить | Ответить с цитатой | Цитировать Консультация по телефону +7(495) 241-00-59 Отвечает Михаил модератор

Не смогу Вам помочь, т.к. Занимаюсь только скатными кровлями.

Ярик 03.05.2013 20:50

+1 Скажите, а градус уклона зависит от материал из которого сделана кровля, или там такие незначительные погрешности, на которые не стоит обращать внимания?

Ответить | Ответить с цитатой | Цитировать Консультация по телефону +7(495) 241-00-59 Отвечает Михаил модератор

Абсолютно верно-для каждого материала рекомендован свой минимальный уклон от которого его можно использовать.

Обновить список комментариев

Какой минимальный уклон плоской кровли

При строительстве крыш хозяйственных и промышленных зданий необходимо делать хотя бы минимальный уклон кровли. Абсолютно плоская и ровная крыша неэффективна в качестве отведения воды. Атмосферные осадки задерживаются на крыше, а со временем появляются области застоя, высыхающие лишь в сильную жару. Со стороны такая крыша выглядит плоской, как на фото, но при этом эффективность отведения повышается, а соответственно, увеличивается срок службы кровельного покрытия.

Почему необходимо сделать уклон

Образование зон застоя вредно для кровельного материала. В холодную пору года вода постоянно замерзает и тает, из-за этого кровельный материал разрушается, и создаются все условия для возникновения коррозии.

Кроме того, в зонах застоя образуется аналог почвы, где могут прорастать принесенные ветром семена растений. В результате однажды можно обнаружить на крыше растение, проросшее сквозь кровлю. Чтобы избежать данных неприятностей, необходимо сделать разуклонку. Делают разуклонку еще во время строительства плоской крыши. Минимальный уклон плоской кровли СНИП должен составлять 1-4 градуса. Обычно такого уклона достаточно для того, чтобы отвод талой и дождевой воды с крыши был эффективным. Данный угол, под которым плоскость крыши направлена к горизонтали, называют уклоном. Работы, с помощью которых можно создать данный угол, называют разуклонкой.

Варианты разуклонки кровли

Разуклонку плоской крыши можно сделать следующими способами:

• с использованием материалов для утепления;
• с применением керамзита, перлита и других засыпных материалов;
• с применением легких бетонных смесей на основе засыпных утеплителей;
• с применением легких бетонных смесей на основе полимерных наполнителей.

Материалы для покрытия плоских кровель

В качестве кровельных материалов для плоских крыш применяются:

• мастики;
• полимерные мембраны;
• рулонные материалы на битумной основе.

Они обеспечивают хорошую гидроизоляцию и отличную устойчивость к механическим воздействиям и температурным перепадам.

Битумные материалы

Основу многих рулонных покрытий составляет окисленный или модифицированный битум. Рубероид, стеклоизол, рубемаст, еврорубероид — основные разновидности битумных материалов, применяемых на плоской крыше.

Таблица: характеристики рулонных битумных материалов

Название материала	Что собой представляет	Средний срок службы	Характеристики
положительные	отрицательные
Рубероид	Картон, который пропитали битумом. Есть у материала ещё защитный слой из подсыпки — талька, песка, зернистого керамзита и пр.	5–10 лет	Хорошая гидроизоляция, устойчивость к атмосферным коллизиям и к воздействиям механического типа.Невысокая стоимость, простота монтажа.	Не выдерживает температуру +50 °C и выше. На рубероиде образуются трещины и при больших минусовых значениях.
Рубемаст	Улучшенная модификация рубероида с более толстым слоем битума.	15 лет	Высокая пластичность и стойкость к образованию трещин (при перепадах температур и механических повреждениях).	Необходимость в определённых навыках при наплавлении этого материала.
Стеклоизол	Основа материала — стекловолокно с битумным верхним слоем. Для защиты вверху есть дополнительный слой подсыпки, а внизу — специальная плёнка.	20 лет	Не гниёт, не растрескивается.	Требует профессионализма при укладке, могут образовываться пузыри и складки, прожоги битумного покрытия при неисправной работе газовой горелки.
Еврорубероид	Битум, снабжённый различными полимерными добавками.	Более 20 лет	Все характеристики на порядок выше, чем у любых других битумных материалов	Нужны навыки в монтаже.Высокая стоимость.

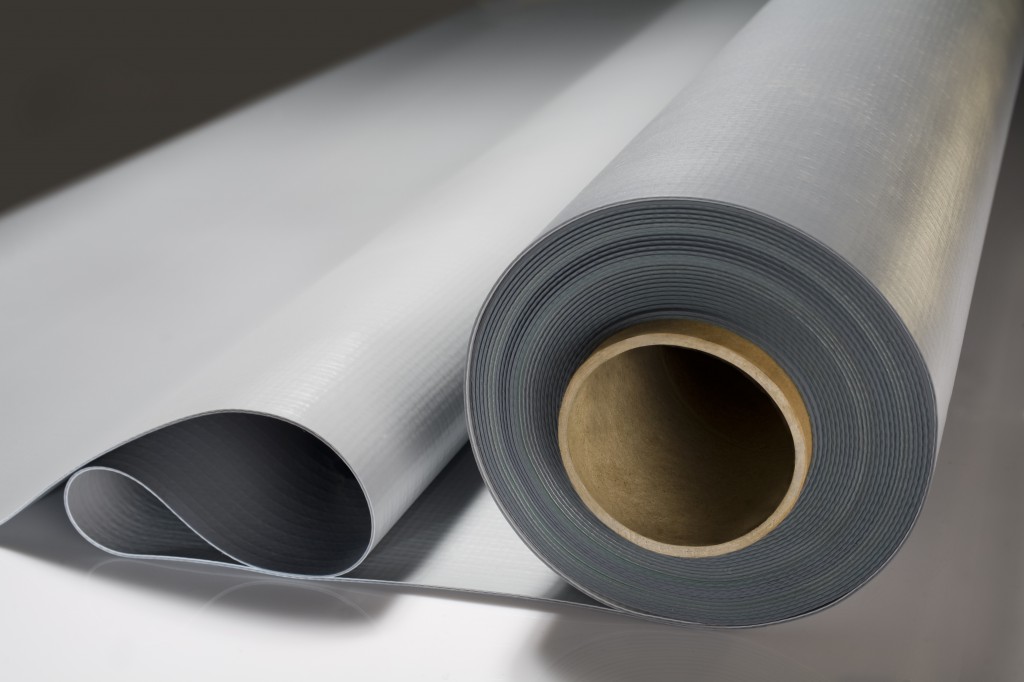

Полимерные мембраны

Популярными эти материалы стали относительно недавно. Преимущество таких покрытий плоской крыши — пластичность, устойчивость к повреждениям, стойкость к температурным перепадам, несложный монтаж. Ещё один большой плюс полимерных покрытий — их производственный метраж. Длина одного рулона полимерной мембраны от 20 до 60 метров, поэтому ей можно очень быстро покрывать большие площади плоской кровли.

Полимерные мембраны выпускаются в рулонах большой длины, поэтому ими можно быстро покрывать большие площади

Эксплуатационный период крыш с полимерными мембранами составляет 30–50 лет.

Мастики

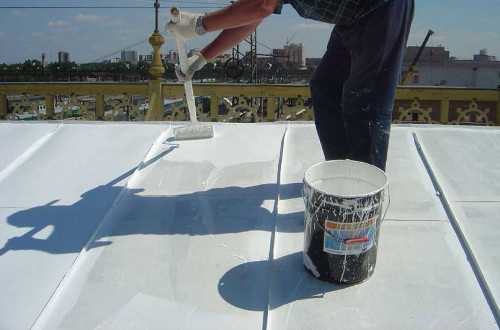

Положительные моменты в использовании мастичных материалов — отсутствие швов и цельность покрытия. Срок службы таких крыш от трёх до десяти лет.

Нанесение вязкой и тягучей мастики на поверхность кровли — процесс несложный, этот слой становится твёрдым при обычной температуре воздуха. Мастики также используют и в качестве клеящейся основы для монтажа рулонных материалов.

Существуют холодные и горячие мастики. Первый тип не требует дополнительных манипуляций при подготовке и проведении монтажа, во втором случае понадобится разогрев смеси до 180°. Работать с холодными мастиками безопаснее, но горячие материалы схватываются быстрее.

Для каких типов зданий подходит?

Монолитные плоские крыши имеют широкую область применения:

• жилищное каменное строительство: низко- и высоко этажное;
• промышленные объекты; общественные здания;
• учебные и медицинские заведения;
• торгово-развлекательные заведения.

Их применение наиболее востребовано при высоких весовых нагрузках объекта, прежде всего — в многоэтажных зданиях.

При применении этой технологии возведения крыш в частном домостроительстве к их основным преимуществам можно отнести существенное сокращение затрат на строительство дома за счет самостоятельного производства отдельных либо всех этапов работ с наименьшим уровнем использования спецтехники.

Технология и варианты

Выполнить разуклонку можно двумя способами:

• положить с уклоном само основание крыши;
• положить основание плоско, а угол выполнить с помощью кровельного пирога.

Разуклонка кровли из профнастила выполняется первым способом: профлист – легкий материал, уложить его под углом несложно, а высокие нагрузки поверх него нежелательны.

Если основание – бетонная плита, все наоборот: она легко выдержит вес тяжелого пирога, а надежно уложить под углом саму плиту практически невозможно.

Для создания разуклонки поверх плиты есть несколько способов:

1. Керамзит, перлит или другой насыпной материал. Его насыпают по маякам, обеспечивая угол, сверху заливают цементным молочком. Для гидроизоляции (керамзит гигроскопичен) используют стеклоизол, его стелют на утеплитель сверху. Плюсы этого варианта: дешевизна, маленький вес, негорючесть, отличные теплоизоляционные свойства. Минусы: форма гранул мешает выдержать угол; фиксация цементным молочком ненадежна, со временем уклон пропадает.

2. То же самое, но с цементной стяжкой сверху. Такой вариант прочнее, на стяжку можно уложить любое покрытие: рулонную кровлю, мастику, керамическую плитку. Но выполнить сложнее и вес больше.

3. Бетонная смесь с керамзитом или шлаком в составе. Достаточная прочность, надежность, теплоизоляционные свойства. Но: большой вес и потребуется специальное оборудование.

4. Бетонные смеси с полимерными наполнителями. Вес меньше, но материал и процесс дороже.

5. Разуклонка неутепленной кровли может быть выполнена пластиковыми кровельными панелями. Удобство монтажа ( панели оснащены замками), малый вес, высокая цена.

6. Плитный утеплитель. Используются либо специальные клиновидные плиты из минваты или ППС, либо укладывают обычные плиты на регулируемые пластиковые подставки. На интенсивную эксплуатацию такая кровля не рассчитана. Плюсы – малый вес, простота монтажа. Цена клиновидных плит выше, чем обычных.
