Конструкция вальмовой крыши
Данный тип кровли обладает четырьмя скатами. При этом для торцовых скатов, называемых вальмами и простирающихся от конька до карниза, характерна треугольная форма. Другие два ската обладают трапецеидальной формой.
Монтаж вальмовых крыш представляет собой достаточно трудоемкий процесс, однако они помогают придать зданию очень стильный облик. Ввиду того, что нагрузка на крайние стропила центральной двухскатной кровли значительно больше, чем на прочие элементы, эти стропила необходимо усилить
Крайне важно грамотно выполнить расчет вальмовой крыши, особенно в части соотношений ее вальмового и двухскатного элементов, поскольку от этого зависит надежность всего строения
Одним из составных компонентов успеха возведения зданий с подобной кровлей является квалифицированный выбор древесины для стропил. В этих целях хорошо подходят такие породы, как сосна либо лиственница. Не следует забывать, что дерево должно быть хорошо просушено и пропитано качественным антисептиком.
Если торцовые скаты не доходят до карниза, а обрываются, то подобный тип кровли называется полувальмовым(«голландским»). В небольших коттеджах с деревянными перекрытиями самым рациональным вариантом будет подобная крыша со стропильной системой, снабженной затяжками. В больших зданиях стропильная система вальмовой крыши будет иметь существенно более сложную структуру.
Стропильная система вальмовой крыши
Еще одним хорошо известным типом является «датская» вальмовая крыша: конструкция ее включает несколько характерных элементов. Речь идет о специальных досках дляопоры, стропилах, вальмовых стропилах, усиливающем ригеле с вкладышем, верхней обвязке стены, проставках. Ввиду простоты монтажных работ, а также возможности сэкономить на кровельных материалах, подобный вариант признается весьма привлекательным инженерным решением для застройщиков, чьей целью является вальмовая крыша своими руками.
Полувальмовая крыша
Кровля, обладающая тремя фронтонами, предполагает наличие следующих составляющих: стропил для фронтонов, коньковых специальных прогонов, стоек, балок перекрытий, многочисленных затяжек.
Подобное устройство вальмовой крыши избавляет архитектурные объекты от безликости исполнения и отлично подходит для необычных строений, например, зданий с башенками. Это — более дорогостоящая конструкция вальмовой крыши, она является существенно более сложной, чем у «датской» кровли. Общая площадь ее поверхности весьма велика, следовательно, возведение здания с такой крышей потребует значительного увеличения бюджета строительства.
Датская крыша

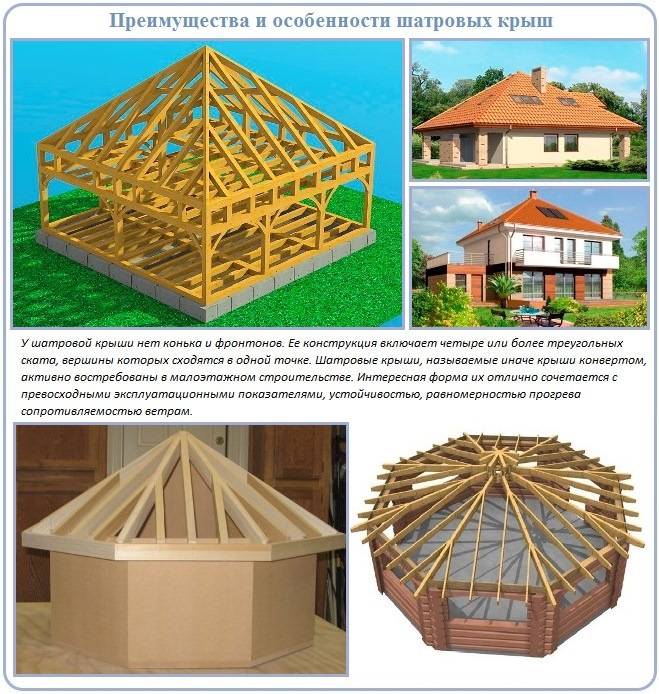

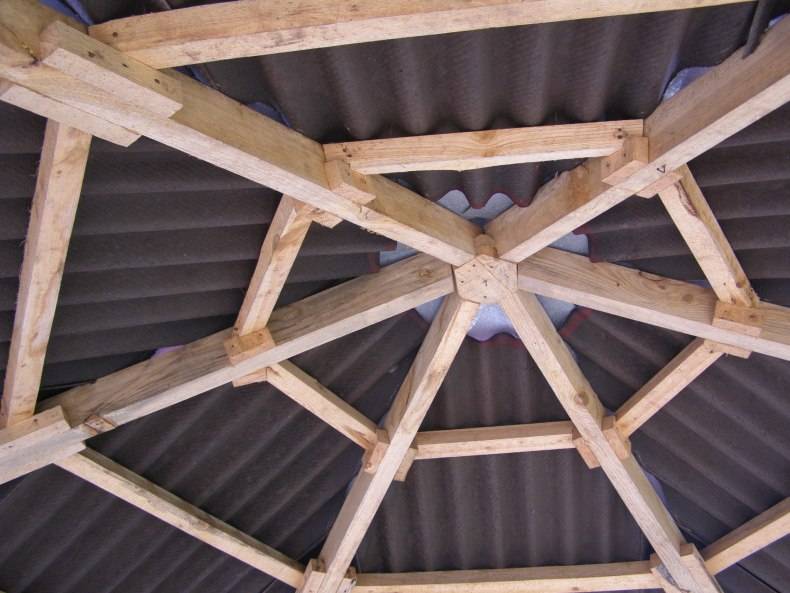

Особенности шатровых стропильных систем
Выбор способа сооружения
По аналогии со скатными крышами в устройстве шатровой конструкции используются два вида стропильных ног:
Выбор наслонного или висячего типа стропилин определяет способ установки элементов прочих деталей конструкции.

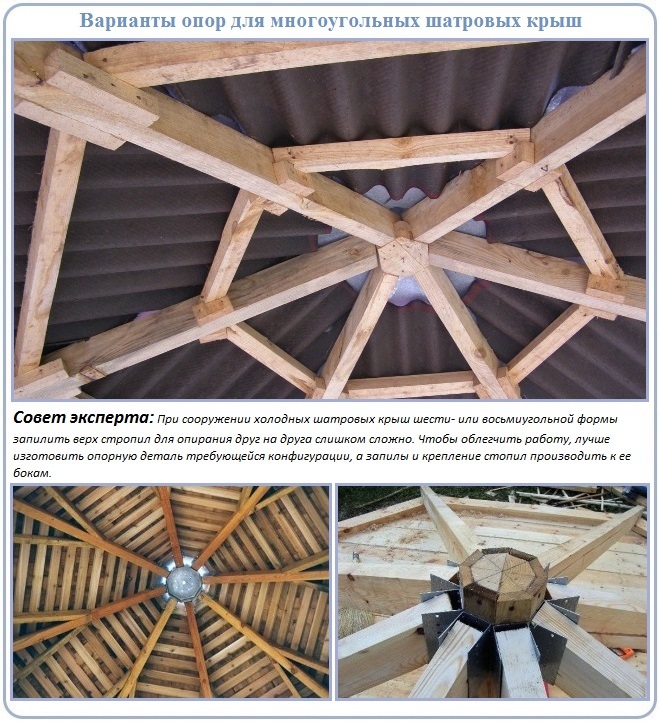

Дополнительные опоры для накосных элементов

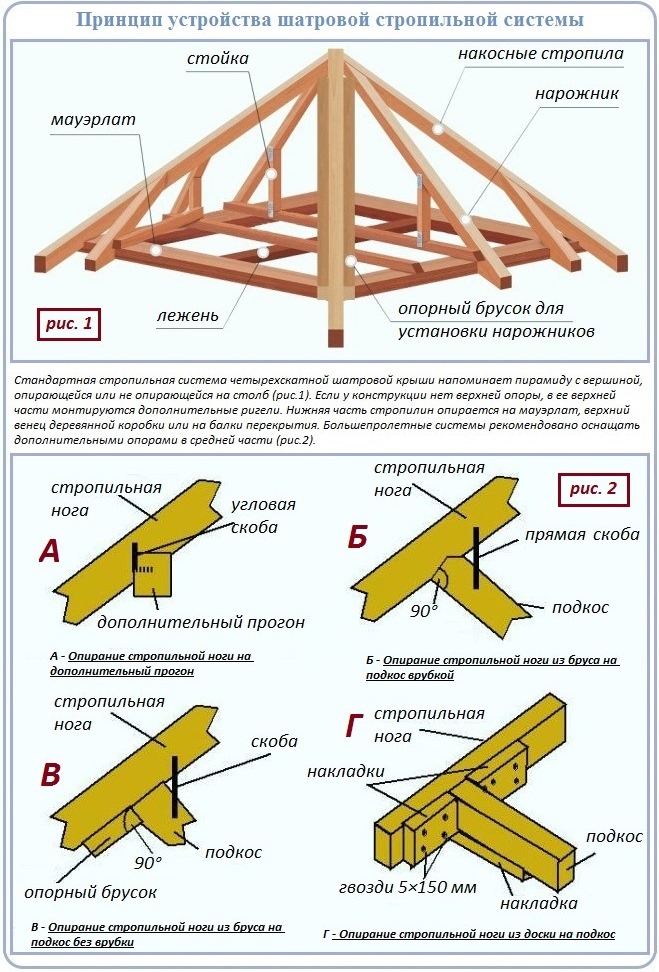

Чтобы повысить жесткость конструкции и предупредить провисание длинных накосных ног, под них устанавливают дополнительные опоры. Число и тип дополнительных опор зависит от размера пролета, перекрываемого диагональной ногой:
Подкосы устанавливают под произвольным углом от 45º до 53º, шпренгели, шпренгельные фермы и стойки строго вертикально.
Характерные способы сооружения стропильной системы с опорой или без под шатровую крышу изображены на фото и схемах:
Нюансы установки нарожников
Шаг установки как стандартных, так и укороченных стропилин утепленной крыши обычно равен ширине плиты теплоизоляции. Однако если верхние узлы крепятся гвоздями или врубками допустимо изменение шага, чтобы сместить верхние пятки смежных скатов относительно друг дружки.
Зачем и когда нужен проект
Termit.spbУчастник FORUMHOUSE
В идеале строительство любой крыши надо начинать с проекта. Чертеж нужен для строительства сложной стропильной конструкции. Простые крыши, для маленьких домов можно делать по месту. Еще один важный момент: чертеж нужен тому мастеру, который умеет его читать. Если в качестве мастеров выбор пал на узбеков, то обычной фотографии крыши будет вполне достаточно.
Крышу же, о которой пойдет речь, точно не назовешь простой.
А чертежи Termit.spb (Анатолий) умеет не только читать, но и создавать. По его словам, модель крыши с прорисованными стропилами – необходима. Она позволяет понять желания заказчика и согласовать внешний вид будущей крыши.
Для удобства работ понадобятся строительные леса, например, такие.
Шаг стоек привязан к сечению доски настила, сами стойки из бруса 50×100 мм, они же потом пойдут в распил и станут черепными брусками. А дюймовку с настила пустят на черновые полы в деревянных перекрытиях – сразу и экономия на материалах, и не придется думать, куда девать ненужные больше леса после окончания работ.
Также мастер выполнил чертежи крыши.
Termit.spb
Подгонять стропила на глазок я не очень большой мастер, поэтому данную крышу буду резать по чертежам. Здесь мы видим балки чердачного перекрытия, план раскладки мауэрлатов, схема накосных стропил, план кровли с отображением проекционных размеров (для получения скатных размеров надо поделить на косинус угла наклона крыши), и один из разрезов крыши, всего их будет пять или шесть. Главное, правильно их начертить.
Разрез крыши.
Видео-инструкция
https://krovgid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html
https://krovgid.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html
https://krovgid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html
https://krovgid.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html
Особенности устройства стропильной системы
На первом этапе устройства необходимо определиться с видом стропил, которые могут быть висячими или наклонными.
Висячие стропила будут иметь упор в наружные стены возведённой постройки, но строить и выполнять ремонт такой крыши достаточно сложно. Наклонный вариант стропил более удобен для монтажа и выгоден с экономической точки зрения. Наклонная стропильная система является идеальной конструкцией при возведении крыши с кровельным уклоном менее сорока градусов.
Кроме того следует учитывать, что для стропильной системы шатровой крыши необходимы очень надёжные крепления и качественный строительный материал, что обусловлено высокой нагрузкой.
Устройство стропильной системы
Лучшее решение для получения надёжной и прочной конструкции заключается в использовании балочно-затяжного устройства в совокупности с подкосами и стойками. Весь пиломатериал, планируемый к использованию для возведения шатровой крыши, должен быть обработан защитными составами и огнеупорной пропиткой.
https://youtube.com/watch?v=jTQvBWOZDko
Брус мауэрлата необходимо установить по периметру сооружения или в месте крепления стропильных ног, которое определяется в соответствии с чертежом. При креплении к кирпичным сооружениям, опорный брус следует расположить на внутренней стеновой части и обязательно выполнить гидроизоляцию.
В деревянных зданиях в качестве мауэрлата может быть использована верхняя часть сруба или выполнена верхняя обвязка на каркасном сооружении.

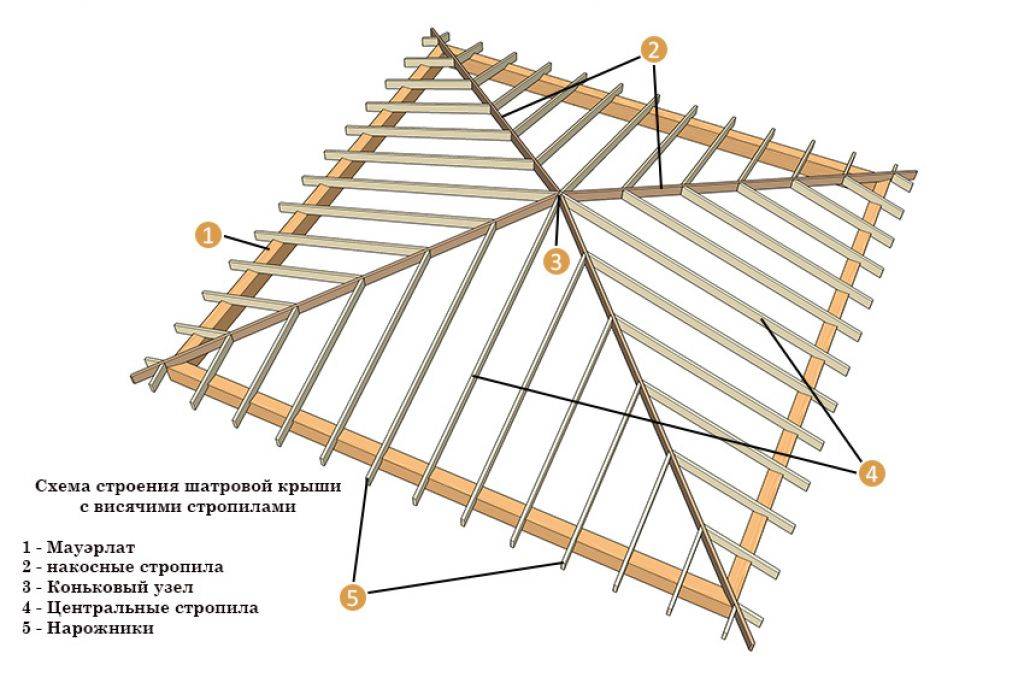

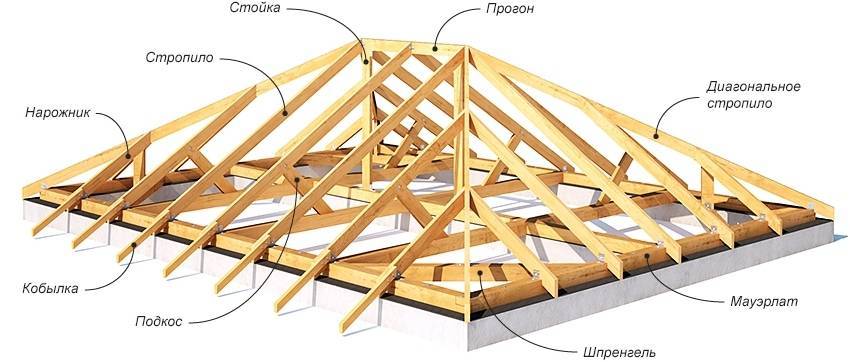

Сама стропильная система шатровой кровли состоит из следующих основных элементов:
- диагональные или накосные стропила;
- укороченные скатные стропила или нарожники.
Этап ІІ. Заготовка конструктивных элементов
Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.
Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат.
Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.
Далее вы будете строить стропильные ноги– это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.
Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.
А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке. Для этого возьмите брус 150 на 100 мм.
Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень, которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.
Откосыстанут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.
Далее, важной деталью будет стойка– вертикальный элемент каркаса крыши. Она станет служить опорой для конька. Изготовьте ее из такого же материала, что и мауэрлат
Изготовьте ее из такого же материала, что и мауэрлат.
Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.
А вот для наружной стороны вам понадобится еще одна доска – кобылка, из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.
А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель, который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:
И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники. Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.
В жизни все эти элементы выглядят так:
Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:
Вариант установки стропил с шатровой конструкцией
Описание процесса:
- Возведение на коробке десять на десять. В срединей части расположена стенка. Контур изнутри коробки обделывается мауэрлатом полностью. Он также должен идти по внутренней части перегородки;
- По контуру стены из кирпича снаружи делается бортик. Ширина его – один кирпич. Так компенсируется момент распирания;
- Мауэрлат соединяет брусья. Используют косину прируба с крепежными элементами;
- Соединения углов надо укрепить скобами;
- Размечаются нижние узлы для стропильной системы;
- Балки перекрытия располагаются по стенам с попаданием центров на несущую;
- К торцевым балочным частям прикрепляются выноса. Крепление проводится к брусьям по краям с противоположной части.
Этапы сооружения каркасной части:
- Выполнение несущей стартовой части. По центру ставится стойка строго по вертикали. Брус сто пятьдесят на сто пятьдесят миллиметров. Закрепляется. Изготавливается шаблон. По нему — пара стропилин. Они расположены противоположно. Верхние спилы соединяются в упор. Также выполняется другая пара. Они будут упираться спилом в торец первой паре. После крепежа периметр обивается доской для карниза;
- До накосов поверхность крыши разбивают на участки. С верха стойки по центру до углов карнизной доски. Устанавливаются недлинные опоры по углам. Делается отметка, где проходит доска двойная по толщине. По линии выполняется спил. Это верхний шаблон. Отмечается противоположный конец. Корректируется. Аналогично выполняется зеркальная пара. По заготовке делаются две части. После установки они сшиваются. Проводится нашивка недостающих частей;
- Нарожники предназначены для заполнения треугольников. Делаются заготовки с запилами для нарожников. После их установки выполняется обрешетка для монтажа металлочерепицы.
Чем крепить утеплитель минвату между деревянных стропил
Утеплитель минвату между стропилами можно закрепить несколькими способами Один из распространенных — это укладка плит или нарезанных полотен между стропил без крепления. В этом случае расстояние между стропил должно быть же на 2-3 сантиметра ширины утеплителя. Минвата укладывается плотно, с небольшим натяжением.
Перед укладкой минвата распаковывается и дают время, чтобы она полежала, приняла нужную форму, а затем нарезается на плиты или полотна нужного размера. С минеральной ватой обязательно работать в специальной одежде, которое плотно прилегает к телу, чтобы микрочастицы не попали на незащищенные участки кожи, и конечно на руки одеть перчатки, а на лицо — распиратор.
Первый описанный способ укладки минеральной ваты надежен, если толщина плит утеплителя не более 10 сантиметров. Часто мансардное помещение утепляют несколькими слоями минваты и плиты могут выпадать во время работы из пространства между стропилами (и на утеплитель действует сила притяжения к земле). Утеплитель требует дополнительной фиксации.
Можно утеплитель закрепить большим количеством реек. А лучше всего это сделать при помощи капроновой нити или полимерной бечевки, или мягкой стальной проволокой. Для этого, вдоль стропил набить гвоздики и затем нить или бечевку натягивать зигзагом. Можно вместо гвоздей нить, бечевку крепить сразу к стропилам скобами. Расстояние между креплениями не более 20 сантиметров. Утеплитель, закрепленный таким способом в проеме между стропилами, будет надежно зафиксирован.
Минеральная вата укладывается между стропил без дополнительного крепления.
Для того что бы не было проблем с монтажом минеральной ваты, необходимо замерить расстояние между стропил.
Минеральная вата режется с таким учётом что бы её ширина была больше шага между стропил, больше на два, а то и три см.
Снизу стропил перед монтажом минеральной ваты набивается обрешётка.
Враспор уложенная минеральная вата+обрешётка которая её удерживает и есть так называемое «крепление» минеральной ваты.
До монтажа кровельного материала сверху минеральной ваты крепится гидроизоляционная плёнка с не большим провисом и с нахлёстом.
Плёнка крепится к стропилам при помощи скоб и степлера.
Снизу обрешётки монтируется паро-изоляция которая будет защищать минеральную вату от испарений идущих с тёплого помещения.
Паро-изоляцией может быть пергамин (самый не дорогой вариант.
Пергамин так же крепится скобами к обрешётки.
Далее контр-обрешётка и монтаж финишного материала.
Если крепите минеральную вату с внутренней стороны кровли (к примеру утепляете мансарду), то и в этом случае минеральная вата плотно (враспор) укладывается между стропил,
но перед её монтажом крепим гидроизоляцию, после паро-изоляцию.
В некоторых случая используют бечёвку с помощью которой можно удержать минеральную вату между стропил.
Предварительно с учётом толщины утеплителя в боковую часть стропил забиваются гвозди.
Затем натягивается бечёвка (подойдёт и тонкая проволока и леска).
Основные этапы монтажа
Далее кратко пробежимся по основным моментам, на которые нужно обратить внимание при монтажных работах. Когда все расчеты проведены, то можно смело начинать строительство! С чего же нужно в первую очередь начинать строительные работы по возведению шатровой крыши?
Прежде всего, нужно понять, что какой бы ни был тип крыши, он должен на что-то опираться
Прежде всего, нужно понять, что какой бы ни был тип крыши, он должен на что-то опираться.
Если это деревянная постройка, то опора идет на верхнюю обвязку, которую специально сооружают для этого.
В зданиях из кирпича опорой служит мауэрлат. А если это сруб, то- на венцы, которые находятся вверху крыши.
Перед укладкой мауэрлата сначала заливают стяжку, а также монтируют другие необходимые элементы для прочного крепления мауэрлата.

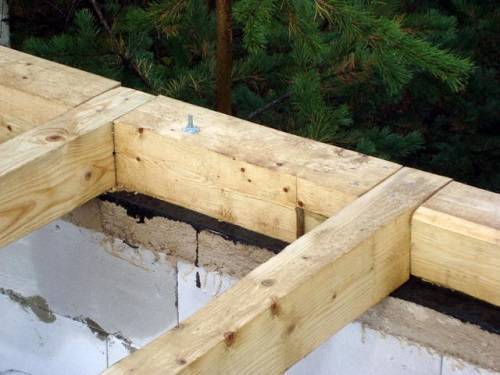

Фиксация мауэрлата
На выровненную поверхность укладывается мауэрлат или опорные брусья. В зданиях из кирпича между кладкой и мауэрлатом требуется прослойка материала, который не пропускает влагу.
Брус для опоры укладывается по всему периметру дома, так как он является основой для конькового элемента крыши и стропильной системы.
Затем устанавливаются стропила. При возведении шатровой крыши, как уже описывалось ранее, используется несколько видов стропил. Это могут быть как конструкции, содержащие в себе наслонные стропила, так и системы висячих стропил.
Как только установлены накосные стропила, вторым этапом можно начинать установку центральных. Располагать их рекомендуется параллельно относительно друг к другу. При этом один край необходимо закрепить к мауэрлату, а второй прикрепить к коньку.
Если в конструкции крыши предполагается использование дополнительных сложных узлов, тогда к их расчету и монтажу следует быть особенно внимательным.
Затем угловые стропила крепятся к диагональным. Чтобы достигнуть этой цели, с одной и другой стороны накосных стропил закрепляют специальный элемент — черепковый брус. При этом нужно, чтобы крепления были в разных местах диагональных стропил.
Чтобы конструкция шатровой крыши была очень прочной, устанавливают и еще один элемент — поперечную балку. Она нужна для того, чтобы еще более надежно скрепить остальные центральные стропила. Прикрепляется она к перекрытиям при помощи специальных стоек.
После всех работ по монтажу каркаса стоит приступить к другим видам работ по укладке кровельных материалов, а также к монтажу разнообразных защитных слоев от непредсказуемых погодных условий.
Лучше всего начать с гидроизоляции. Расстилать ее необходимо в строгой последовательн ости: снизу вверх, при этом желательно, чтобы края находили друг на друга внахлест (около 10 сантиметров).
Контробрешетка, которую набивают на пленку сверху, может выполнять сразу две важные функции: вентилирует крышу и удерживает слой гидроизоляции. Помогают в этом бруски высотой от 2 до 5 см, которые прибивают вдоль стропильных ног.
После этого набивается обрешетка и стелется кровельный материал на данный тип крыши. Утеплитель укладывается изнутри кровли, а затем накрывается пароизоляцией. Если есть желание, тогда можно сверху изоляции еще закрыть или шпоном, или вагонкой, или чем-нибудь другим, подходящим для этих целей.
В заключении хочется отметить, что при расчете шатровых крыш нужно сделать правильно ее чертеж и очень тщательно рассчитать все, лист за листом. Профильные листы имеют на первой волне особую капиллярную канавку. Чтобы расчет шатровой крыши был сделан верно, нужно знать размеры основания и плюс – предполагаемый угол наклона скатов шатровой кровли.
Неправильно выполненный расчет стропильной системы шатровой кровли может привести к обрушению. Поэтому такую сложную работу стоит доверить профессионалам своего дела.
Такая шатровая крыша, конструкция которой была продумана и рассчитана по всем правилам, будет построена легко и быстро. Она, несомненно, получится красивой и прочной, а прослужит своим владельцам не одно десятилетие.
Монтаж кровли
Каркас крыши шатрового типа содержит следующие элементы:
- стропила диагональные;
- опорный брус (мауэрлат);
- боковые и коньковые прогоны;
- подкосы и раскосы.
При обустройстве шатровой крыши могут использоваться следующие виды диагональных стропил:
- стропила висячего типа, опирающиеся на стены и создающие распирающее усилие по горизонтали (используются при отсутствии внутренних несущих перегородок);
- наслонные стропила, опирающиеся не только на стены, но и на внутренние опоры (несущие перегородки).
В деревянных каркасных строениях вся стропильная система опирается на верхнюю обвязку основания здания (в срубах – прямо на верхние венцы конструкции).
В домах из кирпича в качестве опоры используется мауэрлат или специальный опорный брус, укладываемый на заранее подготовленные для этого стены. Их подготовка сводится обычно к выравниванию поверхности верхнего ряда кладки и заливке её стяжкой. Иногда (в целях лучшей привязки мауэрлата) в эту поверхность монтируются закладные элементы.
Сверху на неё по всему периметру здания монтируются опорные брусья и лежни, причём между кирпичной кладкой и мауэрлатом обязательно укладывается слой гидроизоляционного материала.
При подготовке шатровой крыши вам придётся использовать несколько типов стропильных ферм. Прежде всего, это скаты обычной формы, которые соединяются в коньке. Дополнительно могут использоваться боковые треугольные и диагональные стропила
При их монтаже основное внимание уделяется отсутствию расхождений по длине и углу наклона этих элементов, которые должны быть чётко выверены для всех четырех сторон. При этом длина свеса выбирается обычно исходя из особенностей конструкции и может достигать одного метра. После монтажа накосных стропил можно перейти к закреплению центральных (промежуточных)
При этом не следует забывать о том, что они должны быть одного размера и размещаться строго параллельно. Один их конец крепится к мауэрлату, а другой – к коньку кровли
После монтажа накосных стропил можно перейти к закреплению центральных (промежуточных). При этом не следует забывать о том, что они должны быть одного размера и размещаться строго параллельно. Один их конец крепится к мауэрлату, а другой – к коньку кровли.
После этого вы можете приступить к креплению угловых стропил к стропилам диагонального типа. С этой целью с обеих сторон накосных стропил устанавливается специальный черепковый брус.
В целях повышения прочности шатровой конструкции при монтаже может использоваться поперечная балка, укрепляющая систему центральных стропил.

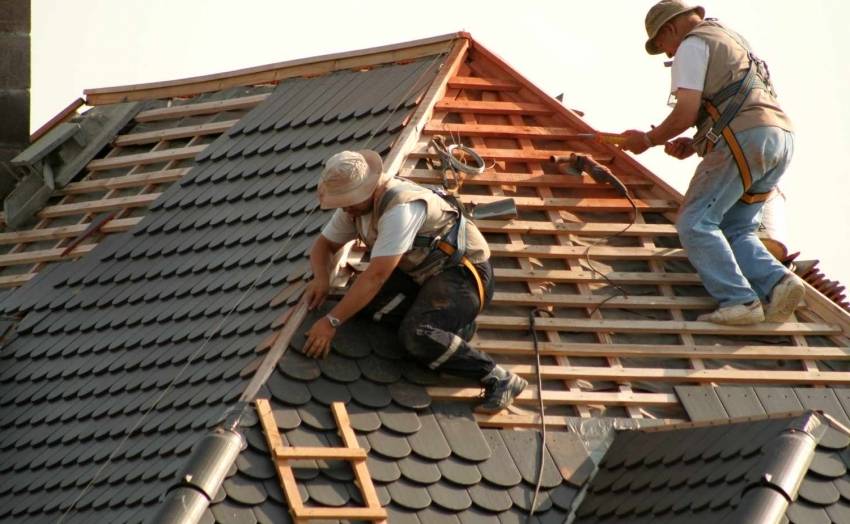

В заключение вам остаётся лишь набить обрешётку и застелить кровельный материал.
До застилки кровельного покрытия требуется подготовить слой утеплителя, а также паро- и гидроизоляцию крыши, причём начинать такую подготовку рекомендуется с укладки гидроизоляции. Ее расстилают обычно по направлению снизу вверх с перекрытием листов на 10 см.
Поверху набивается контробрешётка, фиксирующая систему гидроизоляции и образующая зазор для вентиляции подкровельного пространства. С внутренней (нижней) стороны стропил укладывается утеплитель, закрываемый сверху слоем пароизоляции.

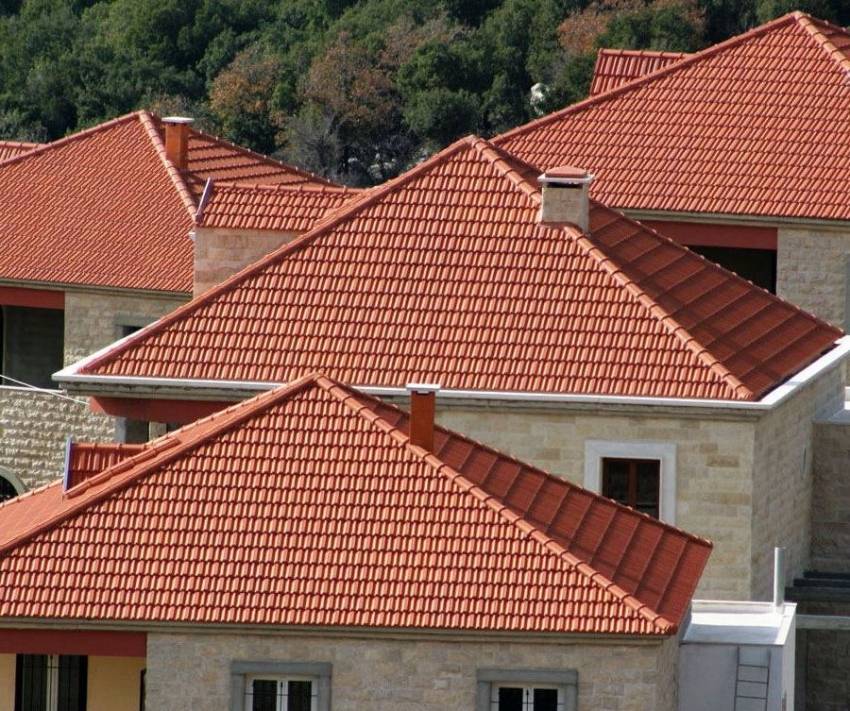

На фото представлены различные варианты строительства шатровой кровли:
Сложная форма шатровой крыши
Крыша загородного дома
Крыша срубного дома

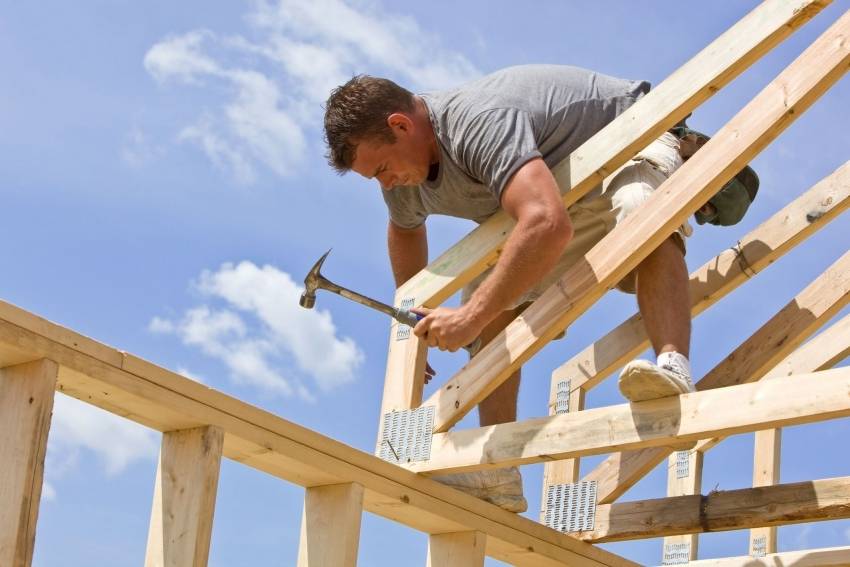

Процесс строительства шатровой конструкции
Шатровая крыша из черепицы
Для старого дома
С элементами стекла
Устройство стропил шатровой крыши

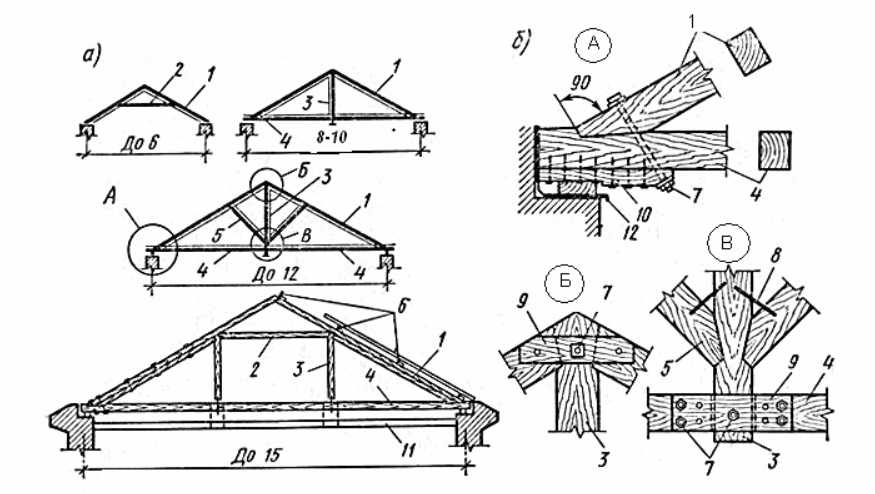

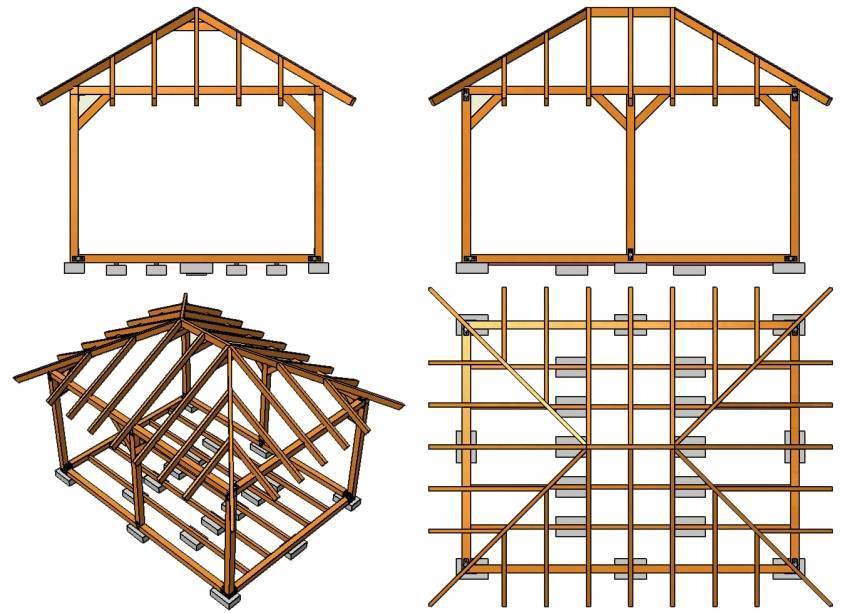

На предоставленных чертежах указываются различные конструкции шатровой крыши. Их можно взять за основу будущей новой кровли:
Чертеж шатровой кровли
Монтаж стропильной системы
Примерная схема шатровой кровли
Как сделать четырехскатную крышу дома своими руками?
Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.
Схема стропильной системы четырехскатной вальмовой крыши
Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.
Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.
Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.
Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.
Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате
Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:
- монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
- установка центральных стропил;
- монтаж угловых стропил, которые крепятся к диагональным брусьям;
- установка затяжки, которая используется для закрепления ног у конька;
- монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
- установка подкосов, которые закрепляются на стропильной ноге и ригеле;
- монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.
Схема устройства стропильной системы четырехскатной вальмовой крыши
После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.
Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.
Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов
Монтаж кровельного пирога
Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:
- пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
- теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
- гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
- обрешетки в виде досок, к которым монтируется кровельное покрытие.
Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов
Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.
