Как своими руками сделать из циркулярной пилы распиловочный станок: алгоритм выполнения + фото

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Стол для циркуляции

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

• повышенная виброустойчивость;
• недопустимо прогибание при нагрузке свыше 50-60 кг;
• наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

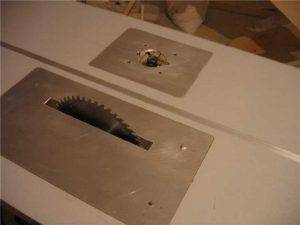

Пильный диск

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

Самодельный вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

• клиноременная передача;
• механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

Пошаговая сборка

Изготовить своими руками стационарную циркулярную пилу можно из болгарки и ручного резака без внесения каких-либо изменений в конструкцию рабочего инструмента. Основание выполняется из пиломатериалов, что позволяет существенно упростить изготовление, избавляя от необходимости применять сложное сварочное оборудование. Пошаговая инструкция:

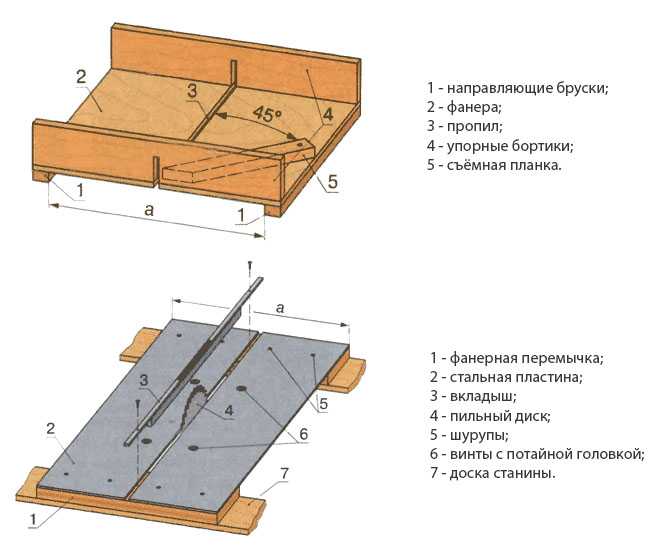

1. Основание выполняется из бруса с размерами 40 на 40 миллиметров и листов фанеры.
2. Столешница изготавливается из лакированной или ламинированной фанеры. В центре столешницы выполняется пропил, в который будет входить режущий диск.
3. Снизу при помощи болтов или другого крепления фиксируют дисковую пилу.
4. Устанавливается выключатель, который позволяет включать пилу без поднятия столешницы. Также можно выполнить циркулярку без включателя, для чего рабочую пилу переводят в режим «Включено», и в последующем останется только подать напряжение на инструмент.
5. Из мебельных направляющих можно сделать передвижной упор, который крепится уголками к противоположной от выключателя стенке циркулярки. Наличие такого упора позволяет существенно упростить распил древесины.
6. Продольный упор выполняется из металлического уголка, а его перемещение осуществляется за счет ослабления болтов. Фиксирующие болты находятся в небольших, расположенных параллельно друг другу, пропилах столешницы.
7. Останется провести пробный запуск инструмента и при необходимости выполнить его регулировку.

Такой вариант изготовления циркулярной пилы станет отличным выбором в случае необходимости инструмента для распила досок толщиной до 3 сантиметров. Если же требуется изготовить мощный и многофункциональный аппарат для дома, то используют электродвигатели с мощностью в 5 кВт и более, которые позволяют обрабатывать и распиливать доски толщиной в 5−8 сантиметров.

Некоторые мастера изготавливают более сложный инструмент, подразумевающий использование мощных электромоторов, клиноременной передачи и пильных дисков большего диаметра. При наличии каких-либо сложностей в сети можно найти тематические видео, рассказывающие о том, как сделать циркулярку своими руками.

Originally posted 2018-04-18 12:27:28.

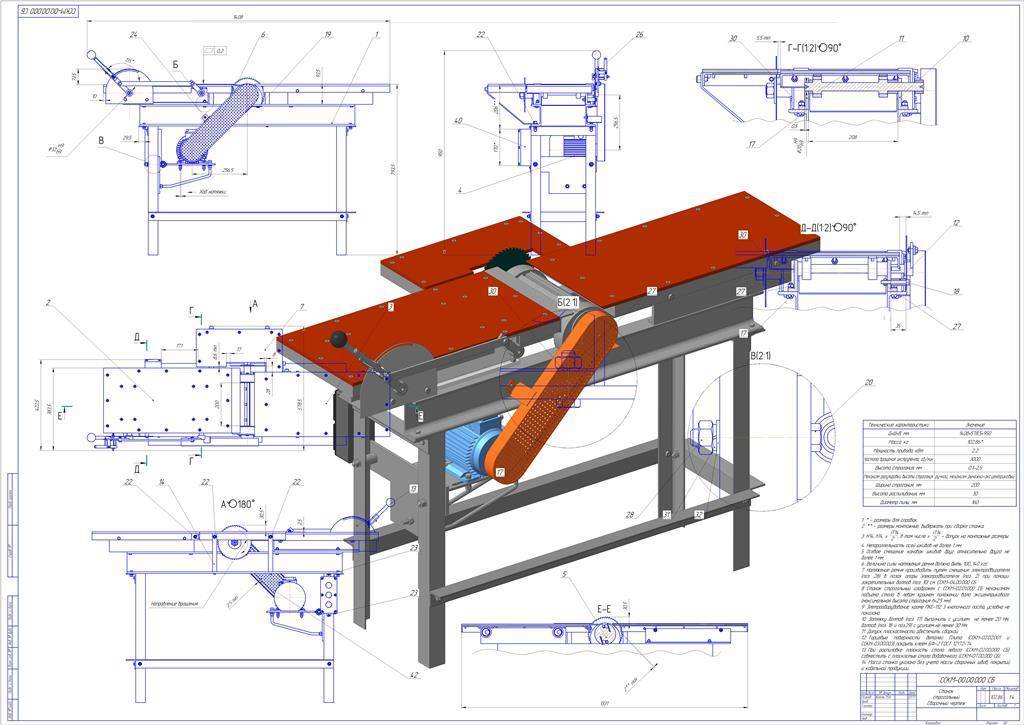

Форматно-раскроечный станок своими руками: чертежи, видео, фото

Стол для фрезера и циркулярки своими руками

С чего начать изготовление стола? Как и любая другая конструкция, он должен начаться с рабочего эскиза. Именно этот документ даст ясное представление, каким именно будет стол, и что нужно для его изготовления. Чертеж разрабатывается с указанием реальных размеров, что в процессе даст возможность рассчитать необходимое количество материалов.

Основные требования, предъявляемые к рабочей поверхности столярных станков

Первое, что объединяет фрезерный станок и циркулярку – это необходимость наличия рабочей поверхности или, другими словами, столешницы. Она должна быть:

• ровной и гладкой. В противном случае возможна деформация заготовок;
• жесткой. Прогиб рабочей поверхности в процессе использования не допускается. Это может привести к изменению заданных параметров обработки, что повлечет брак детали;
• изготовлена из материала, позволяющего без затруднений установить упоры, прижимные планки, гребенки, щитки и кожухи ограждения для соблюдения безопасности при работе;
• выполнена в соответствии с размерами предполагаемых к обработке заготовок. Все операции должны производиться без стеснений и ограничений.

Основные требования к конструкции стола

Стандартный стол под циркулярную пилу имеет габариты 1,2×1,2 метра. В определенных случаях размер может быть изменен пользователем для обработки нестандартных заготовок. Высота рабочей поверхности составляет 0,85 метра. Она может быть больше или меньше, в зависимости от роста обслуживающего персонала.

В качестве основы для универсального стола можно применить столешницу станка под циркулярную пилу. Так как пильный диск располагается в левой части стола, то в правой можно разместить фрезер. Его устанавливают с учетом места под обрабатываемые заготовки. При этом следует помнить, что мастер, выполняющий фрезеровку, должен находиться в торце с правой стороны стола, а не перед фрезером. Это обязывает установить максимальное ограждение всех движущихся частей, чтобы предотвратить контакт с человеком.

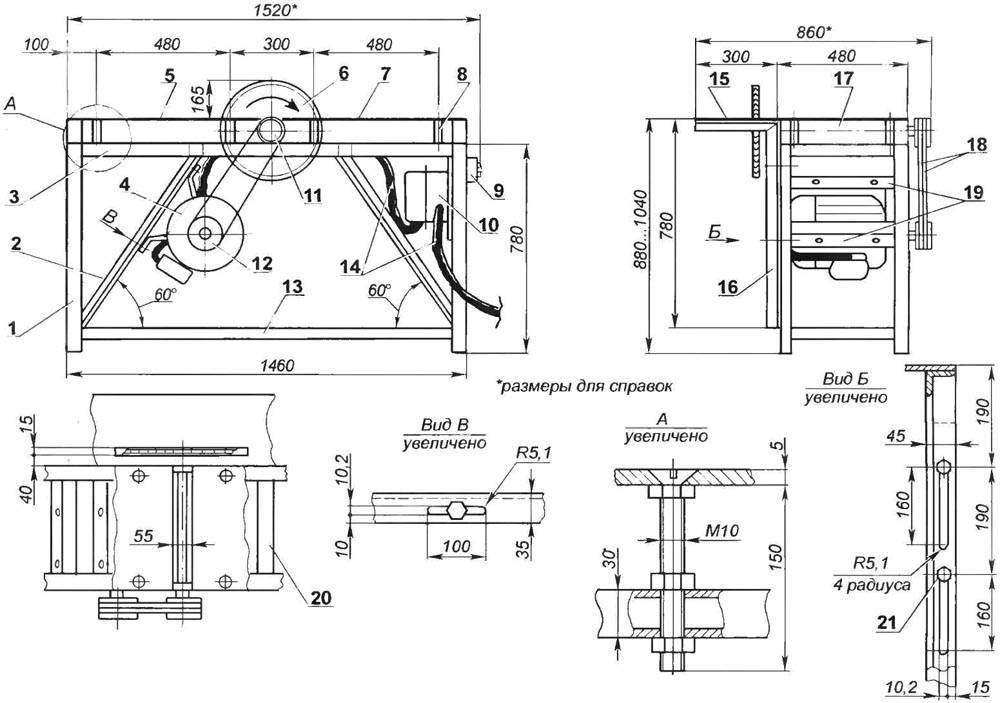

Стол для циркулярки своими руками (с чертежами)

В данном разделе предлагается модель универсального стола, на котором можно расположить циркулярку, имеющую любые технические показатели и размеры. Для изготовления конструкции понадобятся следующие материалы:

• лист фанеры, желательно с ламинированным верхним покрытием, толщиной не менее 10 мм и размером 800х800 мм;
• 4 полотна ЛДСП толщиной 16 мм (400х784 мм);
• бруски 50х50 мм;
• болты и саморезы.

Самодельная циркулярная пила своими руками, потребует подготовленные чертежи

Изготовление стола для циркулярки может выполняться в такой последовательности:

1. Из листов ЛДСП собирается верхняя часть будущего стола, представляющая собой ящик без дна. Стороны крепятся между собой при помощи брусков, длина которых значительно больше, чем высота листов.
2. Изготовленная конструкция переворачивается, бруски-ножки будущего стола в нижней части скрепляются дополнительными перемычками.
3. Из фанеры вырезается столешница, в которой при помощи лобзика выполняется продольное отверстие – в него будет вставляться пильный диск.

В интернете несложно найти чертеж подобной конструкции, что значительно упростит изготовление. Можно модернизировать предложенный выше вариант стола для циркулярки своими руками, заменив бруски на металлический уголок или же выполнив так называемый ящик из досок. В нижней части конструкции неплохо сделать полку.

Изготовление торцовки из циркулярки своими руками

Укладка деревянного пола, замена наличников, обшивка фасада планкеном, вагонкой, создание элементов ландшафтного дизайна требуют наличия размерной доски. Процесс подготовки такой доски называется торцеванием. То есть отрезаются концы материала с целью получения нужного размера заготовки и придания спилам эстетичности.

Торцовка, изготовленная своими руками делает более быстрой и экономичной производимую работу

Чтобы изготовить торцовку из ручной циркулярки своими руками, понадобится подручный материал и инструмент б/у. Стандартные характеристики, которыми должна обладать будущая торцовка, такие:

• максимальная длина пропила – 350 мм;
• оптимальная оборотная мощность двигателя – 4500 об/мин;
• незначительный вес.

Верхняя часть электроинструмента крепится на шкворень с использованием большого подшипника – 150 мм (его не составит труда приобрести на рынке.) С внешней стороны к подшипнику приделываются ушки. Они служат для крепления инструмента к поверхности станины при помощи винтов М6.

Основными приспособами для циркулярки своими руками являются автомобильные амортизаторы (их удобно применять в качестве протяжки), кнопка плавного пуска и дополнительная защита, которая крепится к электроинструменту и станине.

Верхняя часть торцовки крепится на шкворень с использованием подшипника

Важно!Перед сбором конструкции амортизаторы необходимо разобрать, слить с них масло и выполнить воздушные отверстия. К преимуществам самодельной торцовочной пилы можно отнести следующие:. К преимуществам самодельной торцовочной пилы можно отнести следующие:

К преимуществам самодельной торцовочной пилы можно отнести следующие:

1. Конструкция легко разбирается, а электроинструмент может использоваться по прямому назначению.
2. Небольшая стоимость. Без учета цены инструмента (б/у) затраты составят не более 500 рублей.

Среди существенных недостатков стоит выделить высокую шумность. Устранить этот недостаток практически невозможно. Кроме того, необходимо проделывать пробный запил (выбор и фиксирование тяги), чтобы обеспечить хорошее качество выполнения последующей работы.

Подбор материала

Чтобы сделать циркулярный стол своими руками, необходимо припомнить столярные навыки, запастись большим терпением и незначительным числом материалов и приборов.

Материалы:

• фанера 15−20 миллиметров;
• брус 50×50;
• доска;
• выключатель;
• наружная розетка;
• отрезок кабеля;
• клей ПВА;
• лак;
• саморезы.

Приборы:

• электролобзик;
• шуруповерт;
• дрель;
• линейка.

Объем столешницы будет зависеть от участка мастерской. Вместе с этим, на маленьком столе будет некомфортно распиливать большие отрезки. Если деталь полностью умещается на рабочей плоскости, срез производится ровнее и аккуратнее. Высоту ножек выбирают в зависимости от роста мастера.

Элементы конструкции созданного своими руками распиловочного станка по дереву

Чтобы сделать в домашних условиях стационарный станок для распиловки материалов, прежде всего нужно знать, из каких конструкционных элементов он состоит. Будь то выполненный своими руками станок из ручной циркулярки, болгарки или инструмент, собранный из разрозненных элементов, – набор основных деталей одинаковый.

Поверхность стола необходимо сделать ровной, для более качественного изделия на выходе

Главными элементами стационарных циркулярных установок являются:

• Стол для соединения и закрепления механизмов. Если циркулярка мощная и массивная, лучше применять металлический стол. Подойдут варианты из ДСП, древесины, фанеры, главное, чтобы поверхность была гладкой.
• Вал. Наиболее ответственная деталь. При изготовлении ее отдельно пользуются токарным станком. Размеры следует вычислить точные, это позволит избежать биений.
• Кожух. Данный элемент обеспечивает безопасное пользование циркулярной пилой.
• Двигатель. При использовании болгарки или дисковой пилы он является частью электроинструмента.

Полезный совет! Если конструкция предполагается сборная, то при создании циркулярки своими руками двигатель от стиральной машины будет наиболее удачным вариантом.

В конструкции циркулярки обязательно должны быть подвижные части приводов, а в цепь электропитания нужно вмонтировать кнопку для остановки двигателя в аварийных ситуациях.

Циркулярки любого неподвижного типа состоят из основных частей

Основные параметры – расчет мощности, оборотов, передачи

Характеристики дисковой пилы, двигателя и максимальной толщины пиломатериала, который можно порезать, взаимоповязаны. На покупном циркулярном диске указываются максимальные обороты, на которые он рассчитан. Число оборотов, передающихся двигателем на вал, должно быть меньше. Мощность двигателя влияет на максимально допустимый диаметр зубчатой пилы. Диаметр должен быть не менее, чем в три раза больше толщины материала, иначе пилить будет трудно. Считается, что для распиловки материалов толщиной 100 мм, нужен мотор не менее 1 кВт мощности.

Передачу делают только клиноременной – при попадании посторонних предметов под пилу, заклинивании материала, ремень проскальзывает на шкивах. Травматизм в таких случаях практически исключается

Важно правильно подобрать передаточное число

Берем во внимание два показателя: обороты двигателя и максимально допустимое число оборотов дисковой пилы. Рассчитываем необходимые диаметры шкивов. На двигатель устанавливается шкив с большим диаметром, а на вал для циркулярки – с меньшим, чтобы увеличить число оборотов

На двигатель устанавливается шкив с большим диаметром, а на вал для циркулярки – с меньшим, чтобы увеличить число оборотов.

Краткие сведения

В данной статье имеется вся необходимая информация, указывающая на правильный уход и работу с деревообрабатывающими станками. Точная настройка оборудования, обслуживание оснастки, периодический и капитальный ремонт, а также дальнейшая эксплуатация — всё это необходимо знать специалистам и любителям, работающим на распиловочном оборудовании. Помимо прочего в этом обзоре имеется короткий список лучших представителей циркулярных станков, который разделен на две категории. Прежде чем перейти к ознакомлению с наилучшим оборудованием, стоит прочитать общие параметры и характеристики всех распиловочных станков.

Параметры станков

В первую очередь подобное оборудование отличается частотой вращения обрабатывающего диска на холостом ходу.

• До 2500 об.мин — в этом случае станки являются чрезмерно большими, ведь в их конструкции располагается клиноременная передача, а она занимает много места. С другой стороны, составляющее корпуса выглядят просто и надёжно, что в дальнейшем обеспечит лёгкий ремонт. Такому оборудованию характерна низкая скорость, и именно она, в свою очередь, обеспечивает качественный разрез древесины любой плотности в беспрерывной работе.
• Выше 2500 об.мин — в таком оборудовании вращение диска обеспечивается благодаря редуктору. Такой вид станков не столь надёжный, как с клиноременной передачей, но, в остальном дарит конструкции заметную компактность и мобильность. Благодаря редуктору частота вращения диска увеличена, а качество обработанной поверхности будет намного лучше.

Далее станки могут отличаться по типу рабочего стола.

• Стол с фиксированным размером — такие столы дарят возможность для обработки деревянных материалов длиной до одного метра. Благодаря этому заготовку может удерживать всего один оператор станка.
• Стол с выдвижными элементами – в таком оборудовании есть дополнительные приспособления для заготовок, превышающих длину в 1 метр.

Также станки отличаются особенностью схем, дополнительными приспособлениями и возможностями, а также прочими атрибутами системы.

• Медленный старт – данная возможность значительно уменьшает нагрузку при включении двигателя.
• Торможение выбега – за счет него заметно уменьшается время вращения диска или другого обрабатывающего элемента после отключения станка. Это очень удобно для оператора станка – уменьшает вероятность получить травму.
• Защита второго запуска – в этом случае система предупреждает оператора станка тогда, когда был перебой в электросети.  Очень важная функция, необходимая для безопасности человека.
• Защита от перегрузки системы – данная функция автоматически отключает двигатель в случае повышенной рабочей нагрузки.
• Стабилизатор оборотов вращения под значительной нагрузкой – по-другому это консуматика, которая обеспечивает стабильную частоту вращения шпинделя под воздействием любых нагрузок. Благодаря консуматике древесина плавно и уверенно поддается обработке, а двигатель, в свою очередь, функционирует без перегрузки.
• Подставка для поперечного и косого распила – эта возможность учитывает наличие специальной подставки с транспортиром, по которой выставляется необходимый угол для работы диска.

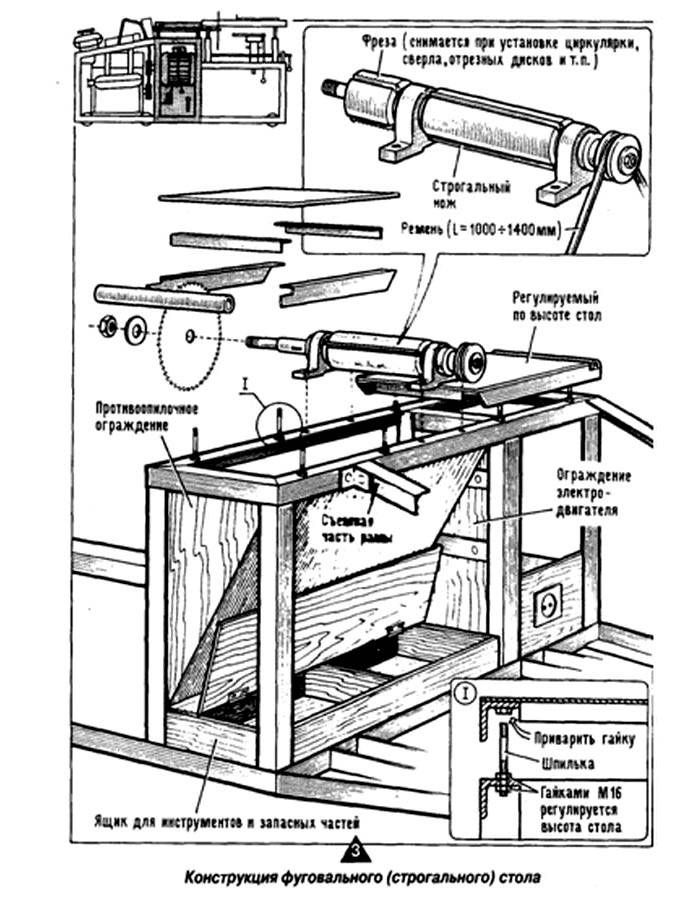

• Строгание и фугование – станки с такими возможностями, как правило, оснащены специальным съёмным валом. В конечном итоге, с учётом параллельного упора получается фугование, а без него – строгание.
• Рейсмусовка – очень полезная возможность, которая имеется не в каждом станке. Суть данной функции заключается в применении специальной подставки, в которой можно регулировать высоту просвета. В дальнейшем это дарит возможность для равномерной обработки древесины посредством сильного прижатия материала к строгальному элементу.
• Наличие технологических отверстий, необходимых для установки дополнительной оснастки – в этом случае подразумевается ручная установка лобзика, фрезы и других подобных элементов. Возможна дополнительная установка с помощью съёмных оправок.

Также стоит обратить внимание на классификацию электродвигателей деревообрабатывающего оборудования

Это очень важно для тех, кто хочет собрать станок самостоятельно

• S1 – категория профессионального оборудования, в котором имеется возможность беспрерывной работы;
• S6 – категория среднего оборудования, которое имеет возможность обработки материалов с плавным распределением периода нагрузки и холостого хода;
• S3 – категория бюджетного оборудования, у которого длительность работы рекомендуется не больше пятнадцати минут.  Далее идёт отключение движка до полного остывания.

Это интересно: Особенности выбора шлифовальной машинки «Макита»

Изготовление стационарного станка из фанеры

Существует множество способов изготовления стационарного стенда для распила дерева, мы рассмотрим один из популярных. Самым недорогим и простым в изготовлении является станок с деревянным столом. Приведем общий алгоритм изготовления, но, стоит учитывать то, что каждый мастер изготавливает его для своих нужд с учетом своих потребностей. Чтобы сделать такой стенд, необходимо выполнить следующие действия:

1. На одном из концов деревянного бруса нанести разметку для скругления углов. Также необходимо разметить отверстия для осей на концах и в центре бруска.
2. По выполненной ранее разметке в центре бруска, с противоположных сторон, коронкой для резки дерева сделать углубления для установки подшипников. Образовавшиеся пазы соединить сквозной перемычкой.
3. В торце и на краю бруса просверлить отверстия по сделанной разметке.
4. В подготовленные пазы запрессовать подшипники качения. Для этого необходимо установить подшипник в посадочное гнездо и через деревянную планку смонтировать их на место.
5. Определить центр крепежной шпильки, которая будет выполнять роль оси.
6. Смонтировать шпильку в посадочное отверстие, точно выставляя ее в центральное положение. Зафиксировать ее положение при помощи гаек и контргаек. Со стороны установки пильного диска установить две профильные шайбы и зафиксировать их положение гайкой.
7. Подготовить небольшой деревянный брус. В одном из его торцов просверлить глухое отверстие.
8. Из листа OSB / фанеры (зависит от того, что вы выбрали) вырезать две прямоугольные заготовки. На угол одной из них, просверленным отверстием внутрь установить брусок. Зафиксировать его положение при помощи шурупов.
9. С помощью метизов соединить между собой подготовленные листы OSB / фанеры.
10. Соединить между собой подвижный брусок с брусом на торцевой стенке будущего стенда.
11. В листе OSB / фанеры, который будет выполнять роль другой торцевой стенки наметить положение продольного паза. Его центр должен совпадать с центром отверстия в торце подвижного бруса.
12. Электролобзиком или другим инструментом вырезать паз.
13. Соединить между собой основание станка и подготовленный лист OSB / фанеры с пазом.
14. После этого, в отверстие в торце подвижного бруса вкрутить шпильку. На выступающий конец накрутить гайку. Для удобства лучше использовать гайку-барашек.
15. Снизу подвижного бруска, симметрично центру установить и зафиксировать прямоугольную панель, вырезанную из листа OSB / фанеры.
16. На край установленной панели смонтировать металлический полухомут. Он необходим для фиксации дрели, которая будет использоваться в качестве привода циркулярки.
17. Из листа OSB / фанеры вырезать рабочую поверхность станка. На одну из внутренних сторон, для облегчения доступа к пильному диску необходимо установить дверные петли.
18. Установить пильный диск на приводной вал.
19. Включить дрель. Медленно опустить рабочую поверхность в горизонтальное положение. При этом вращающийся пильный диск прорежет в плите отверстие, необходимое для работы.

После завершающего этапа  можно приступать к работе. С помощью выступающей шпильки можно регулировать глубину распила заготовок.

Распил бензопилой бревна на доски с приспособлением

Когда необходимо бензопилой небольшой мощности распилить вдоль бревно, то без специального приспособления и навыков не обойтись. Вот как это описывает ютуб-канал Столярные изделия своими руками.

Брёвна для распила

Основу самодельного приспособления для распила составляет каретка, которая сварена из профильной трубы 25 мм. К каретке приваривают два направляющих патрубка сечением 30 мм. Для фиксации каретки по высоте на каждом патрубке устанавливают по два болта М8.

Каретка с направляющими

Подвижная часть приспособления имеет Т‒образную форму. Её изготавливают тоже из профильной трубы 25 мм. В каждой стойке предусмотрены зажимы, которые фиксируют шину бензопилы.

Стойки с зажимами

Чтобы цепь бензопилы перемещалась свободно, внутри зажимов приваривают губки из металла толщиной 4 мм размером 40 мм.

Губки в зажиме

Каретка при распиле должна легко перемещаться по направляющим, поэтому снизу по всем углам крепят ролики. Нужны недорогие мебельные ролики из пластика.

Каретка с роликами

Перед установкой на направляющие приспособление собирают.

Приспособление в собранном виде

В качестве направляющей для каретки используют одну секцию алюминиевой лестницы. Каретку устанавливают сверху на лестницу, и благодаря роликам она легко перемещается вдоль направляющих.

Каретка на лестнице

Приспособление рассчитано на работу с бензопилой Husqvarna 555, мощностью 3,1 кВт.

Пила Husqvarna 555

Для продольного распила выбирают специальную цепь. Она отличается шагом следования звеньев и углом заточки режущей кромки. Под шаг звеньев подбирают звёздочку на бензопиле.

Сравнение цепи для продольного распила

От размера шины зависит глубина распила бревна. Компания Husqvarna не выпускает шины оптимальной длины 55 см, поэтому приобретают шину Partner, а под неё подбирают цепь с 68 звеньями.

Пильная шина Partner

Для работы приспособление монтируют на бензопиле. В первую очередь на шину надевают стойки и закрепляют их. Затем на стойки надевают каретку.

Пила с установленным приспособлением

Лестницу крепят на бревне с помощью скоб и дощечек.

Крепление лестницы

После установки бензопилы с приспособлением на лестницу выбирают размер распила и по этому размеру устанавливают высоту каретки на направляющих.

Установка размера распила

Распил происходит за счёт перемещения вдоль бревна каретки с бензопилой по направляющим.

Распил бревна

Видео про то, как распилить бревно на доски бензопилой с приспособлением:
