Как сделать свайный фундамент с монолитным ростверком своими руками? Чертежи

Основные ошибки при возведении свайно-ростверкового фундамента

Основные функции

Чтобы рассмотреть технологию строительства ростверкового фундамента, стоит разобраться, что представляет собой ростверк. Под этим понятием подразумевают верхнюю часть фундамента, выполненную в виде блоков или балок, установленных на несущие элементы. Ростверк представляет собой опору всего здания. Часто применяется такой тип основания при индивидуальном строительстве.

Основная функция ростверка – распределять поперечные и продольные нагрузки по всему периметру основания. Все вертикальные опоры объединяются в единую конструкцию. Обычно ростверк выполняют из бетона. В случае с деревянным домом более выгодно сооружение ростверка из бруса.

Как сделать ростверк из бетона для свайного фундамента своими руками

Admin1 05.12.2017 Строительство Комментарии к записи Как сделать ростверк из бетона для свайного фундамента своими руками отключены 2,353 Views

Что такое ростверк?

Ростверк – это лента из дерева бетоного раствора или металла, которая крепится к верхней части свайного фундамента и перераспределяет нагрузку всей конструкции на сваи. Ростверк из дерева и металла довольно просто устанавливается, а для устройства бетонного ростверка нужен определенный порядок действий и профессиональный подход.

Свайный фундамент отличается от ленточного тем, что первый находится выше уровня грунта, а нагрузку распределяет ростверк на все сваи, которые передают вес грунту.

Второй расположен непосредственно на грунте, а нагрузка строения падает на всю площадь фундамента.

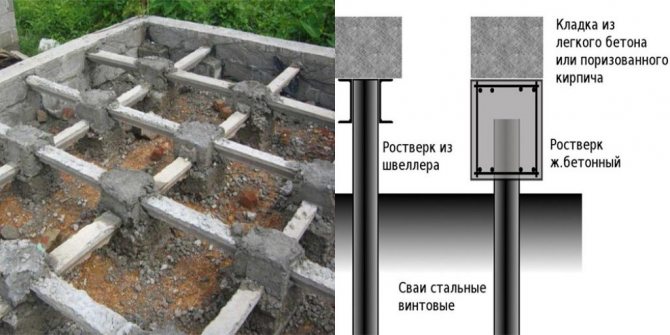

На фундаменте из свай при обустройстве ростверка можно строить легкие дома из шлакоблока, оцилиндрованного бревна или деревянного бруса.

Установка опалубки

Опалубку можно сделать из любого материала: доски, древесно-стружечная плита, фанера и прочие.

Минимальная высота ростверка – от 30 см, ширина – на 10 см больше ширины сваи. Основные формы – прямоугольник или трапеция.

Как собрать каркас опалубки?

1. По предварительно размеченой линии на расстоянии от 50 до 90 см под прямым углом к грунту забиваются бруски 5*5 см;
2. Верхняя часть брусков соединяется поперечиной;
3. На саморезы крепится нижняя перекладина, на которую укладывается нижняя часть конструкции опалубки. В доске необходимо сделать отверстие под каждую сваю;
4. Устанавливаются боковые доски, закрепляются к брускам;
5. Внутреннюю часть опалубки выстилают полиэтиленовой пленкой.

Армирование ростверка

Нижний ряд армирующей проволоки укладывается на расстоянии 3 см от стен, можно использовать бруски. Через равные промежутки арматура связывается поперечными прутьями 6-8мм. Верхний ряд арматуры подвешивается на проволоку за ранее установленные бруски, стягивается через равные промежутки прутком 6-8мм. Верхний и нижний ряды так же связываются между собой прутком. Бруски нижнего ряда убираются. В итоге должна получиться прямоугольная конструкция каркаса, подвешенная на проволоку.

Нельзя устанавливать только один армирующий прут в ряду, если ширина конструкции превышает 15 сантиметров.

Выбор бетонного раствора

Для заливки ростверка обычно используют бетонные растворы марок М300 или М350. Можно купить бетон с доставкой или сделать своими руками. При заливке необходимо выгонять воздух из раствора для препятствия снижения прочности ростверка. Можно использовать металлический пруток или специальный вибратор.

Утепление конструкции

Ростверк является мостиком холода, поэтому его необходимо утеплить. По наружной поверхности ростверка закрепляют при помощи битумного клея и деревянных дюбелей экструдированный пенополистирол, толщина которого 5-10 см. На стыках плиты пенополистирола запениваются. Пенополистирол должен находиться на 5-10 см выше грунта. После установки, его можно оштукатурить или закрыть специальным цокольным сайдингом.

Важным моментом является необходимость обязательного утепления ростверка – это позволит экономить на отоплении дома.

Существующие виды

Виды свайных фундаментов различают по типу свай.

Бывают:

• Сваи-стойки. Они погружаются в грунт до появления жесткого контакта с плотными грунтовыми слоями. Образуют самую прочную опорную конструкцию и способны нести здания любого веса и этажности.
• Висячие сваи. Несущая способность этих опор зависит от силы трения на боковых стенках и от прочности грунтовой подушки под наконечником, образующейся при погружении. Такая конструкция удобна при слишком глубоком залегании плотных слоев грунта, но способна внезапно изменять свои параметры вследствие изменений уровня грунтовых вод или прочих процессов.

Материалом для изготовления свай служат:

• Древесина. Самый древний и традиционный материал, обладающий массой недостатков. С появлением других, более устойчивых и прочных видов, деревянные сваи практически исчезли из арсенала строителей, хотя кое-где еще используются (в частном строительстве, для возведения вспомогательных построек).
• Металл. Забивные сваи специально не выпускаются, в этой роли используют отрезки рельс, швеллеров или двутавров подходящего размера. Винтовые сваи изготавливаются полностью готовыми к использованию. Специфика металла не позволяет получить долговечные опоры из-за коррозии, вызванной электрохимическими процессами и наличием блуждающих токов.
• Железобетон. Наиболее распространенный тип свай. Самыми прочными являются забивные, изготавливаемые по специальной технологии с использованием напряженной арматуры. Буронабивные сваи отливают из бетона прямо на площадке, что удобно, снижает транспортные расходы и общий уровень использования строительной техники, но значительно увеличивает срок изготовления из-за необходимости выдержки бетона для набора конструкционной прочности.

Существует три основных разновидности свайных фундаментов:

• На забивных сваях. Погружение стволов производится специальными машинами. Процесс не занимает много времени, опоры получаются прочными и надежными. Недостатком является невозможность производства работ рядом с эксплуатируемыми постройками из-за подвижек грунта, происходящих при погружении.
• На буронабивных сваях. Этот тип свай удобен тем, что не требует транспортировки, разгрузки, использования подъемной техники. В заранее подготовленную скважину опускают гильзу (род опалубки, изготовленной из рубероида или пластиковой трубы подходящего диаметра), устанавливают арматурный каркас и заливают бетон. Все операции могут быть выполнены самостоятельно, но потребуется достаточно длинный период выдержки свай для застывания бетона.
• На винтовых сваях. Они изготавливаются из стальных труб с толщиной стенок не менее 4 мм. В нижней части имеется сварной или литой заостренный наконечник и спиралевидные режущие лопасти. Погружение винтовых свай напоминает процесс завинчивания шурупа — лопасти обеспечивают погружение, острый наконечник раздвигает или раскалывает встречающиеся преграды. Винтовые сваи могут быть установлены вручную, при необходимости их извлекают и вновь используют в других местах. Срок эксплуатации зависит только от интенсивности коррозии.

ОБРАТИТЕ ВНИМАНИЕ!
Все свайные основания не могут быть созданы на скальных или крупнообломочных породах.

Устройство монолитного ростверка

Устройство ростверка производится в несколько этапов:

• возведение опалубки;
• армирование;
• заливка бетоном

Устройство опалубки

Рассмотрим наиболее распространенный способ устройства опалубки монолитного ростверка:

• размечаются края будущей опалубки. По линиям разметки с шагом 50-90 см в грунт забиваются бруски сечением 50х50 мм (строго вертикально!). Получится два ряда колышков, вбитых по периметру будущего ростверка;
• каждую пару колышков, стоящих напротив друг друга, надо соединить такими же брусками (поверху);
• на каждую полученную П-образную конструкцию из брусков набить доску шириной 3-4 см. ее верхний срез должен располагаться на уровне днища будущей опалубки;
• укладываются горизонтальные доски, в которых предварительно вырезаются отверстия под сваи;
• устанавливаются вертикальные стенки опалубки и приколачиваются гвоздями к брускам, стоящим вертикально;
• собранная опалубка изнутри выстилается полиэтиленовой пленкой.

Вы хотите узнать как расчитать расстояние между сваями фундамента?

  Как сделать свайно – винтовой фундамент своими руками

Вас очень интересует устройство теплого пола электрического под плитку.

Армирование ростверка

Арматурный каркас должен быть полностью утоплен в бетон со всех сторон. Поэтому, прежде чем приступать к армированию, надо на дно опалубки (в поперечном направлении) уложить бруски любой ширины, но одинаковой толщины – от 30 до 50 мм.

Нижний ряд арматурных стержней укладывается на бруски и связывается между собой. Связи должны обеспечивать одинаковое расстояние между стержнями.

Верхний ряд (пояс) арматурного каркаса подвешивается к поперечным брускам, которыми мы связали стойки опалубки. Далее верхний и нижний пояса связываются между собой.

В результате получается каркас, подвешенный на проволочках.

Количество арматуры

Необходимое количество арматуры можно подсчитать, исходя из соотношения площади поперечного сечения ростверка и суммы сечений всех стержней. Оно составляет 1000:1. Порядок расчета следующий:
— умножьте ширину ростверка на его высоту и поделите результат на 1000;
— полученное число разделите на площадь сечения одного стержня.
В результате таких несложных расчетов вы определите минимально необходимое количество арматуры».

При этом следует учесть, что между рядами арматуры должно быть не более 150 мм.

Заливка ростверка

Для заливки ростверка применяются бетоны марок М300 и М350. Во время заполнения опалубки бетонной смесью ее обязательно штыкуют, чтобы выгнать воздух, который может оказаться «запертым» в толще бетона.

Это можно делать при помощи арматурного прутка. Более прогрессивный метод – применение специального вибратора. Покупать его дорого, да и нет смысла – не так уж часто частный домовладелец занимается строительными работами. Но это оборудование можно взять в аренду.

Вот, собственно, и весь перечень работ, которые придется выполнить домашнему мастеру при устройстве свайно-ростверкового фундамента. После затвердения бетона можно приступать к возведению здания.

Видео строительства фундамента на буронабивных сваях с монолитным ростверком.

Устройство монолитного свайного фундамента

Расположение свай в ростверке

В большинстве случаев опоры в грунте располагают вертикально. Иногда может потребоваться наклонная установка, причем нескольких штук в одном месте. Такой способ применяют, если могут возникнуть горизонтально направленные силы. Например, при строительстве на наклонных участках.

Расположение свай на плане дома

Сваи могут располагаться точечно — под опорами (колоннами, стойками). Такое расположение характерно при строительстве навесов или устройстве кровли над открытыми площадками. Тогда опоры ставят точно под колоннами, удерживающими кровлю.

Под частные дома небольшой этажности сваи располагают в виде ленты. Ставят их в один ряд, иногда в два или три, смещая друг относительно друга. Иногда в самых нагруженных частях, например, в углах, под участками с большой планируемой нагрузкой, их располагают кустами: несколько штук на небольшом расстоянии друг от друга.

Как расставить на плане дома самостоятельно

При проектировании свайного фундамента собственными силами обычно поступают следующим образом. На плане здания, нарисованного с соблюдением масштаба, обязательно закладывают сваи в углах и в местах пересечения с простенками. Если они отстоят друг от друга на расстоянии больше 3 метров, между ними ставят промежуточные опоры. Желательно чтобы сваи располагались одна от другой на расстоянии от 2 до 3 метров.

Сначала расставляют сваи по углам, потом под местами примыкания несущих стен

Принцип прост, но еще нужно определить необходимую площадь свай. А ее нужно рассчитать (скорее, подобрать).

Как сделать свайный фундамент своими руками по буронабивной технологии

В общем случае сваи изготавливают в следующем порядке:

1. бурение скважины;
2. установка арматурных каркасов;
3. заливка бетоном;
4. изготовление ростверка.

Перед началом работ выполняют разбивку фундамента. Под свайный фундамент нужно отметить расположение опор и границы ростверка. Эту работу выполняют с помощью обноски и шнура. Обноску изготавливают из деревянных стоек и перемычек. Она нужна, чтобы не повредить разметку при выполнении строительных работ. Расположение опор под здание отмечают строго по расчету.

Участок до бурения скважин нужно расчистить от мусора. По разметке снимают верхний плодородный слой почвы. Толщина такого слоя обычно составляет 15—20 см.

Бурение

Скважину бурят как ручным, так и механизированным инструментом (моторизированным или электрическим). В частном строительстве распространение получил ручной метод. Это вызвано доступностью и стоимостью необходимых приспособлений. Для изготовления свай по технологии ТИСЭ (с уширением в нижней части) потребуется специальный бур с откидывающимися ножами. Свайный фундамент с ростверком по технологии ТИСЭ отлично подойдет при строительстве на пучинистых грунтах (глина, суглинок, супесь). Уширения позволяют предотвратить выдергивание здания при морозном пучении.

Все скважины должны располагаться строго вертикально. Работы выполняют по разметке. В процессе контролируют расположение бура. Под фундамент в скважину насыпают песчаную подушку толщиной 20—30 см. Сыпучий материал разравнивают и уплотняют.

Следующий этап — установка опалубки. В этом качестве используют трубу из рубероида. Материал предотвращает повреждение опоры в период затвердевания и не дает цементному молочку уходить в почву. В процессе эксплуатации рубероид будет обеспечивать дополнительную гидроизоляцию. Трубы делают самостоятельно из рулонного материала.

Рубероид в процессе бетонирования расправляется до краев ямы

Арматурный каркас

Свайный фундамент с монолитным ростверком армируется прутами класса А400 (АIII), диаметр которых зависит от расчетной нагрузки. Основа каркаса — вертикальные стержни диаметром 10—12 мм. Именно они воспринимают изгибающую нагрузку.

Горизонтальные хомуты диаметром 6—8 мм необходимы для связывания основных в единое целое. Арматурный каркас должен выходить за пределы сваи. Позже его связывают с металлом ростверка своими руками.

Рекомендуем ознакомиться с подробной статьей о расчете буронабивного фундамента.

Заливка бетоном

Технология свайного фундамента предполагает использование бетона классов В15—В20 в зависимости от нагрузки. Применять материал с большей прочностью экономически не выгодно. Бетон можно сделать самостоятельно или заказать на заводе. Второй вариант предпочтительнее, поскольку в этом случае можно быть уверенным, что полученная смесь обладает определенной прочностью. При замешивании бетона вручную обязательно изучают руководство по этому процессу. Обычно инструкция есть на упаковке с цементом.

Сваи желательно нужно заливать за один прием. Перерывы в работе по изготовлению одного элемента приведут к его ослаблению. Бетонную заливку рекомендуется выполнять при температуре наружного воздуха 15—25 градусов по Цельсию. В этом случае бетон быстрее наберет прочность и будет прочным. Через каждый 30—50 см заливки по высоте делают небольшой перерыв, во время которого раствор уплотняют вибратором или штыкованием.

На твердение материала в среднем уходит 4 недели. В дождливую и холодную погоду времени требуется больше. Делать монолитный ростверк можно после того, как бетон наберет 50—70% своей прочности.

Ошибки и рекомендации

Несмотря на простоту технологии и доступность строительных материалов, собственники часто допускают ошибки в проектировании и монтаже:

1. Отказ от геологического исследования грунта. Начинающие строители часто недооценивают действие сил морозного пучения, которые при минусовой температуре окружающей среды «выталкивают» фундамент из почвы. Устроенная под опорами песчаная подушка послужит защитой от расширения грунта. При этом слой песка нужно тщательно утрамбовать.

2. Использование бетона низкого качества. В целях экономии некоторые застройщики покупают более дешевый бетон (М100, М150). Такой материал не способен выдержать вес массивной конструкции, поэтому эксперты рекомендуют использовать бетон марки не ниже М200.
3. Слабая связка опор и ростверка. Соединение ленты и столбов – слабое место конструкции. При недостаточной жесткости связки под действием сил морозного пучения может произойти разрыв верхней и нижней части фундамента, что грозит обрушением сооружения.

Много важной и полезной информации о свайно-ростверковом фундаменте найдете в этом разделе

Этапы монтажа

Технология строительства свайного фундамента с ростверком

Для бурения скважин под монтаж буронабивных свай из асбестовых труб вам потребуется бур ТИСЭ-Ф либо садовой аналог. Преимущество использование бура ТИСЭ — возможность создания свай с уширением, увеличивающим несущую способность опор. Средняя цена бура ТИСЭ составляет 5-6 тыс. рублей.

Читайте так же: особенности конструкции, способы изготовления и преимущества свай ТИСЭ.

https://youtube.com/watch?v=lwqyOqDHOIs

Устройство свайного фундамента с ростверком выполняется по следующей технологии:

1. На площадку с помощью щитов обноски и строительного шнура переносятся контуры фундамента и размечаются точки под бурения скважин согласно проектному расстоянию между опорами.
2. Выполняется разработка скважин под буронабивные сваи на требуемую глубину посредством ручного бура (диаметр скважины соответствует диаметру используемых труб).
3. В скважины устанавливаются асбестовые трубы.
4. Выполняется армирование свай — внутри труб размещается каркас из 4-6 продольных арматурных прутьев. Длина стержней подбирается так, чтобы над бетонным телом оставался выступ арматуры длиной в 30-40 см.
5. Трубы заполняются бетоном марки М300-М400, после бетонирования смесь штыкуется арматурой для удаления из бетона полостей воздуха.
6. Работы по монтажу ростверка на сваях начинаются после набора сваями прочности (спустя 10-15 дней). Первоначально устанавливается опалубка из сбитых в щиты досок. Конструкция укрепляется распорками по верхнему поясу, упорными кольями и боковыми подкосами, расположенными с шагом 40-50 см.
7. Из арматуры диаметром 12-16 мм собирается каркас, состоящий из двух продольных поясов. Каждый пояс состоит из 3-4 стержней, соединенных поперечными и вертикальными перемычками. Каркас должен быть удален от стенок опалубки на 5 см с каждой стороны.
8. Готовый каркас помещается в опалубку и приваривается к выступающей из буронабивных свай арматуре.
9. Выполняется бетонирование ростверка, после которого конструкция укрывается пароизоляционным материалом и периодически увлажняется в процессе отвердевания. Демонтаж опалубки выполняется спустя 7-10 дней после заливки бетона.

Этапы работ

Поэтапная технология монтажа системы опор выглядит так:

1. Бурение ямок.
2. Установка свай.
3. Крепеж проволочного каркаса.
4. Выполнение заливки раствора.
5. Сооружение ростверка.

Сам ростверк заливают, сначала смонтировав опалубку и выполнив внутри нее армирование.

Подбор свай

Для свайных конструкций подходят различные материалы. Выбор зависит от грунта, предполагаемой нагрузки сооружения. Опоры делают бетонные, металлические либо деревянные. Они имеют прямоугольное или круглое сечение.

По способу монтажа их классифицируют так:

1. Забивные. Устанавливают, не выполняя бурение либо выемку земли. Используются при возведении многоэтажных комплексов.

2. Буронабивные. Сначала выполняют в почве скважину, в которую закрепляют опалубку и заводят арматуру. После всю конструкцию целиком заливают бетонной смесью повышенной прочности.
3. Буровые железобетонные. Сначала бурят скважины, забивая в них железобетонные изделия.
4. Винтовые. Сваи из металла, на конце которых присутствует заострение с винтовой лопастью.

Для индивидуального строительства обычно применяют буронабивные сваи.

Расчет монолита

Для выполнения самостоятельного подсчета требуемых материалов, сначала определяют длину ростверка. При использовании металлического либо деревянного пояса это значение является необходимым количеством стройматериала. При монтаже бетонного монолита расчет несколько усложнен.

После этого вычисляют объем монолита, рассчитывая вначале площадь его сечения. При параметрах ленты 0,3*0,4 м этот показатель равен 0,12 кв. м. Тогда необходимо заготовить следующий объем бетона для монолита: 38*0,12=4,56 куб. м.

Изготовление монолитно-свайно-ростверкового основания

Поскольку монолитный ростверк тяжелый, присутствуют определенные особенности его монтажа. Чтобы гарантировать максимальную прочность всего сооружения, позволить ему противостоять грунтовым подвижкам, необходимо грамотно выполнить армирование конструкции:

1. Армирование опор. Когда сваи делают непосредственно на собственной стройплощадке, требуется внутри опалубки закрепить жесткие металлические прутья вертикально, а затем соединить их горизонтальными поясами проволоки. Такие перемычки выполняют через каждые 0,5 м, соединяя их болтами. Верх арматуры обязан выступать выше опор минимум на 15 см, а лучше, еще больше.
2. Армирование монолита. Для процедуры располагают равномерно, с десятисантиметровым интервалом пояса арматуры на расстоянии в полметра по вертикали. После этого их соединяют, скрепляя с выступающими концами металла из опор.

Подготовительные работы

Начинают с составления плана будущей конструкции и подсчета ее основных параметров. Высота ростверка для основания зависит от материала стен. Для бетонных, блочных, кирпичных строений достаточно сделать его в 20 см над уровнем грунта, для деревянных – до 60 см. В регионе с большим количеством осадков зимой уровень ростверка должен превышать среднюю высоту сугробов.

В проект обязательно включают точное расположение свай. Они должны находиться под колоннами и стойками (для хозяйственных построек) или лентой, в один-три ряда (для домов). В перегруженных зонах (например, в углах) сваи нередко размещают «кустами» по 3-5 штук. В ходе планирования действуют так:

• на чертеже опоры расставляют по углам и в точках пересечения с простенками;
• если расстояние между опорами получится более 3 м, предусматривают дополнительные элементы.

Проверить точность составленного плана можно другим способом – путем расчета нагрузки на свайный фундамент. Для этого складывают массу будущего здания со снеговой нагрузкой и перемножают с коэффициентом надежности (1,4). При делении полученной цифры на несущую способность одной сваи можно получить их примерное количество для основания.

Типичные ошибки и рекомендации

по неопытности допускают такие ошибки:

• плохо соединяют арматуру опор и ростверка;
• делают слишком незначительный воздушный зазор при сооружении высокого варианта ростверка;
• крепят мало свай, из-за чего происходит прогиб ростверка.

Все такие ошибки требуют непременного исправления посредством усиления соединений, монтажа дополнительных опор, обеспечения качественного воздушного зазора.

Дополнительно приводим несколько рекомендаций:

1. Выполнять более заглубленный монолит, чтобы обеспечить место для подвального помещения непрактично, поскольку это значительно увеличит затраты. Целесообразнее немного выше поднять сваи, выложив между ними кирпичные стены.
2. Закрепляя в опалубке армирующий каркас, требуется понимать, что монолит постепенно будет крошиться. Прутки необходимо располагать минимум на удалении 5 см от среза бетона.
3. Для усиления бетонного монолита запрещено применять композитные изделия. Хотя их производители постоянно рекламируют достоинства пластиковой арматуры, однако они старательно замалчивают то, что надежность такого материала не успела пройти проверку временем. Поэтому явно преждевременно говорить, что композитная продукция имеет вековую гарантию надежности.
4. Выполняя вязку каркаса, запрещено использовать сварку. Соединять прутки необходимо только посредством их увязывания мягкой проволокой. При резком температурном перепаде изменяется внутренняя структура металла, поэтому армирование становится не таким прочным и менее надежным.

Много важной и полезной информации о свайно-ростверковом фундаменте найдете в этом разделе

Расчет буронабивного фундамента с ростверком

Утепление свайного фундамента

Несмотря на то, что современный рынок строительных товаров предлагает огромный выбор материалов, функция которых — это утепление фундаментов, люди по-прежнему делают выбор в пользу проверенных временем средств.

В частности, из-за невысокой стоимости и качества материалов. Пример тому — самый часто применяемый пенопласт, им с легкостью можно произвести утепление фундамента, используя клеящую основу.

Но пенопласт не подходит для утепления в условиях повышенной влажности, в таких условиях производят утепление водонепроницаемыми материалами.

У каждого материала для утепления имеется ряд своих достоинств и недостатков, так, выбирая метод которым будет проводиться утепление, нужно отталкиваться от множества факторов, начиная от цены и заканчивая долговечностью материала.

Видео:

Также очень часто применяются следующие методы утепления:

• засыпка керамзитом пазух балочного ростверка;
• облицовка ростверка экструдированным пенополистиролом.

Утепление фундамента с монолитным ростверком производится только снаружи дома. Боковые стороны в этом случае выступают в роли цоколя.

Вот основные этапы в утеплении:

• боковые стороны ростверка покрываются слоем битума, он защищает их от влаги;
• блоки пенополистирола монтируют прямо к битумной массе, до того, как он застыл;
• при помощи монтажной пены заделываются все зазоры между пенопанелями. Если утеплитель имеет систему сцепления типа шип-паз, это значительно ускоряет и облегчает процесс;
• поверх теплоизоляционного слоя укладывают армирующую сетку, которая затем покрывается штукатурным слоем;
• после завершения всех этих этапов фасад покрывают слоем гидроизолирующего раствора и окрашивают.

Если вы будете следовать всем правилам и советам, то технология строительства фундамента станет для вас несложной задачей.

Чем отличается столбчатый фундамент из свайного?

Сваи служат основой для пирсов, причалов. Их используют в реставрации многих зданий, в отличие от столбов. В идеальных условиях сваи прослужат до 150 лет. Столбчатый фундамент рассчитан на строительство бань, домов на приусадебных участках на однородной не подвижной почве без водоемов и подземных источников.

Что такое висячие сваи?

Висячие сваи (также называемые плавающими сваями) — это тип фундамента, который используется при строительстве на мягких грунтах, где традиционный ленточный фундамент может быть неэффективным или слишком дорогим в установке.

Этот тип фундамента включает в себя вертикальные сваи, которые опускаются через верхний слой мягких грунтов в более крепкие грунты ниже. Сваи удерживаются на месте специальными металлическими креплениями, которые называются опорами. Над сваями устанавливается балочная система, на которую затем устанавливается строительная конструкция.

Висячие сваи являются отличным выбором для строительства на мягких грунтах, таких как болотистые местности или земля с высоким уровнем грунтовых вод, где традиционный фундамент может потребовать много дополнительных затрат на установку.

Строительство ростверка для фундамента

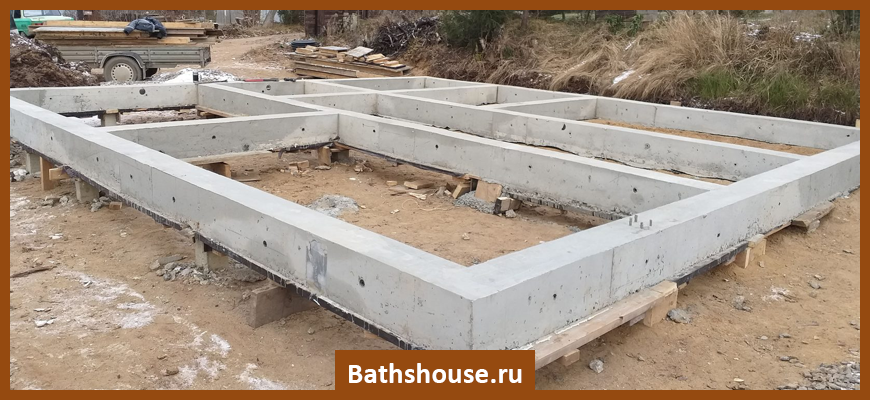

Завершается строительство фундамента монтажом ростверка. Ростверк – это железобетонная рама, соединяющая верхушки столбов в одну конструкцию. Является опорой для несущих элементов здания. Подумайте, какая обвязка подойдет для вашего дома. Виды ростверка:

Наименование	Характеристика
Висячий	Возвышается над грунтом на 15-50 см. Вспученная почва не поднимается до обвязки и не давит на нее. Оптимален для нестабильного грунта. Недостаток: негерметизированная подвижная воздушная подушка между верхним слоем почвы и ростверком.
Наземный	Находится на уровне растительного пласта. Только для устойчивой почвы. Рекомендуется дополнительно укреплять песчаной и гравиевой подушкой. Нужна гидроизоляция.
Заглубленный	Углубляется в грунт, размещается на песчано-гравиевой подушке. Используется редко, не рационален. Требует больших денежных затрат и оборудования. Только для устойчивой почвы. Нужна гидроизоляция.

Способы изготовления ростверка:

• монолитная лента;
• сборка из отдельных частей.

Монолитная лента предпочтительнее, так как она надежнее и проще в установке. Рассмотрим устройство на примере висячего монолитного ростверка:

1. Рассчитайте ростверк: стандартное сечение 40 * 30 см.
2. Изготовьте из обрезных досок в виде прямоугольного желоба опалубку, соответствующую размерам обвязки. Опалубка – это деревянная форма, заливаемая бетоном.
3. Установите опалубку так, чтобы между растительным пластом и нижней гранью рамы осталось 15-20 см.
4. Поместите в полость желоба каркас из арматуры, свяжите прутья вязальной проволокой. Нижний край каркаса укладывается на подставки высотой 3 см., на это же расстояние боковой край каркаса должен отстоять от опалубки, чтобы прутья полностью погрузились в бетон.
5. Соедините арматуру свай с арматурой ростверка вязальной проволокой.
6. Залейте опалубку бетоном. Для лучшей усадки смеси используйте штыковую лопату или вибратор. Проследите, чтобы заполнилась вся полость желоба.
7. Выровняйте ростверк и оставьте до полного высыхания.
8. Снимите опалубку через 2 недели.

Сделайте ростверк шире стен на 5-10 см., чтобы дом был устойчивее. В жаркую погоду периодически увлажняйте обвязку до высыхания бетона.

Установите дренаж или систему водопровода, дабы защитить опоры от дождевых и талых вод – гидроизоляция малоэффективна от массивных потоков. Дренаж необходим, если рядом с участком находится водоем. Можете утеплить основание дома постоянной фундаментной опалубкой с керамзитом, пенопластом и минеральной ватой, также не помешает гидроизоляция.

Приготовьте бетонный раствор самостоятельно, смешав песок и цемент в соотношении 4:1. Добавьте заполнители для увеличения прочности: песок, щебень, гравий.

С надежной и устойчивой опорой дом защищен от слабого грунта, сложного рельефа, влаги и холода. Обеспечьте себе безопасность, правильно сделав свайно-ростверковый фундамент своими руками так, как гласит пошаговая инструкция.

Пошаговая инструкция по изготовлению фундаментного основания с ростверком

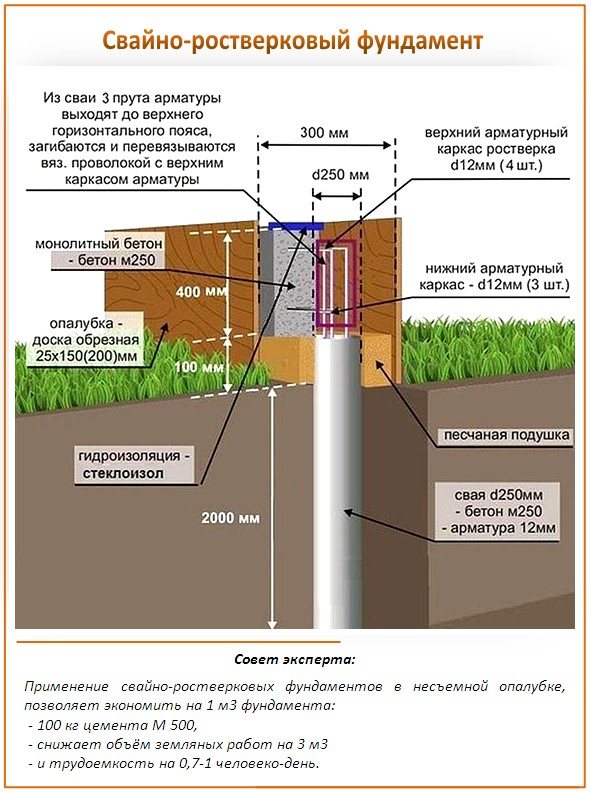

Что такое свайно-ростверковый фундамент?

Свайно-ростверковый фундамент — это опорная конструкция, состоящая из системы вертикальных опор (свай), входящих в жесткий контакт с плотными слоями грунта (глинистыми, крупнообломочными или скальными), и наружного пояса обвязки, несущего стены дома и передающего нагрузку на сваи.

Все вопросы и методики строительства свайно-ростверковых оснований регулируются СНиП 2.02.03-85. Существуют разные варианты конструкции, в которых используются те или иные виды свай, размеры и материал ростверка.

Сочетания этих элементов дают возможность получить наиболее подходящую конструкцию фундамента, обладающую оптимальным набором параметров для заданных условий.

ОБРАТИТЕ ВНИМАНИЕ!

Свайно-ростверковый фундамент очень похож на свайно-ленточный тип, что вызывает немало споров и разночтений. Некоторые специалисты объединяют их в единую группу, другие принципиально делят их по способу опоры ленты. Общего мнения они так и не достигли, что необходимо учитывать при изучении специальной литературы.

С монолитным ростверком

Свайный фундамент с монолитным ростверком представляет собой систему свай, погруженных в грунт на необходимую глубину.

На верхней части устанавливается монолитный железобетонный ростверк, который имеет со сваями общий арматурный каркас и максимально жестко связан с ними.

Внешне ростверк выглядит как некое подобие традиционной ленты, но разница между ними в том, что лента передает нагрузку на поверхность грунта, а ростверк распределяет ее по системе вертикальных опор и, через них, на плотные слои грунта.

При этом, в большинстве случаев, габариты о общие параметры у ленты и ростверка мало отличаются и обладают практически равными возможностями. Свайно-ростверковый фундамент такого типа представляет собой максимально жесткую конструкцию, способную выдерживать все внешние нагрузки.

В частности, такое основание отлично себя зарекомендовало на проблемных грунтах, расположенных на склоне. Подобна конструкция — единственная, способная выполнять свои функции в подобных условиях.

Варианты расположения свай и их виды

Как построить свайно-ростверковый фундамент — пошаговая инструкция

План-чертеж свайной с ростверком конструкции

Составление плана-чертежа занимаются инженеры и конструкторы в строительных компаниях. Как правило, проект включен в стоимость строительства под ключ. Если застройщик планирует возвести основание своими руками, то ему пригодятся навыки в черчении и геометрии.

Проектный чертеж нужен, для чтобы:

1. Точно определить точки установки опор.
2. Выдержать расстояние между сваями.
3. Выбрать подходящий способ обвязки свай ростверком.
4. Рассчитать количество строительных материалов.
5. Указать расстояние между ростверком и нулевым уровнем участка.

Когда проектируется свайное основание с ленточным ростверком, то на чертеже необходимо обязательно указать:

• места, где будут проходить инженерные коммуникации;
• вид и диаметр сечения опор;
• тип и сечение ростверка;
• глубину закладывания опорных элементов.

В процессе составления чертежа важно указать координаты для первого блока, с которого будет начинаться строительство, поскольку остальные конструктивные элементы будут равняться на него
